民用建筑动力系统简介(热水、蒸汽、燃气、柴油发电机等系统).

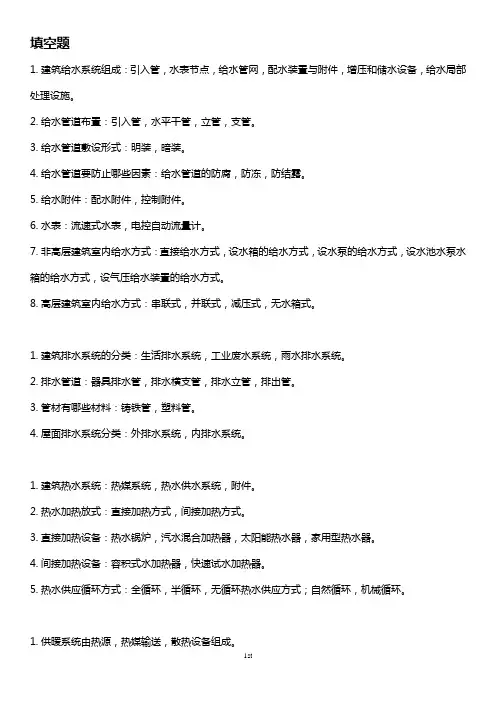

填空题1.建筑给水系统组成：引入管，水表节点，给水管网，配水装置与附件，增压和储水设备，给水局部处理设施。

2.给水管道布置：引入管，水平干管，立管，支管。

3.给水管道敷设形式：明装，暗装。

4.给水管道要防止哪些因素：给水管道的防腐，防冻，防结露。

5.给水附件：配水附件，控制附件。

6.水表：流速式水表，电控自动流量计。

7.非高层建筑室内给水方式：直接给水方式，设水箱的给水方式，设水泵的给水方式，设水池水泵水箱的给水方式，设气压给水装置的给水方式。

8.高层建筑室内给水方式：串联式，并联式，减压式，无水箱式。

1.建筑排水系统的分类：生活排水系统，工业废水系统，雨水排水系统。

2.排水管道：器具排水管，排水横支管，排水立管，排出管。

3.管材有哪些材料：铸铁管，塑料管。

4.屋面排水系统分类：外排水系统，内排水系统。

1.建筑热水系统：热媒系统，热水供水系统，附件。

2.热水加热放式：直接加热方式，间接加热方式。

3.直接加热设备：热水锅炉，汽水混合加热器，太阳能热水器，家用型热水器。

4.间接加热设备：容积式水加热器，快速试水加热器。

5.热水供应循环方式：全循环，半循环，无循环热水供应方式；自然循环，机械循环。

1.供暖系统由热源，热媒输送，散热设备组成。

2.集中式采暖系统有：热水采暖系统，蒸汽采暖系统，热风采暖系统。

3.热水采暖系统分类：自然循环系统，机械循环系统。

单管系统，双管系统。

垂直式系统，水平式系统。

低温水供暖系统，高温水供暖系统。

4.机械循环热水采暖系统与重力循环热水采暖系统的主要区别在于系统中设置了循环水泵。

5.机械循环热水采暖系统分类：上供下回式，下供上回式，下供下回式，中供式热水采暖系统。

6.高层建筑热水采暖系统分类：分区采暖系统，双线式系统，单双管混合式系统。

7.蒸汽采暖系统的分类：重力回水低压蒸汽采暖系统，机械回水低压蒸汽采暖系统。

8.热传递方式有：导热，对流，辐射。

1.通风方式范围分类：全面通风，局部通风。

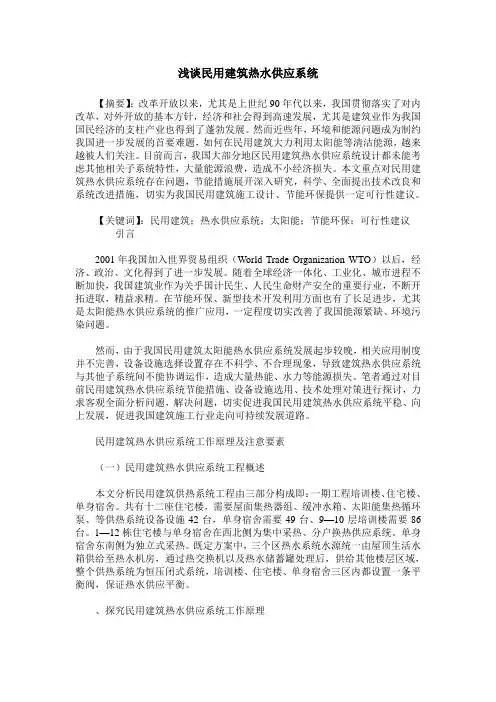

浅谈民用建筑热水供应系统【摘要】：改革开放以来，尤其是上世纪90年代以来，我国贯彻落实了对内改革，对外开放的基本方针，经济和社会得到高速发展，尤其是建筑业作为我国国民经济的支柱产业也得到了蓬勃发展。

然而近些年，环境和能源问题成为制约我国进一步发展的首要难题，如何在民用建筑大力利用太阳能等清洁能源，越来越被人们关注。

目前而言，我国大部分地区民用建筑热水供应系统设计都未能考虑其他相关子系统特性，大量能源浪费，造成不小经济损失。

本文重点对民用建筑热水供应系统存在问题，节能措施展开深入研究，科学、全面提出技术改良和系统改进措施，切实为我国民用建筑施工设计、节能环保提供一定可行性建议。

【关键词】：民用建筑；热水供应系统；太阳能；节能环保；可行性建议引言2001年我国加入世界贸易组织（World Trade Organization WTO）以后，经济、政治、文化得到了进一步发展。

随着全球经济一体化、工业化、城市进程不断加快，我国建筑业作为关乎国计民生、人民生命财产安全的重要行业，不断开拓进取，精益求精。

在节能环保、新型技术开发利用方面也有了长足进步，尤其是太阳能热水供应系统的推广应用，一定程度切实改善了我国能源紧缺、环境污染问题。

然而，由于我国民用建筑太阳能热水供应系统发展起步较晚，相关应用制度并不完善，设备设施选择设置存在不科学、不合理现象，导致建筑热水供应系统与其他子系统间不能协调运作，造成大量热能、水力等能源损失。

笔者通过对目前民用建筑热水供应系统节能措施、设备设施选用、技术处理对策进行探讨，力求客观全面分析问题，解决问题，切实促进我国民用建筑热水供应系统平稳、向上发展，促进我国建筑施工行业走向可持续发展道路。

民用建筑热水供应系统工作原理及注意要素（一）民用建筑热水供应系统工程概述本文分析民用建筑供热系统工程由三部分构成即：一期工程培训楼、住宅楼、单身宿舍。

共有十二座住宅楼，需要屋面集热器组、缓冲水箱、太阳能集热循环泵、等供热系统设备设施42台，单身宿舍需要49台、9—10层培训楼需要86台。

1.建筑设备：指在建筑物内为满足用户的工作，生活和学习的需要而提供整套服务的各种设备和设施的总称，是多种工程技术门类的组合。

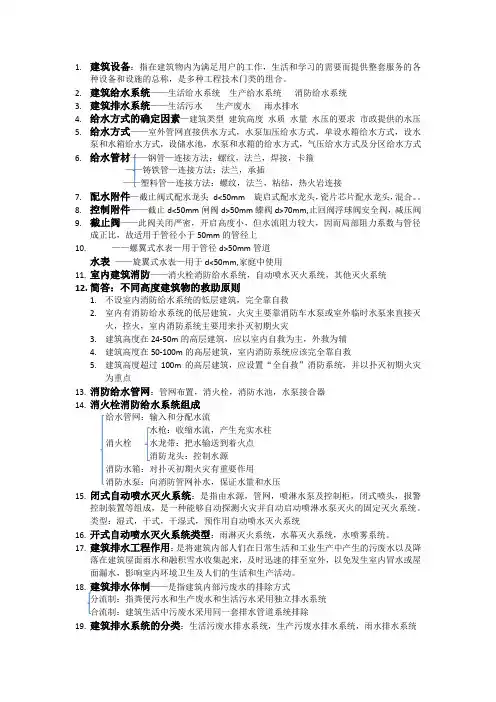

2.建筑给水系统——生活给水系统生产给水系统消防给水系统3.建筑排水系统——生活污水生产废水雨水排水4.给水方式的确定因素—建筑类型建筑高度水质水量水压的要求市政提供的水压5.给水方式——室外管网直接供水方式，水泵加压给水方式，单设水箱给水方式，设水泵和水箱给水方式，设储水池，水泵和水箱的给水方式，气压给水方式及分区给水方式6.给水管材——钢管—连接方法：螺纹，法兰，焊接，卡箍——铸铁管—连接方法：法兰，承插——塑料管—连接方法：螺纹，法兰，粘结，热火岩连接7.配水附件—截止阀式配水龙头d<50mm 旋启式配水龙头，瓷片芯片配水龙头，混合。

8.控制附件——截止d<50mm闸阀d>50mm蝶阀d>70mm,止回阀浮球阀安全阀，减压阀9.截止阀——此阀关闭严密，开启高度小，但水流阻力较大，因而局部阻力系数与管径成正比，故适用于管径小于50mm的管径上10.——螺翼式水表—用于管径d>50mm管道水表——旋翼式水表—用于d<50mm,家庭中使用11.室内建筑消防——消火栓消防给水系统，自动喷水灭火系统，其他灭火系统12.简答：不同高度建筑物的救助原则1.不设室内消防给水系统的低层建筑，完全靠自救2.室内有消防给水系统的低层建筑，火灾主要靠消防车水泵或室外临时水泵来直接灭火，控火，室内消防系统主要用来扑灭初期火灾3.建筑高度在24-50m的高层建筑，应以室内自救为主，外救为辅4.建筑高度在50-100m的高层建筑，室内消防系统应该完全靠自救5.建筑高度超过100m的高层建筑，应设置“全自救”消防系统，并以扑灭初期火灾为重点13.消防给水管网：管网布置，消火栓，消防水池，水泵接合器14.消火栓消防给水系统组成给水管网：输入和分配水流水枪：收缩水流，产生充实水柱消火栓水龙带：把水输送到着火点消防龙头：控制水源消防水箱：对扑灭初期火灾有重要作用消防水泵：向消防管网补水，保证水量和水压15.闭式自动喷水灭火系统：是指由水源，管网，喷淋水泵及控制柜，闭式喷头，报警控制装置等组成，是一种能够自动探测火灾并自动启动喷淋水泵灭火的固定灭火系统。

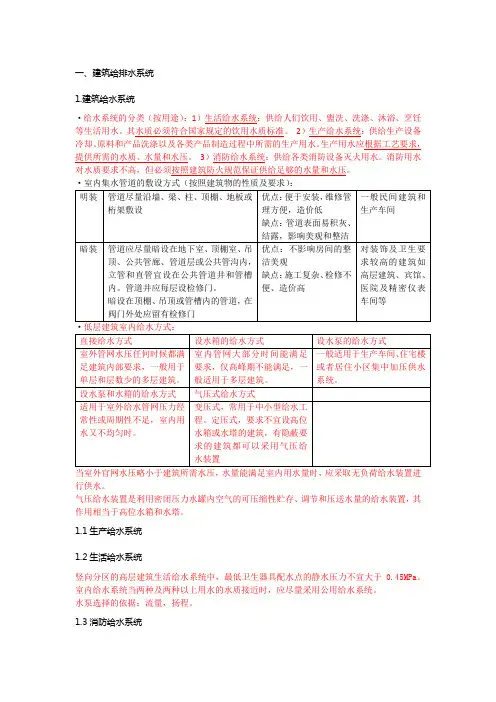

一、建筑给排水系统1.建筑给水系统·给水系统的分类（按用途）：1）生活给水系统：供给人们饮用、盥洗、洗涤、沐浴、烹饪等生活用水。

其水质必须符合国家规定的饮用水质标准。

2）生产给水系统：供给生产设备冷却、原料和产品洗涤以及各类产品制造过程中所需的生产用水。

生产用水应根据工艺要求，提供所需的水质、水量和水压。

3）消防给水系统：供给各类消防设备灭火用水。

消防用水对水质要求不高，但必须按照建筑防火规范保证供给足够的水量和水压。

·低层建筑室内给水方式：当室外官网水压略小于建筑所需水压，水量能满足室内用水量时，应采取无负荷给水装置进行供水。

气压给水装置是利用密闭压力水罐内空气的可压缩性贮存、调节和压送水量的给水装置，其作用相当于高位水箱和水塔。

1.1生产给水系统1.2生活给水系统竖向分区的高层建筑生活给水系统中，最低卫生器具配水点的静水压力不宜大于0.45MPa。

室内给水系统当两种及两种以上用水的水质接近时，应尽量采用公用给水系统。

水泵选择的依据：流量，扬程。

1.3消防给水系统·消火栓口距离地面的安装高度为1.1m。

栓口宜向下或与墙面垂直安装。

·高层建筑消防给水系统由消防贮水池、水泵站、消防给水管网、消防灭火设备及水箱等部分组成。

当消火栓处静水压力超过0.8MPa时，必须分区供水。

室内消防系统设置水泵结合器的作用是使消防车能将室外消火栓的水接入室内。

室内消火栓系统的用水量是保证同时使用水枪数和每支水枪用水量的乘积。

2.建筑排水系统2.1生活污水系统2.2工业污、废水系统2.3室内雨水系统屋面雨水一般占城区雨水资源的65%左右。

雨水斗的作用：排泄雨雪水；对进水具有整流作用，使水流平稳；拦截粗大杂质。

3.热水供应系统·加热方式3.1加热设备·加热系统由水加热器、热水管网及其附属设备等组成3.2储存设备3.3管道部分·热水管网的布置和敷设，除了满足给（冷）水管网布置敷设的要求外，还应该注意由于水温高带来的体积膨胀、管道伸缩补偿、保温、排气等问题。

民用建筑中柴油发电机选型及应用摘要：随着社会的发展进程，民用建筑的复杂性，多样性越来越丰富，消防应急配电的重要性也越来越重要，按照规范：一级负荷应由双重电源供电，当一路电源发生故障时，另一电源不应同时受到损坏。

正常状况下一级负荷由常用电源供电，常用电源发生故障时，对于一级负荷中的特别重要负荷，除由双重电源供电外，尚应增设自备（应急）电源。

柴油发电机作为应急电源，比其他规定的如EPS，UPS等有更可靠，工程项目中也是最常用的。

本文就对民用建筑中柴油发电机选型及应用进行分析和探讨。

关键词：民用建筑；柴油发电机；选型；应用1柴油发电机组的主要用途、组成以及优点1.1柴油发电机组的用途柴油发电机组属于发电设备，该设备的用途和应用都非常的广泛，并且深受群众的喜爱。

在部分地方就非常的适用，例如：林区、矿区、牧区等，该设备不仅作为一种独立的电源，提供动力电和照明电，同时作为应急的备用电源，例如：在建筑、医院、银行等地方有出现有断电或停电的现象就能使用该设备恢复供电。

1.2柴油发电机组的组成和优点虽然柴油发电机的体积比较的效，但也由多个部分组成而来，其最主要的部分有柴油机、控制屏、蓄电池、交流同步发电机以及燃油箱等设备。

除此之外，柴油发电机组还有非常多的优点，例如：单机容量多、运行效率高、耗油低、安全性质高以及操作、维护也比较的简单方便等。

2民用建筑中柴油发电机选型某项目总建筑面积10.13万m2，地上32层的5栋，3层的5栋，建筑高度92.6m，地下一层有八个防火分区，为停车库及设备房，按照当地供电部门状况，开闭所及高压室（依项目所在地供电部门的要求）设置在一层，该项目引入两路10kV市电电源，10kV高压侧采用单母线分段运行，并设联络开关的主接线方式，0.4kV低压侧采用单母线分段，并设母联开关的主接线方式。

为确保供电可靠性，对消防及重要负荷另设柴油发电机作应急电源。

首先需要进行平时没有发生火灾时当中的容量计算。

高压柴油发电机组在民用建筑中的应用前言伴随着我国经济的发展，大型、高端，超高层民用建筑在全国涌现，对供电可靠性的要求不断提高，越来越多的建筑中需要设置柴油发电机组来满足建筑物可靠性供电需求。

一般建筑的双路10KV高压电源进线可能引自同一变电站开关所，并不能保证严格意义上双路供电的可靠性，从不同变电站引入电源是十分困难且造价高。

引入柴油发电机组相对投入少，效果好且能满足实际需要，因此建筑中设置柴油发电机组做为市电备用或应急电源供电使用；而考虑到设备成本等因素，民用建筑工程中主要采用低压柴油发电机组。

近年来，随着大型、超高层民用建筑的兴建，高压柴油发电机组也由主要应用于治金、机场、数据中心等应急备用电源系统，而开始使用在民用建筑中，如国贸三期，央视新台址等工程均采用高压柴油发电机组做为备用电源系统。

下面结合笔者单位在国贸三期、央视新台址等项目的工程实践，讨论高压柴油发电机组在民用建筑使用中的优点、不足及其应用的可行性。

高压柴油发电机组系统应用的可行性1．高压机组应用的优点序号项目优点1 容量可多台高压机组并联运行。

2 变配电室的位置变配电室一般集中设置，不象低压系统分散设置机房。

3 输送距离可长距离输电。

4 损耗在输配电过程中由于采用高压电缆，线路损耗减小，输配电效率提高，线缆截面相应减小，相关的开关等元器件规格减小，不易发生输送发热问题。

5 成本相比于低压柴发机组,减少了大量的低压电缆及其敷设,变配电室及高压电缆的敷设较集中，路由短,维护成本较低，在大型、超高层建筑中输配线路及元器件的费用降低完全能弥补高压机组设备造价较高的弊端，高压柴油发电机组系统综合造价很有优势。

6 安全性安全性能较高，技术较为成熟。

2．高压柴发系统应用的优点（1）国贸三期工程高压柴发系统简图（2）优点1）高压柴油发电机组可同等电压等级条件下直接接入民用建筑供电系统；对高压设备供电十分简便。

2）简单示例计算如下。

条件：2000kV A高压柴油发电机组；功率因数0.8；频率50Hz；U=10KV。

建筑动力系统与低压配电线路基础知识大全动力系统的电气设计主要包含：动力设备的配电；动力设备的控制。

常用动力设备的配电：民用建筑中的动力设备主要有：水泵类、风机类、电梯类、空调设备类、大型厨房设备类、大型洗衣设备类等。

动力设备的配电主要从三个方面考虑：供电可靠性：即设备的负荷等级。

负荷大小：即设备的容量、或功率。

电费价格：是照明电价还是非工业电力电价负荷。

一.消防用电设备的配电民用建筑中的消防动力设备主要有：消防泵、喷淋泵、正压风机、防排烟风机、送风机、消防电梯、防火卷帘门等。

配电特点：双电源供电、末端切换。

绝大多数消防设备的功率较大，都采用放射式配电。

功率很小的消防设备（每台设备的功率在3KW以内）可采用链式、树干式配电。

二.空调动力设备的配电民用建筑中空调动力设备主要有：冷水机组、热泵机组、冷却水泵、冷冻水泵、冷却塔风机、新风机、风机盘管。

以及柜式、挂壁式、窗式空调机等。

配电特点：以单电源供电方式为主。

大多数空调动力设备功率大，采用放射式配电（有时为两级放射式配电）。

小型空调设备（如风机盘管）可采用链式配电。

分体空调、柜机、窗机一般在照明配电箱中按普通插座配电。

三.电梯的配电民用建筑中的电梯主要有：客梯、自动扶梯、景观电梯、货梯、消防电梯等。

配电特点：采用放射式配电。

非消防电梯可采用单电源供电。

消防电梯采用双电源供电、末端切换。

四.非消防的给排水设备的配电民用建筑中的非消防给排水设备主要有：生活水泵、潜污泵、管道泵等。

配电特点：生活水泵一般都采用放射式配电（有时为两级放射式配电）。

潜污泵、管道泵的功率一般只有2~3kW，且布置较分散，通常采用链式配电或两级放射式配。

2.常用动力设备的控制简介一.电动机启动方式的选择：电动机启动电流是额定工作电流的4~7倍，需要经过几秒钟时间才能达到稳定值（额定工作电流）。

若启动电流过大，会影响其他设备的正常工作，甚至会造成线路的故障等。

电动机启动方式有：直接启动：适用于小功率的电动机类设备的启动。

柴油发电机在运行的时候，会产生大量的热能，需要冷却工质对柴油机进行降温处理，冷却工质将柴油机的热量带走，同时从柴油机出来的高温冷却工质也需要一种冷却媒介冷却它。

一般常用的方法有两种:一种柴油机风扇对水箱内高温的冷却水冷却，俗称风冷;另一种是通过水池或冷却塔的水来冷却柴油机内部的冷却水，俗称水冷。

水冷可以有效降低机组噪音，一般在天气炎热的地区，气温较高不利于柴油机的散热，从而造成柴油机高温运行;而水冷则可以有效保证散热量，有利于机组的健康运行。

本项目为深圳某大型实验室集群项目，属于高层科研建筑。

本项目为数据机房(B级)和工艺特级负荷设置2台1500k W/0.4k V和1台800k W/0.4k V柴油发电机组，当市电中断时立即启动，市电恢复后自动切换并延时停机。

由于发电机与2台磁悬浮离心冷水机组不同时使用，即发电机开启时可关闭上述2台冷水机组，因此具备共用冷却塔的技术条件。

且深圳地区属于炎热地区，冬季不结冰，适宜采用开式冷却塔;发电机使用频率较低，专门配置冷却塔或空气冷却器将常年闲置，设备长期不运行也不利于其运行安全，同时增加投资、存在浪费资源的嫌疑。

离心冷水机组与发电机联用开式冷却塔，在时间搭配、共享资源、设备运维等多方面均有明显优点，一举多得。

因此本项目拟采用离心冷水机组与发电机联用开式冷却塔的技术方案，发电机采用水冷式发电机组，冷却水采用板式换热器与机组配套使用。

1柴油发电机设计1.1连机式风冷式柴油发电机设计一般民用建筑采用连机式风冷排热型(即空气冷却型)柴油发电机，室内安装，在运行过程中，机组本体冷却排热系统由风扇直接带走大部分余热，但机组机体、排烟气管道及排烟气消声器还会将大量的余热散入室内。

风冷型柴油机主轴风扇驱动空气冷却散热器，散热器进风直接从室内吸取，排风由风管引至室外，这样，机组本体风冷排热系统同时起到了排除室内热空气的作用，从而减少了柴油发电机室排除室内余热所需的排风量。

柴油发电机允许工作环境温度一般在5～40℃，且环境温度将直接影响柴油发电机的实际发电功率。

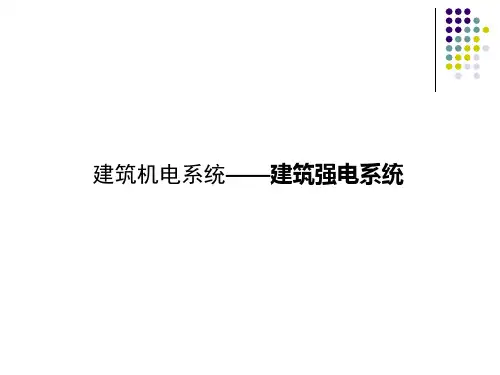

建筑机电系统的组成、分类及简介-建筑强电系统建筑机电系统的组成、分类及简介1. 建筑强电系统2. 建筑智能化系统3. 建筑给排水系统4. 建筑供暖系统5. 建筑空调通风系统一、建筑强电系统主要分为三部分•高压配电系统•低压配电系统•建筑防雷与接地系统1. 高压系统的概念高压就是电压等级为1000V及以上的电压即为高压。

高压主要分为三类：发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电力系统的概念是：由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。

高压系统的负荷分类高压用电负荷分为：一级负荷、二级负荷、三级负荷。

一级负荷：是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。

包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。

一级负荷的供电方式主要有两种：1、分别由两个不同的发电厂引来的两路高压线路供电。

2、由两个不同的区域变电站引来的两路高压线路供电。

这两个区域变电站的上一级可以出自同一发电厂。

二级负荷：是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。

包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。

二级负荷的供电方式主要有两种：1、两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。

2、一路专用高压供电，配备发电机组、UPS或EPS电源。

三级负荷：即不属于一级和二级的供电用户均属于三级负荷。

供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。

一、二级负荷常用的高压配电方案主要有以下两种：平时两路高压电源同时对各自负荷供电，母线联络开关断开，当其中一路故障时，母线联络开关联通，由另一路电源供电全部负荷。
