CAD绘制三维实体教程+例题

CAD三维绘图练习题一、基本操作类1. 打开CAD软件，新建一个三维绘图文件。

2. 设置三维视图，包括俯视图、正视图、左视图。

3. 学会使用基本绘图工具，如直线、圆、矩形等。

4. 学会使用基本编辑工具，如移动、旋转、复制、镜像等。

5. 练习绘制简单的三维模型，如长方体、球体、圆柱体等。

二、实体建模类1. 绘制一个茶壶的三维模型。

2. 绘制一个手机的三维模型。

3. 绘制一个电脑桌的三维模型。

4. 绘制一个汽车的三维模型。

5. 绘制一个建筑物的三维模型。

三、曲面建模类1. 绘制一个苹果的曲面模型。

2. 绘制一个可乐瓶的曲面模型。

3. 绘制一个球体的曲面模型。

4. 绘制一个花瓣的曲面模型。

5. 绘制一个水龙头的曲面模型。

四、装配体建模类1. 组装一个齿轮传动装置的三维模型。

2. 组装一个汽车发动机的三维模型。

3. 组装一个机械臂的三维模型。

4. 组装一个挖掘机的三维模型。

5. 组装一个飞机的三维模型。

五、工程图绘制类1. 绘制一个零件的三视图。

2. 绘制一个装配体的爆炸图。

3. 绘制一个建筑图纸。

4. 绘制一个电气线路图。

5. 绘制一个园林景观图。

六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。

2. 设计并绘制一个三维模型。

3. 设计并绘制一个城市广场的三维模型。

4. 设计并绘制一个桥梁的三维模型。

5. 设计并绘制一个游乐场的三维模型。

七、修改与优化类1. 修改给定模型的比例，使其符合实际尺寸要求。

2. 优化一个机械零件的结构，减少材料使用而不影响功能。

3. 对现有建筑模型进行立面改造设计。

4. 对一个复杂零件模型进行简化处理，以便于加工。

5. 修改一个家具模型，使其更适合现代家居风格。

八、渲染与展示类1. 为一个汽车模型设置材质和贴图，并进行渲染。

2. 为一个室内设计模型创建灯光效果并进行渲染。

3. 制作一个产品模型的动画展示。

4. 渲染一个建筑模型在不同时间段的光照效果。

5. 创建一个产品模型的交互式展示。

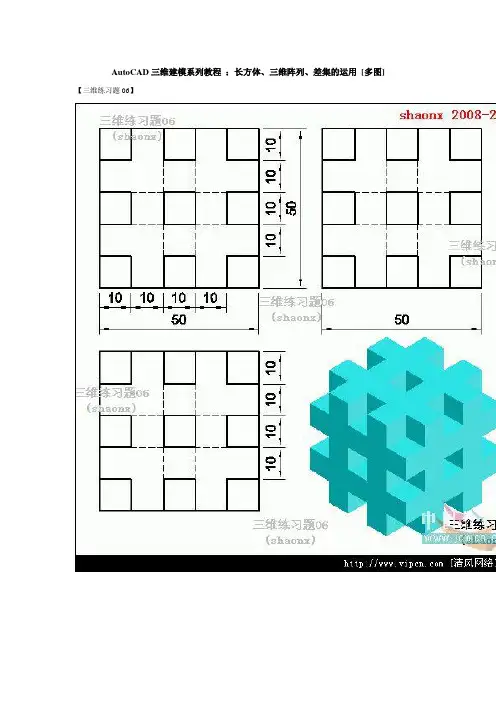

AutoCAD三维建模系列教程：长方体、三维阵列、差集的运用[多图] 【三维练习题06】本题主要是介绍：1、在三维实体命令“长方体”的运用。

2、三维阵列(矩形阵列)的运用。

3、二位线框的“消隐”命令以及多层实体“差集”的运用。

在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在运用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。

还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。

下面就是对这2个命令的基本介绍：查看原图（大图）查看原图（大图）下面，是本习题的细致绘图步骤讲解：1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。

查看原图（大图）2、用“长方体”命令画一正立方体，立方体的边长为50。

查看原图（大图）3、按照开头介绍的消隐要领，输入“hi”，生成消隐图，如下图。

在消隐图的状态下，对接下来的操作会产生方便。

查看原图（大图）4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。

小立方体的角点在大立方体的中间的最下面，如下图所示。

编缉推选阅读以下文章∙AutoCAD三维建模系列教程：长方体和圆角命令的运用∙AutoCAD三维建模系列教程：三维旋转、剖切、阵列的运用∙AutoCAD三维建模系列教程：拉升、差集、倒角的运用∙AutoCAD三维建模系列教程：拉升、移动、复制的运用∙AutoCAD三维建模系列教程：拉升、复制移动打造木梯∙AutoCAD三维建模系列教程：拉升、倒角、并集的运用查看原图（大图）5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。

查看原图（大图）6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为 3 。

查看原图（大图）7、再接下来输入的“行”、“列”、“层”的间距均为20 。

查看原图（大图）编缉推选阅读以下文章∙AutoCAD三维建模系列教程：长方体和圆角命令的运用∙AutoCAD三维建模系列教程：三维旋转、剖切、阵列的运用∙AutoCAD三维建模系列教程：拉升、差集、倒角的运用∙AutoCAD三维建模系列教程：拉升、移动、复制的运用∙AutoCAD三维建模系列教程：拉升、复制移动打造木梯∙AutoCAD三维建模系列教程：拉升、倒角、并集的运用8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。

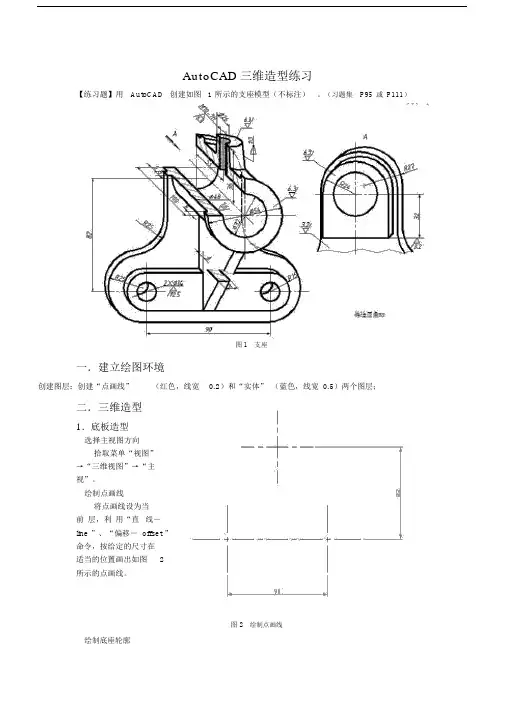

AutoCAD 三维造型练习【练习题】用AutoCAD创建如图 1 所示的支座模型（不标注）。

（习题集P95或P111）图1支座一．建立绘图环境创建图层：创建“点画线”（红色，线宽0.2）和“实体” （蓝色，线宽0.5）两个图层；二．三维造型1．底板造型选择主视图方向拾取菜单“视图”→“三维视图”→“主视”。

绘制点画线将点画线设为当前层，利用“直线－line ”、“偏移－ offset ”命令，按给定的尺寸在适当的位置画出如图 2所示的点画线。

图 2绘制点画线绘制底座轮廓使用“圆”、“直线”命令，画出底座的轮廓草图（图 3）；再使用“裁剪”命令将草图修剪成图 4 所示的最终轮廓。

图 3 底座轮廓草图图4底座轮廓生成面域使用“绘图”→“面域”命令，将所画的轮廓形成一封闭的面域。

命令 : _region选择对象 :选择对象 :已提取 1 个环。

依次选择构成所画轮廓的各个元素，构建选择集；回车，结束构造选择集生成三维实体改变观察方向，选择“视图”→“三维视图”→“西南等轴测”，结果如图 5 所示。

图 5改变观察方向图6拉伸实体选择菜单“绘图”→“实体”→“拉伸”，创建底座实体，如图 6 所示。

命令: _extrude当前线框密度 :ISOLINES=4选择对象 :拾取轮廓；选择对象 :指定拉伸高度或[ 路径(P)]: 8指定拉伸的倾斜角度<0>:输入拉伸高度8；回车，结束命令。

2．创建Φ48 圆柱体选择菜单命令，“绘图”→“实体”→“圆柱”，创建圆柱实体，如图 7 所示。

命令: _cylinder当前线框密度 : ISOLINES=4指定圆柱体底面的中心点或[ 椭圆(E)] <0,0,0>: 拾取点画线的交点；指定圆柱体底面的半径或[ 直径(D)]: 24 输入圆柱半径24指定圆柱体高度或 [ 另一个圆心 (C)]: 83 输入拉伸高度83；图 7创建Φ48圆柱体图8创建Φ54圆柱3．创建Φ54 圆盘选择菜单命令“绘图”→“实体”→“圆柱”，创建圆柱实体，如图8 所示。

三维cad习题集答案三维CAD习题集答案近年来，随着科技的不断发展，三维CAD（Computer-Aided Design，计算机辅助设计）在工程设计领域的应用越来越广泛。

它不仅提高了设计效率，还使得设计师能够更加直观地呈现出产品的外观和结构。

然而，对于初学者来说，三维CAD的学习可能会遇到一些困难。

为了帮助大家更好地掌握三维CAD的技巧，我编写了一套习题集，并在下面给出了习题集的答案。

1. 习题一：绘制一个简单的立方体。

答案：要绘制一个立方体，首先要确定立方体的尺寸。

假设立方体的边长为10个单位。

在三维CAD软件中，选择绘制立方体的工具，然后输入立方体的尺寸，即可绘制出一个边长为10个单位的立方体。

2. 习题二：绘制一个圆柱体。

答案：要绘制一个圆柱体，首先要确定圆柱体的尺寸。

假设圆柱体的底面半径为5个单位，高度为10个单位。

在三维CAD软件中，选择绘制圆柱体的工具，然后输入圆柱体的尺寸，即可绘制出一个底面半径为5个单位，高度为10个单位的圆柱体。

3. 习题三：绘制一个球体。

答案：要绘制一个球体，首先要确定球体的半径。

假设球体的半径为8个单位。

在三维CAD软件中，选择绘制球体的工具，然后输入球体的半径，即可绘制出一个半径为8个单位的球体。

4. 习题四：绘制一个立方体内切于一个圆柱体的图形。

答案：要绘制一个立方体内切于一个圆柱体的图形，首先要确定立方体和圆柱体的尺寸。

假设立方体的边长为10个单位，圆柱体的底面半径为5个单位，高度为10个单位。

在三维CAD软件中，先绘制一个边长为10个单位的立方体，然后在立方体的一个面上绘制一个底面半径为5个单位，高度为10个单位的圆柱体，使得圆柱体与立方体内切。

最后，将立方体的其他面删除，只保留与圆柱体相切的那个面，即可得到一个立方体内切于一个圆柱体的图形。

5. 习题五：绘制一个复杂的机械零件。

答案：要绘制一个复杂的机械零件，首先要明确机械零件的形状和尺寸。

然后，根据机械零件的特点，选择合适的绘图工具，在三维CAD软件中逐步绘制出机械零件的各个部分，最后将各个部分组合在一起，得到最终的机械零件。

cad三维建模练习题（打印版）### CAD三维建模练习题（打印版）#### 练习一：基础几何体建模目标：掌握基本的三维几何体建模技能。

任务：1. 创建一个长方体，尺寸为100mm x 50mm x 20mm。

2. 制作一个圆柱体，直径为30mm，高度为50mm。

3. 构建一个圆锥体，底面直径为20mm，高度为30mm。

4. 将长方体和圆柱体进行布尔加法操作，合并为一个实体。

步骤提示：- 使用“长方体”命令创建基本形状。

- 使用“圆柱体”和“圆锥体”命令添加其他几何体。

- 利用“布尔运算”功能进行形状合并。

#### 练习二：复杂几何体建模目标：学习如何创建具有复杂形状的三维模型。

任务：1. 制作一个球体，半径为25mm。

2. 创建一个圆环，外径为40mm，内径为30mm。

3. 利用拉伸功能，将一个矩形拉伸成三维形状，尺寸为50mm x 40mm，拉伸高度为10mm。

4. 将上述几何体进行布尔减法操作，创建一个具有内部空间的复杂模型。

步骤提示：- 使用“球体”和“圆环”命令创建基本形状。

- 利用“拉伸”命令将二维形状转换为三维。

- 应用“布尔运算”进行形状的减法操作。

#### 练习三：机械零件建模目标：练习创建具有实际应用价值的机械零件模型。

任务：1. 设计一个轴承座，内径为50mm，外径为100mm，高度为30mm。

2. 制作一个齿轮，模数为2mm，齿数为20，齿宽为10mm。

3. 创建一个轴，直径为20mm，长度为200mm，两端带有半径为5mm的圆头。

4. 将轴承座、齿轮和轴进行组装，模拟一个简单的机械传动系统。

步骤提示：- 利用“圆柱体”和“拉伸”命令创建轴承座。

- 使用“齿轮”命令或手动绘制齿形并拉伸以创建齿轮。

- 应用“拉伸”和“旋转”命令制作轴和圆头。

- 利用装配功能将各部件组合在一起。

#### 练习四：建筑结构建模目标：掌握建筑结构的三维建模技巧。

任务：1. 构建一个简单的屋顶结构，包括斜面和屋脊。

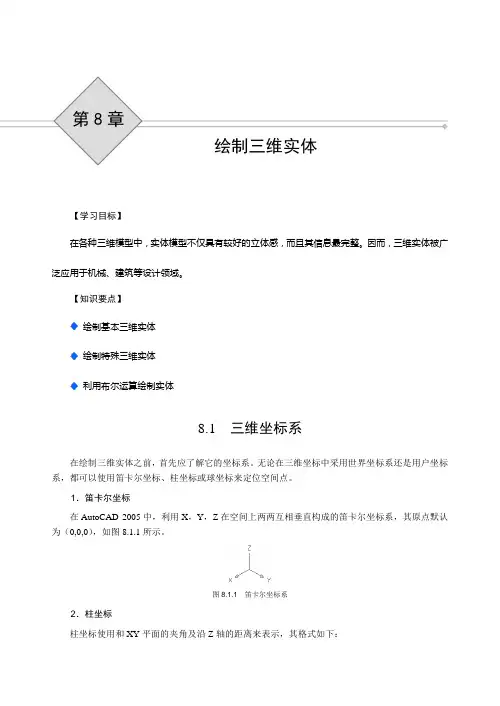

【学习目标】在各种三维模型中，实体模型不仅具有较好的立体感，而且其信息最完整。

因而，三维实体被广泛应用于机械、建筑等设计领域。

【知识要点】绘制基本三维实体绘制特殊三维实体利用布尔运算绘制实体8.1 三维坐标系在绘制三维实体之前，首先应了解它的坐标系。

无论在三维坐标中采用世界坐标系还是用户坐标系，都可以使用笛卡尔坐标、柱坐标或球坐标来定位空间点。

1．笛卡尔坐标在AutoCAD 2005中，利用X，Y，Z在空间上两两互相垂直构成的笛卡尔坐标系，其原点默认为（0,0,0），如图8.1.1所示。

图8.1.1 笛卡尔坐标系2．柱坐标柱坐标使用和XY平面的夹角及沿Z轴的距离来表示，其格式如下：XY距离<XY平面角度，Z坐标（绝对坐标）或@XY距离<XY平面角度，Z坐标（相对坐标），如图8.1.2所示。

3．球坐标球坐标具有3个参数：点到原点的距离、在XY平面上的角度和XY平面的夹角，其格式如下：XYZ距离<XY平面角度<与XY平面的夹角（绝对坐标）或@XYZ距离<XY平面角度<与XY平面的夹角（相对坐标），如图8.1.3所示。

图8.1.2 柱坐标图8.1.3 球坐标8.2 绘制基本三维实体AutoCAD 2005可以方便地创建一些基本的三维实体，如长方体、球体、圆柱体、圆锥体、楔体和圆环体等。

8.2.1 长方体启动长方体命令有如下3种方法：（1）菜单命令：→→。

（2）工具栏：→。

（3）命令：BOX。

执行长方体命令后，系统提示如下：（1）指定长方体的角点或[中心点(CE)]<0,0,0>：指定长方体底面的第一角点。

（2）指定角点或[立方体(C)/长度(L)]：指定第二角点。

（3）指定高度：输入长方体的高度。

XY平面（Z=0）XY平面距离XY平面角度Z坐标+X+Y+Z 点XY平面的角度XY平面（Z=0）XYZ距离与XY平面的夹角+X+Y+Z点上面提示中选项含义如下：1）中心点：以中心点位置作为基准创建长方体。

cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。

4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。

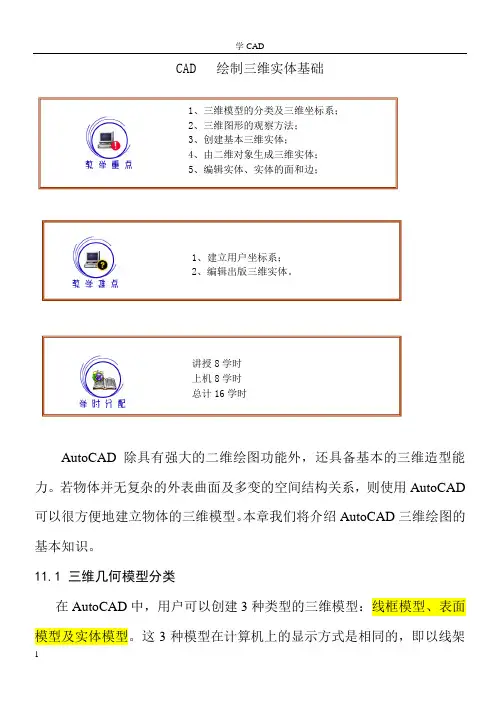

CAD 绘制三维实体基础AutoCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。

若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD 可以很方便地建立物体的三维模型。

本章我们将介绍AutoCAD 三维绘图的基本知识。

11.1 三维几何模型分类在AutoCAD 中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。

讲授8学时 上机8学时 总计16学时结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

11.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2 表面模型（Surface Model）表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3 实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

CAD三维制图实例 1预备知识：先要学习cad的平面制图和三维的基本操纵，方可进入此练习。

注意：在CAD的三维建模中，某一个模型的建立方法纷歧定是唯一的；就像在二维制图里一样，画某一个图形的方法可以有多种；只要能达到目的，你尽情的想出简单的法子完成任务；只有这样，才算把CAD学到家了。

先看一下此楼模型的最终结果图;启动CAD,一：先制门厅主体1：建立几个图层：辅助线层，门厅踏步层，门厅柱子层，门厅顶盖层等；分别设置其线的颜色，以便于区别；2：选择辅助线图层，在（三维导航控制台）选择‘俯视’，切换到【俯视图】如下图所示：切换到【俯视图】后，A：利用【构造线】在制图区域根据设计尺寸画出四条参考线；B：利用【偏移】命令---偏移300，作出（踏步平台）的参考线；如下图：C：在（图层）选择面板里选择（门厅踏步）图层，利用【矩形】工具，以参考线为基准画一个最大的矩形，然后利用【偏移】工具向内偏移300，执行两次，总共得到三个矩形，然后分别把内部矩形的上部调整到同一条水平线上，如下图所示：D：利用【拉伸】命令分别对三个矩形（从外向内）进行拉伸（150；300；450）；得到门厅踏步的实体模型，{在【视觉样式】里选择（概念）样式，在（三维导航控制台）里选择（东南等轴测图）。

}【注意：利用三维导航控制台观察一下，如果得到的模型正确，则删除多余的参考线】如下图;3：制作（柱子）A：打开【UCS】面板，选择（原点），把坐标原点移动到门厅踏步最上面的一个角；选择（参考线图层-临时用），用【构造线】命令画出三条线，再用【偏移】工具向内偏移1200，作为（柱子）的参考中心线；如下图：B：关闭其它图层；只留下参考线和柱子图层，切换到（俯视图），利用【画圆】命令，在柱子中心线画两个圆，如下图：C：利用【拉伸】命令分别对两个圆拉伸3500（柱子高度），如下图：4：制作门厅顶盖：删除黄色参考线，利用【构造线】命令，分别在下图中的A,B,C,F点分别画出需要的参照线，利用偏移命令分别对需要的线向上偏移3950，形成顶盖参考线，如下图所示;E：选择（厅顶盖图层）；利用【矩形】命令以为F点，G点为终点画一个矩形；利用【拉伸】命令，把刚画的矩形向上拉伸150（厚度），从而形成门厅上顶盖模型，如下图所示：5：制作门厅顶盖女儿墙利用【多段体】命令，在命令栏内的提示下：分别对（h—高度，设置成需要的高度（我用450）；（w—宽度，-----我用100），（J---对正，我用L---左对正）进行相关设定，然后沿顶盖的边沿画出多段体，从而形成翻檐的模型，如下图所示：G：删除不需要的参考线，开启关闭的图层，利用三维导航控制台观察效果，如下图所示：到此门厅模型制作完毕。

CAD 绘制三维实体基础AutoCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。

若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD 可以很方便地建立物体的三维模型。

本章我们将介绍AutoCAD 三维绘图的基本知识。

11.1 三维几何模型分类在AutoCAD 中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

11.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型，它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2 表面模型（Surface Model ）表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。

讲授8学时上机8学时总计16学时挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3 实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

CAD三维练习二—基本实体
1、绘制如图1所示的茶几实体模型
图1
2、绘制如图2所示的卡通铅笔实体模型，学习用改变系统变量命令来显示实体模型
图2
3、绘制如图3所示的烟灰缸实体模型，学习用【三维动态观察器】及【视点】命令观察图形的方法。

图3
4、绘制如图2-34所示的小院子
图4
【动手试试】
2-1用球体、圆环体及布尔运算命令绘制图2-42所示的卫星模型。

2-2 用长方体及布尔运算命令绘制图2-43所示的实体模型。

2-3 用长方体、圆柱体及布尔运算命令绘制图2-44所示的组合体模型。

2-4 用长方体、楔体及布尔运算命令绘制图2-45所示的小房子模型。

图2-42 习题2-1用图图2-43 习题2-2用图
图2-44 习题2-3用图图2-45 习题2-4用图。

cad三维练习题（打印版）CAD三维练习题一、基础练习1. 绘制立方体在CAD软件中，使用`BOX`命令绘制一个边长为100mm的立方体。

2. 创建圆柱使用`CYLINDER`命令创建一个直径为50mm，高度为200mm的圆柱体。

3. 绘制圆锥利用`CONE`命令绘制一个底面直径为80mm，顶面直径为40mm，高度为150mm的圆锥。

4. 制作球体使用`SPHERE`命令绘制一个直径为100mm的球体。

二、进阶练习1. 组合体将上述立方体、圆柱、圆锥和球体组合成一个复杂的三维模型。

2. 添加细节在立方体的表面上添加一个直径为30mm的圆孔，深度为50mm。

3. 绘制螺旋使用`HELIX`命令创建一个螺旋线，起始直径为20mm，结束直径为10mm，螺旋高度为200mm。

4. 制作齿轮绘制一个齿轮模型，齿数为20，模数为2mm，齿顶圆直径为100mm。

三、高级练习1. 复杂组合体在组合体的基础上，添加一个长方体，其尺寸为150mm×100mm×50mm，与立方体的一边相接。

2. 表面处理对圆柱体的表面进行倒角处理，倒角尺寸为5mm。

3. 绘制管道使用`PIPE`命令绘制一个直径为30mm，长度为300mm的管道，并在管道上添加一个直径为20mm的圆孔。

4. 制作弹簧绘制一个螺旋弹簧，弹簧的外径为50mm，内径为20mm，螺旋高度为100mm，圈数为5圈。

四、打印注意事项1. 打印设置在打印之前，确保CAD文件中的尺寸和比例正确，以避免打印出的比例失调。

2. 图层管理在打印时，注意管理图层，确保不同的部分在打印时能够清晰区分。

3. 打印质量选择适当的打印分辨率，以保证打印出的图纸细节清晰。

4. 文件保存在打印之前，保存好CAD文件，以备不时之需。

请根据以上练习题进行练习，以提高你的CAD三维建模技能。

在练习过程中，注意观察每个命令的参数设置，以及它们对模型的影响。

祝你练习愉快！。

图 2－1 一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。

从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。

步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。

步骤三：创建面域。

在命令栏Command ：输入Region ，用框选方式全部选中该图形，回车。

出现提示：1 loop extracted ，1 Region created ，表示形成了一个封闭图形，创建了一个面域。

步骤四：对该面域进行拉伸操作。

Draw →Solids →Extrude ，选中该面域的边框，回车。

在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。

三维工字形实体就生成了。

步骤五：观察三维实体。

View →3D Views →SW Isometric ，再从View →Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View →Shade →Gouraud Shaded ，如图1－2所示。

二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。

步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。

步骤三：阵列直线，创建光线效果。

将直线段在360度范围内阵列72个，形成光线效果步骤。

步骤四：修整直线。

以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。

步骤五：绘制五角形。

在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。

将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。

步骤六：绘制五角星。

先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。

步骤七：移动图形。

将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。

CAD三维建模练习题一、基本操作类1. 创建一个长方体，长、宽、高分别为100mm、50mm、200mm。

2. 绘制一个球体，半径为50mm。

3. 利用拉伸命令，将一个直径为100mm的圆拉伸成高度为50mm的圆柱体。

4. 使用旋转命令，将一个边长为50mm的正方形绕X轴旋转360度，形成旋转体。

5. 通过布尔运算，将两个长方体（尺寸分别为100mm×50mm×200mm和50mm×50mm×100mm）进行求和操作。

二、曲面建模类1. 创建一个半径为100mm的圆环面。

2. 绘制一个直径为200mm的圆锥面，高度为100mm。

3. 利用放样命令，创建一个直径为100mm、高度为200mm的圆台。

4. 通过扫掠命令，将一个直径为50mm的圆沿着一条螺旋线扫掠，形成螺旋体。

三、实体建模类1. 绘制一个尺寸为200mm×150mm×100mm的长方体，并在其上表面挖一个直径为50mm的圆孔。

2. 创建一个直径为100mm、高度为200mm的圆柱体，并在圆柱体侧面挖一个矩形槽（长100mm、宽50mm）。

3. 利用布尔差集操作，将两个球体（半径分别为50mm和30mm）进行差集运算。

4. 绘制一个六面体，尺寸为100mm×100mm×100mm，并将其对角线上的四个顶点切掉，形成八面体。

5. 创建一个直径为200mm、高度为100mm的圆锥体，并在圆锥体底面中心挖一个直径为50mm的圆孔。

四、装配体建模类1. 将上述长方体（尺寸为200mm×150mm×100mm）与圆柱体（直径100mm、高度200mm）进行装配。

2. 将球体（半径50mm）与圆锥体（直径200mm、高度100mm）进行装配，使球体位于圆锥体顶部。

3. 将圆环面（半径100mm）与圆台（直径100mm、高度200mm）进行装配。

4. 将螺旋体与长方体（尺寸为100mm×50mm×200mm）进行装配。

AutoCAD三维建模系列教程：长方体、三维阵列、差集的运用[多图] 【三维练习题06】本题主要是介绍：1、在三维实体命令“长方体”的运用。

2、三维阵列(矩形阵列)的运用。

3、二位线框的“消隐”命令以及多层实体“差集”的运用。

在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在运用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。

还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。

下面就是对这2个命令的基本介绍：查看原图（大图）查看原图（大图）下面，是本习题的细致绘图步骤讲解：1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。

查看原图（大图）2、用“长方体”命令画一正立方体，立方体的边长为50。

查看原图（大图）3、按照开头介绍的消隐要领，输入“hi”，生成消隐图，如下图。

在消隐图的状态下，对接下来的操作会产生方便。

查看原图（大图）4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。

小立方体的角点在大立方体的中间的最下面，如下图所示。

编缉推选阅读以下文章∙AutoCAD三维建模系列教程：长方体和圆角命令的运用∙AutoCAD三维建模系列教程：三维旋转、剖切、阵列的运用∙AutoCAD三维建模系列教程：拉升、差集、倒角的运用∙AutoCAD三维建模系列教程：拉升、移动、复制的运用∙AutoCAD三维建模系列教程：拉升、复制移动打造木梯∙AutoCAD三维建模系列教程：拉升、倒角、并集的运用查看原图（大图）5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。

查看原图（大图）6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为 3 。

查看原图（大图）7、再接下来输入的“行”、“列”、“层”的间距均为20 。

查看原图（大图）编缉推选阅读以下文章∙AutoCAD三维建模系列教程：长方体和圆角命令的运用∙AutoCAD三维建模系列教程：三维旋转、剖切、阵列的运用∙AutoCAD三维建模系列教程：拉升、差集、倒角的运用∙AutoCAD三维建模系列教程：拉升、移动、复制的运用∙AutoCAD三维建模系列教程：拉升、复制移动打造木梯∙AutoCAD三维建模系列教程：拉升、倒角、并集的运用8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。
