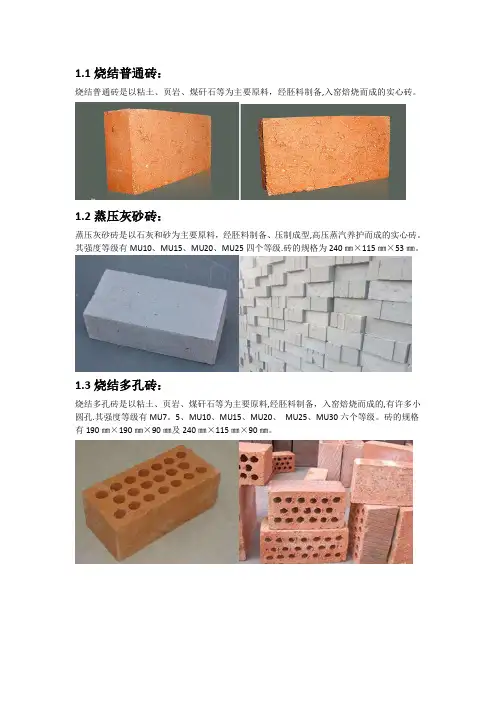

砖种类(附图)

烧结普通砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备,入窑焙烧而成的实心砖。

1.2蒸压灰砂砖：蒸压灰砂砖是以石灰和砂为主要原料，经胚料制备、压制成型,高压蒸汽养护而成的实心砖。

其强度等级有MU10、MU15、MU20、MU25四个等级.砖的规格为240㎜×115㎜×53㎜。

1.3烧结多孔砖：烧结多孔砖是以粘土、页岩、煤矸石等为主要原料,经胚料制备，入窑焙烧而成的,有许多小圆孔.其强度等级有MU7。

5、MU10、MU15、MU20、MU25、MU30六个等级。

砖的规格有190㎜×190㎜×90㎜及240㎜×115㎜×90㎜。

烧结空心砖是以粘土、页岩、煤矸石等为主要原料,经胚料制备，入窑焙烧而成的，有少量大方孔。

其强度等级有MU2、MU3、MU5三个等级。

常有规格为290㎜×190㎜×90㎜及290㎜×290㎜×190㎜等。

1.5粉煤灰砖：粉煤灰砖是以粉煤灰、石灰为主要原料,经胚料制备、压制成型,高压或常压，蒸汽养护而成的实心砖。

其强度等级有MU7。

5、MU10、MU15、MU20四个等级.砖的规格为240㎜×115㎜×53㎜。

1。

6非烧结普通粘土砖:非烧结普通粘土砖简称免烧砖,是以粘土为主要原料，经粉碎、搅拌、压制成型,自然养护而成的实心砖，其强度等级有MU7.5、MU10、MU15三个等级。

砖的规格为240㎜×115㎜×53㎜。

2. 多孔砖与空心砖的区别:多孔砖与空心砖的主要原料有粘土、页岩、煤矸石等,均经焙烧儿制成。

2.1 多孔砖是孔洞率等于或大于15％,孔的尺寸小而数量多的砖。

常用于承重部位，砌筑时砖的孔洞呈垂直方向。

定义解释窗口2。

2 空心砖是孔洞率等于或大于35%，孔的尺寸大而数量少的砖，常用于非承重部位.砌筑时砖的孔洞呈水平方向。

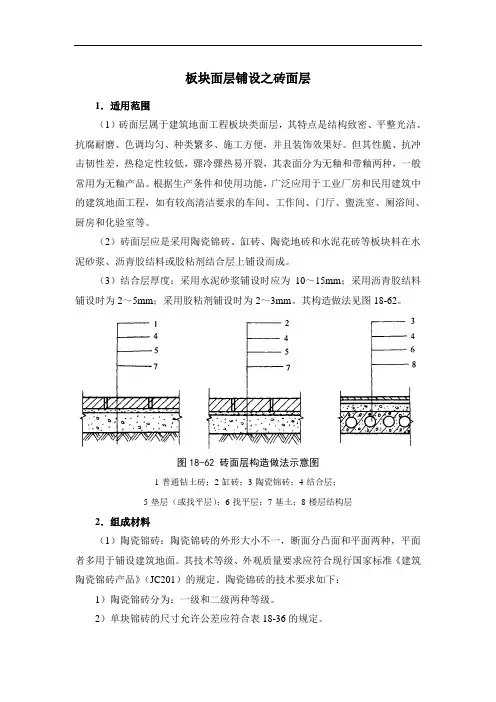

板块面层铺设之砖面层1．适用范围（1）砖面层属于建筑地面工程板块类面层，其特点是结构致密、平整光洁、抗腐耐磨、色调均匀、种类繁多、施工方便，并且装饰效果好。

但其性脆、抗冲击韧性差，热稳定性较低，骤冷骤热易开裂，其表面分为无釉和带釉两种，一般常用为无釉产品。

根据生产条件和使用功能，广泛应用于工业厂房和民用建筑中的建筑地面工程，如有较高清洁要求的车间、工作间、门厅、盥洗室、厕浴间、厨房和化验室等。

（2）砖面层应是采用陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖等板块料在水泥砂浆、沥青胶结料或胶粘剂结合层上铺设而成。

（3）结合层厚度：采用水泥砂浆铺设时应为10～15mm；采用沥青胶结料铺设时为2～5mm；采用胶粘剂铺设时为2～3mm。

其构造做法见图18-62。

图18-62 砖面层构造做法示意图1-普通钻土砖；2-缸砖；3-陶瓷锦砖；4-结合层；5-垫层（或找平层）；6-找平层；7-基土；8-楼层结构层2．组成材料（1）陶瓷锦砖：陶瓷锦砖的外形大小不一，断面分凸面和平面两种，平面者多用于铺设建筑地面。

其技术等级、外观质量要求应符合现行国家标准《建筑陶瓷锦砖产品》（JC201）的规定。

陶瓷锦砖的技术要求如下：1）陶瓷锦砖分为：一级和二级两种等级。

2）单块锦砖的尺寸允许公差应符合表18-36的规定。

单块锦砖的尺寸允许公差表18-363）每联锦砖线路、联长的尺寸及其允许公差应符合表18-37的规定。

每联锦砖线路、联长的尺寸允许公差表18-374）其他①锦砖铺贴后的四周边缘与铺贴纸四周边缘的距离不得小于2mm。

②锦砖的脱纸时间不得大于40min。

③漏验率不得大于5%。

（2）缸砖：缸砖的质量要求应符合现行的产品标准的规定。

1）分类及规格缸砖按产品表面分为有格面和光洁面两种，其规格为（mm）：240×115×53，230×230×40，200×200×40。

2）主要性能①耐压强度大于150MPa。

砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。

■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。

其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。

其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。

强度——砂浆为刚性材料，主要考虑抗压强度。

其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。

和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。

水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。

±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。

●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

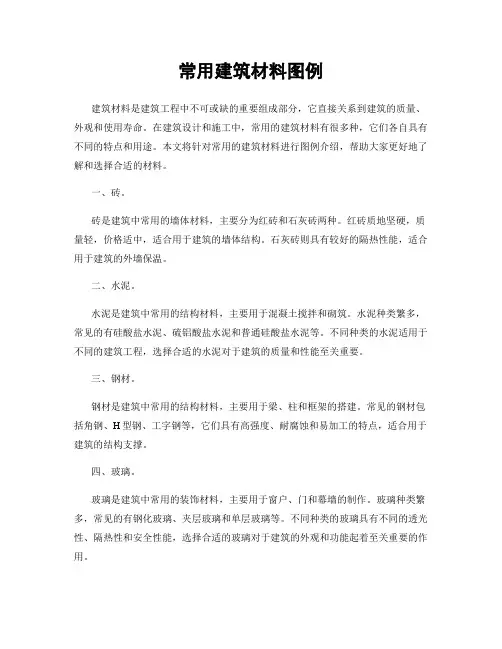

常用建筑材料图例建筑材料是建筑工程中不可或缺的重要组成部分，它直接关系到建筑的质量、外观和使用寿命。

在建筑设计和施工中，常用的建筑材料有很多种，它们各自具有不同的特点和用途。

本文将针对常用的建筑材料进行图例介绍，帮助大家更好地了解和选择合适的材料。

一、砖。

砖是建筑中常用的墙体材料，主要分为红砖和石灰砖两种。

红砖质地坚硬，质量轻，价格适中，适合用于建筑的墙体结构。

石灰砖则具有较好的隔热性能，适合用于建筑的外墙保温。

二、水泥。

水泥是建筑中常用的结构材料，主要用于混凝土搅拌和砌筑。

水泥种类繁多，常见的有硅酸盐水泥、硫铝酸盐水泥和普通硅酸盐水泥等。

不同种类的水泥适用于不同的建筑工程，选择合适的水泥对于建筑的质量和性能至关重要。

三、钢材。

钢材是建筑中常用的结构材料，主要用于梁、柱和框架的搭建。

常见的钢材包括角钢、H型钢、工字钢等，它们具有高强度、耐腐蚀和易加工的特点，适合用于建筑的结构支撑。

四、玻璃。

玻璃是建筑中常用的装饰材料，主要用于窗户、门和幕墙的制作。

玻璃种类繁多，常见的有钢化玻璃、夹层玻璃和单层玻璃等。

不同种类的玻璃具有不同的透光性、隔热性和安全性能，选择合适的玻璃对于建筑的外观和功能起着至关重要的作用。

五、油漆。

油漆是建筑中常用的装饰材料，主要用于墙面、天花板和木制品的涂装。

油漆种类繁多，常见的有乳胶漆、油性漆和清漆等。

不同种类的油漆具有不同的耐候性、耐磨性和装饰效果，选择合适的油漆能够提升建筑的整体品质和美观度。

六、地板材料。

地板材料是建筑中常用的装饰材料，主要用于地面的铺装。

地板材料种类繁多，常见的有木地板、复合地板和瓷砖地板等。

不同种类的地板材料具有不同的耐磨性、防水性和舒适度，选择合适的地板材料对于建筑的使用和维护具有重要意义。

七、屋面材料。

屋面材料是建筑中常用的防水材料，主要用于屋顶的覆盖。

屋面材料种类繁多，常见的有沥青瓦、石英瓦和金属瓦等。

不同种类的屋面材料具有不同的耐候性、防水性和保温性能，选择合适的屋面材料对于建筑的防水和保温具有重要意义。

1.烧结普通砖国家标准GB5101-2003《烧结普通砖》规定，凡以黏土、页岩、煤矸石和粉煤灰等为主要原料，经成型、焙烧而成的实心或孔洞率不大于15%的砖，称为烧结普通砖。

烧结普通砖分烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。

通常尺寸为240mm×115mm×53mm（下图）（烧结多孔砖）2.烧结多孔砖（上图）以粘土、页岩、煤矸石、粉煤灰、淤泥（江河湖淤泥）及其它固体废弃物等为主要原料，经焙烧而成，主要用于建筑物承重部位。

3.蒸压灰砂砖（下图）蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。

是替代烧结粘土砖的产品。

蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。

（粉煤灰砖）4.粉煤灰砖（上图）粉煤灰砖的主要原材料是粉煤灰、石灰、石膏、电石渣、电石泥等工业废弃固态物。

5.混凝土小型空心砌块混凝土小型空心砌块是以水泥为胶凝材料，添加砂石等粗细为骨料，经计量配料、加水搅拌，振动加压成型，经养护制成的具有一定空心率的砌块材料。

6.轻骨料混凝土小型空心砌块轻骨料混凝土小型空心砌块是以水泥和轻质集料为主要原料,按一定的配合比拌制成轻骨料混凝土拌合物,经砌块成型机成型与适当养护制成的轻质墙体材料。

轻质骨料根据其来源可以划分为三类:①天然轻骨料;②工业废渣轻骨料;③人造轻骨料。

7.空心砖空心砖分为水泥空心砖，粘土空心砖，页岩空心砖。

8. 蒸压加气混凝土砌块蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如砂子、粉煤灰、矿渣）的配料中加入铝粉作加气剂，经加水搅拌、浇注成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。

砌体结构基础知识：1 气体的类型及力学性能2 多层砌体房屋的构造要求一、块材和砂浆（一）块材块材是砌体的主要组成部分，常用的块体有砖、砌块和石材三类。

砖和砌块通常是按块体的高度尺寸划分的，块体高度小于180mm者称为砖，大于等于180mm者称为砌块。

1.砖（1）烧结普通砖标准尺寸：240mm×115mm×53mm。

强度等级：烧结普通砖的强度等级按10块样砖的抗压强度平均值、强度标准值及单块最小抗压强度值来确定分为：MU30、MU25、MU20、MU15和MU10五级。

（2）烧结多孔砖尺寸：190mm×190mm×90mm;240mm×115mm×90mm强度等级：按10块样砖的抗压强度平均值、强度标准值及单块最小抗压强度值来确定分为：MU30、MU25、MU20、MU15、MU10 五级。

作为一种轻质、高强、保温隔热的新型墙体材料已被广泛推广使用。

（3）蒸压灰砂砖及蒸压粉煤灰砖: 是以石灰和砂为原料，经过培料制备、压制成型、蒸压养护而成的实心砖。

强度等级：MU25、MU20、MU15和MU10四个等级。

2.砌块主要类型：实心砌块、空心砌块和微孔砌块。

砌块按尺寸大小分为：手工砌筑的小型砌块和采用机械施工的中型和大型砌块。

通常把高度在390mm以下的砌块称为小型砌块。

主规格尺寸为390mm×l90mm×190mm(其他规格尺寸由供需双方协商)。

砌块的强度等级：根据3个砌块试样毛面积截面抗压强度的平均值和最小值进行划分的分为：MU20、MUl5、MUl0、MU7.5和MU5六个强度等级。

3.石材常用的有重质天然石（花岗石、石灰石、砂岩等重力密度大于18KN/m3的石材）和轻质天然石。

重质天然石强度高、耐久，但开采及加工困难，一般用于基础砌体或挡土墙中。

在产石材地区，重质天然石也可用于砌筑承重墙体，但由于其导热系数大，不宜作为采暖地区的房屋外墙。

1、透水砖路面结构组成柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、和夯实土壤组成，典型的柔性结构透水性地面构造图如下（见图2和图3）：1.1透水砖性能要求透水地面砖物理性能应符合JC/T945-2005《透水砖》和JC446-2000《混凝土路面砖》标准中CC35优等品要求，最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa，抗折强度平均值不小于3.5MPa，抗冻融性能应根据3年的使用实践，以地砖保持以上性能指标为标准进行合格评估。

除此之外，透水砖还应满足以下要求：(1) 块体最大规格为：长300mm，宽300mm，厚度140mm，最小规格为：长100mm，宽100mm，厚45mm；(2) 透水砖用原材料可为瓷、硬质陶、优质混凝土粒料、橡胶颗粒、破碎玻璃等，优质单粒级粒料可保证是保证透水砖具有良好透水性的前体，细粉、泥质砂、针片装物都将极大程度上影响地面砖的透水率、抗冻融性能和使用寿命。

(3) 吸水率，透水砖的平均吸水率应不超过160kg/m3，（注：吸水率和透水性三两个截然不同的概念，良好透水性的透水砖地面不一定就具有高的吸水率）。

(4) 透水砖在具备一定的透水性的同时，还应具备良好的防滑功能和装饰效果，透水地面的透水性取决于砖体透水和砖缝透水两种，在实际使用过程中还应考虑其透气性、防滑性和装饰效果。

(5) 色彩保持性。

高品质地面砖应具备良好的保色性能，所采用的颜料以氧化铁质无机颜料为宜。

对于浅色系混凝土透水砖，当不得不使用白水泥为胶凝材料时，应尽量采用灰水泥为基料，白水泥为面层料复合加压振动成型工艺制作，以保持路面砖良好的保色性、抗压强度，并避免严重的“白桦”现象。

(6) 铺设方法。

长方形（荷兰长）地砖一般有四种编花方法，不同的铺设方法不仅产生不同的装饰效果，还极大程度上影响地面力学性能，对于重载地面，与车行方向成45度角的“人”字形铺法力学性能最好，“一”字形和“花篮形”铺设一般仅适用于人行道和自行车道（见图4）。
