钢结构健康监测

港珠澳大桥珠海口岸钢结构健康监测方案许锴等
港珠澳大桥是连接中国珠海、香港和澳门的跨海大桥，是中国目前最长的跨海大桥，
也是世界上最长的跨海大桥。

大桥的建设给珠海经济发展和交通运输带来了巨大的推动力，但同时也面临着日益严峻的健康监测问题。

钢结构是港珠澳大桥的重要组成部分，承担着大桥的重量和承载力。

钢结构的健康状
况直接关系到大桥的安全性和使用寿命。

为了保证大桥的安全和稳定运行，需要实施钢结
构的健康监测方案。

钢结构的健康监测方案主要包括以下几个方面：
1. 钢结构的表面检测：定期对钢结构的表面进行视觉检查，观察是否有锈蚀、腐蚀、裂纹等表面缺陷，及时采取防腐蚀措施和维修措施。

2. 钢结构的物理性能检测：采用无损检测技术，对钢结构的力学性能、疲劳性能等
进行检测。

无损检测技术包括超声波检测、磁粉检测、涡流检测等，可以有效地发现钢结
构的隐蔽缺陷和疲劳损伤。

3. 钢结构的振动监测：通过安装振动传感器，监测钢结构的振动情况。

振动监测可
以发现钢结构的自然频率、模态形态等信息，同时还可以监测到外界环境对钢结构的影响，及时发现和处理异常情况。

4. 钢结构的应力监测：通过安装应力传感器，监测钢结构的应力变化。

应力监测可
以及时发现钢结构的变形和应力集中区域，为后续的维修和加固提供依据。

钢结构检测方法钢结构的应用广泛，如建筑物、桥梁、塔吊等，它们的承重能力和稳定性对于人们的生命和财产安全至关重要。

因此，确保钢结构的质量和安全性成为一项重要任务。

钢结构检测方法的有效应用可以帮助我们检测钢结构的质量缺陷和潜在问题，及时采取措施加以修复或更换，从而避免事故的发生，本文将介绍几种常用的钢结构检测方法。

一、超声波检测超声波检测是一种常用的非破坏性检测方法，适用于检测钢结构中的缺陷和结构腐蚀问题。

该方法通过将超声波传入钢结构材料中，利用声波的传播速度和衰减情况来判断材料的质量。

超声波检测可以检测出钢结构材料内部的裂纹、夹杂物和腐蚀程度，并能够对钢结构中的缺陷进行评估和分类，为后续维修提供准确的参考数据。

二、磁粉检测磁粉检测是一种常用的表面缺陷检测方法，在钢结构中广泛应用。

该方法通过在钢结构表面施加电流产生磁场，然后在表面涂覆磁粉。

当钢结构中存在裂纹或其他缺陷时，磁粉会被吸附在这些缺陷处，形成可见的磁粉集合。

通过观察磁粉集合的形态和分布情况，可以判断出钢结构中的缺陷类型、大小和位置。

三、涡流检测涡流检测是一种利用电磁感应原理来检测钢结构材料中的缺陷和结构变异的方法。

该方法通过在钢结构表面放置线圈，并通以高频电流，产生涡流效应。

当涡流遇到缺陷或结构变异时，会产生电阻变化，进而引起感应线圈中的电流和电压变化，通过测量这种变化可以判断材料的质量问题。

涡流检测可用于检测钢结构表面裂纹、焊接缺陷和腐蚀程度。

四、红外热像检测红外热像检测是一种通过测量物体表面的红外辐射来检测物体温度分布和热量传导情况的方法。

钢结构在使用过程中会受到各种力的作用，可能导致结构变形或温度分布不均匀。

红外热像检测可以通过检测钢结构表面的热量分布来判断结构的变形程度和温度异常情况。

该方法可以帮助我们及时发现和解决钢结构的温度问题，防止结构失稳和破坏。

五、声发射检测声发射检测是一种通过检测材料内部的声波信号来判断材料的可靠性和结构安全性的方法。

钢结构监测技术方案钢结构监测技术方案一、技术方案概述钢结构已经在建筑和桥梁工程中得到广泛应用，其特点是轻量化、高强度、易于加工与安装等优点，同时钢结构也要面对压力、载荷等外力的挑战。

因此，对钢结构加强监测是非常必要的，可以确保结构的安全可靠性和延长使用寿命。

本方案主要介绍钢结构监测的技术方案，包括监测方法、监测系统和设备的选择、监测数据的处理和分析等内容。

二、监测方法1. 安装应变传感器应变传感器的应用是钢结构疲劳寿命测量和结构破坏和病害探测的重要技术手段。

应变传感器通常是导电电阻应变计，它通过测量材料的应变而计算出材料的应力。

应变传感器的种类有很多种，如金属应变计、固体强度引伸计、电阻性应变计、光纤应变计等。

其中，电阻性应变计由于其价格低廉、精度高等优势而被广泛应用。

应变计的安装一定要注意接触面的清洁、粘结力的均匀分布、布线的整齐美观，以保证应力传感器测量的准确性。

2. 安装位移传感器位移传感器监测钢结构的变形，是判断钢结构是否存在缺陷的有效方法。

位移传感器通常是通过测量两个或多个点的距离差来计算钢结构的位移或变形。

位移传感器分为直接式和间接式两种。

直接式位移传感器可以直接测量构件的变形，如位移传感器、激光位移传感器、摆锤传感器、直线位移传感器等。

间接式位移传感器则是由变形计计算出的，如应变计、力传感器、压力变送器等。

3. 超声波检测超声波检测是一种非破坏性的检测方法，通过声波来检测钢结构的裂纹、裂缝、夹杂缺陷等问题。

超声波检测方法通常使用超声波探头和接收器来获取信号，然后对信号进行处理和分析，从而得出结构的缺陷状况。

超声波检测方法不影响结构本身的稳定性，同时可以在借助外部设备的情况下进行监测，因此受到广泛应用。

4. 磁粉探伤磁粉探伤是一种针对表面存在裂纹缺陷的检测方法，它使用铁磁材料吸附在缺陷区域，从而显示出缺陷位置和形状。

磁粉探伤适用于检测钢结构中的裂纹、裂缝、褶皱、气孔等问题。

三、监测系统和设备选择1. 监测系统监测系统是钢结构监测的核心，通过对数据的实时监测和分析，可以及时发现结构的缺陷和隐患。

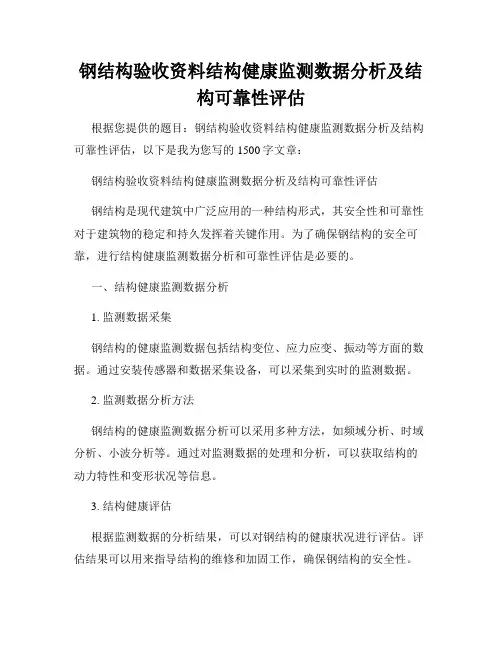

钢结构验收资料结构健康监测数据分析及结构可靠性评估根据您提供的题目：钢结构验收资料结构健康监测数据分析及结构可靠性评估，以下是我为您写的1500字文章：钢结构验收资料结构健康监测数据分析及结构可靠性评估钢结构是现代建筑中广泛应用的一种结构形式，其安全性和可靠性对于建筑物的稳定和持久发挥着关键作用。

为了确保钢结构的安全可靠，进行结构健康监测数据分析和可靠性评估是必要的。

一、结构健康监测数据分析1. 监测数据采集钢结构的健康监测数据包括结构变位、应力应变、振动等方面的数据。

通过安装传感器和数据采集设备，可以采集到实时的监测数据。

2. 监测数据分析方法钢结构的健康监测数据分析可以采用多种方法，如频域分析、时域分析、小波分析等。

通过对监测数据的处理和分析，可以获取结构的动力特性和变形状况等信息。

3. 结构健康评估根据监测数据的分析结果，可以对钢结构的健康状况进行评估。

评估结果可以用来指导结构的维修和加固工作，确保钢结构的安全性。

二、结构可靠性评估1. 数据统计和处理在进行结构可靠性评估前，需要对监测数据进行统计和处理。

通过概率统计方法和随机过程理论，可以得到结构参数和环境荷载等的概率分布。

2. 可靠性指标计算结构可靠性评估的核心是计算可靠性指标，常用的指标包括可靠度指标和安全裕度指标。

通过对结构参数和荷载的概率分布进行随机分析和模拟，可以得到结构的可靠性指标。

3. 结构可靠性评估方法结构可靠性评估可以采用可靠性指标、可靠度指标、安全指标等不同的方法。

这些方法可以用来评估结构的稳定性、承载能力和疲劳性等可靠性问题。

结构健康监测数据分析和结构可靠性评估为钢结构的设计、施工和使用阶段提供了重要的科学依据。

通过对结构的健康状态和可靠性进行监测和评估，可以提高结构的安全性和使用寿命，减少事故和损失的发生。

结构健康监测数据分析和结构可靠性评估可以作为一个闭环系统，不断反馈并改进结构的设计和施工工艺。

通过对监测数据的分析和评估，可以为工程师提供更准确、更科学的结构设计和施工方案。

港珠澳大桥珠海口岸钢结构健康监测方案许锴等一、监测目标1.整体结构监测：对港珠澳大桥珠海口岸的整体钢结构进行监测，包括桥墩、支撑结构和主桥梁。

监测目标主要包括结构变形、裂缝、腐蚀等情况。

2.关键部位监测：对桥梁钢结构的关键部位进行监测，包括钢桥面板、支座、焊缝等。

监测目标主要包括应力、应变、疲劳等情况。

二、监测方法1.实地检测：通过人工巡检和观测，对钢结构的表面进行检查，如观察是否有裂缝、锈蚀等情况，并记录相关数据。

2.无损检测：使用无损检测设备，如超声波检测仪、磁粉探伤仪等，对钢结构的内部进行检测，以发现隐蔽的缺陷。

3.传感器监测：在钢结构的关键部位安装传感器，监测应力、应变、振动等参数的变化情况。

传感器可以通过有线或无线方式与数据采集终端相连，将监测数据实时传输到中央监测系统。

三、监测频率和精度1.实地检测应每月进行一次，对表面情况进行观测和记录。

2.无损检测应每季度进行一次，对内部情况进行检测，发现隐蔽缺陷。

3.传感器监测应实时进行，监测频率可根据桥梁使用情况进行调整，关键部位的数据应实时监测，并设定预警阈值，一旦超过预警阈值即进行报警。

四、数据处理和分析1.原始数据处理：对实地检测和无损检测的数据进行整理和处理，包括数据清洗、校正等工作。

2.数据分析：对监测数据进行分析，发现结构异常和趋势，以便进行及时的维修和加固。

3.与历史数据对比：将新的监测数据与历史数据进行对比，以查找潜在问题，分析结构的变化和演化趋势。

五、监测报告1.监测报告应定期编制，包括监测数据的整理、处理和分析结果的呈现，并提出维护和加固的建议。

2.报告应按照一定的格式进行编写，包括摘要、引言、监测目标、监测方法、监测结果和结论等内容。

六、维护和加固1.及时维修：对发现的异常情况，应及时进行维修，如补漆、除锈、更换损坏部位等。

2.定期加固：根据监测结果和建议，进行定期的加固工作，如加强焊接、增加支撑等。

通过以上的健康监测方案，可以及时发现和解决港珠澳大桥珠海口岸钢结构存在的问题，确保桥梁的安全运行。

钢结构监测方案1. 介绍钢结构是一种具有高强度、轻质、可塑性好的结构形式，广泛应用于建筑、桥梁、塔楼等工程中。

为了确保钢结构的安全可靠运行，钢结构监测方案在工程设计和运行阶段至关重要。

本文将介绍一种钢结构监测方案，以实现对钢结构的全面监测和实时预警。

2. 监测目标钢结构监测方案的目标是对钢结构的各种运行参数进行监测，以检测结构的偏差、应力、振动等异常情况，并提供预警信息，确保钢结构在使用过程中的安全性和稳定性。

监测目标包括但不限于以下几个方面：2.1 短期监测短期监测主要对钢结构的施工过程进行监测，包括钢材的安装、焊接等过程中的参数监测，以确保结构的质量和稳定性。

2.2 长期监测长期监测主要对钢结构的运行过程进行监测，包括结构的变形、应力、振动等参数的监测，以及结构与环境之间的相互作用，以评估结构在使用过程中的可行性和安全性。

2.3 特殊监测特殊监测主要针对某些特殊情况下的钢结构进行监测，比如地震、风压、温度变化等极端环境下的监测，以保障结构的抗灾性能和安全稳定性。

3. 监测方法钢结构的监测方法主要包括非破坏性检测和传感器监测。

3.1 非破坏性检测非破坏性检测是一种通过对钢结构进行无损检测，以确定结构的健康状态和缺陷的方法。

常用的非破坏性检测方法包括超声波检测、磁粉检测、红外热像仪等。

这些方法可以快速、准确地检测出钢结构中的缺陷和问题，为后续的维修和加固提供参考。

3.2 传感器监测传感器监测是一种通过安装传感器设备，对钢结构的各种参数进行实时监测的方法。

常用的传感器包括应变传感器、位移传感器、加速度传感器等。

这些传感器可以实时监测钢结构的形变、应力以及振动情况，通过数据采集和分析，提供结构的健康状态和异常预警信息。

4. 监测系统钢结构监测方案需要一个完善的监测系统来实现数据的采集、存储和分析。

一个典型的监测系统包括以下几个组成部分：4.1 数据采集设备数据采集设备包括传感器、数据采集器等，用于实时获取钢结构的各种参数数据，并将其传输到数据存储设备。

钢结构监测方案摘要：钢结构在现代建筑领域中广泛应用，其安全性和稳定性对于建筑的正常运行至关重要。

为了确保钢结构的可靠性和长期使用寿命，钢结构监测方案变得尤为重要。

本文将介绍钢结构监测的目的和意义，以及常见的监测方法和技术。

通过有效的监测方案，可以实时监测钢结构的运行状态，及时发现并处理潜在的问题，从而保障建筑结构的安全和可靠性。

1. 简介钢结构作为一种重要的建筑结构形式，具有许多优点，如强度高、重量轻、施工周期短等。

然而，钢结构也存在一些问题，如潜在的腐蚀、疲劳和变形等。

钢结构监测旨在实时监测钢结构的物理和力学性能，以便及时发现和解决问题。

2. 监测目的和意义钢结构的监测目的主要有以下几点：- 检测结构的安全性和可靠性，避免潜在的灾害事故；- 预防和控制结构的变形和破坏，保持结构的稳定性；- 延长结构的使用寿命，减少维护和修理成本；- 提供数据支持，用于结构性能评估和安全标准制定。

3. 监测方法和技术针对钢结构监测，有多种方法和技术可供选择。

以下是常见的几种方法：- 应力监测：通过测量结构中的应力变化来评估结构的强度和稳定性。

这种监测方法一般通过应变片或压力传感器等传感器设备实现。

- 变形监测：通过监测结构的变形来判断结构的稳定性。

变形监测一般采用位移传感器和测量仪器等设备进行。

- 腐蚀监测：对于钢结构来说，腐蚀是其常见的问题之一。

腐蚀监测可以通过电化学腐蚀传感器、腐蚀速率测定仪等设备进行。

- 振动监测：通过监测结构的振动频率和幅度来评估结构的稳定性和结构的自振频率等参数。

振动监测通常采用加速度传感器和振动监测仪器等设备进行。

4. 监测流程为了实施有效的钢结构监测，除了选择合适的监测方法和技术之外，还需要制定相应的监测流程。

以下是一般的监测流程：- 确定监测目标和监测要求；- 设计监测方案，包括监测点布置和传感器选择等；- 安装监测设备，对监测设备进行定期维护和校准；- 实施监测，记录和分析监测数据；- 及时处理异常情况，制定相应的维修和加固方案；- 定期评估结构的监测数据，优化监测方案。

港珠澳大桥珠海口岸钢结构健康监测方案许锴等
港珠澳大桥是连接香港、珠海和澳门的重要交通枢纽，是大桥交通工程中的重要组成部分。

为了确保大桥的安全和正常运行，必须对大桥的钢结构进行定期的健康监测。

钢结构的健康监测是通过对结构的应力、应变、振动等参数进行实时监测和分析，以评估结构的健康状况，预测结构的寿命，并采取适当的维护和修复措施，确保结构的安全运行。

1.设立监测点：根据大桥的结构特点和受力情况，确定钢结构的监测点位，包括桥梁主梁、拱桥、桥墩等关键部位。

监测点位应能够全面反映结构的应力、应变和振动情况。

2.选择监测仪器：根据监测点位的特点和需求，选择合适的监测仪器进行监测。

可以选择应变计、应力计、振动传感器等仪器，可靠地测量结构的应力、应变和振动参数。

3.建立监测系统：安装监测仪器，并建立与之配套的监测系统。

监测系统应具备实时数据采集、传输、存储和分析功能，能够有效地监测和分析结构的健康状况。

4.监测数据分析：对实时采集到的监测数据进行分析，评估结构的健康状况。

可以通过对数据的统计和比对，判断结构的受力情况和疲劳裂纹的出现与发展情况。

5.健康评估与预测：根据监测数据的分析结果，对结构的健康状况进行评估和预测。

通过采用现代结构健康评估理论和方法，可以预测结构的寿命和进行维护规划。

6.维护和修复措施：根据结构的健康评估结果和寿命预测，制定适当的维护和修复措施。

可以采取定期维护、加固和修复等措施，延长结构的使用寿命，确保结构的安全性。

钢结构的损伤识别与健康监测方法研究钢结构作为现代建筑领域的重要组成部分，在城市化进程中发挥着重要的作用。

然而，随着时间的推移，钢结构可能会受到不同因素的损伤，例如腐蚀、疲劳、冲击等。

这些损伤如果得不到及时和准确的识别与监测，可能会导致结构的失效风险增加，甚至威胁到人们的生命安全。

因此，钢结构的损伤识别与健康监测方法的研究显得尤为重要。

一、基于传统检验与监测方法的识别与监测传统的检验与监测方法对于钢结构的损伤识别与健康监测提供了一定的参考价值。

例如，视觉检查可以通过观察钢结构表面的裂纹、腐蚀等现象来判断结构是否存在损伤。

此外，还可以利用无损检测技术，例如超声波、X射线等，对结构进行全面的检测。

然而，这些方法存在一定的局限性，无法对结构内部的损伤进行有效的识别与监测。

二、基于结构动态响应的损伤识别与健康监测方法近年来，一种基于结构动态响应的损伤识别与健康监测方法逐渐受到关注。

该方法通过对结构在不同外部激励下的动态响应进行分析，来判断结构是否存在损伤。

其中，振动分析是一个常用的技术手段，可以通过对结构在不同频率下的振动特性进行监测，来获取结构的整体健康状况。

此外，还可以利用应变传感器等设备对结构的应变变化进行监测，从而了解结构的受力状况，并判断是否存在损伤。

三、基于机器学习的损伤识别与健康监测方法随着机器学习技术的不断发展，它在钢结构损伤识别与健康监测中也得到了广泛应用。

机器学习通过对大量的数据进行分析和学习，可以建立起预测模型，并判断结构的损伤状况。

其中，监督学习算法是应用最广泛的一类算法，它通过对已知损伤样本的学习，来对未知损伤样本进行识别和监测。

此外，还可以利用无监督学习算法来进行异常检测，即通过对结构数据的聚类和异常值检测，来发现结构中潜在的损伤。

四、基于传感器网络的损伤识别与健康监测方法传感器网络是一种利用分布在结构各个位置的传感器来实现数据采集、数据传输和数据处理的技术。

通过在结构中布置传感器网络，可以实时获取结构的动态响应、应变分布等信息，从而实现对结构损伤的识别与监测。

钢结构桥梁的健康监测与维护随着城市建设的快速发展和交通运输的不断完善，钢结构桥梁作为重要的交通设施也逐渐增多。

然而，由于长期的使用和环境因素的影响，钢结构桥梁往往容易出现各种问题。

因此，针对钢结构桥梁进行健康监测与维护显得尤为重要。

一、健康监测的意义和方法对于钢结构桥梁而言，健康监测是及时了解其结构变化和病害状况的重要手段，能够提供数据支持，确保桥梁的正常运行和安全性。

健康监测主要采用物理、化学、力学等多种手段和方法进行，包括但不限于以下几种。

1. 非破坏性检测技术：通过利用超声波、电磁波、红外热像等非破坏性手段对桥梁结构进行检测，可以有效发现潜在的裂纹、锈蚀等问题。

2. 环境监测：监测桥梁所处环境的变化，包括气候、温度、湿度等因素，以评估其对桥梁结构的影响。

3. 病害诊断技术：通过对桥梁各部位进行详细的检测和分析，确定潜在的病害及其严重程度，并制定相应的维修计划。

二、钢结构桥梁维护的重要性钢结构桥梁维护是延长其使用寿命、确保安全运行的关键环节。

及时维护可以修复已经出现的病害，同时预防未来可能发生的问题。

以下是保持桥梁良好状态的几个维护要点。

1. 表面涂层维护：钢结构桥梁常常受到氧化、腐蚀等环境因素的影响，定期进行表面涂层维护可以有效防止钢材锈蚀、疲劳断裂等问题。

2. 病害修复：根据健康监测结果，及时修复桥梁上出现的各类病害，如裂缝、断裂、锈蚀等问题，以防止其扩大和进一步损坏。

3. 支座检修：支座是桥梁承受荷载的重要部分，定期检测和维护支座的稳定性和可靠性，以确保桥梁的正常承载力。

4. 定期检测：定期对桥梁进行全面检测，包括主梁、连接件、桥面、栏杆等部位，以及关键构件的疲劳寿命和强度的评估。

三、桥梁健康监测与维护的挑战与发展在钢结构桥梁健康监测与维护的过程中，仍然面临一些挑战。

比如，监测手段的准确性、监测频率的确定、维修材料的选择等问题。

同时，随着科技的进步与应用，桥梁健康监测与维护也在不断发展。

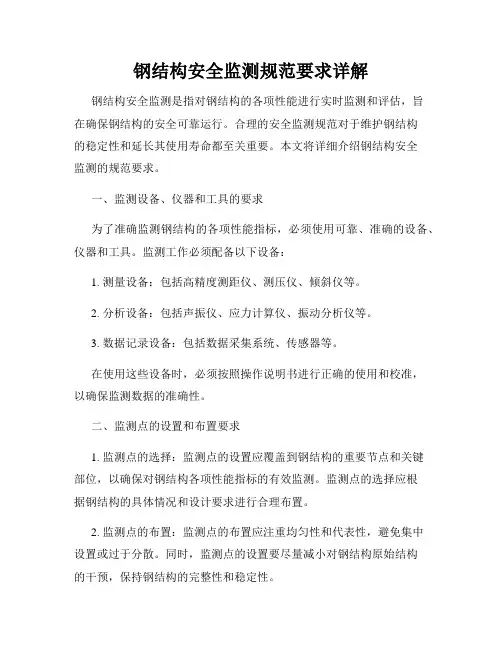

钢结构安全监测规范要求详解钢结构安全监测是指对钢结构的各项性能进行实时监测和评估，旨在确保钢结构的安全可靠运行。

合理的安全监测规范对于维护钢结构的稳定性和延长其使用寿命都至关重要。

本文将详细介绍钢结构安全监测的规范要求。

一、监测设备、仪器和工具的要求为了准确监测钢结构的各项性能指标，必须使用可靠、准确的设备、仪器和工具。

监测工作必须配备以下设备：1. 测量设备：包括高精度测距仪、测压仪、倾斜仪等。

2. 分析设备：包括声振仪、应力计算仪、振动分析仪等。

3. 数据记录设备：包括数据采集系统、传感器等。

在使用这些设备时，必须按照操作说明书进行正确的使用和校准，以确保监测数据的准确性。

二、监测点的设置和布置要求1. 监测点的选择：监测点的设置应覆盖到钢结构的重要节点和关键部位，以确保对钢结构各项性能指标的有效监测。

监测点的选择应根据钢结构的具体情况和设计要求进行合理布置。

2. 监测点的布置：监测点的布置应注重均匀性和代表性，避免集中设置或过于分散。

同时，监测点的设置要尽量减小对钢结构原始结构的干预，保持钢结构的完整性和稳定性。

三、监测数据的处理和分析要求1. 数据采集和存储方式：监测数据的采集应采用实时在线采集方式，并进行自动存储，以确保数据的准确性和完整性。

数据的存储方式应便于后期处理和分析。

2. 数据处理和分析方法：监测数据的处理和分析应采用适当的方法和软件，可以通过数据可视化、趋势分析等手段对监测数据进行综合评估和判断，及早发现异常情况并采取相应的应对措施。

四、监测报告编制要求监测报告是对钢结构安全监测工作进行总结和输出的重要成果，必须遵循以下要求进行编制：1. 报告内容：监测报告应包括监测方案、监测工作描述、监测结果分析和评估、存在问题和改进建议以及监测数据详细信息等内容。

2. 报告格式：监测报告应以文字和图表相结合的形式呈现，可以使用表格、图示、曲线等形式直观地展示监测数据和结果。

3. 报告语言：监测报告应使用准确简练的语言，避免使用模糊和含糊的词句，确保报告内容易于理解和识读。

钢结构行业的建筑结构健康监测随着建筑领域的发展和技术的逐步进步，钢结构行业在现代建筑中起到了至关重要的作用。

然而，由于建筑结构的长期使用以及各种自然和人为因素的影响，建筑结构的健康状况随时会面临潜在的威胁。

因此，对钢结构行业的建筑结构进行健康监测显得尤为重要。

一、健康监测的意义钢结构建筑在设计和施工过程中的合理性直接关系到其使用寿命和安全性。

只有有效地进行建筑结构健康监测，才能保障建筑的稳定性和耐久性，及时发现潜在问题并采取相应措施加以修复。

在维护和保养方面，健康监测可以节约维护成本，提高维修效率。

二、常见的建筑结构健康监测技术1. 超声波检测技术：利用超声波检测设备对钢结构进行检测，可以快速准确地测量构件的厚度和腐蚀程度，发现隐蔽的缺陷。

2. 应力监测技术：通过应变片、应变计等装置监测结构的变形和应力分布情况，实时了解结构的受力情况，及时发现应力超过设计范围的地方。

3. 震动监测技术：通过安装加速度计和振动传感器等设备，实时检测结构的振动响应，判断结构的稳定性和抗震性能。

4. 红外线热像技术：运用红外相机对建筑结构表面的温度分布进行监测，识别热量分布异常，进而检测潜在的隐患。

5. 激光扫描技术：通过激光测距仪、摄像机等设备对建筑结构进行三维扫描，生成精确的三维模型，检测构件的变形和开裂情况。

三、建筑结构健康监测的流程1. 数据采集：利用各种监测技术设备对建筑结构进行监测，获取结构的物理参数和数据。

2. 数据传输与存储：将采集到的数据通过网络或存储介质传输至中央数据中心，并进行备份和存储。

3. 数据分析与处理：对传输过来的数据进行处理与分析，提取有用信息，发现结构中可能存在的问题。

4. 结果评估与报告生成：根据数据分析的结果，评估建筑结构的健康状况，并生成详细的监测报告。

5. 风险评估与维护方案：根据监测结果和报告，对结构的风险进行评估，并制定相应的维护计划和方案。

四、建筑结构健康监测的挑战与未来发展1. 监测设备的更新与升级：随着科技的进步，建筑结构健康监测设备也在不断更新与升级，带来更精确、更高效的监测手段。

钢结构监测技术方案1.引言随着钢结构在建筑和桥梁等工程中应用越来越广泛，对钢结构的监测需求也日益增加。

钢结构的监测可以帮助我们了解结构的安全性和健康状况，预测结构的寿命和性能退化，并及时采取措施进行维修和加固，保障结构的使用安全。

本文将介绍一种钢结构监测技术方案。

2.监测目标和参数在制定监测技术方案时，首先需要明确监测的目标和参数。

钢结构的监测目标一般包括结构的位移、振动、应力、温度和腐蚀等。

这些参数可以通过各种传感器进行实时监测和记录。

3.传感器选择根据不同的监测参数，选择适合的传感器进行监测。

一般常用的传感器有：-位移传感器：用于测量结构的位置变化，一般使用激光测距仪、拉线传感器等。

-振动传感器：用于测量结构的振动情况，一般使用加速度计、振弦传感器等。

-应力传感器：用于测量结构的应力变化，一般使用应变计、压力传感器等。

-温度传感器：用于测量结构的温度变化，一般使用热电偶、红外线温度计等。

-腐蚀传感器：用于测量结构的腐蚀情况，一般使用电化学传感器、超声波传感器等。

4.数据采集和传输将传感器采集到的数据进行处理和记录是监测过程中的重要环节。

一般采用数据采集设备将传感器的数据进行处理和存储，并通过有线或无线方式传输到数据中心或监测中心。

5.监测中心和数据分析监测中心是用于数据的管理和分析的地方。

在监测中心中，可以建立数据库用于存储和管理结构的监测数据，并进行数据的可视化和分析。

通过对监测数据的分析，可以得出结构的安全性评估结果和结构性能的退化情况，为结构的维修和加固提供依据。

6.技术方案的应用案例该监测技术方案已经在桥梁工程中得到应用。

在该工程中，安装了激光测距仪和应变计等传感器，用于监测桥梁的位移和应力变化。

采集到的数据经过处理和传输，传输到监测中心进行存储和分析。

通过对监测数据的分析，发现了桥梁存在的安全隐患，并及时采取措施进行维修和加固，保障了桥梁的使用安全。

7.结论本文介绍了一种钢结构监测技术方案，包括传感器的选择、数据采集和传输、监测中心和数据分析等。

d o i :10.3963/j .i s s n .1674-6066.2023.03.024大跨度钢结构健康监测数据研究徐明春(诸城市化工产业服务中心,诸城262200)摘 要: 针对某大跨度钢结构人流量大㊁安全级别较高而引起的对其安全性和可靠性关注,通过对结构建模,找出关键构件并在上面安装振弦式应力应变计和水平位移计,并在部分柱脚安装沉降位移计㊂通过传感器数据对关键受力结点的应力应变和屋面结点的位移进行结构健康监测,评估该结构是否存在安全隐患,为其安全运营提供依据㊂关键词: 大跨度空间结构; 结构健康检测; 损伤识别; B I M 技术: 应力监测S t u d y o nH e a l t h M o n i t o r i n g D a t a o fL o n g S pa nS t e e l S t r u c t u r e X U M i n g-c h u n (Z h u c h e n g C h e m i c a l I n d u s t r y S e r v i c eC e n t e r ,Z h u c h e n g 262200,C h i n a )A b s t r a c t : A i m i n g a t t h e s a f e t y a n d r e l i a b i l i t y c o n c e r n s o f a l a r g e -s p a n s t e e l s t r u c t u r ew i t hh i g h t r a f f i c f l o wa n dh i g h s a f e t y l e v e l ,t h r o u g h m o d e l i n g t h es t r u c t u r e ,t h i s p a p e rf o u n do u tt h ek e y c o m p o n e n t sa n di n s t a l l e dv i b r a t i n g w i r e s t r e s s -s t r a i n g a u g e s a n dh o r i z o n t a l d i s p l a c e m e n t g a u g e s o n t h e m ,a n d i n s t a l l e d s e t t l e m e n t d i s p l a c e m e n tm e t e r s a t s o m e o f t h e c o l u m n f e e t .T h r o u g hs e n s o rd a t a ,t h e s t r e s sa n ds t r a i no fk e y s t r e s s j o i n t sa n dt h ed i s p l a c e m e n t o f r o o f j o i n t s w e r em o n i t o r e d f o r s t r u c t u r a l h e a l t h ,s o a s t o e v a l u a t ew h e t h e r t h e s t r u c t u r e h a s s a f e t y r i s k s a n d p r o v i d e a b a s i s f o r i t s s a f e o p e r a t i o n .K e y w o r d s : l a r g e -s p a n s p a c e s t r u c t u r e ; s t r u c t u r a l h e a l t hm o n i t o r i n g ; d a m a g e i d e n t i f i c a t i o n ; B I Mt e c h n o l o g y ; s t r e s sm o n i t o r i n g收稿日期:2023-02-14.作者简介:徐明春(1977-),硕士,高级工程师.E -m a i l :x u m i n gc h u n @163.c o m 大跨度空间结构建筑能代表一个国家的建筑水平,具有极高的社会意义与价值㊂这些大跨度㊁复杂的空间结构往往超出一般建筑标准的范围,不能按照传统的规格设计和建造,需要单独进行试验论证分析其可行性㊂虽然在正式开始建造之前进行了大量的模型试验和计算分析,但由于偶然发生的环境灾害和结构在长期使用中将面临的疲劳效应㊁腐蚀效应和材料老化,构件将受到破坏,性能将降低,从而导致潜在的安全隐患㊂信息技术的发展为传统的大跨度空间结构健康监测带来了深刻变革㊂依托快速发展的信息技术,结构健康监测系统能够通过大数据处理技术及时识别结构的安全隐患,预测结构的性能变化,减少工程事故的发生以及由此造成的生命财产的损失㊂在这样的时代背景下,大跨度空间结构的结构健康检测系统的开发以及监测数据分析处理技术在土木工程方面的应用也得到了快速的发展㊂目前,国内外新建或正在服役的大型桥梁㊁大跨度空间钢结构均增设了结构健康监测系统[1]㊂例如美国的S u n s h i n e S k y w a y B r i d g e 斜拉桥㊁中国香港的青马大桥㊁内地的苏通大桥等大型桥梁都安装了上百个加速度传感器和应变计,其中一些监测系统还配备了高精度的G P S 位移监测系统[1];国内的广州新电视塔㊁青岛胶东国际机场航站楼㊁深圳大运会体育场等大跨度空间钢结构也都安装了几十个加速度传感器和应变计用于长期的结构健康监测㊂结构健康监测是在对结构正常使用不造成影响的前提下,基于现场的无损伤传感技术,通过对结构进行数据采集并进行系统性的分析,对结构的损伤㊁退化进行诊断,对损伤敏感指标进行提取,以确定当前结构的健康状态,并对结构的承载力㊁可靠性㊁耐久性还有周边环境的变化进行综合评估,为结构在突发情况下或结建材世界 2023年 第44卷 第3期构状态异常时发出预警,以及为结构的维护㊁养护与管理决策提供指导和依据[2]㊂1 工程概况某场馆共有T 1㊁T 2㊁T 3三个场馆,其中T 1和T 2两个场馆为大跨度钢桁架结构,T 1馆长170m ㊁宽50m (图1),T 2馆长270m ㊁宽50m㊂该工程基础采用柱下桩基础,下部为混凝土柱,上部为钢桁架结构㊂桁架受力件均采用Q 355B 圆钢管,桁架间连接采用Q 335-B 方钢管连接,钢管间采用焊接连接㊂该结构健康检测系统的采集部分主要由振弦式应力应变传感器来获取结构关键杆件的应力应变信息;由位移传感器来得到结构的沉降及屋面各关键结点的水平位移信息㊂振弦式应力应变计与位移传感器均采用铜线双绞线为监测数字信号的传输介质㊂2 前期准备工作对于大跨度空间结构的结构健康监测,首先基于结构的设计使用M i d a sG e n 以及3D 3S 软件建立力学分析模型,输入设计荷载进行计算,分析结构在承载力极限状态下杆件的受力情况㊁端点位移㊁杆件挠曲线和振型频率等参数㊂将两个软件的分析结果进行对比,结果大致吻合后予以采纳,并以此为依据确定最佳测点布置方案[3]㊂由于此结构在监测传感器安装时已经处于接近完工的状态,需要确定结构在承受荷载前的初始状态㊂借助结构力学基本假定,采用叠加法进行结构受力分析[4],逐项减去施加在当前结构上的荷载,获得结构在承受荷载前的初始状态㊂3 结构健康监测系统的组成结构健康监测的目的是针对工程结构长期服役安全的要求,建立一种最少人工干预的状态监测㊁特征识别和状态评估的自动化系统,为结构的管理和养护提供决策支撑㊂一套完整的结构健康监测系统通常包括五个部分:传感器子系统㊁数据采集子系统㊁数据传输子系统㊁数据存储与管理子系统㊁结构预警与评估子系统[5,6]㊂3.1 传感器子系统传感器子系统主要由能够感测环境与荷载作用㊁结构响应㊁结构几何变形㊁结构耐久性这四类物理量的传感元件组成,依据结构力学原理进行优化布置,实现对结构整体和局部性能的全面感知[6]㊂3.2 数据采集子系统数据采集子系统包括硬件采集设备和软件模块,以实时㊁定时㊁触发或混合的模式采集各个待感测物理量,其需要对各种类型传感器信号进行同时控制㊁同步采集和高速解调,实现监测数据的高质量获取㊂3.3 数据传输子系统数据传输子系统包括传输线缆㊁交换机㊁信号收发器和放大器等,以总线型㊁环型㊁星型㊁树型或混合型结构进行组网,通过有线或无线的方式将采集的数据传输到数据存储与管理子系统㊂3.4 数据存储与管理子系统数据存储与管理子系统由中心数据库㊁数据管理软件及硬件等组成,提供监测数据和结构自身信息的存储㊁查询㊁调用和简单的统计分析功能,也可以通过人工智能算法进行缺失数据的填补和对明显异常数据的剔除等工作㊂建材世界 2023年 第44卷 第3期3.5 结构预警与评估子系统结构预警与评估子系统主要由高性能计算机和专业分析软件组成,其功能是对预处理过的数据进行力学分析,包括模型修正㊁模态识别㊁损伤诊断㊁状态评估㊁寿命预测㊁维护决策等㊂4 监测目的1)有效监测结构运营使用阶段结构的变形状态㊁关节部位和关节构件的受力和安全状态,实现对重要构件应力超限的预警㊂2)及时发现结构响应的异常㊁结构损伤或退化,确保结构运营安全㊂3)可以在台风㊁地震及其他灾难性事件后及时获取关键构件的状态,实现有效的安全评估㊂5 监测结果1)结构的部分应力监测结果见表1㊂根据振弦式应力应变计量测的结构应变值乘以钢材的弹性模量即为结构的应力㊂从整体监测的应力数据分析整个结构的应力状态的受力范围在ʃ30~ʃ150之间,杆件受力均小于钢材设计强度㊂2)结构的部分位移监测数据见图2~图4㊂根据近半年的沉降监测数据可以得出该结构的沉降已基本处于稳定状态,由X ㊁Y 方向位移监测结果可以看出,此结构运营期间屋面结构未发生明显位移,即结构在运营期间结构构件未发生明显变形㊂表1 应力监测结果机箱通道应力/M P a 是否超限1号静态1107.1371否静态2118.7527否静态3104.2208否静态493.9714否静态5-88.965否静态690.6094否静态763.5505否静态894.6619否 6 结构损伤识别与预警结构损伤识别是指对结构进行检测和评估,判断结构是否存在损伤,确定结构损伤的部位和程度以及结构目前的健康状况㊁使用功能和结构损伤随时间的变化趋势㊂在结构局部或整体损伤到达一定阈值时,触发警报进行预警,通知维护人员开展进一步的检测㊁维修㊁维护工作,使结构重新回到安全的工作状态㊂杨秀龙等[7]提出使用小波分析方法对动力荷载作用下结构损伤位置进行识别;殷栎淮等[8]提出基于智能钢筋网络的结构健康检测,可以识别混凝土中的裂缝位置从而进一步确定结构的具体损伤位置㊂在此项目中,由于钢结构设计的冗余较高,具有较高的强度储备空间,故采用较为简单的识别方式,将其设置为构件最大应力达到构件屈服强度80%时即开始预警,在构件最大应力达到构件屈服强度95%时认定为构件出现损伤㊂根据近半年来的监测数据可以看出,该结构健康状态良好,在监测的关键构件位置并未出现结构损伤㊂7可视化处理将前期准备工作中建立的M i d a sG e n与3D3S模型导出到B I M软件中建立结构的B I M模型,可以将监测数据对应绑定到安装了传感器的构件上㊂当监测数据出现异常,构件应力发出预警时,可以直接在B I M 模型中标识出来,方便管理人员对其进行定位㊂8结语根据前期构件应力监测数据,该结构的钢结构杆件的应力水平处于受控状态,即结构主要受力构件的应力水平远远小于结构材料的极限应力;根据结构结点沉降位移和水平位移监测数据,该结构未发现明显位移,处于安全可控状态㊂综上所述,该结构的各项指标正常,处于安全可靠状态㊂参考文献[1]张启伟.大型桥梁健康监测概念与监测系统设计[J].同济大学学报(自然科学版),2001(1):65-69.[2] A l e s s a n d r oP e g o r e t t i.S t r u c t u r a lH e a l t h M o n i t o r i n g[M].W a r r e n d a l e,P e n n s y l v a n i a:S A EI n t e r n a t i o n a l,2018.[3]刘斌.大跨度空间网格结构健康监测中传感器优化布置方法研究[D].青岛:青岛理工大学,2018.[4]刘峰.青岛胶东国际机场健康监测系统设计与数据缺失修复数值模拟计算分析[D].青岛:青岛理工大学,2019.[5]李宏男,李东升.土木工程结构安全性评估㊁健康监测及诊断述评[J].地震工程与工程振动,2002(3):82-90.[6]Y iT i n g h u a,L i H o n g n a n,Z h a n g X u d o n g.S e n s o rP l a c e m e n to n C a n t o n T o w e rf o r H e a l t h M o n i t o r i n g U s i n g A s y n-c h r o n o u s-c l i m b M o n k e y A l g o r i t h m[J].S m a r tM a t e r i a l s a n dS t r u c t u r e s,2012,21(12):1-12.[7]杨秀龙,高永刚,展广治,等.小波分析在桥梁健康检测中的应用研究[J].低温建筑技术,2014,36(11):67-69.[8]殷栎淮,吴凡.基于智能钢筋网络的结构健康监测[J].低温建筑技术,2017,39(3):22-25.(上接第78页)力作用下,当喷射角度增大时,管片中部位置处均会形成一个较为稳定且连续的应力集中区,并随着喷射角度增加而逐渐减小;此外还发现,当喷射方向与井壁平行或垂直时,管片中部都不会出现喷涌现象㊂然而,若喷射方向与井壁呈一定夹角时,则可能会出现喷涌现象㊂6总结与展望通过对富水层段的研究分析,提出了一些新的技术措施和建议㊂在富水地层中采用 掘进-支护-注浆加固 联合施工方法可以有效地防止涌砂问题发生并提高隧道安全性;同时也可避免因喷涌引起的地面沉降等不良后果㊂但是论文仅针对某一段富水砂岩地层进行了工程应用实践,其防控效果还有待进一步验证㊂参考文献[1]刘琦.富水砂层地铁施工的土压平衡式盾构机喷涌控制技术[J].中国设备工程,2019(8):174-176.[2]李昌.富水砂层地铁施工中的土压平衡式盾构机喷涌控制技术[J].建筑技术开发,2018,45(22):28-29.[3]朱海军,周明洋.富水砂层地铁施工中的土压平衡式盾构机喷涌控制技术[J].建筑施工,2018,40(1):100-102.[4]宁小平.富水地层土压平衡盾构防喷涌施工技术[J].福建建材,2016(4):85-88.[5]鲁凤,庞培彦.浅谈土压平衡盾构机防喷涌的方法[J].城市建设理论研究(电子版),2018(8):120-121.。

结构健康监测
结构健康监测就是通过对结构进行无损检测，实时监控结构的整体行为，对结构
的损伤位置和程度进行诊断，对结构的服役情况、可靠性、耐久性和承载能力进行智能评估， 为一些处在特殊气候、特殊工作状态下的结构出现严重异常时触发预警信号，
为结构的维
修、
养护与管理决策提供依据和指导。

结构健康监测系统的基本组成如下图所示。

一般大型结构健康监测系统对以下几方面进行监控：
(1)
结构在正常工作荷载及风载作用下的结构响应和力学状态； (2)
结构在突发事件(如地震等严重事故)之后的损伤情况； (3)
结构构件的耐久性，主要是提供构件疲劳状况的真实情况； (4)
结构整体的变形情况，如沉降、位移、倾斜等情况； (5) 结构所处的环境条件，如温度、湿度、地面运动等。

通过实时监测结构在各种环境条件下的结构响应和行为，
获取反映结构状况和环境因素的信 息，由此分析结构健康状态，评估结构的可靠性。

信号姐野
I
结构体军和林科- ―-_►蝕据利r 「。
