甲醇合成的工艺流程:水煤浆经新型气化炉加压气化制取的水煤气,经净化处理制得总硫含量小于0.1 ppm,氢碳比(H2-CO2)/(CO+CO2) =2.05~2.15的合格合成气。
经透平压缩机压缩段5级叶轮加压后,在缸内与甲醇分离器来的循环气(40℃,4.6Mpa)按一定比例混合,经过循环段1级叶轮加压至5.20Mpa后,送入缓冲槽中,获得压力为5.15MPa,温度约为60℃的入塔气。
入塔气以每小时528903Nm3的流量进入入塔预热器的壳程,被来自合成塔反应后的出塔热气体加热到225℃后,进入合成塔顶部。
合成塔为立式绝热管壳型反应器。
管内装有NC306型低压合成甲醇催化剂。
当合成气进入催化剂床层后,在5.10MPa,220~260℃下CO、CO2与H2反应生成甲醇和水,同时还有微量的其它有机杂质生成。
合成甲醇的两个反应都是强放热反应,反应释放出的热大部分由合成塔壳侧的沸腾水带走。
通过控制汽包压力来控制催化剂层温度及合成塔出口温度。
从合成塔出来的热反应气体进入入塔预热器的管程与入塔合成气逆流换热,被冷却到90℃左右,此时有一部分甲醇被冷凝成液体。
该气液混合物再经水冷器进一步冷凝,冷却到≤40℃,再进入甲醇分离器分离出粗甲醇。
分离出粗甲醇后的气体,压力约为4.60MPa,温度约为40℃,返回循环段,经加压后循环使用系统。
为了防止合成系统中惰性的积累,要连续从系统中排放少量的循环气体:一部分直接排放至精馏工段,另一部分经水洗塔洗涤甲醇后作为弛放气体送往燃气发电管网,整个合成系统的压力由弛放气排放调节阀来控制。
分离出的粗甲醇和水洗塔塔底排出粗甲醇液体,减压至0.4MPa后,进入甲醇膨胀槽,以除去溶解在粗甲醇中大部分气体,然后直接送往甲醇工段或粗甲醇贮槽。
汽包与甲醇合成塔壳侧由二根下水管和六根汽液上升管连接形成一自然循环锅炉,付产4.0MPa中压蒸汽减压至1.3MPa后送入蒸汽管网。
汽包用的锅炉给水来自锅炉给水总管,温度为104℃,压力为5.0MPa。
甲醇合成的工艺流程和设备1. 介绍甲醇是一种重要的化工原料,在化工工业中被广泛应用。
甲醇合成是通过一系列化学反应将一氧化碳与氢气合成甲醇。
本文将介绍甲醇合成的工艺流程和所需的设备。
2. 工艺流程甲醇合成的工艺通常分为以下几个步骤:2.1 气化反应首先,将煤、天然气或重油等碳源与氧气(或空气)在高温高压条件下进行气化反应,生成一氧化碳和氢气的混合气体。
气化反应需要使用气化炉等设备。
2.2 气体净化混合气体中存在着杂质,如硫化物、氯化物等。
这些杂质会对甲醇合成催化剂产生不利影响。
因此,需要将混合气体进行净化处理,通常包括除尘、脱硫、脱氯等步骤。
常用的净化设备包括除尘器、脱硫器和脱氯器。
2.3 合成反应在甲醇合成反应中,一氧化碳和氢气经过一系列化学反应转化为甲醇。
这一反应通常在合成反应器中进行,催化剂是促进反应的重要因素。
常用的催化剂有氧化铜-锌、铜-铝催化剂等。
2.4 分离与精制在合成反应结束后,甲醇和未反应的混合气体需要进行分离。
一种常用的分离方法是通过蒸馏将甲醇和副产物进行分离。
此外,还需要进行甲醇的精制,以提高甲醇的纯度。
常用的精制方法有吸附、结晶等。
3. 设备在甲醇合成的工艺流程中,需要使用到以下一些设备:3.1 气化炉气化炉是将煤、天然气等碳源与氧气(或空气)进行气化反应的设备。
气化炉通常由炉体、燃烧器、气化剂供给系统等组成。
3.2 除尘器除尘器用于去除混合气体中的固体颗粒物,以保证合成反应的正常进行。
除尘器可以采用重力沉淀、过滤等原理进行操作。
3.3 脱硫器脱硫器主要用于去除混合气体中的硫化物。
常用的脱硫方法有化学吸收脱硫、物理吸附脱硫等。
3.4 脱氯器脱氯器用于去除混合气体中的氯化物。
脱氯通常采用物理吸附或化学吸收的方式进行。
3.5 合成反应器合成反应器是进行甲醇合成反应的设备。
合成反应器通常由反应罐体、催化剂床层等组成。
3.6 分离设备分离设备主要用于将合成反应产物中的甲醇和副产物进行分离。

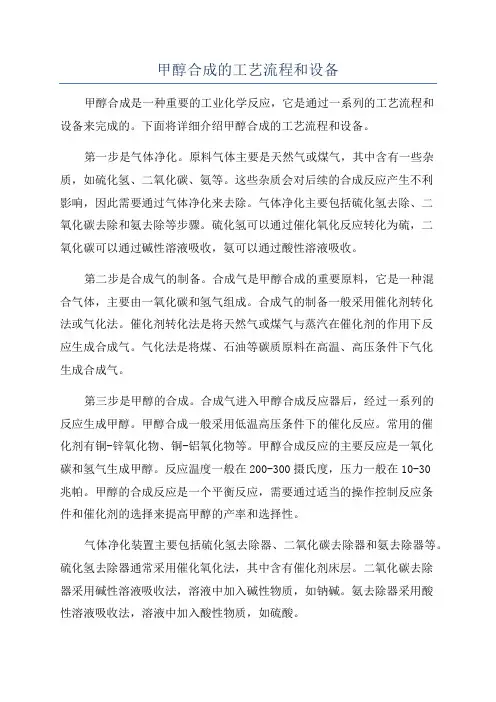

甲醇合成的工艺流程和设备甲醇合成是一种重要的工业化学反应,它是通过一系列的工艺流程和设备来完成的。
下面将详细介绍甲醇合成的工艺流程和设备。
第一步是气体净化。
原料气体主要是天然气或煤气,其中含有一些杂质,如硫化氢、二氧化碳、氨等。
这些杂质会对后续的合成反应产生不利影响,因此需要通过气体净化来去除。
气体净化主要包括硫化氢去除、二氧化碳去除和氨去除等步骤。
硫化氢可以通过催化氧化反应转化为硫,二氧化碳可以通过碱性溶液吸收,氨可以通过酸性溶液吸收。
第二步是合成气的制备。
合成气是甲醇合成的重要原料,它是一种混合气体,主要由一氧化碳和氢气组成。
合成气的制备一般采用催化剂转化法或气化法。
催化剂转化法是将天然气或煤气与蒸汽在催化剂的作用下反应生成合成气。
气化法是将煤、石油等碳质原料在高温、高压条件下气化生成合成气。
第三步是甲醇的合成。
合成气进入甲醇合成反应器后,经过一系列的反应生成甲醇。
甲醇合成一般采用低温高压条件下的催化反应。
常用的催化剂有铜-锌氧化物、铜-铝氧化物等。
甲醇合成反应的主要反应是一氧化碳和氢气生成甲醇。
反应温度一般在200-300摄氏度,压力一般在10-30兆帕。
甲醇的合成反应是一个平衡反应,需要通过适当的操作控制反应条件和催化剂的选择来提高甲醇的产率和选择性。
气体净化装置主要包括硫化氢去除器、二氧化碳去除器和氨去除器等。
硫化氢去除器通常采用催化氧化法,其中含有催化剂床层。
二氧化碳去除器采用碱性溶液吸收法,溶液中加入碱性物质,如钠碱。
氨去除器采用酸性溶液吸收法,溶液中加入酸性物质,如硫酸。
合成气制备装置主要包括催化转化装置和气化装置。
催化转化装置中含有催化剂床层,通过催化反应将天然气或煤气转化为合成气。
气化装置一般采用煤气化炉或石油气化炉,通过高温、高压条件下将煤或石油气化生成合成气。
甲醇合成反应器是甲醇合成的核心设备。
反应器一般采用垂直的压力容器,内部装有催化剂床层。
合成气经过加热后进入反应器,与催化剂发生反应生成甲醇。

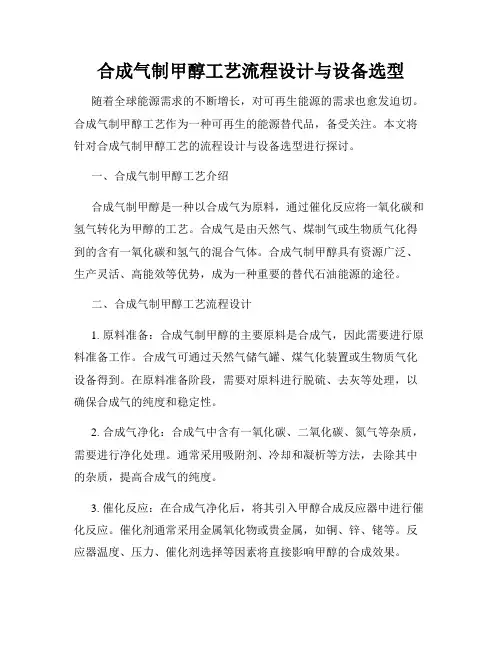

合成气制甲醇工艺流程设计与设备选型随着全球能源需求的不断增长,对可再生能源的需求也愈发迫切。
合成气制甲醇工艺作为一种可再生的能源替代品,备受关注。
本文将针对合成气制甲醇工艺的流程设计与设备选型进行探讨。
一、合成气制甲醇工艺介绍合成气制甲醇是一种以合成气为原料,通过催化反应将一氧化碳和氢气转化为甲醇的工艺。
合成气是由天然气、煤制气或生物质气化得到的含有一氧化碳和氢气的混合气体。
合成气制甲醇具有资源广泛、生产灵活、高能效等优势,成为一种重要的替代石油能源的途径。
二、合成气制甲醇工艺流程设计1. 原料准备:合成气制甲醇的主要原料是合成气,因此需要进行原料准备工作。
合成气可通过天然气储气罐、煤气化装置或生物质气化设备得到。
在原料准备阶段,需要对原料进行脱硫、去灰等处理,以确保合成气的纯度和稳定性。
2. 合成气净化:合成气中含有一氧化碳、二氧化碳、氮气等杂质,需要进行净化处理。
通常采用吸附剂、冷却和凝析等方法,去除其中的杂质,提高合成气的纯度。
3. 催化反应:在合成气净化后,将其引入甲醇合成反应器中进行催化反应。
催化剂通常采用金属氧化物或贵金属,如铜、锌、铑等。
反应器温度、压力、催化剂选择等因素将直接影响甲醇的合成效果。
4. 分离提纯:在甲醇合成反应后,需要进行甲醇的分离和提纯。
通常采用蒸馏、回流和精馏等技术,将甲醇与未反应的气体或杂质分离,得到高纯度的甲醇产品。
三、合成气制甲醇设备选型合成气制甲醇的设备选型是确保工艺顺利进行的重要环节。
在选择设备时,需要考虑以下几个方面:1. 反应器选择:反应器是催化反应的核心设备,对反应效果有着直接影响。
在选择反应器时,需要考虑反应物的流动性、催化剂的服用性和反应温度的控制性等因素。
常见的反应器类型包括固定床反应器、流化床反应器和管式反应器等。
2. 分离设备选择:分离设备是将甲醇与未反应的气体或杂质进行分离的关键设备。
根据甲醇和原料气体的性质和比例,可以选择蒸馏塔、萃取塔和吸附塔等设备。

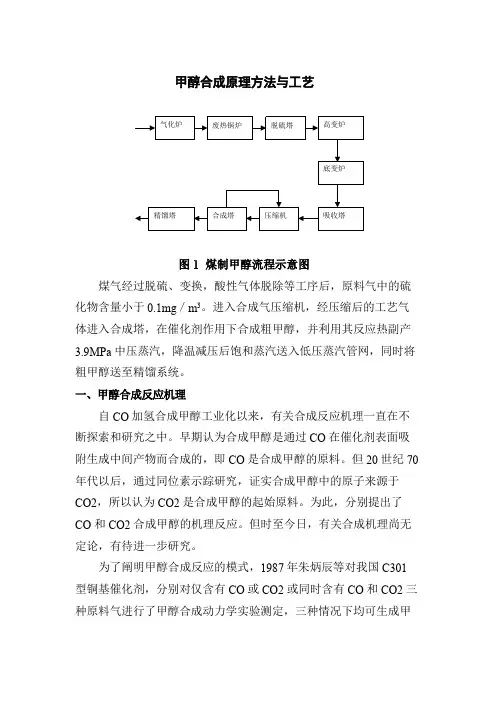

甲醇合成原理方法与工艺图1煤制甲醇流程示意图煤气经过脱硫、变换,酸性气体脱除等工序后,原料气中的硫化物含量小于0.1mg/m3。
进入合成气压缩机,经压缩后的工艺气体进入合成塔,在催化剂作用下合成粗甲醇,并利用其反应热副产3.9MPa中压蒸汽,降温减压后饱和蒸汽送入低压蒸汽管网,同时将粗甲醇送至精馏系统。
一、甲醇合成反应机理自CO加氢合成甲醇工业化以来,有关合成反应机理一直在不断探索和研究之中。
早期认为合成甲醇是通过CO在催化剂表面吸附生成中间产物而合成的,即CO是合成甲醇的原料。
但20世纪70年代以后,通过同位素示踪研究,证实合成甲醇中的原子来源于CO2,所以认为CO2是合成甲醇的起始原料。
为此,分别提出了CO和CO2合成甲醇的机理反应。
但时至今日,有关合成机理尚无定论,有待进一步研究。
为了阐明甲醇合成反应的模式,1987年朱炳辰等对我国C301型铜基催化剂,分别对仅含有CO或CO2或同时含有CO和CO2三种原料气进行了甲醇合成动力学实验测定,三种情况下均可生成甲醇,试验说明:在一定条件下,CO和CO2均可在铜基催化剂表面加氢生成甲醇。
因此基于化学吸附的CO连续加氢而生成甲醇的反应机理被人们普遍接受。
对甲醇合成而言,无论是锌铬催化剂还是铜基催化剂,其多相(非匀相)催化过程均按下列过程进行:①扩散——气体自气相扩散到气体一催化剂界面;②吸附——各种气体组分在催化剂活性表面上进行化学吸附;③表面吸附——化学吸附的气体,按照不同的动力学假说进行反应形成产物;④解析——反应产物的脱附;⑤扩散——反应产物自气体一催化剂界面扩散到气相中去。
甲醇合成反应的速率,是上述五个过程中的每一个过程进行速率的总和,但全过程的速率取决于最慢步骤的完成速率。
研究证实,过程①与⑤进行得非常迅速,过程②与④的进行速率较快,而过程③分子在催化剂活性界面的反应速率最慢,因此,整个反应过程的速率取决于表面反应的进行速率。
提高压力、升高温度均可使甲醇合成反应速率加快,但从热力学角度分析,由于CO、C02和H2合成甲醇的反应是强放热的体积缩小反应,提高压力、降低温度有利于化学平衡向生成甲醇的方向移动,同时也有利于抑制副反应的进行。

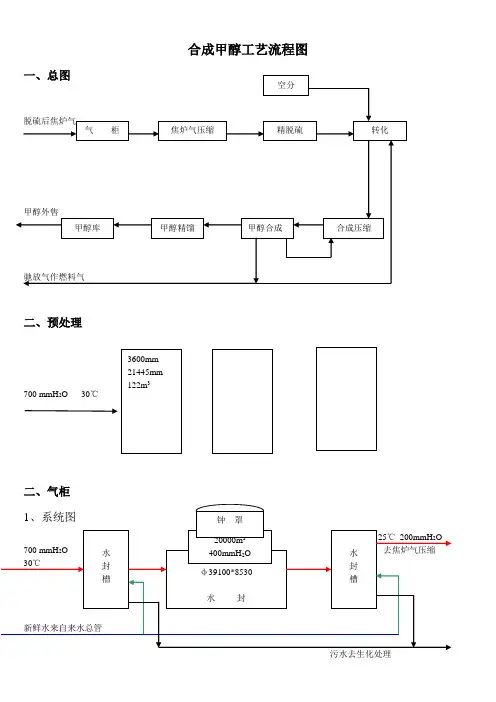

合成甲醇工艺流程图二、预处理700 mmH 2O 30℃二、气柜2、物料平衡表三、焦炉气压缩1、系统图0.3172Mpa 140℃40℃2、物料平衡表注意:停车时造成煤气放散30000Nm3/h2、物料平衡表原材料消耗定额及消耗量表(生产甲醇耗煤气Nm3/吨)催化剂、化学品消耗定额及消耗量表三废排放量表四、转化在转化炉中焦炉气发生如下反应:2H2+O2=H2O+115.48kcal (1) 2CH4+O2=2CO+4H2+17.0kcal (2) CH4+H2O=CO+3H2-49.3kcal (3) CH4+CO2=2CO+2H2-59.1kcal (4) CO+H2O=CO2+H2+9.8kcal (5) 反应最终按(5)达到平衡。
2、物料平衡表(2)危险物料特性装置危险性物料主要物性表(3)催化剂技术规格催化剂技术规格(4)物料消耗(消耗定额以吨甲醇产品计)主要节能措施:燃料气使用甲醇合成工段的弛放气,合理利用了废气。
利用转化气副产中压蒸汽,可回收热量13.85x103kw,并利用转化气预热锅炉给水和脱盐水,可回收热量12.1x103kw,充分回收了反应热。
五、合成气压缩2、物料平衡(1)本装置(630#)为10万吨/年甲醇合成装置的合成气压缩机组,处理新鲜气量46951Nm3/h(干),循环气量259592Nm3/h,合成气出口压力为6.0MPa(A)。
除部分接管外,整个装置由压缩机厂成套供应。
合成气压缩机为离心式二合一机组,由汽轮机驱动,汽轮机为抽汽凝汽式。
正常操作时无三废排放,压缩机运转产生的噪声经消音、隔离处理后可降至85dBA以下。
(2)装置危险性物料主要物性表动力消耗主要节能措施:1、压缩机采用汽轮机驱动,减少了电力消耗。
2、二级射汽抽气器用凝汽器冷凝下来的冷凝液作冷却介质,节省了循环水用量。
合成塔中进行的反应是在催化剂的作用下进行甲醇合成反应CO+2H2=CH3OH+Q CO2+3H2=CH3OH+H2O+Q 副反应: 4CO+8H2=C4H9OH+3H2O 8CO+17H2=C8H18+8H2O 等2、物料平衡(1)原材料技术规格(2)产品技术规格(3)催化剂、吸附剂、化学品技术规格(4)装置危险性物料主要物性(5)消耗A 原材料消耗定额及消耗量B 动力(水、电、汽、气)消耗定额及消耗量C 催化剂、吸附剂和化学品消耗定额及消耗量D 三废排放量E 主要节能措施利用反应热副产蒸汽,回收高位热能5.6x106kcal/h.利用洗醇塔回收弛放气中的甲醇,减少产品损失,每年可回收甲醇874吨。

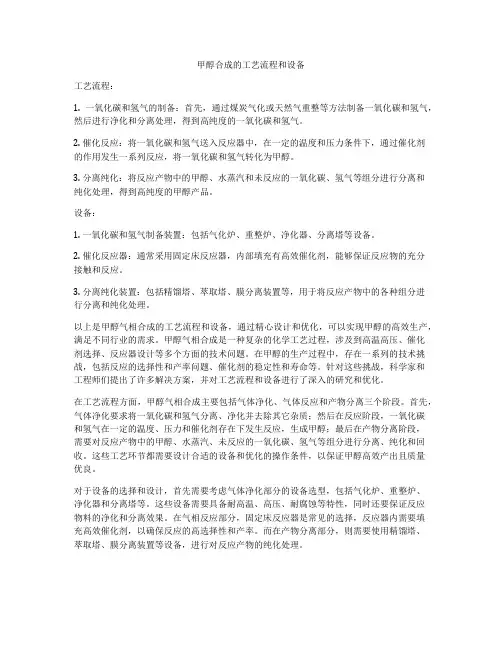

甲醇合成的工艺流程和设备工艺流程:1. 一氧化碳和氢气的制备:首先,通过煤炭气化或天然气重整等方法制备一氧化碳和氢气,然后进行净化和分离处理,得到高纯度的一氧化碳和氢气。
2. 催化反应:将一氧化碳和氢气送入反应器中,在一定的温度和压力条件下,通过催化剂的作用发生一系列反应,将一氧化碳和氢气转化为甲醇。
3. 分离纯化:将反应产物中的甲醇、水蒸汽和未反应的一氧化碳、氢气等组分进行分离和纯化处理,得到高纯度的甲醇产品。
设备:1. 一氧化碳和氢气制备装置:包括气化炉、重整炉、净化器、分离塔等设备。
2. 催化反应器:通常采用固定床反应器,内部填充有高效催化剂,能够保证反应物的充分接触和反应。
3. 分离纯化装置:包括精馏塔、萃取塔、膜分离装置等,用于将反应产物中的各种组分进行分离和纯化处理。
以上是甲醇气相合成的工艺流程和设备,通过精心设计和优化,可以实现甲醇的高效生产,满足不同行业的需求。
甲醇气相合成是一种复杂的化学工艺过程,涉及到高温高压、催化剂选择、反应器设计等多个方面的技术问题。
在甲醇的生产过程中,存在一系列的技术挑战,包括反应的选择性和产率问题、催化剂的稳定性和寿命等。
针对这些挑战,科学家和工程师们提出了许多解决方案,并对工艺流程和设备进行了深入的研究和优化。
在工艺流程方面,甲醇气相合成主要包括气体净化、气体反应和产物分离三个阶段。
首先,气体净化要求将一氧化碳和氢气分离、净化并去除其它杂质;然后在反应阶段,一氧化碳和氢气在一定的温度、压力和催化剂存在下发生反应,生成甲醇;最后在产物分离阶段,需要对反应产物中的甲醇、水蒸汽、未反应的一氧化碳、氢气等组分进行分离、纯化和回收。
这些工艺环节都需要设计合适的设备和优化的操作条件,以保证甲醇高效产出且质量优良。
对于设备的选择和设计,首先需要考虑气体净化部分的设备选型,包括气化炉、重整炉、净化器和分离塔等。
这些设备需要具备耐高温、高压、耐腐蚀等特性,同时还要保证反应物料的净化和分离效果。
甲醇合成的工艺流程和设备甲醇是一种重要的化工原料,广泛应用于化工、医药、食品等领域。
甲醇的合成工艺流程主要包括天然气制甲醇和煤制甲醇两种。
以下将以天然气制甲醇为例,介绍甲醇的合成工艺流程和设备。
1. 甲醇合成工艺流程甲醇的合成主要通过气相合成法进行,该方法通过一系列复杂的催化反应将一氧化碳和氢气合成甲醇。
具体的工艺流程如下:- 天然气→天然气净化→变化转换反应→合成气→合成气净化→合成气改质→甲醇合成→甲醇回收2. 甲醇合成设备甲醇合成设备主要包括催化反应器、冷凝器、分离塔等:- 催化反应器:将一氧化碳和氢气催化反应生成甲醇,需要具有较高的反应活性和选择性。
- 冷凝器:用于冷却和凝结合成气中的甲醇,使其形成液体甲醇。
- 分离塔:用于将液体甲醇从残余的气相中分离出来,保证甲醇的纯度和回收率。
3. 甲醇生产过程甲醇生产过程主要包括天然气的催化转变、合成气的制备、甲醇的合成和甲醇的回收等环节。
整个过程需要耗费大量的热能和电能,因此需要具备较为完备的能源设施和配套设备。
总的来说,甲醇的合成工艺流程较为复杂,需要涉及多个催化反应和分离过程,所需要的设备也比较繁杂。
企业在进行甲醇合成生产时,需要充分考虑到工艺流程和设备配置,确保生产过程的高效稳定。
甲醇是一种重要的化学品,其合成工艺的复杂性和对能源的依赖性使得甲醇工业在全球范围内备受关注。
天然气制甲醇是目前全球最为主流的甲醇生产工艺。
下面将详细介绍甲醇的合成工艺流程和设备,以及在甲醇生产过程中可能出现的关键技术和挑战。
4. 甲醇合成过程甲醇的合成工艺主要涉及以下几个过程:4.1 天然气制备合成气首先,天然气需要在天然气净化设备中进行净化处理,去除其中的硫化氢、二氧化碳和水等杂质。
通过石灰石和干燥剂的吸附、脱硫等处理,可使天然气达到合成气制备的要求。
然后,经催化转化反应,天然气中的甲烷和水蒸气进行高温反应,生成一氧化碳和氢气,形成合成气。
4.2 合成气的制备合成气是由一氧化碳和氢气所组成的气体混合物,它是甲醇合成的重要中间产物。
编号:No。

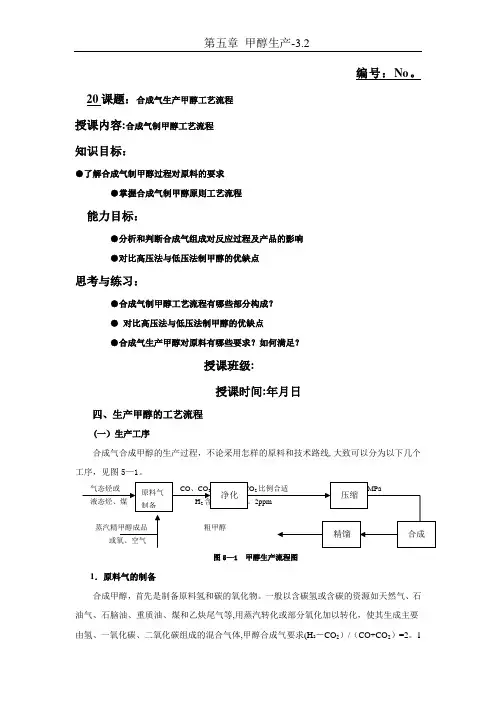

20课题:合成气生产甲醇工艺流程授课内容:合成气制甲醇工艺流程知识目标:●了解合成气制甲醇过程对原料的要求●掌握合成气制甲醇原则工艺流程能力目标:●分析和判断合成气组成对反应过程及产品的影响●对比高压法与低压法制甲醇的优缺点思考与练习:●合成气制甲醇工艺流程有哪些部分构成?●对比高压法与低压法制甲醇的优缺点●合成气生产甲醇对原料有哪些要求?如何满足?授课班级:授课时间:年月日四、生产甲醇的工艺流程(一)生产工序合成气合成甲醇的生产过程,不论采用怎样的原料和技术路线,大致可以分为以下几个工序,见图5—1。
图5—1 甲醇生产流程图1.原料气的制备合成甲醇,首先是制备原料氢和碳的氧化物。
一般以含碳氢或含碳的资源如天然气、石油气、石脑油、重质油、煤和乙炔尾气等,用蒸汽转化或部分氧化加以转化,使其生成主要由氢、一氧化碳、二氧化碳组成的混合气体,甲醇合成气要求(H2-CO2)/(CO+CO2)=2。
1左右.合成气中还含有未经转化的甲烷和少量氮,显然,甲烷和氮不参加甲醇合成反应,其含量越低越好,但这与制备原料气的方法有关;另外,根据原料不同,原料气中还可能含有少量有机和无机硫的化合物.为了满足氢碳比例,如果原料气中氢碳不平衡,当氢多碳少时(如以甲烷为原料),则在制造原料气时,还要补碳,一般采用二氧化碳,与原料同时进入设备;反之,如果碳多,则在以后工序要脱去多余的碳(以CO2形式)。
2.净化净化有两个方面:一是脱除对甲醇合成催化剂有毒害作用的杂质,如含硫的化合物。
原料气中硫的含量即使降至1ppm,对铜系催化剂也有明显的毒害作用,因而缩短其使用寿命,对锌系催化剂也有一定的毒害。
经过脱硫,要求进入合成塔气体中的硫含量降至小于0。
2ppm。
脱硫的方法一般有湿法和干法两种.脱硫工序在整个制甲醇工艺流程中的位置,要根据原料气的制备方法而定。
如以管式炉蒸汽转化的方法,因硫对转化用镍催化剂也有严重的毒害作用,脱硫工序需设置在原料气设备之前;其它制原料气方法,则脱硫工序设置在后面.二是调节原料气的组成,使氢碳比例达到前述甲醇合成的比例要求,其方法有两种。
甲醇合成原理方法与工艺甲醇是一种重要的化学品和能源材料,其合成方法和工艺有多种。
下面将介绍几种常见的甲醇合成原理方法与工艺。
1.一步合成法一步合成法是将合成气(一氧化碳和氢气)在催化剂作用下直接转化为甲醇。
常用的催化剂有氧化锌和铜、氧化物和铁、氧化铬等。
合成气经过低温换热器和冷凝器后,进入氢气含量调节器,以调整合成气中CO和H2的比例。
然后,合成气进入反应器,在催化剂的作用下发生甲醇合成反应。
反应后的混合气经过冷凝器冷却,生成液相产物甲醇。
2.二步合成法二步合成法是将合成气先转化为甲醛,再将甲醛转化为甲醇。
该方法一般采用低温和高压条件进行反应,反应路线较复杂。
首先,合成气通过蒸汽重整反应器进行重整反应,产生含有甲醛的气体混合物。
然后,将气体混合物经过冷凝器冷却,生成液态的甲醛。
接下来,甲醛经过换热器的加热,进入甲醇合成反应器,通过催化剂的作用,甲醛与氢气发生反应生成甲醇。
反应后的产物通过冷却和分离工艺得到甲醇。
3.生物质转化法生物质转化法是利用生物质资源(如木材、秸秆等)通过气化或水解等方式制备合成气,再将合成气转化为甲醇。
在生物质气化过程中,原料经过热解、气化和转化等步骤,最终得到合成气。
合成气进一步通过合成反应,生成甲醇。
该方法可综合利用生物质资源,并具有可持续发展的特点。
甲醇合成的工艺包括前处理、合成反应和后处理三个阶段。
前处理包括合成气净化和控制气体比例,以保证反应物的质量和比例适合甲醇合成反应。
合成反应阶段通过调节反应温度、压力和催化剂的制备和加载等方式,控制甲醇合成反应的速率和选择性。
后处理阶段主要是通过冷却器、冷凝器和分离器等设备,将反应产物分离和纯化,得到高纯度的甲醇。
甲醇合成方法和工艺的选择取决于资源条件、技术水平、经济效益等因素。
不同的方法和工艺都有其优点和局限性,需要根据具体情况进行选择。
随着科学技术的进步和环境保护要求的提高,新的合成方法和工艺也在不断研究和发展中,以提高甲醇合成的效率和环境友好性。

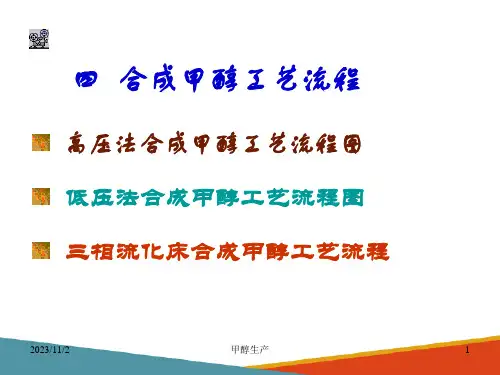

生产甲醇的几种流程图(一)甲醇的生产流程图(二)高压法合成甲醇工艺流程1-合成塔;2-水冷凝器;3-甲醇分离器;4-循环压缩机;5-铁油分离器;6-粗甲醇中间槽(三)低压法生产甲醇的原理流程图1加热炉2转化炉 3废热锅炉 4加热器 5脱硫器 6 、24、21、17、12为水冷器7气液分离器 8合成气三段离心式压缩机 9循环气压缩机10甲醇合成塔 11、15 热交换器 13甲醇分离器 14 粗甲醇中间槽16脱轻组分塔 18分离塔 19、22 再沸器20甲醇精馏塔 23 CO2吸收塔(四)甲醇生产高压法、中压法、低压法三种方法及区别高压工艺流程一般指的是使用锌铬催化剂,在300—400℃,30MPa高温高压下合成甲醇的过程。
自从1923年第一次用这种方法合成甲醇成功后,差不多有50年的时间,世界上合成甲醇生产都沿用这种方法,仅在设计上有某些细节不同,例如甲醇合成塔内移热的方法有冷管型连续换热式和冷激型多段换热式两大类;反应气体流动的方式有轴向和径向或者二者兼有的混合型式;有副产蒸汽和不副产蒸汽的流程等。
近几年来,我国开发了25-27MPa压力下在铜基催化剂上合成甲醇的技术,出口气体中甲醇含量4%左右,反应温度230-290℃。
ICl低压甲醇法为英国ICl公司在1966年研究成功的甲醇生产方法。
从而打破了甲醇合成的高压法的垄断,这是甲醇生产工艺上的一次重大变革,它采用51-1型铜基催化剂,合成压力5MPa。
ICl法所用的合成塔为热壁多段冷激式,结构简单,每段催化剂层上部装有菱形冷激气分配器,使冷激气均匀地进入催化剂层,用以调节塔内温度。
低压法合成塔的型式还有联邦德国Lurgi公司的管束型副产蒸汽合成塔及美国电动研究所的三相甲醇合成系统。
70年代,我国轻工部四川维尼纶厂从法国Speichim公司引进了一套以乙炔尾气为原料日产300吨低压甲醇装置(英国ICI专利技术)。
80年代,齐鲁石化公司第二化肥厂引进了联邦德国Lurge公司的低压甲醇合成装置。
