冲蚀磨损

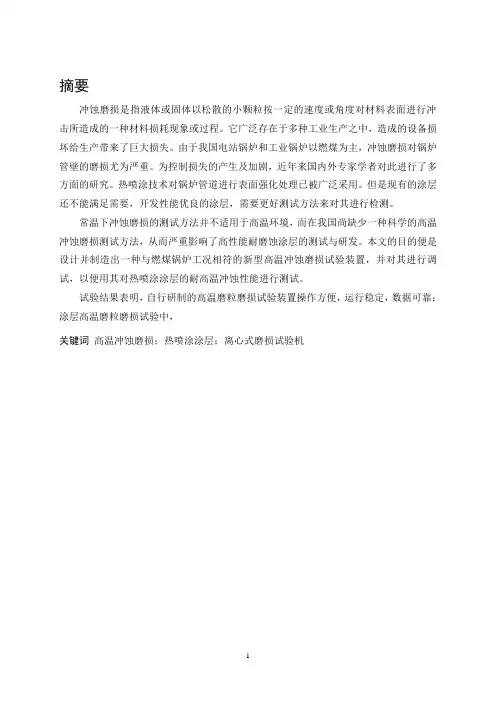

摘要冲蚀磨损是指液体或固体以松散的小颗粒按一定的速度或角度对材料表面进行冲击所造成的一种材料损耗现象或过程。

它广泛存在于多种工业生产之中，造成的设备损坏给生产带来了巨大损失。

由于我国电站锅炉和工业锅炉以燃煤为主，冲蚀磨损对锅炉管壁的磨损尤为严重。

为控制损失的产生及加剧，近年来国内外专家学者对此进行了多方面的研究。

热喷涂技术对锅炉管道进行表面强化处理已被广泛采用。

但是现有的涂层还不能满足需要，开发性能优良的涂层，需要更好测试方法来对其进行检测。

常温下冲蚀磨损的测试方法并不适用于高温环境，而在我国尚缺少一种科学的高温冲蚀磨损测试方法，从而严重影响了高性能耐磨蚀涂层的测试与研发。

本文的目的便是设计并制造出一种与燃煤锅炉工况相符的新型高温冲蚀磨损试验装置，并对其进行调试，以便用其对热喷涂涂层的耐高温冲蚀性能进行测试。

试验结果表明，自行研制的高温磨粒磨损试验装置操作方便，运行稳定，数据可靠；涂层高温磨粒磨损试验中，关键词高温冲蚀磨损；热喷涂涂层；离心式磨损试验机ABSTRACT Key words1. 绪论1.1课题背景冲蚀磨损是指液体或固体以松散的小颗粒按一定的速度或角度对材料表面进行冲击所造成的一种材料损耗现象或过程。

它广泛存在于机械、冶金、能源、建材、航空、航天等许多工业部门,已成为材料破坏或设备失效的重要原因之一[1] 。

据有关资料统计：在所有发生事故的锅炉管道中约有1/3是由于冲蚀磨损造成的；在用管道输送物料的气动运输装置中, 弯头处的冲蚀磨损比直通部分的磨损大约严重50倍；泥浆泵、杂质泵的过流部件损坏约有50%以上是由冲蚀磨损引起的[2]。

我国电站锅炉和工业锅炉以燃煤为主。

动力用煤质量低劣，含灰量和含硫量均较高,特别是燃煤电厂的高温高压燃煤锅炉的水冷壁管、过热器管、再热器管、省煤器管(简称锅炉“四管”)因受高温氧化、热腐蚀和冲蚀的影响，壁厚减薄严重，极易造成泄漏和爆管事故,给锅炉的运行带来了多方面的损失。

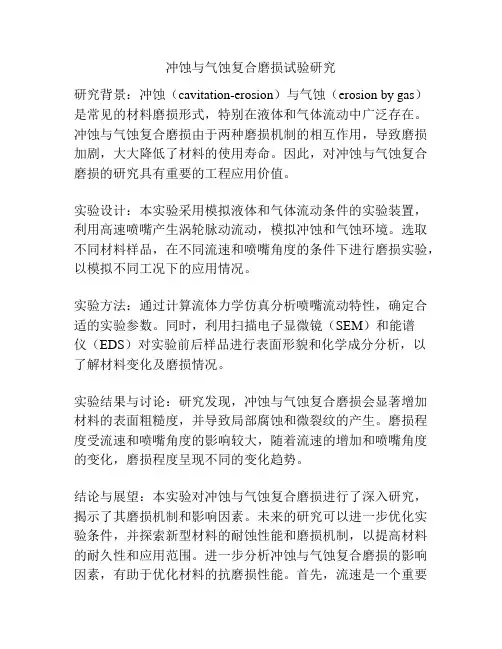

冲蚀与气蚀复合磨损试验研究研究背景：冲蚀（cavitation-erosion）与气蚀（erosion by gas）是常见的材料磨损形式，特别在液体和气体流动中广泛存在。

冲蚀与气蚀复合磨损由于两种磨损机制的相互作用，导致磨损加剧，大大降低了材料的使用寿命。

因此，对冲蚀与气蚀复合磨损的研究具有重要的工程应用价值。

实验设计：本实验采用模拟液体和气体流动条件的实验装置，利用高速喷嘴产生涡轮脉动流动，模拟冲蚀和气蚀环境。

选取不同材料样品，在不同流速和喷嘴角度的条件下进行磨损实验，以模拟不同工况下的应用情况。

实验方法：通过计算流体力学仿真分析喷嘴流动特性，确定合适的实验参数。

同时，利用扫描电子显微镜（SEM）和能谱仪（EDS）对实验前后样品进行表面形貌和化学成分分析，以了解材料变化及磨损情况。

实验结果与讨论：研究发现，冲蚀与气蚀复合磨损会显著增加材料的表面粗糙度，并导致局部腐蚀和微裂纹的产生。

磨损程度受流速和喷嘴角度的影响较大，随着流速的增加和喷嘴角度的变化，磨损程度呈现不同的变化趋势。

结论与展望：本实验对冲蚀与气蚀复合磨损进行了深入研究，揭示了其磨损机制和影响因素。

未来的研究可以进一步优化实验条件，并探索新型材料的耐蚀性能和磨损机制，以提高材料的耐久性和应用范围。

进一步分析冲蚀与气蚀复合磨损的影响因素，有助于优化材料的抗磨损性能。

首先，流速是一个重要的影响因素。

较高的流速会增加冲蚀和气蚀的威力，使材料更容易受到磨损。

其次，喷嘴角度也会对磨损程度产生影响。

不同角度下的液体和气体流动所产生的冲击力和剪切力不同，导致材料的磨损情况有所差异。

大量的实验数据和分析表明，不同材料对冲蚀与气蚀复合磨损的抗性存在较大差异。

例如，对于金属材料而言，具有较高硬度和抗腐蚀性能的材料往往具有较好的抗磨损能力。

此外，表面处理和涂层技术也被广泛应用于提高材料的抗磨损性能。

通过适当的表面处理，可以增加材料的表面硬度和粗糙度，使其更加耐冲蚀和气蚀。

磨损失效是机械设备和零部件的三种主要失效形式———断裂、腐蚀和磨损失效形式之一。

通常磨损过程是一个渐进的过程,正常情况下磨损直接的结果也并非灾难性的,因此,人们容易忽视对磨损失效重要性的认识。

实际上,机械设备的磨损失效造成的经济损失是巨大的[1～10,15]。

美国曾有统计,每年因磨损造成的经济损失占其国民生产总值的4%。

2004年底由中国工程院和国家自然科学基金委共同组织的北京摩擦学科与工程前沿研讨会的资料显示,磨损损失了世界一次能源的三分之一,机电设备的70%损坏是由于各种形式的磨损而引起的;我国的GDP只占世界的4%,却消耗了世界的30%以上的钢材;我国每年因摩擦磨损造成的经济损失在1000亿人民币以上,仅磨料磨损每年就要消耗300多万吨金属耐磨材料。

可见减摩、抗磨工作具有节能节材、资源充分利用和保障安全的重要作用,越来越受到国内外的重视。

因此,研究磨损失效的原因,制定抗磨对策、减少磨损耗材、提高机械设备和零件的安全寿命有很大的社会和经济效益。

1 磨损和磨损失效的主要类型磨损———由于机械作用造成物体表面材料逐渐损耗。

磨损失效———由于材料磨损引起的机械产品丧失应有的功能。

通常,按照磨损机理和磨损系统中材料与磨料、材料与材料之间的作用方式划分,磨损的主要类型可分为磨料磨损、粘着磨损、冲蚀磨损、疲劳磨损、腐蚀磨损和微动磨损等类型。

1.1 磨料磨损由外部进入摩擦面间的硬颗粒或突出物在较软材料的表面上犁刨出很多沟纹,产生材料的迁移而造成的一种磨损现象称为磨料磨损。

影响这种磨损的主要因素:在多数情况下,材料的硬度越高,耐磨性越好;磨损量随磨损磨粒平均尺寸的增加而增大;磨损量随着磨粒硬度的增大而加大等。

1.2 粘着磨损在两摩擦表面相对滑动时,材料发生"冷焊"后便从一个表面转移到另一个表面,成为表面凸起物,促使摩擦表面进一步磨损的现象称为粘着磨损。

影响粘着磨损的主要因素:同类的摩擦副材料比异类材料容易粘着,采用表面处理(如热处理、喷镀、化学处理等)可以减少粘着磨损;脆性材料比塑性材料抗粘着能力高;材料表面粗糙度值越小,抗粘着能力也越强;控制摩擦表面的温度,采用的润滑剂等可减轻粘着磨损等。

高质量文章撰写过程利用了高度概括性和条理性来深入了解DPM的冲蚀磨损计算过程，以满足客户的需求并提供一致的信息。

一、简介DPM是离散相模型（Discrete Phase Model）的简称。

它是一种用于模拟多相流体中颗粒动力学的数值方法。

DPM主要用于模拟多相流体中离散物质（如颗粒）的动态行为，如颗粒的运动、传热和传质等。

二、冲蚀磨损计算过程1. 设定颗粒属性在DPM冲蚀磨损计算中，首先需要设定颗粒的属性。

这包括颗粒的密度、直径、质量流率等。

这些属性将影响颗粒在流体中的运动和与固体表面的相互作用。

2. 求解颗粒运动方程DPM利用颗粒运动方程来描述颗粒在流体中的运动。

运动方程考虑了颗粒的惯性、阻力和重力等因素，可以准确地预测颗粒在流体中的轨迹和速度。

3. 计算颗粒与固体表面的相互作用在DPM中，颗粒与固体表面的相互作用是通过磨损模型来描述的。

磨损模型考虑了颗粒与固体表面之间的撞击和磨损过程，可以计算出颗粒对固体表面造成的冲蚀磨损量。

4. 分析结果并优化设计DPM计算得到的冲蚀磨损结果可以用于分析系统的耐久性和寿命，并优化设计方案，以提高系统的可靠性和使用寿命。

三、流程优化和工程应用1. 流程优化DPM冲蚀磨损计算过程中的关键是如何准确地描述颗粒在流体中的运动和与固体表面的相互作用。

需要不断优化颗粒属性和磨损模型，并对计算结果进行验证和修正，以提高计算精度和可靠性。

2. 工程应用DPM冲蚀磨损计算在航空航天、能源、化工等领域有着广泛的应用。

在气动机械中，DPM可以用于预测叶片和导向叶片受到颗粒冲蚀磨损的情况，从而指导叶片的材料选择和结构设计。

四、总结DPM冲蚀磨损计算过程通过对多相流体中颗粒动力学的数值模拟，可以准确地预测颗粒在流体中的运动和与固体表面的相互作用，从而为系统的耐久性和寿命提供可靠的计算结果。

在工程应用中，DPM可以用于优化设计，提高系统的可靠性和使用寿命。

通过不断优化流程和磨损模型，DPM冲蚀磨损计算将在更多领域发挥重要作用。

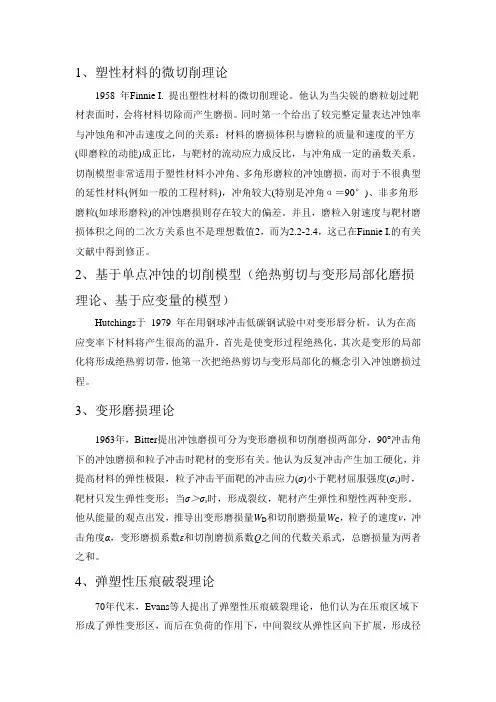

1、塑性材料的微切削理论1958 年Finnie I. 提出塑性材料的微切削理论。

他认为当尖锐的磨粒划过靶材表面时，会将材料切除而产生磨损。

同时第一个给出了较完整定量表达冲蚀率与冲蚀角和冲击速度之间的关系：材料的磨损体积与磨粒的质量和速度的平方(即磨粒的动能)成正比，与靶材的流动应力成反比，与冲角成一定的函数关系。

切削模型非常适用于塑性材料小冲角、多角形磨粒的冲蚀磨损，而对于不很典型的延性材料(例如一般的工程材料)，冲角较大(特别是冲角α＝90°)、非多角形磨粒(如球形磨粒)的冲蚀磨损则存在较大的偏差。

并且，磨粒入射速度与靶材磨损体积之间的二次方关系也不是理想数值2，而为2.2-2.4，这已在Finnie I.的有关文献中得到修正。

2、基于单点冲蚀的切削模型（绝热剪切与变形局部化磨损理论、基于应变量的模型）Hutchings于1979 年在用钢球冲击低碳钢试验中对变形唇分析，认为在高应变率下材料将产生很高的温升，首先是使变形过程绝热化，其次是变形的局部化将形成绝热剪切带，他第一次把绝热剪切与变形局部化的概念引入冲蚀磨损过程。

3、变形磨损理论1963年，Bitter提出冲蚀磨损可分为变形磨损和切削磨损两部分，90°冲击角下的冲蚀磨损和粒子冲击时靶材的变形有关。

他认为反复冲击产生加工硬化，并提高材料的弹性极限，粒子冲击平面靶的冲击应力(σ)小于靶材屈服强度(σs)时，靶材只发生弹性变形；当σ＞σs时，形成裂纹，靶材产生弹性和塑性两种变形。

他从能量的观点出发，推导出变形磨损量W D和切削磨损量W C，粒子的速度v，冲击角度α，变形磨损系数ε和切削磨损系数Q之间的代数关系式，总磨损量为两者之和。

4、弹塑性压痕破裂理论70年代末，Evans等人提出了弹塑性压痕破裂理论，他们认为在压痕区域下形成了弹性变形区，而后在负荷的作用下，中间裂纹从弹性区向下扩展，形成径向裂纹。

同时，在最初的负荷超过中间裂纹的门槛值时，即使没有持续负荷，材料的残余应力也会导致横向裂纹的扩展。

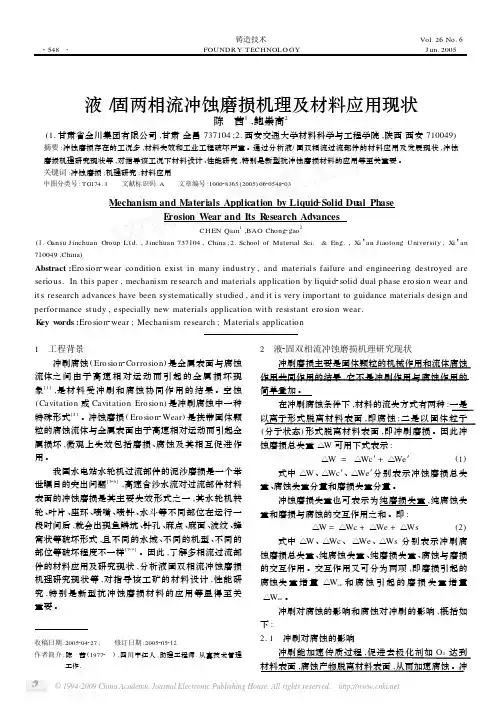

收稿日期:2005204227; 修订日期:2005205212作者简介:陈　茜(19772　),四川中江人,助理工程师.从事技术管理工作1铸造技术FOUNDR Y TECHNOLO GY Vol.26No.6J un.2005液/固两相流冲蚀磨损机理及材料应用现状陈　茜1,鲍崇高2(1.甘肃省金川集团有限公司,甘肃金昌737104;2.西安交通大学材料科学与工程学院,陕西西安710049)摘要:冲蚀磨损存在的工况多,材料失效和工业工程破坏严重。

通过分析液/固双相流过流部件的材料应用及发展现状,冲蚀磨损机理研究现状等,对指导该工况下材料设计、性能研究,特别是新型抗冲蚀磨损材料的应用等至关重要。

关键词:冲蚀磨损;机理研究;材料应用中图分类号:T G174.1 文献标识码:A 文章编号:100028365(2005)0620548203Mechanism and Materials Application by Liquid 2Solid Du al PhaseE rosion Wear and Its R esearch AdvancesCH EN Qian 1,BAO Chong 2gao 2(1.Gansu Jinchuan Group Ltd.,Jinchuan 737104,China ;2.School of Material Sci.&Eng.,Xi ’an Jiaotong University ,Xi ’an 710049,China )Abstract :Erosion 2wear conditio n exist in many industry ,and materials failure and engineering dest royed are serious.In t his paper ,mechanism research and materials application by liquid 2solid dual p hase ero sion wear and it s research advances have been systematically st udied ,and it is very important to guidance materials design and performance st udy ,especially new materials application wit h resistant erosion wear.K ey w ords :Ero sion 2wear ;Mechanism research ;Materials application 1　工程背景冲刷腐蚀(Ero sion 2Corro sion )是金属表面与腐蚀流体之间由于高速相对运动而引起的金属损坏现象[1],是材料受冲刷和腐蚀协同作用的结果。

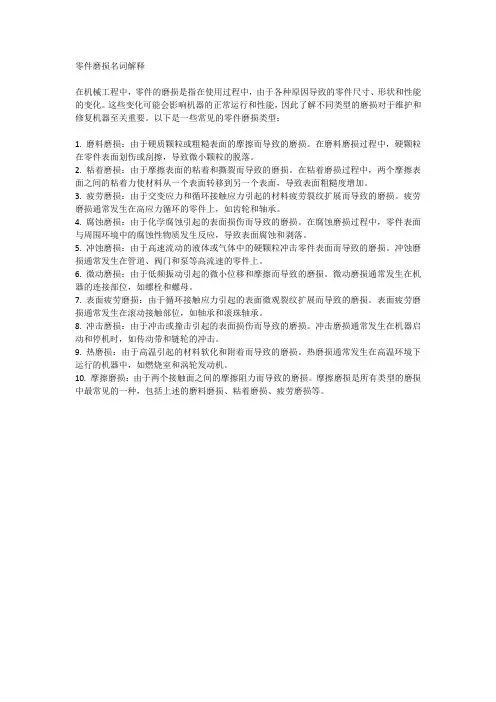

零件磨损名词解释在机械工程中，零件的磨损是指在使用过程中，由于各种原因导致的零件尺寸、形状和性能的变化。

这些变化可能会影响机器的正常运行和性能，因此了解不同类型的磨损对于维护和修复机器至关重要。

以下是一些常见的零件磨损类型：1. 磨料磨损：由于硬质颗粒或粗糙表面的摩擦而导致的磨损。

在磨料磨损过程中，硬颗粒在零件表面划伤或刮擦，导致微小颗粒的脱落。

2. 粘着磨损：由于摩擦表面的粘着和撕裂而导致的磨损。

在粘着磨损过程中，两个摩擦表面之间的粘着力使材料从一个表面转移到另一个表面，导致表面粗糙度增加。

3. 疲劳磨损：由于交变应力和循环接触应力引起的材料疲劳裂纹扩展而导致的磨损。

疲劳磨损通常发生在高应力循环的零件上，如齿轮和轴承。

4. 腐蚀磨损：由于化学腐蚀引起的表面损伤而导致的磨损。

在腐蚀磨损过程中，零件表面与周围环境中的腐蚀性物质发生反应，导致表面腐蚀和剥落。

5. 冲蚀磨损：由于高速流动的液体或气体中的硬颗粒冲击零件表面而导致的磨损。

冲蚀磨损通常发生在管道、阀门和泵等高流速的零件上。

6. 微动磨损：由于低频振动引起的微小位移和摩擦而导致的磨损。

微动磨损通常发生在机器的连接部位，如螺栓和螺母。

7. 表面疲劳磨损：由于循环接触应力引起的表面微观裂纹扩展而导致的磨损。

表面疲劳磨损通常发生在滚动接触部位，如轴承和滚珠轴承。

8. 冲击磨损：由于冲击或撞击引起的表面损伤而导致的磨损。

冲击磨损通常发生在机器启动和停机时，如传动带和链轮的冲击。

9. 热磨损：由于高温引起的材料软化和附着而导致的磨损。

热磨损通常发生在高温环境下运行的机器中，如燃烧室和涡轮发动机。

10. 摩擦磨损：由于两个接触面之间的摩擦阻力而导致的磨损。

摩擦磨损是所有类型的磨损中最常见的一种，包括上述的磨料磨损、粘着磨损、疲劳磨损等。

概述水力机械磨损与防护措施水力机械是利用水流能量从而转换为机械能的装置，广泛应用于水电站、水泵站、水利灌溉和城市供水等领域。

长期运行中水力机械不可避免地会出现磨损现象，严重影响设备的性能和寿命。

本文将从水力机械磨损的原因、类型和防护措施等方面进行概述，并提出相应的建议和解决方案。

一、磨损原因1. 液体冲蚀磨损液体冲蚀磨损是水力机械常见的一种磨损形式，主要是由于水流中悬浮的泥沙颗粒对设备表面的冲刷磨损，通常发生在水泵、水轮机叶轮和导叶等部件上。

特别是在河流水电站、灌溉渠道和污水处理装置中，冲刷磨损更加严重。

2. 磨粒磨损磨粒磨损是由于机械设备内部存在颗粒物质，随着水流或机械运动，在设备表面不断磨损，进而导致设备的表面形成磨损凹坑。

这种磨损主要发生在水泵、阀门和管道内部。

3. 疲劳磨损水力机械在长期运行过程中，受到高速水流和持续不断的压力冲击，设备表面易产生疲劳裂纹，从而引起疲劳磨损。

特别是在水轮机轴承和密封环等部位，疲劳磨损十分常见。

4. 腐蚀磨损腐蚀磨损主要是由于水流中存在的化学物质对设备表面的腐蚀作用，如氧化铁、氯化物等。

腐蚀后的设备表面失去原有的光洁性并且附着物质，导致设备磨损性能下降。

以上几种水力机械磨损的原因，都会直接影响设备的性能和寿命，因此需要采取相应的防护措施和维护保养。

二、磨损类型水力机械磨损的类型多种多样，主要包括表面磨损、疲劳磨损、腐蚀磨损、冲蚀磨损等。

1. 表面磨损表面磨损是水力机械表面因受外力（如水流、颗粒物质、化学物质等）作用而导致的磨损现象，主要表现为表面凹坑、磨损痕迹和表面失去光洁。

三、防护措施1. 表面保护采用耐磨涂层或耐磨材料覆盖设备表面，以增加设备表面的硬度和耐磨性。

对水泵叶轮、导叶和水轮机叶片等部件采用涂覆耐磨涂层，能够有效地提高设备的抗磨损性能。

2. 流体动态压力润滑通过改善水力机械设备内部的流体动态压力系统，降低设备运行时的摩擦磨损。

采用油润滑、水润滑或润滑膜等方式，有效减少设备的摩擦磨损。

管理及其他M anagement and other 冲蚀磨损的数值模型研究分析马 莹，文 波摘要：机器管道、涡轮机叶片等机器关键部件受到气体、固体颗粒、浆料等的冲击，会造成大量的冲蚀磨损，降低材料的使用寿命与安全系数。

冲蚀磨损主要是受到固体颗粒、气-固、液-固等的冲击造成，如何能有效的评估冲蚀磨损情况，预测零件的使用寿命、选择合适的材料是研究的主要难题。

本文介绍了固体颗粒对材料的冲蚀磨损机制，并引入了固体颗粒的入射角、速度、冲蚀时间、性能、温度和靶材性能等因素，分别对冲蚀磨损情况进行总结。

文章采用优化方法进行建模，克服现有实验的难点，提升材料研究周期，降低研究成本。

本文介绍了国内外冲蚀磨损数值模拟研究现状，选择Johnson-Cook模型作为材料的本构模型和失效模型，讲述了不同种情况下单粒子和多粒子的冲蚀模拟研究，并对冲蚀磨损下一阶段研究工作方向和存在的问题进行了阐述。

关键词：冲蚀磨损；性能特点；有限元数学建模；FEM生活中存在着各种摩擦，而摩擦必然会导致磨损。

冲蚀磨损是一种常见的磨损现象，广泛存在于自然界和社会生产生活中。

比如在采矿机器的气动输送管道中，物料对管道壁的磨损，尤其是弯头处更为严重；或者炼钢炉输气管道被燃烧的灰尘冲蚀；喷砂机的喷嘴受到砂粒的冲蚀；还有航空飞机涡轮盘受到风沙等砂粒的冲刷磨损等等。

据统计，冲蚀磨损约占总磨损的8%。

而在管道输送物料过程中，弯头处的冲蚀磨损占直通部分磨损的50倍；在对锅炉管道的失效分析中，约有1/3的管道事故是由冲蚀磨损引起的。

此外，在航空飞机起飞或降落以及风沙多发地区低空飞行时，发动机的热端部位如涡轮盘会遭受到超高速、小粒径的较低通量冲刷磨损，此种情况下的运行温度可达550℃至900℃，被称为高温高速冲刷磨损。

因此，冲蚀磨损在工业生产中造成了严重的损失和危害。

因此，对冲蚀磨损机理进行分析，并对材料所受的磨损情况进行预估研究非常重要。

冲蚀磨损是指材料在受到小而松散的流动颗粒冲击时表面发生破坏的磨损现象。

磨损基本类型
1．磨粒磨损：也简称磨损，外界硬颗粒或摩擦表面上的硬突起在摩擦过程中引起表层材料脱落的磨损。

（获得较高的磨粒磨损寿命的条件是材料表面硬度最少为磨粒硬度的1.3倍）
2.粘着磨损：又称胶合，当摩擦表面的轮廓峰在相互作用的各点处由于瞬时温升和压力发生“冷焊”后，在相对运动时，材料从一个表面迁移到另一个表面，便形成了粘着磨损，严重时会造成运动副咬死。

3.疲劳磨损：又称作点蚀，是由于摩擦表面材料微体积在交变的摩擦力作用下，反复变形所产生的材料疲劳所引起的机械磨损。

4．冲蚀磨损：流动的液体或气体中所夹带的硬质物体或硬质颗粒冲击零件表面所引起的机械磨损。

5．腐蚀磨损：摩擦表面材料所在环境的化学或电化学作用下引起的腐蚀，在摩擦副相对运动时所产生的磨损即为腐蚀磨损。

6．微动磨损：如果两接触表面宏观上是相对静止的，但是受环境的影响下，以小于100μm的振幅彼此做相对运动，这样的接触表面也会出现磨损，称其为微动磨损或微动腐蚀磨损。

是一种复合型磨损。

1。

1、磨损的分类:按照表面破坏机理特征，磨损可以分为磨料磨损、粘着磨损、表面疲劳磨损、腐蚀磨损和微动磨损等。

前三种是磨损的基本类型，后两种只在某些特定条件下才会发生。

磨料磨损：物体表面与硬质颗粒或硬质凸出物（包括硬金属）相互摩擦引起表面材料损失。

粘着磨损：摩擦副相对运动时，由于固相焊合作用的结果，造成接触面金属损耗。

表面疲劳磨损：两接触表面在交变接触压应力的作用下，材料表面因疲劳而产生物质损失。

腐蚀磨损：零件表面在摩擦的过程中，表面金属与周围介质发生化学或电化学反应，因而出现的物质损失。

微动磨损：两接触表面间没有宏观相对运动，但在外界变动负荷影响下，有小振幅的相对振动（小于100μm），此时接触表面间产生大量的微小氧化物磨损粉末，因此造成的磨损称为微动磨损轴套轴颈轴头磨损容易造成设备带伤运行，造成生产效率低、加速设备老化、影响产品质量等一系列危害，严重时会造成设备被迫停机或者整条生产线的停机，造成生产时间的损耗，延误交货日期，甚至造成严重的安全生产事故，个别行业的设备因轴套磨损，生产被迫停机检修甚至出现过整条生产线全部报废的事故，造成企业一夜之间被迫破产。

磨损是零部件失效的一种基本类型。

通常意义上来讲，磨损是指零部件几何尺寸（体积）变小。

零部件失去原有设计所规定的功能称为失效。

失效包括完全丧失原定功能；功能降低和有严重损伤或隐患，继续使用会失去可靠性及安全性和安全性。

(1)跑合磨损阶段（图中0a段）新的摩擦副在运行初期，由于对偶表面的表面粗糙度值较大，实际接触面积较小，接触点数少而多数接触点的面积又较大，接触点粘着严重，因此磨损率较大。

但随着跑合的进行，表面微峰峰顶逐渐磨去，表面粗糙度值降低，实际接触面积增大，接触点数增多，磨损率降低，为稳定磨损阶段创造了条件。

为了避免跑合磨损阶段损坏摩擦副，因此跑合磨损阶段多采取在空车或低负荷下进行；为了缩短跑合时间，也可采用含添加剂和固体润滑剂的润滑材料，在一定负荷和较高速度下进行跑合。

磨损的分类.doc磨损是物体表面在运动中逐渐损失材料的过程。

根据不同的分类方法，磨损可以有多种分类方式。

以下是一些常见的磨损类型：1.粘着磨损：粘着磨损是由于接触表面之间的摩擦力导致表面材料转移而引起的。

它通常发生在两个接触表面之间，其中一个表面的材料会粘附在另一个表面上。

粘着磨损可能会导致表面疲劳裂纹和剥落。

2.磨料磨损：磨料磨损是由于硬颗粒或硬凸起物对表面造成的刮擦和切削作用而引起的。

它通常发生在表面与硬质颗粒或凸起物接触时，如砂轮、磨石或切削刀具等。

磨料磨损可能会导致表面划伤、切削痕迹或沟槽。

3.疲劳磨损：疲劳磨损是由于接触表面在交变应力作用下产生的裂纹和剥落而引起的。

它通常发生在承受循环载荷的接触表面，如齿轮、轴承或滚动轴承等。

疲劳磨损可能会导致表面出现疲劳裂纹和剥落。

4.腐蚀磨损：腐蚀磨损是由于接触表面与周围介质发生化学反应而引起的。

它通常发生在暴露于大气、水或其他化学物质的表面。

腐蚀磨损可能会导致表面腐蚀、锈蚀或脱落。

5.冲蚀磨损：冲蚀磨损是由于高速流动的液体或气体中的硬颗粒对表面造成的冲击和切削作用而引起的。

它通常发生在如液体输送管道、风力发电叶片等高速流动的液体或气体中。

冲蚀磨损可能会导致表面坑洼、沟槽或剥落。

此外，根据磨损发生的速度和程度，还可以将磨损分为慢速磨损、中速磨损和快速磨损。

慢速磨损是指表面逐渐损失少量材料，通常是由于摩擦力或微量切削作用引起的；中速磨损是指表面损失适量的材料，通常是由于切削、磨削或刮擦作用引起的；快速磨损是指表面迅速损失大量材料，通常是由于冲击、碰撞或撕裂作用引起的。

在实际应用中，可以根据不同的分类方法将磨损进行细分，以便更好地理解其发生原因和机理，从而采取有效的措施降低磨损对设备性能和使用寿命的影响。

例如，针对粘着磨损，可以采取表面处理、润滑等措施来降低摩擦力；针对磨料磨损，可以采取控制环境、使用耐磨材料等措施来减少硬颗粒或凸起物对表面的刮擦和切削作用；针对疲劳磨损，可以优化结构设计、提高材料强度和韧性等措施来提高表面的抗疲劳性能；针对腐蚀磨损，可以采用防腐材料、表面涂层等措施来提高表面的耐腐蚀性能；针对冲蚀磨损，可以采取改变流速、降低流中硬颗粒的浓度等措施来减轻流体对表面的冲击和切削作用。

管道冲蚀磨损机理研究与预防管道冲蚀磨损是管道输送过程中常见的问题,主要由于管道中流体的高速冲刷和摩擦导致。

这些问题不仅影响管道的输送能力,还会对管道的使用寿命和安全性造成威胁。

因此,研究管道冲蚀磨损机理,并采取有效的预防措施,对于提高管道的输送能力和延长管道的使用寿命具有重要意义。

本文将介绍管道冲蚀磨损的机理及其影响因素,然后重点探讨如何采取有效的预防措施。

一、管道冲蚀磨损的机理管道冲蚀磨损是由于流体在管道中受到高速冲刷和摩擦而引起的。

具体来说,流体在管道中运动时,由于管道内部的摩擦和压力,会使管道表面产生微观的凹凸,这些凹凸运动会加剧流体的冲刷,从而导致管道表面受到磨损。

2.1 流体力学特性管道冲蚀磨损主要受到流体的特性的影响,包括流体的速度、压力、粘度、温度等。

当流体的速度较高时,会产生强烈的冲刷作用,使管道表面受到磨损;而当流体的压力较低时,由于流体的摩擦较小,管道表面的磨损也会相应减少。

2.2 管道内部因素管道内部因素也是导致管道冲蚀磨损的重要因素,包括管道的几何形状、材料、涂层等。

管道的几何形状不合理,如管道内部存在弯曲、凸起、不平等区域,会导致流体在管道中运动不畅,进而加剧磨损;管道的材料和涂层也会影响到管道的强度和耐磨性。

2.3 流体控制流体的控制也是影响管道冲蚀磨损的重要因素,包括流体的输送方式、流量调节等。

当流体的输送方式不当,如流量过大或过小,管道内部会产生较大的压力或摩擦力,从而导致管道的磨损加剧。

二、有效的预防措施针对管道冲蚀磨损的机理和影响因素,可以采取以下有效的预防措施:2.1 设计合理的管道结构设计合理的管道结构是减少管道冲蚀磨损的关键,包括选择合适的管道材料、合理的管道几何形状、合理的管道布局等。

2.2 改善管道材料选用合适的管道材料是减少管道冲蚀磨损的关键,包括选用强度高、耐磨性好的材料,采用复合涂层等。

2.3 进行涂层处理进行涂层处理是减少管道冲蚀磨损的有效措施,包括使用抗冲刷涂层、抗磨损涂层等。

冲蚀是指材料受到小而松散的流动粒子冲击时表面出现破坏的一类磨损现象。

其定义可以描述为固相表面同含有固相粒子的流体接触做相对运动其表面材料所发生的损耗。

携带固相粒子的流体可以是高速气流，也可以是液流。

天然气中的固相杂质在高速流动时会冲蚀管壁，这对管壁有非常大的剪切和冲蚀作用。

而不同的天然气输量会造成管道中天然气速度、固相速度、固相浓度等参数沿管道剖面不断变化从而使得混合物的冲蚀能力发生变化。

流体及磨粒速度、冲蚀角度、冲蚀时间、硬度等影响因素，弯头曲率半径和外形改变对其冲蚀磨损也有较大影响。

对针形节流阀进行气固两相流冲刷磨蚀的数值仿真，得到节流阀阀腔受介质冲蚀严重的部位，提出了降低节流阀冲蚀磨损率的措施。

粒子对材料的冲蚀程度可以用冲蚀率来衡量，其定义为单位重量粒子对材料造成的重量损失。

冲击角指粒子入射轨迹与靶材表面的夹角。

粒子的速度是影响材料冲蚀率的重要因素，当介质的流速大于冲蚀临界流速，粒子的冲击速度与材料的冲蚀率:ε=Kv n。

当粒子的尺寸在20~200μm之间时，磨损率与粒子尺寸(假定为球形)成正相关；而当粒子的大小增加到临界值D时，粒子的大小继续增加，磨损率却几乎保持不变，这种现象称为“尺寸效应”。

相对颗粒高速撞击壁面产生的冲蚀磨损，接触磨损对材料的磨损程度要小的多。

对材料冲蚀的研究多采用旋转冲蚀试验机来完成。

采用开放式系统, 混有磨料颗粒的高压水完成对试件的冲蚀作用后不再循环使用, 从而避免了旋转冲蚀试验机冲蚀作用变弱（经与试件和器壁碰撞后会发生破碎、尺寸减小等现象）的缺点。

随着颗粒冲击角的逐步增大, 冲蚀速率呈现了先增大, 当冲击角为。

时冲蚀速率达到45°最大值, 后减小, 直至冲击角达到90°。

对于脆性材料颗粒的垂直入射角低于15°时对材料有剧烈冲蚀作用。

塑性材料在15～30°冲蚀角时,冲蚀磨损率出现最大值,脆性材料在一般情况下最大冲蚀磨损率在接近90°冲蚀角处。
