PTC电加热器
节能、安全、环保，可自动调节室温，达到设定需求
结构紧凑、体积小、安装方便
适用于电动车、混合动力车等各种车型
可按客户要求订做
适用于纯电动汽车、电动卡车、低压代步车
一、分档PTC加热器
1、型号：PFJ-4/350
2、额定热流量: 4KW
3、额定电压: DC 350V
4、外形尺寸: 262X172X47.5mm
5、重量: 1.8Kg
二、PWM控制加热器（整车输入控制信号）
1、型号：PFJ-4/350WZ
2、额定热流量: 4KW（全功率）
3、额定电压: DC 350V
4、单机质量： 1.4Kg
5、外形尺寸: 265X172X47.5
专利号：201210053827.X
适用于电动
客车、无轨电
车、电动卡车
1、型号：PFJ-5C/380(600)
2、电机额定电压：DC24V
3、电机功率：180W
4、发热体额定电压：380V
5、额定电功率：5KW
6、外形尺寸：418X170X300
7、重量：6.5Kg。

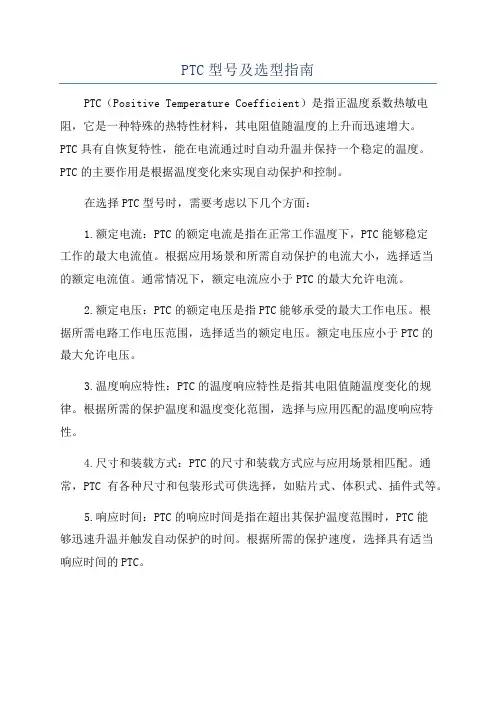

PTC型号及选型指南
PTC（Positive Temperature Coefficient）是指正温度系数热敏电阻，它是一种特殊的热特性材料，其电阻值随温度的上升而迅速增大。
PTC具有自恢复特性，能在电流通过时自动升温并保持一个稳定的温度。
PTC的主要作用是根据温度变化来实现自动保护和控制。
在选择PTC型号时，需要考虑以下几个方面：
1.额定电流：PTC的额定电流是指在正常工作温度下，PTC能够稳定
工作的最大电流值。
根据应用场景和所需自动保护的电流大小，选择适当
的额定电流值。
通常情况下，额定电流应小于PTC的最大允许电流。
2.额定电压：PTC的额定电压是指PTC能够承受的最大工作电压。
根
据所需电路工作电压范围，选择适当的额定电压。
额定电压应小于PTC的
最大允许电压。
3.温度响应特性：PTC的温度响应特性是指其电阻值随温度变化的规律。
根据所需的保护温度和温度变化范围，选择与应用匹配的温度响应特性。
4.尺寸和装载方式：PTC的尺寸和装载方式应与应用场景相匹配。
通常，PTC有各种尺寸和包装形式可供选择，如贴片式、体积式、插件式等。
5.响应时间：PTC的响应时间是指在超出其保护温度范围时，PTC能
够迅速升温并触发自动保护的时间。
根据所需的保护速度，选择具有适当
响应时间的PTC。
6.安全性能：PTC应具备良好的安全性能，能够在过压、过流、过温等异常情况下快速响应并切断电路。
选择具有较高安全性能的PTC可以提高系统的可靠性和稳定性。

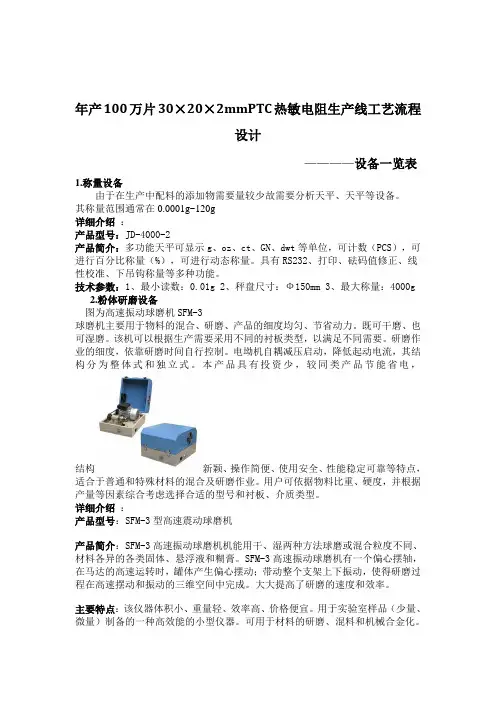

年产100万片30×20×2mmPTC热敏电阻生产线工艺流程设计————设备一览表1.称量设备由于在生产中配料的添加物需要量较少故需要分析天平、天平等设备。
其称量范围通常在0.0001g~120g详细介绍：产品型号：JD-4000-2产品简介：多功能天平可显示g、oz、ct、GN、dwt等单位，可计数（PCS），可进行百分比称量（%），可进行动态称量。
具有RS232、打印、砝码值修正、线性校准、下吊钩称量等多种功能。
技术参数：1、最小读数：0.01g 2、秤盘尺寸：Ф150mm 3、最大称量：4000g2.粉体研磨设备图为高速振动球磨机SFM-3球磨机主要用于物料的混合、研磨、产品的细度均匀、节省动力。
既可干磨、也可湿磨。
该机可以根据生产需要采用不同的衬板类型，以满足不同需要。
研磨作业的细度，依靠研磨时间自行控制。
电坳机自耦减压启动，降低起动电流，其结构分为整体式和独立式。
本产品具有投资少，较同类产品节能省电，结构新颖、操作简便、使用安全、性能稳定可靠等特点，适合于普通和特殊材料的混合及研磨作业。
用户可依据物料比重、硬度，并根据产量等因素综合考虑选择合适的型号和衬板、介质类型。
详细介绍：产品型号：SFM-3型高速震动球磨机产品简介：SFM-3高速振动球磨机机能用干、湿两种方法球磨或混合粒度不同、材料各异的各类固体、悬浮液和糊膏。
SFM-3高速振动球磨机有一个偏心摆轴，在马达的高速运转时，罐体产生偏心摆动；带动整个支架上下振动，使得研磨过程在高速摆动和振动的三维空间中完成。
大大提高了研磨的速度和效率。
主要特点：该仪器体积小、重量轻、效率高、价格便宜。
用于实验室样品（少量、微量）制备的一种高效能的小型仪器。
可用于材料的研磨、混料和机械合金化。
技术参数：额定电压：AC 220V，额定功率：180W，定时范围：0-120分钟摆震频1200周/分钟，进料粒度：<1mm，出料粒度：最小可至0.1μm，每罐最大装料量：球磨罐容积的三分之一，外形尺寸：405×265×260mm。

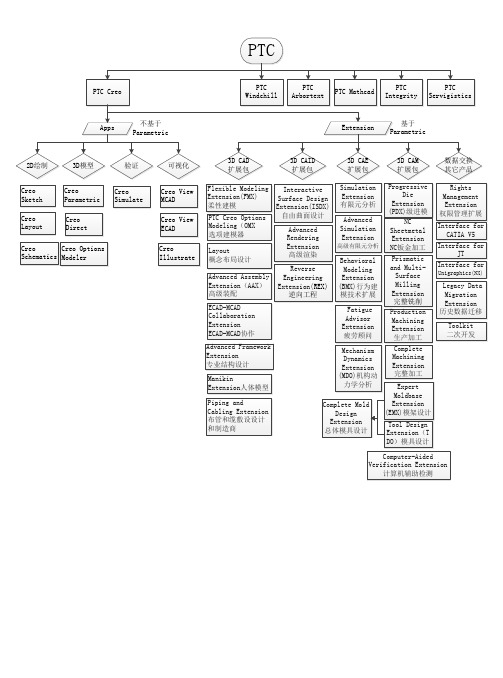

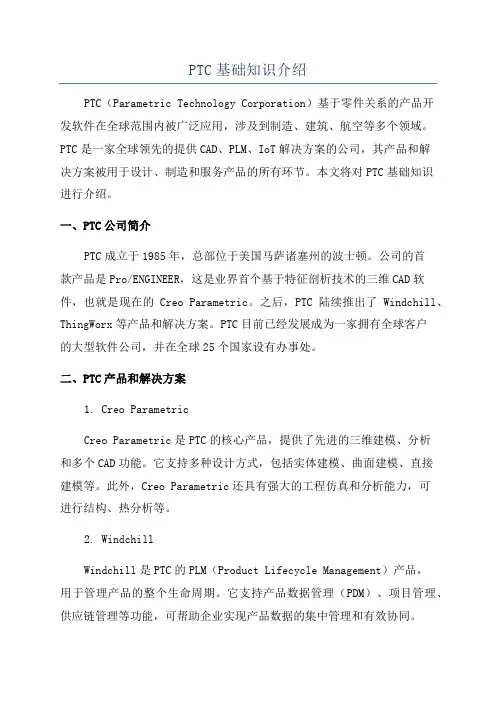

PTC基础知识介绍PTC（Parametric Technology Corporation）基于零件关系的产品开发软件在全球范围内被广泛应用，涉及到制造、建筑、航空等多个领域。
PTC是一家全球领先的提供CAD、PLM、IoT解决方案的公司，其产品和解决方案被用于设计、制造和服务产品的所有环节。
本文将对PTC基础知识进行介绍。
一、PTC公司简介PTC成立于1985年，总部位于美国马萨诸塞州的波士顿。
公司的首款产品是Pro/ENGINEER，这是业界首个基于特征剖析技术的三维CAD软件，也就是现在的Creo Parametric。
之后，PTC陆续推出了Windchill、ThingWorx等产品和解决方案。
PTC目前已经发展成为一家拥有全球客户的大型软件公司，并在全球25个国家设有办事处。
二、PTC产品和解决方案1. Creo ParametricCreo Parametric是PTC的核心产品，提供了先进的三维建模、分析和多个CAD功能。
它支持多种设计方式，包括实体建模、曲面建模、直接建模等。
此外，Creo Parametric还具有强大的工程仿真和分析能力，可进行结构、热分析等。
2. WindchillWindchill是PTC的PLM（Product Lifecycle Management）产品，用于管理产品的整个生命周期。
它支持产品数据管理（PDM）、项目管理、供应链管理等功能，可帮助企业实现产品数据的集中管理和有效协同。
3. ThingWorxThingWorx是一个IoT（Internet of Things）平台，用于连接和管理物联网设备。
它帮助企业实现设备之间的连接、数据采集和分析，提供了可视化的用户界面和应用开发工具。
4. VuforiaVuforia是PTC的增强现实（AR）解决方案，用于为企业提供增强现实应用开发平台。
通过Vuforia，企业可以将虚拟内容与现实环境进行结合，实现虚实融合的用户体验。

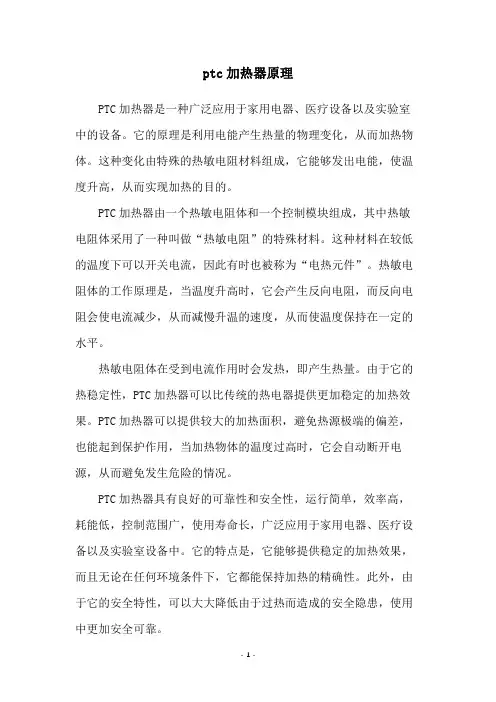

ptc加热器原理
PTC加热器是一种广泛应用于家用电器、医疗设备以及实验室中的设备。
它的原理是利用电能产生热量的物理变化，从而加热物体。
这种变化由特殊的热敏电阻材料组成，它能够发出电能，使温度升高，从而实现加热的目的。
PTC加热器由一个热敏电阻体和一个控制模块组成，其中热敏电阻体采用了一种叫做“热敏电阻”的特殊材料。
这种材料在较低的温度下可以开关电流，因此有时也被称为“电热元件”。
热敏电阻体的工作原理是，当温度升高时，它会产生反向电阻，而反向电阻会使电流减少，从而减慢升温的速度，从而使温度保持在一定的水平。
热敏电阻体在受到电流作用时会发热，即产生热量。
由于它的热稳定性，PTC加热器可以比传统的热电器提供更加稳定的加热效果。
PTC加热器可以提供较大的加热面积，避免热源极端的偏差，也能起到保护作用，当加热物体的温度过高时，它会自动断开电源，从而避免发生危险的情况。
PTC加热器具有良好的可靠性和安全性，运行简单，效率高，耗能低，控制范围广，使用寿命长，广泛应用于家用电器、医疗设备以及实验室设备中。
它的特点是，它能够提供稳定的加热效果，而且无论在任何环境条件下，它都能保持加热的精确性。
此外，由于它的安全特性，可以大大降低由于过热而造成的安全隐患，使用中更加安全可靠。
总之，PTC加热器是一种利用热敏电阻体的特殊材料发生变化，在较低温度下可以开关电流，使加热物体升温的有效加热方法。
它具有良好的可靠性和安全性，运行简单，效率高，耗能低，控制范围广，使用寿命长，广泛应用于家用电器、医疗设备以及实验室等设备，是一种十分理想的加热方法。
PTC型号及选型指南PRG系列陶瓷贴⽚⾃WMZ13A过流过压保WMZ12AⅠ过流保护WMZ12A Ⅱ过流过载智能电表线圈变压器通讯接⼝保护热敏电WMZ13A 汽车⽤过流LED灯具⾃恢复式过智能电表⽤⾃恢复式WMZ13B系列继电器阻PTC热敏电阻模块电容上电防浪涌冲击⾃恢复热敏电阻逆变焊机滤波电容上电浪涌抑制⾃恢复热敏电阻变频器储能电容浪涌抑制⾃恢复PTC热敏电阻逆变电源滤波电容上电浪涌抑制⾃恢复热敏电阻伺服驱动板滤波电容上电浪涌抑制⾃恢复热敏电阻WMZ12B 140V过流保护PTC热敏电阻WMZ12C 30V/60V 过流保护PTC热敏电阻WMZ12D 15V/18V 过流保护PTC热敏电阻600Vac通讯设备交换机过流过载保护PTC热敏电阻550Vac仪器/仪表/机过流过载保护PTC 热敏电阻250Vac配线架过流过载保护PTC热敏电阻WMZ7消磁PTC热敏电阻WMZ91裸⽚冰箱压缩机启动PTC热敏电阻壳装压缩机启动PTC热敏电阻250Vac配线架过流过载保护⾃恢复PTC热敏电阻通⽤PTC过热保护温度传感器KTY系列电机⽤温度传感器电机PTC热保护温度传感器贴⽚过热保护PTC热敏电阻测温型线性PTC热敏电阻插件过热保护PTC热敏电阻SMD贴⽚线性PTC热敏电阻NXP(恩智浦)KTY系列热敏电阻LED恒流补偿热敏电阻PTC热敏电阻器三⼤特性：BaTiO3陶瓷是⼀种典型的铁电材料，常温下其电阻率⼤于1012Ω.cm，相对介电常数⾼达104，是⼀种优良的陶瓷电容器材料。
在这种材料中引⼊稀⼟元素如Y、Nb等，可使其电阻率下降到10Ω.cm以下，成为具有很⼤的正温度系数的半导体陶瓷材料，在居⾥温度以上⼏⼗度的温度范围内，其电阻率可增⼤4-10个数量级，产⽣PTC效应。
这种效应是⼀种晶界效应，只有多晶陶瓷材料才具有。
正是由于这种PTC效应，PTC热敏电阻器得到了极其⼴泛的应⽤。
根据应⽤领域划分，PTC热敏电阻器有三⼤特性：电阻-温度特性；伏安特性；电流时间特性。

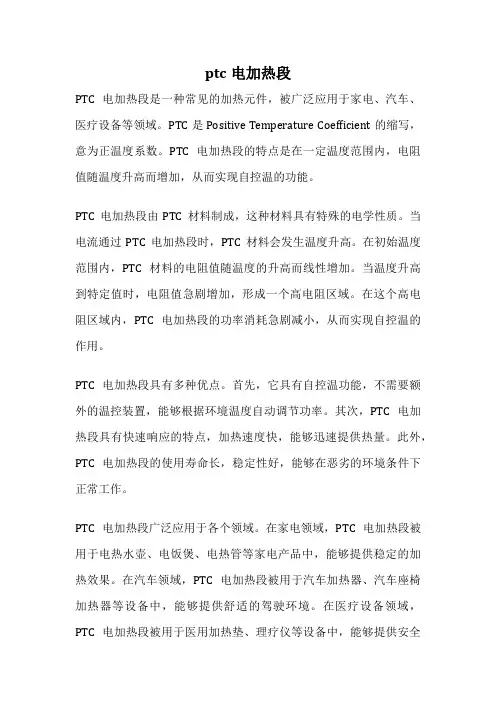

ptc电加热段PTC电加热段是一种常见的加热元件，被广泛应用于家电、汽车、医疗设备等领域。
PTC是Positive Temperature Coefficient的缩写，意为正温度系数。
PTC电加热段的特点是在一定温度范围内，电阻值随温度升高而增加，从而实现自控温的功能。
PTC电加热段由PTC材料制成，这种材料具有特殊的电学性质。
当电流通过PTC电加热段时，PTC材料会发生温度升高。
在初始温度范围内，PTC材料的电阻值随温度的升高而线性增加。
当温度升高到特定值时，电阻值急剧增加，形成一个高电阻区域。
在这个高电阻区域内，PTC电加热段的功率消耗急剧减小，从而实现自控温的作用。
PTC电加热段具有多种优点。
首先，它具有自控温功能，不需要额外的温控装置，能够根据环境温度自动调节功率。
其次，PTC电加热段具有快速响应的特点，加热速度快，能够迅速提供热量。
此外，PTC电加热段的使用寿命长，稳定性好，能够在恶劣的环境条件下正常工作。
PTC电加热段广泛应用于各个领域。
在家电领域，PTC电加热段被用于电热水壶、电饭煲、电热管等家电产品中，能够提供稳定的加热效果。
在汽车领域，PTC电加热段被用于汽车加热器、汽车座椅加热器等设备中，能够提供舒适的驾驶环境。
在医疗设备领域，PTC电加热段被用于医用加热垫、理疗仪等设备中，能够提供安全可靠的加热效果。
PTC电加热段作为一种常见的加热元件，具有自控温、快速响应、长寿命等优点，被广泛应用于各个领域。
它的作用是提供稳定的加热效果，使人们能够享受到舒适的生活和工作环境。
随着科技的不断进步，PTC电加热段的应用前景将更加广阔。
我们相信，在不久的将来，PTC电加热段将会在更多领域发挥重要作用，为人们的生活带来更多的便利和舒适。
PTC风加热器的零部件构成PTC风加热器（Positive Temperature Coefficient Heater）是一种常见的加热设备，利用PTC材料的特性来加热空气。
它由多个零部件组成，每个零部件都起着关键的作用。
本文将详细介绍PTC风加热器的零部件构成。
1. 外壳PTC风加热器的外壳是保护内部元件的重要组成部分。
它通常由耐高温、耐腐蚀的材料制成，如金属或塑料。
外壳上通常有散热孔或散热片，以增强散热效果。
2. PTC元件PTC元件是PTC风加热器最核心的零部件。
它由特殊的半导体材料制成，具有正温度系数（Positive Temperature Coefficient）特性。
当电流通过PTC元件时，其电阻会随温度升高而增加，从而实现自稳定和可控制的加热效果。
3. 散热片散热片位于PTC元件周围，用于增强散热效果。
它通常由金属材料制成，具有良好的导热性能。
散热片的设计和布局直接影响PTC风加热器的散热效果和加热均匀性。
4. 风扇风扇是PTC风加热器中用于循环空气的零部件。
它通过旋转叶片产生强风，将周围的空气吸入加热器内部并排出。
风扇通常由电机、叶片和外壳组成。
5. 控制电路控制电路是PTC风加热器中用于控制温度和功率的关键部分。
它通常包括温度传感器、开关、电源等组件。
控制电路可以根据设定的温度范围自动调节PTC元件的工作状态，以实现恒温加热。
6. 电源线电源线是将PTC风加热器与电源连接起来的部分。
它通常由绝缘材料包裹，以确保安全使用。
7. 控制面板控制面板是PTC风加热器上用于设定参数和显示状态的部分。
它通常包括按钮、显示屏等组件，用户可以通过控制面板来设定加热温度、功率等参数。
8. 安全保护装置安全保护装置是为了确保PTC风加热器的安全使用而设计的零部件。
它通常包括过温保护器、过流保护器等。
当PTC风加热器出现异常情况时，安全保护装置会自动断开电源，避免事故发生。
9. 其他附件除了上述主要零部件外，PTC风加热器还可能配备其他附件，如滤网、灯泡等。
年产100万片30×20×2mmPTC热敏电阻生产线工艺流程设计————设备一览表1.称量设备由于在生产中配料的添加物需要量较少故需要分析天平、天平等设备。
其称量范围通常在0.0001g~120g详细介绍：产品型号：JD-4000-2产品简介：多功能天平可显示g、oz、ct、GN、dwt等单位，可计数（PCS），可进行百分比称量（%），可进行动态称量。
具有RS232、打印、砝码值修正、线性校准、下吊钩称量等多种功能。
技术参数：1、最小读数：0.01g 2、秤盘尺寸：Ф150mm 3、最大称量：4000g2.粉体研磨设备图为高速振动球磨机SFM-3球磨机主要用于物料的混合、研磨、产品的细度均匀、节省动力。
既可干磨、也可湿磨。
该机可以根据生产需要采用不同的衬板类型，以满足不同需要。
研磨作业的细度，依靠研磨时间自行控制。
电坳机自耦减压启动，降低起动电流，其结构分为整体式和独立式。
本产品具有投资少，较同类产品节能省电，结构新颖、操作简便、使用安全、性能稳定可靠等特点，适合于普通和特殊材料的混合及研磨作业。
用户可依据物料比重、硬度，并根据产量等因素综合考虑选择合适的型号和衬板、介质类型。
详细介绍：产品型号：SFM-3型高速震动球磨机产品简介：SFM-3高速振动球磨机机能用干、湿两种方法球磨或混合粒度不同、材料各异的各类固体、悬浮液和糊膏。
SFM-3高速振动球磨机有一个偏心摆轴，在马达的高速运转时，罐体产生偏心摆动；带动整个支架上下振动，使得研磨过程在高速摆动和振动的三维空间中完成。
大大提高了研磨的速度和效率。
主要特点：该仪器体积小、重量轻、效率高、价格便宜。
用于实验室样品（少量、微量）制备的一种高效能的小型仪器。
可用于材料的研磨、混料和机械合金化。
技术参数：额定电压：AC 220V，额定功率：180W，定时范围：0-120分钟摆震频1200周/分钟，进料粒度：<1mm，出料粒度：最小可至0.1μm，每罐最大装料量：球磨罐容积的三分之一，外形尺寸：405×265×260mm。
产品规格：净重：15Kg3.原料混合设备原料混合对于烧结晶相等形成具有重要意义，本工艺选择立式行星混料机SFM-2详细介绍：产品型号：SFM-2型行星混料机产品简介：SFM系列行星式球磨机是在一转盘上装有四个混料罐，当转盘转动时，混料罐中心轴作行星运动，罐中磨球在高速运动中研磨和混和样品。
该产品能用干、湿两种方法粉碎和混和粒度不同，材料各异的产品，研磨产品最小粒度可至即（1.0×10-4mm）。
广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门。
主要特点：SFM系列行星式球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的必备装置。
该产品体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备。
技术参数：额定电压：AC 220V，额定功率：220W，调速方式：PID无静差调速，转动方式：尼龙齿轮传动，额定转速：大盘转速（公转）0-100转/分钟，混料桶（自转）0-300转/分钟，外形尺寸：450×490×530mm。
4.烧结设备市场上有多中烧结设备如；窑炉，隧道炉，烧结炉;箱式炉，高温炉;推板炉，链式炉;管式炉，气氛炉;扩散炉，煅烧炉;热风炉，再流焊炉;烘干炉，实验炉;回转窑、回转炉;井式炉，厚膜炉;厚膜烧结炉;退火炉、淬火炉;热处理炉;高温箱式炉;箱式电阻炉等。
本工艺采用保护气氛故采用保护气氛电阻炉KSL1600X-H2。
详细介绍：Furnace structure：Double layer steel structure with N2 sealed jacket for maximum safety；Water cooling front door and air cooling shell ；Built in Pressure gauge, vacuum valves and two gas floameters ( 6L/min )；Built in H2 burning control system--- if the controller detects no flame in burner, gas delivery valve will be shutdown automatically。
Inside Chamber Size：Heated chamber: 200x 200x 300 mm (8x8x12 inch), 19 Liter；Energy saving 1800 grade fibrous alumina insulation；High purity Al2O3 coating。
Continuous Working Temperature：1600 CGas flow control and vacuum valve：Two larger flowmeters ( 0 - 6liter/minute ) are installed in fron panel of furnace；One for purging Inert gas before fill H2 gas；One for controlling H2 gas flow；One KF 25 vacuum port is installed in left of furnace to remove air by vacuum pump before filling gas。
H2 gas burning control system：A controller will burn flowing gas automatically and detect burner temperature and insure H2 burner in working condition. If H2 does not burning, the controller will shutdown H2 gas delivery valve immediately。
Working Voltage：AC 208 - 240V single phase (50/60 Hz)。
5.切割设备本工艺选择台式金刚石切割机STX-202详细介绍：产品名称：台式金刚石线切割机STX-202产品用途：用于脆性材料分析样品的精密切割，如晶体、陶瓷、玻璃、耐火材料、岩样、PCB等；尤其适合超薄样品的精密切割，最薄的样品厚度可达到0.1毫米。
产品特点：1.采用铝型材结构，美观轻便稳定。
2.使用金刚石线进行切割，操作简便，加工质量好产品参数：1.切割线运丝速度：0-1.5m/s范围内可调；2.切割线总长度：≤15m；3.切割丝直径：≤0.042mm；4.Z工作台最大行程：50mm；5.Y工作台最大行程：50mm；6.Y、Z轴进给的示值精度：0.01mm；7.二维调整工作台：水平方向转360°，垂直方向（+/-)10°，定位精度：5’；8.切割最大工件直径和长度：dia50mm x 50mm。
6.研磨抛光设备下图为精密研磨抛光机unipol-802详细介绍：产品名称:精密研磨抛光机 UNIPOL-802产品用途：专门为加工制备各种晶体、陶瓷及金属材料而设计的新一代产品。
产品特点：1.超平抛光盘（平面度为每25毫米x25毫米小于0.0025毫米）；2.超精旋转轴（托盘端跳小于0.01毫米），3.两个加工位；4.带有数字式显示的无级调速；5.可自动停止工作的定时器；6.可配备自动送液的滴料器或循环泵。
产品参数：研磨盘转速：0-125（250）rpm；工位：2个；载料盘摆动次数：0-9次/分；研磨盘直径：203毫米；载料盘直径：80毫米；交流电源：110/220伏；主电机型号：110ZYT01；主电机功率：245瓦。
7.PTC片清洗设备图为超声波清洗器EQ-VGT-1620QTD-220V详细介绍：产品规格：重量小于1公斤，体积小于0.02立方米产品用途：用于清洗眼镜、珠宝首饰、钟表等家具领域，而且已经拓展到机械、纺织、电子、化纤等各领域，对于日常难以清洗到的地方，是科研生产人员的有力助手。
产品特点：1.清洗器采用不锈钢网筛氩焊成形；2.外壳采用优质不锈钢板制作；3.清洗槽采用优质不锈钢一次冲压成形，无焊接处，防水性能好；4.采用优质进口部件，超声波功率转换效率高、功率强劲、清洗效果好。
产品技术参数：1.定时方式：数控；2.内槽尺寸：150x140 x100mm(长x宽x高）；3.外形尺寸：190x170x220nm(长x宽x高）；4.内槽容量：2000ml；5.电源电压：AC 220-240v 50/60Hz；6.工作频率：超声波频率：40KHz or 25KHz；7.功率：60W；8.加热方式：室温达80℃，可自动加热。
8.PTC检测设备下图为全自动测试PTC热敏电阻分选机。
该分选机主要由振动盘、分离定位机构、测试机构、测试分选仪及控制电路等组成。
振动盘将在芯片自动排列，使芯片轴线为上下方向，然后将芯片送到分离定。
详细介绍：主要特点：对圆形或矩形PTC片进行自动分选。
主要技术参数：1．分选档数：八档，由所选测试仪决定。
2．分选元件规格：可分选直径ф3~ф7mm，厚度1.0~7.5mm.3．分选速度：≥130个-150个/分钟，取决于所选测试仪。
4．误判率≯0.5%。
5．电源：AC220V，200W。
6．气源压力：0.5Mpa（气源由用户自备）。
