如何提升机器人伺服电机的响应性能

伺服电机的调试步骤伺服电机是一种能够根据反馈信号控制位置和速度的电动机。

调试伺服电机主要涉及到参数设置、回路调节以及系统性能测试等方面。

下面是关于伺服电机调试步骤的详细说明。

步骤一：安装布置1.确保伺服电机正确安装到目标设备上，并连接好电源和控制器。

2.检查电机和控制器的接口是否正确连接，并确认连接线松紧适宜。

步骤二：设置控制器参数1.根据伺服电机的技术参数和要求，进行控制器参数的设置，如编码器分辨率、调度频率等。

2.设置控制器的电流限制以及过压、过流等保护参数，以确保电机的安全运行。

步骤三：调节电流环1.首先，先将速度环和位置环的比例增益设置为0，即断开速度反馈和位置反馈，只进行电流环的调节。

2.根据电机的静态工作电流和最大运行电流，逐步增加电流环的比例增益，观察电机运行是否正常，避免产生振荡或过流等异常现象。

3.测量和检查电机的静态电流和冷启动电流，调整电流环的积分增益，尽量减小静态偏差，并提高电机的动态响应性能。

步骤四：调节速度环1.首先，将位置环的比例增益设置为0，仅保持电流环的闭环控制，在此基础上进行速度环的调节。

2.将速度环的比例增益设置为一个较小的初始值，然后逐步增大，以避免过冲和超调。

观察电机的速度响应是否稳定且迅速。

3.根据速度环的实测速度和设定速度，调整速度环的积分增益，以改善电机的速度跟踪和稳定性能。

步骤五：调节位置环1.将位置环的比例增益设置为一个适当的初始值，然后逐步增大。

观察电机的位置跟踪和稳定性能。

2.根据位置环的实测位置和设定位置，调整位置环的积分增益，以改善电机的位置跟踪和稳定性能。

3.根据电机的运行要求，调整位置环的微分增益，以提高系统的稳定性和动态性能。

步骤六：系统性能测试1.进行伺服电机的系统性能测试，如频率响应测试、阶跃响应测试、脉冲响应测试等。

2.根据测试结果，调整和优化伺服电机的各个环节参数，以提高系统的控制精度和动态性能。

步骤七：系统稳定性验证1.在不同工作负荷和工作条件下，对伺服电机进行稳定性验证，观察和记录其动态响应和稳定性能。

如何提高伺服电机的响应速度和精度在现代工业自动化领域中，伺服电机扮演着至关重要的角色。

无论是在数控机床、机器人系统，还是在自动化生产线等各种应用场景中，其响应速度和精度都直接影响着整个系统的性能和产品质量。

因此，如何有效地提高伺服电机的响应速度和精度，成为了众多工程师和技术人员关注的焦点问题。

要提高伺服电机的响应速度和精度，首先需要从电机的选型入手。

不同类型和规格的伺服电机在性能上存在着较大的差异。

在选择时，需要充分考虑应用场景的具体需求，如负载特性、运动速度、精度要求等。

一般来说，具有高转速、大扭矩、低转动惯量的电机，往往能够提供更快的响应速度和更高的精度。

电机的驱动器对于其性能的发挥也起着关键作用。

优质的驱动器能够提供更精确的电流控制和更快速的信号处理，从而有效地提高电机的响应速度和精度。

在选择驱动器时，需要关注其控制算法的先进性、带宽、分辨率等参数。

先进的控制算法可以更好地应对复杂的负载变化和动态响应要求，高带宽和高分辨率则能够实现更精细的控制。

机械传动系统的设计和优化同样不可忽视。

不合理的传动结构会引入间隙、摩擦和弹性变形等问题，从而影响电机的响应速度和精度。

例如，采用高精度的滚珠丝杠、直线导轨等传动部件，可以减少传动误差，提高系统的刚性和稳定性。

同时，合理的减速比设计也能够在满足扭矩要求的前提下，提高电机的转速和响应速度。

控制系统的参数整定是提高伺服电机性能的重要环节。

通过调整位置环、速度环和电流环的增益参数，可以优化系统的动态响应特性。

一般来说，增加位置环增益可以提高位置精度，增加速度环增益可以加快速度响应，增加电流环增益可以增强电机的输出扭矩。

但需要注意的是，增益参数的调整需要在稳定性和响应速度之间进行平衡，过大的增益可能会导致系统振荡，反而降低性能。

传感器的精度和响应速度也会对伺服电机的性能产生影响。

高精度的编码器能够提供更准确的位置和速度反馈信息，使控制系统能够更精确地控制电机的运动。

伺服电机惯量比小于1伺服电机惯量比小于1：探索精准控制的奇迹1. 导言在现代工业领域中，高精度和高效率的运动控制对于机械设备的性能至关重要。

而伺服电机作为一种常见的运动控制元件，其能够通过闭环控制实现高精度的位置和速度调节。

而伺服电机惯量比则是评估这种控制性能的一个重要指标。

对于伺服电机惯量比小于1的情况，其具有较低的惯量，从而能够实现更快的响应速度和更精确的位置控制。

本文将深入探讨伺服电机惯量比小于1的意义、影响因素以及应用案例，以便更全面地理解这一主题。

2. 伺服电机惯量比的定义和意义伺服电机惯量比是指电机转子惯量与负载惯量的比值。

在控制系统中，这一比值直接影响到伺服电机的动态特性。

当惯量比小于1时，即电机转子的惯量较小，相对于负载来说，电机更容易迅速响应控制信号并实现精确的位置调节。

这种控制特性是伺服电机惯量比小于1的主要意义所在。

3. 影响伺服电机惯量比的因素要实现伺服电机惯量比小于1的控制特性，有几个关键因素需要考虑和优化：3.1 电机选择与设计：选择合适的低惯量电机并进行相应的设计，以确保电机转子的惯量尽可能低。

可以通过采用轻量化的材料、优化转子形状以及减少转子和轴承的摩擦来实现。

3.2 感知与反馈：对于精确的位置调节，准确的传感器和反馈系统至关重要。

通过有效的传感器和高精度的反馈系统，可以实现对电机位置、速度和加速度等参数的实时感知和反馈，从而更好地控制电机的运动。

3.3 控制算法与参数调节：选择合适的控制算法，并通过适当的参数调节来实现对电机的精确控制。

此过程需要考虑负载特性、控制要求以及系统静态与动态响应等因素，从而优化控制算法和参数设置，以实现最佳的控制性能。

4. 伺服电机惯量比小于1的应用案例伺服电机惯量比小于1的控制特性在许多应用中都能发挥重要作用。

以下是一些常见的应用案例：4.1 机床加工：在数控机床中，伺服电机的控制性能对于实现高精度和高效率的加工至关重要。

通过采用惯量比小于1的伺服电机，可以实现更精细的位置控制，从而提高加工质量和加工效率。

伺服电机的参数调节方法伺服电机作为一种高精度控制器，其参数的调节方法对其性能具有非常重要的影响。

通过恰当地调节电机的参数，可以使其达到更高的精度和响应速度。

在本文中，我们将介绍伺服电机参数调节的方法。

一、伺服电机参数的意义1. 比例增益(KP)比例增益是电机输出与误差之间的比例系数。

它可以调节电机的灵敏度和控制响应速度。

比例增益越大，控制效果越好，但过大会导致震荡和不稳定。

相反，比例增益过小将导致电机偏差过大，精度和响应速度下降。

2. 积分时间(TI)积分时间是指误差累积对输出的影响时间，是衡量电机回归能力的重要参数。

当电机输出大于误差时，积分时间越长，电机响应越大，误差越小。

相反，积分时间过短会导致电机无法稳定工作。

3. 微分时间(TD)微分时间是误差变化速率对电机输出的影响时间，可以调节电机的“智能度”。

在实际应用中，微分时间通常为0.1倍的积分时间。

当微分时间过大时，将导致电机响应迟缓和不稳定。

二、伺服电机参数的调节方法1. 比例增益(KP)参数调节方法（1）先将积分时间和微分时间调节到最小。

（2）逐渐增加比例增益，直到电机出现震荡或不稳定。

此时再将比例增益减小到震荡停止或不稳定的状态。

（3）再次逐渐增加比例增益，直到电机产生震荡或不稳定，并将比例增益减小到震荡停止或不稳定的状态。

（4）重复步骤（3）直到电机稳定工作。

2. 积分时间(TI)参数调节方法（1）先将比例增益和微分时间调节到最小。

（2）逐渐增加积分时间，直到电机达到最佳位置控制。

（3）增加积分时间将导致大的调节误差，如果电机无法达到最佳位置控制，则缩短积分时间。

（4）重复步骤（3）直到电机达到最佳位置控制。

3. 微分时间(TD)参数调节方法（1）先将比例增益和积分时间调节到最小。

（2）逐渐增加微分时间，直到电机达到最佳位置控制。

（3）如果微分时间太长，则会导致电机对小的误差变化过于敏感，从而降低稳定性。

（4）重复步骤（3）直到电机达到最佳位置控制。

伺服电机如何实现高精度定位和高动态响应在现代工业自动化领域，伺服电机凭借其出色的性能，成为实现高精度定位和高动态响应的关键设备。

要理解伺服电机如何达成这两个重要目标，我们需要深入探讨其工作原理、关键技术以及相关的控制系统。

首先，让我们来了解一下伺服电机的基本工作原理。

伺服电机本质上是一种能够精确控制旋转角度和速度的电机。

它通常由电机本体、编码器、驱动器和控制器等部分组成。

电机本体负责产生旋转动力，而编码器则实时反馈电机的位置和速度信息。

驱动器根据控制器给出的指令和编码器反馈的信息，精确调整电机的电流和电压，从而实现对电机的精确控制。

那么，伺服电机是如何实现高精度定位的呢？这主要依赖于其精密的反馈机制。

编码器是实现高精度定位的核心部件之一。

常见的编码器有光电编码器和磁性编码器等。

这些编码器能够以极高的分辨率检测电机的旋转位置，并将这些信息反馈给控制器。

控制器通过对比目标位置和实际位置，计算出误差，并通过调整驱动器的输出，使电机逐渐趋近目标位置，直至误差在允许范围内。

除了编码器，电机的机械结构和制造工艺也对高精度定位起着重要作用。

高精度的滚珠丝杠、直线导轨等传动部件能够减少运动中的间隙和摩擦，从而提高定位精度。

同时，电机的制造工艺也需要保证电机的定子和转子之间的气隙均匀，以确保电机的输出扭矩稳定且均匀。

在实现高动态响应方面，伺服电机的快速响应能力至关重要。

这主要取决于电机的电气特性和驱动器的性能。

电机的电气时间常数越小，其响应速度就越快。

此外，驱动器的电流环带宽越高，其对电流的控制就越迅速，从而能够使电机更快地响应负载的变化。

为了进一步提高动态响应性能，先进的控制算法也被广泛应用。

例如，前馈控制可以根据预期的负载变化提前调整电机的输出，从而减少响应时间。

而模型预测控制则可以通过预测系统未来的状态，优化控制策略，提高系统的动态性能。

另外，伺服系统的参数整定也是实现高精度定位和高动态响应的关键环节。

合理调整控制器的增益参数，如比例增益、积分增益和微分增益等，可以在稳定性和响应速度之间取得平衡。

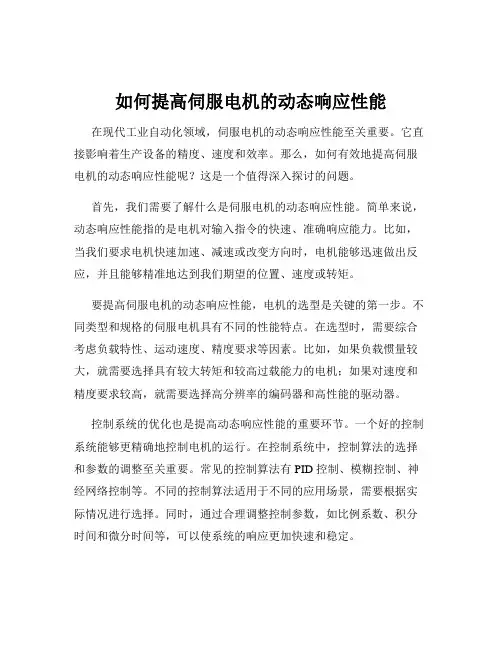

如何提高伺服电机的动态响应性能在现代工业自动化领域，伺服电机的动态响应性能至关重要。

它直接影响着生产设备的精度、速度和效率。

那么，如何有效地提高伺服电机的动态响应性能呢？这是一个值得深入探讨的问题。

首先，我们需要了解什么是伺服电机的动态响应性能。

简单来说，动态响应性能指的是电机对输入指令的快速、准确响应能力。

比如，当我们要求电机快速加速、减速或改变方向时，电机能够迅速做出反应，并且能够精准地达到我们期望的位置、速度或转矩。

要提高伺服电机的动态响应性能，电机的选型是关键的第一步。

不同类型和规格的伺服电机具有不同的性能特点。

在选型时，需要综合考虑负载特性、运动速度、精度要求等因素。

比如，如果负载惯量较大，就需要选择具有较大转矩和较高过载能力的电机；如果对速度和精度要求较高，就需要选择高分辨率的编码器和高性能的驱动器。

控制系统的优化也是提高动态响应性能的重要环节。

一个好的控制系统能够更精确地控制电机的运行。

在控制系统中，控制算法的选择和参数的调整至关重要。

常见的控制算法有 PID 控制、模糊控制、神经网络控制等。

不同的控制算法适用于不同的应用场景，需要根据实际情况进行选择。

同时，通过合理调整控制参数，如比例系数、积分时间和微分时间等，可以使系统的响应更加快速和稳定。

电机的机械结构也会对动态响应性能产生影响。

例如，电机的轴系刚度、传动部件的精度和质量等。

提高轴系刚度可以减少电机在运行过程中的变形和振动，从而提高响应速度和精度。

选择高精度、低摩擦的传动部件，如滚珠丝杠、直线导轨等，可以减少能量损失和运动误差，提高系统的动态性能。

此外，驱动器的性能也是不容忽视的。

驱动器的功率、带宽和响应速度等都会影响电机的动态响应。

选择高性能的驱动器，并合理设置其参数，如电流环、速度环和位置环的增益等，可以有效地提高电机的动态响应性能。

还有一个容易被忽略的因素，那就是电源质量。

稳定、纯净的电源供应能够保证电机的正常运行，减少电源波动对电机性能的影响。

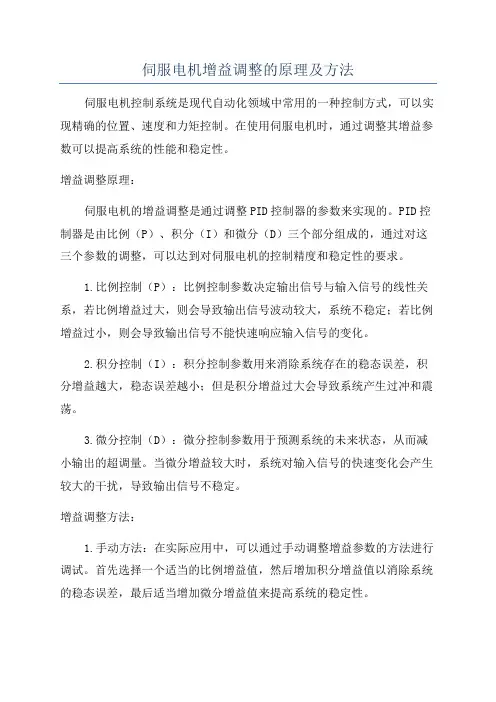

伺服电机增益调整的原理及方法伺服电机控制系统是现代自动化领域中常用的一种控制方式，可以实现精确的位置、速度和力矩控制。

在使用伺服电机时，通过调整其增益参数可以提高系统的性能和稳定性。

增益调整原理：伺服电机的增益调整是通过调整PID控制器的参数来实现的。

PID控制器是由比例（P）、积分（I）和微分（D）三个部分组成的，通过对这三个参数的调整，可以达到对伺服电机的控制精度和稳定性的要求。

1.比例控制（P）：比例控制参数决定输出信号与输入信号的线性关系，若比例增益过大，则会导致输出信号波动较大，系统不稳定；若比例增益过小，则会导致输出信号不能快速响应输入信号的变化。

2.积分控制（I）：积分控制参数用来消除系统存在的稳态误差，积分增益越大，稳态误差越小；但是积分增益过大会导致系统产生过冲和震荡。

3.微分控制（D）：微分控制参数用于预测系统的未来状态，从而减小输出的超调量。

当微分增益较大时，系统对输入信号的快速变化会产生较大的干扰，导致输出信号不稳定。

增益调整方法：1.手动方法：在实际应用中，可以通过手动调整增益参数的方法进行调试。

首先选择一个适当的比例增益值，然后增加积分增益值以消除系统的稳态误差，最后适当增加微分增益值来提高系统的稳定性。

2. Ziegler-Nichols方法：这是一种经典的自整定方法，通过试探法来选择合适的增益参数。

首先将所有增益参数设为0，然后逐步增加比例增益，当系统发生震荡时记录比例增益的值，然后根据震荡周期计算出积分增益和微分增益。

这种方法相对简单，但需要进行多次试验来得到准确的结果。

3. 频域方法：通过对伺服电机系统进行频域分析，可以得到系统的频率响应曲线。

根据曲线的特性，可以选择合适的增益参数。

常用的频域分析方法有Bode图法、Nyquist图法和根轨迹法等。

这些方法需要较强的数学基础和系统理论知识。

总结：伺服电机增益调整是一个相对复杂的过程，需要根据实际应用情况和系统需求来进行选择。

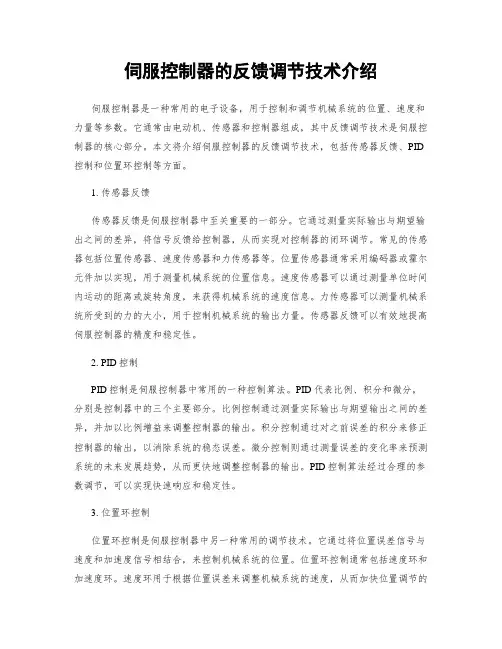

伺服控制器的反馈调节技术介绍伺服控制器是一种常用的电子设备，用于控制和调节机械系统的位置、速度和力量等参数。

它通常由电动机、传感器和控制器组成，其中反馈调节技术是伺服控制器的核心部分。

本文将介绍伺服控制器的反馈调节技术，包括传感器反馈、PID 控制和位置环控制等方面。

1. 传感器反馈传感器反馈是伺服控制器中至关重要的一部分。

它通过测量实际输出与期望输出之间的差异，将信号反馈给控制器，从而实现对控制器的闭环调节。

常见的传感器包括位置传感器、速度传感器和力传感器等。

位置传感器通常采用编码器或霍尔元件加以实现，用于测量机械系统的位置信息。

速度传感器可以通过测量单位时间内运动的距离或旋转角度，来获得机械系统的速度信息。

力传感器可以测量机械系统所受到的力的大小，用于控制机械系统的输出力量。

传感器反馈可以有效地提高伺服控制器的精度和稳定性。

2. PID控制PID控制是伺服控制器中常用的一种控制算法。

PID代表比例、积分和微分，分别是控制器中的三个主要部分。

比例控制通过测量实际输出与期望输出之间的差异，并加以比例增益来调整控制器的输出。

积分控制通过对之前误差的积分来修正控制器的输出，以消除系统的稳态误差。

微分控制则通过测量误差的变化率来预测系统的未来发展趋势，从而更快地调整控制器的输出。

PID控制算法经过合理的参数调节，可以实现快速响应和稳定性。

3. 位置环控制位置环控制是伺服控制器中另一种常用的调节技术。

它通过将位置误差信号与速度和加速度信号相结合，来控制机械系统的位置。

位置环控制通常包括速度环和加速度环。

速度环用于根据位置误差来调整机械系统的速度，从而加快位置调节的过程。

加速度环则在速度调节的基础上，进一步控制机械系统的加速度，使其更快地达到期望位置。

位置环控制可以有效地提高伺服控制器对位置参数的准确性和控制精度。

4. 其他反馈调节技术除了传感器反馈、PID控制和位置环控制之外，还有一些其他的反馈调节技术可供伺服控制器使用。

伺服系统的校准与调试方法随着科技的进步，伺服系统在工业控制领域扮演着越来越重要的角色。

伺服系统是一种通过控制电机的位置、速度和力来实现精确控制的系统。

在使用伺服系统之前，必须对其进行校准和调试，以确保系统的稳定性和准确性。

本文将介绍伺服系统的校准和调试方法。

一、校准方法1.位置校准位置校准是伺服系统中最常见的校准方法之一。

首先，需要将伺服电机连接到控制器并设置参数。

然后，可以通过以下步骤来进行位置校准：1）将控制器设置为位置校准模式；2）运行伺服电机，使其移动到目标位置；3）使用编码器或传感器来检测电机的实际位置；4）将实际位置与目标位置进行比较，如果存在偏差，则进行调整，直到两者一致。

2.速度校准速度校准是调节伺服系统速度响应的方法。

进行速度校准时，可以按照以下步骤进行操作：1）将控制器设置为速度校准模式；2）运行伺服电机，使其以目标速度旋转；3）使用编码器或传感器来检测电机的实际速度；4）将实际速度与目标速度进行比较，如果存在偏差，则进行调整，直到两者一致。

3.力校准力校准适用于需要控制伺服系统输出力的情况。

以下是力校准的基本步骤：1）将控制器设置为力校准模式；2）对伺服系统施加一个已知的力；3）使用传感器或测力仪来检测输出力的实际值；4）将实际力与目标力进行比较，如果存在偏差，则进行调整，直到两者一致。

二、调试方法1.参数调试参数调试是伺服系统调试中重要的一项任务。

通过调整伺服系统的参数，可以提高系统的性能和稳定性。

以下是参数调试的步骤：1）了解伺服系统的工作原理和参数意义；2）根据系统的要求，逐个调整参数，并观察系统的响应；3）根据观察结果，继续调整参数，直到满足系统性能和稳定性的要求。

2.反馈回路调试反馈回路是伺服系统中一个重要的部分，负责将电机的实际状态返回给控制器。

调试反馈回路可以提高系统的准确性和响应速度。

以下是反馈回路调试的步骤：1）检查反馈传感器的正确连接；2）根据系统的要求，调整反馈参数；3）测试反馈系统的响应，观察是否满足系统的要求；4）如果响应不满足要求，继续调整反馈参数，直到满足要求为止。

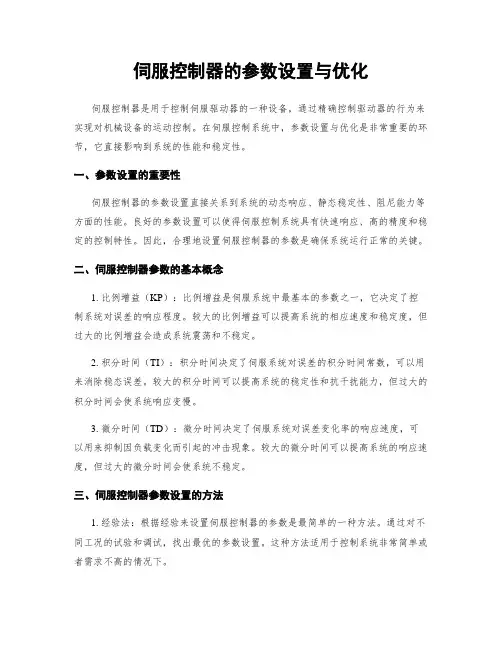

伺服控制器的参数设置与优化伺服控制器是用于控制伺服驱动器的一种设备，通过精确控制驱动器的行为来实现对机械设备的运动控制。

在伺服控制系统中，参数设置与优化是非常重要的环节，它直接影响到系统的性能和稳定性。

一、参数设置的重要性伺服控制器的参数设置直接关系到系统的动态响应、静态稳定性、阻尼能力等方面的性能。

良好的参数设置可以使得伺服控制系统具有快速响应、高的精度和稳定的控制特性。

因此，合理地设置伺服控制器的参数是确保系统运行正常的关键。

二、伺服控制器参数的基本概念1. 比例增益（KP）：比例增益是伺服系统中最基本的参数之一，它决定了控制系统对误差的响应程度。

较大的比例增益可以提高系统的相应速度和稳定度，但过大的比例增益会造成系统震荡和不稳定。

2. 积分时间（TI）：积分时间决定了伺服系统对误差的积分时间常数，可以用来消除稳态误差。

较大的积分时间可以提高系统的稳定性和抗干扰能力，但过大的积分时间会使系统响应变慢。

3. 微分时间（TD）：微分时间决定了伺服系统对误差变化率的响应速度，可以用来抑制因负载变化而引起的冲击现象。

较大的微分时间可以提高系统的响应速度，但过大的微分时间会使系统不稳定。

三、伺服控制器参数设置的方法1. 经验法：根据经验来设置伺服控制器的参数是最简单的一种方法。

通过对不同工况的试验和调试，找出最优的参数设置。

这种方法适用于控制系统非常简单或者需求不高的情况下。

2. 系统辩识：利用数学模型和系统辨识技术来设置伺服控制器的参数。

通过对系统的输入输出数据进行分析和处理，得到系统的数学模型，并根据模型参数来设置伺服控制器。

这种方法适用于对系统有一定了解并且有足够的数据进行辨识的情况下。

3. 自整定法：利用伺服控制器自带的自整定功能进行参数设置。

通过对系统施加一定的激励信号，让控制器自动调整自己的参数，从而达到最优的控制效果。

这种方法适用于对系统了解较少或者改变频繁的情况下。

四、伺服控制器参数优化的方法1. 精确调试法：通过对伺服控制系统进行精确调试，逐步调整参数直到达到最优的控制效果。

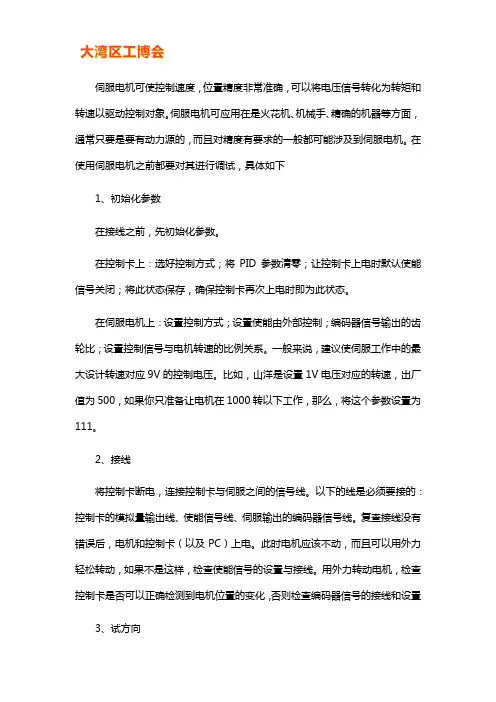

伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。

伺服电机可应用在是火花机、机械手、精确的机器等方面，通常只要是要有动力源的，而且对精度有要求的一般都可能涉及到伺服电机。

在使用伺服电机之前都要对其进行调试，具体如下1、初始化参数在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。

一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

2、接线将控制卡断电，连接控制卡与伺服之间的信号线。

以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。

复查接线没有错误后，电机和控制卡（以及PC）上电。

此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。

用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

通过控制卡打开伺服的使能信号。

这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。

一般控制卡上都会有抑制零漂的指令或参数。

使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。

如果不能控制，检查模拟量接线及控制方式的参数设置。

确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。

如果电机带有负载，行程有限，不要采用这种方式。

测试不要给过大的电压，建议在1V以下。

如果方向不一致，可以修改控制卡或电机上的参数，使其一致。

4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。

伺服电机调速方法
伺服电机调速方法有以下几种：
1. 位置环调速：通过将电机的位置与目标位置进行比较，计算出位置误差，根据误差大小和方向来调整电机的转速。

常用的位置环调速方法有PID控制、模糊控制等。

2. 速度环调速：通过将电机的实际速度与目标速度进行比较，计算速度误差，根据误差大小和方向来调整电机的转速。

常用的速度环调速方法有比例控制、积分控制、微分控制等。

3. 功率环调速：通过将电机的输出功率与目标功率进行比较，计算功率误差，根据误差大小和方向来调整电机的转速。

功率环调速方法常用于需要快速响应和高精度控制的应用中。

4. 扭矩环调速：通过将电机的输出扭矩与目标扭矩进行比较，计算扭矩误差，根据误差大小和方向来调整电机的转速。

扭矩环调速方法常用于需要对负载变化做出快速响应的应用中。

5. 自适应控制：通过对电机的参数进行实时估计和调整，以适应负载变化和环境变化。

自适应控制方法常用于对负载变化较大或环境变化较大的应用中。

6. 预测控制：通过对电机转速的未来发展进行预测，以便提前调整控制策略。

预测控制方法常用于需要对电机的快速动态响应和高精度跟踪的应用中。

7. 模型预测控制：通过建立电机的数学模型，根据模型进行控制策略的设计和优化。

模型预测控制方法常用于需要对电机进行复杂控制和优化的应用中。

伺服电机控制方法伺服电机是一种高性能的电动机，具有高精度、高速度和高响应性能。

伺服电机广泛应用于机械设备、工业自动化、机器人、医疗设备等领域。

伺服电机的控制方法主要包括位置控制、速度控制和力矩控制。

一、位置控制位置控制是伺服电机最基本的控制方法，通过控制电机的转动角度或位置来实现精准的位置控制。

1.1开环控制开环控制是最简单的伺服电机控制方法，通过输入控制信号驱动电机转动到指定的角度或位置。

开环控制没有反馈，无法补偿外界干扰和系统误差，控制精度较低。

1.2闭环控制闭环控制是通过添加反馈系统，实时监测电机位置信息，根据位置差异来控制电机运动。

闭环控制可以根据反馈信号对电机转动角度或位置进行修正，提高控制精度和稳定性。

通常闭环控制包括位置传感器、控制器和驱动器三部分。

位置传感器用于实时检测电机的角度或位置，控制器根据传感器反馈信号计算误差，生成控制信号送给驱动器，驱动器通过控制电机的电流来控制电机的转动。

1.3PID控制PID控制是一种常用的闭环控制方法，通过比例、积分和微分三个控制项的调节来实现稳定控制。

比例项用于快速响应错误，积分项用于消除静态误差，微分项用于抑制系统的震荡。

二、速度控制速度控制是指通过控制电机转速来实现精确的速度调节。

2.1开环速度控制开环速度控制是通过输入合适的电压或电流信号来控制电机的转速。

这种方法简单粗暴，控制精确度低。

2.2闭环速度控制闭环速度控制是通过反馈系统实时监测电机转速，根据设定速度和实际速度差异进行调整。

闭环速度控制通常采用编码器作为反馈传感器，将编码器的输出与设定速度进行比较，调整电机的转速。

三、力矩控制力矩控制是通过控制电机输出的转矩来实现对负载的力矩控制。

力矩控制广泛应用于机器人、医疗设备等需要精确力矩控制的领域。

3.1位置力矩控制位置力矩控制是通过控制电机转动角度和负载的力矩来实现精确的位置和力矩控制。

控制器根据目标位置和力矩要求计算出适当的电流指令，驱动器根据电流指令控制电机的转矩输出。

如何提高伺服电机的抗环境因素影响能力在现代工业自动化领域中，伺服电机扮演着至关重要的角色。

然而，在实际应用中，伺服电机往往面临着各种复杂的环境因素，如温度、湿度、灰尘、振动等，这些因素可能会影响其性能和可靠性，甚至导致故障。

因此，提高伺服电机的抗环境因素影响能力成为了一个重要的课题。

首先，我们来了解一下常见的环境因素对伺服电机的影响。

温度是一个关键因素，过高或过低的温度都会对电机的性能产生不利影响。

高温可能导致电机内部的绝缘材料老化、电阻增大，从而降低电机的效率和寿命；低温则可能使润滑油凝固，增加电机的启动阻力，甚至导致部件损坏。

湿度也是不容忽视的。

高湿度环境容易使电机内部产生凝露，导致电气短路和腐蚀；而长期处于低湿度环境中，可能会使电机的绝缘性能下降，增加漏电的风险。

灰尘和杂质会进入电机内部，磨损部件、堵塞风道，影响散热和正常运行。

振动则可能导致电机的连接松动、零部件疲劳损坏，影响电机的精度和稳定性。

那么，如何提高伺服电机的抗环境因素影响能力呢？以下是一些有效的措施：一、优化电机的设计和选材在电机设计阶段，应充分考虑环境因素的影响。

选择耐高温、耐低温、耐潮湿的绝缘材料和电子元件，提高电机在恶劣环境下的性能。

例如，采用耐高温的漆包线和耐高温的磁性材料，可以增强电机在高温环境下的运行能力。

同时，优化电机的结构设计，提高其防护等级。

增加密封措施，防止灰尘、水汽等进入电机内部。

合理设计风道，提高散热效果，降低电机在工作时的温度。

二、加强散热和温度控制良好的散热系统对于伺服电机在高温环境下的稳定运行至关重要。

可以采用高效的散热器、风扇或水冷装置，确保电机能够及时将热量散发出去。

此外，安装温度传感器，实时监测电机的工作温度，并通过控制系统进行调节。

例如，在温度过高时降低电机的负载，或者采取停机保护措施，避免电机因过热而损坏。

三、防潮和防尘处理对于湿度较大的环境，可以在电机内部放置干燥剂，吸收空气中的水分。

高创伺服电机调试方法一、概述伺服电机是一种高性能的电机，可以实现精确控制和位置反馈。

在工业自动化领域中，伺服电机被广泛应用于各种机器人、数控设备、自动化生产线等场合。

但是，在使用伺服电机时，需要对其进行调试和优化，以达到最佳的性能和效果。

本文将介绍高创伺服电机的调试方法，包括硬件连接、软件设置、参数调整等方面。

通过本文的指导，读者可以了解如何正确地进行高创伺服电机的调试，并获得最佳的性能和效果。

二、硬件连接在开始调试前，需要先进行硬件连接。

高创伺服电机通常包括驱动器和电机两部分。

以下是具体步骤：1.将驱动器与电源连接：将驱动器的AC输入端口连接到交流220V电源上，并检查是否有漏电等安全隐患。

2.将驱动器与电机连接：将驱动器的输出端口与伺服电机的输入端口相连。

注意检查接线是否牢固，并避免接线错误。

3.连接编码器：如果使用了编码器，则需要将编码器与驱动器相连。

具体方法可参考产品说明书。

4.连接控制器：将控制器与驱动器相连，以实现对伺服电机的控制和调试。

具体方法可参考产品说明书。

三、软件设置在进行硬件连接后，需要进行软件设置。

高创伺服电机通常使用专用的调试软件，以下是具体步骤：1.安装调试软件：将调试软件安装到计算机上，并确保计算机与控制器相连。

2.打开调试软件：打开调试软件，并选择对应的伺服电机型号和参数。

3.设置运行模式：根据实际需求，选择合适的运行模式，如位置模式、速度模式等。

4.配置参数：根据实际情况，配置合适的参数，包括PID参数、限位参数、过载保护等。

5.测试运行：在完成以上设置后，进行测试运行，并进行数据记录和分析。

如果发现问题，则需要重新配置参数或修改硬件连接。

四、参数调整在进行软件设置后，需要对伺服电机的参数进行调整。

以下是具体步骤：1.设置PID参数：PID是伺服电机中最关键的参数之一。

通过合理地设定PID参数，可以实现精确的位置控制和速度控制。

具体方法可参考产品说明书或相关资料。

伺服电机增益调整的原理及方法实际上私服电机的电流，速度,位置三环控制，其中的每一个环节基本上控制原则都可以采用PID 控制，或是其他的控制算法，我不是很清楚你的增益调整指的是什么?，一般来说对于PID里面来讲，增益应该就是P的作用，就是一个简单的比例控制环节，结合积分和微分，从而实现PID的整定。

按理说如果能够调整好PID的三个参数，那么你的控制系统一定就可以稳定工作了。

我有个总结：PID的基本作用如下：比例（P)控制比例控制是一种最简单的控制方式.其控制器的输出与输入误差信号成比例关系.当仅有比例控制时系统输出存在稳态误差（Steady—state error)。

积分(I）控制在积分控制中，控制器的输出与输入误差信号的积分成正比关系。

对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统（System with Steady-state Error）。

为了消除稳态误差，在控制器中必须引入“积分项”。

积分项对误差取决于时间的积分，随着时间的增加,积分项会增大。

这样，即便误差很小,积分项也会随着时间的增加而加大,它推动控制器的输出增大使态误差进一步减小，直到等于零。

因此，比例+积分（PI）控制器，可以使系统在进入稳态后无稳态误差. 微分(D）控制在微分控制中，控制器的输出与输入误差信号的微分(即误差的变化率）成正比关系。

自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。

其原因是由于存在有较大惯性组件（环节）或有滞后(delay）组件,具有抑制误差的作用,其变化总是落后于误差的变化。

解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。

这就是说，在控制器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势，这样，具有比例+微分的控制器，就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调。

伺服电机如何实现高速高精度运转在现代工业自动化领域，伺服电机因其能够实现高速、高精度的运转而备受青睐。

无论是在数控机床、机器人、自动化生产线还是其他精密控制的设备中，伺服电机都发挥着至关重要的作用。

那么，伺服电机是如何做到高速高精度运转的呢？要理解伺服电机的高速高精度运转，首先得从其基本原理说起。

伺服电机是一种能够精确控制旋转角度和速度的电机，它通过接收来自控制器的信号来调整自身的运转状态。

其内部通常由电机本体、编码器、驱动器等部件组成。

电机本体是产生动力的核心部分。

为了实现高速运转，电机的设计需要考虑诸多因素。

例如，采用高性能的磁性材料可以提高磁场强度，从而增加电机的输出功率和转速。

同时，优化电机的绕组设计和机械结构，减少转动惯量和摩擦损耗，能够让电机更加高效地运转，实现更高的速度。

编码器则像是电机的“眼睛”，负责实时反馈电机的位置和速度信息。

高精度的编码器能够提供非常精确的测量结果，使得控制器能够准确地了解电机的运动状态，并做出相应的调整。

常见的编码器有光电编码器和磁性编码器，它们的分辨率越高，对电机的位置和速度测量就越准确，为实现高精度运转提供了有力保障。

驱动器则是电机的“指挥中心”，它接收来自控制器的指令，并将其转化为电机能够理解的电信号，驱动电机按照要求运转。

高性能的驱动器具备快速的响应能力和精确的电流控制功能，能够在极短的时间内根据编码器的反馈信息对电机的输出进行调整，从而实现高速高精度的控制。

在实际应用中，要实现伺服电机的高速高精度运转，还需要合理的控制系统设计。

控制系统需要根据具体的应用场景和要求，制定合适的控制算法和策略。

比如，采用 PID 控制算法可以对电机的速度和位置进行精确调节。

通过不断调整比例、积分和微分参数，使得电机的响应速度更快、稳定性更好，从而实现高精度的运转。

此外，良好的机械传动系统也是关键之一。

如果电机与负载之间的传动环节存在间隙、弹性变形或摩擦不均匀等问题，就会影响电机的控制精度和响应速度。

如何优化伺服系统性能伺服系统是指那种控制精度高、反应速度快、负载适应性强的机电一体化控制系统。

它广泛地应用于机器人、航空航天、汽车、医疗器械、工业自动化等领域，但是伺服系统存在着一些问题，比如稳定性不强、响应速度慢等。

如何优化伺服系统性能，是人们研究伺服系统领域一直探索的方向。

本文将从多个方面探讨如何优化伺服系统性能。

一、提高伺服系统控制精度伺服系统的控制精度直接影响到伺服系统的性能。

因此，提高伺服系统的控制精度是优化伺服系统性能的重要手段之一。

目前大多数伺服系统采用增量式编码器，编码器的精度直接决定伺服控制器的测量精确度。

优化伺服系统的控制精度可以从以下几个方面入手：一是提升编码器精度，二是降低机械系统的误差，三是优化伺服控制器的响应速度和稳定性。

二、降低伺服系统的噪声伺服系统的噪声会对机器运行产生不良影响。

因此，降低伺服系统噪声是优化伺服系统性能的重要措施之一。

降低伺服系统噪声可以从以下几个方面尝试：首先，在伺服系统机械设计中采用降噪技术，如选择低噪声电机等；其次，采用恰当的控制策略，如自适应控制、预测性控制等，有效降低机械振荡和误差，减少伺服系统噪声；最后，加强伺服系统集成设计，有助于降低机械振动、机械碰撞等现象，从而减少伺服系统噪声。

三、优化伺服系统调试伺服系统调试是优化伺服系统性能的关键环节之一。

一个优秀的伺服系统调试方案可以大幅提升伺服系统的性能。

在伺服系统调试中，应该注意以下几个方面：1、环节分析：应不断优化控制器调试参数，如比例系数、积分系数、微分系数等，同时要注意环节对控制系统的稳定性影响，避免环节反馈效应过大。

2、校正系统误差：根据实际运行情况，对伺服系统误差进行补偿校正，增大稳态精度，降低动态误差。

3、调试运动性能：通过多次调试实验，优化运动控制器参数，为不同工况下伺服系统运动性能提供更为准确和稳定的支持。

四、提高伺服系统抗干扰能力伺服系统工作环境中存在各种干扰因素，如机械共振、电缆耦合、温涨冷缩等，这些因素会对伺服系统的控制产生干扰，从而影响伺服系统的性能。

如何优化伺服系统的性能伺服系统作为现代工业自动化中不可或缺的一部分，其运动精度、速度响应以及稳定性等方面的性能直接决定了生产线的稳定性和生产效率。

因此，优化伺服系统的性能已成为工业自动化领域一个重要的研究方向。

本文将从控制器参数调整、机械结构改善以及信号采集等几个方面详细介绍如何优化伺服系统的性能。

一、控制器参数调整在优化伺服系统性能的过程中，对于伺服控制器的参数进行调整是关键的一步。

目前伺服驱动器提供的参数调整方法一般分为手动调整和自动调整两种，其中手动调整方式是通过人工试验来完成最佳参数寻优的过程，而自动调整方式是通过专门的算法自动完成参数的寻优过程。

这两种参数调整方式各有优缺点，在实际应用中需要选择合适的调整方法。

手动调整方式需要专业工程技术人员具有较高的实践应用经验，调节过程繁琐，调节周期较长，但可以实现更为精细的参数调节，精度更高。

自动调整方式可以大幅缩短调整时间，但可能存在过度调节的问题，当控制器响应过快时，会导致系统的振荡现象。

因此，在实际应用中选用何种方式需要综合考虑伺服系统性能要求、调节难度以及操作成本等因素，以便得到一个最优的参数调整方案。

二、机械结构改善机械结构改善是优化伺服系统性能的另一个重要手段。

在设计伺服系统时需要充分考虑机械结构的刚度和减少机械惯性，以及减少机械传递误差等因素，以达到提高伺服系统性能的目的。

首先，优化伺服系统的结构是关键，采用垂直或水平安装的方式会影响伺服系统的传导特性，同时，合理的导向结构也对伺服电机工作性能有着重要的影响。

其次，在机械结构的设计中，减小惯性是提高系统动态特性的重要手段之一，例如减小伺服电机转子的质量、减小机械传动中的质量等。

最后，提高机械结构的刚度可以提高系统的动态响应频率和启动时间，并降低系统中的振动特性。

三、信号采集信号采集是伺服系统性能优化的另一个重要方面。

在实际应用中，通过合理采集信号并进行分析，可以深入了解伺服系统的性能指标，进一步优化伺服系统的性能。

为增大电机的响应速度的方法
增大电机的响应速度是一个重要的工程问题，有多种方法可以
实现这一目标。

首先，可以通过优化电机的控制系统来提高响应速度。

这包括使用先进的控制算法，如PID控制器或模型预测控制器，以确保电机能够快速而准确地响应输入信号。

另外，可以考虑使用
高性能的数字信号处理器（DSP）或者嵌入式微控制器来实现快速的
控制计算，以提高系统的响应速度。

其次，可以通过优化电机驱动系统来增大响应速度。

这包括选
择高性能的电机驱动器，如三相变频器或直流电机调速器，以确保
电机能够获得足够的电力和控制信号。

此外，采用高性能的电机传
感器和编码器也可以提高系统的响应速度，因为这些设备能够提供
更准确的反馈信号，从而使控制系统能够更快地做出调整。

另外，可以考虑优化电机本身的设计以提高响应速度。

这包括
选择高性能的电机类型，如无刷直流电机或步进电机，以及优化电
机的结构和材料，以确保电机能够快速转动并快速响应外部输入。

最后，还可以通过提高供电系统的性能来增大电机的响应速度。

这包括确保电机能够获得足够的电力供应，并采取措施减小电力传
输和转换过程中的能量损耗，以确保电机能够在最短的时间内获得所需的电力和控制信号。

综上所述，增大电机的响应速度可以通过优化控制系统、驱动系统、电机设计以及供电系统来实现。

这些方法可以单独或者结合使用，以满足不同工程应用对电机响应速度的要求。
