B5
水 B7
地物与光谱特征空间的关系
第五页，共95页幻灯片
特征点集群在特征空间中的分布大致可
分为如下三种情况:
Bj
理想情况——不同类别 植被
的点的集群至少在一个
特征子空间中的投影是
完全可以相互区分开的。 Bi
第六页，共95页幻灯片
一般情况——无论在总的特征空间中，还是在 任一子空间中，不同类别的集群之间总是存 在重叠现象。这时重叠部分的特征点所对应 的地物，在分类时总会出现不同程度的分类 误差，这是遥感图像中最常见的情况。
分类过程
原始影像数据的准备 图像变换及特征选择
分类器的设计 初始类别参数的确定
逐个像素的分类判别
形成分类编码图像
输出专题图
第三十五页，共95页幻灯片
一判决函数和判决规则 判决函数:当各个类别的判别区域确定后， 用来表示和鉴别某个特征矢量属于哪个类别 的函数。 这些函数不是集群在特征空间形状的数 学描述，而是描述某一未知矢量属于某个类 别的情况，如属于某个类别的条件概率。一 般，不同的类别都有各自不同的判决函数。
哈达玛矩阵为一个对称的正 交矩阵，其变换核为 H’
由哈达玛变换核可知，哈达 玛变换实际是将坐标轴旋 转了45℃的正交变换
第二十页，共95页幻灯片
哈达玛矩阵的维数N总是2的倍数，即N=2m
（m=1
，2……）
其中m称为矩阵的阶，每个高阶哈达玛矩阵都由其低一阶
的哈达玛矩阵按如下
取二阶哈达玛变换矩阵
第二十一页，共95页幻灯片
分类目的:
将图象中所有像元自动地进行土地覆盖专题分类
原始遥感图像
分类的依据是什么?
对应的专题图像
B5
水 B7
地物与光谱特征空间的关系
第五页，共95页幻灯片
特征点集群在特征空间中的分布大致可
分为如下三种情况:
Bj
理想情况——不同类别 植被
的点的集群至少在一个
特征子空间中的投影是
完全可以相互区分开的。 Bi
第六页，共95页幻灯片
一般情况——无论在总的特征空间中，还是在 任一子空间中，不同类别的集群之间总是存 在重叠现象。这时重叠部分的特征点所对应 的地物，在分类时总会出现不同程度的分类 误差，这是遥感图像中最常见的情况。
分类过程
原始影像数据的准备 图像变换及特征选择
分类器的设计 初始类别参数的确定
逐个像素的分类判别
形成分类编码图像
输出专题图
第三十五页，共95页幻灯片
一判决函数和判决规则 判决函数:当各个类别的判别区域确定后， 用来表示和鉴别某个特征矢量属于哪个类别 的函数。 这些函数不是集群在特征空间形状的数 学描述，而是描述某一未知矢量属于某个类 别的情况，如属于某个类别的条件概率。一 般，不同的类别都有各自不同的判决函数。
哈达玛矩阵为一个对称的正 交矩阵，其变换核为 H’
由哈达玛变换核可知，哈达 玛变换实际是将坐标轴旋 转了45℃的正交变换
第二十页，共95页幻灯片
哈达玛矩阵的维数N总是2的倍数，即N=2m
（m=1
，2……）
其中m称为矩阵的阶，每个高阶哈达玛矩阵都由其低一阶
的哈达玛矩阵按如下
取二阶哈达玛变换矩阵
第二十一页，共95页幻灯片
分类目的:
将图象中所有像元自动地进行土地覆盖专题分类
原始遥感图像
分类的依据是什么?
对应的专题图像
第9章遥感图像分类PPT课件
第6页/共24页
9.4 监督分类
➢ 最大似然比分类法(Maximum Likelihood) 通过求出每个像素对于各类别的归属概率，把该像
素分到归属概率最大的共24页
9.4 监督分类
监督分类的优缺点：
优点：
缺点：
✓ 根据应用目的和区域，有选 ✓ 主观性
择的决定分类类别，避免出 ✓ 由于图像中间类别的光谱差
现一些不必要的类别；
异，使训练样本没有很好的
✓ 可以通过检查训练样本来决
代表性；
定训练样本是否被精确分类， ✓ 训练样本的获取和评价花费 从而避免分类中的严重错误； 较多的人力时间；
✓ 分类速度快。
✓ 只能识别训练中定义的类别。
第8页/共24页
9.5 非监督分类
根据一个像素被分到一个类还是多个类，可将遥感 图像分类方法分为硬分类(hard classification)和软分类 (soft classification)。图像上的一个像素只能被分到一 个类的分类方法称为硬分类。
第2页/共24页
9.2 相似性度量
遥感图像计算机分类的依据是遥感图像像素的相 似度。常使用距离来衡量相似度。
第14页/共24页
9.5 非监督分类
3、监督分类与非监督分类方法比较
➢ 根本区别在于是否利用训练场地来获取先验的类别知识。 ➢ 监督分类的关键是选择训练场地。训练场地要有代表性，
样本数目要能够满足分类要求。此为监督分类的不足之 处。 ➢ 非监督分类不需要更多的先验知识，据地物的光谱统计 特性进行分类，分类方法简单。当两地物类型对应的光 谱特征差异很小时，分类效果不如监督分类效果好。
第15页/共24页
9.6 专家系统分类
遥感图像解译专家系统是模式识别与人工智能技 术相结合的产物。
9.4 监督分类
➢ 最大似然比分类法(Maximum Likelihood) 通过求出每个像素对于各类别的归属概率，把该像
素分到归属概率最大的共24页
9.4 监督分类
监督分类的优缺点：
优点：
缺点：
✓ 根据应用目的和区域，有选 ✓ 主观性
择的决定分类类别，避免出 ✓ 由于图像中间类别的光谱差
现一些不必要的类别；
异，使训练样本没有很好的
✓ 可以通过检查训练样本来决
代表性；
定训练样本是否被精确分类， ✓ 训练样本的获取和评价花费 从而避免分类中的严重错误； 较多的人力时间；
✓ 分类速度快。
✓ 只能识别训练中定义的类别。
第8页/共24页
9.5 非监督分类
根据一个像素被分到一个类还是多个类，可将遥感 图像分类方法分为硬分类(hard classification)和软分类 (soft classification)。图像上的一个像素只能被分到一 个类的分类方法称为硬分类。
第2页/共24页
9.2 相似性度量
遥感图像计算机分类的依据是遥感图像像素的相 似度。常使用距离来衡量相似度。
第14页/共24页
9.5 非监督分类
3、监督分类与非监督分类方法比较
➢ 根本区别在于是否利用训练场地来获取先验的类别知识。 ➢ 监督分类的关键是选择训练场地。训练场地要有代表性，
样本数目要能够满足分类要求。此为监督分类的不足之 处。 ➢ 非监督分类不需要更多的先验知识，据地物的光谱统计 特性进行分类，分类方法简单。当两地物类型对应的光 谱特征差异很小时，分类效果不如监督分类效果好。
第15页/共24页
9.6 专家系统分类
遥感图像解译专家系统是模式识别与人工智能技 术相结合的产物。
《遥感图像分类》课件
特征变换
将原始特征进行变换，生成新的特征，以更好地 反映地物类别之间的差异。
分类器设计
监督分类
利用已知样本的训练集设计分类器，对未知样本进行分类。
非监督分类
对未知样本进行聚类分析，将相似的样本归为同一类。
混合分类
结合监督分类和非监督分类的优势，提高分类精度和稳定性。
分类结果评价
精度评价
通过比较分类结果与实际地物类别， 计算分类精度、混淆矩阵等指标。
THANKS
感谢观看
分类器。
多源遥感数据融合问题
多源遥感数据融合可以提高分类精度和可靠性，但同时也带 来了数据匹配、融合算法选择等问题。
解决多源遥感数据融合问题的策略包括使用先进的融合算法 ，如基于深度学习的融合方法，以及优化数据匹配方法。
遥感图像分类技术的发展趋势
01
遥感图像分类技术正朝着高精度、高效率和自动化的方向发展 。
可靠性评价
评估分类结果的稳定性、可靠性以及 抗干扰能力。
应用价值评价
根据分类结果在实际应用中的价值， 如土地利用、资源调查、环境监测等
，对分类方法进行综合评价。
04
CATALOGUE
遥感图像分类的挑战与展望
数据质量问题
遥感图像常常受到噪声、失真和 模糊等影响，导致数据质量下降
。
数据质量问题还表现在不同传感 器获取的图像之间的差异，以及 不同时间获取的图像之间的变化
遥感图像分类的应用
遥感图像分类在多个领域有广泛应用，如环境保护、城市规划、资源调查、军事 侦察等。
通过遥感图像分类，可以快速获取大范围的地物信息，为相关领域的决策提供科 学依据。
02
CATALOGUE
遥感图像分类的方法
将原始特征进行变换，生成新的特征，以更好地 反映地物类别之间的差异。
分类器设计
监督分类
利用已知样本的训练集设计分类器，对未知样本进行分类。
非监督分类
对未知样本进行聚类分析，将相似的样本归为同一类。
混合分类
结合监督分类和非监督分类的优势，提高分类精度和稳定性。
分类结果评价
精度评价
通过比较分类结果与实际地物类别， 计算分类精度、混淆矩阵等指标。
THANKS
感谢观看
分类器。
多源遥感数据融合问题
多源遥感数据融合可以提高分类精度和可靠性，但同时也带 来了数据匹配、融合算法选择等问题。
解决多源遥感数据融合问题的策略包括使用先进的融合算法 ，如基于深度学习的融合方法，以及优化数据匹配方法。
遥感图像分类技术的发展趋势
01
遥感图像分类技术正朝着高精度、高效率和自动化的方向发展 。
可靠性评价
评估分类结果的稳定性、可靠性以及 抗干扰能力。
应用价值评价
根据分类结果在实际应用中的价值， 如土地利用、资源调查、环境监测等
，对分类方法进行综合评价。
04
CATALOGUE
遥感图像分类的挑战与展望
数据质量问题
遥感图像常常受到噪声、失真和 模糊等影响，导致数据质量下降
。
数据质量问题还表现在不同传感 器获取的图像之间的差异，以及 不同时间获取的图像之间的变化
遥感图像分类的应用
遥感图像分类在多个领域有广泛应用，如环境保护、城市规划、资源调查、军事 侦察等。
通过遥感图像分类，可以快速获取大范围的地物信息，为相关领域的决策提供科 学依据。
02
CATALOGUE
遥感图像分类的方法

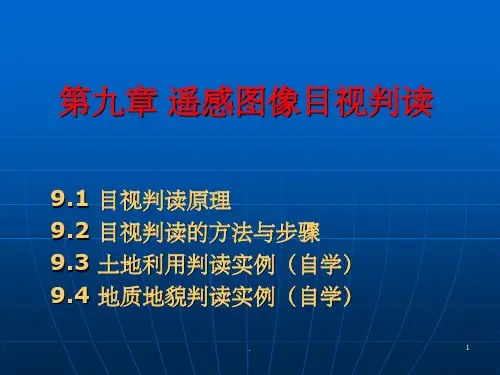

第九章-遥感图像目视判读ppt课件
