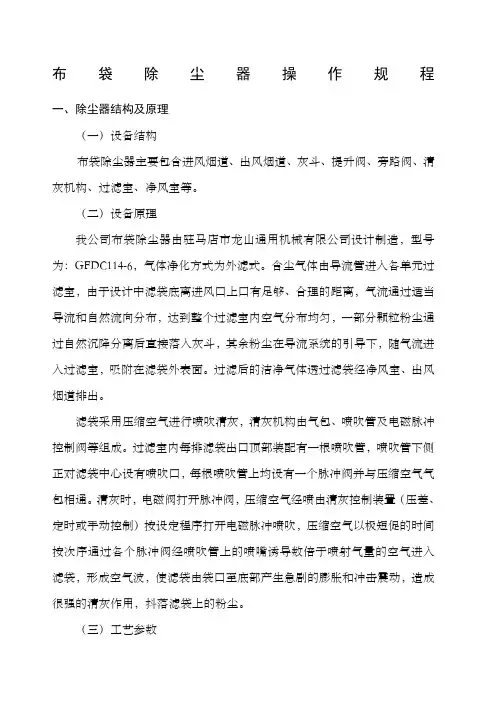

布袋除尘器操作规程一、除尘器结构及原理
（一）设备结构
布袋除尘器主要包含进风烟道、出风烟道、灰斗、提升阀、旁路阀、清灰机构、过滤室、净风室等。
（二）设备原理
我公司布袋除尘器由驻马店市龙山通用机械有限公司设计制造，型号为：GFDC114-6，气体净化方式为外滤式。含尘气体由导流管进入各单元过滤室，由于设计中滤袋底离进风口上口有足够、合理的距离，气流通过适当导流和自然流向分布，达到整个过滤室内空气分布均匀，一部分颗粒粉尘通过自然沉降分离后直接落入灰斗，其余粉尘在导流系统的引导下，随气流进入过滤室，吸附在滤袋外表面。过滤后的洁净气体透过滤袋经净风室、出风烟道排出。
滤袋采用压缩空气进行喷吹清灰，清灰机构由气包、喷吹管及电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管，喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气气包相通。清灰时，电磁阀打开脉冲阀，压缩空气经喷由清灰控制装置（压差、定时或手动控制）按设定程序打开电磁脉冲喷吹，压缩空气以极短促的时间按次序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击震动，造成很强的清灰作用，抖落滤袋上的粉尘。
（三）工艺参数
处理风量：133200~159600m3/h
过滤面积：2220m3
吹灰气体压力：3~4kgf
烟气出口含尘浓度：≤30mg/Nm3
烟气温度：140~165℃
运行阻力：600~1200Pa
二、启动前的检查
1、检查灰斗内是否有积灰；
2、检查并启动气力输灰系统进行试运行，确保气力输灰正常工作，一般情况下应至少提前半小时启动气力输灰系统；
3、检查气缸压力是否达到3kgf、气源三联件压力表是否达到4kgf以上；
4、检查除尘器进气管上的分离器、气源三联件内是否有积水，油雾器油杯内润滑油是否足够；
5、检查脉冲阀、气缸等是否有漏气的情况；
6、接通电源，检查除尘器电柜上是否有故障报警。
三、除尘器的启动
1、当锅炉排烟温度达到80℃以上时方可启动除尘器；
2、各项检查完毕后，点击电柜上的启动按钮，同时确保旁路阀在关闭状态；
3、除尘器启动后，岗位操作人员到除尘器顶部，检查确认以下事项：①脉冲阀是否按顺序正常喷吹；②各元件是否漏气；③提升阀是否在最大开启位置，旁路阀是否关闭；④气缸压力是否达到3kgf、气源三联件压力表是否达到4kgf以上。
四、除尘器的停运
①锅炉停止运行后，维持气力输灰系统持续运行。
②锅炉停运4小时后，关闭布袋除尘器。
③当除尘器的关闭时间超过48小时后，进行手动脉冲清灰5次。
④1小时后，待灰斗内积灰全部走空，关闭输灰系统。
⑤打开除尘器灰斗检查门，联系机修人员拆掉仓泵底座，断开仓泵排灰管。
⑥每个月启动引风机运行4小时，使除尘器内部通风干燥。
五、日常维护
所有和滤袋有关的维护都可以在净风室进行，除尘器顶部的顶盖用于滤袋等的检查和更换。除尘器顶部有小屋，用于检查和维护有关清灰系统、电控设备、阀门。
（一）作为维护的程序，须周期性地检查以促进“无故障操作”：
1、每小时：确认除尘器的压差，一般情况下在600~800Pa左右。
2、每个班，检查以下事项至少一次：①提升阀、旁路阀开关状态；②除尘器顶部气缸压力是否达到3kgf、气源三联件压力表是否达到4kgf以上；③分离器、气源三联件内部是否有积水；④检查气缸、脉冲阀等各个元件是否漏气。
3、每周日白班：对整个清灰循环进行观察，确认每个气缸上的脉冲阀是否能喷吹动作。
4、每月15号白班：打开除尘器顶盖，对净风室进行检查，确认滤袋的破损情况，如有破损应立即更换。
5、每年：从每个过滤室中随机抽取一到两条滤袋，分析预测滤袋的使用寿命及需要的更换情况。
6、每年：对除尘器各过滤室中花板在净气段可能的积灰、灰斗的积灰、铁锈等，及时进行清理、防腐。
7、每次停炉检修时：①打开净风室观察积灰情况，判断滤袋是否破损，如有破损立即更换；②进入旁路阀的检修通道，观察积灰情况，判断旁路阀是否关闭严密，如有必要，及时更换盘根。
（二）各部件的维护：
1、滤袋：
定期对净风室和滤袋检查，根据仓室压差的异常波动去查看净风室有无积灰。一旦有上述情况发生，就说明有滤袋破损或工艺条件不良。
滤袋在线检查的方法：
1）关闭待检查净气室所对应气缸的进气阀，打开气缸底部排气阀，排空气缸内的压缩空气；
2）按下电磁阀背部的手动按钮关闭待检查仓室的提升阀，并将手动按钮旋转90°锁止；
3）打开仓室顶盖，仔细观察仓室内积灰情况，有积灰或颜色存在差异的地方即为漏灰的地方。
4）拔出袋笼，更换布袋。
2、电磁脉冲阀：
1）膜片阀的故障多是因为连续的激励、内部杂质的堆积、膜片的过度磨损。
2）膜片阀的故障可以通过压缩空气管道的压力降或阀的连续漏气声音来判断。找到问题原因后，首先放掉气缸压力，再拆除阀盖，检查膜片的密封处是否有杂物、膜片是否损坏、弹簧是否失效。
3）不要试图在系统压力未释放的情况下拆开膜片阀。
3、除尘器的压差：
1）系统的压差是除尘器性能和状态的最好体现，压差不正常应立刻检查！
2）过低的压差表明系统有泄露，应检查旁路阀是否关闭严密、布袋是否泄露，同时严密监控排烟的颗粒物数值。
3）过高的压差原因有很多：滤袋因水汽糊袋、脉冲系统故障、提升阀故障关闭、灰斗积灰过多、压差表的管路堵塞等。
六、常见故障原因分析及处理办法
七、颗粒物排放超标应急预案
1、环保岗位发现颗粒物排放超标，应立即告知班长，在《环保运行记录》上
填写具体时间、原因、处理过程等；
2、由班长汇报科室领导及安环科；
3、班长及时调整炉况，降低排烟含氧量，将颗粒物折算值控制在30mg/Nm3以下；
4、若颗粒物超标严重或长时间超标（超过10分钟），立即联系机修人员，打开除尘器顶盖按操作规程检查、更换布袋，出渣、上煤岗位协助，班长进行指导；
5、若颗粒物长时间超标（4小时以上），经检查后仍无法恢复正常，请示生产科停炉检修。
动力科
2017年7月6日
脉冲布袋除尘器 技 术 说 明 文 件 一主要设计原则 ?技术先进、经济合理、切实有效的烟气除尘脱硫治理工艺。 ?设备运行可靠、阻力小，不产生对锅炉运行工况的影响。 ?具有足够的除尘脱硫效率，保证达标排放。 ?为降低运行费用，脱硫剂来源可靠，副产品处置合理。不外排不产生二次污染。脱硫除尘水循环利用。 ?充分考虑场地要求，使整套脱硫系统结构紧凑，减少占地面积。 ?尽量利用厂内已有设施和资源，以减少投资。 ?运行操作简便，维护方便。 ?采取适当措施避免脱硫系统结垢和堵塞的发生。 ?使用寿命长，噪音小，必须设有可靠防腐措施。 ?施工工期短。
?脱硫除尘装置布局合理、操作维护简单、不结垢、不堵塞，尽可能与锅炉同步运行。 二：产品说明 、布袋除尘器 DMC中压脉冲袋式除尘器技术特点 我公司综合PPC气箱脉冲袋式除尘器、DMC脉冲袋式除尘器及在线、离线清灰脉冲袋式除尘器等脉冲除尘器的有关技术并借鉴国外先进技术推出的DMC系列中压脉冲袋式除尘器是一种处理风量大、过滤风速低、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的单元组合式除尘设备。模块式生产，质量稳定。广泛应用于电力、冶金、建材、化工等行业的锅炉、烟气除尘及物料回收、粉尘治理。 A、设计理念 袋式除尘器属于一级过滤，即所有仓室、所有滤袋之间均为并联关系，区别于电除尘器几个电场串联进行数级过滤捕集方式。因此，设计时要求充分考虑进风总管与各支管的流量分配和阻力分布情况，合理选择气流速度，合理设置均风导流装置，促使烟气能够在各仓室等量分布，各滤袋承受负荷均匀，以达到降低设备阻力和延长滤袋使用寿命的目的，从而保证设备能够长期稳定可靠、经济高效的运行。 在针对设计过程中，我们尤为强调分段化和组合化设计，结合以往大量类似工程的设计和运行经验，分析出本工程与其它工程的异同点。在场地允许条件下，我们将采用模块组合式方法，即依据风量大小来调整仓室的数量，尽量使仓室排布形式与已运行设备的仓室排布形式相同，在减少设计和试验工作量的同时，还可以保证设计完善可靠。而进出风总管就要依据风量、粉尘浓度进
脉冲袋式除尘器使用说明书 一、概述 脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。 二、技术参数 三、工作原理 含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋（称为一次风），造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。 喷吹系统简况： 喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。 四、主要配件 1.脉冲控制仪 脉冲控制仪是电脉冲除尘器的主要控制装置。它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。（连接方法，请参考脉冲控制仪使用说明书） 五、安装过程 1、除尘器设备起吊时，应注意避免碰损箱体及配件。灌顶孔径必须小于除尘器。并焊接在储灰灌顶。 2、接通空气压缩机，连接到除尘器储气罐。 3、安装前对除尘器各部件进行全面检查，零部件是否完好齐全，如发现缺少，损坏或变形者，要修整补齐后方可安装。 4、.气包、电磁脉冲阀喷吹管的连接应可靠密封，不得有漏气现象。
DMC系列脉冲布袋除尘器 使 用说明书沧州龙浩天成环保设备有限公司 一、概述 DMC脉冲袋式除尘器是我公司在有关设计研究院的帮助下，总结国内外同类产品的基础上，开发设计的一种除尘设备。其各项性能达到国内同类产品水平。是广泛应用于钢铁、冶金、电力、化工、
木工、耐火材料及矿山等生产中的尘源治理，改善劳动条件和回收有用物料的理想除尘设备。 二、构造和原理 本系列除尘器由壳体、灰斗、支架排灰装置及脉冲清灰等系统部分组成。当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时流速变慢，使气体中较粗颗粒粉尘在惯性及重力的作用下折转向上通过内部装有金属骨架的滤袋，在多种除尘机理的作用下，粉尘被捕集在滤袋外表面，净化后的气体进入净气室，汇集到出风管通过引风机排出。（见附图）除尘器壳体用隔板分成若干个独立的小室。随着过滤的不断进行，滤袋外边面的积尘逐渐增多，除尘器的阻力也不断增加，为了保证系统的正常运行，除尘器的阻力应维持在限定的范围内 （1200~1500Pa左右），所以清楚布袋表面的积灰， 以降低设备阻力。每个收尘室装有一排清灰脉冲阀，随即脉冲阀按顺序开启，向每排滤袋内喷入高压空气，造成布袋瞬间的鼓胀，从而清除滤袋表面的积灰。各收尘室的脉冲喷吹宽度和清灰周期，由专用 的清灰可编程序控制器控制。 三、清灰系统 1、清灰控制方式 清灰控制方式一般分为定时法及定阻法。 清灰控制方式一般采用定时法，根据不同的运行条 件如粉尘的性质、浓度、喷吹压力及滤袋脱灰性等
因素不同而找出经济合理的喷吹周期。由于该行业灰尘量较小，所以选取定时法。 在满足清灰要求的条件下，应尽量加长清灰周期，以延长喷吹部件和滤袋的使用寿命及节省能耗。2、电器控制装置的功能 除尘器采用集中控制，控制有自动、手动两种工作方式，在更换滤袋或检修时可切换为手动控制，可以在不停机的情况下进行。从而减少因设备停产产生的损失。 3. 电气控制装置的操作及使用详见电气控制说明书。 四、设备特点 脉冲喷吹类袋式除尘器的特点是在同一收尘室，各排滤袋轮流喷吹清灰，而且清灰时收尘过滤同时进行，即所谓在线清灰。 所以脉冲袋收尘器能捕集含尘浓度高达1000g/m3N 的气体。 五、调试 1、调试前的准备工作 （1）清除除尘器箱体内的杂物； （2）接引风机、空压机、油雾器的使用要求加润滑油或检查其油位； （3）引风机、空压机等设备手盘、点动均正常、转向正确、且无异常声响和振动； （4）检查压缩空气系统密封情况，并用压缩空气清
袋式除尘器操作规程 鞍山市格林环保设备有限公司 2013年5月
袋式除尘器操作规程 一、开机前准备 1、确保除尘器各进、出风口阀门处于开启状态。 2、确保风机电动执行器处于关闭状态。 3、确保压缩空气供应正常，正常值为0.45MPa以上。 4、离线式除尘器压缩空气值不低于0.3MPa，若低于0.3MPa，主机跳车。 5、液力偶合器调速电机，开车前应检查各油表油位是否在规定值上。 6、起车时，变频调速电机不应大于5HZ，并观察电压情况。 二、开/关机步骤 1、开机顺序 启动主机—刮板机运行—清灰卸灰处理（风机未高速运转）—PLC正常运行 2、关机顺序 停止主机—清灰卸灰处理（风机未高速运转）—刮板机运行—电动执行器关闭状态 3、说明 （1）本除尘系统卸灰采用手动控制卸灰，卸灰系统可不遵循以上开关机顺序。 （2）除尘器如非长期停机，可不必关闭压缩空气阀门及控制系统。
（3）除尘器如需长期停机，当除尘器风机停止运行后，脉冲清灰系统须正常运行1～5个清灰周期，并彻底清空除尘器灰斗内存灰，做到滤袋无积灰、灰斗内无存灰。如有可能，定期进行空运转。 三、日常管理 1、设备运行过程中，要设专人进行管理，并做好运行记录。 2、除尘器气源三联件中的油水分离器应每班排污一次，油雾器要经常检查存油情况，及时加油。 3、视灰斗内存灰情况，每班至少卸灰一次。 4、电机、减速机等运转部件应按规定加油，发现不正常应及时处理。 5、脉冲阀、提升阀气缸如内部有杂质、水分等异物，应及时清除。电磁阀、膜片如发生故障或损坏，应及时修复或更换。 6、检查门上的密封条，如有老化，应及时更换。 7、定期检查压缩空气系统、卸灰系统，发现异常及时处理。 8、每班检查除尘烟囱排放情况，如发现烟囱冒灰，应及时更换破损滤袋。 9、定期对除尘器程序进行核对。 四检修 除尘器每运转半年后，应中修一次，时间为1～3天，中修包括下列内容： 1、检查滤袋有无破损，如有破损，及时更换新滤袋。 2、检查清灰效果，打开顶部检修门，每室至少抽出一条滤袋，检查灰尘的沉积情况，并视实际情况调整清灰周期。
布袋除尘器 使 用 说 明 书 江苏漂竹环境工程有限
公司
2015年06月 、结构和功能 1.1主要组成部分 布袋除尘器包括中箱体，上箱体、喷吹装置、雨棚(脉冲阀防雨罩) 灰斗、进出口烟道、预喷涂管路和压缩空气系统。主要设备部件有离线阀、 旁通阀、滤袋、袋笼、脉冲阀。本控制系统由LCDM实现，系统具有数据釆集、运算控制、控制输出等功能。 出口提升阀「 1.21作原理 来自锅炉的含尘气体通过进口烟道进入袋区过滤，粉尘被阻留在滤袋的 外表面，净气经滤袋口进入净气室，经由提升阀汇入出口烟道排出。除尘器 喷吹时间达到设定值时，控制系统发出指令，喷吹清灰系统开始工作。电磁阀接到信号后立即开启，气包内的压缩空气经由输出管和喷吹管喷入袋内，实现清灰。当控制信号停止后，电磁阀关闭，喷吹
停止，除尘器恢复正常过滤状态。 1?3结构说明 1.3.1 总体配置 (1)除尘器设8个单元，滤袋总数1120条。 1.3.2滤袋 (1)滤袋直接为160mm长度为7000mm (2)滤袋的安装采用上抽式。依靠袋口的弹性涨圈，将滤袋固定在花板上，配合严密，无泄漏。 (3)滤料 采用PPS+PTF滤料。 (4)滤袋的缝制 袋口有加固的翻边和钢带 袋底有加固边和双层底 纵向缝制采用三针或热融 横向缝制两线 缝线材质为PTFE 1.3.3袋笼 袋笼的材质为碳钢，表面采用涂有机硅防腐处理。其耐温性能和与金属的附着力都很好，满足燃煤锅炉和垃圾焚烧炉烟气条件下的使用要求，因此目前己广泛采用这类袋笼。 1.3.4喷吹系统 (1)喷吹系统米用行喷吹方式。清灰气源经减压后送入喷吹装置。 (2)每个单元配1套喷吹装置，# 1?#8单元各设10个脉冲阀，每个脉冲阀负责14条滤袋的清灰。 (3)每排滤袋的上方有一根喷吹管。每根喷吹管上设有14个喷嘴，每个喷嘴对应一条滤袋的中心。
DGE布袋除尘器 使 用 说 明 书 本手册是布袋除尘器的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求，以便使操作人员能正确了解使用该型除尘器。供调试与使用时使用。除尘器工作原理 1、概述 除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。 工作原理如下：含尘气体由进风烟道各入口阀进入各单元箱体，在箱体导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋，经上箱体、提升阀、出风烟道排出除尘器，经过风机和烟囱直接排放到大气中。随着过滤工况的进行，当滤袋表面积尘达到一定量时，由清灰控制装置（差压或定时、手动控制）按设定程序，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由仓泵进入气力输灰系统。结构特点如下： 本脉冲除尘器为外滤式除尘器，即含尘气体在滤袋外，洁净空气在滤袋内，袋口向上。清灰功能利用差压或定时、手动功能控制在线清灰仓室，启动脉冲喷吹阀喷吹，使滤袋径向变形，抖落灰尘。除尘器同时具有离线检修功能。 2、工艺流程 除尘器利用滤料捕获烟气中的尘粒。滤料捕获尘粒的能力决定除尘器的除尘效率。因此，整个除尘器的工艺流程可以简单描述为通过 对经过除尘器的含尘气流的阻力的控制，使滤料保持最大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力过大。 气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤，气流流量由各过滤室的压力自行控制，压力低的过滤室气流流量将较大。因此，一旦一个过滤室的压差过大，更多的气流（含有更多的尘粒）将被赶往其它过滤室，直到各过滤室压差相当。在实际工况中，各过滤室的压差基本相同，如果某一过滤室的压差较高（高于设定值），该室将进入清灰程序；如果某一过滤室的压差一直较高且清灰后无明显下降，说明该室有滤袋被堵；如果某一过滤室的压差一直较低或陡然下降（低于设定值），说明该室滤袋有破损。
仓顶脉冲布袋除尘器 使 用 说 明 书 一、概述 仓顶脉冲布袋式除尘器就是利用布袋过滤原理将气灰分离,向外排除乏气,使容器内保持常压得装置。它适宜布置在各种粉料贮存库得顶部,特别适合用于气力输送工艺中得受料仓顶部。由于清灰技术先进,气布比大幅度提高,故具有处理风量大、占地面积小、净化效率高、工作可靠、结构简单、维修量小等特点。除尘效率可以达到99%以上。就是一种成熟得比较完善得高效除尘设备。 脉冲袋式除尘器广泛应用于冶金、矿山、机械、水泥、建材、粮食、制药、轻工、电力等行业,捕集细小而干燥得非纤维性粉尘。在清除粉尘污染,保护环境卫生,改善劳动条件,保障工人健康,回收有用物料等方面,起到了很大得作用。 二、结构与工作原理 1.基本结构 它由五个部分组成 (1)上箱体:包括盖板、风机及排气口; (2)下箱体:包括多孔板、骨架、滤袋、进气口、检修门; (3)清灰系统:包括控制仪、电磁脉冲阀、气包、喷吹管。
2.工作原理 含尘空气经过除尘风机在排气口吸气从除尘器进气口进入除尘箱,细小粉尘通过各种效应被吸附在滤袋外壁,经滤袋过滤后得净化空气,通过文氏管进入上箱体,从风机出气口排出,被吸附在滤袋外壁得粉尘,随着时间得增长,越积越厚,除尘器阻力逐渐上升,处理得气体量不断减少,为了使除尘器经常保持有效状态,设备阻力稳定在一定得范围内,就需要清除吸附在滤袋外面得积灰。 消灰过程就是由控制仪按规定要求对各个电磁脉冲阀发出指令,依次打开阀门,顺序向各组滤袋内喷吹高压空气。于就是,气包内压缩空气经由喷吹管得孔眼穿过文氏管进入滤袋(称为一次风)。而当喷吹得高速气流通过文氏管——引射器得一刹那,数倍于一次得周围空气被诱导,同时进入袋内(称二次风)。由于这一、二次风形成一股与过滤气流相反得强有力逆向气流射入袋内,使滤袋在一瞬间急剧从收缩——膨胀——收缩,以及气流反向作用,逐将吸附在袋壁外面得粉尘清除下来。由于清灰时向袋内喷吹高压空气就是在几组滤袋间依次进行得,并不切断需要处理得含尘空气。所以在清灰过程中,除尘器得压力损失与被处理得含尘气体量都几何不变。这一点就就是脉冲袋式除尘器得先进性之一。 三、技术性能 1.型式:仓顶式脉冲布袋除尘器 2.过滤风量:1320 m3/h 3.清灰方式:在线脉冲清灰(收集粉尘直接卸至石灰粉仓) 4.滤袋规格:φ120*1000/ 12个,材质:防水防油针刺毡 5.过滤面积:5 m2 6.过滤介质:熟石灰粉尘 7.过滤风速:4、5m/min 8、过滤效率:99%以上 9、设备阻力:100 mmH2O 10、运行方式:间断运行 11、除尘风机 型式:离心式 风量:1320 m3/h
脉冲除尘器操作运行规程泊头市兴泊除尘设备
脉冲喷吹袋式除尘器运行规程 一、布袋除尘器技术简介 所谓布袋除尘器就是以织物为过滤材料，做成口袋状，将穿过织物孔隙的气体中所含的粉尘捕获的设备。其简易的工作原理为利用通风机将含尘气体经管道吸入或压入装有滤袋的箱体，降滤袋除尘后，干净气体从箱体中排出。滤料及其捕集的粉尘对气体的流动是有阻力的。滤料上的粉尘积的越多，对气流的阻力越大，最终通风机所输送的气体流量就会减小到不能满足需要。因此当阻力大到一定程度就要采取措施将滤袋上的粉尘清除下来，这就是所谓的“清灰”。执行清灰任务的是清灰装置。清楚下来的粉尘要从箱体排走，所以在箱体下部就设有上大下小的灰斗，将灰尘集中起来排走。 由此可知，构成袋式除尘器的基本部件包括箱体、灰斗、滤袋和清灰系统。 二、布袋除尘器的设计和运行 1、使用条件 布袋除尘器型式：低压脉冲布袋除尘器 锅炉 最续蒸发量 6 t/h。 设计煤种：混煤 空气预热器型式：管式空气预热器，：
布袋除尘器入口烟气量：20000 m3/h 布袋除尘器入口含尘量：50 g/Nm3 布袋除尘器入口烟气温度：≤ 1450C+100C 布袋除尘器出口烟尘排放浓度≤ 30mg/m3（以标准状态计算为准）布袋除尘器除尘效率：99.9% 2、气布比 气布比：0.87m∕min 3、滤料 采用550g∕m2的PPS针刺毡，经轧光、热定型、防油、防水处理，运行时烟气温度≤1550C。滤袋成直线式排列，滤袋为圆形，滤袋长2450m，直径130mm。袋笼采用圆形设计，两节笼结构，可方便地拆卸和安装。袋笼采用20#冷拔钢丝制作，直径Φ4mm，袋笼的竖筋数量为12根，反撑环的间距为180～200mm。 4、布袋除尘器结构 一台布袋除尘器由N个室组成，每一室为一个单元（袋束），每一单元有N条滤袋。设计一个分室配有一个灰斗，烟气刚好在上箱体上面进入为侧进式。进气和排气管道分别位于除尘器的两侧，在结构上与分室成为一体，这样有效的减小了气压损耗。进气管为阶梯型，各个弯头设有多重导流叶片，灰斗也设有气流分布装置，以尽量减小紊流，使气体在滤袋底部均匀分布。灰斗容积m3,能满足h运行的储存量，灰斗可承受附加荷载1800kg，斗壁与水平夹角为650C，每一个灰斗配检修人孔门。除尘器外壳有保温层，外加压形彩板护壳。
布袋除尘器安装专项施 工方案 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
浙江华海药业股份有限公司 工业废物处理项目 布袋除尘器安装专项施工方案 编制： 审核： 批准： 江苏唐电建设有限公司 二○一五年六月 目录 一、工程概况 二、施工机具及劳动力计划 三、工程质量及主要技术措施 四、设备安装及工艺要求 五、安全保证措施 一、工程概况： 除尘布袋系统是焚烧工程的配套项目，布袋除尘器壳体安装可分成3段。即第一段为下锥体及与之相接的第一段箱体，第二段为过滤喷吹系统以下的箱体，以上为第三段。
二、施工机具及劳动力计划 ⒈施工人员组织： 组建专项安装施工小组 施工员刘计生 专职安全员司庆民 技术员偰海鸥 ⒉施工机械： 三、工程质量及主要技术措施： 工程质量应符合下列标准： 1、主材Q235A，应符合现行国家《碳素结构钢》的规定； 2、焊材E4301，应符合GB5117－85及GB1300－77之规定； 3、除尘器壳体制作应符合《钢结构工程施工及验收规范》GB50205－95及《钢 制压力容器》GB150－89的规定； 4、框架及钢平台制安符合《钢结构工程施工及验收规范》GB50205－95的规 定。
5、工程所用所有钢材、焊材、油漆等均有出厂质量证明书，且符合国家标准 和设计要求。 6、参加施工的电焊工都必须有考试合格证，且施焊范围不超出考试合格项 目。 四、设备安装及工艺要求 ⒈基础验收及复测： 钢结构安装前应与土建队就基础进行中间交验，土建应有完整的文字资料，包括中心线偏移，基础实际标高，基础强度等。基础交付后，安装队应进行对标高中心线等进行复测，确认无误后方可安装。 安装工艺： 布袋除尘框架平台安装用 25t吊车吊装，除尘器壳体用100t吊车吊装，安装时，框架组装成“门”字形，用吊车吊起，底脚螺栓固定，用水平仪测１m线，用经纬仪测两个方向垂直度。找正后随即紧固螺栓，然后每吊装一品，随即把两品之间的联系梁安装就位。 布袋除尘器支座固定在框架梁上，在布袋除尘器吊装前可把两层平台安装完善。在框架梁上划出除尘器的“十”中心线。布袋除尘器第一段吊装就位后，找平找正，然后用螺栓与梁固定。随后直下而上依次吊装。平台与栏杆安装应与布袋除尘器壳体安装保持基本同步。 2.1、安装步骤 拖拉绳临时找正、固定。 ，由于厂家发货散件，箱体全部现场拼装后整体吊装。 先安装中部平台，再安装上部平台及栏杆，最后安装爬梯（爬梯可根据现场情况在任一侧） 2.2 、要求事项 、箱体安装时，全部联接处应保证密闭不漏气，要求焊接密封的应密焊，用紧固件联接的，必须加密封垫。焊缝应做20%的煤油渗透试验，试验合格后进行除锈刷漆，刷漆总厚度180um.
YGWM型脉冲布袋除尘器 使 用 说 明 书
江苏宇刚机械设备制造有限公司
目录 一、脉冲布袋除尘器的安装1 二、脉冲布袋除尘器的调试 1 三、ZYWM脉冲布袋除尘器运行操作规程 2 （一）就地操作2（二）远程控制2（三）注意事项 2 四、ZYMC脉冲布袋除尘器的维护、保养3
一、脉冲布袋除尘器的安装 1、按设备基础图样施工，做好设备安装的混凝土基础。 2、待基础混凝土达到标准强度后，按下列步骤安装好除尘器。 执行标准《袋式除尘器安装技术要求与验收规范》 ①除尘器基础 ②下箱体 ③上箱体 ④风机、电机 ⑤清灰装置 ⑥气包电磁阀 ⑦滤笼、滤袋 ⑧连接电源 ⑨密封检查、安装质量检查 二、脉冲布袋除尘器的调试 1、做好设备空负荷运行调试前准备工作。 2、按下列步骤进行调试： ⑴、调整清灰控制器，确保电磁脉冲阀动作顺序正确，清灰各单元顺序正确。 ⑵、检查电磁脉冲阀和电控部分伏数（24V或220V）， ⑶、检查设备上密封件有无松动或脱落。 ⑷、喷吹用压缩空气压力应保持在5～7㎏/cm2 。
⑸、检查设备上电机及机械传动部分运转是否正常。 ⑹、检查设备上袋笼和滤袋安装是否牢固。 ⑺、进行设备空负荷运行调试，要求各部分运转正常。 ⑻、进行设备带负荷运行调试。要求各部分运转正常，并根据设备运行阻力的变化调整清灰周期（阻值法或定时法）。 三、ZYWM脉冲布袋除尘器运行操作规程 （一）就地操作 合上电源开关QF,电源指示灯亮,将就地远程切换开关切换至就地位置（即将切换开关左旋到底）,按风机启动钮,风机起动运行,观察风机转向是否正确,待风机转向正常后,即可投入正常除尘工作,过一段时间如需清灰和出灰（如带空压机的先开空压机后清灰）,则按“清灰启动”纽,脉冲阀分别打开清灰,螺旋机、排灰阀也同时工作,如需结束清灰工作,则按“清灰停止”钮,若最终停止除尘工作,则按“风机停止”钮即可。 （二）远程控制 将就地远程切换开关切换至程控位置（即将切换开关右旋到底）,远程启动机组短干接点HJ送达,风机运行(如带空压机，空压机同时运行),只要风机转向正确,即可投入正常除尘,此时实行定时清灰控制,即除尘运行一段时间(约1～2小时可调)，清灰控制自动投入，投入后螺旋机、排灰阀都自动工作 (约2分钟可调)，工作一段时间后，自动停止清灰，然后再进入下一个自动除尘、清灰，排灰的循环，直
目录 布袋除尘器部分 1、概述 (1) 2、除尘器运行 (3) 3、系统停运 (8) 4、PLC控制系统 (10) 5、清灰控制系统 (10) 6、保护联锁 (11) 7、故障异常现象及处理 (12) 8、安全注意事项 (15) 9、运行维护与检修 (15) 上位机系统部分 1、上位机控制和操作 (17) 2、布袋除尘器流程控制操作 (26) 3、操作注意事项 (27) 气力输灰系统部分 1、气力输灰系统操作 (28) 2、输送系统常见故障及处理方法 (30) 3、输灰的就地手动操作 (32) 4、输灰在上位机上的自动/手动操作 (32) 5、开/停炉输灰系统的操作 (34) 6、气力输送系统的日常检修注意事项 (35) 7、输送系统的检修周期 (35)
布袋除尘器部分 1、概述 1）前言 本文件讲述的是浙江东方环保设备有限公司提供的布袋除尘器。 本文件供所有有关人员、尤其是该设备的运行人员及维修人员阅读，这有助于他们了解该设备是如何工作的，如何发现并排除故障，以及如何进行维修。2）除尘器工作原理 布袋除尘器采用多孔滤布制成的滤袋将尘粒从烟气流中分离出来。工作时，烟气从外向内流过滤袋，尘粒被挡在滤袋外面。 布袋除尘这一术语包含了收尘（把尘粒从气流里分离出来）以及定期清灰（把已收集的尘粒从滤布上清除下来）这样2个过程。 收尘的基本条件为： 尘粒必须与纤维表面（或与挡在纤维上的尘粒）相碰撞。 尘粒必须被挡在纤维表面（或与挡在纤维上的尘粒在一起）。 对布袋除尘器的除尘机理有一种常见的误解是：过滤器就象精微的筛子，只有比筛孔小的尘粒才能通过。然而，纤维的孔径要比尘粒的平均粒径大一个数量级，布袋除尘器的除尘首先是靠尘粒对滤布纤维表面的碰撞和附着而发生的。 尘粒沉积在滤袋纤维上的基本机理有以下五种。 拦截：当一颗尘粒顺着烟气流移动到距一根纤维的表面只有尘粒一个半径范围之内时，就发生拦截。 惯性碰撞：当一颗尘粒因其惯性而无法在一根纤维的附近足够快地与突然变化的流线随之变向时，尘粒脱离流线与纤维相碰撞。 扩散：尘粒由于布朗运动使其与纤维碰撞。 重力：较大的尘粒由于重力离开烟气流而沉降。 静电吸引：尘粒/或纤维上的电荷在纤维和尘粒之间产生出相吸的静电力。 布袋除尘器的基本工作过程是：锅炉的烟气因引风机的作用被吸入和通过除尘器，并在负压的作用下均匀而缓慢地穿过滤袋。烟气在穿过滤袋时，固体尘粒被捕集在滤袋的外侧，过滤后的洁净气体经净气室汇集到排风烟道后外排。使用脉冲压缩空气将已捕集在滤袋上的灰尘从滤袋上剥落并使之落入底部的灰斗内，

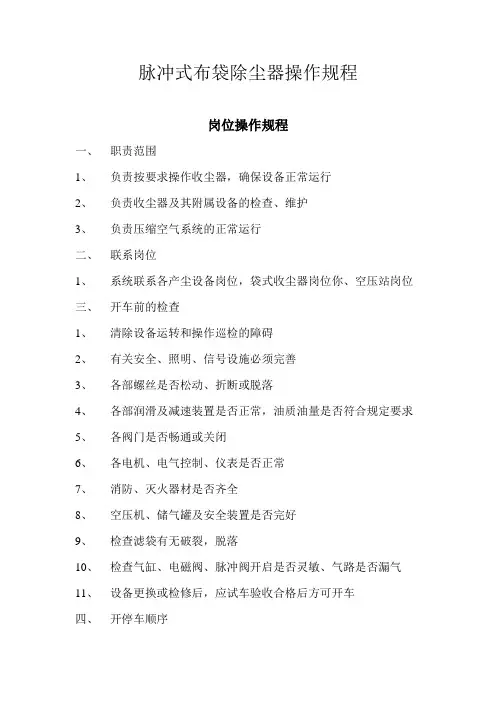

脉冲式布袋除尘器操作规程及保养 1、操作人员必须熟悉设备的结构、性能及使用说明，掌握除尘器的操作规程及安全条例。 2、除尘器、通风管路、蝶阀、灰斗、滤袋、排灰装量、脉冲阀、压缩空气管道、阀门、油水分离气 缸均在维护使用范围内。 3、经常检查各紧固件是否紧固，如有松动应及时紧固。 4、经常检查各润滑点是否有润滑油，确保润滑油质、油量达到要求。 5、电机、轴承的温升不得超过50℃。 6、除尘及管路、排灰阀，各部位不得有漏风现象。发现漏风，应及时处理。 7、进风道、排风道、各室之间不得有串风现象。 8、应经常检查清灰系统的脉冲阀、气室开关、气缸、压缩空气油水分离器等部位，及时排水、加油， 确保正常工作。 9、应经常检查布袋是否有破损，上、下口是否紧固，如有异常应及时处理。 10、经常检查通风管路是否有粉尘堆积，是否有堵塞现象，发现后应及时处理。 11、各吸尘点的控制风量蝶阀，应保持在灰尘不外溢的最小位量，不得随意开大。 12、滤袋骨架应保持完整、光滑，不得有变形、开裂等现象，发现后应及时处理。 风机操作规程及保养 1、操作人员必须熟悉风机的结构、性能及使用说明，掌握风机的操作规程及安全条例。 2、经常检查各紧固件是否紧固，发现松动应及时紧固。 3、经常检查各润滑点是否有润滑油。确保油质、油量达到要求。 4、经常检查传动皮带是否有破损、断裂、缺数、拉长、打滑等的现象，如发现应及时处理。 5、电机、轴承温升不得高于50℃。 6、风机应无负荷启动。启动风机时，应先关闭闸门，达到正常转速时，再缓慢开大闸门，达到规定 负荷为止。 7、经常检查风机各部位的间隙尺寸，防止转动部分与固定部分有摩擦及碰撞现象的发生。 8、在检查或调整设备时，必须通知有关操作人员，并将自动——手动控制开关转到手动位置，应使 用现场手动控制，不允许使用远程控制；在维修设备时，检修人员应切断电源，以免发生事故。 9、经常检查风机的振动情况，应保证风机平稳运行，发现振动时，应停机检查处理。 10、经常检查与风机相连的管路，定期清理管道内的污垢，杂质，防止风机锈蚀。一般在使用1000
