汽车设计课程设计题目案例20090421

《汽车设计》课程设计一、课程目标知识目标：1. 让学生掌握汽车设计的基本原理，理解汽车各系统组成及其工作原理。

2. 使学生了解汽车设计流程，熟悉汽车设计规范和标准。

3. 帮助学生了解国内外汽车设计发展趋势，拓宽设计视野。

技能目标：1. 培养学生运用CAD软件进行汽车零部件和整体设计的能力。

2. 培养学生运用模拟分析软件对汽车性能进行预测和优化的能力。

3. 提高学生团队协作和沟通能力，能够完成汽车设计项目。

情感态度价值观目标：1. 激发学生对汽车设计的兴趣和热情，培养创新意识和设计思维。

2. 培养学生关注环保、安全等社会问题，将绿色设计理念融入汽车设计。

3. 引导学生树立正确的价值观，关注汽车设计对社会和人们生活的影响。

课程性质：本课程为实践性较强的学科，注重理论联系实际，提高学生的动手能力和创新能力。

学生特点：学生具备一定的物理、数学和工程基础知识，对汽车设计有一定兴趣，但实践经验不足。

教学要求：结合学生特点和课程性质，采用项目驱动、任务导向的教学方法，注重培养学生的实践能力和综合素质。

通过课程学习，使学生能够独立完成汽车设计项目，具备一定的汽车设计能力。

二、教学内容1. 汽车设计基本原理：包括汽车结构、各系统功能及工作原理，涉及力学、材料学、热力学等基础知识。

教材章节：第一章 汽车概述，第二章 汽车发动机构造与原理，第三章 汽车底盘构造与原理。

2. 汽车设计流程与方法：介绍汽车设计的一般流程、设计规范与标准，以及现代汽车设计方法。

教材章节：第四章 汽车设计流程，第五章 汽车设计规范与标准，第六章 现代汽车设计方法。

3. 汽车设计实践：运用CAD软件进行汽车零部件和整体设计，结合模拟分析软件进行性能预测与优化。

教材章节：第七章 汽车CAD设计，第八章 汽车性能模拟分析。

4. 汽车设计项目实践：分组进行汽车设计项目，涵盖设计、分析、优化等环节，培养学生的团队协作和沟通能力。

教材章节：第九章 汽车设计项目实践。

《汽车设计》课程设计任务第一组：总布置总布置各组可用AutoCAD绘制总布置图，各组分图层布置相应总成或规定部分，最终汇总成总布置图。

总体组协调各总成的布置。

任务1：第一、二周：总体参数测绘●通过测绘和试验方式得到轮距离、轴距、轮距、前后悬、外廓尺寸、整备质量、总质量、轴荷分配、最小转弯直径、通过性参数等相关参数。

●结合各部分布置方案，绘制原车总布置图。

●周五9.16提交总布置图。

第三、四周：总体性能参数计算●根据总体参数，计算通过性参数、平顺性参数、制动性参数、动力性参数等。

●结合各总成的改进方案，绘制改进后的总布置图。

●周五9.23中期检查过程报告●周五9.30提交设计说明书和总布置图。

任务2：第一、二周：驾驶舱布置测绘●测绘得到座椅、方向盘、制动踏板、油门踏板、驻车制动、仪表或控制开关的布置位置，对人机进行评价。

●周五9.16提交驾驶舱布置图。

第三、四周：驾驶舱布置改进●根据测绘和分析结果，按照人机和安全性要求对驾驶舱布置进行改进。

●绘制改进后的驾驶舱布置图。

●周五9.23中期检查过程报告●周五9.30提交设计说明书和驾驶舱布置图。

任务3：车身布置第一、二周：车身布置测绘●与车身组一同完成车架、车身上各附件、各总成安装装置等零部件的测绘●完成车身总布置图●周五9.16提交驾驶舱布置图。

第三、四周：车身布置改进●结合车身结构分析结果，完成对车身布置的修改●和悬架组合作完成后悬架修改，完成修改后车架的设计●绘制改进后的车身布置图●周五9.23中期检查过程报告●周五9.30提交设计说明书和车身布置图。

任务4：第一、二周：底盘布置●与悬架组合作，测绘前后悬架结构形式，主观评价其性能，完成悬架布置图。

●与转向组合作，测绘、分析转向系统结构和布置，计算转向性能总体参数，完成转向系布置图。

●与制动组合作，分析前后轴制动器型式选择、制动管路分路系统型式，主要参数计算，完成制动系统布置图。

●周五9.16提交底盘布置图和设计说明书。

汽车课程设计计划一、题目: 货车总体设计及各总成选型设计二、要求:分别为给定基本设计参数的汽车，进行总体设计，计算并匹配合适功率的发动机，轴荷分配和轴数，选择并匹配各总成部件的结构型式，计算确定各总成部件的主要参数；详细计算指定总成的设计参数，绘出指定总成的装配图和部分零件图。

其余参数如下：额定装载质量（Kg）最大总质量（kg）最大车速(Km·h-1)比功率 (KW·t-1) 比转矩(N·m·t-1) 组号500 1120 80 16 30 1 1020 100 22 37 2 950 135 28 44 3750 1680 80 16 30 4 1540 100 22 37 5 1430 135 28 44 21000 2250 80 15 38 1 2100 100 20 41 2 2000 130 25 44 315003370 80 15 38 4 3160 100 20 41 5 3000 125 25 44 12000 4500 80 15 38 2 4220 100 20 41 3 4000 125 25 44 43000 6750 75 10 33 5 6330 100 15 40 1 6000 120 20 47 24000 7330 75 10 33 3 7140 100 15 40 4 6960 120 20 47 55000 9160 75 10 33 1 8930 100 15 40 28700 120 20 47 36000 11000 75 10 33 4 10720 100 15 40 5 10440 120 20 47 2分组：每种车型由5名同学完成三、设计计算要求1.根据已知数据，确定轴数、驱动形式、布置形式。

注意国家道路交通法规规定和汽车设计规范。

2.确定汽车主要参数：1）主要尺寸，可从参考资料中获取；2）进行汽车轴荷分配；3）百公里燃油消耗量；4）最小转弯直径5）通过性几何参数6）制动性参数3.选定发动机功率、转速、扭矩。

（完整版）汽车设计毕业课程设计⽬录1 汽车形式的选择 (1)1.1汽车质量参数的确定 (1)1.1.1汽车载客量和装载质量 (1)1.1.2整车整备质量mo确定 (1)1.1.3汽车总质量ma(1)1.2汽车轮胎的选择 (2)1.3驾驶室布置 (3)1.4驱动形式的选择 (4)1.5轴数的选择 (4)1.6货车布置形式 (4)1.7外廓尺⼨ (4)1.8轴距L (5)1.9前轮距B1和后轮距B2(5)1.10前悬LF 和后悬LR(5)1.11货车车头长度 (6)1.12货车车箱尺⼨ (6)2 汽车发动机的选择 (7)2.1发动机最⼤功率 (7)2.2发动机的最⼤转矩及其相应转速 (8)2.3选择发动机 (8)3 传动⽐的计算和选择 (10)3.1驱动桥主减速器传动⽐的选择 (10)3.2变速器传动⽐的选择 (10)3.2.1变速器头挡传动⽐的选择 (10)3.2.2变速器的选择 (11)4 轴荷分配及质⼼位置的计算 (6)4.1轴荷分配及质⼼位置的计算 (12)5 动⼒性能计算 (17)5.1驱动平衡计算 (17)5.1.1驱动⼒计算 (17)5.1.2⾏驶阻⼒计算 (17)5.1.3汽车⾏驶驱动⼒⾏驶阻⼒平衡图 (19)5.2动⼒特性计算 (20)5.2.1动⼒因数D的计算 (20)5.2.2⾏驶阻⼒与速度关系 (20)5.2.3动⼒特性图 (21)5.2.4汽车爬坡度计算 (22)5.2.5加速度,加速度倒数曲线 (217)5.3功率平衡计算 (224)5.3.1汽车⾏驶时，发动机能够发出的功率 (24)5.3.2汽车⾏驶时，所需发动机功率 (25)5.3.3驱动平衡图 (26)6 汽车燃油经济性计算 (27)7 汽车不翻倒条件计算 (29)7.1汽车满载不纵向翻倒的校核 (29)7.2汽车满载不横向翻倒的校核 (29)7.3汽车的最⼩转弯直径 (29)总结 (31)参考⽂献 (32)摘要本次课程设计任务是设计载重1吨，总质量2.15吨，最⾼车速120km ——最⼤转矩，N ?m 其中，在1.4～2.0之间取。

《汽车设计》课程设计一、教学目标本课程旨在让学生了解和掌握汽车设计的基本原理和方法，培养学生对汽车设计的兴趣和创新意识，提高学生运用数学、物理等知识解决实际问题的能力。

具体目标如下：1.知识目标：（1）了解汽车的组成部分及功能；（2）掌握汽车设计的基本原理和方法；（3）熟悉汽车设计中常用的数学、物理等知识。

2.技能目标：（1）能够运用数学、物理等知识分析汽车设计的实际问题；（2）能够运用计算机辅助设计软件进行汽车设计；（3）具备一定的创新意识和团队协作能力。

3.情感态度价值观目标：（1）培养学生对汽车设计的热爱和敬业精神；（2）培养学生具备良好的创新精神和团队合作意识；（3）培养学生关注社会、关注环保的责任意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.汽车设计的基本原理和方法；2.汽车的组成部分及功能；3.汽车设计中常用的数学、物理等知识；4.计算机辅助设计软件的应用；5.创新设计及团队协作。

三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解汽车设计的基本原理和方法，让学生掌握基本知识；2.讨论法：学生就汽车设计中的实际问题进行讨论，培养学生的创新意识和团队协作能力；3.案例分析法：分析典型的汽车设计案例，使学生更好地理解汽车设计的实际应用；4.实验法：让学生动手实践，运用计算机辅助设计软件进行汽车设计，提高学生的实际操作能力。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的汽车设计教材，为学生提供系统、科学的学习资料；2.参考书：提供丰富的汽车设计参考书籍，拓宽学生的知识视野；3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣；4.实验设备：配置齐全的计算机及辅助设计软件，确保学生能够顺利进行实践操作。

五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和积极性；2.作业：布置适量的作业，评估学生的理解和运用知识的能力；3.考试：定期进行考试，全面评估学生对知识的掌握程度和运用能力；4.创新设计：评估学生的创新意识和团队协作能力，鼓励学生发挥个性特长。

关于汽车的课程设计一、课程目标知识目标：1. 学生能理解汽车的基本构造，掌握发动机、底盘、车身、电气设备四大组成部分及其功能。

2. 学生能了解汽车发展历史，掌握我国汽车产业的政策与发展趋势。

3. 学生能掌握汽车安全知识，了解交通安全法规。

技能目标：1. 学生能够运用所学的汽车知识，分析并解决简单的汽车故障。

2. 学生能够设计并制作简单的汽车模型，培养动手操作和团队协作能力。

3. 学生能够运用信息技术，搜集并整理汽车相关资料，提高信息处理能力。

情感态度价值观目标：1. 学生培养对汽车科技的兴趣，激发探究欲望，树立科技创新意识。

2. 学生树立安全意识，遵守交通法规，关爱生命，关注交通安全。

3. 学生培养环保意识，了解汽车环保技术，关注新能源汽车发展，积极参与环保行动。

课程性质：本课程为科普性课程，旨在让学生了解汽车相关知识，提高科学素养。

学生特点：四年级学生好奇心强，动手能力强，喜欢探究新鲜事物，具备一定的信息处理能力。

教学要求：结合学生特点，注重实践操作，培养学生的动手能力、团队协作能力和创新能力，同时关注情感态度价值观的培养。

在教学过程中，将目标分解为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. 汽车概述- 汽车发展历史- 汽车分类及特点- 我国汽车产业政策与发展趋势2. 汽车基本构造- 发动机原理与构造- 底盘结构与功能- 车身结构与设计- 电气设备组成与作用3. 汽车安全知识- 交通安全法规- 汽车安全装置- 驾驶习惯与安全4. 汽车环保技术- 新能源汽车简介- 汽车排放污染物与控制- 环保驾驶习惯5. 汽车实践操作- 汽车模型设计与制作- 简单汽车故障分析与排除- 汽车知识竞赛与分享教学内容安排与进度：第一周：汽车概述，了解汽车发展历史和分类第二周：汽车基本构造，学习发动机、底盘、车身、电气设备相关知识第三周：汽车安全知识，学习交通安全法规和安全装置第四周：汽车环保技术，了解新能源汽车和环保驾驶第五周：汽车实践操作，进行汽车模型设计与制作，分析简单汽车故障教材章节关联：《科学》四年级下册：第八单元《交通工具》《社会》四年级下册：第三单元《交通安全》教学内容根据课程目标进行选择和组织，确保科学性和系统性，注重理论与实践相结合，培养学生的实践操作能力和创新能力。

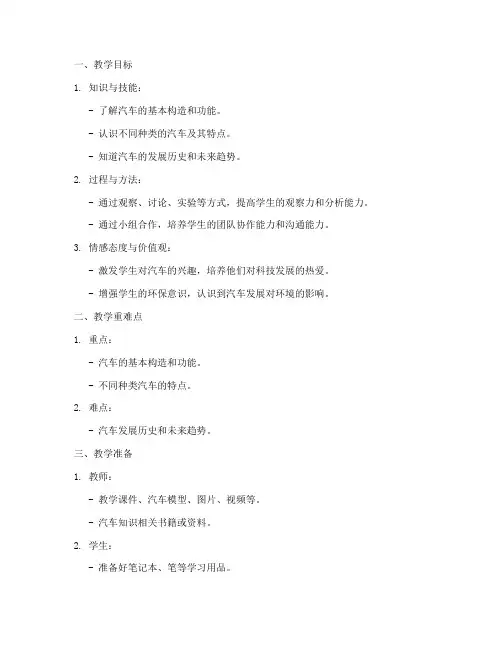

1. 知识与技能：- 了解汽车的基本构造和功能。

- 认识不同种类的汽车及其特点。

- 知道汽车的发展历史和未来趋势。

2. 过程与方法：- 通过观察、讨论、实验等方式，提高学生的观察力和分析能力。

- 通过小组合作，培养学生的团队协作能力和沟通能力。

3. 情感态度与价值观：- 激发学生对汽车的兴趣，培养他们对科技发展的热爱。

- 增强学生的环保意识，认识到汽车发展对环境的影响。

二、教学重难点1. 重点：- 汽车的基本构造和功能。

- 不同种类汽车的特点。

2. 难点：- 汽车发展历史和未来趋势。

三、教学准备1. 教师：- 教学课件、汽车模型、图片、视频等。

- 汽车知识相关书籍或资料。

2. 学生：- 准备好笔记本、笔等学习用品。

（一）导入新课1. 教师通过提问的方式引入话题：“同学们，你们平时都乘坐什么样的汽车？对汽车有哪些了解？”2. 学生自由发言，教师总结并引出课题：“今天，我们就来学习汽车的相关知识。

”（二）新课讲授1. 汽车的基本构造和功能- 教师通过课件展示汽车的基本构造图，并讲解各部分的功能。

- 学生观察并提问，教师解答。

2. 不同种类汽车的特点- 教师展示不同种类汽车的图片和视频，让学生认识各种汽车的特点。

- 学生分组讨论，总结不同种类汽车的特点。

3. 汽车的发展历史和未来趋势- 教师简要介绍汽车的发展历史，重点讲解汽车技术的创新和发展。

- 学生分组讨论，预测汽车未来的发展趋势。

（三）课堂练习1. 教师发放练习题，学生独立完成。

2. 学生展示自己的答案，教师点评。

（四）课堂小结1. 教师总结本节课所学内容，强调重点和难点。

2. 学生分享自己的学习心得。

五、课后作业1. 查阅资料，了解一种自己感兴趣的汽车，并撰写一篇短文介绍。

2. 观看一部关于汽车的电影或纪录片，并写一篇观后感。

六、教学反思1. 教师对本节课的教学效果进行反思，总结经验教训。

2. 学生对本节课的学习效果进行反思，提出改进意见。

范文汽车教学设计教案一、教学目标1. 知识与技能：- 了解汽车的基本构造和功能。

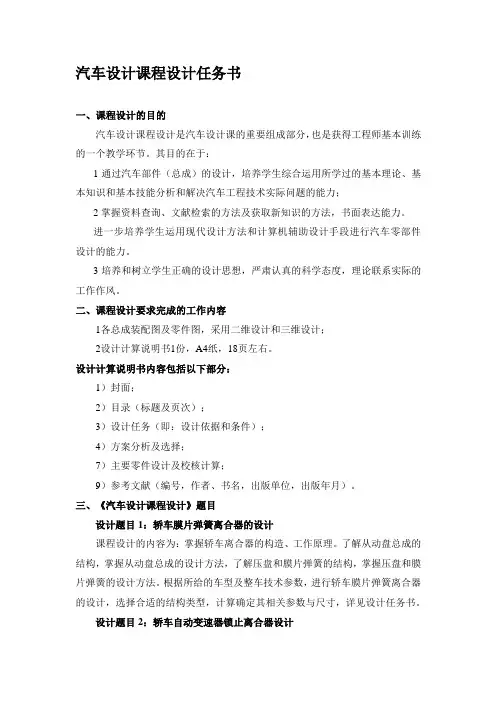

汽车设计课程设计任务书一、课程设计的目的汽车设计课程设计是汽车设计课的重要组成部分，也是获得工程师基本训练的一个教学环节。

其目的在于：1通过汽车部件（总成）的设计，培养学生综合运用所学过的基本理论、基本知识和基本技能分析和解决汽车工程技术实际问题的能力；2掌握资料查询、文献检索的方法及获取新知识的方法，书面表达能力。

进一步培养学生运用现代设计方法和计算机辅助设计手段进行汽车零部件设计的能力。

3培养和树立学生正确的设计思想，严肃认真的科学态度，理论联系实际的工作作风。

二、课程设计要求完成的工作内容1各总成装配图及零件图，采用二维设计和三维设计；2设计计算说明书1份，A4纸，18页左右。

设计计算说明书内容包括以下部分：1）封面；2）目录（标题及页次）；3）设计任务（即：设计依据和条件）；4）方案分析及选择；7）主要零件设计及校核计算；9）参考文献（编号，作者、书名，出版单位，出版年月）。

三、《汽车设计课程设计》题目设计题目1：轿车膜片弹簧离合器的设计课程设计的内容为：掌握轿车离合器的构造、工作原理。

了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法。

根据所给的车型及整车技术参数，进行轿车膜片弹簧离合器的设计，选择合适的结构类型，计算确定其相关参数与尺寸，详见设计任务书。

设计题目2：轿车自动变速器锁止离合器设计课程设计的内容为：在丰田轿车自动变速器的液力变矩器中设计一锁止离合器，以提高自动变速器稳定工况下的传动效率，详细要求见课程设计任务书。

四、课程设计的步骤和方法在课程设计开始时，由指导教师向学生布置设计任务。

设计任务的内容包括：设计题目、设计要求、设计手段、提供原始数据和主要相关资料、应完成图纸份量及设计计算说明书内容和要求。

学生根据设计任务和设计要求，在分析有关资料的基础上拟定各种设计方案，通过对比与分析确定采用的设计方案，然后进行精心设计，应按时、按质、按量地独立完成设计任务。

《汽车设计课程设计》双横臂独立悬架导向-转向系统的分析与设计计算说明书目录一、任务说明1．设计任务............................................................. 错误！未定义书签。

2．问题描述............................................................. 错误！未定义书签。

3．设计条件............................................................. 错误！未定义书签。

二、双横臂独立悬架导向-转向系统的设计过程1．导向机构及转向梯形布置方案分析与优化设计...... 错误！未定义书签。

1.1参数选择 ......................................................... 错误！未定义书签。

1.2参数优化 ......................................................... 错误！未定义书签。

2．考虑导向机构非线性特征的双横臂独立悬架系统弹簧刚度、减震器阻尼参数的设计与分析方法 ..................................... 错误！未定义书签。

2.1悬架导向机构参数............................................ 错误！未定义书签。

2.2受力分析与阻尼参数计算 ................................. 错误！未定义书签。

3．双横臂悬架下摆臂结构的强度设计 ....................... 错误！未定义书签。

4．全浮式半轴计算及轮毂轴承选择........................... 错误！未定义书签。

三、设计心得........................................ 错误！未定义书签。

《汽车设计》习题及部分答案第一章汽车的总体设计1. 设计任务书包括哪些内容？答：设计任务书主要应包括下列内容：（1）可行性分析，其内容包括市场预测，企业技术开发和生产能力分析，产品开发的目的，新产品的设计指导思想，预计的生产纲领和产品的目标成本以及技术经济分析等。

（2）产品型号及其主要使用功能、技术规格和性能参数。

（3）整车布置方案的描述及各主要总成的结构、特性参数；标准化、通用化（4）国内、外同类汽车技术性能的分析和对比。

（5）本车拟采用的新技术、新材料和新工艺。

2. 汽车总体设计的主要任务？答：要对各部件进行较为仔细的布置，应较为准确地画出各部件的形状和尺寸，确定各总成质心位置，然后计算轴荷分配和质心位置高度，必要时还要进行调整。

此时应较准确地确定与汽车总体布置有关的各尺寸参数，同时对整车主要性能进行计算，并据此确定各总成的技术参数，确保各总成之间的参数匹配合理，保证整车各性能指标达到预定要求。

3. 简要回答汽车轴距的长短会对汽车的性能产生哪些影响？答：（1）轴距对整备质量、汽车总长、汽车最小转弯直径、传动轴长度、纵向通过半径等有影响。

当轴距短时，上述各指标减小。

此外，轴距还对轴荷分配、传动轴夹角有影响。

（2）轴距过短会使车厢(箱)长度不足或后悬过长；汽车上坡、制动或加速时轴荷转移过大，使汽车制动性或操纵稳定性变坏；车身纵向角振动增大，对平顺性不利；万向节传动轴的夹角增大。

（3）原则上对发动机排量大的乘用车、载质量或载客量多的货车或客车，轴距取得长。

对机动要求高的汽车，轴距宜取短些。

为满足市场需要，工厂在标准轴距货车的基础上，生产出短轴距和长轴距的变型车。

对于不同轴距变型车的轴距变化，推荐在0．4~0．6m的范围内来确定为宜。

4.公路车辆法规规定的单车外廓尺寸？答：公路车辆法规规定的单车外廓尺寸：长不应超过12m；宽不超过2.5m；高不超过4m。

5. 简要回答汽车轮距的大小会对汽车产生哪些影响？单就货车而言，如何确定其前后轮距？答：汽车轮距的大小会对汽车总质量、最小转弯直径、侧倾刚度产生影响。

汽车构造教案2011~ 20012学年第2学期课程名称汽车构造A授课对象车辆工程2010级1、2班主讲教师逯玉林教师所在院（部）、系（室）汽车服务工程系选用教材《汽车构造上》学时/ 学分48学时/ 3学分教案编写说明教案是任课教师的教学实施方案。

任课教师应遵循专业教学计划制订的培养目标，以教学大纲为依据，在熟悉教材、了解学生的基础上，结合教学实践经验，提前编写设计好本门课程每次课的全部教学活动。

教案编写说明如下：1、教学课型表示所授课程的类型，请在理论课、实验课、习题课、实践课、技能课及其它栏内选择打“√”。

2、教学内容：是授课的核心。

将授课的内容按章、节或主题，有序的进行设计编排，并标以“*”和“#”符号以表示重点和难点。

3、教学方法和教学手段：教学方法指讲授、讨论、示教、指导等。

教学手段指板书、多媒体、网络、模型、标本、挂图、音像等教学工具。

4、讨论、思考题和作业：提出若干问题以供讨论，或作为课后复习时思考，亦可要求学生作为作业来完成，以供考核之用。

5、参考资料：列出参考书籍、有关资料。

6、首次开课的青年教师的教案应由导师审核。

7、鼓励教师在教学内容、教学方法和教学手段等方面进行创新与改革。

8、所有开课课程必须按此标准编写教案。

天水师范学院工学院教案天水师范学院工学院教案3210609550tq e tq T n n P T π-=⨯= 二、经济性指标燃油消耗率是指单位时间内单位有效功的燃油消耗量，也就是发动机每发出1kW 有效功率在1小时内所消耗的燃油质量(以g 为单位)，通常用be 表示，其单位为g/kW·h3*10e eB b P = B 为发动机在单位时间内的耗油量 有效燃油消耗率越小，其经济性越好。

三、运转性能指标1、 排气品质2、 噪声3、 起动性能四、发动机的速度特性发动机速度特性指发动机的功率、转矩和燃袖消耗率三者随曲轴转速变化的规律。

这个特性可以通过发动机在试验台上(例如测功器试验台)进行试验而求得。
