深圳地铁1号线续建工程4标段洞门、联络通道及泵房加固方案一、工程概况本标段主要包含桃园站~大新站区间,大新站~前海站区间两个盾构区间隧道。
目前两台海瑞克盾构机已从从前海站下井始发,右线已掘进30环。
大新站~前海站区间联络通道位于294环左右,为了不影响盾构掘进进度应尽早进行联络通道加固,和到达端洞门加固。
桃园站~大新站区间:区间设计起点里程为SK22+773.300、设计终点里程为SK23+585.812,右线盾构隧道长812.512m、左线盾构隧道长812.29m(短链0.222m),区间总长度为1624.802m。
区间线路为双线,线间距13.2米。
在DK23+206.83处设区间联络通道及排水泵房1座,采用矿山法施工。
大新站~前海站区间:区间设计起点里程为SK23+799.212、设计终点里程为SK24+794.600,区间右线长度为995.388m、左线长度为995.093m(短链0.295m),区间总长度为1990.481m。
区间线路为双线,线间距13.2m。
本区间在SK24+353.353处设区间联络通道和废水泵房,采用矿山法施工。
两个联络通道及泵房均采用矿山法施工,复合式衬砌支护。
初期支护采用个栅格钢架及300mm后C20喷射混凝土;二次衬砌采用300mm后C30混凝土、S8模筑防水混凝土。
桃园站和大新站正在施工中,进度可观,都已具备端头加固的条件。
二、工程地质情况说明1、桃园站~大新站区间联络通道及泵房覆土约16米,所处地层为砾砂质粘性土,其上覆土从上至下依次为素填土(1.5米)、砂质粘性土(2米)、砾质粘性土(3.6米),砂质粘性土(10米)。
2、大新站~前海站区间联络通道及泵房覆土17米,所处地层为砾砂质粘性土,其上覆土从上至下依次为素填土(9.9米)、砂质粘性土(2米)、砾质粘性土(13.9米),基岩为全风化花岗岩。
两个联络通道的地质情况有一个共性,标准贯击数高,在地下水位低的情况下土的自立自稳性能比较好,但遇水便软化。

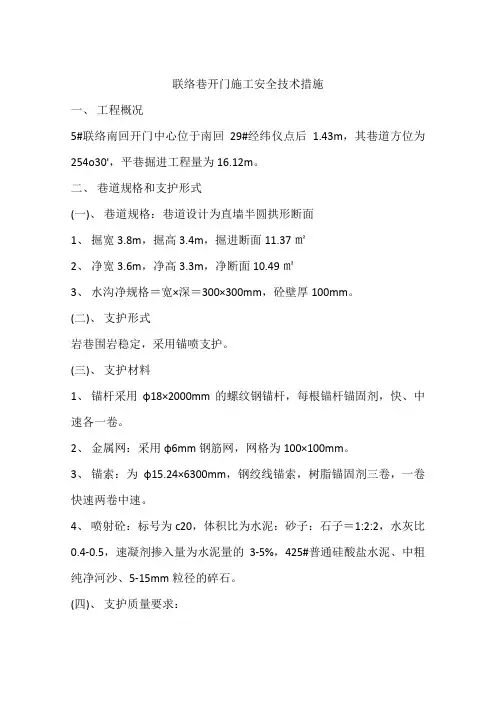

联络巷开门施工安全技术措施一、工程概况5#联络南回开门中心位于南回29#经纬仪点后1.43m,其巷道方位为254o30',平巷掘进工程量为16.12m。
二、巷道规格和支护形式(一)、巷道规格:巷道设计为直墙半圆拱形断面1、掘宽3.8m,掘高3.4m,掘进断面11.37㎡2、净宽3.6m,净高3.3m,净断面10.49㎡3、水沟净规格=宽×深=300×300mm,砼壁厚100mm。
(二)、支护形式岩巷围岩稳定,采用锚喷支护。
(三)、支护材料1、锚杆采用φ18×2000mm的螺纹钢锚杆,每根锚杆锚固剂,快、中速各一卷。
2、金属网:采用φ6mm钢筋网,网格为100×100mm。
3、锚索:为φ15.24×6300mm,钢绞线锚索,树脂锚固剂三卷,一卷快速两卷中速。
4、喷射砼:标号为c20,体积比为水泥:砂子:石子=1:2:2,水灰比0.4-0.5,速凝剂掺入量为水泥量的3-5%,425#普通硅酸盐水泥、中粗纯净河沙、5-15mm粒径的碎石。
(四)、支护质量要求:1、锚杆布置三花形间排距为800×800mm。
垂直于巷道轮廊线与巷道轮廊夹角不小于75°,锚杆眼深度不大于锚杆50mm,间排距±100mm,外露长度30-50mm,安装锚杆药卷搅拌时间不少于20秒钟,托盘紧贴岩壁,锚杆安装15分钟后用力矩搬手扭紧螺母,预紧力不小于100nm,锚固力不小于5-7吨。
2、钢筋网:搭接长度不小于100mm,用托盘压实、中间每隔200mm,用14#铁丝扭紧一道,网片张紧伸平。
3、喷射砼厚度:岩巷100mm,喷层表面基本平整密实。
喷浆前用压力风水冲洗喷表面,每天不小于两次一星期后每天一次。
(五)、支护方式:1、锚杆紧跟迎头工作面,放炮后最大空顶距1.8m,支护后最小空顶距0.2m。
2、当围岩稳定采用锚网喷支护,当围岩破碎条件较差时采用先喷砼封闭围岩,再打锚杆挂网喷浆方式支护。

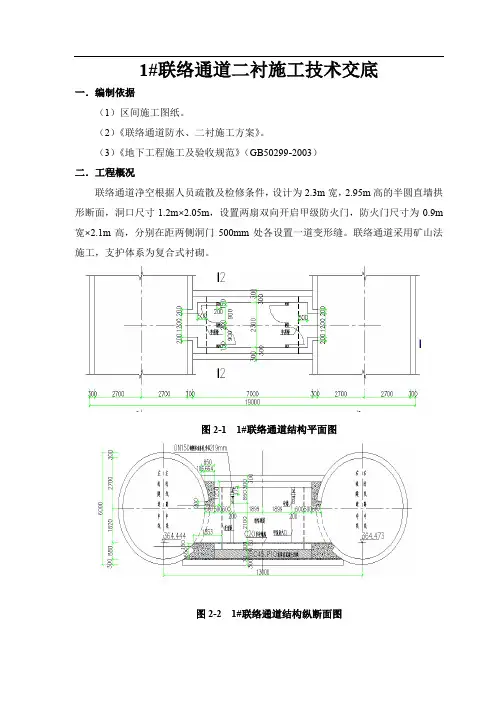

1#联络通道二衬施工技术交底一.编制依据(1)区间施工图纸。
(2)《联络通道防水、二衬施工方案》。
(3)《地下工程施工及验收规范》(GB50299-2003)二.工程概况联络通道净空根据人员疏散及检修条件,设计为2.3m宽,2.95m高的半圆直墙拱形断面,洞口尺寸1.2m×2.05m,设置两扇双向开启甲级防火门,防火门尺寸为0.9m 宽×2.1m高,分别在距两侧洞门500mm处各设置一道变形缝。
联络通道采用矿山法施工,支护体系为复合式衬砌。
图2-1 1#联络通道结构平面图图2-2 1#联络通道结构纵断面图图2-3 1#联络通道结构横断面图三、施工顺序(1)防水施工完成后,分两次浇筑二衬混凝土。
第一次浇筑底板及回填混凝土,第二次浇筑侧墙及拱部混凝土。
因回填和底板混凝土一次浇筑,底板钢筋需做采用钢筋马镫做悬空处理(2)底板防水施工→保护层施工→底板钢筋绑扎→底板混凝土浇筑→侧墙及上拱防水施工→侧墙及上拱钢筋安装→模板支架安装固定→侧墙及上拱混凝土浇筑→模板拆除四、钢筋工程1、钢筋施工顺序(1)先施工两侧洞门环梁底部及底板钢筋,预留出与上部连接的连接筋。
(2)待回填混凝土和底板混凝土浇筑完成后,进行上部洞门环梁、标准段侧墙及拱部钢筋、防火门钢筋施工。
2、施工技术要求(1)因底板钢筋悬空,需提前做好马镫,马镫采用C25钢筋间距50cm高低布置。
(2)底板钢筋施工时先铺设底层钢筋,后绑扎顶层钢筋,两层钢筋之间用架立筋支撑,以防浇筑混凝土时顶层钢筋塌陷。
拱墙钢筋先绑扎外圈钢筋,再绑扎内圈钢筋。
绑扎拱墙钢筋时,搭设简易钢管作业平台。
(3)钢筋为HPB300和HRB400钢筋。
钢筋直径分别为:A8,A10,C12,C16,C20。
(4)焊条:电弧焊接HPB300钢筋时采用E43焊条,焊接.HRB400钢筋时采用E50焊条。
(5)钢筋净保护层厚度迎土侧为45mm,背土侧为35mm。
(6)钢筋锚固长度为40d,板筋、墙筋直锚长度不足时,均在端头做15d的90°弯钩。
洞门施工方案目录一、工程概况 0二、施工部署及劳动组织 02.1施工部署及工期计划 02.2劳动组织安排 (1)三、洞门施工综述 (1)3.1洞门结构及尺寸 (1)3.2工程量统计 (2)四、施工准备 (2)五、施工方法及工艺 (3)5.1洞门注浆堵水 (3)5.2搭建脚手架 (4)5.3管片拆除 (6)5.4防水施工 (7)5.5绑扎钢筋 (10)5.6模板安装 (12)六、技术保证措施 (14)七、施工质量措施 (14)八、施工安全保证措施 (15)8.1施工现场安全措施 (15)8.2供电及照明安全措施 (15)8.3洞门施工安全措施 (16)8.4事故发生的急救措施 (16)九、文明施工措施 (16)9.1文明施工措施 (17)9.2环境保护措施 (17)一、工程概况成都地铁十号线一期工程土建四标为华金区间风井至金花站检修库盾构区间,右线起止点里程YDK5+617.704~YDK7+151.363,区间全长1533.659m;左线起止点里程ZDK5+634.803~ZDK7+197.331,区间全长1562.501m。
正线穿越厂房、新苗村住宅区等建筑物群,平行绕城高速公路方向向西北方向,在YDK7+013~YDK7+100处斜穿绕城高速(K48+216.80~K48=317)到达金花站。
区间共投入两`台盾构机分别为中铁装备65#、66#。
区间设置两处联络通道,分别在YDK6+179.787和YDK6+665.206,其中YDK6+179.787处为联络通道兼废水泵房。
线间距9.3m~20.03m,结构最小覆土埋深9m,最大覆土埋深13m,盾构隧道主要位于密实砂卵石层。
工程共设盾构隧道洞门4座,分别在中间风井、金花站端头,每个端头两个洞门。
始发洞门采用700mm的统一宽度,到达洞门宽度根据实际排版情况而定,但不应小于400mm,盾构区间隧道洞门防水为一级,结构不允许渗水并结构表位无湿渍。
二、施工部署及劳动组织2.1施工部署及工期计划本工程洞门数量为4个,混凝土工程量约59m3。
联络通道整体施工组织及方法1.1 施工原则及方案概述在保证施工安全与质量的基本条件下,合理安排施工工序,采取可靠施工措施、做好现场安全文明工作,以确保联络通道按时、顺利完成。
根据盾构施工进度情况,联络通道开挖初支工作面放在右线,注浆材料设备、钢筋、模板等材料从某某站北端头井采用龙门吊上下物料,洞内运输采用小型翻斗车,2#、6#联络通道借用检修井孔进行二衬下料,人工浇筑,1#、3#、5#采用泵送方式进行二衬浇筑。
盾构隧道内提前采用型钢对管片进行支撑,再利用管片注浆孔进行注浆,注浆完成后拆除开洞管片,采用洞内全断面注浆,注浆完成后进行开挖。
开挖时提前在拱顶进行超前小导管注浆,采用人工配合风镐进行上下台阶式开挖,边开挖边利用C25钢格栅支撑,并进行网喷,侧壁采用C22锚杆,边墙设置间距0.5m×0.8m,梅花形布置,L=3m,端部与格栅钢架焊接。
联络通道开挖完成后,进行泵房开挖,泵房开挖过程中在侧面设置Φ22锚杆,其余支护形式同联络通道。
二衬采用C35 P10模筑钢筋混凝土,二衬施工完成后进行洞门施工。
为确保隧道净空满足设计要求,施工过程中隧道预留沉落量按10cm考虑。
图1.1-1联络通道施工流程图1.2 联络通道施工方法1.2.1 隧道内刚性临时支撑搭设在进行注浆加固前,在通道口处的隧道内架设临时刚性支撑,保证在注浆过程中、联络通道开挖过程中管片的稳定。
在管片主要受力部位设立多个180×94×1.5的工字钢及HW100×100型钢制作的支撑钢架,并用75的角钢设立抗拉杆使支撑钢架连为一个整体受力体系,防止和减少区间隧道在通道位置处的管片发生过大变形。
并将临时支撑作为施工的操作平台。
联络通道洞门范围内靠近洞门一侧的竖向型钢间距为2.2m,其余为1m,便于施工。
具体内容见图5临时支撑示意图及图6临时支撑剖面图:1.2.2 通道内施工场地布置临时支撑架设后,利用临时支撑架设施工操作平台,且不妨碍电瓶车通过。
1.背景和目标根据公司发展需要,为解决员工交流和协作不便的问题,决定在办公楼内实施联络通道的施工工程。
本文档旨在详细介绍联络通道的施工方案,确保施工过程高效、安全、顺利完成,并达到预期目标。
2.施工方案概述本文档包括以下主要内容:•施工目标•预计工期•施工流程•目标功能和特点•安全考虑•施工人员和责任•预算和资源分配3.施工目标1.解决办公楼内部员工交流和协作不便的问题,提高工作效率。
2.提供一个高效、安全、稳定的联络通道,满足日常工作和紧急情况下的通讯需求。
3.改善员工对公司内部信息的获取和传递效率,缩短决策和响应时间。
4.预计工期预计联络通道施工工期为6个月,具体工期根据实际情况进行调整。
5.施工流程1.工程准备阶段:–成立施工项目组,定义项目计划和目标。
–编制详细的施工方案和施工图纸。
–确定所需材料和设备,并进行采购。
–确定施工人员和责任分工。
2.施工阶段:–施工前的准备工作,包括安装施工围栏、设备搬运、电力供应等。
–按照施工方案进行各项工程的施工,包括通道设置、布线工作、设备安装等。
–进行系统测试和调试,确保联络通道正常运行。
–完成施工工程后的清理工作,保证施工现场整洁。
3.施工验收阶段:–进行联络通道的系统验收和测试,确保功能正常。
–汇总施工记录和相关文件,编制施工报告。
–召开内部会议,对施工过程进行总结和评估,提出改进意见。
–确认施工项目的验收标准和验收结果,并做相关记录。
6.目标功能和特点1.多功能性:联络通道将支持文本、音频和视频等多种方式的通信和协作。
2.高安全性:采用先进的加密技术和访问控制机制,保护信息不被非法获取。
3.易扩展性:设计具有丰富的扩展接口,方便后续功能的增加和升级。
4.稳定可靠:采用优质的设备和稳定的网络连接,确保联络通道的持续可用性。
5.用户友好:界面简洁明了,功能操作简单,适用于不同岗位和技能水平的员工。
7.安全考虑1.严格控制施工现场的访问权限,保证只有授权人员能够进入施工区域。
联络通道施工方法及施工工艺方案1联络通道施工概况2.1技术准备施工前组织相关人员熟悉图纸,讨论施工方法及措施,制定方案,进行施工技术交底。
2.2测量放线(1)隧道内要在联络通道位置处放出通道中心轴线;(2)在附近管片做好轴线定位参考点,便于后期对轴线的确定;(3)对联络通道上方超前支护所用中管棚位置进行放样。
2.3监控量测(1)联络通道施工为矿山作业,施工危险性较大,因此必须加强施工监测,由专人负责。
开工前应根据埋深、地质、地面环境、开挖断面和施工方法等进行监测,拟定监测方案,施工中按规定进行量测;(2)施工前做好联络通道所在位置的管线调查工作,加强地面监测,严格控制地面沉降,防止管线变形受损。
3施工流程图图3.1 联络通道施工流程图4联络通道超前支护4.1洞内径向注浆径向注浆加固区域为联络通道前后各10环,采用花管进行径向注浆。
注浆材料为水泥-水玻璃双液浆,注浆时以注浆压力为主,注浆量为辅。
注浆压力一般控制在0.5~1.0MPa4.2支护形式与范围2座联络通道在圆形拱顶180°范围布置中管棚,入射角度1~3°(均由左线向右线打入)。
其中2#联络通道开挖过程中,在距右线联络通道洞门前3m处,在通道内向联络通道右线洞门打设超前小导管。
范围为拱顶180°,入射角度10~15°。
超前支护管内注浆材料为水泥-水玻璃双液浆,水泥浆水灰比1.5:1~1:1,水玻璃≧45Be,水泥浆与水玻璃比值1:0.5~1:1,注浆压力0.5~1.0MPa。
图4.1 联络通道兼排水泵房拱顶支护剖面图4.2.1超前小导管施工工艺及要点(1)工艺流程图4.3工艺流程图(2)施工方法及技术要点①圆形拱顶180°范围布置Φ42*3.25mm,环向间距0.3m,入射角度10~15°。
根据设计要求,对准孔位,不同入射角度钻进,要求孔位偏差为±3cm,入射角度偏差不大于1°;②钻机就位:钻机按指定位置就位,调整钻杆的垂直度。

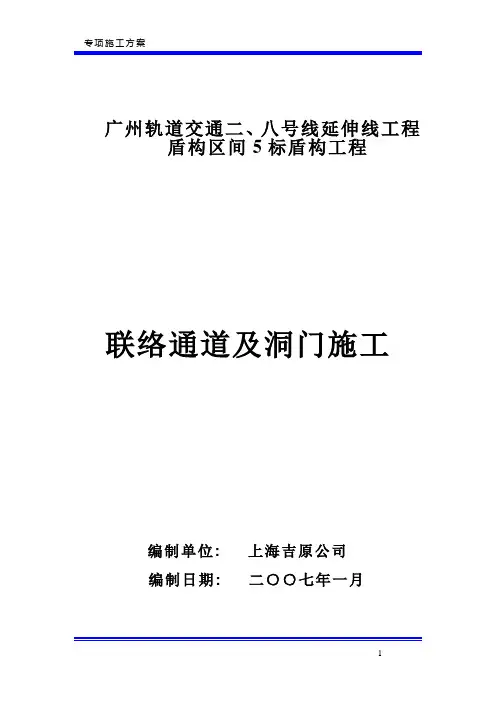

专项施工方案广州轨道交通二、八 号线延伸线工程 盾构区间 5 标盾构工程联络通道及洞门施工编制单位: 编制日期:上海吉原公司 二○○七年一月- 1 -专项施工方案一. 概述本标段工程包括 会石区间轨排井~广州新客站】 【江泰路站~ 【 和 跃进村站】两个盾构区间,分别位于番禺区和海珠区。
