11工作面探煤钻孔设计

2111回采探放水钻孔设计(完整版)解析【2013】山西乡宁焦煤集团台头前湾煤业有限公司作业地点： 2111综采工作面探放水设计编制人：防治水科长:防治水副总:总工程师：施工负责人：编制时间：2111回采工作面探放水设计会审表探放水设计会审意见整改落实表目录第一章防治水管理机构及职责划分 (1)第二章设计目的 (2)第三章设计依据 (2)第四章巷道设计及四邻关系情况 (3)第五章施工地区地质及水文地质条件 (4)第六章施工地区水害分析 (4)第七章探放水设计 (5)（一）设计原则 (5)（二）井下物探设计 (5)（三）探水钻孔设计 (6)（四）异常情况探放水设计说明 (7)（五）验收工作 (8)第八章钻探安全技术措施 (8)第九章通风与瓦斯检查安全技术措施 (14)第十章排水措施 (15)第十一章避灾措施 (16)附件：探放水设计附图目录1、探水钻孔平面布置示意图探水钻孔布置断面示意图2、2111回采工作面避灾路线图3、2111回采工作面通风系统图4、2111回采工作面排水系统图5、2111回采工作面四邻关系图6、2111回采工作面巷道布置图7、煤层柱状图山西乡宁焦煤集团台头前湾煤业有限公司2111回采工作面探放水设计第一章防治水管理机构及职责划分组长：靳敏捷（总工程师）副组长：李鹏（防治水副总工程师）成员：武文鹏（地测防治水科长）郑林林（防治水技术员）武文栋（防治水技术员）薛栋（地质专业技术员）探放水作业队伍机构探放水队队长：侯高红探放水队班组长：姚晋将李帅薛栋探放水队队员：冯云山张宏亮尉斌郭峰杨耀龙张建军张继红任栗胜张夏磊加万里卢波职责划分：矿长是矿井防治水工作第一责任人。

负责贯彻上级防治水方面的相关文件，落实上级关于防治水管理方面的各种工作要求，对矿井防治水工作安全全面负责。

保证矿井防治水工作“三专”化。

总工程师对矿井防治水负全面业务技术管理责任，同时是防治水管理机构总负责人。

防治水副总工程师负责防治水工作年度计划编制、设计、措施制定及审批工作，并指导地测防治水科室对矿井防治水工作进行管理。

工作面超前钻探措施方案一、超前钻探措施：（1）工作面掘进过程中，严格执行“有掘必探，先探后掘”的原则，利用钻探（采用ZDY650型液压钻机）探查，做好矿井日常防治水工作。

（2）超前探测以钻探为主的方法，钻探超前距取60米，掘进过程中必须保留30米安全距离。

按照《煤矿防治水规定》超前距a取值如下：超前距α可由下式计算“α=0.5AL√￣391kp≥30式中α——超前距米：A——安全系数（一般取2——5）L——巷道的跨度（宽或高取其大者），mP——水头压力，Mpa:Kp——煤的抗张强度，Mpa令：A=2，L=5，P=0.8，Kp=0.187 计算得：α=18m，取30m （3）钻孔布设：工作面正前方布设一个钻孔，钻孔方位55°倾角+2°，孔深60米，孔径43mm，若60m为全煤孔且物探前方无异常体时，可向前掘进30米，保留30米的超前距；若60米范围内出现有怀疑的区域，且物探前方有异常体时，先根据第一个钻孔判断该异常体为断层还是陷落柱，若异常体为断层时，在巷道前方的底板方向布置2个钻孔，以探清该断层的导水性，若异常为陷落柱时，可在巷道前方正对陷落柱沿煤层扇形布置3个钻孔，顶板布置2个钻孔，若为其他异常体时，可根据具体情况加密钻孔，发现钻进过程中的钻孔内有水涌出时，必须加密钻探，严格按照防治水规定执行。

以上异常体均以探清为目的，钻孔在巷道前方的水平面和竖直面呈扇形布置，异常体未探清之前，不得进行任何采掘活动。

钻孔布置参数如下：钻孔设计参数表（4）孔口管的安装：1、钻孔开始5米孔口直径为113mm，下入3寸孔口管，固定后改为43mm孔钻进。

2、先将孔口管放入孔内，在孔口处用水泥将孔口管固定住，水泥里预埋用以注浆时排除孔内空气的出气小管，然后从孔口管向孔内注入水泥砂浆，直到孔壁与孔口管之间充满水泥砂浆，待水泥砂浆凝固2小时后，扫孔到底。

二、安全技术措施1、超前钻探工作由钻探队完成，由安全员负责监督落实，地质科负责监检查。

煤田勘探深孔施工技术煤田勘探深孔施工技术在煤田地质勘探中，孔深超过800m的孔就叫深孔。

随着煤炭资源需求量的不断增大，浅部资源日益枯竭，这就要求我们增大对煤层煤炭资源勘探的力度。

深孔施工作业，最根本的技术措施就是提高纯钻进时间，增加钻头进尺，使用好泥浆（钻井液），加强孔壁维护，增加孔壁稳定性，缩短施工周期，提高钻进效率，实现安全、优质、高效的钻探目的。

1、深孔钻探施工技术设计深孔钻探投入较大，地质期望值较高，要保证整个钻孔达到设计目的，必须有一套完整的施工技术方案，即按钻孔编制《单孔施工组织设计》。

设计包括矿区地层条件和岩石的物理机构性质，设备与动力的选择，钻探机具与钻进方法的选择，钻孔结构与技术套管设计，冲洗液与钻进参数，质量与安全措施，效率与施工进度设计，施工组织与管理。

2、钻孔结构与钻孔口径根据地质设计要求，首先确定钻孔的终孔孔径，再依据地层的复杂程度，采用的冲洗液类型、扩孔方法、工艺技术，按照经济实用的原则，确定钻孔的孔身结构。

总之，深孔施工的钻孔结构，要力求简单。

开孔钻进过表土或风化层到基岩后，下Φ146或Φ168×7.35的套管，作为孔口管，其孔口管应使用反丝扣联接，以防止在钻进中被钻具打脱扣。

然后，力争一径到底，一般孔径选择Φ110或Φ91，有特殊要求的钻孔除外。

钻孔结构简单，可以使钻井液上升速度均匀，减少流速的变化，避免换径时发生孔斜，有利于保护孔壁，加速岩粉排除。

3、钻头的选用在钻头使用上，除了要注意根据岩层的特点，选用适岩钻头外，深孔作业主要是注意钻头的镶焊质量，力求钻头的内外出刃一致，底出刃应要求平齐。

在选择钻头型号时，要注意其耐磨性，增加钻头在孔底的工作时间，以利于提高钻进效率。

4、加强泥浆管理，充分发挥泥浆的扩壁作用提高泥浆质量，充分发挥泥浆的扩孔作用，是深孔钻进中特别关键的问题。

深孔钻进中经常出现的砂质岩翻孔，卡埋钻具等事故，除操作不当等原因外，关键问题是没有管理好泥浆。

威远县越溪镇龙洞煤矿探水钻孔设计说明书编制：陈能金审核：刘建灯技术负责人：陈能金越溪镇龙洞煤矿技术科2011年3月一、技术要求1、探水钻孔直径用Φ42mm钻头。

2、探水钻孔的数目，不少于3个，一个中心孔2个帮孔(断层水可用1个)，其方向保证在工作面前方的中心和上下或左右都能起到探水作用。

3、钻孔布置：1）掘进上山巷道，探水钻孔布成扇形，如图所示。

如果为平巷掘进巷道，探水钻孔在上帮方向布置成半扇形，钻孔之间的夹角一般为10～15°，开始探水时可打5～7个钻孔，以后根据情况可适当减少，但不能少于3个。

2）探断层水时，探水钻孔数量减少到3个。

3）探水孔间距最大不得超过3米；超前距一般为20米，但不得小于8米；帮距一般应等于超前距。

二、安全措施掘进工作面接近积水区时，还必须在掘进期间采取以下安全措施加以防范。

1)掘进巷道坡度不准起伏不平，以免低处的水流不出去，施工人员有被堵的危险。

2)上山方向的水害威胁未消除或正在探水时，为保证下山工作人员的安全，应暂停其工作，等水害威胁消除后再继续工作。

3) 探水巷道必须在探水钻孔有效控制范围内掘进，探水孔的超前距、帮距及孔间距应符合设计要求。

每次探水后、掘进前，应在起点处设置标志，并建立挂牌制度。

4)掘进中各班班（组）长必须在掘进工作面交接班，交接班允许掘进剩余的距离，严禁超越。

掘到批准位置时，其最后0.5m停止放炮，用手镐采齐迎头，以利于下次探水时，安全套管不致安设在被炮震松的煤岩层内。

5) 测量和探水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。

探放水人员必须按照批准的设计施工，未经审批单位允许，不得擅自改变设计。

6) 探水巷道必须严格掌握巷道掘进方向，沿着探水孔的中心线掘进，以免造成超前距和帮距缩小而遭遇老空透水。

如果地质变化必须偏离时，应进行补充钻探或采取其它措施予以补救。

7) 合理选择巷道掘进的爆破方法，在探水眼严密掩护下，且保持超前距和帮距时，可以采取多打眼、少装药、放小炮的方法，以利于保持煤体的稳定性。

31211探巷掘进工作面探放水设计一、为了更好的贯彻《煤矿安全规程》，做好水害防治工作，确保31211探巷掘进工作面掘进安全，依据《煤矿防治水细则》和《井下探放水技术规范》作此设计。

二、工作面概况31211探巷工作面北为1050石门，南为未开采区，东为31503工作面，西为未开采区域；地面位置位于茶沟以南山地地带。

31211探巷位于1050煤仓口以南100m处，开口位置为321探煤巷T7测点向南40m处，方位129º，沿煤层底板导向层掘520m。

巷道用途:该巷道作三采区煤2-1层工作面的回风顺槽，满足通风、辅助运输、及设备检修。

三、矿井水文地质情况(一)矿区充水因素1、充水水源地表水、岩层裂隙水、老空积水。

(二)水文地质类型根据矿区水文地质条件分析，其直接充水含水层为砂岩裂隙含水层，该含水层补给来源少，钻孔单位涌水量小于0.1L/s·m，据调查本矿矿井涌水量正常为40m3/h，最大矿井涌水量为80m3/h，属于矿井涌水量小的矿井，采掘工作面不受水害影响，防治水工作简单，但目前矿井大面积采空，且存有大量积水，因此矿井水文地质类型为中等类型。

(三)涌水量预计涌水量为:正常涌水量为3m3/h,最大涌水量5m3/h。

三、水害分析及探放水目标(一)水害分析31211探巷位于矿井南部，工作面上方为矿井未开采区，31211探巷作为超前掘进巷，故在掘进过程必须坚持“有疑必探、先探后掘”的原则，资料显示在31211探煤巷南部存在探煤空巷，预计储水量为500m³。

为防止老空水患威胁安全生产，必须进行探放。

(二)探水目的:探明工作面以南空巷水源，并进行疏干排放，预防水害事故。

四、探放水钻孔设计(一)31211探煤巷探放水钻孔施工前，首先在施工巷道右侧挖掘临时水仓，规格为4m×2m×2m。

安设排水主泵一台（BQS15KW），备用水泵一台（BQS15KW），敷设排水管路两条(DN100），并保证设备检修到位，能正常运转。

第一章概况一、编制依据1、国家安全生产监督管理总局颁布的《防治煤与瓦斯突出规定》。

2、《煤矿安全规程》（2011版）。

3、生产科编制《11014回风巷掘进作业规程》。

二、工作面基本情况1、工作面位置与邻近关系11014回风巷位于11采区11014回风巷维修到测12点后按287°方位，+3‰坡度掘进77米到位。

与地面最低高差141米，巷道掘进对地表无影响。

C1#煤层属二叠系龙潭组，结构一般，煤层平均厚度为 2.5m，走向北西-南东，倾向南西，属中等稳定煤层。

11014回风巷设计测12点向前施工长度77m，巷道断面为梯形，上净宽1.8米、下净宽2.8米、高2.1米、断面积为4.83m2。

地面相对位置及邻近采区开采情况表(表1)水平名称1190水平巷道名称11014回风巷地面标高（m）+1455～+1420 井下标高（m）+1291.813～+1294.113相应地面位置及地面情况11采区11014回风巷掘进段地面位置：位于4号勘探线西14.4米，4线东62.6米。

副井井口以南186米至189.2米之间。

相应地表为山岭地段，施工范围相应地面位置无建筑设施及水体。

井下位置及掘进对地面的影响11采区11014回风巷井下位置：位于11采区11014回风巷维修到12点后按287°方位，+3‰坡度掘77米到位。

与地面最低高差141米，巷道掘进对地表无影响。

邻近巷道施工情况⑴11014回风巷掘进段东为11014回风巷修理巷；回风巷西原仲河煤矿采区。

（2）11014回风巷南无可采煤层，未施工。

（3）11014回风巷北20米为08#煤，08#煤属不可采煤层，未施工。

（4）11014回风巷掘进段在12点前0～39米段上方为我矿11012本煤层采空区，开采标高为1293.9～1222.2；11014回风巷下方未施工。

设计长/m 772、煤层情况11014回风巷布置在C1煤层中掘进，C1煤层属二叠系龙潭组，结构一般，煤层平均厚度为 2.5m，走向北西-南东，倾向南西，属中等稳定煤层。

主水平二采区回风巷断层探煤设计总工程师：生产矿长：安全矿长：机电矿长：矿长助理：通风科：生产科：安全科：机电科：调度室：监控室：编制：兰花永胜煤业有限公司二○一二年四月主水平二采区回风巷断层探煤设计一、工程概况主水平二采区回风巷沿11号煤层底板掘进，巷道断面形式半圆拱，掘进断面为16.77㎡，以90°00′00〞的方位掘进。

2012年3月23日8点班，当掘至38m处时，左帮煤层急剧变化，底部遇矸，掘进巷道左翼煤层先断失。

现掘至53m，工作面靠左2/3全部揭露深灰色粉砂岩，根据现场勘察初步判断为正断层，断层走向122°45′，倾角60°，倾向东南。

根据地质报告钻孔资料：ZK005钻孔深灰色粉砂岩底板深度为139m，11#煤底板深度为184m，落差为45m； ZK008钻孔深灰色粉砂岩底板深度为129m，11#煤底板深度为153.8m，落差为24.8m；据此推断，断层落差在24.8m-45m之间。

二、钻探设计（一）探煤层钻探设计为探明煤层空间相对位置，现利用钻机进行钻探。

因ZK008钻孔距主水平二采区回风巷工作面遇断层处较ZK005钻孔近，故铅直断距按25 m 考虑。

1、钻孔布置（1）、在工作面中间布置一个钻孔，进行钻探。

（2）、按断层倾角60°布置钻眼，钻孔深度为50m，如果未见煤，继续钻探至90m，如仍未见煤，则按探断层重新布置。

后附（主水平二采区回风巷断面图及断层探煤平面示意图一、主水平二采区回风巷断层探煤推断剖面示意图二）。

（3）、钻眼的长度H 1 =︒cos6025=50m H 2 =︒cos6045=90m （二）探断层钻探设计1、沿巷道掘进方向水平布置一个中心眼，探巷道过断层长度，钻孔长度96.6m 。

2、与中心眼夹角15°向底板方向布置一个钻探孔，钻孔长度100m 。

3、与中心眼夹角15°向顶板方向布置一个钻探孔，钻孔长度100m 。

敏东第一煤矿I0116301工作面探放水设计及实践摘要：在我国，煤矿水害对煤矿安全生产造成巨大威胁。

我国大部分煤矿都受到水害的威胁，即使在缺水的西部也有可能发生突水事故。

因此，在煤矿生产中，必须及时进行探放水设计。

本文对大雁矿业集团公司敏东第一煤矿I0116301工作面的探放水设计做详细介绍。

关键词：煤矿水害探放水钻孔设计安全生产伊敏煤田位于新华夏系第三沉降区之呼和湖坳陷的东北部，制高点高程906.50m；盆地中部地形较为平缓，南高北低，高程一般为644～781m，相对高差137m，盆地内有伊敏河自南而北流过，伊敏河两侧为伊敏河冲、洪积地形，呈南北向条带状分布，宽度为3～6km，由于构造形态、地貌条件的影响，为地表水及地下水的汇集，赋存与排泄创造了有利条件。

1 工作面水文地质条件I0116301工作面回采的16-3上煤层属于16煤组煤层，该煤组煤层间砂岩、砂砾岩岩层含水，该含水层含水属弱含水，其上部15煤组的煤层间砂岩、砂砾岩岩层含水、该含水层富水性强，再往上有第四系粉中、粗砂、砂砾石孔隙含水层，该含水层含水量丰富，另本回采工作面的中部赋存一宽缓向斜，其两侧煤层节理裂隙发育，煤层本身含有少量的裂隙水。

本工作面西部，44-20钻孔揭露煤层直接顶板为1.30米的粉砂岩、往上为1.00米的砂质砾岩、1.00米的粉砂岩、0.60米的泥岩、0.50米的煤，往上为60.10米厚的砂质砾岩、细砂岩、含砾细砂岩互层，该砂砾岩层较厚、较松散、具备富水条件；再往上为15.5米厚的煤与泥岩互层，往上为72.20米厚的砂质砾岩，松散，具备富水条件。

本工作面回风、运输顺槽掘进过程中，个别地段有从锚杆、锚索眼滴水现象，在工作面运输顺槽660米处，因巷道顶板煤、岩层冒落，揭露了老顶砂岩层中的含水层，导致出水，出水量约5 m3/h。

根据上述依据，预计本回采工作面正常涌水量为80m3/h，最大涌水量为200m3/h。

2设计探放水钻孔位置及煤层顶板岩层情况：本次探放水钻孔设计在工作面内施工的泄水巷内，泄水巷全长80米，泄水巷距离工作面运输顺槽20米。

仅供参考[整理] 安全管理文书工作面探放水钻孔施工方案及安全技术措施日期：__________________单位：__________________第1 页共17 页工作面探放水钻孔施工方案及安全技术措施一、基本情况１、工作面概况15104综采工作面设计走向长度962m，采长200m，由北到南设计有：外错尾巷、回风顺槽、进风顺槽、切巷；15104工作面位于15#煤层井田的东中部，北部为15103采空区，南部为设计15105采区，东部为杨家沟村保护煤柱边界，西部为15#煤三条系统大巷；上覆层为9#煤9205和9207采空区，15#与9#煤层位间距约为70m。

地面位置在许家沟村西南方向的山坡丘陵地带，地面无建筑物。

２、工作面水文地质及水害分析（１）、工作面地质情况15104综采工作面回风顺槽地势呈现中部高，东西方向低；进风顺槽地势呈现西高东低；工作面存在南北—北南向斜扭曲构造；从一区回风巷起，回风顺槽向东400m，进风顺槽向东340m范围呈现南高北低的向斜，落差在10－34m之间；回风巷400m向东到切巷，进风顺槽340m向东到切巷范围呈现北高南低的向斜，落差在3－20m之间；15104工作面回风顺槽从一区回风巷向东145m处揭露一陷落柱，该陷落柱位于停采线外，根据坑透成果预测工作面内存在有小断层6处，1处掘进时已揭露，其它5处隐藏于工作面中部。

（２）、工作面水文情况15104工作面在掘进期间涌水量为０.２m3/日，无顶板淋水及破碎带涌水现象，在回风穿越陷落柱时，陷落柱边沿出现过涌水现象，但涌水量不大；进风已揭露的小断层未出现涌水现象，掘进过程中所揭露的几个褶曲也未出现涌水现象，其它5处隐藏于工作面中部的小断层，根据本煤层钻探情况未发现涌水现象。

（３）、工作面水害分析15104回采工作面北部为15103采空区，15103采空区底板标高低于15104工作面，所以工作面回采期间不会受15103采空区积水影响。

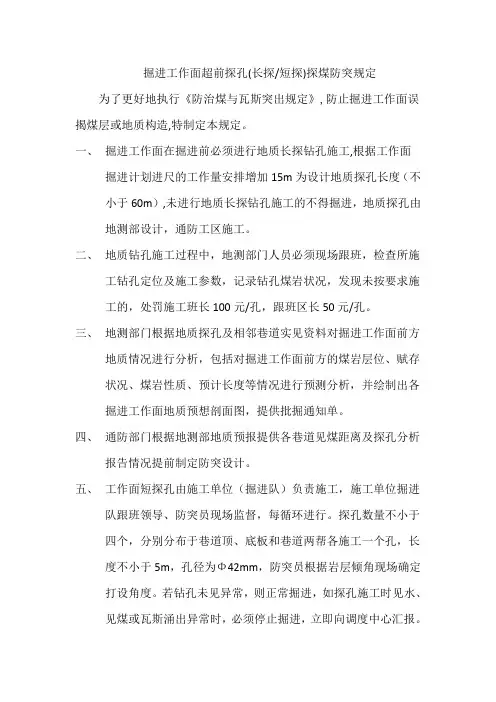

掘进工作面超前探孔(长探/短探)探煤防突规定为了更好地执行《防治煤与瓦斯突出规定》,防止掘进工作面误揭煤层或地质构造,特制定本规定。

一、掘进工作面在掘进前必须进行地质长探钻孔施工,根据工作面掘进计划进尺的工作量安排增加15m为设计地质探孔长度（不小于60m）,未进行地质长探钻孔施工的不得掘进，地质探孔由地测部设计，通防工区施工。

二、地质钻孔施工过程中，地测部门人员必须现场跟班，检查所施工钻孔定位及施工参数，记录钻孔煤岩状况，发现未按要求施工的，处罚施工班长100元/孔，跟班区长50元/孔。

三、地测部门根据地质探孔及相邻巷道实见资料对掘进工作面前方地质情况进行分析，包括对掘进工作面前方的煤岩层位、赋存状况、煤岩性质、预计长度等情况进行预测分析，并绘制出各掘进工作面地质预想剖面图，提供批掘通知单。

四、通防部门根据地测部地质预报提供各巷道见煤距离及探孔分析报告情况提前制定防突设计。

五、工作面短探孔由施工单位（掘进队）负责施工，施工单位掘进队跟班领导、防突员现场监督，每循环进行。

探孔数量不小于四个，分别分布于巷道顶、底板和巷道两帮各施工一个孔，长度不小于5m，孔径为Φ42mm，防突员根据岩层倾角现场确定打设角度。

若钻孔未见异常，则正常掘进，如探孔施工时见水、见煤或瓦斯涌出异常时，必须停止掘进，立即向调度中心汇报。

待公司有关部门查明原因采取措施后，方可恢复掘进。

六、在揭煤工作面掘进至距煤层法向距离10m之前，必须打2个穿透煤层全厚且进入顶（底）板不小于0.5m前探钻孔进行探煤，并做好详细记录。

在地质构造复杂或地质情况不明区域，揭煤工作面掘进至距煤层法向距离20m前必须布置2个以个的前探钻孔进行探煤，探明煤层层位、倾角变化、地质构造和瓦斯情况。

否则不许施工。

七、在揭煤工作面距突出煤层最小法向距离7m位置时，必须停头进行区域预测或定为突出危险区的则采取区域防突措施，经区域措施效果检验达标后再进行掘进。

八、掘进至距突出煤层最小法向距离5m始，必须边探边掘，保证工作面到煤层的最小法向距离不小于1.5m。

1151掘进工作面设计说明书1151采面巷道布置设计说明书工作面地质情况该巷道位于安底背斜南段西南翼，为一单斜构造，位于+1060水平首采区顶部，沿5#煤层等高线顺层施工。

经调查，上部曾经有大量小煤窑开采，西部为1121回风顺槽、1265运输石门联络巷和采区行人上山、轨道上山及回风上山，东南为已施工的1240进风石门和1273回风石门。

在向南延伸时需要注意防止个别老窑深入，其余无其他采掘活动。

该面工作面走向长659m，倾斜长200m，面积m2，工业储量吨，设计可采储量吨。

井上下对照关系地面位于猫猫冲至岩脚西一带，地形为缓斜坡局部呈凹字形地形，西南方向为长兴灰岩形成的陡坎，北高南低。

位于煤系中，地面多被农作物、灌木覆盖。

无大的水体，零星居民建筑物分布。

煤层赋存情况5#煤层走向为193°，倾向为287°，倾角为30°，该巷道沿5#煤层顶部掘进，在1265运输石门F0305～K0+116m处开场分岔，走向为193°。

根据地质报告预测巷道东南方向煤层逐渐变薄，局部有起伏，巷道沿煤层倾角起伏变化。

5#煤层为黑色，以半亮型煤、亮煤为主，其次为半暗煤，条痕色为黑色，玻璃光泽，块状构造，层状构造。

参差状断口，硬度低，性脆，个别点相变为炭质泥岩，偶含少量黄铁矿晶粒，构造简单，个别点含一层粉砂岩夹矸。

顶板多由细粒砂岩、粉砂岩组成，个别工程点为粉砂岩、砂质泥岩，底板为细粒砂岩，个别点为砂质泥岩、泥岩。

该煤层属于较稳定的大部可采煤层，可采率85.71%。

硬度系数f=0.5～2，上距3#下煤层5.75～14.02m，平均8.59m。

煤厚～3.70m，平均1.76m。

2#煤层灰分10.05%～26.17%，平均18.77%；硫分0.46%～1.63%，平均0.95%，属低中灰分低硫煤。

煤层顶底板情况老顶为粉砂质泥岩、粉砂岩，灰色中厚层状粉砂质泥岩，偶含黄铁矿晶粒，间夹粉砂岩条带，厚度为5.6m。

第一章概况第一节概述一、工作面名称工作面名称：工作面超前探作业规程编号：二、工作面超前探设计工程量本次超前探共设计施工15个钻场，预计底板钻孔总数48个，工程量7373m；一级套管长度480m，二级套管长度1878m；预计探煤钻孔总数51个，工程量6099m。

三、施工地点及施工目的：施工地点：施工目的：①防止误揭二1煤层、误揭构造、误揭含水层等引发瓦斯和突水事故。

②超前对巷道底板隐伏的构造及导水裂隙进行充填、加固，使之不导水。

③改造工作面巷道底板太原组灰岩弱含水层，改造奥灰含水层上部10～40m，变含水层为相对隔水层。

第二节编写依据1、国家煤矿安全监察局，国家安全生产监督管理总局.《煤矿安全规程》.北京：煤炭工业出版社，2011.032、国家安全生产监督管理总局，国家煤矿安全监察局.《煤矿防治水规定》.北京：煤炭工业出版社，2009.113、国家煤矿安全监察局，中国煤炭工业协会.《煤矿安全质量标准化基本要求及评分方法》，煤炭工业出版社，2013.034、《煤矿防治水精细化管理标准》.徐州：中国矿业大学出版社，2012.055、河南能源化工集团《煤矿地质防治水工程精细化管理规范》. 2013.106、河南能源化工集团《义煤公司矿井防治水管理办法》.2013.107、关于鹤煤十矿“3.10”突水淹井事故专项安全风险辨识报告第二章工作面采掘工程概况第一节工作面概述1、地面位置及地面设施工作面对应地面位置为云顶山南坡，地表多为荒坡，有少量农田，地面标高+398~+546m，相对高差148m，地势为缓坡，地表无村庄、水体。

2、井下位置、四邻及采掘关系工作面北邻-6m轨道大巷，南邻井田边界，东邻13采区下山东翼保护煤柱；西邻13下山西翼保护煤柱。

3、掘进工作面参数及岩层厚度、产状情况13采区回风、胶带、轨道下山设计进入L7灰岩后沿L7灰岩掘进，三条下山相互间距为30m，现工作面已掘进110m进入二1煤层底板，继续沿-25°掘进35m后将进入L7灰岩沿-7°顺层施工，预计13回风下山掘进到115m处将施工第一轮超前钻孔。

探煤及引排钻孔设计根据现场查看+900m水平东大巷揭露24-1#（23#）煤层垮落情况发现，掘进工作面迎头支设有3架“U”钢棚子，垮落煤体已经将整个掘进工作面迎头堵塞，堵塞高度达到了巷道的高度，垮落煤体以40~50°的坡度进行堆积，坡尾与揭煤点距离为3m左右，具体堆积的素描情况如图1所示。

Ⅰ+900m东大巷ⅠⅠ-Ⅰ堆积煤体图1 煤体堆积素描示意图由于煤体将巷道整个高度全部堵塞，使得人员无法直接进入直接对垮落煤体的堆积高度及垮落孔洞的大小及形状，同时也不能将风筒直接接入对孔洞内瓦斯的排放。

所以，有必要采用施工钻孔的方式对前方煤体堆积、孔洞垮落情况及对孔洞内瓦斯的引排。

另外，由于前方23#煤层与24-1#煤层这间的层位关系不详，以及23#煤层的突出危险性未能得到准确判断，故有必要采用施工穿层钻孔探明23#与24-1#煤层之间的层位关系，同时利用该钻孔对23#煤层瓦斯压力和钻屑解吸指标K1值进行测定，从而准确判断其突出危险性。

（1）瓦斯引排钻孔设计如图2所示，钻孔参数如表1所示。

表1 瓦斯引排钻孔设计参数钻孔编号钻孔深度（m）钻孔岩石段深度（m）钻孔倾角（°）钻孔夹角（°）1 14 11 60 02 12 9 30 03 15 12 60 204 15 12 60 -20注：钻孔夹角为钻孔方向与巷道轴向之间的夹角，左偏为正，右偏为负。

23、24煤层1、3、4#瓦斯引排钻孔1011+900m东大巷2#瓦斯引排钻孔9101、2#瓦斯引排钻孔3#瓦斯引排钻孔4#瓦斯引排钻孔+900m东大巷图2 瓦斯引排钻孔设计图在钻孔施工过程中详细记录钻孔施工岩石段的长度，如果钻孔施工至孔洞内，应减小旋转，采用钻机的推力将钻杆往前推，直到不能推进为止，并记录下此时的钻杆长度。

钻孔施工完毕后，在1#钻孔内接入压风，接入压风时应控制风量，开始风量应较小，以后逐渐增加。

安全监控方面应能按照《煤矿安全规程》等相关法律法规进行实时监控，断电控制必须设置合理、到位，并由瓦检员随时对出口对CH 4、CO 2、CO 等进行检测。

煤矿探放水钻孔布置1. 引言随着煤炭开采的不断深入，煤矿探放水钻孔布置成为了矿山水文地质勘探的重要环节。

合理的布置和设计钻孔位置，对于煤矿的生产安全和环境保护具有重大意义。

本文将介绍煤矿探放水钻孔的布置原则和方法。

2. 布置原则在进行探放水钻孔布置时，应考虑以下原则：2.1 安全原则探放水钻孔的布置应遵循煤矿安全生产的要求，确保矿井内部的稳定和安全。

避免钻孔与矿井巷道、支护等设施相冲突，减少事故风险。

2.2 高效原则合理布置钻孔位置，最大程度地降低钻孔数量，提高勘探效率。

避免重复布置钻孔，减少不必要的工作量和资源消耗。

2.3 环保原则在布置钻孔位置时，应考虑周边环境的保护和恢复。

避免对地下水、地表水和生态环境的影响，减少环境污染风险。

3. 布置方法3.1 地质调查在进行探放水钻孔布置前，需要进行详细的地质调查，全面了解勘探区域的地质条件。

通过地质勘探数据的收集和分析，确定煤层、岩层、水文地质特征等信息。

3.2 孔网布置根据地质调查结果，结合煤矿的具体情况和水文地质条件，确定探放水孔网的具体布置。

孔网布置可以分为探放水孔网和补偿水孔网。

3.2.1 探放水孔网布置探放水孔网布置的目的是有效地探测煤层水情况，为煤矿的生产安全提供依据。

在布置探放水孔网时，应注意以下原则：•布置位置应覆盖整个矿区，以保证全面了解矿区水情；•钻孔密度应根据地质条件和煤层水情况进行合理确定；•优先布置在煤层底板和顶板，以及易涌水地段；•钻孔间距应根据地质条件和煤层水情况进行合理确定。

3.2.2 补偿水孔网布置补偿水孔网布置的目的是为了保持矿井周边地下水位的平衡，防止发生因排水而引起的地质灾害。

在布置补偿水孔网时，应注意以下原则：•布置位置应覆盖矿井附近的地下水体系；•钻孔密度应根据地质条件和地下水位变动情况进行合理确定；•钻孔应布置在矿井附近的活动断裂带、岩溶裂隙带等易发生地质灾害的区域；•钻孔间距应根据地质条件和地下水位变动情况进行合理确定。
