下载文档原格式
黄土自重湿陷性影响因素试验分析黄土是一种特殊的土壤类型，其自重湿陷性是指在湿润条件下土壤受到重力作用时发生的变形和沉降。
这种湿陷性对工程建设有着重要的影响，因此对其影响因素进行试验分析具有重要的意义。
一、湿陷性的影响因素1.土壤含水量土壤含水量是影响土壤湿陷性的重要因素之一。
当土壤含水量增加时，土壤颗粒之间的摩擦力会减小，土壤的韧性和强度会降低，从而导致土壤的变形和沉降加剧。
2.土壤结构土壤的结构对湿陷性也有着重要的影响。
当土壤的结构较为均匀、颗粒间的孔隙较大时，土壤的湿陷性较低；而当土壤的结构不均匀、颗粒间的孔隙较小时，土壤的湿陷性较高。
3.土壤类型不同类型的土壤对湿陷性的影响也不同。
黄土土壤由于其成分和结构的特殊性，其湿陷性相对较高。
在不同的土壤类型中，其湿陷性表现也会有所差异。
4.地下水位地下水位的变化也会对土壤的湿陷性产生影响。
当地下水位上升时，土壤含水量增加，湿陷性也会随之增加。
而当地下水位下降时，土壤含水量减少，湿陷性也会减小。
5.外部荷载外部荷载是指作用在土壤表面的荷载，如建筑物、交通载荷等。
外部荷载的增加会导致土壤的变形和沉降加剧，从而影响土壤的湿陷性。
二、试验分析为了深入了解黄土自重湿陷性的影响因素，我们进行了一系列试验分析。
我们选择了一定数量的黄土土样，并进行了含水量调整和压实处理。
然后，我们在试验台上设置了不同的外部荷载，并通过变化地下水位等条件，对土样进行了湿陷性试验。
在试验过程中，我们发现土壤的湿陷性与其含水量密切相关。
当土壤含水量较高时，土壤的变形和沉降明显加剧；而当土壤含水量较低时，土壤的湿陷性较小。
我们还发现土壤的湿陷性受外部荷载和地下水位影响较大。
当外部荷载增加时，土壤的湿陷性也会随之增加；而当地下水位上升时，土壤的湿陷性也会随之增加。
三、结论与建议黄土自重湿陷性的影响因素多种多样，需要综合考虑。
在工程建设中，应当根据不同的情况和条件，对土壤的含水量、结构和类型等进行合理的调整和处理，以减小土壤的湿陷性。
1.粒度成分上，以粉粒为主，粉粒含量超过50%以上，砂粒、粘粒含量较少。
2.密度⼩，孔隙率⼤，⼤孔性明显。
在其它条件相同时，孔隙⽐越⼤，湿陷性越强烈。
3.天然含⽔量较少时，结构强度⾼，湿陷性强烈；随含⽔量增⼤，结构强度降低，湿陷性降低。
4.塑性较弱，塑性指数在8～13之间。
当湿陷性黄⼟的液限⼩于30%时，湿陷性较强；当液限⼤于30%以后，湿陷性减弱。
5.湿陷性黄⼟的压缩性与天然含⽔量和地质年代有关，天然状态下，压缩性中等，抗剪强度较⼤。
随含⽔量增加，黄⼟的压缩性急剧增⼤，抗剪强度显著降低。
新近沉积黄⼟，⼟质松软，强度低，压缩性⾼。
6.抗⽔性弱，遇⽔强烈崩解，膨胀量⼩，但失⽔收缩较明显，遇⽔湿陷性较强。
湿陷性黄土地基湿陷的原理和处理方法分析湿陷性黄土是一种具有湿陷性质的特殊土壤类型，其在遇到水分的作用下会发生体积变化，导致建筑物的沉降和破坏。
湿陷性黄土地基的湿陷原理是由于土壤中的黏性颗粒之间的吸附力和吸水力导致土壤颗粒聚结和体积收缩。
处理湿陷性黄土地基的方法有多种，包括排水处理、改良处理和断层处理等。
1. 吸水性：湿陷性黄土由于土壤的颗粒间隙较大，含有大量的毛细孔，能够很好地吸收和储存水分。
当土壤吸水后，土壤中的黏性颗粒之间的吸水力增强，导致土壤体积发生变化。
2. 颗粒聚结：湿陷性黄土中含有一定量的黏土颗粒，这些颗粒具有黏性和胶结性质。
当水分分子进入黏土颗粒间隙时，颗粒表面的电荷变化，引起吸引力增强，颗粒之间结合力增大，产生颗粒聚结现象。
3. 含水率变化：湿陷性黄土在不同含水率下具有不同的物理特性。
当土壤的含水率增加时，土壤体积会相应增大；而当含水率减小时，土壤体积会相应减小。
湿陷性黄土在遇到水分作用下会发生体积的收缩和膨胀，从而引起地基的沉降和破坏。
对于湿陷性黄土地基的处理方法，常用的有以下几种：1. 排水处理：通过提高地下水位附近的排泄能力，将地下水排出，以降低土壤的含水率，从而减小土壤体积的变化。
这可以通过排水沟、排水管等设施进行实现。
2. 改良处理：通过添加改良材料，改变土壤的物理和力学性质，以改善土壤的稳定性和抗湿陷性能。
常见的改良材料包括石灰、水泥、石粉等，它们的添加可以改变土壤的结构和黏粒的性质，减小土壤的吸水能力和颗粒聚结现象。
3. 断层处理：对于已经严重受损的地基，可以通过开挖和重新填充的方式来重新构筑地基。
这种方法需要专业的工程师进行设计和施工，以确保地基的稳定性和可靠性。
含水率和压实度对矿区回填土力学性质的影响韩琳;李宇翔【摘要】以某矿区填土为研究对象,采用直剪试验和压缩试验,对不同含水率及不同压实度条件下的土样进行抗剪强度和压缩指标的测定,并分析了因含水率和压实度的不同引起抗剪强度和压缩特性的变化规律.结果表明:当所选取的含水率均不大于最优含水率时,黏聚力随含水率变化不明显,但在高压实度下,存在1个含水率值,令填土的黏聚力达到峰值,而内摩擦角受含水率变化影响较小;黏聚力随压实度的增大而增大,且呈指数形式增长,内摩擦角随着压实度增大呈近似线性增长,且增长幅度不大;压缩系数随含水率的增大而增大,压实度对压缩系数的影响与含水率影响相反,呈递减趋势.【期刊名称】《煤矿安全》【年(卷),期】2018(049)008【总页数】4页(P53-56)【关键词】含水率;压实度;抗剪强度;压缩系数;回填土;力学性质【作者】韩琳;李宇翔【作者单位】中煤科工集团西安研究院有限公司,陕西西安710077;中煤科工集团西安研究院有限公司,陕西西安710077【正文语种】中文【中图分类】TD315为有效利用土地资源，节约建设资金，进行大型煤矿建设时常常需要高填深挖来平整土地。
但由于地貌、地质构造及地层岩性的不同，所形成的土质回填高边坡在外界影响下极易发生边坡失稳[1]。
对于高边坡回填土来说，填土的强度与变形指标是反映填土工程质量的标准，是进行边坡稳定性评价的理论基础[2]。
因此，研究矿区建设前期的土体力学性质是很有必要的。
土体抗剪强度指标和变形参数与其物理状态密切相关，土的物理状态取决于土体内部水分分布形态和土颗粒的密实状态。
Lambe[3]通过室内试验，分析了在相同压实度条件下，含水率小于最优含水率和大于最优含水率的黏性土的强度、侧限压缩及渗透性的变化特征；袁俊平[4]对路基填土在不同初始含水率和压实度下土体的抗剪强度和压缩性能进行了实验研究，指出，相同压实度下，黏聚力在最优含水率附近达到峰值，当含水率大于最优含水率时，黏聚力急剧减小；相同含水率下，内摩擦角随压实度的增大而增大。

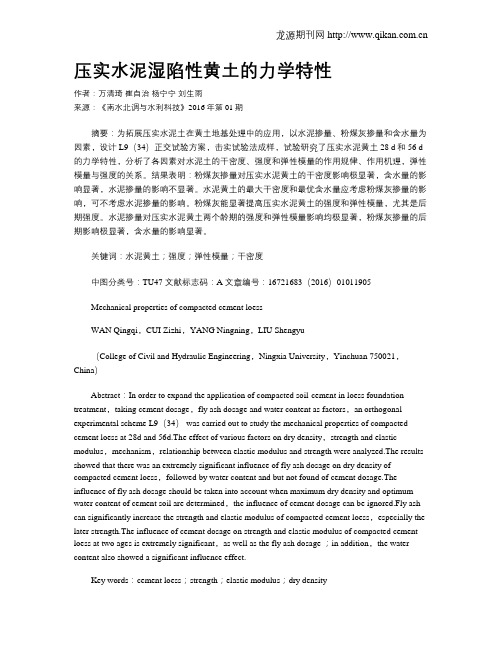

压实水泥湿陷性黄土的力学特性作者：万清琦崔自治杨宁宁刘生雨来源：《南水北调与水利科技》2016年第01期摘要：为拓展压实水泥土在黄土地基处理中的应用，以水泥掺量、粉煤灰掺量和含水量为因素，设计L9（34）正交试验方案，击实试验法成样，试验研究了压实水泥黄土28 d和56 d 的力学特性，分析了各因素对水泥土的干密度、强度和弹性模量的作用规律、作用机理，弹性模量与强度的关系。
结果表明：粉煤灰掺量对压实水泥黄土的干密度影响极显著，含水量的影响显著，水泥掺量的影响不显著。
水泥黄土的最大干密度和最优含水量应考虑粉煤灰掺量的影响，可不考虑水泥掺量的影响。
粉煤灰能显著提高压实水泥黄土的强度和弹性模量，尤其是后期强度。
水泥掺量对压实水泥黄土两个龄期的强度和弹性模量影响均极显著，粉煤灰掺量的后期影响极显著，含水量的影响显著。
关键词：水泥黄土；强度；弹性模量；干密度中图分类号：TU47 文献标志码：A 文章编号：16721683（2016）01011905Mechanical properties of compacted cement loessWAN Qingqi，CUI Zizhi，YANG Ningning，LIU Shengyu（College of Civil and Hydraulic Engineering，Ningxia University，Yinchuan 750021，China）Abstract：In order to expand the application of compacted soil-cement in loess foundation treatment，taking cement dosage，fly ash dosage and water content as factors，an orthogonal experimental scheme L9（34） was carried out to study the mechanical properties of compacted cement loess at 28d and 56d.The effect of various factors on dry density，strength and elastic modulus，mechanism，relationship between elastic modulus and strength were analyzed.The results showed that there was an extremely significant influence of fly ash dosage on dry density of compacted cement loess，followed by water content and but not found of cement dosage.The influence of fly ash dosage should be taken into account when maximum dry density and optimum water content of cement soil are determined，the influence of cement dosage can be ignored.Fly ash can significantly increase the strength and elastic modulus of compacted cement loess，especially the later strength.The influence of cement dosage on strength and elastic modulus of compacted cement loess at two ages is extremely significant，as well as the fly ash dosage ；in addition，the water content also showed a significant influence effect.Key words：cement loess；strength；elastic modulus；dry density夯实水泥土桩和压实水泥土填层在软土地基处理中已得到广泛应用。
黄土自重湿陷性影响因素试验分析黄土是我国西部地区常见的一种地质土壤类型，由于其独特的物理和化学特性，黄土在工程建设中常常会遇到自重湿陷性的问题。
自重湿陷性是指土壤在受力作用下，在含水状态下会发生变形和沉降的现象。
这一现象在工程建设中可能会导致地基沉降、建筑结构变形以及工程设施破坏等问题，因此对于黄土的自重湿陷性进行分析和研究具有重要的工程意义。
本文将从实验的角度对黄土自重湿陷性的影响因素进行分析，主要包括土壤含水率、土壤结构、土壤孔隙水压力、土壤孔隙结构以及土壤微观结构等方面进行研究。
一、土壤含水率对自重湿陷性的影响土壤的含水率是影响自重湿陷性的重要因素之一，通常情况下，土壤的含水率越高，其自重湿陷性也越大。
在实验室条件下，可以通过改变土壤的含水率来研究其对自重湿陷性的影响。
实验结果表明，随着土壤含水率的增加，土壤的变形和沉降程度也会增加，这是因为土壤中水分的增加会使得土粒之间的粘结力下降，导致土壤的稳定性降低，从而增加了其自重湿陷性。
土壤结构是指土粒之间的排列和连接方式，对于土壤的自重湿陷性也有着重要的影响。
在不同的土壤结构条件下，土壤的自重湿陷性也会有所不同。
通常情况下，土壤结构越松散，其自重湿陷性也会越大。
因为松散的土壤结构会使得土粒之间的连接力较弱，从而使得土壤在受力作用下更容易发生变形和沉降。
土壤的自重湿陷性受到多种因素的影响，包括土壤的含水率、土壤结构、土壤孔隙水压力、土壤孔隙结构以及土壤微观结构等因素。
在工程建设中，我们需要针对不同的土壤情况进行具体的分析和研究，以便能够更好地预测土壤的自重湿陷性，从而采取相应的防治措施，保障工程的安全和稳定。
希望通过本文的分析，能够为相关领域的研究和实践工作提供一定的参考和帮助。
浅谈湿陷性黄土的成因及其影响摘要：我国黄土总面积约为63.5万平方千米，是世界上黄土分布区域最为广泛国家之一，黄土在天然状态下，结构性较强，但当遇水侵入后，土体强度显著降低，结构发生破坏，土体产生压缩变形，从而产生湿陷变形。
在分析黄土形成特征和产生原因的基础上，分析总结出黄土影响因素之间的联系，总结了一些湿陷性黄土地基处理常见措施。
根据工程当中出现不同的实际情况，提出来不同破坏下的解决方案，保障黄土地区工程的安全措施。
关键词：黄土地基；湿陷性；工程地质问题1.引言湿陷性黄土大多数以粉粒组成，为第四世纪沉积形成土壤的地质体，颜色呈黄色或黄褐色土。
具有透水性强、结构疏松、孔隙率大等特点。
黄土的分布范围大多以西部地区为主，位于陕西、山西、宁夏、甘肃等西部地区。
湿陷性黄土是受水浸润下形成，所以我国靠近河流、河谷等水位地形容易形成湿陷性黄土。
它在工程建设中有较强的破坏机制。
深入探讨湿陷性黄土的成因及其影响，解决工程中黄土的湿陷性，减少因黄土湿陷性处理不当发生的工程事故。
2.湿陷性黄土的成因2.1 含水量黄土受水浸润后含水量较高，由于黄土中的颗粒较细，孔隙较多，有较强的吸水能力。
当土壤中的水分含量增加时，黄土颗粒之间的吸引力会增强，从而导致土壤体积的变化。
当土壤中的水分含量减少时，黄土颗粒之间的吸引力会减弱，土壤会发生收缩，使得黄土强度减低，发生陷落，产生地基不均匀沉降。
这种含水量变化是引起的湿陷性黄土的主要特征之一。
因此，黄土不同的含水量影响黄土的湿陷性，黄土湿陷性的变化幅度也是不同的[1]。
2.2地下水位地下水位的变化也会对湿陷性黄土产生影响。
当地下水位升高时，土壤中的水分子含量较高，黄土含水量也随之增大，使得同一深度范围内土体的标贯击数明显降低，强度也随之下降。
而当地下水位较低时，土壤中的水分含量较低，土壤容易发生收缩。
地下水位的变化会直接影响湿陷性黄土的湿陷性[2]。
2.3 骨料颗粒结构黄土的湿陷性的根本原因是黄土特殊的骨料颗粒结构，黄土中的骨料颗粒主要由黏土矿物和非黏土矿物组成。
简述湿陷性黄土对工程影响及措施摘要：近年来，随着我国西部大开发战略的全面实施，西北地区经济水平得到了显著提升，同时西北地区的民航建设事业也得到了快速发展。
但由于我国西北地区的湿陷性黄土厚度与覆盖范围相对较大，加之湿陷性黄土自身的物理力学性质较为特殊，一旦处理不当，很可能会诱发各种类型的质量问题，无法保障工程项目的安全、有序实施。
基于此，本文围绕是湿陷性黄土的相关概述展开研究，简要阐述湿陷性黄土对民航专业工程建设的具体影响，综合探讨缓解或解决湿陷性黄土对工程负面影响的应对措施，希望能为相关建设单位提供一些与众不同的合理化建议。
关键词：湿陷性黄土；工程；影响；措施众所周知，我国幅员辽阔，黄土分布面积比较广泛。
其中，湿陷性黄土面积高达60%左右，是当前工程项目建设中比较常见的软土地基，而民航专业工程对施工质量要求较高，湿陷性黄土的地基处理就至关重要了。
与此同时，由于湿陷性黄土本身具有压缩性低、孔隙率大、抗水性弱、透水性强等物理特性，在附加荷载作用下，湿陷性黄土土层结构很容易发生压缩变形、湿陷等现象。
若不对其进行有效处理，势必会对工程建设质量和施工安全造成一系列的负面影响。
由此可见，加强湿陷性黄土对工程影响及应对措施的分析研究极具现实意义。
1．湿陷性黄土的相关概述湿陷性黄土是指黄土在自重作用或外部附加应力作用下，土层受水浸湿而发生显著形变及附加下沉的黄土。
一般而言，湿陷性黄土通常会呈现为黄色或黄褐色，并且含有大量可溶性盐，天然含水量为11%-20%，因而其本身的透水性能较强，土壤之间的黏合性相对较低。
一旦受水浸湿，土壤结构会迅速发生变化或受到破坏，进而发生坍塌或变形问题。
而导致湿陷性黄土的诱因颇多，其中黄土内部结构的力学缺陷影响最大，同时还会受到骨架颗粒间排列方式、胶结物性质、含水量等方面的影响。
正因如此，在湿陷性黄土区域开展工程建设活动时，必须综合考虑因湿陷变形引起的附加沉降现象，并采取行之有效的应对措施，尽可能防范工程建设期间的各类病害问题。
湿陷性黄土路基填筑施工技术及其质量控制湿陷性黄土是一种特殊的土壤，在道路填筑工程中使用较为常见，但其工程性质和施工工艺与其他土壤存在很大差异，因此需要采取特殊的施工技术和质量控制措施。
施工技术1. 压实度控制：湿陷性黄土的压实度对路基工程的质量影响较大，应根据实际情况决定使用何种压实机具和压实度。
一般情况下，使用振动式碾压机和平板振动轮胎碾压机进行压实，分别在黄土表层压实度达到95%和98%时，即可停止压实。
2. 布置排水系统：湿陷性黄土具有较强的吸湿性和水分敏感性，对于道路工程来说，要防止雨水过多地渗透进黄土路基带入道路下层，影响道路稳定性和使用寿命。
因此，在施工过程中，必须安排良好的排水系统，包括导流沟、泵站等，确保雨水及时排泄，避免浸泡黄土路基。
3. 加固施工：湿陷性黄土常常出现黏稠、黏滞等特点，因此在加固施工中要注意控制水分含量，加强黄土胶结力，保证路基的整体稳定性。
加固施工过程中，可选用加固材料，如纤维网格或聚合物材料，增加黄土的加固强度。
质量控制1. 黄土采样：黄土路基施工前必须进行采样，以保证其质量的稳定性和可靠性。
采样时应根据现场黄土的渗透性、含水量、发现状况等综合因素决定采样方式和位置，避免人为因素对质量造成影响。
2. 压实度测试：湿陷性黄土的路基工程质量严重依赖于压实度的控制程度，因此要在施工过程中引入压实度测试工作。
测试过程要求严格、精细，确保数据的可靠性和合理性，为施工质量的检查和后期维护提供重要信息。
3. 强度等级检测：湿陷性黄土路基施工完成后，需要进行强度等级检测，以保证其符合设计要求。
检测需要使用专业设备和仪器，测试从不同深度采样的样本强度，并据此确认路基强度符合设计要求。
总之，湿陷性黄土路基填筑施工技术及其质量控制非常重要，必须在实际工作中严格按照规范操作，保证道路工程质量及其安全使用。
黄土的湿陷性判定及地基处理措施摘要：在湿陷性黄土地区，准确评价场地黄土的湿陷性，将直接影响地基处理方案、工程周期长短及地基处理费用的高低等问题。
湿陷性黄土对工程建设影响较大，通过对黄土物理、力学特性指标的研究，揭示黄土的湿陷性就显得尤为重要。
在总结多年工程实践的基础上，结合现行工程建设规范、规程，把对湿陷性黄土评价和地基处理方法结合起来，从准确评价黄土湿陷性出发，分析如何选用适宜的地基处理方法。
关键词：黄土湿陷性湿陷性评价地基处理1引言黄土是第四纪干旱、半干旱气候条件下，陆相沉积的一种特殊土。
我国作为世界上黄土厚度最大、分布面积最广、地层层序最完整、成因类型最复杂的国家，黄土覆盖面积达6.40×105km2，主要分布在甘肃、陕西、山西三省，部分分布在青海、宁夏、河南，其他在河北、辽宁、黑龙江、山东、内蒙古和新疆等省（区）也有不连续或零星的分布。
其中湿陷性黄土的分布面积约为2.70×105km2，大部分分布在我国黄河中游地区。
随着中西部地区经济的快速发展以及国家西部大开发战略的实施，许多重大工程建设项目正在实施，不可避免地要遇到黄土湿陷性问题。
所以，研究黄土的湿陷性判定及地基处理措施显得尤为重要。
2.湿陷性黄土的主要工程特性湿陷性黄土的孔隙比一般较大，并常常具有肉眼可见的大孔隙，由于在颗粒间具有较高的结构强度，所以在天然干燥状态下，黄土仍然可以承受一定的荷重，并且变形量也较小。
但在自重或一定荷载作用下，受水浸湿后，黄土结构就会迅速被破坏而发生显著的附加下沉。
2.1物理性质指标（1）我国湿陷性黄土的几个物理性质指标：容重：一般为1.33~1.81g/m3，多数为1.40~1.60 g/m3；天然含水量：一般为7%~23%，多数为12%~20%；孔隙比：一般为0.78~1.50，多数为0.8~1.2；液限：一般为21.7%~32.5%，多数为25%~31%；塑性指数：一般为6.7~13.1，多数为8~12。
湿陷性黄土的压实度及含水率对力学性质的影响康烨摘要：为研究非饱和湿陷性黄土的工程力学性质，评估黄土隧道基底稳定性，通过相关试验，分析了黄土作为隧道基底的基本物理力学性质，研究了不同压实度、含水率条件下黄土的强度与变形特性。
研究表明：湿陷性黄土易于压实，压实后空气容积率接近黏性土的空气体积率，残余变形能得到有效控制。
最优含水率条件下，压实度k≥0.95的黄土变形呈软化特征；k≤0.93的黄土，围压较低时，变形为软化型；围压较高时，变形为硬化型。
围压越高，含水率越大，压实系数越小，则试样塑性越明显。
黄土的内摩擦角、粘聚力与压实度正相关，与含水率负相关，可用y=A ln（x）+B较精确的拟合。
关键词：湿陷性黄土；强度；变形；密实度；含水率；隧道桩土复合基底；极限强度Effects of water content and compaction coefficient on mechanical behaviors of collapsed loessKANG YeRAILWAY ENGINEERING CONSULTING GROUP CO.,LTD.，Beijing 100055Abstract：In order to study the engineering mechanics behavior of unsaturated collapsible loess and to evaluate stability of loess tunnel base, the basic physic-mechanical properties of loess were analyzed in the experiments, the strength and deformation behaviors of disturbed loess with different water content and compaction coefficient were studied. Conclusions indicate the loess is easy to compacted, compacted loess has the same volume ratio of air with cohesive soil, and residual deformation can be contained. For specimens at optimum water compactness higher than 95%, the deformation character is softening. For specimens at optimum water compactness lower than 93%, the deformation character is softening in the case of low confining pressure, however it is hardening in the case of high confining pressure. For specimen with higher water content, higher confining pressure and lower compactness, the plastic deformation is more significant. There is positive correlation between internal friction angle, cohesionand degree of compaction, but negative correlation between internal friction angle, cohesion and water content. And the relationship can be fitted with y=A ln（x）+B.Key words：collapsed loess; deformation; strength; water content; compactness; tunnel composite substrate1 引言黄土是指粒径介于粘土与细砂之间，范围为>0.005毫米～<0.05毫米的陆相黄色粉砂质土状堆积物，其颗粒之间结合不紧，孔隙度一般在40%～50%。
其颗粒组成以粉粒为主，其含量可以达50%以上。
在我国，湿陷性黄土主要分布在北纬30°～48°间自西而东的条形地带上，面积约64万平方公里，其中山西、陕西、甘肃等省，是典型的湿陷性黄土分布区。
我国黄土覆盖地区广，占全国土地面积的6%，工程建设不可避免的要在湿陷性黄土地基上进行。
工程实践表明，湿陷性黄土具有特殊的工程性质及遇水湿陷性，从而导致湿陷性黄土地基出现各种各样的工程问题。
本文鉴于郑西客专及其他黄土区隧道基底所出现的地基不均匀沉降、坍塌和陷穴等工程病害，以新建大准至朔黄铁路联络线项目工程柳条山隧道基底湿陷性黄土为研究对象，通过室内击实与三轴试验，分析研究了湿陷性黄土的隧道基底工程力学性质，为新建大准至朔黄重载铁路联络线柳条山隧道基底加固处理提供理论依据与参考。
2 黄土的基础试验2.1 基本化学物理性质新建大准至朔黄铁路联络线项目工程柳条山隧道位于山西省朔州市平鲁区，为典型黄土浅埋隧道，全长2315米。
隧道进口段洞身全部位于II级湿陷性砂质黄土内，为典型的非饱和超固结土，具有湿陷性和结构性，湿陷系数为0.015～0.043，湿陷层厚度为3～9m，影响至隧道基底以下10m，泥质具弱膨胀性，开挖后易发生坍塌和滑坡等现象，基底易发生不均匀沉陷，其他地段洞身位于灰岩夹泥岩中，岩石上覆砂质黄土。
最小埋深为12m，最大埋深为72m。
试验用试样取自于柳条山隧道进口段基底。
所采集土样呈浅黄色，质地坚硬，土质较均匀，具有明显孔隙。
通过基本物理力学实验分析得出本采样点原状黄土具有如下物理力学参数，见表1。
3 重塑黄土压实度、含水率对变形及强度的影响规律剪切破坏是湿陷性黄土最常见的破坏形式，为了模拟其剪切破坏，同时考虑具体工程特点，以研究不同含水率、不同密实状态下黄土地基的力学性质变化规律，进行了室内三轴压缩试验，所采用的实验仪器为TSZ-1全自动三轴仪，设定的试样含水率分别为12.5%、14.5%、16.5%最优含水率附近三组，压实系数分别设置为0.92、0.93、0.95、0.97等四组，分别进行不固结不排水（UU）试验。
试样含水率通过制备最优含水率条件下的试样，对试样反压饱和与补水增湿等方式实现，试样压实度则通过试样干密度进行控制。
除了上述因素之外，还必须考虑围压对黄土力学性质的影响，因此每一组试验分别设置了4组不同的围压，分别为50kPa、100kPa、200kPa及500kPa，试验总共制备试样约50个。
3.1 湿陷性黄土的变形性质图2为不同压实度条件下，最优含水率附近、不同围压状态下，试样的变形特性对比曲线。
图2中四幅图分别对应于围压为50kPa、100kPa、200kPa、500kPa条件下，黄土试样应力-应变关系曲线，其中每条曲线对应于某一压实系数。
分析曲线可知，压实度对非饱和湿陷性黄土的应力-应变关系及破坏形式具有明显影响，任一围压水平下，压实度大的土样在应力-应变曲线上具有明显的峰值强度，并且高于压实度较小的情况。
压实度k=0.97、0.95的土样，在围压介于50kPa-500kPa之间的情况下，均具有明显的峰值强度，应力-应变曲线具有软化性特点，土样的破坏形式为脆性破坏；该规律在围压水平越低时，表现得越明显，即土样的残余强度相比峰值强度降低更明显，而围压水平较高时，峰值强度与残余强度相差较小。
所以，可总结得出：低围压水平情况下，具有较高压实度的非饱和重塑湿陷性黄土塑性较差，此时土体的破坏形式更倾向于脆性破坏，此外，密实度较高的非饱和重塑湿陷性黄土具有一定程度的剪胀性。
图2还可知，在最优含水率条件下，土体压实度k≤0.93时，当围压处于较低水平50kPa-100kPa时，土样应力-应变曲线同样存在峰值强度，为软化变形曲线；当围压处于较高水平200kPa-500kPa时，则土样应力-应变曲线不存在峰值强度，为硬化变形曲线。
围压越高，压实系数越小，则试样的强化特性越明显。
低围压50kPa时，压实度k=0.97的土样应变软化，发生脆性破坏；压实度k=0.92的土样应变软化，发生脆性破坏；但压实度k=0.93、0.95的土样则属于应变硬化型。
上述规律不同于一般粘性土体。
由黄土本身的结构性所致，即黄土存在大孔隙结构，当压实度较大时，其大孔隙结构被破坏，孔隙被填充，容易发生脆性破坏，这种破坏同于一般粘性土。
但是当压实度较低时，不足以破坏其大孔隙结构，故此时的黄土具有原始的结构强度，在加载过程中，当轴向应力达到某一值时，其大孔隙结构发生破坏，从而同样发生脆性破坏，表现为应变软化，此种脆性破坏与普通粘性土相比，本质不同。
随着围压的增加，黄土的破坏由应变软化逐渐过渡为应变强化型。
高围压时，黄土的应力应变曲线呈现为应变硬化性，主要由于围压的束缚，与一般粘性土一致。
图3所示曲线分别为压实度为k=0.92、0.93、0.95和0.97，不同围压条件下，不同含水率土样的变形特性。
数据表明，土样的峰值强度随着含水率的增加而明显降低，初始刚度也有减小的趋势，说明土体强度和压缩变形模量均随着土体含水率的增加而降低。
3.2 重塑非饱和湿陷性黄土的强度特性计算各土样的抗剪强度指标内摩擦角与粘聚力c，并绘制该指标随土样含水率w与压实度k的变化曲线，如图4。
表4所示各方程为、c与w、k之间的曲线拟合函数。
对比分析图4与表4可以得到：①含水率相同的前提下，重塑非饱和湿陷性黄土的内摩擦角、粘聚力c与压实度k之间具有的正相关性，随着土样压实度的增加，内摩擦角小幅增加，增幅小于6°，但是粘聚力则大幅增加，增幅可以达到35kPa；②压实度相同的前提下，黄土的粘聚力c、内摩擦角与含水率w之间存在负相关性，随着含水率增加，土样的内摩擦角减小的幅度不大，降幅小于6°，但是粘聚力随着含水率的增加则大幅下降，降幅可达到60kPa；③土体增湿导致其抗剪强度降低是与c两方面因素共同作用的结果，而不是单一的或者c值得减小所致；④最优含水率条件下，土体虽然可以压实到最大干密度，但是土体强度不是最大，各项强度指标也不是最大；⑤ 、c随着w、k的变化趋势相反，而且当最优含水率时，土体才可能达到最大干密度，当含水率稍微降低时，与c相应的增加，当含水率降低时，土体的干密度也会相应小于最大干密度，于是与c值会相应有所降低，此外鉴于施工过程中土体压实到最大干密度难度较大，因此在夯实功为定值且小于最大夯实功的前提下，可以采取适当降低含水率的方式处理黄土隧道基底以确保其抗剪强度；⑥土样的内摩擦角、粘聚力与含水率、压实度之间的变化关系可以用对数函数y=A ln（x）+B较精确的拟合，相关性良好。
