三绕组分裂变压器电力系统仿真

  • 格式：doc
  • 大小：285.50 KB
  • 文档页数：3

三绕组分裂变压器
1.翻译：
打开电源模块,获得一个稳定的电压电流，当负载平衡的时候,中线电流实际上为零，原边电流随电压同相位变化,电容性负载3对电感性负载1和2进行无功补偿变压器的无功功率损失将会系统中相位的移动。

打开示波器开始仿真,你将会看到:当断路器断开时,因为负载的不平衡,会产生一个中线电流。

有功功率可以根据变压器原边的电压和电流计算得到.断路器断开时,有功功率从70 kW减少到50 kW。

2.系统原理：
电源经过一个电流模块测电流，经过一个电压模块测电压，然后经过一个有功，无功模块测量有功和无功，变压器的右边是一个电容性负载和两个电阻性负载，当开始电源供电时，由于电路的对称性，中性
点没有电流，相当于开路，示波器里没有电流，为0，当短路器断开时，电容性负载给一个电阻性负载提供无功功率补偿。

是在抱歉那个原理的简化图没法画，其实就是一个变压器的简化图3.波形分析：
刚开始由于电路是对称的，中性点的电流为0，所以在示波器里的所显示的一条直线，当短路器经过0.05s后断开，所以电容性负载只对一个电阻性负载提供无功功率，所以变压器副边的电波图形跟原边的一样，是一个正弦波
这个图不是很明显可以在仿真上截一下
分析：上一条是有功功率曲线，刚开始打开电源，由于电感性负载的
作用，所以不能一下子达到平衡，而是经过一个过程，经过一个瞬间的时间后达到70kw(是一个电容性负载和俩个电阻性负载的有功功率之和),，当经过0.05s之后由于电容性负载只对一个电阻性负载提供无功功率，所以只有50kw,
下面一条曲线是无功功率的，刚开始通电的瞬间，由于电感性负载的作用，是一条曲线，经过短暂的瞬间后达到平衡，在断路器经过0.05s 断开后，跟有功功率的原理是一样，无功功率也变化了，最后趋于0，。

合集下载

三绕组变压器simulink仿真

三绕组变压器simulink仿真

三绕组配电变压器simulink仿真学院：电控学院班级：电气0901班一、实验目的利用MATLAB的动态仿真软件Simulink搭建系统的仿真模型，使用线性变压器来模拟三绕组配电变压器，模拟三绕组配电变压器负载平衡和不平衡时电源有功功率和无功功率变化的情况。

二、仿真模型图仿真系统中供电主回路的电网采用单相电源模块（AC Voltage Source）模拟；配电变压器采用线性变压器模块（Linear Transformer）模拟；两个相同的感性负载和一个容性负载采用单相并联RLC负载模块（Parallel RLC Load）电压测量模块V prim（Voltage Measurement）用以测量主供电网电源电压；电流测量模块I prim（Current Measurement）用以测量变压器一次侧电流；功率测量模块（Active & Reative Power）用以测量电源有功和无功功率；电流测量模块I neutral用以测量配电变压器二次侧中点电流；示波器（Scope）用以观察测量值的变化情况。

三、模块参数及仿真参数的设置模块参数设置为：单相交流电源：电压有效值为14400V,相角为0°，频率60Hz。

线性变压器：标称功率75Kva，频率60Hz；绕组1电压有效值14400V，电阻0.01欧，电感0.03H；绕组2电压有效值120，电阻0.02欧，电感0；绕组3电压有效值120，电阻0.02欧，电感0；磁化电阻50Rm，磁化电抗50Lm。

单相并联RLC负载：Load1、Load2电压120V，频率60Hz，有功功率20000W,电感无功功率10000var，电容无功功率0；Load3电压240，频率60Hz，有功功率30000W，电感无功功率0，电容无功功率20000var。

断路器：电阻1e-5欧，初始状态为闭合，缓冲电阻为inf，缓冲电容为0，转换时间0.05.仿真参数设置：仿真时间为0.2s，变步长ode23tb，相对误差1e-4.其他参数均使用默认值。

用maxwell对变压器的建模仿真教程

用maxwell对变压器的建模仿真教程

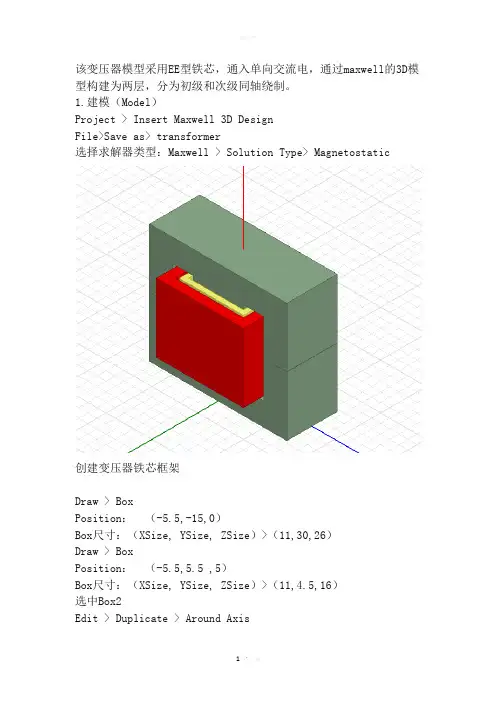

该变压器模型采用EE型铁芯，通入单向交流电，通过maxwell的3D模型构建为两层，分为初级和次级同轴绕制。
