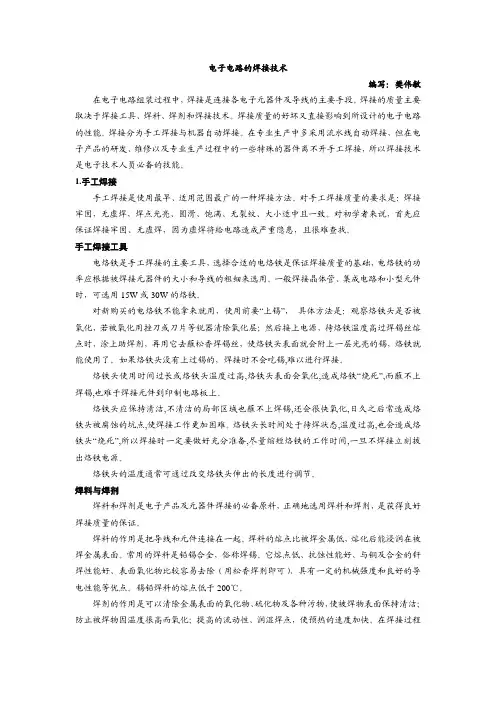

电路板焊接技术知识讲解

电子电路的焊接技术编写：樊伟敏 在电子电路组装过程中，焊接是连接各电子元器件及导线的主要手段。

焊接的质量主要取决于焊接工具、焊料、焊剂和焊接技术。

焊接质量的好坏又直接影响到所设计的电子电路的性能。

焊接分为手工焊接与机器自动焊接。

在专业生产中多采用流水线自动焊接，但在电子产品的研发、维修以及专业生产过程中的一些特殊的器件离不开手工焊接，所以焊接技术是电子技术人员必备的技能。

1.手工焊接手工焊接是使用最早、适用范围最广的一种焊接方法。

对手工焊接质量的要求是：焊接牢固，无虚焊，焊点光亮、圆滑、饱满、无裂纹、大小适中且一致。

对初学者来说，首先应保证焊接牢固、无虚焊，因为虚焊将给电路造成严重隐患，且很难查找。

手工焊接工具电烙铁是手工焊接的主要工具，选择合适的电烙铁是保证焊接质量的基础，电烙铁的功率应根据被焊接元器件的大小和导线的粗细来选用。

一般焊接晶体管、集成电路和小型元件时，可选用15W或30W的烙铁。

对新购买的电烙铁不能拿来就用，使用前要“上锡”，具体方法是：观察烙铁头是否被氧化，若被氧化用挫刀或刀片等锐器清除氧化层；然后接上电源，待烙铁温度高过焊锡丝熔点时，涂上助焊剂，再用它去蘸松香焊锡丝，使烙铁头表面就会附上一层光亮的锡，烙铁就能使用了。

如果烙铁头没有上过锡的，焊接时不会吃锡,难以进行焊接。

烙铁头使用时间过长或烙铁头温度过高,烙铁头表面会氧化,造成烙铁“烧死”,而蘸不上焊锡,也难于焊接元件到印制电路板上。

烙铁头应保持清洁,不清洁的局部区域也蘸不上焊锡,还会很快氧化,日久之后常造成烙铁头被腐蚀的坑点,使焊接工作更加困难。

烙铁头长时间处于待焊状态,温度过高,也会造成烙铁头“烧死”,所以焊接时一定要做好充分准备,尽量缩短烙铁的工作时间,一旦不焊接立刻拔出烙铁电源。

烙铁头的温度通常可通过改变烙铁头伸出的长度进行调节。

焊料与焊剂焊料和焊剂是电子产品及元器件焊接的必备原料，正确地选用焊料和焊剂，是获得良好焊接质量的保证。

使用电烙铁进行手工焊接，掌握起来并不困难，但是又有一定的技术要领。

长期从事电子产品生产的人们是从四个方面提高焊接的质量：材料、工具、方法、操作者。

其中最主要的当然还是人的技能。

没有经过相当时间的焊接实践和用心体验、领会，就不能掌握焊接的技术要领；即使是从事焊接工作较长时间的技术工人，也不能保证每个焊点的质量完全一致。

只有充分了解焊接原理再加上用心实践，才有可能在较短的时间内学会焊接的基本技能。

下面介绍的一些具体方法和注意要点，都是实践经验的总结，是初学者迅速掌握焊接技能的捷径。

初学者应该勤于练习，不断提高操作技艺焊接操作的正确姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。

为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。

焊锡丝的拿法电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。

5.2.3.2 手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。

正确的手工焊接操作过程可以分成五个步骤步骤一：准备施焊左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

步骤二：加热焊件烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。

对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

步骤三：送入焊丝焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。

注意：不要把焊锡丝送到烙铁头上！步骤四：移开焊丝当焊丝熔化一定量后，立即向左上45度方向移开焊丝步骤五：移开烙铁焊锡浸润焊盘和焊件的施焊部位以后，向右上45度方向移开烙铁，结束焊接。

从第三步开始到第五步结束，时间大约也是1~2s。

焊接温度与加热时间加热时间对焊件和焊点的影响及其外部特征是什么呢？如果加热时间不足，会使焊料不能充分浸润焊件，形成松香夹渣而虚焊。

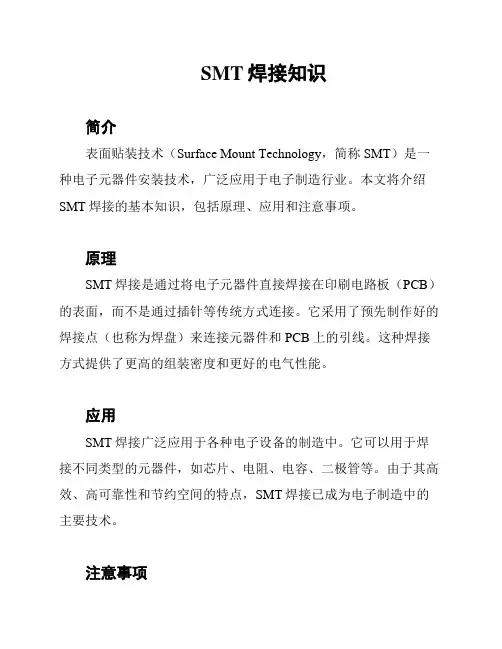

SMT焊接知识
简介
表面贴装技术（Surface Mount Technology，简称SMT）是一种电子元器件安装技术，广泛应用于电子制造行业。

本文将介绍SMT焊接的基本知识，包括原理、应用和注意事项。

原理
SMT焊接是通过将电子元器件直接焊接在印刷电路板（PCB）的表面，而不是通过插针等传统方式连接。

它采用了预先制作好的焊接点（也称为焊盘）来连接元器件和PCB上的引线。

这种焊接方式提供了更高的组装密度和更好的电气性能。

应用
SMT焊接广泛应用于各种电子设备的制造中。

它可以用于焊接不同类型的元器件，如芯片、电阻、电容、二极管等。

由于其高效、高可靠性和节约空间的特点，SMT焊接已成为电子制造中的主要技术。

注意事项
在进行SMT焊接时，有几个注意事项需要考虑：
1. 温度控制：SMT焊接通常需要高温进行，因此要确保使用合适的焊接温度和时间，以避免元器件损坏或焊接不良。

2. 印刷电路板设计：良好的PCB设计对SMT焊接至关重要。

确保焊盘和元器件的布局合理，以便实现良好的焊接效果。

3. 元器件选择：在SMT焊接中，不同类型的元器件可能需要不同的焊接方法和参数。

正确选择合适的元器件对焊接质量和性能至关重要。

以上是关于SMT焊接的基本知识的简要介绍。

了解和掌握这些知识将有助于您在电子制造过程中更好地应用SMT焊接技术。

_注意：本文所述内容仅供参考，具体操作请遵循相关规定和标准。

_。

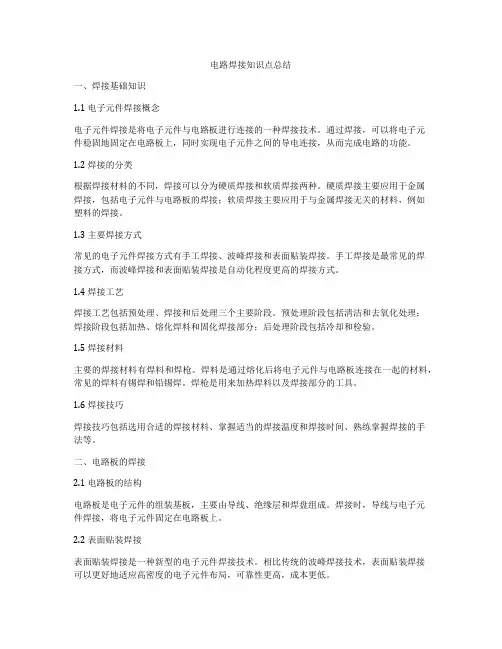

电路焊接知识点总结一、焊接基础知识1.1 电子元件焊接概念电子元件焊接是将电子元件与电路板进行连接的一种焊接技术。

通过焊接，可以将电子元件稳固地固定在电路板上，同时实现电子元件之间的导电连接，从而完成电路的功能。

1.2 焊接的分类根据焊接材料的不同，焊接可以分为硬质焊接和软质焊接两种。

硬质焊接主要应用于金属焊接，包括电子元件与电路板的焊接；软质焊接主要应用于与金属焊接无关的材料，例如塑料的焊接。

1.3 主要焊接方式常见的电子元件焊接方式有手工焊接、波峰焊接和表面贴装焊接。

手工焊接是最常见的焊接方式，而波峰焊接和表面贴装焊接是自动化程度更高的焊接方式。

1.4 焊接工艺焊接工艺包括预处理、焊接和后处理三个主要阶段。

预处理阶段包括清洁和去氧化处理；焊接阶段包括加热、熔化焊料和固化焊接部分；后处理阶段包括冷却和检验。

1.5 焊接材料主要的焊接材料有焊料和焊枪。

焊料是通过熔化后将电子元件与电路板连接在一起的材料，常见的焊料有锡焊和铅锡焊。

焊枪是用来加热焊料以及焊接部分的工具。

1.6 焊接技巧焊接技巧包括选用合适的焊接材料、掌握适当的焊接温度和焊接时间、熟练掌握焊接的手法等。

二、电路板的焊接2.1 电路板的结构电路板是电子元件的组装基板，主要由导线、绝缘层和焊盘组成。

焊接时，导线与电子元件焊接，将电子元件固定在电路板上。

2.2 表面贴装焊接表面贴装焊接是一种新型的电子元件焊接技术。

相比传统的波峰焊接技术，表面贴装焊接可以更好地适应高密度的电子元件布局，可靠性更高，成本更低。

2.3 波峰焊接波峰焊接是一种传统的电子元件焊接技术。

通过将电路板浸入熔化的焊料中，实现电子元件与电路板的连接。

波峰焊接在大批量生产中具有优势，但在适应高密度布局和小型化领域中受到限制。

2.4 手工焊接手工焊接是最常见的焊接方式，适用于小批量生产和维修领域。

手工焊接需要操作者熟练掌握焊接技巧，以确保焊接的质量和可靠性。

2.5 焊接过程中的常见问题焊料不熔化、焊接温度过高或过低、焊接时间不足等都可能导致焊接不良。

PCB焊接技术要求说明1. 引言PCB（Printed Circuit Board）是电子设备中的重要组成部分，焊接是PCB制造过程中不可或缺的环节。

良好的焊接技术可以确保电子设备的性能稳定和可靠性。

本文将详细介绍PCB焊接技术要求，包括焊接材料、焊接工艺和质量控制等方面。

2. 焊接材料要求2.1 焊锡•使用符合国际标准的无铅焊锡，如Sn-Ag-Cu系列。

•焊锡应具有良好的润湿性和流动性，确保焊点充分覆盖并与焊盘、元件引脚形成可靠连接。

•焊锡应具有良好的热稳定性，能够在高温下保持稳定的物理和化学特性。

2.2 焊剂•使用符合国际标准的活性无铅焊剂。

•焊剂应具有良好的润湿性和去氧化能力，清除焊盘和元件引脚表面的氧化物以提高焊接质量。

•焊剂残留物应易清洗，不会对电路板造成腐蚀和污染。

2.3 焊接辅助材料•使用高质量的焊接辅助材料，如焊接流动剂、焊锡丝等。

•焊接流动剂应具有良好的润湿性和去氧化能力，提高焊接质量。

•焊锡丝应符合国际标准，具有均匀的成分和良好的可塑性。

3. 焊接工艺要求3.1 表面处理•在焊接前，应对PCB表面进行适当的处理，去除油污、氧化物等杂质。

常用方法包括超声波清洗、喷雾清洗等。

•对于特殊要求的PCB（如金属基板），可以采用化学镀银、化学镀金等表面处理技术。

3.2 焊盘设计•焊盘设计应符合IPC标准，确保焊锡能够充分覆盖焊盘，并与元件引脚形成可靠连接。

•焊盘尺寸和间距应合理选择，以便于手工或自动化设备进行焊接操作。

3.3 焊接方法•可根据PCB的要求选择手工焊接、波峰焊接或回流焊接等方法。

•手工焊接需要操作人员具备良好的焊接技术和经验，确保焊接质量和效率。

•自动化设备应具备精准的温度控制、液位控制等功能，确保焊接质量和一致性。

3.4 焊接温度和时间•焊接温度应根据焊锡材料和元件类型进行合理选择，避免过高温度对元件造成损害。

•焊接时间应控制在适当范围内，以确保焊盘和元件引脚充分熔化并形成可靠连接。

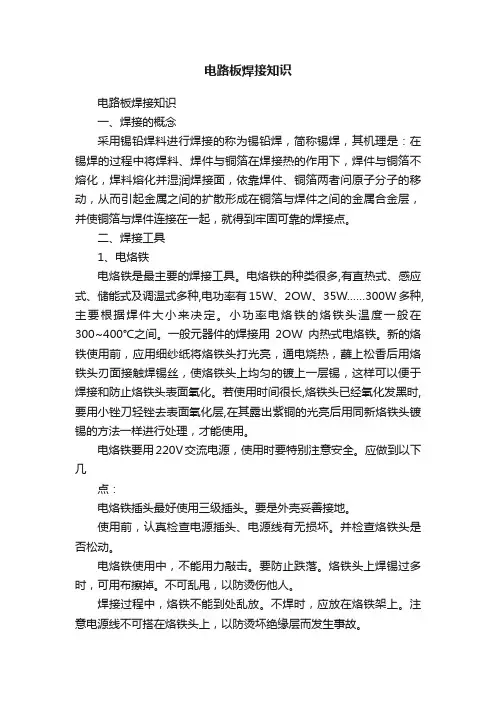

电路板焊接知识电路板焊接知识一、焊接的概念采用锡铅焊料进行焊接的称为锡铅焊，简称锡焊，其机理是：在锡焊的过程中将焊料、焊件与铜箔在焊接热的作用下，焊件与铜箔不熔化，焊料熔化并湿润焊接面，依靠焊件、铜箔两者问原子分子的移动，从而引起金属之间的扩散形成在铜箔与焊件之间的金属合金层，并使铜箔与焊件连接在一起，就得到牢固可靠的焊接点。

二、焊接工具1、电烙铁电烙铁是最主要的焊接工具。

电烙铁的种类很多,有直热式、感应式、储能式及调温式多种,电功率有15W、2OW、35W……300W多种,主要根据焊件大小来决定。

小功率电烙铁的烙铁头温度一般在300~400℃之间。

一般元器件的焊接用2OW内热式电烙铁。

新的烙铁使用前，应用细纱纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀的镀上一层锡，这样可以便于焊接和防止烙铁头表面氧化。

若使用时间很长,烙铁头已经氧化发黑时,要用小锉刀轻锉去表面氧化层,在其露出紫铜的光亮后用同新烙铁头镀锡的方法一样进行处理，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。

应做到以下几点：电烙铁插头最好使用三级插头。

要是外壳妥善接地。

使用前，认真检查电源插头、电源线有无损坏。

并检查烙铁头是否松动。

电烙铁使用中，不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时，可用布擦掉。

不可乱甩，以防烫伤他人。

焊接过程中，烙铁不能到处乱放。

不焊时，应放在烙铁架上。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

使用结束后，应及时切断电源，拔下电源插头。

冷却后，再将电烙铁收回工具箱。

2、锡料与焊剂焊接时，还需要锡料和焊剂。

1）锡料：是一种易熔金属，它能使元器件引线与印制电路板的连接点连接在一起。

锡（Sn）是一种质地柔软、延展性大的银白色金属，熔点为232℃，在常温下化学性能稳定，不易氧化，不失金属光泽，抗大气腐蚀能力强。

铅（Pb）是一种较软的浅青白色金属，熔点为327℃，高纯度的铅耐大气腐蚀能力强，化学稳定性好，但对人体有害。

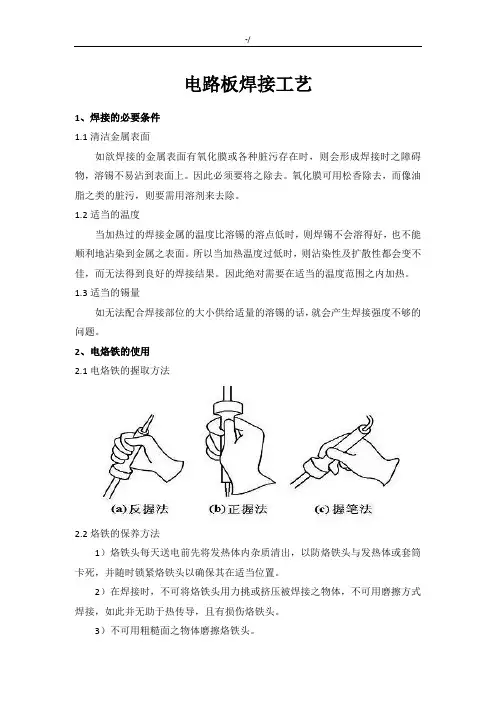

-/电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。

因此必须要将之除去。

氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。

1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。

所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。

因此绝对需要在适当的温度范围之内加热。

1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。

2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。

2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。

3）不可用粗糙面之物体磨擦烙铁头。

4）不可使用含氯或酸之助焊剂。

5）不可加任何化合物于沾锡面。

6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。

2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。
