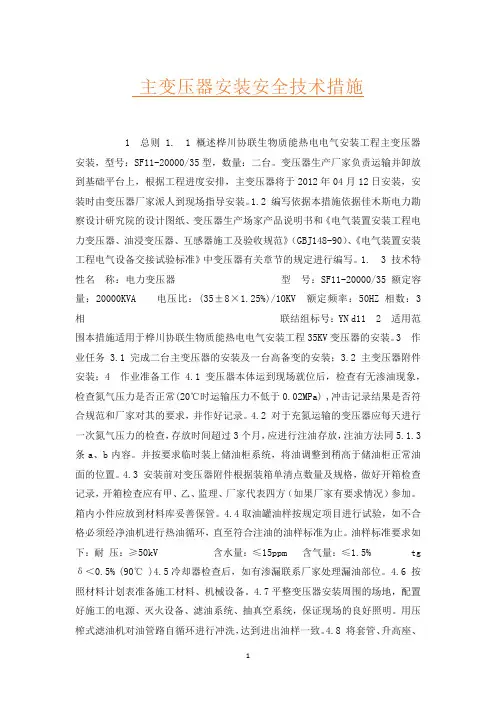

主变压器安装安全技术措施(通
用版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
主变压器安装安全技术措施(通用版)
1总则
1.1概述
桦川协联生物质能热电电气安装工程主变压器安装，型号：SF11-20000/35型，数量：二台。变压器生产厂家负责运输并卸放到基础平台上，根据工程进度安排，主变压器将于2012年04月12日安装，安装时由变压器厂家派人到现场指导安装。
1.2编写依据
本措施依据佳木斯电力勘察设计研究院的设计图纸、变压器生产场家产品说明书和《电气装置安装工程电力变压器、油浸变压器、互感器施工及验收规范》（GBJ148-90）、《电气装置安装工程电气设备交接试验标准》中变压器有关章节的规定进行编写。
1.3技术特性
名称：电力变压器
型号：SF11-20000/35
额定容量：20000KVA
电压比：(35±8×1.25%)/10KV
额定频率：50HZ
相数：3相联结组标号：YNd11
2适用范围
本措施适用于桦川协联生物质能热电电气安装工程35KV变压器的安装。
3作业任务
3.1完成二台主变压器的安装及一台高备变的安装；
3.2主变压器附件安装；
4作业准备工作
4.1变压器本体运到现场就位后，检查有无渗油现象，检查氮气压力是否正常(20℃时运输压力不低于0.02MPa),冲击记录结果是否符合规范和厂家对其的要求，并作好记录。
4.2对于充氮运输的变压器应每天进行一次氮气压力的检查，存放时间超过3个月，应进行注油存放，注油方法同
5.1.3条a、b内容。并按要求临时装上储油柜系统，将油调整到稍高于储油柜正常油面的位置。
4.3安装前对变压器附件根据装箱单清点数量及规格，做好开箱检查记录，开箱检查应有甲、乙、监理、厂家代表四方（如果厂家有要求情况）参加。箱内小件应放到材料库妥善保管。
4.4取油罐油样按规定项目进行试验，如不合格必须经净油机进行热油循环，直至符合注油的油样标准为止。油样标准要求如下：耐压：≥50kV含水量：≤15ppm
含气量：≤1.5%tgδ＜0.5%(90℃)
4.5冷却器检查后，如有渗漏联系厂家处理漏油部位。
4.6按照材料计划表准备施工材料、机械设备。
4.7平整变压器安装周围的场地，配置好施工的电源、灭火设备、滤油系统、抽真空系统，保证现场的良好照明。用压榨式滤油机对油管路自循环进行冲洗，达到进出油样一致。
4.8将套管、升高座、油枕、油管等按编号运至安装位置，摆放整齐。
4.9将套管吊至套管架上竖立起24小时后进行试验。
4.10对瓦斯继电器、温度控制器进行试验。
4.11当气温很低时，应做好升温准备工作。
4.12变压器油箱本体用-50×5的镀锌扁钢接地。
5施工工艺及技术要求
5.1套管、升高座安装
5.1.1检查套管的瓷件必须无破裂、表面清洁，各法兰密封良好，油位正常且无渗漏，芯子应在安装前清擦干净，同时把套管插入油箱部分和引线管也应清擦干净。
5.1.2将升高座吊至本体上安装好。
5.1.3准备吊套管引出线用的螺丝吊环、φ6mm2
塑料软线及单轮滑车。通过套管中心和引出牵引缆线的绳子绑在M10（根据现场套管核对）的螺栓上。
5.1.4随着套管下落，拉出变压器软引线，注意勿使引线过于受
