LPG-2000型聚合氯化铝PAC离心喷雾干燥机技术协议 空心螺旋冷却

LPG系列高速离心喷雾干燥机使用说明目录一、产品简介二、产品型号说明三、产品主要技术参数四、操作步骤五、工作原理及原理图六、设备故障及排除七、其它说明一、产品简介LPG5~10000型离心喷雾干燥机组，是参考国内外先进技术，经过多次实验研究开发的多用途机组，广泛用于化工、轻工、食品等行业的喷雾干燥工艺。

该机组具有受热时间短、热效率高、除尘系统完整等优点。

该机组核心装置为一台高速离心雾化器。

藉此将液体雾化成极小液滴后被热风迅速干燥，干燥后的粉料经除尘器回收，回收率可达98%以上。

设计进风温度为350℃，排湿温度为100℃左右，相应蒸发水分：5~10000Kg/h。

干燥塔体及附属装置材料材质由客户选定。

干燥热风所需热源，可由煤、油、燃气、电等多种方案实现。

设备的布置，可根据用户的实际需要而安排。

本系统特点：1.干燥速度迅速料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。

2.采用并流型干燥室由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。

3.使用范围广根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。

4.干燥产品具有较好的流动性、分散性和溶解性。

由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。

5.简化生产过程，操作控制方便。

和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。

二、干燥机型号干燥能力代号，为进风温度350℃，出风温度100℃时每小时对清水的蒸发量（Kg/h）表示干燥设备专业代号喷雾干燥代号离心式代号示例：LPG-300 表示进风温度350℃时，干燥能力为每小时蒸300Kg/h的离心喷雾干燥机。

即干燥机的规格额定蒸发能力。

三、LPG系列的主要技术参数注：水分蒸发量与物料的特性、固含量及热风进、出口温度有关。

四、设备的正确操作与使用（一）、设备运行前的准备，应作如下检查：1、管道连接处是否装好密封材料，然后将其连接，以保证管路系统不漏风不漏气。

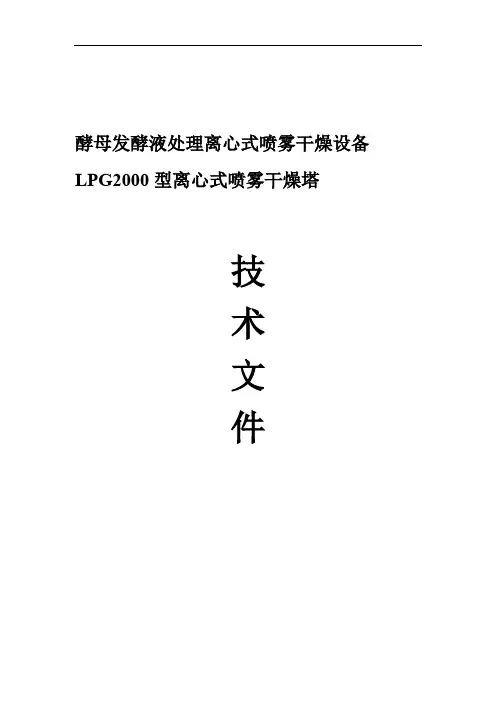

酵母发酵液处理离心式喷雾干燥设备LPG2000型离心式喷雾干燥塔技术文件LPG2000型离心喷雾干燥塔技术说明一.技术规格1. 综述1．1 项目名称：酵母发酵液处理用离心喷雾干燥机1．2 装置名称：LPG2000型离心喷雾干燥塔系统1．3 规模要求：1．3．1 设备材质要求：物料接触部分为304不锈钢材质；其余为碳钢制作。

1．3．2干燥设备形式：离心式喷雾干燥塔；1．3．3设计水分蒸发量：2000kg/H（液体）；1．4 主要技术参数：1．4．1 干燥物料参数：1．4．1．1物料名称：酵母发酵液；1．4．1．2原料含固量：50％；1．4．1．3成品终水分：≤5％；1．4．1．4水分蒸发量：2000kg/H；1．4．2 工艺条件：1．4．2．1料液雾化方式：离心式；1．4．2．2雾滴与热风接触方式：并流式；1．4．2．3加热方式：导热油；1．4．2．4热风进风温度：180-200℃可调；1．4．2．5排风温度：80-90℃左右1．4．2．6收料方式：塔底+旋风分离器，配套冷却气力输送集中收集。

1．4．2．7除尘方式：水沫除尘器1．4．3 设计条件：1．4．3．1大气离心：760mmHg；1．4．3．2环境年平均温度：20℃；1．4．3．3外界空气相对湿度：72％；1．4．3．4湿含量：8.6g 水/kg 干空气；1．4．3．5电源：三相四线380V 50Hz；二. 设备配套技术数据及供货范围（一）.离心喷雾干燥塔设备配套技术数据：1、干燥塔：主要有热风分配器、顶盖、内筒体、骨架、外壳体、支架、岩棉、清洗门、视镜灯、主塔钢支架等组成。

1.1主塔内径：ф9000mm，外径ф9200mm，主塔净高度19000mm；塔体直段8540mm，主塔内壁及锥体材质304，内壁厚3.0mm；塔底锥体角度53度；保温外壁为0.55mm彩钢板；塔内焊缝打磨酸洗钝化打磨处理；干燥塔筒体与钢构加强圈承载，承载圈厚15-20㎜，材质A3钢，塔体加强筋为A3钢；1.2保温：上体进风部位保温材料为硅酸铝，保温层厚度：100mm，干燥塔直体部位保温材料为硅酸铝，保温层厚度：100mm；所有保温层内含骨架加强；1.3振壁装置：出料锥体装12只气动振击器，气锤型号：sk-601.4塔体附件：直段装人孔检修门400 mm *600 mm，4扇（二层），出风管处设清洗孔 1 个；1.5特殊设计的蜗壳和热风分配器：特殊设计的主塔，热风涡壳保证物料雾化液滴不返顶，防止物料返顶热熔焦化变质现象，热风蜗壳采用数螺旋线加速式的结构，以增强热风与物料液滴的热置换，并有序的旋流下降。

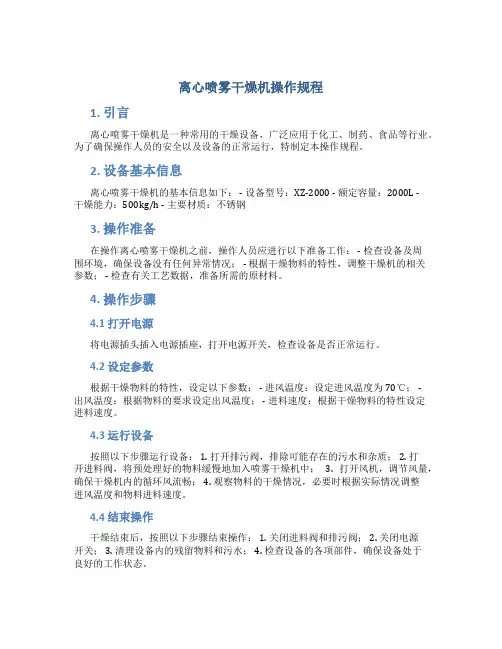

离心喷雾干燥机操作规程1. 引言离心喷雾干燥机是一种常用的干燥设备，广泛应用于化工、制药、食品等行业。

为了确保操作人员的安全以及设备的正常运行，特制定本操作规程。

2. 设备基本信息离心喷雾干燥机的基本信息如下： - 设备型号：XZ-2000 - 额定容量：2000L -干燥能力：500kg/h - 主要材质：不锈钢3. 操作准备在操作离心喷雾干燥机之前，操作人员应进行以下准备工作： - 检查设备及周围环境，确保设备没有任何异常情况； - 根据干燥物料的特性，调整干燥机的相关参数； - 检查有关工艺数据，准备所需的原材料。

4. 操作步骤4.1 打开电源将电源插头插入电源插座，打开电源开关，检查设备是否正常运行。

4.2 设定参数根据干燥物料的特性，设定以下参数： - 进风温度：设定进风温度为70℃； -出风温度：根据物料的要求设定出风温度； - 进料速度：根据干燥物料的特性设定进料速度。

4.3 运行设备按照以下步骤运行设备： 1. 打开排污阀，排除可能存在的污水和杂质； 2. 打开进料阀，将预处理好的物料缓慢地加入喷雾干燥机中； 3. 打开风机，调节风量，确保干燥机内的循环风流畅； 4. 观察物料的干燥情况，必要时根据实际情况调整进风温度和物料进料速度。

4.4 结束操作干燥结束后，按照以下步骤结束操作： 1. 关闭进料阀和排污阀； 2. 关闭电源开关； 3. 清理设备内的残留物料和污水； 4. 检查设备的各项部件，确保设备处于良好的工作状态。

5. 安全注意事项在操作离心喷雾干燥机时，操作人员应严格遵守以下安全注意事项： - 操作人员应严格遵守设备的操作规程，不得擅自更改参数或操作方式； - 在操作过程中，应注意防止物料的溅洒和喷射； - 操作人员应定期进行设备的保养和维护； - 发现设备异常情况时，应及时停机检修，排除故障后方可重新启动设备。

6. 维护保养为了确保离心喷雾干燥机的正常运行，保持设备的良好状态，应进行定期的维护保养工作，具体包括： - 定期检查设备的电气连接、传动部件等，并进行紧固；- 定期清洁设备的外观及各个零部件，确保设备表面清洁； - 定期更换设备中的易损件，确保设备的正常运行。

LPG-1000型PAC高速离心喷雾干燥机技术说明一、LPG-1000型PAC离心喷雾装置及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：（1）物料名称 PAC(聚合氯化铝)（年产量6000吨，按24H/天、330天/年设计，产量757㎏/h）（2）蒸发量 1000㎏/h（3）处理量 1798㎏/h（4）产品质量要求产品粒度100-300目（5）产品初含水量 60%（6）产品终含水量 5%以下（7）热风进口温度 250℃-280℃（8）热风出口温度 90-100℃（9）热源介质 150万大卡直接式燃煤热风炉加热（10）采用高速离心式喷雾干燥B、喷雾干燥系统及附属设备主要技术参数：（1）喷雾主塔尺寸内径φ6500mm外径φ6650mm高度H=14米（2）装机功率 157.8kw（不含热风炉功率）（3）加热方式 150万大卡直接式燃煤热风炉加热，煤耗量287㎏/h左右，（按标准煤5500Kcal/Kg，热效率95％计算）（4）进口温度 200℃-280℃（5）出口温度 90℃～110℃（6）控制方式 PLC+触摸屏数显集中控制（7）气锤压缩空气耗量 0.2m3 /min左右（压力0.4MPa）（8）收料方式主塔锥体+高效长锥体旋风除尘器（9）最大水分蒸发量 1000kg/h（10）收料率≥99.0％（11）采用气动敲打装置有利于下料（12）材质：物料经过处为冷轧板不锈钢316L制作，主塔外包彩钢板0.75mm,其余为碳钢制作。

（13）旋风除尘器型号：2-φ1200，带料仓（14）高温送风机型号：型号：W4-68-9D-30KW工作温度300℃，流量23000-40000m3/h,压力1700 Pa，水冷却（15）引风机型号：9-26-11.2D-37KW风量17000-28000m3/h风压：3300-2800Pa（16）进料泵型号：KP300流量：2.0m3/h压力：0.6MPa功率：3.0KW变频调速一用一备（17）雾化器型号：LPG1000功率15KW,雾化盘直径φ190mm,转速11570rpm，采用变频调速，一用一备（18）装机总功率：86.5kw（不含热风炉功率13.2KW）C、干燥系统工艺流程：纯水蠕动泵高速离心雾化器料浆热风蜗壳热风分配器喷雾干燥塔热风管道旋风除尘器高温送风机排风管道除尘系统引风风机热风炉水沫除尘器废气排放D、阐述常温空气经空气过滤器净化后，由送风机向热风炉中鼓冷风。

LPG系列高速离心式喷雾干燥机使用说明书LPG系列高速离心式喷雾干燥机使用说明书产品介绍高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳化液、悬浮液、糊状液的物料，经过喷雾干燥成为干粉状，细、中、颗粒的制品。

它速度快，效率高、工序少、节省人力，物别对于热敏物料，可以保持物料的色香味，干燥产品质量优良，流动性、溶解性好，纯度高，环境卫生，有利于提高产量并获得良好的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前途。

表一产品型号及主要技术参数工作原理空气通过过滤器和加热装置后，进入干燥室顶部的热风分配器，通过风分配器的热空气螺呈旋状均匀地进入干燥室，同时由泵将料液送到装在干燥室顶部的离心喷雾头，料液被喷成极小的雾状液滴，使料液和热空气接触的比表面积大大增加。

小液滴和热风并流下沉，水份迅速蒸发在极短的时间内被干燥为颗粒制品，在塔底和旋风分离器中捕集，废气排发至外界。

离心喷雾流程图：（见图1）离心喷雾干燥机的特点及应用一、干燥速度快，料液经离心喷雾后比表面积大大增加，在高温气流中瞬间就可蒸发95-98%的水份，完成干燥时间仅需几秒钟。

二、采用并流型喷雾干燥形成能使液滴与热风同方向流动，虽然热风的温度较高但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降不致干燥物料受热过度，因而特别适用于热敏性物料的干燥。

三、使用范围广。

根据物料的特性，可以用热风干燥，也可以用冷风造型。

大批特性差异很大的产品都能用此生产，常用的有：聚合物和树脂类、染料、颜料、陶瓷、玻璃类、除锈剂、杀虫药类、碳水化合物、乳蛋制品、鞣酸类、屠宰场的副产品，血和血制品类，洗涤剂和表面活性剂类，肥料、有机化合物、无机化合物，速溶食品、药品等。

四、由于干燥过程在瞬间完成，产品的颗粒基本上保持液滴的近似状，具有分散性好、流动性和溶解性。

五、生产过程简化操作控制方便。

喷雾干燥通常用于湿含量40-60%的溶液特殊物料即使含量高达90%同样能一次干燥成粉状产品，大部份产品干燥后，不需要再进行粉碎和筛选减少了生产工序，简化了生产工艺流程，提高了产品的纯度。

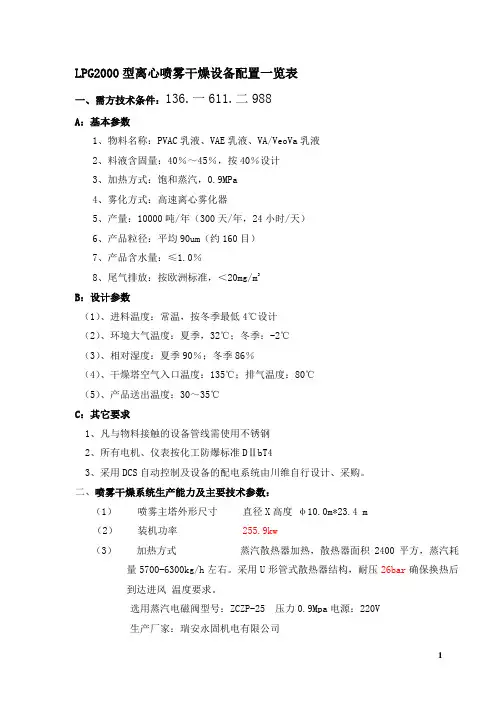

LPG2000型离心喷雾干燥设备配置一览表一、需方技术条件：136.一611.二988A：基本参数1、物料名称：PVAC乳液、VAE乳液、VA/VeoVa乳液2、料液含固量：40％～45％，按40％设计3、加热方式：饱和蒸汽，0.9MPa4、雾化方式：高速离心雾化器5、产量：10000吨/年（300天/年，24小时/天）6、产品粒径：平均90um（约160目）7、产品含水量：≤1.0％8、尾气排放：按欧洲标准，＜20mg/m3B：设计参数（1）、进料温度：常温，按冬季最低4℃设计（2）、环境大气温度：夏季，32℃；冬季：-2℃（3）、相对湿度：夏季90％；冬季86％（4）、干燥塔空气入口温度：135℃；排气温度：80℃（5）、产品送出温度：30～35℃C：其它要求1、凡与物料接触的设备管线需使用不锈钢2、所有电机、仪表按化工防爆标准DⅡbT43、采用DCS自动控制及设备的配电系统由川维自行设计、采购。

二、喷雾干燥系统生产能力及主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ10.0m*23.4 m（2）装机功率 255.9kw（3）加热方式蒸汽散热器加热，散热器面积2400平方，蒸汽耗量5700-6300kg/h左右。

采用U形管式散热器结构，耐压26bar确保换热后到达进风温度要求。

选用蒸汽电磁阀型号：ZCZP-25 压力0.9Mpa电源：220V生产厂家：瑞安永固机电有限公司疏水器生产厂家：上海阀特流体控制阀门有限公司（4）进口温度 135℃-145℃（5）出口温度 70℃～80℃可调（6）控制方式 PLC+触摸屏数显集中控制（7）气锤压缩空气耗量 0.2m3 /min左右（压力0.4MPa）（8）收料方式高效布袋除尘器收料（9）最大水分蒸发量 2050kg/h（10）收料率≥99.9％,尾气排放按欧洲标准,小于20mg/m3（11）采用气动敲打装置有利于下料（12）材质：物料经过处为不锈钢SUS304制作，主塔外包彩钢板0.75mm,其余为碳钢Q235-A制作。

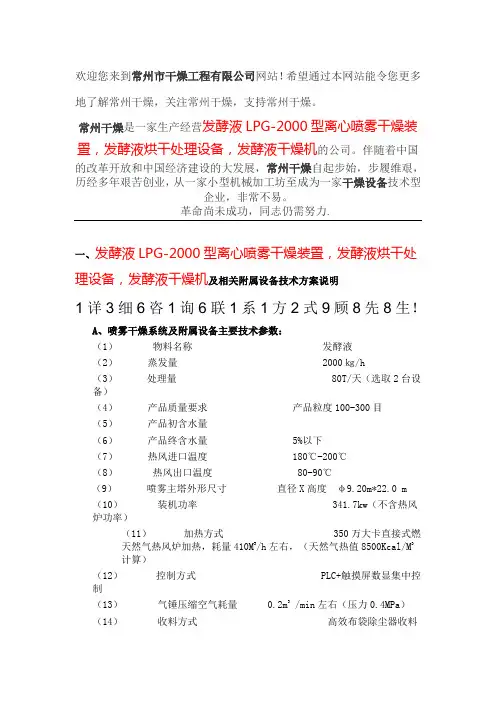

欢迎您来到常州市干燥工程有限公司网站！希望通过本网站能令您更多地了解常州干燥，关注常州干燥，支持常州干燥。

常州干燥是一家生产经营发酵液LPG-2000型离心喷雾干燥装置，发酵液烘干处理设备，发酵液干燥机的公司。

伴随着中国的改革开放和中国经济建设的大发展，常州干燥自起步始，步履维艰，历经多年艰苦创业，从一家小型机械加工坊至成为一家干燥设备技术型企业，非常不易。

革命尚未成功，同志仍需努力.一、发酵液LPG-2000型离心喷雾干燥装置，发酵液烘干处理设备，发酵液干燥机及相关附属设备技术方案说明1详3细6咨1询6联1系1方2式9顾8先8生！A、喷雾干燥系统及附属设备主要技术参数：（1）物料名称发酵液（2）蒸发量2000㎏/h（3）处理量80T/天（选取2台设备）（4）产品质量要求产品粒度100-300目（5）产品初含水量（6）产品终含水量 5%以下（7）热风进口温度 180℃-200℃（8）热风出口温度 80-90℃（9）喷雾主塔外形尺寸直径X高度φ9.20m*22.0 m（10）装机功率 341.7kw（不含热风炉功率）（11）加热方式 350万大卡直接式燃天然气热风炉加热，耗量410M3/h左右，（天然气热值8500Kcal/M3计算）（12）控制方式 PLC+触摸屏数显集中控制（13）气锤压缩空气耗量 0.2m3 /min左右（压力0.4MPa）（14）收料方式高效布袋除尘器收料（15）材质：物料经过处为不锈钢304制作，其余为碳钢制作。

（16）设备占地尺寸：热风炉部分约为10*5米，喷雾干燥部分约为22*10米二、工作原理常温空气经空气过滤器净化后，经热风炉加热。

从热风炉中出来的热风，经迷宫沉降室、高效多极旋风除尘后，（尾气排放达到国家二级标准），送到热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由进料泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器。

LPG系列高速离心喷雾干燥机使用说明目录一、产品简介二、产品型号说明三、产品主要技术参数四、操作步骤五、工作原理及原理图六、设备故障及排除七、其它说明一、产品简介LPG5~10000型离心喷雾干燥机组，是参考国内外先进技术，经过多次实验研究开发的多用途机组，广泛用于化工、轻工、食品等行业的喷雾干燥工艺。

该机组具有受热时间短、热效率高、除尘系统完整等优点。

该机组核心装置为一台高速离心雾化器。

藉此将液体雾化成极小液滴后被热风迅速干燥，干燥后的粉料经除尘器回收，回收率可达98%以上。

设计进风温度为350℃，排湿温度为100℃左右，相应蒸发水分：5~10000Kg/h。

干燥塔体及附属装置材料材质由客户选定。

干燥热风所需热源，可由煤、油、燃气、电等多种方案实现。

设备的布置，可根据用户的实际需要而安排。

本系统特点：1.干燥速度迅速料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。

2.采用并流型干燥室由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。

3.使用范围广根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。

4.干燥产品具有较好的流动性、分散性和溶解性。

由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。

5.简化生产过程，操作控制方便。

和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。

二、干燥机型号L P G - ×××干燥能力代号，为进风温度350℃，出风温度100℃时每小时对清水的蒸发量（Kg/h ）表示干燥设备专业代号喷雾干燥代号离心式代号示例：LPG-300表示进风温度350℃时，干燥能力为每小时蒸300Kg/h 的离心喷雾干燥机。

即干燥机的规格额定蒸发能力。

三、LPG 系列的主要技术参数L P —525501002003005001000180025003500喷 液 Kg/h105010020040060010002000360050007000转 速104r/min3 2.3 2.22.0 1.61.51.4 1.3 1.00.90.8喷雾盘 mm5280108130155168180220240260300功 率Kw0.31.51.53 5.5 5.57.513.018.52230电 压V75220220380380380380380380380380注：水分蒸发量与物料的特性、固含量及热风进、出口温度有关。

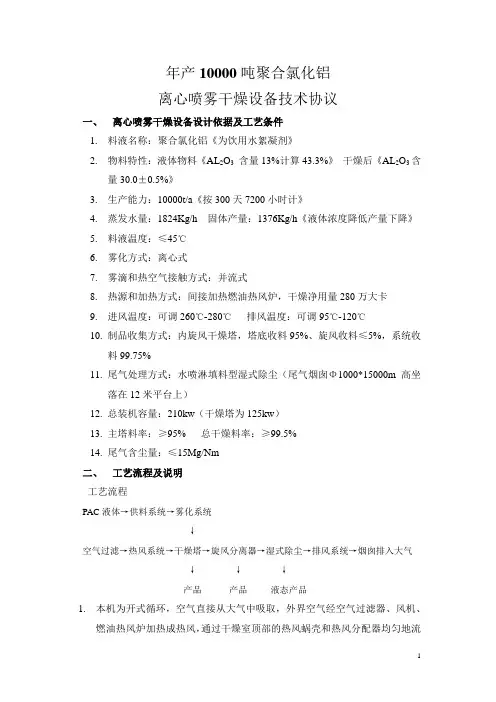

年产10000吨聚合氯化铝离心喷雾干燥设备技术协议一、离心喷雾干燥设备设计依据及工艺条件1.料液名称：聚合氯化铝《为饮用水絮凝剂》2.物料特性：液体物料《AL2O3含量13%计算43.3%》干燥后《AL2O3含量30.0±0.5%》3.生产能力：10000t/a《按300天7200小时计》4.蒸发水量：1824Kg/h 固体产量：1376Kg/h《液体浓度降低产量下降》5.料液温度：≤45℃6.雾化方式：离心式7.雾滴和热空气接触方式：并流式8.热源和加热方式：间接加热燃油热风炉，干燥净用量280万大卡9.进风温度：可调260℃-280℃排风温度：可调95℃-120℃10.制品收集方式：内旋风干燥塔，塔底收料95%、旋风收料≤5%，系统收料99.75%11.尾气处理方式：水喷淋填料型湿式除尘（尾气烟囱Φ1000*15000m高坐落在12米平台上）12.总装机容量：210kw（干燥塔为125kw）13.主塔料率：≥95% 总干燥料率：≥99.5%14.尾气含尘量：≤15Mg/Nm二、工艺流程及说明工艺流程PAC液体→供料系统→雾化系统↓空气过滤→热风系统→干燥塔→旋风分离器→湿式除尘→排风系统→烟囱排入大气↓↓↓产品产品液态产品1.本机为开式循环，空气直接从大气中吸取，外界空气经空气过滤器、风机、燃油热风炉加热成热风，通过干燥室顶部的热风蜗壳和热风分配器均匀地流入干燥室；需干燥的液体物料或水分别送入本机的水储罐内，料或水根据操作指令，通过供料泵、阀向雾化器供料或供水，进入雾化器雾化盘的料或水在离心力的作用下，分散成雾滴；在干燥室，雾滴与热风接触即被干燥成产品，95%以上的成品与湿热空气的混合物由干燥室底部出来，经振动冷却收料器收料包装，旋风分离器收集再次收集成品后，废气通过湿式除尘器由排风机经烟囱排入大气。

2.雾滴和热空气的接触流动方式：本机采用垂直下降并流型，在干燥室内，液滴与热风呈同向流动，被干燥的物料在低温条件下进行干燥，且塔壁粘粉较少（配振打器），适用于热敏性物料干燥。

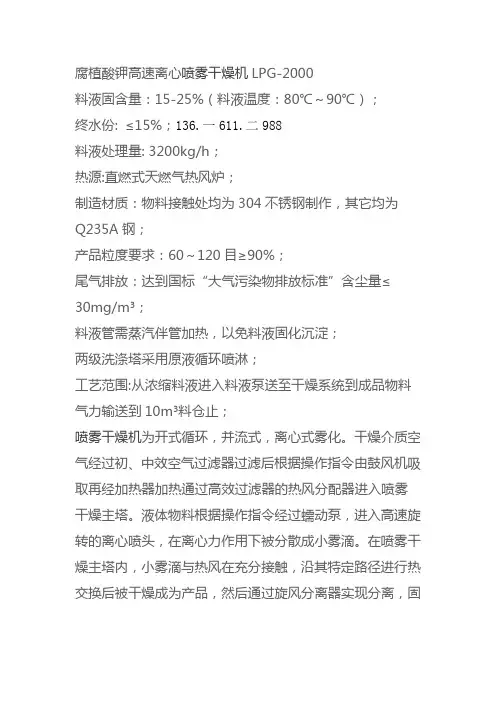

腐植酸钾高速离心喷雾干燥机LPG-2000
料液固含量：15-25%（料液温度：80℃～90℃）；
终水份: ≤15%；136.一611.二988
料液处理量: 3200kg/h；
热源:直燃式天燃气热风炉；
制造材质：物料接触处均为304不锈钢制作，其它均为
Q235A钢；
产品粒度要求：60～120目≥90%；
尾气排放：达到国标“大气污染物排放标准”含尘量≤
30mg/m³；
料液管需蒸汽伴管加热，以免料液固化沉淀；
两级洗涤塔采用原液循环喷淋；
工艺范围:从浓缩料液进入料液泵送至干燥系统到成品物料气力输送到10m³料仓止；
喷雾干燥机为开式循环，并流式，离心式雾化。

干燥介质空气经过初、中效空气过滤器过滤后根据操作指令由鼓风机吸取再经加热器加热通过高效过滤器的热风分配器进入喷雾干燥主塔。

液体物料根据操作指令经过蠕动泵，进入高速旋转的离心喷头，在离心力作用下被分散成小雾滴。

在喷雾干燥主塔内，小雾滴与热风在充分接触，沿其特定路径进行热交换后被干燥成为产品，然后通过旋风分离器实现分离，固
体物料被收集，气体介质再经过过滤后被排出。

整套喷雾系统易清洁、无死角,符合GMP要求。

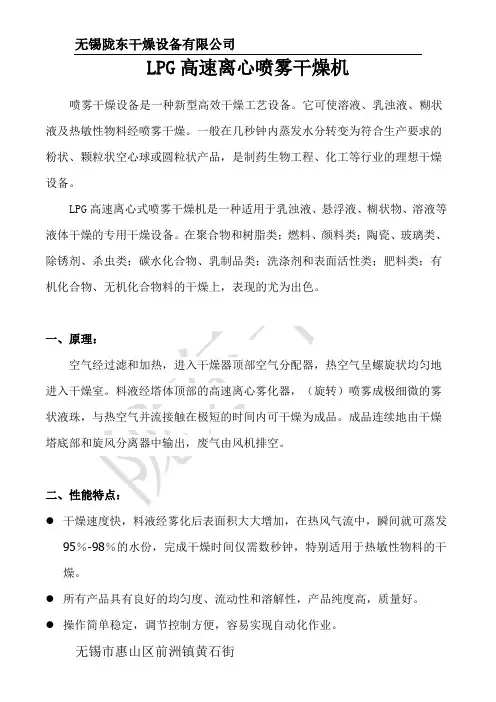

喷雾干燥设备是一种新型高效干燥工艺设备。

它可使溶液、乳浊液、糊状液及热敏性物料经喷雾干燥。

一般在几秒钟内蒸发水分转变为符合生产要求的粉状、颗粒状空心球或圆粒状产品，是制药生物工程、化工等行业的理想干燥设备。

LPG高速离心式喷雾干燥机是一种适用于乳浊液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。

在聚合物和树脂类；燃料、颜料类；陶瓷、玻璃类、除锈剂、杀虫类；碳水化合物、乳制品类；洗涤剂和表面活性类；肥料类；有机化合物、无机化合物料的干燥上，表现的尤为出色。

一、原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。

料液经塔体顶部的高速离心雾化器，（旋转）喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。

成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。

二、性能特点：●干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。

●所有产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。

●操作简单稳定，调节控制方便，容易实现自动化作业。

●生产过程简化，操作控制方便。

对于含湿量40-60％(特殊物料可达90％)的液体，一次干燥成粉，减少粉碎筛选等工序，操作环境卫生条件优越，能避免干燥过程中的粉尘飞扬。

●干粉回收率大于95%三、适应物料：化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。

塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。

食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。

食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。

糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。

陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等四、产品图片：。

工厂产品在出厂前，常常需要干燥，除去物料中的水分或溶剂，以便贮藏、运输或者进行进一步的加工。

你们工厂里的干燥设备是什么样的？是如何进行干燥的？对物料可有什么要求吗？今天为大家带来几种常见结构的干燥设备。

1.流化床干燥设备这里以GLP系列连续式流化床干燥机为例，连续式流化床干燥机又称卧式流化床干燥机。

一定量的空气经过滤、除湿(可选)、加热后进入干燥机，进风温度可精确控制。

湿物料通过加料器均匀加入流化床第一室中(带耙散装置)，与热空气充分接触。

经过第一室后的半干产品基本呈松散状态，保证了整个干燥过程的流化质量，最终达到产品的干燥要求。

与物料接触过的夹带细粉废气，凭藉设备体积扩张原理，在干燥室内使细粉达到理想的沉降速度，从而使排出空气的细粉含量降到最低。

废气经旋风分离器、布袋除尘器除尘后再经水幕除尘器洗涤后放空。

2.喷雾干燥设备典型带表就是LPG系列高速离心式喷雾干燥机，LPG系列离心式喷雾干燥机系气液两相并流式干燥设备，采用高速离心式雾化器，将料液雾化成微细的雾滴，与经分布器分布后的热空气在干燥塔内混合，迅速进行热质交换，在极短的时间内干燥成为粉状产品。

生产控制和产品质量控制方便可靠，广泛应用于不同种类液体物料的干燥生产。

3.气流干燥设备就QG系列气流干燥机来说吧，空气经过滤加热后，温度达到80～300℃(可调)。

物料加至进料斗内，由螺旋给料机均匀加入干燥管中与热空气并流接触，形成以对流为主的复杂热交换过程，最终达到产品的干燥要求。

通过干燥管后的气固混合物，先经旋风分离器回收物料，再经布袋除尘器分离粉末(500目以下回收率可达到99%)，废气通过引风机排空。

4.带式干燥设备行业代表产品DW单层带式干燥机，带式干燥机主要由进风单元、排风单元、循环风单元、网带、蒸汽管路及冷凝排放管路系统、排湿系统、加料器、传动机构、控制系统等部件组成。

料斗中的物料由加料器均匀地铺在网带上，空气由鼓风机鼓入，通过热交换器变成热空气穿过物料层，完成热量与质量的传递过程，大部份气体循环，一部份温度较低，含湿量较大的气体作为废气由排湿风机排出。

欢迎拨打我们的销售热线一三六一六一一二九八八，我们24小时专业为您服务。

非标设计定制闪蒸、带式、喷雾、盘式、流化床、桨叶、回转窑、煅烧、气流、沸腾、真空、烘箱等混合制粒设备，良好的信誉，优越的品质，完善的服务！（公司承诺：此设备如经厂家调试，任然不好正常运行，公司全额退款退货，保证客户购买零风险。

）1详3细6咨1询6联1系1方2式9顾8先8生！一、高活性氟化钾专用烘干机离心喷雾干燥机 LPG2000及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：（1）物料名称高活性氟化钾（2）处理量 3500㎏/h（3）蒸发水量 1920㎏/h（4）产品初含水量 55%（5）产品终含水量 0.3%（6）热源介质沸腾炉加热(用户自备）B、物料衡算及热量衡算：含固量：45%；终含水：0.3%；产量：1580Kg/h1、处理量：W1=3500Kg/h2、产量：W2=1580Kg/h3、蒸发水分：△W=W1-W2=1920Kg/h热量衡算：取进风温度：600℃左右，出风温度：200℃，原料温度：50℃-70℃，产品温度：40℃，物料比热：0.15Kcal/Kg.℃1、蒸发水分所需热量：Q1=1920*（595+0.45*100-20）=1190400Kcal/h2、物料升温吸收热量：Q1=1580*0.4*（150-70）=50560Kcal/h3、尾气排出带走热量：Q3=0.24*L*（200-20）=43.2L4、干燥中热损失热量：Q4=0.15（Q1+Q2+Q3）=186144+6.48L5、干燥新风带入热量：Q=0.24*L*(600-20)=139.2L6、根据热量守恒定律：Q=Q1+Q2+Q3+Q4=89.52L，计算L=15942kg/h7、热风体积流量的计算：Ⅰ、热风平均密度的计算：t 1=200℃，γ1＝0.746㎏/m3, t2=600℃，γ2＝0.0.404㎏/m3热风平均密度：γ热＝0.575㎏/m3Ⅱ、热风平均体积流量：V热＝L1/γ热＝15942/0.575＝27725m3/h8、系统总供热量：Q=139.2*15942=2219126Kcal/h9、尾气排放验证：尾气含湿量X2=0.018+1920/15942=0.138kg/kg，经查空气焓湿图得：尾气200℃时远高于露点温度，排风温度合理。

聚合氯化铝聚合硫酸铁喷雾干燥机组使用说明书一、概述聚合氯化铝和聚合硫酸铁是一种腐蚀性较强的物料，我公司研制设计的这种成套设备是根据其物料的特点来进行的，完全符合物料的干燥要求。

该机有送风机、热风炉，热风炉分直然型和间接加热型，供用户选择，直然型热风炉应当在热风炉后用高温风机引出热风炉的热风送到喷雾干燥塔；间接加热热风炉的热风在热风炉前面进行鼓风即可。

经过热风炉产生的，控制在进风温度280℃左右的热风送入干燥塔，物料经过料泵，送入一定量的物料经雾化器喷成均匀的雾点和热风均匀接触，在几秒钟内物料即可得到所预定的含湿度。

物料随风进入沉降到塔底即出料，有一部分随风进入旋风分离器收捕，经旋风分离的热风进入水沫除尘器（又称吸收塔），再把空气排空，成品物料经冷冻除湿后的干燥风用气力输送至料仓进入包装。

二、操作程序1.设备运行前必须对每个部件进行空机试验，检查每一个部件是否运转正常，然后带清水进行试运行，待试运行正常后才能带料试验。

三、开车顺序1.预热热风炉，先开启热风炉对热风炉进行预热，热风炉预热时间不要太长，按情况而定，一般在炉内温度达到500℃左右即可启动送引风机。

如果不启动送引风机，会把热风炉换热器烧坏而造成严重后果，启动送引风机时必须启动水沫除尘器的喷水系统，不然，热风温度高会烧坏水沫除尘器的。

2.当进风温度达到250℃时即可启动送料系统，送料泵与出风温度是联动装置，全自动调节，先喷清水，待看到喷雾水正常后再打开料阀开始进入正常干燥。

3.先设定进风温度，再设定出风温度，出风温度要经过物料试验后才能设定。

因为出风温度和成品物料含湿量有关，而且与料泵是联动的，只要设定出风温度值，即可取得你所需要的成品物料的含水量要求。

待出风温度达到一定值时，即可启动送料泵，开始进行物料的喷雾干燥。

4.在该设备装有冷冻除湿装时，在底部即可把风压调为微负压，如果不装以上设备时，干燥塔底部出料应调正为微正压。

5.由于该设备所需物料吸湿性大，一般下料口都不装关风机。

LPG- 喷雾干燥机Spray Dryer使用说明书Operation instructionPeople’s Republic of China目录Catalogue1.概述General (1)2.工作原理Working Principle (1)3.设备特点Equipment Features (2)4.干燥机组的安装Dryer Installation (3)5.离心喷雾干燥机操作程序Operation Procedure of Spray Dryer (3)(1) 开车前的准备工作Preparation Before Start-up(2) 开车运行Start-up(3) 停车Stop Running(4) 停车后的清洗Cleaning After Stop6.高速雾化器的维修与保养Maintenance of High-speed Atomizer (4)7.故障分析与排除Fail Analysis and Repair (6)8.安全生产Safety Operation (7)9.离心喷雾自控系统Auto-control System of Centrifugal Spray (8)10.喷雾干燥塔中主要易损件Main Wearing Part of Spray Drying Tower (9)附：电气原理图；Attachment: Electrical Principle Dwg.1.概述GeneralLPG型高速离心喷雾干燥机，主要用于使稀溶液、乳浊液、悬浮液、浆状物料、熔融液及中药浸膏等物料喷雾干燥成干粉。

具有速度快、效率高、工序少等优点。

对热敏性物料可保持其色、香、味。

干粉溶解性好，纯度高，该型喷雾干燥机可广泛用于塑料、染料、轻工业、化肥、食品、医药，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。

LPG High-speed Centrifugal Spray Dryer mainly used for the drying of materials such as weak solution, emulsion, suspending liquid, slurry, melt-water, Chinese herbal extract etc. to dry powder. It has advantages of high speed and efficiency as well as less process. For thermal sensitive material, it can keep its color, scent and taste. Dry powder has good solubility and high purity. This kind of dryer has widely application on industries such as plastic, dye stuff, light industry, fertilizer, food-stuff, pharmaceutical especially for heat-sensitive materials such as milk, medicine, dye stuff etc.2.工作原理Working PrincipleLPG喷雾干燥机是将需雾化的料液直接干燥成固体粉粒的过程。

常州市干燥设备有限公司在干燥设备的开发、研究中不断地创新及改造，设计制造了LPG-2000型（减水剂）离心喷雾装置,减水剂烘干机。

深受用户好评。

1详3细6咨1询6联1系1方2式9顾8先8生！技术研究的目的是为了服务客户，为客户创造价值，本着这一经营理念，公司愿结合多年的实践经验与广大客户共同解决干燥难题。

无论是干燥方案设计、还是来料试验，无论是技术难题的来电解答、还是设备调试的上门指导，步步的技术人员都孜孜以求，毫不懈怠，因为：“全心全意为客户服务”是公司的最高经营宗旨。

一、LPG-2000型（减水剂）离心喷雾装置,减水剂烘干机及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：（1）物料名称减水剂（3）蒸发量2000㎏/h（4）产品质量要求产品粒度60-120目（5）产品初含水量80%（6）产品终含水量10%以下（7）热风进口温度250℃-380℃(可调）（8）热风出口温度60-100℃（9）热源介质直燃式燃煤热风炉带余热锅炉（10）采用高速离心式喷雾干燥B、喷雾干燥系统及附属设备主要技术参数：（1）喷雾主塔尺寸内径φ8500mm外径φ8650mm高度H=22米（2）装机功率167.8kw（不含热风炉功率）（3）加热方式直燃式燃煤热风炉带余热锅炉（4）进口温度250℃-380℃(可调）（5）出口温度60℃～120℃（6）控制方式数显集中控制（7）气锤压缩空气耗量0.2m3 /min左右（压力0.4MPa）（8）收料方式主塔锥体+高效旋风除尘器（可集中收料）（9）水分蒸发量2000kg/h（10）收料率≥99.0％（11）采用气动敲打装置有利于下料（12）材质：物料经过处为不锈钢304制作，主塔外包彩钢板0.75mm,其余为碳钢制作。

（13）旋风除尘器，带料仓.（14）送风机型号：待定（视配套热源而定）（15）引风机型号：9-26-14D-90KW风量31197-46796m3/h风压：5262-4764Pa变频调速，变频器采用三菱品牌，（16）进料泵型号：KP400流量：6.0m3/h压力：0.6MPa功率：3.0KW变频调速，变频器采用三菱品牌，一用一备，软管多配2个（17）雾化器型号：LPG3000功率30KW,雾化盘直径φ210mm,转速11570rpm，一用一备,变频器采用三菱品牌，（18）装机总功率：185.05kwC、干燥系统工艺流程：纯水蠕动泵高速离心雾化器料浆热风蜗壳热风分配器喷雾干燥塔热风管道旋风除尘器高温送风机排风管道除尘系统引风风机热风炉（带余热锅炉）水沫除尘器废气排放D、阐述常温空气经空气过滤器净化后，由风机向加热器中鼓冷风。

项目描述：聚合氯化铝的颜色一般有白色、黄色、棕褐色，不同颜色的聚合氯化铝在应用及生产技术上也有较大区别。

国家标准范围内的三氧化铝含量在27%～30%之间的聚合氯化铝多为土黄色、到黄色、淡黄色的固体粉状。

这些类型的聚合氯化铝水溶性比较好，在溶解的过程中伴随电化学、凝聚、吸附和沉淀等物理化学变化，絮凝体形成快而粗大、活性高、沉淀快、对高浊度水的净化效果明显。

聚合氯化铝喷雾干燥工艺，PAC专用烘干机，聚合氯化铝烘干机干燥工艺：136.一611.二988为了便于储存和长途运输聚合氯化铝往往需经干燥制成固体。

目前干燥工艺的发展重点集中于喷雾干燥。

相对于传统的刮刀滚筒式干燥喷雾干燥有诸多优点能使干燥的速度大大加快热能利用效率大大提高有效解决了热敏性物料因受热不均而变性的问题无滚筒在使用中因筒壁腐蚀变薄易发生爆炸的危险安全性增强产品水溶性好因受热均匀药效保持好整个系统封闭运行避免了干燥过程中因气体挥发造成的环境污染。

喷雾干燥有离心喷雾和压力喷雾之分,工作原理上有很多一致的地方,本文中将着重介绍离心喷雾干燥。

干燥过程采用的加热介质和方式很多。

目前国内有代表性的方式之一是采用清洁的热空气与料液雾滴直接接触,使料液雾滴在下落过程中快速蒸出水分而获得合格的固体产品。

图是某厂的离心喷雾干燥系统装置简图。

经过滤、热交换的清洁热空气切线进入主干燥塔上部。

料液由主塔顶部的中央进入,经过高速旋转(15 000 r/ min) 的喷头分散成极其细小的液滴,与热空气直接、充分接触。

液滴在下落过程中,经过很短的行程,所含水分迅速蒸出,落至锥形底部即成为合格产品。

塔内维持负压,有少部分固体粉尘被吸出进入旋风分离器,利用离心沉降原理从气流中分出固体颗粒,进入集料桶定期收集包装。

离心分离器中间的上升气携带蒸出的HCl 气、水蒸气和微量固体粉尘进入湿式除尘系统被水淋湿吸收后,循环进入液体物料生产过程中。

剩余的微量HCl 气体和水蒸气高空排放。
