规划设计管理制度一、集团规划设计评审会管理办法二、万科住宅统一设计要求规范三、“上报集团规划设计部备案”制度的管理办法四、集团单体确认管理办法五、规划设计过程控制程序六、设计管理程序七、设计前期阶段作业指引八、实施方案设计作业指引九、施工图设计阶段作业指引十、建筑施工现场配合作业指引十一、景观设计作业指引十二、室内设计管理程序十三、设计变更管理办法一、集团规划设计评审会管理办法1、目的为规范集团各地产公司项目设计的操作，加强对《万科集团规划设计管理流程与成果标准》（以下简称《流程和标准》）中实施方案阶段的“集团规划设计评审会”这一重要节点的监控，以达到确保质量、进度目的，特编制此办法。
2、主管部门集团规划设计部负责各项目操作公司评审会的统筹安排。
项目评审会在总部或项目所在地召开，由集团规划设计部或项目操作公司负责具体会务组织工作；3、时间计划评审会的召开时间应以项目设计年度计划为依据，如有变更，项目操作公司应事先知会规划设计部。
项目操作公司应在评审会召开前至少7日向规划设计部提出正式申请，会前至少3日提交评审文件汇编。
4、评审文件汇编应包括以下内容：（1）《项目可行性研究报告》其中的规划设计部分详《流程和标准》中的“投资分析阶段成果标准”完成；（2）项目设计工作控制性计划（3）集团规划设计部对设计工作总体计划的意见（4）集团规划设计部对设计前期工作结论的意见（5）概念设计方案任务书详《流程和标准》第23页条文1.1；（6）概念设计方案文本详《流程和标准》第24页条文2.（7）《项目设计指导书》详《流程和标准》第27页条文3.（8）规划方案设计招标书（9）规划方案设计任务书详《流程和标准》第41页条文1.1（10）规划方案设计文本详《流程和标准》第41页条文1.1.5（11）规划方案分析表详附件一5、文件审核集团规划设计部对评审文件进行审核，发现不符要求的，可以要求评审会延期。
6、会议组织会议组织者应在评审会召开前至少2日向参会者发出会议通知及议程。
199个审核项！万科规划设计全过程重点问题审核表，真全！
万科集团的规划设计向来以变更少著称，在高周转，快速开盘的模式下，万科是如何做到从初步设计到施工图设计的完美管理的？
原因无他，万科靠的就是这199项图纸重点审核标准，今天分享给大家：
一、初步设计阶段重点问题审核一览
二、建筑方案重点问题审核
三、施工图（建筑部分）重点问题审核
四、施工图（结构部分）重点问题审核
五、施工图（设备部分）重点问题审核
六、施工图（强弱电）重点问题审核。
万科集团。

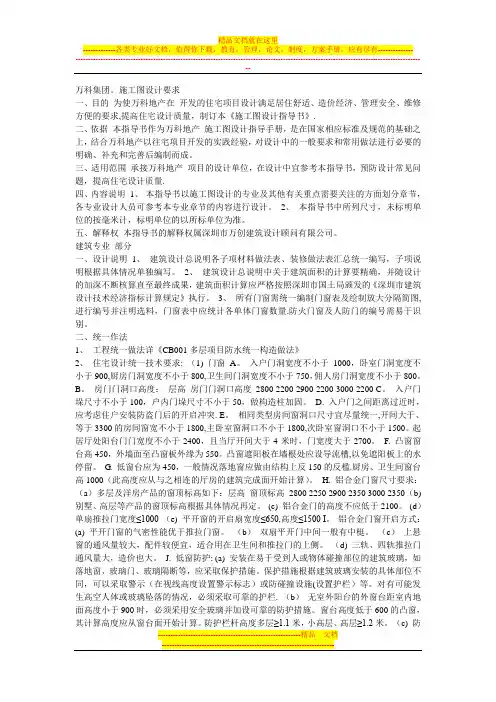

施工图设计要求一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求,提高住宅设计质量，制订本《施工图设计指导书》.二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量.四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
建筑专业部分一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图,进行编号并注明选料，门窗表中应统计各单体门窗数量.防火门窗及人防门的编号需易于识别。
二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求: （1) 门窗A。
入户门洞宽度不小于1000，卧室门洞宽度不小于900,厨房门洞宽度不小于800,卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
B。
房门门洞口高度：层高房门门洞口高度2800 2200 2900 2200 3000 2200 C。
入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。
D. 入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突. E。
相同类型房间窗洞口尺寸宜尽量统一,开间大于、等于3300的房间窗宽不小于1800,主卧室窗洞口不小于1800,次卧室窗洞口不小于1500。
万科图纸审查要点及错误防范手册第一部分说明1.制定本手册的目的：加强对设计图纸的质量管理，明确一线公司技术人员审查施工图纸的具体工作内容，尽量减少设计环节出现的质量问题。
2.所审查图纸设计必须符合国家规范及地方法规。
3.本手册所列审查内容为最低要求，请审查人员从分发挥各自的技术水平和主观努力，对所申图纸质量进行认真负责的控制把关工作。
4.本手册为动态运行手册，通过一段时间的试行，结合实际工程中不断出现的新问题，本手册将定期进行修改补充，推出新的版本。
第二部分建筑专业1.总平面图1.1 建筑总尺寸及后退红线尺寸是否齐全准确。
1.2室内外标高是否齐全准确。
1.3建筑间距是否标注齐全准确并符合规范。
1.4消防登高面、消防车道的宽度及高度、转弯半径及回车场尺寸是否符合消防规范要求。
1.5道路、绿化、场地、挡土墙、排水方向及坡度等是否表示清楚。
常见的错误：(1)住宅出入口未能设置人车分流专用通道，造成交通安全隐患。
2.主要平面2.1纵横柱网，承重墙的轴线号及尺寸是否齐全、准确。
与结构及设备专业有关图纸是否一致。
2.2内隔墙定位尺寸和厚度，门窗洞口定位尺寸、宽度尺寸是否齐全、准确。
构造柱是否标注明确。
与结构专业图纸是否一致。
2.3门窗编号、门的开启方向是否准确、合理，并与门窗表核对无误。
与电气专业图纸是否一致。
2.4防火分区、防火墙、防火门的设置是否符合防火规范；疏散楼梯、袋形走道等设计是否符合防火规范。
与通风专业图纸是否一致。
2.5室内外地面标高、各层标高、不同楼地面高差的标高是否齐全、准确。
与结构及设备专业有关图纸是否一致。
2.6电梯、楼梯位置，楼梯上下方向室以及主要尺寸是否齐全准确（详细尺寸在楼梯、电梯放大图上标注）。
2.7卫生间及厨房内的卫生洁具、水池、台、柜、隔断等示意位置是否与详图一致（详细尺寸在放大图上标注）。
2.8室内外踏步、斜坡、阳台、雨篷、通风竖井、管线竖井、烟囱、雨水管等的设计是否合理，其位置尺寸是否齐全、准确，与相应详图是否一致。
深圳万科施工图设计指导书工程名称：设计单位：深圳市万创建筑设计顾问有限公司二ОО年月日目录第一部分总则 (1)[链接]第二部分建筑专业 (3)[链接]第三部分结构专业 (13)[链接]第四部分电气专业 (19)[链接]第五部分给排水专业 (23)[链接]第六部分煤气及通风专业 (26)[链接]第七部分设备专业的其它要求 (27)[链接]第八部分环保 (27)[链接]第九部分根据地形所做的特殊要求 (28)[链接]第十部分图纸要求 (28)[链接]第一部分总则一、目的为使万科地产在万科开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往住宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
[返回目录]第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：1)门窗A.入户门洞洞口尺寸为：单扇1000×2300、子母1300×2300，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。

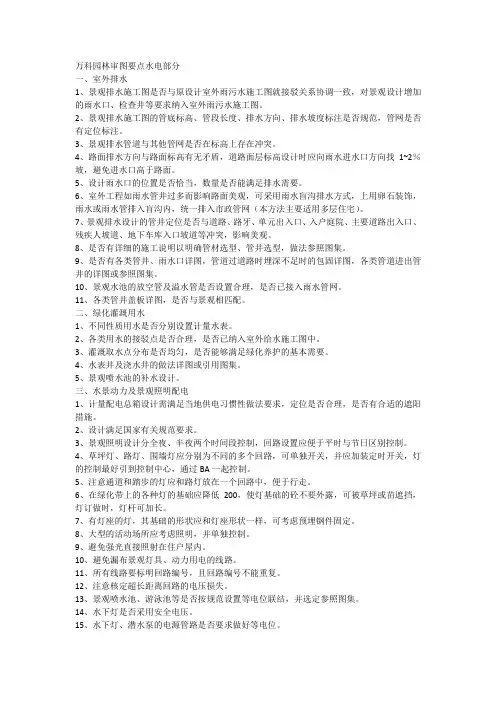

万科园林审图要点水电部分一、室外排水1、景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致，对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图。
2、景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范，管网是否有定位标注。
3、景观排水管道与其他管网是否在标高上存在冲突。
4、路面排水方向与路面标高有无矛盾，道路面层标高设计时应向雨水进水口方向找1~2％坡，避免进水口高于路面。
5、设计雨水口的位置是否恰当，数量是否能满足排水需要。
6、室外工程如雨水管井过多而影响路面美观，可采用雨水盲沟排水方式，上用卵石装饰，雨水或雨水管排入盲沟内，统一排入市政管网（本方法主要适用多层住宅）。
7、景观排水设计的管井定位是否与道路、路牙、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突，影响美观。
8、是否有详细的施工说明以明确管材选型、管井选型，做法参照图集。
9、是否有各类管井、雨水口详图，管道过道路时埋深不足时的包固详图，各类管道进出管井的详图或参照图集。
10、景观水池的放空管及溢水管是否设置合理，是否已接入雨水管网。
11、各类管井盖板详图，是否与景观相匹配。
二、绿化灌溉用水1、不同性质用水是否分别设置计量水表。
2、各类用水的接驳点是否合理，是否已纳入室外给水施工图中。
3、灌溉取水点分布是否均匀，是否能够满足绿化养护的基本需要。
4、水表井及浇水井的做法详图或引用图集。
5、景观喷水池的补水设计。
三、水景动力及景观照明配电1、计量配电总箱设计需满足当地供电习惯性做法要求，定位是否合理，是否有合适的遮阳措施。
2、设计满足国家有关规范要求。
3、景观照明设计分全夜、半夜两个时间段控制，回路设置应便于平时与节日区别控制。
4、草坪灯、路灯、围墙灯应分别为不同的多个回路，可单独开关，并应加装定时开关，灯的控制最好引到控制中心，通过BA一起控制。
5、注意通道和踏步的灯应和路灯放在一个回路中，便于行走。

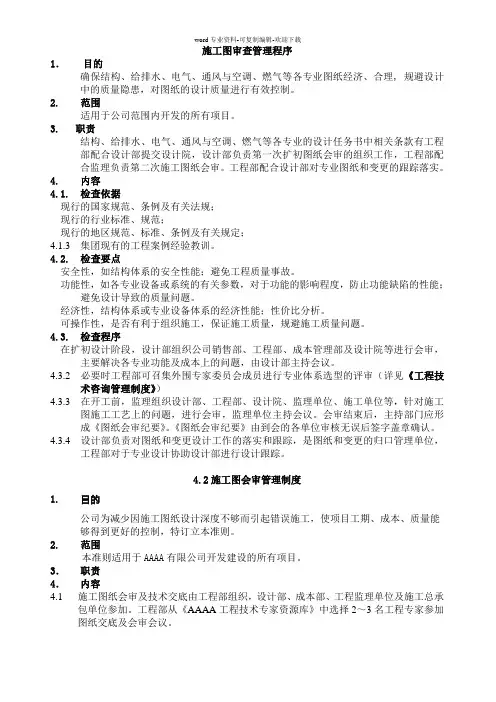

施工图审查管理程序1．目的确保结构、给排水、电气、通风与空调、燃气等各专业图纸经济、合理, 规避设计中的质量隐患，对图纸的设计质量进行有效控制。
2. 范围适用于公司范围内开发的所有项目。
3.职责结构、给排水、电气、通风与空调、燃气等各专业的设计任务书中相关条款有工程部配合设计部提交设计院，设计部负责第一次扩初图纸会审的组织工作，工程部配合监理负责第二次施工图纸会审。
工程部配合设计部对专业图纸和变更的跟踪落实。
4. 内容4.1. 检查依据现行的国家规范、条例及有关法规；现行的行业标准、规范；现行的地区规范、标准、条例及有关规定；4.1.3 集团现有的工程案例经验教训。
4.2. 检查要点安全性，如结构体系的安全性能；避免工程质量事故。
功能性，如各专业设备或系统的有关参数，对于功能的影响程度，防止功能缺陷的性能；避免设计导致的质量问题。
经济性，结构体系或专业设备体系的经济性能；性价比分析。
可操作性，是否有利于组织施工，保证施工质量，规避施工质量问题。
4.3. 检查程序在扩初设计阶段，设计部组织公司销售部、工程部、成本管理部及设计院等进行会审，主要解决各专业功能及成本上的问题，由设计部主持会议。
4.3.2必要时工程部可召集外围专家委员会成员进行专业体系选型的评审（详见《工程技术咨询管理制度》）4.3.3 在开工前，监理组织设计部、工程部、设计院、监理单位、施工单位等，针对施工图施工工艺上的问题，进行会审，监理单位主持会议。
会审结束后，主持部门应形成《图纸会审纪要》。
《图纸会审纪要》由到会的各单位审核无误后签字盖章确认。
4.3.4 设计部负责对图纸和变更设计工作的落实和跟踪，是图纸和变更的归口管理单位，工程部对于专业设计协助设计部进行设计跟踪。
4.2施工图会审管理制度1.目的公司为减少因施工图纸设计深度不够而引起错误施工，使项目工期、成本、质量能够得到更好的控制，特订立本准则。
2. 范围本准则适用于AAAA有限公司开发建设的所有项目。
万科房地产设计图纸自审制度公司：_________________审核：_________________时间：_________________万科房地产设计图纸自审制度万科房地产设计图纸自审制度第1条图纸自审由设计管理部负责组织与安排。
第2条接到图纸后，总设计师应及时安排或组织有关人员进行自审，并提出各专业自审记录。
第3条总设计师应及时召集有关人员，组织内部会审，针对各专业自审发现的问题及建议进行讨论，明确设计意图和工程的特点及要求。
第4条图纸自审的主要内容(1)各专业施工图的张数、编号与图纸目录是否相符。
(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。
(3)平面图所标注坐标、绝对标高与总图是否相符。
(4)图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。
(5)建筑施工图与结构施工图是否矛盾，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置(坐标)、标高及交叉点是否矛盾。
平面图、大样图之间有无矛盾。
(6)图纸上构配件的编号、规格型号及数量与《构配件一览表》是否相符。
第5条图纸经自审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。
2.设计管理操作工具(1)工程项目设计任务单项目名称：专业：编号：日期：序号设计任务内容设计师：专业负责人：项目负责人：(2)设计任务修改审批表设计项目名称：编号：序号原设计任务内容设计任务修改内容123……设计人项目负责人批准人日期日期日期(3)设计任务修改审批表。
