电子材料与元器件电子材料与元器件是现代电子科技领域中不可或缺的重要组成部分。
电子材料是指用于制造电子器件和元器件的材料,包括半导体材料、导电材料、绝缘材料、磁性材料等。
而元器件则是指利用电子材料制造的各种电子元件,如二极管、晶体管、集成电路等。
本文将从电子材料和元器件的基本概念、分类、应用以及发展趋势等方面进行探讨。
首先,我们来看一下电子材料的基本概念。
电子材料是指在电子器件制造过程中所使用的材料,它们具有特定的电学、磁学、光学、热学等性能,能够满足电子器件对材料性能的要求。
常见的电子材料包括硅、锗、氮化镓、氮化铝、氮化硼等半导体材料,金属铜、铝、铁等导电材料,以及氧化铝、氧化硅等绝缘材料。
其次,电子材料可以根据其性能和用途进行分类。
按照性能分类,可以分为导电材料、绝缘材料、半导体材料、磁性材料等。
按照用途分类,可以分为用于制造电子器件的基本材料和用于制造电子器件的辅助材料。
基本材料包括半导体材料、金属材料、绝缘材料等,而辅助材料包括封装材料、散热材料、连接材料等。
接下来,我们来谈一下元器件。
元器件是利用电子材料制造的各种电子元件,它们是电子电路的基本组成部分,用于实现电路的功能。
常见的元器件包括二极管、晶体管、集成电路、电容器、电阻器等。
这些元器件在电子设备中起着不可替代的作用,广泛应用于通信、计算机、消费电子、医疗器械等领域。
最后,让我们来看一下电子材料与元器件的发展趋势。
随着科学技术的不断进步,电子材料和元器件也在不断发展和创新。
在电子材料方面,新型半导体材料的研发将会推动电子器件的性能提升;在元器件方面,微型化、集成化、高频化、高可靠性将是未来元器件发展的主要趋势。
同时,新型材料和元器件的应用将会推动电子科技领域的发展,为人类社会带来更多的便利和进步。
总的来说,电子材料与元器件作为现代电子科技领域中的重要组成部分,对于推动科技进步和社会发展起着至关重要的作用。
随着科学技术的不断发展,我们相信电子材料与元器件的未来一定会更加美好。

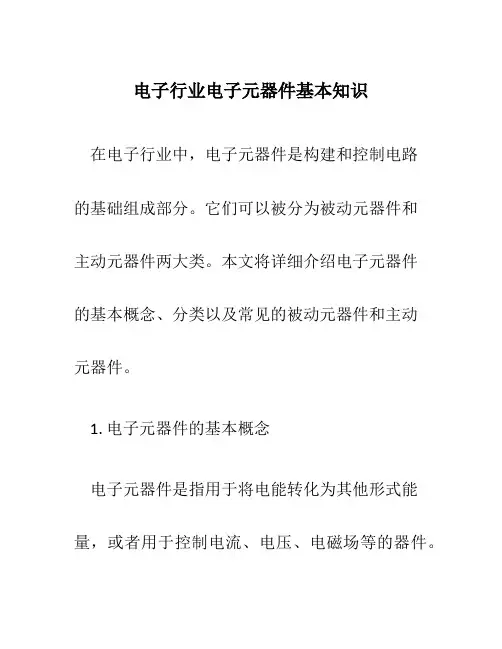

电子行业电子元器件基本知识在电子行业中,电子元器件是构建和控制电路的基础组成部分。
它们可以被分为被动元器件和主动元器件两大类。
本文将详细介绍电子元器件的基本概念、分类以及常见的被动元器件和主动元器件。
1. 电子元器件的基本概念电子元器件是指用于将电能转化为其他形式能量,或者用于控制电流、电压、电磁场等的器件。
它们通常由特定的材料制成,具有特定的物理特性。
电子元器件在电子设备中扮演着重要的角色,可以实现电流的控制、信号处理、数据传输等功能。
2. 电子元器件的分类电子元器件可以按照不同的标准进行分类。
按照功能分,可以将电子元器件分为被动元器件和主动元器件;按照器件材料分,可以将电子元器件分为半导体元器件和非半导体元器件;按照器件形状分,可以将电子元器件分为插件式元器件和表面贴装元器件等。
2.1 被动元器件被动元器件是指在电子电路中不负责放大信号或产生电能的元器件,它们主要用于控制电流、电压等参数。
常见的被动元器件有:2.1.1 电阻器(Resistor)电阻器是一种用来控制电流的被动元件,它的主要功能是限制电流的流动。
电阻器的阻值单位是欧姆(Ω),阻值越大,电流通过的越小。
常用的电阻器有固定电阻器和可变电阻器两种,分别用于稳定电流和调节电流。
2.1.2 电容器(Capacitor)电容器是一种用来存储电荷的被动元件,它由两个导体板和介质构成。
电容器的主要功能是在电路中储存和释放电能,其容量单位是法拉(F)。
电容器可以存储电能的原因是介质可以吸收和存储电荷。
电容器可以用于滤波、耦合和储能等应用。
2.1.3 电感器(Inductor)电感器是一种用来储存能量的被动元件,它由导线卷成的线圈构成。
电感器的主要功能是储存磁能,其单位是亨利(H)。
电感器的储能原理是通过线圈中产生的磁场来储存能量。
电感器常用于滤波、变压器和振荡电路等应用。
2.2 主动元器件主动元器件是指能够放大信号或产生电能的元器件,它们可以控制电流和电压的大小。

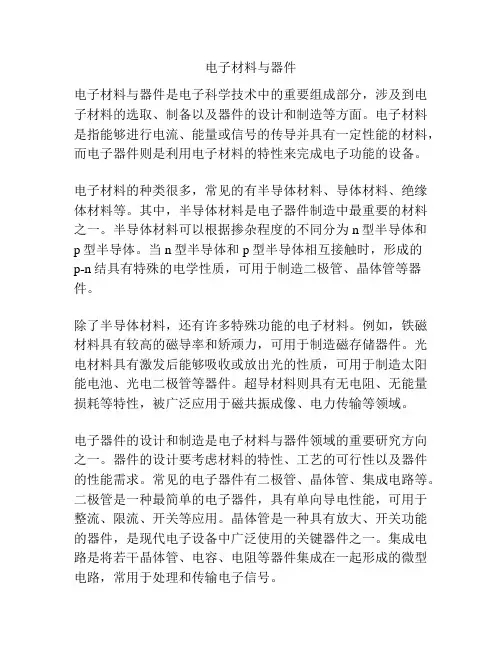

电子材料与器件电子材料与器件是电子科学技术中的重要组成部分,涉及到电子材料的选取、制备以及器件的设计和制造等方面。
电子材料是指能够进行电流、能量或信号的传导并具有一定性能的材料,而电子器件则是利用电子材料的特性来完成电子功能的设备。
电子材料的种类很多,常见的有半导体材料、导体材料、绝缘体材料等。
其中,半导体材料是电子器件制造中最重要的材料之一。
半导体材料可以根据掺杂程度的不同分为n型半导体和p型半导体。
当n型半导体和p型半导体相互接触时,形成的p-n结具有特殊的电学性质,可用于制造二极管、晶体管等器件。
除了半导体材料,还有许多特殊功能的电子材料。
例如,铁磁材料具有较高的磁导率和矫顽力,可用于制造磁存储器件。
光电材料具有激发后能够吸收或放出光的性质,可用于制造太阳能电池、光电二极管等器件。
超导材料则具有无电阻、无能量损耗等特性,被广泛应用于磁共振成像、电力传输等领域。
电子器件的设计和制造是电子材料与器件领域的重要研究方向之一。
器件的设计要考虑材料的特性、工艺的可行性以及器件的性能需求。
常见的电子器件有二极管、晶体管、集成电路等。
二极管是一种最简单的电子器件,具有单向导电性能,可用于整流、限流、开关等应用。
晶体管是一种具有放大、开关功能的器件,是现代电子设备中广泛使用的关键器件之一。
集成电路是将若干晶体管、电容、电阻等器件集成在一起形成的微型电路,常用于处理和传输电子信号。
随着信息技术的快速发展,电子材料与器件的研究也在不断进步。
新材料的开发和新器件的设计使得电子产品更加小型化、高效率和高可靠性。
例如,石墨烯材料的发现和应用在电子器件中取得了重大突破,具有超高的电导率和热导率,被广泛应用于柔性电子、传感器等领域。
总之,电子材料与器件在现代社会中起着重要的作用,是电子科学技术快速发展的基础。
通过不断研究和创新,电子材料与器件的性能和功能将得到进一步提升,为人们的生活和工作带来更多便利和创新。
电子信息材料知识点总结1. 电子元器件材料电子元器件是电子设备的核心组成部分,它用于控制电子信号的流动和转换,从而实现各种功能。
电子元器件材料是电子元器件的基础材料,它直接影响到电子元器件的性能和可靠性。
常见的电子元器件材料包括导体、绝缘体、半导体等。
(1)导体材料导体是能够允许电子自由流动的材料,它在电子元器件中用于传输电流。
常见的导体材料包括铜、铝、金等金属材料,它们具有良好的导电性能和机械性能,适合用于制造导线、电极、接线等部件。
(2)绝缘体材料绝缘体是对电子具有很强阻止作用的材料,它在电子元器件中用于隔离电路和保护电子设备。
常见的绝缘体材料包括二氧化硅、氧化铝、聚合物等,它们具有良好的绝缘性能和耐高温性能,适合用于制造绝缘层、密封件、外壳等部件。
(3)半导体材料半导体是介于导体和绝缘体之间的材料,它在电子元器件中用于制造晶体管、二极管、集成电路等部件。
常见的半导体材料包括硅、锗、砷化镓等,它们具有良好的半导体性能和光电性能,适合用于制造各种电子器件。
2. 半导体材料半导体材料是一类具有半导体性能的材料,它在电子领域中具有重要应用价值。
半导体材料的性能直接决定了电子器件的性能和功能,因此对其进行深入研究具有重要意义。
(1)硅材料硅是一种常见的半导体材料,它在电子器件制造中占据着重要地位。
硅材料具有良好的稳定性、加工性和可靠性,适合用于制造各种集成电路、光伏电池、振荡器等器件。
(2)化合物半导体材料化合物半导体材料是由两种或多种元素化合而成的半导体材料,它具有比硅更优秀的性能和应用潜力。
常见的化合物半导体材料包括砷化镓、硒化锌、氮化镓等,它们在光电子器件、微波器件、光伏器件等领域中有着广泛的应用。
(3)有机半导体材料有机半导体材料是一类新型的半导体材料,它具有良好的柔韧性、可加工性和低成本性,因此在柔性电子器件、有机光电子器件等领域中备受青睐。
常见的有机半导体材料包括聚合物、小分子有机物等,它们在柔性显示器、柔性传感器、有机太阳能电池等领域中有着广泛的应用。
电子行业电子材料与元器件1. 介绍电子行业是现代社会中不可或缺的一部分,而电子材料与元器件是电子行业的基础。
本文将介绍电子材料与元器件的基本概念、分类及其在电子行业中的应用。
2. 电子材料2.1 电子材料的定义电子材料指的是在电子行业中用于制造电子产品的材料。
它们具有特殊的物理、化学特性,能够满足电子产品的功能要求。
2.2 电子材料的分类常见的电子材料可以分为以下几类:•半导体材料:如硅、锗等。
半导体材料具有介于导体和绝缘体之间的导电特性,广泛应用于集成电路和光电器件等领域。
•金属材料:如铜、铝等。
金属材料具有良好的导电性能,常用于连接器、导线等电子元器件中。
•绝缘材料:如塑料、陶瓷等。
绝缘材料具有良好的绝缘性能,可用于电子元器件的绝缘衬底和外壳等部分。
•功能材料:如发光材料、磁性材料等。
功能材料能够赋予电子元器件特殊的功能,如显示器件中的发光材料和磁盘驱动器中的磁性材料。
2.3 电子材料的制备与性能电子材料的制备方式多种多样,包括化学合成、物理沉积、机械加工等方法。
制备出的电子材料应具备一定的物理性能,如导电性、绝缘性、发光性、磁性等,并且要满足电子元器件制造的工艺要求。
3. 电子元器件3.1 电子元器件的定义电子元器件是由电子材料制造而成,用于电子产品中的功能部件。
它们根据功能可分为被动元器件和主动元器件两大类。
3.2 被动元器件被动元器件是指在电路中不参与能量放大或者信号处理的元器件,主要用于对电路中电流、电压进行调整、分配以及保护等功能。
常见的被动元器件包括电阻器、电容器、电感器等。
3.3 主动元器件主动元器件是指能够对电流或电压进行控制,参与信号放大和处理的元器件。
常见的主动元器件包括二极管、晶体管、操作放大器等。
3.4 电子元器件的应用电子元器件广泛应用于各类电子产品中,包括通信设备、计算机、消费电子产品等。
它们承担着信号处理、功率放大、开关控制等重要功能,是电子产品实现各种功能的关键组成部分。
电子与电气工程中的电子材料与元器件制造技术电子与电气工程是一个广泛而重要的学科领域,涉及到了电力系统、电子器件、通信技术等多个方面。
其中,电子材料与元器件制造技术是电子与电气工程中的核心内容之一。
本文将从材料的选择与设计、元器件制造过程以及未来发展趋势等方面,探讨电子与电气工程中的电子材料与元器件制造技术。
一、材料的选择与设计在电子与电气工程中,材料的选择与设计是电子材料与元器件制造技术的基础。
材料的选择需要考虑到其物理特性、电学特性以及可靠性等因素。
例如,对于集成电路来说,硅材料是最常用的基底材料,因为硅具有良好的半导体特性和可加工性,适合用于制造微电子器件。
而对于电容器来说,电介质材料的选择则需要考虑到其介电常数、介电损耗以及耐电压等特性。
在材料的设计方面,需要综合考虑器件的功能需求、制造工艺以及成本等因素。
例如,在高频电子器件中,需要选择具有低损耗和高电导率的材料,以提高器件的工作效率。
同时,还需要考虑到材料的制造工艺,例如薄膜沉积、光刻和离子注入等工艺,以确保材料能够满足器件的制造要求。
二、元器件制造过程元器件制造过程是电子材料与元器件制造技术的核心环节。
它包括了材料的加工、器件的制造以及测试与封装等步骤。
首先,材料的加工是指将原始材料进行切割、清洗和涂覆等处理,以获得符合要求的材料形态。
例如,在集成电路的制造过程中,需要将硅片进行切割成小尺寸的芯片,并通过化学和物理方法进行清洗和涂覆,以去除杂质和形成合适的表面。
其次,器件的制造是指将加工好的材料进行组装和加工,以制造出具有特定功能的电子器件。
在制造过程中,需要使用到各种工艺技术,例如光刻、薄膜沉积和离子注入等。
通过这些工艺技术,可以在材料表面形成细微的结构和器件元件,如晶体管、电容器和电感等。
最后,测试与封装是指对制造好的器件进行性能测试,并将其封装为成品。
测试的目的是验证器件的电学特性和可靠性,以确保其符合设计要求。
封装则是将器件进行封装,以保护其免受外界环境的影响,并方便与其他器件的连接和使用。
电⼦功能材料与元器件名词解释名词解释形状记忆合⾦:形状记忆效应是指具有⼀定形状的固体材料,在某种条件下经过⼀定的塑性变形后,加热到⼀定温度时,材料⼜完全恢复到变形前原来形状的现象。
即它能记忆母相的形状。
具有形状记忆效应的合⾦材料即称为形状记忆合⾦。
热弹性马⽒体相变:在某些合⾦材料中会出现⼀种叫做热弹性马⽒体的晶相组织,这种组织的特点是:它的相变驱动⼒很⼩,很容易发⽣相变。
它能随着温度的升⾼⽽弹性地缩⼩或长⼤,故称其为“热弹性马⽒体”。
约瑟夫逊(Josephson)效应:约瑟夫逊从理论上对于超导体-势垒-超导体的情况进⾏了认真的计算。
得出了⼀系列难以想象的结果:在势垒两边电压为零的情况下,电⼦对能够以隧道效应穿过绝缘层,产⽣直流超导电流,此现象叫直流约瑟夫逊效应(d.c. Josephson effect)。
超导隧道结这种能在直流电压作⽤下,产⽣超导交流电流,从⽽能辐射电磁波的特性,称为交流约瑟夫逊效应。
注:把右侧正常⾦属改成超导体迈斯纳效应:处于超导状态时,超导体内部磁感强度为零。
这种现象称为迈斯纳效应超晶格:超晶格材料是由两种或两种以上性质不同的薄膜相互交替⽣长并⽽形成的多层结构的晶体,在这种超晶格材料中,由于⼈们可以任意改变薄膜的厚度,控制它的周期长度。
⼀般来说,超晶格材料的周期长度⽐各薄膜单晶的晶格常数⼤⼏倍或更长,因⽽取名“超晶格”。
组分超晶格:超晶格材料的⼀个重复单元由两种不同材料组成,其电⼦亲和势、禁带宽度均不相同。
掺杂超晶格:若在同⼀半导体材料中,⽤交替改变掺杂类型的⽅法形成的超晶格称为掺杂超晶格。
应变超晶格:当两种不同材料构成超晶格时,若两种材料晶格常数相差较⼤时,会在界⾯处产⽣缺陷,得不到好的超晶格材料。
但是,当多层薄膜厚度⼗分薄时,晶体⽣长时会产⽣很少的缺陷,即是在弹性形变限度内,晶格本⾝的应变使缺陷消除,可制备好的超晶格材料--应变超晶格材料压电效应:当对某些晶体在某些特定⽅向上加⼒时,在施⼒⽅向的垂直平⾯上出现正、负束缚电荷,这种现象称为压电效应。

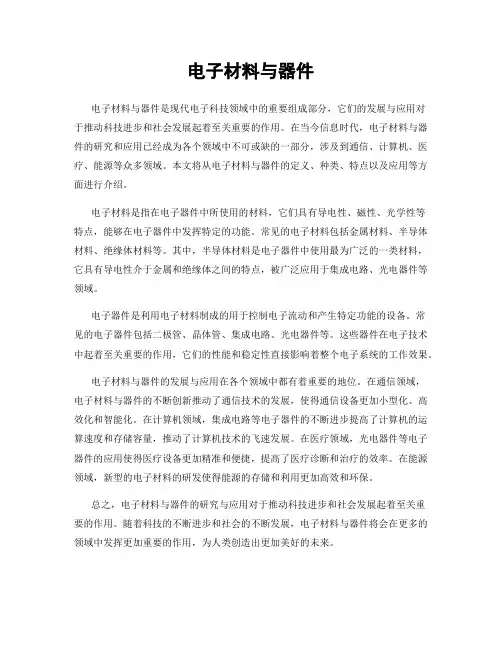

电子材料与器件电子材料与器件是现代电子科技领域中的重要组成部分,它们的发展与应用对于推动科技进步和社会发展起着至关重要的作用。
在当今信息时代,电子材料与器件的研究和应用已经成为各个领域中不可或缺的一部分,涉及到通信、计算机、医疗、能源等众多领域。
本文将从电子材料与器件的定义、种类、特点以及应用等方面进行介绍。
电子材料是指在电子器件中所使用的材料,它们具有导电性、磁性、光学性等特点,能够在电子器件中发挥特定的功能。
常见的电子材料包括金属材料、半导体材料、绝缘体材料等。
其中,半导体材料是电子器件中使用最为广泛的一类材料,它具有导电性介于金属和绝缘体之间的特点,被广泛应用于集成电路、光电器件等领域。
电子器件是利用电子材料制成的用于控制电子流动和产生特定功能的设备。
常见的电子器件包括二极管、晶体管、集成电路、光电器件等。
这些器件在电子技术中起着至关重要的作用,它们的性能和稳定性直接影响着整个电子系统的工作效果。
电子材料与器件的发展与应用在各个领域中都有着重要的地位。
在通信领域,电子材料与器件的不断创新推动了通信技术的发展,使得通信设备更加小型化、高效化和智能化。
在计算机领域,集成电路等电子器件的不断进步提高了计算机的运算速度和存储容量,推动了计算机技术的飞速发展。
在医疗领域,光电器件等电子器件的应用使得医疗设备更加精准和便捷,提高了医疗诊断和治疗的效率。
在能源领域,新型的电子材料的研发使得能源的存储和利用更加高效和环保。
总之,电子材料与器件的研究与应用对于推动科技进步和社会发展起着至关重要的作用。
随着科技的不断进步和社会的不断发展,电子材料与器件将会在更多的领域中发挥更加重要的作用,为人类创造出更加美好的未来。
电子功能材料知识点总结一、电子功能材料的分类1. 金属材料:金属材料具有良好的导电性和导热性,通常用于制造电子器件的导线、电极、散热器等部件。
典型的金属材料包括铜、铝、铁、钴、镍等。
2. 半导体材料:半导体材料具有介于导体和绝缘体之间的电导性能,广泛应用于电子器件中。
常见的半导体材料包括硅、锗、氮化镓、碳化硅等。
3. 绝缘体材料:绝缘体材料具有很高的电阻和介电常数,通常用于电子器件的绝缘层和封装材料。
常见的绝缘体材料包括玻璃、陶瓷、塑料等。
4. 导电聚合物材料:导电聚合物材料具有良好的导电性能和可塑性,可用于制造柔性电子器件和导电涂料。
典型的导电聚合物材料包括聚苯胺、聚噻吩、聚对苯二酮等。
5. 光电功能材料:光电功能材料能够将光能转换为电能或者将电能转换为光能,常用于光电器件和太阳能电池。
典型的光电功能材料包括硅、铟镓砷化物、有机光电材料等。
6. 磁电功能材料:磁电功能材料可以实现磁场与电场的相互转换,常用于传感器和电子存储器件。
典型的磁电功能材料包括铁电材料、铁磁材料、多铁材料等。
7. 储能功能材料:储能功能材料能够存储电能并具有可持续释放的特性,常用于储能器件和超级电容器。
典型的储能功能材料包括电解质、导电聚合物、石墨烯等。
二、电子功能材料的功能1. 电导率:电子功能材料具有不同的电导率,可用于制造导线、电极、晶体管等电子器件。
2. 磁性:电子功能材料具有不同的磁性,可用于制造磁记录器、传感器、电磁铁等磁性器件。
3. 光学:电子功能材料具有不同的光学性能,可用于制造光电器件、激光器件、光纤通信器件等。
4. 导热:电子功能材料具有不同的导热性能,可用于制造散热器、导热材料、热敏器件等导热器件。
5. 储能:电子功能材料具有不同的储能性能,可用于制造超级电容器、锂电池、太阳能电池等储能器件。
6. 传感:电子功能材料具有不同的传感性能,可用于制造温度传感器、压力传感器、湿度传感器等传感器。
三、电子功能材料的应用1. 电子器件:电子功能材料可用于制造电阻器、电容器、电感器、晶体管、集成电路等电子器件。
功能性材料和器件的应用随着科技的不断发展,各种功能性材料和器件的应用范围越来越广泛。
在生活中,我们很难想象没有这些科技支持我们该如何生存。
比如,我们日常使用的手机、电脑、电视等电子产品都离不开功能性材料和器件的应用。
功能性材料是指能够具备一些特殊功能的材料,如导电材料、超导材料、光学材料、磁性材料、铁电材料、压电材料等。
这些材料的应用范围非常广泛,在现代科技中扮演着至关重要的角色。
导电材料是一类特殊的功能性材料,它们可以传导电信号。
我们生活中最常见的导电材料就是铜导线,它们是电子产品中电池、电路、电子元器件之间的连接线。
在电子技术领域,导电材料的应用非常广泛,如电子传感器、电子散热器、电子电源等。
此外,各种电子产品中所使用的显示器材料都是导电材料。
超导材料是一种在低温下可以电阻为零的材料。
超导材料的应用非常广泛,如医学成像、电磁列车、磁悬浮等领域。
在医学成像中,超导磁体可以用于产生强大的磁场,帮助医生诊断疾病。
在交通领域中,超导材料可以用于制造磁悬浮列车,大大提升交通速度。
光学材料是指能够控制光线的材料。
光学材料的重要应用领域之一是信息科学和通信领域。
光纤通信就是一种利用光学材料传输信息的高速通讯技术。
此外,太阳能电池板等发电设备中也广泛应用了光学材料。
磁性材料是指具有磁性的材料。
这些材料的应用范围非常广泛,如电感、电机、磁存储、磁阻、磁随机存取存储器等。
由于磁场可以通过电流的作用而产生,因此磁性材料也被广泛应用于现代电子产品中的磁场传感器和磁传递器。
铁电材料是一种具有电荷极化现象的材料。
铁电材料可以用于制造电容器、压电传感器、调速器、温敏电阻等。
磁存储器、压电传感器、自适应反馈控制系统等电子产品都离不开铁电材料的应用。
压电材料可以在力的作用下产生电荷或变形。
压电材料的应用领域包括电子信息领域、声学领域、应力测量等。
在全息照相、声波传感、超声医学、陀螺定位等领域中都广泛应用了压电材料。
除了功能性材料外,功能性器件也是现代科技中不可或缺的一部分。
电子材料与元器件电子材料与元器件是电子工程领域的重要组成部分,被广泛应用于各种电子设备中。
电子材料主要用于制造元器件,而元器件则是构成电子设备的基本组成部分。
电子材料包括半导体材料、导电材料、绝缘材料和磁性材料等。
其中,半导体材料是电子元器件制造中最为重要的一类材料。
半导体材料具有介于导体和绝缘体之间的导电特性,可以通过施加外加电压来控制电流的流动。
常见的半导体材料有硅、锗、砷化镓等。
导电材料包括金、银、铜等金属材料,用于传导电流。
绝缘材料则用于隔离电路中的电流,常见的绝缘材料有玻璃纤维、陶瓷等。
磁性材料则具有的特殊的磁化性能,广泛应用于电子元器件中。
元器件则是电子设备中的功能性部件。
常见的元器件有电阻、电容、电感、二极管、晶体管、集成电路等。
电子元器件根据功能的不同被分为被动元器件和主动元器件。
被动元器件如电阻、电容、电感等不具备放大和开关功能,主要用于控制电路中的电阻、电容、电感等物理量。
而主动元器件如二极管、晶体管、集成电路等具备放大和开关功能,可以对电路中的信号进行放大、开关等控制动作。
电子材料与元器件的发展与进步促进了电子技术的快速发展。
随着科技的进步,电子材料正朝着更高性能、更小尺寸、更低功耗的方向发展。
例如,半导体材料的尺寸正不断缩小,电子器件的工作频率不断提高。
同时,新的材料如有机材料、纳米材料等也在电子材料领域广泛研究和应用。
电子材料与元器件的应用范围非常广泛,涵盖了电子通信、计算机、消费电子、医疗设备、航天航空等领域。
电子材料与元器件的性能和可靠性直接关系到整个设备的性能和可靠性。
因此,在电子工程领域,对电子材料与元器件的研究和应用是十分重要的。
总之,电子材料与元器件作为电子工程领域的重要组成部分,对电子设备的性能和可靠性有着直接的影响。
随着科技的不断发展,电子材料与元器件的研究与应用也在不断进步,为电子技术的发展提供了强大的支持。
现代功能材料知识点总结引言现代功能材料是指具有特定功能和性能的新型材料,它们在材料科学领域具有重要的应用价值。
现代功能材料不仅具有传统材料的结构和性能,还具有一些特殊的物理、化学或生物功能。
本文将从功能材料的类型、特点、应用以及前沿研究领域等方面进行总结。
一、功能材料的类型1. 结构材料结构材料主要用于支撑、连接和保护其他物体,包括金属、陶瓷、聚合物等。
这类材料一般需要具备高强度、高刚性、良好的耐磨性和耐腐蚀性。
2. 功能材料功能材料是指那些具有某种特定功能和性能的材料,包括光、磁、电、热、声等功能材料。
它们可以根据功能的不同被分为光功能材料、磁功能材料、电功能材料、热功能材料等。
3. 复合材料复合材料是指由两种或多种不同性质和结构的材料按照一定的比例和方式混合或叠层而成的材料,其性能优于单一材料。
常见的复合材料有玻璃钢、碳纤维复合材料、陶瓷复合材料等。
4. 先进功能材料先进功能材料是指那些可以通过外部刺激产生一定功能的材料,包括智能材料、敏感材料、可控材料等。
这类材料具有自感应、自响应、自适应等特性,可以被用于传感器、执行器、光、电、磁、声等器件。
二、功能材料的特点1. 特定功能功能材料具有特定的物理、化学或生物功能,可以产生一定的响应和效果。
不同的功能材料在不同的应用领域有不同的特点和优势。
2. 多功能性一些功能材料可以具备多种功能,例如热响应型形变材料可以在受热状态下改变形状,在降温后保持新的形状;再如磁光材料既具备光学性质,又具有磁学性质。
3. 高性能功能材料具有较高的性能,例如高强度、高硬度、高电导率等。
在一些特殊的条件下,功能材料可以展现出非常强的适应性和稳定性。
4. 可控性功能材料具有较强的可控性,能够根据特定的刺激产生相应的响应和效果。
这种可控性可以使功能材料在特定的应用场景中发挥更好的效果。
5. 高成本由于功能材料具有特殊的性能和功能,其生产成本相对较高,价格昂贵。
因此在使用功能材料时需要进行经济性和可行性分析。
电子行业电子元器件及材料1. 介绍电子行业是一个重要的制造业领域,它涉及到许多不同种类的电子元器件和材料。
这些电子元器件和材料是构成电子产品的基础,它们在电子设备中起着非常重要的作用。
在电子行业中,电子元器件包括了各种电子元件、集成电路、传感器、显示屏和光电子器件等。
这些元器件具有不同的功能和特性,可以用于不同的电子设备中。
电子材料是电子行业中另一个重要的组成部分,它们是用于制造电子元器件的基础材料。
常见的电子材料包括金属、半导体材料、绝缘材料和陶瓷材料等。
2. 电子元器件2.1 电子元件电子元件是电子行业中最基本的构成部分。
常见的电子元件包括电阻器、电容器、电感器和二极管等。
它们是电路中的基本组成部分,可以用于控制电流、电压和频率等。
2.1.1 电阻器电阻器是一种用于控制电流的元件。
它的主要功能是通过产生电阻来限制电流的流动。
电阻器的电阻值可以根据需要进行选择,常见的电阻值有几个级别,如欧姆(Ω)、千欧姆(KΩ)和兆欧姆(MΩ)等。
电阻器可以用于各种不同的电路中,如功率放大电路、滤波电路和稳压器等。
2.1.2 电容器电容器是一种用于储存电荷的元件。
它的主要功能是通过两个导体之间的电场来储存电荷。
电容器的容量值可以根据需要进行选择,常见的容量值有几个级别,如微法(μF)、毫法(mF)和法(F)等。
电容器可以用于各种不同的电路中,如振荡器、滤波器和耦合器等。
2.1.3 电感器电感器是一种用于储存磁能的元件。
它的主要功能是通过导体中的电流来产生磁场,并将磁场储存在元件中。
电感器的感值可以根据需要进行选择,常见的感值有几个级别,如亨利(H)、毫亨(mH)和微亨(μH)等。
电感器可以用于各种不同的电路中,如滤波器、变压器和振荡器等。
2.1.4 二极管二极管是一种具有非线性电阻特性的元件。
它的主要功能是将电流只能在一个方向上通过,不允许电流在反向方向上通过。
二极管常用于电路中的整流和开关等应用。
2.2 集成电路集成电路是现代电子行业中的重要组成部分。
电子元件与材料电子元件与材料在现代电子工业中起着重要的作用。
本文将从电子元件和材料的定义、种类及应用领域等方面来探讨这个话题。
一、电子元件电子元件是指能够控制电流和电压的器件,用于构成电路并实现特定功能。
电子元件可以分为被动元件和主动元件两大类。
1. 被动元件被动元件是指不具备放大功能的元件,主要用于传输和转换电能。
常见的被动元件包括电阻器、电容器和电感器等。
电阻器用来限制电流的流动,电容器用来储存电荷,电感器则用来储存磁能。
2. 主动元件主动元件是指具备放大功能的元件,常用于放大电流和电压。
最常见的主动元件是晶体管,它能够放大小信号并实现开关功能。
其他常见的主动元件包括二极管和三极管等。
二、电子材料电子材料是制造电子元件的原材料,其性能直接影响元件的品质和性能。
电子材料可以分为导电材料、绝缘材料和半导体材料三大类。
1. 导电材料导电材料具备良好的导电性能,能够传输电流和电荷。
金属是最常用的导电材料,因其电子可自由运动。
铜和银是电子元件中常用的导电材料,它们导电性能好而且成本低廉。
2. 绝缘材料绝缘材料被用于隔离导电材料和控制电流的流动。
常见的绝缘材料包括塑料、陶瓷和玻璃等。
它们具备良好的绝缘性能,能够阻止电流的流动。
3. 半导体材料半导体材料具备介于导电材料和绝缘材料之间的特性,其电导率介于导体和绝缘体之间。
最常见的半导体材料是硅和锗。
半导体材料可通过加入杂质来改变其导电性能,实现电子元器件的控制和放大功能。
三、电子元件与材料的应用电子元件和材料在各个领域都有广泛的应用。
1. 通信领域电子元件和材料在通信领域起着关键的作用。
如手机、电视机、无线网络设备等都离不开电子元件的支持。
电子材料的特性和性能对电子产品的信号传输和接收起着决定性的影响。
2. 电力领域电子元件和材料在电力领域中用于发电、输电和配电等重要环节。
电力变压器、电力电容器等都需要依赖电子元件和材料来实现能量的转换和传输。
3. 汽车工业现代汽车中几乎使用了数以千计的电子元件和材料。
功能材料的分类功能材料是一种具有特定功能或性能的材料,广泛应用于各个领域,如建筑、电子、医疗等。
根据其功能和特性的不同,功能材料可以分为多个不同的分类,包括但不限于以下几种:1. 结构功能材料结构功能材料是一类能够承受力学载荷并具有特定结构功能的材料。
这些材料通常具有高强度、刚度和耐磨性,可以用于支撑和保护结构。
例如,钢材、混凝土和玻璃纤维增强塑料等材料都属于结构功能材料。
这些材料在建筑、航空航天、交通运输等领域得到广泛应用。
2. 电子功能材料电子功能材料是一类能够传导电流或控制电磁波的材料。
这些材料具有特定的电学性能,可用于制造电子元器件和设备。
例如,硅材料、铜材料和氧化铝等材料都属于电子功能材料。
这些材料在电子通讯、计算机、显示器等领域发挥重要作用。
3. 光学功能材料光学功能材料是一类能够控制光的传播和特性的材料。
这些材料具有特定的光学性能,可用于制造光学元件和器件。
例如,光学玻璃、半导体材料和光学薄膜等材料都属于光学功能材料。
这些材料在激光技术、光学通信、光学传感等领域具有重要应用价值。
4. 磁性功能材料磁性功能材料是一类能够产生磁场或响应外部磁场的材料。
这些材料具有特定的磁性能,可用于制造磁性元件和设备。
例如,铁材料、钕铁硼磁体和软磁合金等材料都属于磁性功能材料。
这些材料在电机、传感器、磁存储等领域有重要应用。
5. 生物功能材料生物功能材料是一类能够与生物体相互作用并具有特定生物功能的材料。
这些材料具有生物相容性、生物可降解性或生物活性,可用于医疗和生物工程应用。
例如,生物陶瓷、生物聚合物和生物金属材料等材料都属于生物功能材料。
这些材料在人工器官、医用植入物、药物传递等领域发挥重要作用。
总的来说,功能材料在现代科技和工程中起着至关重要的作用,不同种类的功能材料在不同领域有着各自独特的应用和发展前景。
通过对功能材料的分类和研究,可以更好地理解其特性和应用,推动材料科学和工程的发展,促进社会的进步和创新。
名词解释
形状记忆合金:形状记忆效应是指具有一定形状的固体材料,在某种条件下经过一定
的塑性变形后,加热到一定温度时,材料又完全恢复到变形前原来形状的现象。
即它
能记忆母相的形状。
具有形状记忆效应的合金材料即称为形状记忆合金。
热弹性马氏体相变:在某些合金材料中会出现一种叫做热弹性马氏体的晶相组织,这种组织的特点是:它的相变驱动力很小,很容易发生相变。
它能随着温度的升高而弹性地缩小或长大,故称其为“热弹性马氏体”。
约瑟夫逊(Josephson)效应:约瑟夫逊从理论上对于超导体-势垒-超导体的情况进行了认真的计算。
得出了一系列难以想象的结果:在势垒两边电压为零的情况下,
电子对能够以隧道效应穿过绝缘层,产生直流超导电流,此现象叫直流约瑟夫逊效应(d.c. Josephson effect)。
超导隧道结这种能在直流电压作用下,产生超导交流电流,
从而能辐射电磁波的特性,称为交流约瑟夫逊效应。
注:把右侧正常金属改成超导体
迈斯纳效应:处于超导状态时,超导体内部磁感强度为零。
这种现象称为迈斯纳效应
超晶格:超晶格材料是由两种或两种以上性质不同的薄膜相互交替生长并而形成的多层结构的晶体,在这种超晶格材料中,由于人们可以任意改变薄膜的厚度,控制它的周期长度。
一般来说,超晶格材料的周期长度比各薄膜单晶的晶格常数大几倍或更长,因而取名“超晶格”。
组分超晶格:超晶格材料的一个重复单元由两种不同材料组成,其电子亲和势、禁带宽度均不相同。
掺杂超晶格:若在同一半导体材料中,用交替改变掺杂类型的方法形成的超晶格称为掺杂超晶格。
应变超晶格:当两种不同材料构成超晶格时,若两种材料晶格常数相差较大时,会在界面处产生缺陷,得不到好的超晶格材料。
但是,当多层薄膜厚度十分薄时,晶体生
长时会产生很少的缺陷,即是在弹性形变限度内,晶格本身的应变使缺陷消除,可制备好的超晶格材料--应变超晶格材料
压电效应:当对某些晶体在某些特定方向上加力时,在施力方向的垂直平面上出现正、负束缚电荷,这种现象称为压电效应。
正压电效应:当晶体受到机械力作用时,一定方向的表面产生束缚电荷,电荷密度大小与所加应力大小成线性关系,这种由机械效应转换为电效应的过程称为正压电效应。
负压电效应:当某些晶体在外电场激励下,会使晶体在某些方向上产生形变(或谐振)现象,且二者之间亦存在线性关系,这种由电效应转换为机械效应的过程称为逆压电效应。
热释电效应:由于温度作用而使极化发生,这就是晶体的热释电性或热释电效应。
产生热释电效应的条件:
1.具有自发极化的晶体。
2.晶体结构的极轴与结晶学的单向重合的晶体。
绝对湿度:表示单位体积内,空气里所含水蒸气的质量,其定义为 m/v
相对湿度:在一定的温度条件下,混合气体中存在的水蒸气分压(p v)。
而饱和蒸气压是指在同一温度下,混合气体中所含水蒸气压的最大值(p s)。
温度越高,饱和水蒸气压越大。
在某一温度下,其水蒸气压同饱和蒸气压的百分比,称为相对湿度 RH=p/p s *100%
温差电势:由A、B两种不同的导体两端相互紧密连接在一起,组成一个闭合回路。
当两接触点处于不同温度时,回路中可产生电动势形成电流-热电效应。
热电偶产生的
热电动势是两种不同的导体的接触电势(玻尔贴电势)和单一导体的温差电势(汤姆
逊效应)
接触电势:不同导体材料中有不同浓度的电子,当两种导体AB连接时,在接触处会产生电子扩散,设导体A比B中电子浓度大,那么单位时间内由A到B 的电子数比B到
A的电子数多,此时A端正电,B端负电,从而产生电势差-接触电势。
磁阻效应:若给通以电流的金属或半导体材料的薄片加以与电流垂直或平行的外磁场,则其电阻值就增加。
称此种现象为磁致电阻变化效应,简称为磁阻效应。
物理磁阻效应:不考虑半导体样片形状和结构影响。
将通电的半导体置于均匀磁场中,运动的载流子由于受到洛伦兹力的作用而发生偏转,从而使电流通过的距离变长,载
流子受到的散射几率增大,迁移率下降,导致沿外加电场方向的电流密度减小,电阻
率增加,这种现象称为物理磁阻效应。
几何磁阻效应:在相同磁场作用下,由于半导体样片几何形状的不同而出现电阻值不
同变化的现象称为几何磁阻效应。
取向极化:无外电场:固有电偶极矩热运动,混乱分布,介质不带电。
加外电场:外场取向与热混乱运动达到平衡。
离子位移极化:离子晶体在电场作用下离子间的键合被拉长。
本征吸收:当光照射半导体时,价带中的电子吸收足够能量的光子后被激发到导带成
为自由电子,同时在价带中留下自由空穴,从而才产生了电子-空穴对,即光生载流子。
杂质吸收:光照射在惨杂半导体上时,束缚在杂质能级上的电子或空穴也能吸收光子
能量而跃迁到导带或价带成为自由电子或空穴,常把这一过程称为杂质吸收。
内光电效应:入射光子被半导体吸收后产生电子或空穴等光生载流子参与导电,从而引起半导体的电性质发生变化,这种性质称为内光电效应。
光电导效应:高阻半导体受光照射时,由于产生光生载流子,而使半导体的电阻率减小,电导增大,这一现象称为光电导效应。
光伏特效应:光照射半导体PN结时,会在PN结出产生电子-空穴对,在PN结内建立
电场作用下,电子被扫向n区,空穴被扫向p区,从而在PN结两侧产生光生电动势,这一现象称为光生伏特效应,简称光伏效应。
自发辐射:若有能量为hν12=E2-E1的光子与原子作用,处于基态的原子吸收光子能量而进入激发态。
激发态是不稳定的高能状态,电子会自动地从高能级跃迁回低能级,
并释放出光能,原子也从激发态回到基态。
像这种不受外界作用,原子自发地从高能
态回到基态引起的光子发射过程称为自发辐射。
受激辐射:当处于激发态的原子受到一个能量也为hν12的光子作用时,受激原子立即
跃迁到基态,并发射一个能量为hν12的光子,这种在光的辐射场的扰动下,受激原子
从激发态向基态跃迁而发光的过程称为受激辐射。
光弹效应:在垂直于光波传播方向上施加应力,材料将产生双折射,其强弱正比于应力—光弹效应。
法拉第磁光效应 平面偏振光通过带磁性物体时,顺光方向加一磁场H ,偏振面将发生偏转—即为磁光效应
极化:电介质在外电场作用下,其正负电荷不再重合,而是发生分离,即产生了极化现象,形成了电偶极子。
其中,电偶极矩: μ=q δ 电极化强度
数值孔径:
N •A 称为光纤的数值孔径。
N •A 决定了能被传播的光束的半孔径角的最大值θc ,半孔径角大于θc 的光则透入包层,不能在纤芯中传播,因此数值孔径实际上反映了光纤的集光能力。
纤芯与包层的折射率差越大,数值孔径越大,光纤的集光能力越强。
湿滞回差: 湿度传感器在由低湿到高湿的吸湿过程中和由高湿到低湿的脱湿过程中,不仅响应时间不同,而且感湿特性曲线不能重合而构成一闭合迴线,把器件的这一特性称为湿滞特性,而把吸湿与脱湿过程的感湿特性曲线构成的迴线称为湿滞迴线.
器件的湿滞特性常以湿滞迴差来表示.表示器件在吸湿和脱湿两种过程感湿特征量数值相同时所指示的环境相对湿度的最大差值. ()1222c 1201N A sin n n n θ=- =。
