动力电池系统简介术语解释缩略语描述BMS电池管理系统Battery Management SystemCSC电池监控单元Cell Supervision CircuitBMU电池管理单元Battery Management UnitTCB温度控制板Temperature Control BoardPDM功率分配模块Power Distribution ModuleBPM后备电源模块Backup Power ModuleCAN控制器局域网Controller Area NetworkSOC荷电状态State of ChargeSOH健康状态State of HealthNTC负温度系数Negative Temperature CoefficientA-CAN BMU与整车HCU通信所使用的CANC-CAN BUM与CSC通讯所使用的CANCH-CAN BMU与充电机通讯所使用的CANMSD维护开关Manual Service Disconnect动力电池系统构成01 0302 04电池箱高压盒热管理附件高低压线束电池箱在整车中的位置(大巴示例)1.底盘上表面(最常见)2.尾部正后方(最常见)3.尾部侧面(常见)4.顶部(不常见)电池箱1.高压连接器正2.高压连接器负3.加热输出4.加热输入5.低压输入6.低压输出7.维护开关(MSD)插座8.气压平衡阀(上盖)9.工装挂钩10.警示标识(踩踏、触摸高压)气压平衡阀平衡阀外侧平衡阀内侧MSD组件(带Fuse)MSD组件(不带Fuse)1.箱盖2.箱体密封垫3.电池监控单元(CSC)4.铜巴5.模组6.箱体7.气压平衡阀依据GB4208《外壳防护等级(IP代码)》,公司产品达到IP67.IP676-防止金属件接近危险部件/尘封(最高为6级)●直径1.0mm的金属件不能进入壳内●尘密效果:无灰尘进入7-防短时间浸水影响(最高为8级)●静止水深:<1m●浸入时间:≤30min1.铝巴2.温度采样线3.电压采样线4.模组总正5.模组总负123模组(Module)模组爆炸图1.顶盖绝缘片板2.线束板3.电芯4.侧板5.端板6.底板电芯直接封装在壳体内,温度采样点和电压采样点如图所示。
动力电池可持续发展技术路线图一、动力电池装机量我国动力电池装机量随着电动汽车的快速增长而增加。
2021年1到9月份共装车0.92亿千瓦时,全年预计1.5亿千瓦时左右。
2025年预计在6亿千瓦时左右,2030年预计在15亿千瓦时到20亿千瓦时之间。
国外机构基于2030年全球5500万辆电动汽车年销量的激进预测给出的动力电池的年装车量结果是50亿千瓦时,而保守预测结果是30亿千瓦时。
基于电动汽车保有量可以预测中国车载电池的总保有量,预计2025年会超过20亿千瓦时,2030年会超过70亿千瓦时,2035年会超过150亿千瓦时。
由于电动汽车市场火爆,刺激上游电池产业快速扩产。
据统计中国动力电池规划产能2023年将达10亿千瓦时,2025年接近25亿千瓦时。
当然,规划产能会大于动力电池年产量,同时年产量中除了车用电池外,还有储能电池等一系列其他用途,估计2025年电池总出货量在10亿千瓦时左右。
电池产量的快速膨胀会刺激上游材料周期性涨价。
同时也会引起公众对材料资源短缺的担心。
从潜力看,全球锂资源经济可采储量为2100万吨,如果按三元811电池材料体系算,可以生产电池2000亿千瓦时。
按平均一辆车100千瓦时算,可以制造20亿辆电动汽车。
当然这不能全部用于汽车,别的地方也要用。
但这是经济可采储量,总勘探储量是8600万吨。
而且因为总勘探储量近年还在不断增加,似乎问题不是很大。
但是,钴的资源就没有那么乐观了,经济可开采储量只有710万吨。
照此计算只能到950亿千瓦时。
至于锰的资源则没有问题,非常富余。
然而资源分布却不均匀,锂矿有3/4分布在澳大利亚、智利、阿根廷。
钴矿有2/3依赖于非洲的刚果金。
镍矿的一半依赖于印尼和俄罗斯。
资源分布是极不均匀。
所以,资源的压力还是有的,不能掉以轻心。
二、电池材料的循环可持续如果循环利用做得好,支撑发展问题不会很大。
材料循环要耗能、要排放,电池生产也会耗能和排放,可持续发展也是重大问题,也就是电池全生命周期的碳排放是问题。

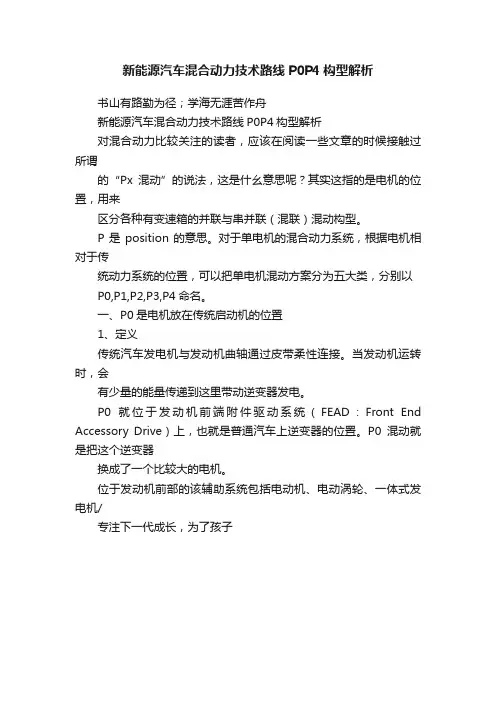

新能源汽车混合动力技术路线P0P4构型解析
书山有路勤为径;学海无涯苦作舟
新能源汽车混合动力技术路线P0P4构型解析
对混合动力比较关注的读者,应该在阅读一些文章的时候接触过所谓
的“Px混动”的说法,这是什幺意思呢?其实这指的是电机的位置,用来
区分各种有变速箱的并联与串并联(混联)混动构型。
P是position的意思。
对于单电机的混合动力系统,根据电机相对于传
统动力系统的位置,可以把单电机混动方案分为五大类,分别以P0,P1,P2,P3,P4命名。
一、P0是电机放在传统启动机的位置
1、定义
传统汽车发电机与发动机曲轴通过皮带柔性连接。
当发动机运转时,会
有少量的能量传递到这里带动逆变器发电。
P0就位于发动机前端附件驱动系统(FEAD:Front End Accessory Drive)上,也就是普通汽车上逆变器的位置。
P0混动就是把这个逆变器
换成了一个比较大的电机。
位于发动机前部的该辅助系统包括电动机、电动涡轮、一体式发电机/
