(7)电线导管敷设检验批

现场验收检查原始记录
共 1 页第1 页
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：0701*******……
2.此表与供电干线子分部07030401、电气动力子分部07040501、电气照明子分部07050301、备用和不间断电源子分07060501导管敷设检验批质量验收记录表相同。

填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。

2.验收项目填写
⑴编号：填写验收项目对应的条文号。

⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。

⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。

⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。

⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。

⑹监理校核：监理单位现场验收人员签字。

⑺检查：施工单位现场验收人员签字。

⑻记录：填写本记录的人签字。

⑼验收日期：填写现场验收当天日期。

电线导管电缆导管和线槽敷设安装室内检验批质量验收记录电线导管、电缆导管和线槽的敷设安装是室内电气工程中非常重要的一环，对于保障电气系统的正常运行和使用安全起着至关重要的作用。

为了确保敷设安装质量，需要进行严格的现场检验和质量验收。

以下是电线导管、电缆导管和线槽敷设安装室内检验批质量验收记录的一个示例。

---项目名称：XXX建筑工程施工单位：XXX公司监理单位：XXX公司施工日期：XXXX年XX月XX日一、电线导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求。

2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（4）导管的固定符合规范要求；（5）导管电气接地符合规范要求。

3.处理意见：（1）导管敷设安装符合要求，无需处理。

二、电缆导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求；（6）电缆弯曲半径是否符合规定；（7）电缆连接头的安装是否牢固可靠；2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（5）导管电气接地符合规范要求；（6）电缆弯曲半径符合规定；（7）电缆连接头的安装牢固可靠。

3.处理意见：（1）导管敷设安装符合要求，无需处理。

三、线槽敷设安装检查记录1.检查主要内容：（1）线槽的规格和型号是否符合设计要求；（2）线槽的材质和表面处理是否符合规范要求；（3）线槽支架和连接件的设置是否稳固可靠；（4）线槽固定是否符合规范要求；（5）线槽电气接地是否符合规范要求；（6）线槽的翻盖板安装是否牢固可靠。

导管敷设检验批质量验收记录日期：XXXX年XX月XX日项目名称：XXXX工程项目工程部位：导管敷设区域工程单位：XXX施工单位监理单位：XXX监理单位监理工程师：XXX监理工程师现场监理人员：XXX一、项目背景及目的在工程项目中，导管的敷设工作是一个重要的施工环节，它关系到后期工程的正常运行和安全性。

本次质量验收的目的是确保导管敷设工作按照相关规范和标准进行，并达到设计要求，为后续工作提供可靠的基础。

二、质量验收要求1.导管材料及质量：导管材料应符合设计图纸和规范要求，材料质量符合相关国家标准。

2.导管敷设及固定：导管的敷设应符合设计要求，敷设过程中应注意防止导管变形和损坏。

导管应固定牢固、稳定，防止晃动或脱落。

3.导管接头处理：导管的接头应准确、可靠，并按照规范要求进行密封处理，确保导管连接处无泄漏。

4.导管安全保护：在导管敷设的过程中，应设置必要的安全保护措施，保证施工人员的人身安全。

三、质量验收过程1.施工准备：XXX施工单位按照设计要求准备相应的工器具和材料，并对施工区域进行清理和防护措施。

2.材料验收：XXX监理单位对导管材料进行抽样检测，检测结果符合标准要求。

3.敷设过程监督：根据设计图纸和规范要求，XXX监理单位对导管敷设过程进行现场监督，监督人员注意导管敷设的垂直度、水平度等。

4.密封处理及接头验收：XXX项目负责人对导管的接头进行验收，检查接头的安装是否正确，是否符合规范要求，并进行密封性测试。

5.安全保护措施验收：监理单位对施工现场的安全保护措施进行检查和验收，确保施工人员的人身安全。

6.质量验收报告：根据以上实施情况，XXX监理单位对导管敷设工作进行质量验收，并出具验收报告。

四、质量验收结果经过详细的质量验收过程，导管敷设工作经验收合格。

1.导管材料质量合格，符合设计要求。

2.导管敷设工作符合设计图纸和规范要求，导管垂直度和水平度在允许范围内。

3.导管接头正确安装且密封性良好，无泄漏现象。

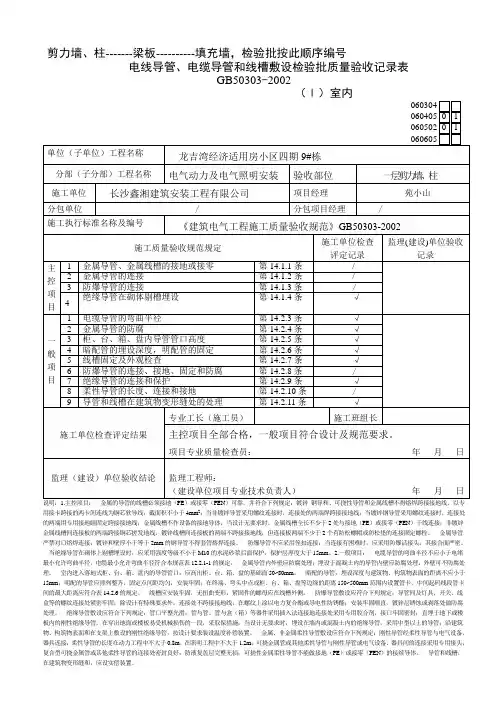

剪力墙、柱-------梁板----------填充墙，检验批按此顺序编号电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002说明：1.主控项目：PE ）或接零（PEN ）可靠，并符合下列规定：镀锌 钢导和、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm 2；当非镀锌导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地瞳固定跨接接地线；金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE ）或接零（PEN ）干线连接；非镀锌金属线槽间连接板的两端跨接铜芯搓发地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2严禁对口熔焊连接；镀锌和壁厚小于等于2mmM10的水泥砂浆后面保护，保护层厚度大于15mm 。

2.最小允许弯曲半径，电缆最小允许弯曲半径符合本规范表12.2.1-1地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm15mm ；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm 范围内设置管卡，中间起码线段管卡间的最大距离应符合表14.2.6盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；安装牢固顺直，镀锌层锈蚀或剥落处做防腐板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保措施；当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；沿建筑GB50303-2002说明：1.PE ）或接零（PEN ）可靠，并符合下列规定：镀锌 钢导和、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm 2；当非镀锌导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地瞳固定跨接接地线；金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE ）或接零（PEN ）干线连接；非镀锌金属线槽间连接板的两端跨接铜芯搓发地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫的连接严禁对口熔焊连接；镀锌和壁厚小于等于2mmM10的水泥砂浆后面保护，保护层厚度大于15mm 。

0604 0605 0606 电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002 （Ⅰ）室内
单位（子单位）工程名称
0603 04 05 02 05
分部（子分部）工程名称
施工单位 分包单位
施工执行标准名称及编号
施工质量验收规范规定
验收部位
项目经理
分包项目经理
监理(建设)
施工单位检查评定记录 单位验收
记录
主 控 项 目
一 般 项 目
1
2
3
4
1
2
3
4
5
6
7
8
9
金属导管、金属线槽的接地或接零
金属导管的连接
防爆导管的连接
绝缘导管在砌体剔槽埋设
电缆导管的弯曲半径
金属导管的防腐
柜、台、箱、盘内导管管口高度
暗配管的埋设深度，明配管的固定
线槽固定及外观检查
防爆导管的连接、接地、固定和防腐
绝缘导管的连接和保护
柔性导管的长度、连接和接地
导管和线槽在建筑物变形缝处的处理
第 14.1.1 条
第 14.1.2 条
第 14.1.3 条
第 14.1.4 条
第 14.2.3 条
第 14.2.4 条
第 14.2.5 条
第 14.2.6 条
第 14.2.7 条
第 14.2.8 条
第 14.2.9 条
第 14.2.10 条
第 14.2.11 条
专业工长（施工员）
施工班组长
施工单位检查评定结果
监理（建设）单位验收结论
项目专业质量检查员： 年 月 日
监理工程师：
（建设单位项目专业技术负责人） 年 月 日。

SG-A079电线导管、电缆导管和线槽敷设安装工程
检验批质量验收记录
工程名称分项工程名称
验收部位施工单位
项目负责人专业工长施工班组长施工执行标准及编号建筑电气工程施工质量验收规范 GB50303-2002质 量 验 收 规 范 的 规 定施工单位检查评定记录监理（建设）单位验收
主控项目 1.金属导管和线槽接地或
接零
14.1.1条
2.金属导管的连接14.1.2条
3.防爆导管的连接1
4.1.3条
一般项目 1.室外埋地敷设的电缆导
管埋深
≥0.7m 4.绝缘导管在砌体上剔槽
埋设
14.1.4条
2.室外落地式配电箱内的管
口，当箱底无封板时，管
口应高出基础面
50～80mm
3.电缆导管的弯曲半径
14.2.3条
表12.2.1-1
般
-A079
2
位验收记录。

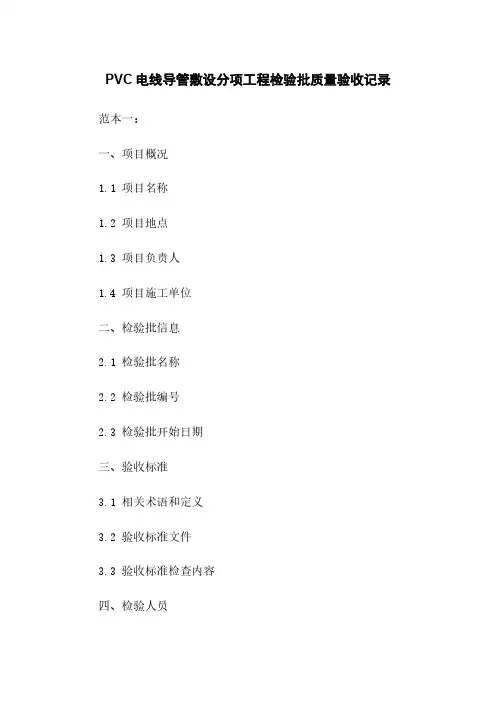

PVC电线导管敷设分项工程检验批质量验收记录范本一：一、项目概况1.1 项目名称1.2 项目地点1.3 项目负责人1.4 项目施工单位二、检验批信息2.1 检验批名称2.2 检验批编号2.3 检验批开始日期三、验收标准3.1 相关术语和定义3.2 验收标准文件3.3 验收标准检查内容四、检验人员4.1 检验人员姓名4.2 检验人员职务4.3 检验人员电.化五、检验内容5.1 PVC电线导管材料验收a) 规格、材质、颜色是否符合要求b) 强度、柔韧性测试结果是否合格c) 外观是否有明显缺陷5.2 敷设前的准备工作验收a) 正确埋设管沟、安装固定件b) 管沟深度、宽度是否满足要求c) 管道连接是否牢固5.3 导管敷设过程验收a) 导管安装是否平直、平行b) 导管弯曲半径是否符合规定c) 导管固定件是否稳固可靠5.4 导管敷设完成后的验收a) 敷设长度、角度是否满足设计要求b) 导管是否完整、无缺损c) 导管与其他设备连接是否牢固六、检验结果记录6.1 合格项记录a) 检验内容b) 结果c)6.2 不合格项记录a) 检验内容b) 结果c) 不合格原因d) 处理措施七、检验批总结7.1 总结本次检验批工作7.2 展望下一阶段的工作附件：检验报告、验收标准文件、验收记录照片附注：1. 本文所涉及的法律名词及注释：a) PVC：聚氯乙烯的简称，是一种常用的塑料材料，具有良好的隔热、耐腐蚀性能，被广泛应用于电线导管的制造。

b) 导管：一种用于保护电线的管道，通常由PVC材料制成，具有较好的柔韧性和耐磨性。

c) 敷设：在建筑、工程中指将材料或设备铺设、安装到指定位置的过程。

---范本二：一、项目概况1.1 项目名称1.2 项目地点1.3 项目负责人1.4 项目施工单位二、检验批信息2.1 检验批名称2.2 检验批编号2.3 检验批开始日期三、验收标准3.1 相关术语和定义3.2 验收标准文件3.3 验收标准检查内容四、检验人员4.1 检验人员姓名4.2 检验人员职务4.3 检验人员电.化五、检验内容5.1 PVC电线导管材料验收a) 规格、材质、颜色是否符合要求b) 强度、柔韧性测试结果是否合格c) 外观是否有明显缺陷5.2 敷设前的准备工作验收a) 正确埋设管沟、安装固定件b) 管沟深度、宽度是否满足要求c) 管道连接是否牢固5.3 导管敷设过程验收a) 导管安装是否平直、平行b) 导管弯曲半径是否符合规定c) 导管固定件是否稳固可靠5.4 导管敷设完成后的验收a) 敷设长度、角度是否满足设计要求b) 导管是否完整、无缺损c) 导管与其他设备连接是否牢固六、检验结果记录6.1 合格项记录a) 检验内容b) 结果c)6.2 不合格项记录a) 检验内容b) 结果c) 不合格原因d) 处理措施七、检验批总结7.1 总结本次检验批工作7.2 展望下一阶段的工作附件：检验报告、验收标准文件、验收记录照片附注：1. 本文所涉及的法律名词及注释：a) PVC：聚氯乙烯的简称，是一种常用的塑料材料，具有良好的隔热、耐腐蚀性能，被广泛应用于电线导管的制造。
