基础预埋螺栓方案

钢结构预埋螺栓施工方案一、工程概述本工程为_____钢结构建筑项目，位于_____，总建筑面积为_____平方米。

该建筑结构采用钢结构框架体系，基础部分为钢筋混凝土独立基础，其中预埋螺栓是连接钢结构与基础的重要构件。

二、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确预埋螺栓的规格、数量、位置和标高要求。

编制施工方案，并向施工人员进行技术交底。

2、材料准备根据设计要求，采购符合标准的预埋螺栓、螺母、垫圈等材料，并要求厂家提供质量证明文件。

对进场的预埋螺栓等材料进行检验，确保其质量符合要求。

3、施工机具准备准备好测量仪器，如全站仪、水准仪等，用于测量放线和标高控制。

准备好电焊机、切割机、扳手等安装工具。

4、作业条件准备基础钢筋绑扎完毕，并通过验收。

施工现场具备“三通一平”条件，即通水、通电、通路和平整场地。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪在基础垫层上放出预埋螺栓的中心线和定位线。

用水准仪测量出预埋螺栓的标高控制点，并做好标记。

2、制作螺栓固定架根据预埋螺栓的布置情况，制作螺栓固定架。

固定架采用角钢或槽钢焊接而成，确保其具有足够的强度和稳定性。

3、安装预埋螺栓将预埋螺栓穿过固定架上的预留孔，用螺母初步固定。

调整预埋螺栓的位置和标高，使其符合设计要求。

用水平尺和线锤检查预埋螺栓的垂直度，确保偏差在允许范围内。

4、固定预埋螺栓调整好预埋螺栓后，将螺母拧紧，使其牢固固定在固定架上。

在预埋螺栓的底部焊接钢筋，以增强其稳定性。

5、复查验收对安装好的预埋螺栓进行全面复查，检查其位置、标高、垂直度等是否符合设计要求。

如有偏差，及时进行调整，直至符合要求。

6、混凝土浇筑在复查验收合格后，进行基础混凝土浇筑。

浇筑过程中，要注意避免碰撞预埋螺栓，防止其位置发生偏移。

混凝土浇筑完毕后，及时对预埋螺栓进行清理和保护。

四、质量控制要点1、预埋螺栓的规格、型号、长度必须符合设计要求。

2、测量放线要准确，误差控制在允许范围内。

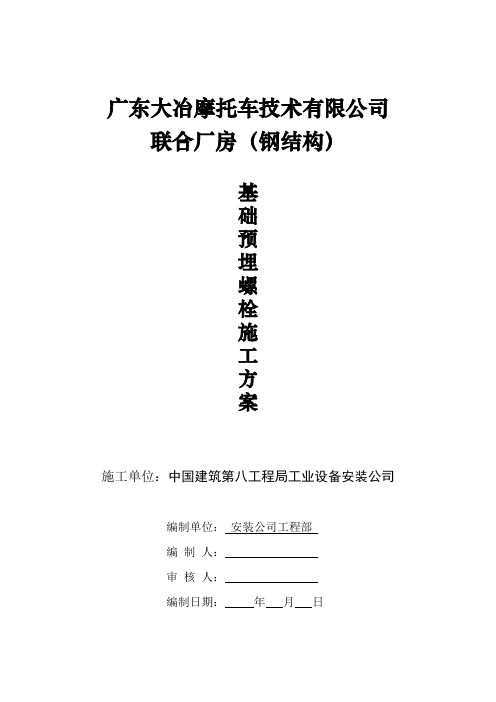

广东大冶摩托车技术有限公司联合厂房（钢结构）基础预埋螺栓施工方案施工单位：中国建筑第八工程局工业设备安装公司编制单位：安装公司工程部编制人：审核人：编制日期：年月日广东大冶摩托车技术公司联合厂房基础预埋螺栓施工方案一、工程概况：大冶摩托车技术公司联合厂房纵向长440m，横向宽148m，总面积68640㎡，基础预埋螺栓埋置于基础承台及基础梁上，土建部分由深圳市中海建筑工程公司负责施工，螺栓及预埋件由中国建筑第八工程局工业设备公司负责施工。

该工程由于面积较大，故预埋工作量也较大，且土建一开始施工，即全面开花，工期要求紧，质量要求也高，因此必须合理安排，科学管理，做到进度快、质量优，为后续工程创优打下坚实的基础。

二、工艺流程：预埋件运输、进场核对图纸，测量放线安装固定预埋复检、验收混凝土浇筑混凝土浇筑完毕后复检三、主要工序施工工艺：1、预埋件运输、进场：预埋件应符合设计及规范要求，检查合格后用塑料胶纸包好保护好螺纹，防止损伤，生锈，运输时要轻装轻放，妥善装运，防止变形。

进场后按同型号、规格堆放，并注意保护，防止损伤，经监理工程师验收后方可使用。

2、核对图纸、测量放线：预埋前，施工人员应认真审图，对每组预埋螺栓的方位、标高、轴线位置、形状尺寸等做到心中有数。

各轴线位置由中海公司在模板固定好后弹放在模板上，华宇钢构负责复测，用经纬仪测量轴线，轴距用标准钢尺进行复核，并用水准仪复测标高，将螺栓定位标记清晰、准确的标画在模板上。

最终由双方核对无误后方可进行下到工序的施工。

3、安装固定螺栓、预埋件：在中海公司钢筋、模板安装完毕，垫块已垫好，基础梁钢筋骨架牢固、无松动并经监理工程师验收通过后，开始预埋。

用预先制作好的定位钢板（定位板的开孔与柱脚底板一致）的中线作为控制螺栓位置的标准线，使定位板沿纵横方向的弹线与螺栓定位轴线重合，并用钢尺核对与相邻各组螺栓的轴距关系，同时，调结好定位板的顶部标高在设计要求的预埋标高，临时固定。

设备基础预埋螺栓预埋件固定方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】设备基础预埋件、预埋螺栓位置保障措施本工程项目内容主要有：中核混凝土江苏有限公司南京江宁混凝土搅拌站及其办公和生活设施；含：骨料仓、搅拌机设备基础、搅拌站水池、宿舍楼、办公楼、化验楼、综合用房、搅拌站热水锅炉、食堂、及零星工程组成。

其中：骨料仓为10格（11*22*10M）储备用，骨料仓棚为110×60米，钢柱下部采用混凝土柱上预埋螺栓连接形式；基础主要采用梯形独立基础和条形基础的型式；跨度大、柱距大，形状规则××9米，骨料仓和搅拌机设备基础采用地脚螺栓及预埋件等方式。

为保障设备基础预埋件、预埋螺栓的标高的准确度、水平度和垂直度，根据基础预埋件、预埋螺栓具体情况，采用预留杯口、二次灌浆和固定预埋螺栓（件）的方式来保障预埋件、预埋螺栓的位置准确性。

一、二次灌浆：1、钢柱基础采用预留杯口、二次灌浆埋置螺栓（件）(1)钢柱基础杯口尺寸的允许偏差主要控制：杯口深度±5mm，位移：10mm。

在浇筑柱基础混凝土前，根据螺栓的埋置位置及长度，做杯口模板，杯口模板可做成定型整体模板，见图1整体式杯芯模板图。

在杯口内侧设置预埋铁件，与固定螺栓的角钢焊接。

预埋铁件采用一100 x 100×6，锚爪为φ6钢筋，长度为80mm。

图1 整体式杯芯基础模板平面图(2)轴线控制。

所有现浇混凝土杯口基础完工后，在杯口面弹出柱基轴线的十字控制线，在杯口内侧面弹出地脚螺栓中心控制线。

在杯口的内侧测出一0．150标高的控制线，用墨线弹出。

基础全部施工完后，通过测量检查，允许偏差满足规范要求。

2 钢架固定螺栓(1)钢结构柱子安装的允许偏差主要控制柱脚底座中心线对轴线的偏移为4mm(施工质量验收规范要求5mm)。

基础支撑面、地脚螺栓位置的允许偏差主要控制支撑面标高±3mm。

预埋螺栓施工方案预埋螺栓是指在混凝土中事先埋入的螺栓，用于连接或固定构件。

预埋螺栓施工方案的主要目标是保证施工质量和安全性。

下面是一个700字的预埋螺栓施工方案。

一、施工准备1.安全措施：在施工现场设置安全警示标志，确保施工人员的安全。

配备必要的防护装备，如安全帽、安全鞋、鞋套、手套等。

2.机械设备准备：配备必要的机械设备，如起重机、气动扳手、电动扳手等，以便于预埋螺栓的安装和固定。

3.材料准备：准备好预埋螺栓、螺母、垫圈等必要材料，并进行质检，确保质量合格。

二、螺栓预埋施工流程1.确定位置和布置：根据设计图纸以及相关规范要求，确定预埋螺栓的位置和布置方法。

2.施工准备：在确定的位置上进行必要的挖掘和清理工作，确保施工区域的干净和平整。

3.制作模板：根据螺栓的规格和要求，制作相应的预埋模板。

模板的制作应精确，确保预埋螺栓的位置和方向准确无误。

4.浇筑混凝土：将预埋模板放置在挖掘好的坑内，并用木板加固。

然后按照施工图纸的要求，进行混凝土浇筑。

5.安装螺栓：在混凝土还没有完全凝固之前，将预埋螺栓插入到相应的位置。

螺栓的长度要根据设计要求和混凝土厚度来确定。

确保螺栓的垂直和水平度。

6.固定螺栓：用扳手或扳手等工具，将螺母紧固在螺栓上，并加以适当的力道和顺序，确保螺栓与构件的连接牢固。

7.清理现场：螺栓固定后，清除施工现场上的残渣和垃圾，并进行必要的修整工作，使施工现场整洁有序。

8.验收和记录：对已经固定的螺栓进行验收，并将验收结果进行记录，以备后续的整改和查验。

三、安全质量控制1.质检：对预埋螺栓和相关材料进行质量检查，确保其符合相关要求。

2.施工监督：设立专门的施工监督人员，进行现场巡查和检查，确保施工质量和安全。

3.培训培训：对参与预埋螺栓施工的人员进行相关培训，提高其相关知识和技能，并加强安全意识。

4.质量验收：在施工完成之后，进行质量验收，确保预埋螺栓的质量和使用效果。

以上是一个预埋螺栓施工方案的基本内容。

预埋螺栓施工方案预埋螺栓施工方案一、施工前准备1. 确定预埋螺栓施工的位置和数量，并进行标记。

2. 准备预埋螺栓、螺母、垫圈等材料，并进行检查，确保质量合格。

3. 准备相应的施工工具和设备，如扳手、电钻、焊接设备等。

二、开孔预埋螺栓1. 根据设计要求和标记位置，在混凝土结构上进行开孔。

开孔直径需比螺栓直径略大，以便于螺栓的安装。

2. 清理孔洞内的尘土和杂物，确保孔洞干净。

3. 将预埋螺栓插入孔洞中，并用钳子或其他工具将其固定住，以防在灌浆过程中螺栓移位。

4. 确保预埋螺栓嵌入混凝土的深度符合设计要求，并保证预埋螺栓与混凝土表面平齐。

三、灌浆施工1. 预先准备好需要使用的灌浆材料，如环氧树脂、聚氨酯等。

2. 将灌浆材料按照规定的比例进行混合，并搅拌均匀。

3. 将混合好的灌浆材料倒入预埋螺栓孔洞中，确保灌浆材料充满孔洞，将孔洞完全填满。

4. 待灌浆材料固化之后，对其进行检查，确保螺栓牢固连接在混凝土结构中。

四、螺母安装1. 在预埋螺栓露出的一端，安装螺母和垫圈，并使用扳手进行拧紧。

2. 确保螺母与螺栓之间的间隙适当，不得过松或过紧。

五、焊接施工（适用于需要焊接的预埋螺栓）1. 准备好相应的焊接设备和焊接材料。

2. 在预埋螺栓露出的一端进行焊接，确保焊接牢固可靠。

3. 对焊接部位进行检查，确保焊接质量合格。

六、验收和交付1. 对预埋螺栓施工的质量进行检查和验收，确保符合设计要求和施工规范。

2. 清理施工现场，确保安全、整洁。

以上就是预埋螺栓施工的方案，通过合理的准备和施工操作，能够保证预埋螺栓的牢固安装，为后续的施工工程提供可靠支持。

地脚螺栓预埋(专项)施工方案工程概况：本工程的上部结构为钢结构，其中柱子为钢柱。

根据设计图纸的要求，在基础施工阶段需要预埋地脚螺栓，用于连接基础和上部钢柱。

本工程需要预埋的地脚螺栓数量为182根ø24、396根ø27和144根ø30.地脚螺栓施工的精度要求非常严格，因为其精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度。

因此，为保障施工的顺利进行，需要对此项工作严肃对待。

地脚螺栓预埋：首先，在厂房周边布下各轴线的外控桩点，以便在预埋时使用经纬仪进行投测控制。

其次，在每块固定模板上标注轴线刻画线。

预埋时，架设经纬仪从纵横两个方向投测，以进行初步固定。

然后，使用钢卷尺检查每个柱子地脚螺栓的相对距离以及每组地脚螺栓之间的定位尺寸。

经过复核无误后，利用事先做好的柱脚模板进行套对，只有套对合格后，才可利用短钢筋对地脚螺栓进行最后的固定。

施工方法：首先，按照施工图纸的要求，在柱墩预埋地脚螺栓处，需要进行轴线放线定位，以确定其水平定位位置和螺顶标高。

利用经纬仪将各轴线刻画在已固定好的模板上，作为各组螺栓安装的安装中心轴线。

螺栓安装时，拉尺测量出单个螺栓与轴向的相对尺寸。

并根据模板上的标记位置，用钢管搭设独立的螺栓组安装支架，并固定，以固定地脚螺栓和定位地脚螺栓标高用。

其次，为保证每组地脚螺栓中每个地脚螺栓相对位置的精确性和安装便捷性，本工程在埋设地脚螺栓过程中利用定位套板辅助安装。

在地脚螺栓安装完成后，再采用定位套板加以试套。

试套合格后，才可进入下一步工序。

最后，将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸。

将标高调节一致，并达到设计要求，再进行下一步固定工作。

地脚螺栓的固定：第一步固定是使用短钢筋头作为基础钢筋笼的支架，与模板及垫层顶死，并与基础钢筋笼焊接牢固，以防止基础梁移位。

地脚螺栓预埋方案
一、简介
1.首先，根据图纸，确定建筑重要节点处预埋螺栓的位置；
2.分析建筑结构支撑状况，并根据各种结构的组合情况，确定预埋螺栓的直径和深度；
3.将安装位置确定好后，使用硬质喷淋枪进行防水处理，以防止螺栓受潮受腐蚀；
4.然后，对预埋螺栓的安装位置进行锤打定位，定位数量应与图纸上标明的数量一致；
5.按照螺栓位置打开混凝土洞口，深度和螺栓长度一致；
6.安装地脚螺栓，并做上防止螺栓拔出的锁紧件；
7.将混凝土填平，并进行平整，使表面平整光滑。

三、地脚螺栓预埋施工注意事项
1.安装螺栓前，应对所选螺栓进行检查，确定螺栓的质量符合要求；
2.螺栓预埋前，应将安装地段的混凝土孔内除去杂物，如砖瓦残屑、泥浆等；
3.在预埋螺栓的安装位置确定好时，应用活塞锤对螺栓安装点加以锤击。

预埋螺栓施工方案三篇篇一：预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M36、M42等规格的地脚螺栓。

本工程预埋螺栓的埋设采用直埋法。

直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。

二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。

(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部分φ6～φ10的钢筋及φ3.2E40XX型焊条，以备螺栓与钢筋固定使用。

(3)、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。

经纬仪：一般钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000之内。

水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3.0㎜/km。

钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：温度改正数=0.000011(t－t0)L式中L—测量长度；t—测量时的温度；t0—标定长度时的温度，20℃。

预埋螺栓塔吊基础施工方案1. 引言预埋螺栓塔吊基础施工是建筑工程中重要的一环。

合理的施工方案能够保证基础的稳固和可靠，因而对于工程的整体质量和安全性具有重要意义。

本文将详细介绍预埋螺栓塔吊基础施工的方案，包括施工准备、施工步骤和注意事项等内容。

2. 施工准备在开始预埋螺栓塔吊基础施工之前，需要进行充分的准备工作，包括以下几个方面：2.1 资料准备收集并研究与塔吊基础施工相关的设计图纸、相关规范和要求等资料，确保清楚了解工程的要求和方案。

2.2 施工人员组织合理组织施工人员，并确保他们具备相关的专业知识和经验，能够熟练操作工具和施工设备。

2.3 施工设备准备准备所需的施工设备，包括塔吊、挖掘机、混凝土搅拌机等，确保设备的正常运行和施工所需的数量。

2.4 施工材料准备采购所需的施工材料，包括混凝土、螺栓、钢筋等，确保材料的质量和数量满足施工的需求。

3. 施工步骤预埋螺栓塔吊基础施工的步骤主要包括基础开挖、基础处理、螺栓安装和混凝土浇筑等过程。

3.1 基础开挖根据设计图纸的要求，使用挖掘机进行基础开挖。

开挖后的土方应清理干净，并按要求进行土方的处理。

3.2 基础处理基础处理是确保基础的平整和牢固的重要步骤。

在基础开挖完成后，应进行基础的清理和处理，包括清除杂物、坑底的加固和夯实等工作。

3.3 螺栓安装螺栓是塔吊固定在基础上的关键部件，螺栓的安装应符合设计要求。

首先，在基础预埋螺栓位置处开孔，然后将螺栓插入孔中，并用适当的方法固定。

3.4 混凝土浇筑混凝土浇筑是预埋螺栓塔吊基础施工的最后一步，也是确保基础稳固和可靠的关键步骤。

在混凝土浇筑前，应先进行浇筑前的准备工作，包括模板的安装、钢筋的预埋等。

然后，根据设计要求，将准备好的混凝土均匀地倒入基础内，并采取相应的措施，确保混凝土的质量和浇筑的均匀性。

4. 注意事项在预埋螺栓塔吊基础施工过程中，需要注意以下几个事项：4.1 安全措施确保施工现场的安全，遵守相关的安全规范和操作规程，提供必要的安全防护设施，防止事故的发生。

钢结构基础地脚螺栓预埋加固施工方案全套第一章、编制目的与依据一、编制目的地脚螺栓预埋施工方案编制的目的是：用以指导钢结构施工，为预算编制提供依据。

二、编制依据1、施工图纸及相关技术资料。

2、钢结构安装工程相关施工及验收规范。

3、现场施工条件。

4、本工程相似的工程施工经验及相关资料。

第二章、工程概况本工程基础为独立基础+拉梁，根据设计图纸该工程需用的地脚螺栓规格较大，埋深较深，单根构件重量大，具体规格为：M24、M33、M48、M52、M56。

由于地脚螺栓与承台上部短柱一次性浇筑，且预埋螺栓与短柱主筋箍筋比较密集，且部分短柱高度较高，定位及固定困难，为确保螺栓的定位及标高的准确性，螺栓预埋加固是本工程的重点施工环节。

第三章、施工准备1、施工环境准备：地脚螺栓预埋是上部钢结构工程安装的基础，直接影响钢结构的安装质量，因此预埋螺栓准确性要求非常高，所以必须做好施工准备工作。

A、确保原始轴线控制点及原始标高控制点准确无误。

B、场地基本平整，保证纵横轴线的贯通，在轴线及标高测量放线时，应无障碍阻挡经纬仪、水准仪视野。

C、原则上要求所有基础短柱钢筋校正、绑扎及固定完毕。

D、根据该工程的特殊情况，地脚螺栓直径规格较大，螺栓底部焊接锚板质量较重，稍有偏差，锚板就会与短柱主筋碰撞。

因此要求短柱钢筋的偏差必须控制在合理的偏差范围内，土建施工混凝土独立基础的标高也应控制在允许的范围内O2、材料准备：钢结构安装队伍提供各种规格的地脚螺栓、定位模板全数进场,按基础短柱规格尺寸，准备焊接所需各规格的钢筋开始下料，螺栓固定辅助材料等进场。

3、施工机具准备：由于地脚螺栓的预埋精度要求高，因此需要对其精确的抄平、定位、固定。

根据地脚螺栓的预埋要求，需经纬仪、水准仪、靠尺等仪器用于定位、抄水平。

第四章、施工工艺地脚螺栓预埋的精度直接影响后期钢结构安装质量，因此预埋工作必须精心组织。

施工前施工管理人员应熟悉图纸，在完全领会设计意图的同时，及时发现图纸中的各种问题，在一切准备无误后，方可向专业技术人员进行书面交底。
