提高钢结构基础预埋螺栓的安装质量

钢结构工程质量控制要点一、地脚螺栓的预埋1、地脚螺栓的预埋质量直接影响钢结构的安装质量，控制好地脚螺栓（群）的位置、垂直度、长度和标高，对于减少扩孔及调整工作量（甚至避免返工），提高结构安装质量具有重要意义。

2、地脚螺栓的预埋方法可采用直接预埋法，也可采用预留孔法。

基础砼浇筑前监理工程师必须严格检查预埋螺栓施工方法的合理性、可靠性，以及各项实测指标是否在规范规定范围内。

二、焊接工程质量控制1、焊接工程是钢结构制作和安装工程最重要的分项之一，监理工程师必须从事前准备，施焊过程和成品检验各个环节，切实作好焊接工程的质量控制工作。

2、目前钢结构施工单位绝大部分都具备自动埋弧焊机，部分具备半自动气体保护焊机，仅在个别部位采用手工施焊。

焊接质量问题较多存在于手工焊缝，这些问题有：焊瘤、夹渣、气孔、没焊透、咬边、错边、焊缝尺寸偏差大、不用引弧板、焊接变形不矫正、飞溅物清理不净等。

鉴于这种情况，监理工程师必须做好以下各项工作：（1）检查焊接原材料出厂质量证明书；（2）检查焊工上岗证；（3）督促进行必要的焊接工艺试验；（4）施焊过程中加强巡视检查，监督落实各项技术措施；（5）严格进行焊缝质量外观检查和焊缝尺寸实测；（6）督促进行无损检测工作。

三、高强度螺栓连接工程高强度螺栓连接工程也是钢结构工程最重要的分项之一，也是目前施工质量的薄弱环节之一，主要表现在：1、高强度螺栓有以次充好现象，（用普通精制螺栓代替高强度螺栓）；2、高强度螺栓连接面处理达不到规范规定要求，包括表面处理情况，平整密贴情况，螺栓孔质量情况等；3、高强度螺栓施拧不按规范规定进行，如不分初拧、终拧而一次完成，不用扭矩扳手、全凭主观估计等。

为保证高强度螺栓连接工程的施工质量，监理工程师必须以高度的责任心，在督促承包单位提高质量意识、加强质量管理、落实质量保证措施的同时，积极采用旁站监督、平行检验等工作方法，只有这样才能使高强度螺栓连接工程的施工质量处于严格的控制之下。

钢结构基础地脚螺栓预埋施工工法一、引言在钢结构建筑中，地脚螺栓是连接钢柱或钢梁与地基的重要部件。

地脚螺栓的预埋施工工法对于确保钢结构的稳定和安全具有重要意义。

本文将介绍钢结构基础地脚螺栓预埋施工工法的相关内容。

二、工法介绍1. 工法概述钢结构基础地脚螺栓预埋施工工法是在混凝土地基中提前安装地脚螺栓，以保证钢结构的稳定性和安全性。

该工法通常应用于大型钢结构建筑中，如工厂、仓库、桥梁等。

2. 施工准备在进行地脚螺栓预埋施工前，需要进行充分的准备工作。

首先，需要根据设计要求确定地脚螺栓的数量和位置。

其次，需要对施工现场进行准确的测量和标定，以确保地脚螺栓的准确定位。

最后，需要准备好适当的施工设备和工具，如挖掘机、打桩机、搅拌机等。

3. 施工步骤（1）地基处理：根据设计要求和现场实际情况，对地基进行必要的处理。

通常情况下，地基需要进行挖掘和夯实，以提供稳定的基础。

（2）预埋孔开挖：根据设计要求和螺栓尺寸，在地基中开挖适当大小的孔洞。

孔洞的直径和深度应符合钢结构设计规范的要求。

（3）孔洞清理：在开挖的孔洞中清除杂物和泥浆，确保孔洞的干净和平整。

（4）螺栓安装：先在地基孔洞中放入预埋套筒，再将地脚螺栓插入套筒中并用扳手拧紧。

确保螺栓与地基之间的紧密连接。

（5）混凝土浇筑：在螺栓安装完成后，进行混凝土浇筑，以填充孔洞和固定螺栓。

（6）混凝土养护：待混凝土充分凝固后，进行必要的养护工作，以确保混凝土的强度和稳定性。

4. 质量控制在钢结构基础地脚螺栓预埋施工过程中，需要进行严格的质量控制。

包括对预埋孔洞的尺寸和位置进行检查，对螺栓的数量和质。

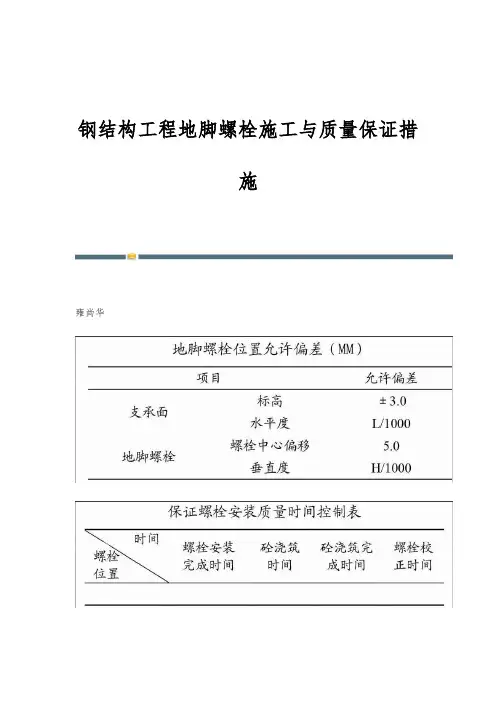

钢结构工程地脚螺栓施工与质量保证措施雍尚华摘要：大多数钢结构项目的设计都是基础为钢筋混凝土基础，上部结构为钢结构，柱子为钢柱，一般都要求在基础施工阶段预埋地脚螺栓来连接上部钢柱。

这种施工方法有施工便利、连接性能优越的特点。

也对施工的精度要求及其严格。

地脚螺栓的埋设精确度将直接影响到钢柱和上部钢结构的施工准确度。

关键词：地脚螺栓；埋设精确度；钢结构工程：TU74 ：A ：1009-2374（2014）10-0080-02随着市场经济的不断发展，建筑市场的日益完善，钢结构工程也愈发受建设单位的青睐，从钢结构实际施工过程中检查不难看出，地脚螺栓的埋设精确度将直接影响到钢柱和上部钢结构的施工准确度。

地脚螺栓埋设中任何一个小小的误差，都可能造成极其严重的后果，所以应该加强对地脚螺丝预埋施工质量控制。

大多数钢结构项目的设计都是基础为钢筋混凝土基础，上部结构为钢结构，柱子为钢柱，一般都要求在基础施工阶段预埋地脚螺栓来连接上部钢柱。

这种施工方法有施工便利、连接性能优越的特点，但同时由于φ24-φ45的地脚螺丝居多，也对施工的精度要求及其严格。

1 施工准备1.1 材料准备（1）根据施工图纸及施工进度计划和施工现场条件，提前7天提出螺栓计划单，组织螺栓分批进场。

（2）根据螺栓施工专项方案，提出螺栓固定辅助材料计划，随螺栓一起进场。

1.2 技术准备（1）提前组织相关人员认真学习涉及的现行施工规范、规程和标准，做到在施工的过程中有据可依。

（2）施工前认真阅读施工图纸，在图纸会审前将施工中可能碰到设计缺陷和施工难点提出以便解决。

提前分析确定施工中的难点及需要着重注意的部分，做到目标明确，重点突出。

（3）提前收集准备相应技术资料。

（4）实行三级交底制，即：技术部对项目部有关人员进行方案交底；工程部对班组长进行交底；班组长对班组进行技术交底2 地脚螺栓预埋施工方法每个钢柱下均有地脚螺栓与承台基础相连，为了钢结构安装的顺利进行，必须保证地脚螺栓的准确。

钢结构柱钢筋混凝土基础预埋螺栓施工工法钢结构柱钢筋混凝土基础预埋螺栓施工工法一、前言钢结构柱钢筋混凝土基础预埋螺栓施工工法是一种用于钢结构柱与混凝土基础之间连接的施工方法。

该工法结合了钢结构和混凝土的优势，通过预埋螺栓实现了结构的整体性，提高了结构的稳定性和承载力。

本文将详细介绍该工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该施工工法的特点主要有以下几点：1. 简单高效：施工过程简单易懂，施工速度快，可以大大缩短工期。

2. 结构稳定：通过预埋螺栓实现钢结构和混凝土的有效连接，提高结构的整体稳定性。

3. 承载能力强：螺栓的连接方式能够提高承载力，增强结构的抗震性能。

4. 施工成本低：相比传统的连接方式，该工法的施工成本更低，能够有效降低工程造价。

三、适应范围该工法适用于各种规模的钢结构柱与混凝土基础的连接，尤其适用于高层建筑、桥梁、航空场、工矿厂房等工程项目。

四、工艺原理该工法的工艺原理是通过预埋螺栓来实现钢结构柱和混凝土基础之间的连接。

在施工过程中，首先在混凝土基础中设置螺栓孔，然后在钢结构柱的底部编制预埋螺栓组，最后将钢结构柱和混凝土基础通过螺栓进行紧固。

五、施工工艺1. 制定施工方案：根据设计要求和实际情况，确定施工方案，包括螺栓孔的位置和规格等。

2. 吊装钢结构柱：使用吊车将钢结构柱吊装到预定的位置，并进行水平和垂直调整。

3. 设置螺栓孔：在钢筋混凝土基础上设置螺栓孔，以便后续螺栓的安装。

4. 编制预埋螺栓组：根据设计要求，在钢结构柱的底部编制预埋螺栓组，确保螺栓与柱体之间的连接牢固可靠。

5. 混凝土浇筑：将混凝土倒入基础中，覆盖螺栓组和螺栓孔。

6. 螺栓紧固：等待混凝土凝固后，使用扳手或扳手架将螺栓紧固，确保连接牢固。

六、劳动组织在施工过程中，需要组织一支高效的施工队伍，包括工程师、技术人员、施工人员和安全人员等，以确保施工工作的顺利进行。

钢结构基础地脚螺栓预埋加固施工方案全套第一章、编制目的与依据一、编制目的地脚螺栓预埋施工方案编制的目的是：用以指导钢结构施工，为预算编制提供依据。

二、编制依据1、施工图纸及相关技术资料。

2、钢结构安装工程相关施工及验收规范。

3、现场施工条件。

4、本工程相似的工程施工经验及相关资料。

第二章、工程概况本工程基础为独立基础+拉梁，根据设计图纸该工程需用的地脚螺栓规格较大，埋深较深，单根构件重量大，具体规格为：M24、M33、M48、M52、M56。

由于地脚螺栓与承台上部短柱一次性浇筑，且预埋螺栓与短柱主筋箍筋比较密集，且部分短柱高度较高，定位及固定困难，为确保螺栓的定位及标高的准确性，螺栓预埋加固是本工程的重点施工环节。

第三章、施工准备1、施工环境准备：地脚螺栓预埋是上部钢结构工程安装的基础，直接影响钢结构的安装质量，因此预埋螺栓准确性要求非常高，所以必须做好施工准备工作。

A、确保原始轴线控制点及原始标高控制点准确无误。

B、场地基本平整，保证纵横轴线的贯通，在轴线及标高测量放线时，应无障碍阻挡经纬仪、水准仪视野。

C、原则上要求所有基础短柱钢筋校正、绑扎及固定完毕。

D、根据该工程的特殊情况，地脚螺栓直径规格较大，螺栓底部焊接锚板质量较重，稍有偏差，锚板就会与短柱主筋碰撞。

因此要求短柱钢筋的偏差必须控制在合理的偏差范围内，土建施工混凝土独立基础的标高也应控制在允许的范围内O2、材料准备：钢结构安装队伍提供各种规格的地脚螺栓、定位模板全数进场,按基础短柱规格尺寸，准备焊接所需各规格的钢筋开始下料，螺栓固定辅助材料等进场。

3、施工机具准备：由于地脚螺栓的预埋精度要求高，因此需要对其精确的抄平、定位、固定。

根据地脚螺栓的预埋要求，需经纬仪、水准仪、靠尺等仪器用于定位、抄水平。

第四章、施工工艺地脚螺栓预埋的精度直接影响后期钢结构安装质量，因此预埋工作必须精心组织。

施工前施工管理人员应熟悉图纸，在完全领会设计意图的同时，及时发现图纸中的各种问题，在一切准备无误后，方可向专业技术人员进行书面交底。

钢结构项目地脚螺栓预埋方案一、项目背景钢结构项目的地脚螺栓是固定钢结构基础的重要组成部分，承担着将钢结构连接到地基上的任务。

预埋地脚螺栓的选型与施工方案的合理性直接影响到钢结构项目的安全性和稳定性。

本预埋方案旨在针对钢结构项目的具体情况，提出一套可行的地脚螺栓预埋方案。

二、项目特点1.地基类型：本项目的地基为砂土地基，属于一种坚实的地基类型，适宜进行地脚螺栓预埋。

2.钢结构类型：本项目采用轻型钢结构，结构较轻，对地脚螺栓的要求较低。

3.项目环境：项目地点位于无风区域，大气条件较为稳定。

4.构件重量：本项目的结构构件重量较小，不会对地脚螺栓的承载能力造成过大的影响。

三、预埋地脚螺栓选型根据项目特点和需求，本方案选用M20级别的预埋地脚螺栓。

其主要参数如下：1. 直径：选择20mm的螺栓直径，能够满足钢结构的连接需求。

2. 长度：根据地基的深度和预埋要求，选择螺栓长度为200mm。

3.材质：预埋地脚螺栓的主要材质选用高强度碳素结构钢，具有良好的抗拉、抗剪和抗腐蚀性能。

4.面积：根据结构设计要求，确定预埋螺栓的布置间距和面积，以确保结构的稳定性和承载能力。

四、预埋地脚螺栓布置方案1.图纸制作：根据结构设计图纸和地基情况，制作出包含预埋地脚螺栓的施工图纸。

2.确定位置：根据施工图纸和地基情况，在地基上合理确定地脚螺栓的位置和数量。

3.预埋孔开挖：按照施工图纸上的标记，对地基进行预埋孔的开挖工作。

预埋孔的直径和深度应该符合螺栓的尺寸和要求。

4.清理孔底：在开挖孔的底部进行清理，去除杂物和泥土，确保螺栓能够正常嵌入。

5.定位螺栓：将预埋地脚螺栓嵌入孔底，通过引导设备确保螺栓的水平和竖直度，避免施工误差。

6.固定螺栓：使用适当的固定材料（如混凝土）填充孔底，保证螺栓的固定稳定。

7.调整螺栓：在螺栓固定后，通过试验等方法，检查螺栓与地基的连接性能，必要时进行调整。

五、质量控制1.预埋螺栓应进行拉伸试验，确认其承载能力符合设计要求。

钢结构厂房地脚螺栓预埋施工方法一、引言钢结构厂房地脚螺栓预埋施工方法是建造钢结构厂房时常用的一种施工技术。

地脚螺栓是连接钢柱和混凝土基础的重要构件，其质量的好坏直接影响着整个厂房的稳定性和安全性。

因此，在施工中，预埋地脚螺栓的施工方法尤为重要。

本文将详细介绍钢结构厂房地脚螺栓预埋施工的步骤和注意事项。

二、施工步骤1. 规划布置：在钢结构厂房地基上进行预埋螺栓的布置前，需要根据设计图纸进行规划布置。

首先，确定螺栓的数量和位置，然后在地基上进行标线，确定每个螺栓的具体位置和间距。

2. 钻孔：根据标线，在地基上进行钻孔。

钻孔的直径和深度应根据设计要求确定，一般要求孔径略大于螺栓直径，孔深一般为螺栓长度的1.5倍。

钻孔时要注意保持孔壁的垂直度和平整度，以确保后续施工的质量。

3. 清理孔底：钻孔完成后，需要清理孔底的碎石、泥土等杂物，确保孔底平整干净。

清理后，用铅垂线检查孔底的垂直度和水平度，以确保螺栓的安装质量。

4. 安装螺栓：将预先准备好的螺栓放入孔内，用力敲击使其完全嵌入孔底。

确保螺栓垂直度和水平度，并根据设计要求确定螺栓的埋入深度。

5. 固定螺栓：在螺栓上方安装螺母和垫圈，并用扳手紧固螺母。

螺母的紧固力要适中，既要保证螺栓的稳固，又要避免过度紧固导致螺栓变形或断裂。

6. 检查验收：完成地脚螺栓的预埋施工后，需要对施工质量进行检查验收。

检查螺栓的垂直度、水平度和埋入深度是否符合设计要求，检查螺栓的紧固力是否适当。

如有不合格的地脚螺栓，需要及时进行修正或更换。

三、注意事项1. 施工前要仔细阅读设计图纸和相关技术规范，确保施工按照设计要求进行。

2. 钻孔时要注意选择合适的钻头和钻具，保持钻孔的直径和深度符合要求。

3. 清理孔底时要彻底清除孔底的杂物，确保螺栓安装的稳固性和可靠性。

4. 安装螺栓时要注意保持螺栓的垂直度和水平度，避免出现偏斜或倾斜。

5. 紧固螺母时要适度，避免过度紧固导致螺栓变形或断裂。

6. 检查验收时要仔细检查每个螺栓的质量，如有不合格的地脚螺栓，要及时进行修正或更换。

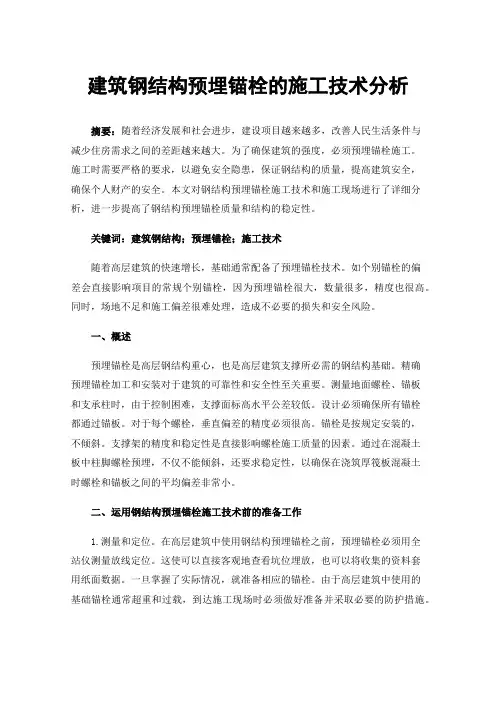

建筑钢结构预埋锚栓的施工技术分析摘要：随着经济发展和社会进步，建设项目越来越多，改善人民生活条件与减少住房需求之间的差距越来越大。

为了确保建筑的强度，必须预埋锚栓施工。

施工时需要严格的要求，以避免安全隐患，保证钢结构的质量，提高建筑安全，确保个人财产的安全。

本文对钢结构预埋锚栓施工技术和施工现场进行了详细分析，进一步提高了钢结构预埋锚栓质量和结构的稳定性。

关键词：建筑钢结构；预埋锚栓；施工技术随着高层建筑的快速增长，基础通常配备了预埋锚栓技术。

如个别锚栓的偏差会直接影响项目的常规个别锚栓，因为预埋锚栓很大，数量很多，精度也很高。

同时，场地不足和施工偏差很难处理，造成不必要的损失和安全风险。

一、概述预埋锚栓是高层钢结构重心，也是高层建筑支撑所必需的钢结构基础。

精确预埋锚栓加工和安装对于建筑的可靠性和安全性至关重要。

测量地面螺栓、锚板和支承柱时，由于控制困难，支撑面标高水平公差较低。

设计必须确保所有锚栓都通过锚板。

对于每个螺栓，垂直偏差的精度必须很高。

锚栓是按规定安装的，不倾斜。

支撑架的精度和稳定性是直接影响螺栓施工质量的因素。

通过在混凝土板中柱脚螺栓预埋，不仅不能倾斜，还要求稳定性，以确保在浇筑厚筏板混凝土时螺栓和锚板之间的平均偏差非常小。

二、运用钢结构预埋锚栓施工技术前的准备工作1.测量和定位。

在高层建筑中使用钢结构预埋锚栓之前，预埋锚栓必须用全站仪测量放线定位。

这使可以直接客观地查看坑位埋放，也可以将收集的资料套用纸面数据。

一旦掌握了实际情况，就准备相应的锚栓。

由于高层建筑中使用的基础锚栓通常超重和过载，到达施工现场时必须做好准备并采取必要的防护措施。

2.辅助材料。

在预埋锚栓准备材料。

特别是适当的建筑防护材料，例如定位过程中使用的形状、加固过程中使用的钢等。

辅助材料已到位且锚栓套件没有水平偏差，并且用于定位锚栓的定位模版本必须具有足够的刚性和定位孔，以避免锚栓出现问题。

3.安装锚栓。

一线人员必须注意的另一件事是确保工程中使用的锚栓能够按照规定的标准制造，而不会有数据偏差，从而使锚栓无法使用，从而影响整个工程的施工进度，生产相应的锚栓后，应确保准时到达施工现场，完成调试，并在施工项目开始后放置相应的锚栓。
