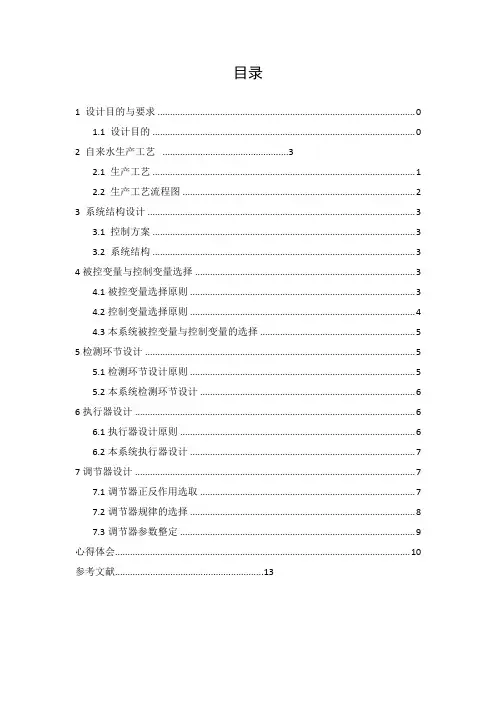

目录1 设计目的与要求 01.1 设计目的 02 自来水生产工艺 (3)2.1 生产工艺 (1)2.2 生产工艺流程图 (2)3 系统结构设计 (3)3.1 控制方案 (3)3.2 系统结构 (3)4被控变量与控制变量选择 (3)4.1被控变量选择原则 (3)4.2控制变量选择原则 (4)4.3本系统被控变量与控制变量的选择 (5)5检测环节设计 (5)5.1检测环节设计原则 (5)5.2本系统检测环节设计 (6)6执行器设计 (6)6.1执行器设计原则 (6)6.2本系统执行器设计 (7)7调节器设计 (7)7.1调节器正反作用选取 (7)7.2调节器规律的选择 (8)7.3调节器参数整定 (9)心得体会 (10)参考文献 (13)自来水厂流量控制系统的设计1 设计目的与要求1.1 设计目的如图,按照定值系统的控制要求,根据较快较稳的性能要求,采用单闭环控制结构和PID控制规律,对自来水厂用泵将水打入水槽(泵1和泵2同时用),以备下一道工艺生产需要,进行设计将流量控制在500±3立方米/小时,以满足要求。
1.2 要求完成的主要任务1、了解对象及自来水厂生产工艺2、绘制流量控制系统方案图3、确定系统所需检测元件、执行元件、调节仪表技术参数4、撰写系统调节原理及调节过程说明书2 自来水厂生产工艺2.1 生产工艺众所周知,由于自然因素和人为因素,原水里含有各种各样的杂质。
从给水处理角度考虑,这些杂质可分为悬浮物、胶体、溶解物三大类。
城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分,使净化后的水能满足生活饮用及工业生产的需要。
市自来水总公司水厂采用常规水处理工艺,它包括混合、反应、沉淀、过滤及消毒几个过程。
(1)混凝反应处理原水经取水泵房提升后,首先经过混凝工艺处理,即:原水+ 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止,整个称混凝过程。
请问如何用pid控制阀门的开合度?过程控制的四大参数,温度、压力、流量、液位。
因此,对每种参数进行测量和调节不仅确保安全生产,还提高产品质量及经济效益。
在生产过程控制中,控制阀是很常见的控制元件。
作用是什么?由定位器发出控制信号,来改变被调参数,使被调参数控制在工艺要求范围内,从而实现生产过程自动化。
PID液位调节阀控制这个控制系统有四个环节,PID控制器、调节阀、被控对象(容器)、检测变送器(液位计),从而构成一个单回路控制系统。
其中核心环节是PID控制器,在连续时间控制系统中,PID控制器是应用最广泛的,技术也成熟。
因此,长期以来也就形成了经典的结构,参数整定方便、结构更换灵活,满足一般的控制要求是没任何问题的。
例如DCS控制系统就能够实现PID控制阀门的开合度。
上图就是用DCS组态做的一个液位单回路组态,它就是PID液位控制器。
然后再把液位变送器的模拟量输入组态做好即可。
上图中的回路1位号可以自行定义,是控制液位就是LIC后面连接数字,是温度控制就是TIC后面连接数字。
代表的是某某指示控制器,例如LIC就是液位指示控制器。
回路1输入是检测变送器的模拟量输入位号,输出位号是模拟量输出位号。
因此,只要把液位单回路组态好了,然后编译下载即可,在监控画面就能够看到组态好的操作界面。
在操作界面里面有手自动、PID、报警设置、手工置值等功能。
如果是手动控制,其实与PID没有任何关系,只有自动控制才与阀门有关。
这里关键的是PID参数整定的好坏,直接关系到被调参数是否控制在工艺要求范围内。
所以,PID参数没有整定好,投自动是无法进行的,于是不得不用手动控制阀门开合度。
PID控制过程,就是现场的液位变送器不断的给PID控制器反馈信号,然后根据工艺要求的值与反馈过来的值做差,差值大于零它就发出控制指令使调节阀开合度大点,差值小于零它就发出控制指令使调节阀开合度小点。
因此,能否使液位控制精准,不光是PID控制器的功劳,还离不开检测变送器的功劳,现场液位变送器测量不准那么自动控制肯定也不精准。
《过程控制复习》(智能11级用)1、过程控制统所涉及的被控量通常有哪些?温度、压力、流量、液位2、为什么说过程参数的控制一般属于慢过程?试与运动控制相比较。
过程控制具有大惯性、大滞后等特性3、过程控制系统从广义上可以分为哪两大部分?单变量和多变量4、过程控制中的被控过程通常为慢变过程的原因是什么?大惯性和大滞后的特性5、什么是仪表的引用误差?仪表精度是如何定义的?引用相对误差是指绝对误差与仪表量程之比的百分数仪表精度是指引用相对误差的最大值6、校验仪表时确定仪表的精度等级与根据工艺要求选择仪表的精度等级有什么不同?选择仪表时,仪表精度应小于或等于最大引用相对误差鉴定仪表时,仪表精度应大于或等于最大引用相对误差7、有一台压力表,其测量范围为0~10MPa,经校验得出下列数据:(1)求出该压力表的变差;变差=(0.12/10)*100%=1.2%(2)问该压力表是否符合1.0级精度?精度=(0.06/10)*100%=0.6%<1%故符合1.0级精度8、过程检测仪表零点迁移和零点调整的异同点是什么?零点调整和零点迁移均是使输出信号的下限值y与测量范围的下限值x相对应零点调整是沿着y轴上下调整;零点迁移是沿着x轴左右调整9、过程控制系统中,哪些仪表、装置通常安装在设备现场?那些可以安装在控制柜中?若两者相距较远,电气信号应采用什么形式?指示仪表一般安装在设备现场;控制仪表一般安装在控制柜中若相距较远,则电气信号一般采用直流电流信号10、什么是热电偶的热电特性?热电偶的热电势由哪两部分组成?热电效应是指两种不同材料的导体组成闭合回路,只要其两个连接点温度不同,则回路中会产生热电动势热电偶的热电势由接触电动势和温差电动势组成11、现用一支镍铬-铜镍热电偶测某换热器内的温度,其冷端温度为30℃,显示仪表的机械零位在0℃时,这时指示值为400℃,则认为换热器内的温度为430℃对不对?为什么?正确值为多少度?不对,只要冷端温度相同,不影响温度的显示正确值为400℃12、热电偶在使用中采用补偿导线的原因是什么?应注意什么问题?热电偶的长度有限,其冷端易受环境温度的影响而变化,为使热电偶冷端温度保持恒定,用与热电偶在一定温度范围内具有相同热电性能的廉价金属将热电偶的冷端延伸出来应注意补偿导线的型号和极性,补偿导线与热电偶的连接点温度应相同13、热电偶在使用中需要进行冷端温度补偿的原因是什么?常用的方法有哪些?热电偶的热电动势不仅与热端温度有关,还与冷端温度有关,只有冷端温度恒定,热电动势才能正确反映热端温度的数值,故需进行冷端温度补偿常用方法有:补偿电桥法和计算校正法14、热电阻与热电偶相比有哪些优缺点?热电阻可测量低温,而热电偶不能,且热电阻不需要进行冷端补偿热电阻不适合测量较高温度15、试画出用几个热电偶、一个转换开关、一个显示仪表组成的多点温度测量线路原理图,要求具有冷锻温度自动补偿功能。

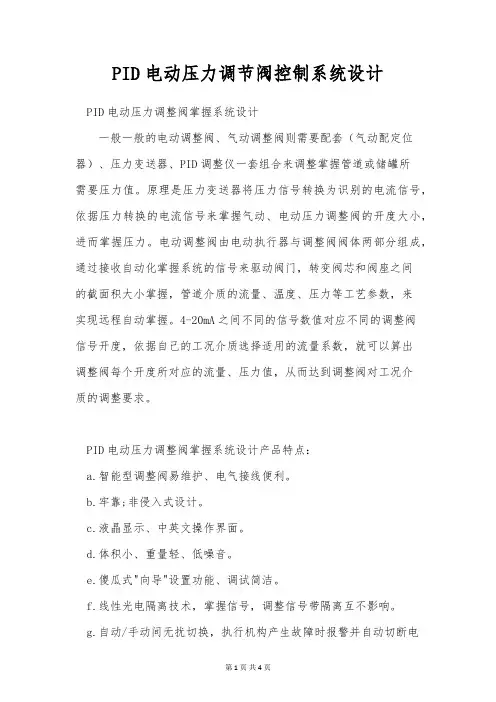

PID电动压力调节阀控制系统设计PID电动压力调整阀掌握系统设计一般一般的电动调整阀、气动调整阀则需要配套(气动配定位器)、压力变送器、PID调整仪一套组合来调整掌握管道或储罐所需要压力值。
原理是压力变送器将压力信号转换为识别的电流信号,依据压力转换的电流信号来掌握气动、电动压力调整阀的开度大小,进而掌握压力。
电动调整阀由电动执行器与调整阀阀体两部分组成,通过接收自动化掌握系统的信号来驱动阀门,转变阀芯和阀座之间的截面积大小掌握,管道介质的流量、温度、压力等工艺参数,来实现远程自动掌握。
4-20mA之间不同的信号数值对应不同的调整阀信号开度,依据自己的工况介质选择适用的流量系数,就可以算出调整阀每个开度所对应的流量、压力值,从而达到调整阀对工况介质的调整要求。
PID电动压力调整阀掌握系统设计产品特点:a.智能型调整阀易维护、电气接线便利。
b.牢靠;非侵入式设计。
c.液晶显示、中英文操作界面。
d.体积小、重量轻、低噪音。
e.傻瓜式"向导"设置功能、调试简洁。
f.线性光电隔离技术,掌握信号,调整信号带隔离互不影响。
g.自动/手动间无扰切换,执行机构产生故障时报警并自动切断电机电源。
重新上电方可恢复工作。
PID电动压力调整阀掌握系统设计产品应用:智能电动调整阀结构紧凑、重量轻、体积小。
它采纳直流无刷电机以及齿轮箱减速,具有噪声低。
后还采纳电动里面的霍尔传感器来检测位置,寿命长,简化了机械结构。
电气掌握部分采纳模块化设计,由驱动单元、掌握单、液晶显示单元,非侵入式的触摸按键单组成,具有操作简洁,接线便利。
转矩掌握以及行程限位都通电子电路来实现,从而实现无需开盖调试。
智能型调整阀应用于如发电、化工、石油、冶金、轻工、锅炉、城市供水、智能大厦等工业过程自动化系统中。
PID电动压力调整阀掌握系统设计根据下面步骤开头操作。
一、使用蒸汽场合时的操作:1、拧紧注液口螺钉。
2、缓慢开启调整阀前后截止阀。
1、列举4种以上热工参数答:温度、压力、流量、液位、成分、物性2、单回路控制系统方框图(构成)3、工业生产对过程控制的要求(简答)答:安全性:确保生产过程中人身与设备安全,保护或减少生产过程对环境的影响。
稳定性:具有抑制外部干扰、保持生产过程长期稳定运行的能力。
经济性:实现效益最大化或成本最小化。
4、过程控制系统的组成 (广义和常规定义)答: 广义对象:检测元件、变送器、执行器和被控对象5.控变量/受控变量/过程变量(Controlled Variable - CV , Process Variable - PV )、设定值/给定值 (Setpoint - SP, Setpoint Value - SV )、操纵变量/操作变(ManipulatedVariable, MV)扰动/扰动变量 (DisturbanceVariable ,DV)控制器G c (s )执行器G v (s)控制通道G p (s)测量变送G m (s )设定值y sp 偏差 e +_控制变量u 操纵变量q 被控变量y 测量值y m 扰动 D 干扰通道G D (s )++被控对象测量/测量信号 (Measurement )控制/控制信号/控制变量(Control Variable )6、干扰和扰动的概念答:干扰(扰动):除操纵变量以外,作用于对象并能引起被控变量变化的因素,称为干扰或扰动。
7、过程控制系统按结构如何分类(画出结构图)答:反馈控制系统前馈控制系统前馈-反馈控制系统7、按设定值如何分类答:定值控制系统:设定值固定不变或在规定的小范围内变化随动控制系统:设定值随时间任意变化程序控制系统:设定值按预定的时间程序变化,也称为顺序控制系统8、过程控制单项性能指标有哪些?分别表征什么特性(会算)答:最大偏差和超调量(准确性指标)、衰减比(稳定性指标)、余差(准确性指标)、过渡时间(快速性指标)、振荡周期或频率(快速性指标)9、数学模型要素答:输出量和输入量10、有自衡过程和无自衡过程(含传递函数)答:当原来处于平衡状态的过程出现干扰时,其输出量在无人或无控制装置的干预下,能够自动恢复到原来或新的平衡状态,则称该过程具有自衡特性,否则,该过程则被认为无自衡特性。
仪表控制说明及PID整定方法化工乙烯仪表-李恒超主要内容一、仪表控制说明1、单回路控制说明2、复杂控制说明二、PID整定方法1、PID整定方法2、PID整定举例三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析2、仪表和调节阀的特性引起参数波动分析3、机泵控制的波动原因分析主要内容一、仪表控制说明1、单回路控制说明1.1 单回路的结构与组成1.2 明确自动控制的目的1.3 被控变量的选择1.4 控制变量的选择1.5 控制质量1.6 滞后1.7 举例与仿真1.8PID的正反作用2、复杂控制说明2.1 前馈控制2.2 串级控制2.3 均匀控制2.4 分程控制2.5 比值控制2.6 选择控制2.7 三冲量控制2.8 耦合控制二、PID整定方法1、PID整定说明1.1 PID回路阶跃响应性能指标1.2PID设置面板1.3 PID参数功能1.3.1 增益K作用对调节过程的影响1.3.2 积分作用对调节过程的影响1.3.3 微分调节D说明1.4 PID参数的整定1.4.1 测试阶跃响应法1.4.2 PID参数的整定步骤说明1.4.3 PID参数整定经验说明1.4.4 PID参数整定方法二2、PID整定举例2.1 PID参数的形象说明2.2 PID参数仿真曲线举例说明2.3 PID整定参数举例分析说明2.4 PID参数整定总结三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析1.1 精馏塔的典型控制1.2 反应器的控制2、仪表和调节阀的特性引起参数波动分析2.1 流量计的量程比、流速,对测量的影响2.2 调节阀的流量特性和可调比2.3 提高调节阀使用寿命的常见方法3、机泵控制的波动原因分析3.1 对离心泵的控制3.2 对计量泵的控制3.3 对变频泵的控制一、仪表控制说明\1.单回路控制说明1.1 单回路的结构与组成由一个被控对象、一个测量变送器、一个控制器和一个执行机构(控制阀)所组成的闭环控制系统。
单回路控制系统原理一、过程控制的特点与其它自动控制系统相比,过程控制的主要特点是:1、系统由工业上系列生产的过程检测控制仪表组成。
一个简单的过程控制系统是由控制对象和过程检测控制仪表(包括测量元件,变送器、调节器和调节阀)两部分组成。
如图1Q2y(t)K C:调节器的静态放大系数K V:调节阀的静态放大系数K0:被控对象的静态放大系数K m:变送器的静态放大系数2、被控对象的设备是已知的,对象的型式很多,它们的动态特性是未知的或者是不十分清楚的,但一般具有惯性大,滞后大,而且多数具有非线性特性。
3、控制方案的多样性。
有单变量控制系统、多变量控制系统;有线性系统、有非线性系统、;有模拟量控制系统、有数字量控制系统,等等。
这是其它自动控制系统所不能比拟的。
4、控制过程属慢过程,多半属参量控制。
即需对表征生产过程的温度、流量、压力、液位、成分、PH等进行控制。
5、在过程控制系统中,其给定值是恒定的(定值控制),或是已知时间的函数(程序控制)。
控制的主要目的是在于如何减少或消除外界扰动对被控量的影响。
工业生产要实现生产过程自动化,首先必须熟悉生产过程,掌握对象特点;同时要熟悉过程参数的主要测量方法,了解仪表性能、特点,根据生产工艺要求和反馈控制理论的分析方法,合理正确地构建过程控制系统;并且通过改变调节仪表的PID特性参数,使系统运行在最佳状态。
过程控制系统的品质是由组成系统的对象和过程检测仪表各环节的特性和系统的结构所决定的。
二、单回路控制系统原理如图1所示单回路控制系统由对象、测量变送器、调节器、调节阀等环节组成。
由于系统结构简单,投资少,易于调整、投运,又能满足一般生产过程的控制要求,所以应用十分广泛。
单回路控制系统的设计原则同样适用于复杂控制系统的设计,控制方案的设计和调节器整定参数值的确定,是系统设计中的两个重要内容。

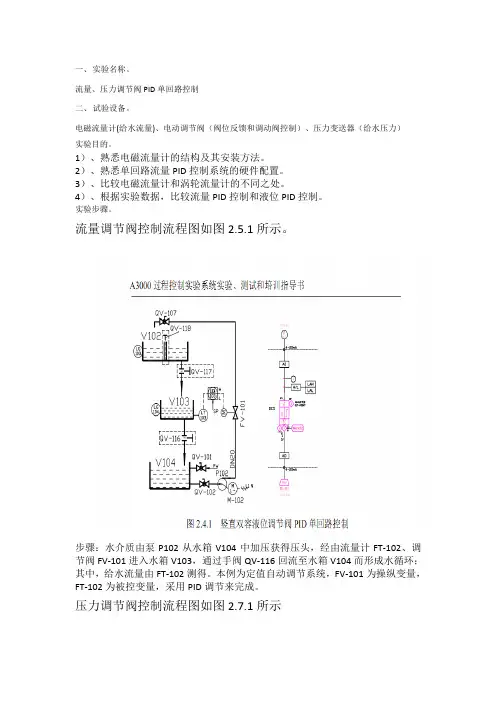

一、实验名称。
流量、压力调节阀PID单回路控制二、试验设备。
电磁流量计(给水流量)、电动调节阀(阀位反馈和调动阀控制)、压力变送器(给水压力)实验目的。
1)、熟悉电磁流量计的结构及其安装方法。
2)、熟悉单回路流量PID控制系统的硬件配置。
3)、比较电磁流量计和涡轮流量计的不同之处。
4)、根据实验数据,比较流量PID控制和液位PID控制。
实验步骤。
流量调节阀控制流程图如图2.5.1所示。
步骤:水介质由泵P102从水箱V104中加压获得压头,经由流量计FT-102、调节阀FV-101进入水箱V103,通过手阀QV-116回流至水箱V104而形成水循环;其中,给水流量由FT-102测得。
本例为定值自动调节系统,FV-101为操纵变量,FT-102为被控变量,采用PID调节来完成。
压力调节阀控制流程图如图2.7.1所示步骤:水介质由泵P102从水箱V104中加压获得压头,经由调节阀FV-101进入水箱V103,通过手阀QV-116回流至水箱V104而形成水循环;其中,给水压力由PT-101测得。
本例为定值自动调节系统,FV-101为操纵变量,PT-101为被控变量,采用PID调节来完成。
实验要求。
流程图界面要求1)测试要求的组态流程图界面(要求复显),如上图2.5.2所示。
2)其他要求:设备、管路从图库中选,管路中流体流动具有动画效果;流程图界面中可包含实时曲线窗口,历史记录、操作记录、报表界面可从流程图界面调出。
实时曲线要求引入调节器PV、MV、SP三个变量;三条曲线颜色便于区分,对应变量名标示清楚;时间轴跨度两分钟,采样周期不大于两秒;振荡时的幅值便于分析过渡过程。
3、操作记录要求引入流量计流量高、低限实时报警记录,记录中显示报警时间、报警限值(可自定)、报警值及报警的具体描述。
4、历史记录要求引入调节器PV、MV、SP三个变量;调用历史趋势曲线控件进行绘制;时间轴、数值轴的设置便于分析历史趋势。
报表要求实习设计一个报表:实验开始后,每20分钟记录一组数据,包括调节器MV、PV、SP三个变量。
过程控制实验报告学院:学号:姓名:实验指导老师:日期:一、实验要求与简介 (3)二、控制原理 (4)三、实验设备详细介绍 (6)四.实验过程调试 (15)五.单回路控制系统 (16)六.课程总结 (16)一.实验要求与简介要求:设计液位控制系统,利用实验室过程控制设备构建单回路PID液位控制系统。
了解设备的结构框架,学习对象模型建立的方法和技术、PID参数整定技术、自动化仪表选择相关技能。
根据实验条件和系统配置确定实验过程性能指标。
综合考虑抗干扰问题、系统稳定性问题、动态性能、稳态偏差等,对实验结果进行分析。
实验目标如下:A.了解实验设备,能够根据实物画出系统框图;B.了解和掌握P909自动化仪表的应用场合和使用方法;C.熟悉PID参数整定技术,在实验中正确运用,分析参数整定的作用和效果;D.熟悉液位控制系统中各种自动化测量点、调节阀的相关技术参数;E.实现单回路液位控制,有基本的系统调节能力。
液位的自动控制在工业生产领域应用的非常普遍,就控制系统本身而言,其含有压力传感器、计算机与采集板组成的控制器、执行器(水泵)、控制对象(水箱)等。
本次实验的主要任务是了解一个完整的液位系统的组成、构成液位控制系统的各个部件的工作原理及连接方式、工业上离散控制系统的通信标准、熟悉p909仪表的操作并实现单回路液位控制,有基本的液位调节能力。
液位系统结构图:整个系统主要有水泵、电磁阀、传感器、水箱组成。
由水泵供水,电动阀调节流速(实验系统中还含有手动调节阀)通过两个入水口进入水箱,在通过一个出水口进入排水箱,之所以用两个入水口是考虑到进水会带来液位的波动从而给控制器的控制带来困难所以通过两个入口从底部进水,但虽然减少了液位波动但也造成了一些负面影响:入水管中的压强会随着液位的上升而变大,在实际成产中可能会导致事故。
安置在系统中的传感器将系统的状态(温度,水箱液位,入水管压强)通过电流形式上传给上位机,通过控制器的计算再输出电流控制执行器,如:电动阀的开度,加热器等从而达到系统的反馈控制。
PID控制在流量控制中的应用摘要:在流量的控制中,受液体供料方式的影响,直接影响了液体流量的变化和稳定,所以对待各种供料方式,对PID的前期控制是不同的,在供料及时的可以直接切入PID进行调整,能够反映液体的实时变化;在液体供料不及时时,需要有个上升空间,然后在对液体的流量进行PID控制。
关键词:PID;流量;液体供料;泵送;自流前言PID在工业生产中常用的一种控制方式。
自动控制基于反馈的概念,有测量、执行、比较三个要素组成。
单一的PID控制有时不能满足现场所需的控制,达不到稳定的控制效果,为了能够较好的控制我们所要控制的量,要做不同的分析。
在流量的控制中,测量由流量计来完成,执行机构由调节阀来完成,比较则在PID控制器中完成。
1 PID控制器的组成PID控制器由几部分完成,如图1,由P比例控制器、I积分控制器、D微分控制器组成,PID控制器给出控制信号u(t)给执行器来控制被控制对象,然后通过检测传感器,得到反馈信号c(t),与目标值r(t)进行比较后产生一个差值e (t),再由P比例控制器、I积分控制器、D微分控制器控制后给出控制信号给执行器,完成一个控制过程图5通过调整PID的P比例系数、积分时间TI、微分时间TD,来控制执行器来达到控制控制对象的要求,需要又快又平稳达到控制要求。
2 PID控制器在流量控制中的使用在流量的控制中,测量由流量计来完成,执行机构由调节阀来完成,执行机构的控制由PID控制器来控制。
在液体供料充足、前段压力大时(如有供料泵进行供液时),从零位到设定值的时间比较短,可以直接切入PID控制,到稳定时间比较短,波动不大;在液体供料速度慢、前段压力小时(如液体自流并且落差不大时),从零位到设定值的时间比较长,就希望流量接近设定值时在进行控制,否则控制的意义不大,提早切入PID控制,只会增加不稳定因素,而造成到稳定的时间加长。
所以后者希望增加前期的处理,在液体关断时保持在稳定时的阀位,在下一次开启时也保持阀位,待液体流量接近设定值启动PID控制,对液体流量进行控制,减少上升时间和振荡时间。
实验六 单容下水箱液位调节阀PID 单回路控制1、实验目的(1)学会操作A3000过程控制实验系统;(2)了解PID控制规律,学习初步整定参数。
2、实验内容及步骤1、单容下水箱液位 PID 控制流程图如下图所示。
单容下水箱液位调节阀PID单回路控制测点清单如下表所示。
水介质由泵P102 从水箱V104 中加压获得压头,经由调节阀FV-101 进入水箱V103,通过手阀QV-116 回流至水箱V104 而形成水循环;其中,水箱V103的液位由LT-103 测得,用调节手阀QV-116 的开启程度来模拟负载的大小。
本例为定值自动调节系统,FV-101 为操纵变量,LT-103 为被控变量,采用PID 调节来完成。
2、在现场系统上,打开手阀QV102、QV105,调节下水箱闸板QV116开度(可以稍微大一些),其余阀门关闭。
3、在控制系统上,将IO面板的下水箱液位输出连接到AI0,IO面板的电动调节阀控制端连到AO0。
注意:具体那个通道连接指定的传感器和执行器依赖于控制器编程。
对于全连好线的系统,例如DCS,则必须安装已经接线的通道来编程。
4、打开设备电源。
启动右边水泵P102和调节阀。
5、启动计算机组态软件,进入测试项目界面。
启动调节器,设置各项参数,可将调节器的手动控制切换到自动控制。
6、设置比例参数。
观察计算机显示屏上的曲线,待被调参数基本稳定于给定值后,可以开始加干扰测试。
3、实验报告(1)设计一个报表:实验开始后,每20分钟记录一组数据,包括调节阀控制、V103液位、SP三个变量。
(2)改变参数设置,记录相应的变量曲线图。
(3)通过曲线图对比,谈谈对PID参数整定的心得。
管道流量单回路控制系统设计与调试管道流量单回路控制系统设计与调试一、控制目的总体控制方案在保证安全、可靠运行的情况下,采用现代控制理论和方法,实现计算机自动监控。
并能够完成数据存储、动态显示、数据分析、报表打印等功能。
其稳定度、控制精度、响应速度达到设计要求根据设定的管道对象和其他配置,运用计算机和InTouch组态软件,设计一套监控系统,并通过调试使得管道流量维持恒定或保持在一定误差范围内。
二、性能要求1.要求管道流量恒定,流量设定值SP自行给定。
2.无扰时,流量基本恒定,由控制电动调节阀实现。
3.有扰时:改变变频器频率,管道流量允许波动。
4.预期性能:响应曲线为衰减振荡;允许存在一定误差;调整时间尽可能短。
三、方案设计及控制规律的选择依据现有实验设备和装置,装置柜采用浙江大学求是公司PCT-III过程控制系统实验装置,含被控对象―水箱、管道(直径4公分)、仪表、供水设备、开关电磁阀和电动调节阀等。
. 控制台采用浙江大学求是公司PCT-III过程控制系统实验装置, 含接线端子、485总线模块、控制电源。
1.方案控制设计本设计采用单回路反馈控制。
通过比较反馈量和给定值的偏差,利用反馈控制规律控制电动阀的打开和闭合,如图2.1所示:图2.1流量单回路控制系统方框图2.PID控制规律PID(Proportional Integral Derivative)控制是控制工程中技术成熟、应用广泛的一种控制策略,经过长期的工程实践,已形成了一套完整的控制方法和典型的结构。
它不仅适用于数学模型已知的控制系统中,而且对于大多数数学模型难以确定的工业过程也可应用。
PID控制参数整定方便,结构改变灵活,在众多工业过程控制中取得了满意的应用效果。
随着计算机技术的迅速发展,将PID控制数字化,在计算机控制系统中实施数字PID控制,已成为一个新的发展趋势。
因此,PID控制是一种很重要、很实用的控制规律。
比例控制、积分控制和微分控制的组合称为比例加积分加微分控制。
一、实验名称。
流量、压力调节阀PID单回路控制
二、试验设备。
电磁流量计(给水流量)、电动调节阀(阀位反馈和调动阀控制)、压力变送器(给水压力)三、实验目的。
1)、熟悉电磁流量计的结构及其安装方法。
2)、熟悉单回路流量PID控制系统的硬件配置。
3)、比较电磁流量计和涡轮流量计的不同之处。
4)、根据实验数据,比较流量PID控制和液位PID控制。
四、实验步骤。
流量调节阀控制流程图如图2.5.1所示。
步骤:水介质由泵P102从水箱V104中加压获得压头,经由流量计FT-102、调节阀FV-101进入水箱V103,通过手阀QV-116回流至水箱V104而形成水循环;其中,给水流量由FT-102测得。
本例为定值自动调节系统,FV-101为操纵变量,FT-102
为被控变量,采用PID调节来完成。
压力调节阀控制流程图如图2.7.1所示
步骤:水介质由泵P102从水箱V104中加压获得压头,经由调节阀FV-101进入水箱V103,通过手阀QV-116回流至水箱V104而形成水循环;其中,给水压力由PT-101测得。
本例为定值自动调节系统,FV-101为操纵变量,PT-101为被控变量,采用PID调节来完成。
五、实验要求。
1、
流程图界面要求
1)测试要求的组态流程图界面(要求复显),如上图2.5.2所示。
2)其他要求:
设备、管路从图库中选,管路中流体流动具有动画效果;流程图界面中可包含实时曲线窗口,历史记录、操作记录、报表界面可从流程图界面调出。
2、实时曲线要求
引入调节器PV、MV、SP三个变量;
三条曲线颜色便于区分,对应变量名标示清楚;
时间轴跨度两分钟,采样周期不大于两秒;
振荡时的幅值便于分析过渡过程。
3、操作记录要求
引入流量计流量高、低限实时报警记录,记录中显示报警时间、报警限值(可自定)、报警值及报警的具体描述。
4、历史记录要求
引入调节器PV、MV、SP三个变量;调用历史趋势曲线控件进行绘制;时间轴、数值轴的设置便于分析历史趋势。
5、报表要求
实习设计一个报表:实验开始后,每20分钟记录一组数据,包括调节器MV、PV、SP三个变量。
六、实验报告的要求。
(1)分析P调节器控制时,不同P值下的阶跃响应曲线,给出一条满意的过渡过程曲线。
(2)分析PI调节器控制时,不同P和Ti值时的阶跃响应曲线,给出一条满意的过渡过程曲线。
