直流电动机的正确拆卸顺序

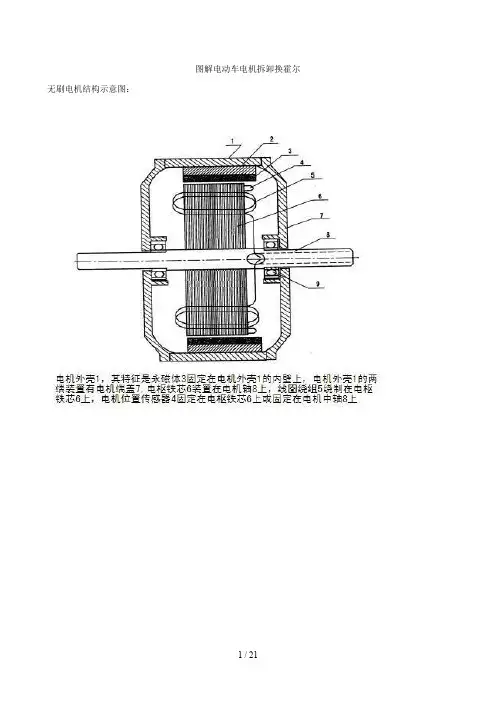

图解电动车电机拆卸换霍尔无刷电机结构示意图：1.将电机引出线的那一面螺丝全部拆下，找一块木板备用。

电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。

2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。

定子有磁性，用力轻的话，会被吸回去。

3.将盖拉出，方便换霍尔。

转子线圈最好用软的东西垫着，如泡沫，布。

不要把线圈上的铜线擦破皮了。

4.用刀片将霍尔挖出并刮净槽中的胶质。

涂入少量的AB胶，装入霍尔焊接。

霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。

3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。

通常三个有字的面朝上是60度角，中间那个面向下是120度角。

有些电机则相反，具体可用修车宝检测角度。

5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。

接上霍尔插头，打开修车宝电源开关。

稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。

如果一个或几个常亮或常灭，即可判断霍尔损坏。

电机霍尔角度检测：灯亮代表1，灯灭代表0。

60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。

从指示灯的亮灭情况可看到60度电机和120度电机的区别，就是60度电机有111和000两种状态，而120度电机有010和101。

因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是60度，否则为120度。

如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？/bbs/thread-327168-1-1.html常用120度角和60度角电机接线图：6.转子上的磁铁记得用酒精擦拭干净。

外转子磁铁：定子：定子上的3个霍尔元件：滚珠轴承：电动车自行车电机的基本结构及维修2016-01-29 电动车售后服务平台电动车自行车电机的基本结构一、电机的命名电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。

拆装直流电动机的注意事项拆装直流电动机是一项需要注意安全和技巧的任务。

以下是拆装直流电动机的注意事项：1.安全是首要考虑因素。

在进行任何维修、拆装或检查工作之前，务必断开电源并确保电动机处于停机状态。

同时，如果可能，使用断路器或开关将电动机和电源之间的电气连接断开。

2.仔细阅读电动机的技术手册和说明书。

了解电动机的基本结构、工作原理和维修要求，这将有助于进行安全、高效的拆装操作。

3.准备好适当的工具和设备。

在拆装电动机之前，确保准备好适当的工具和设备，如扳手、螺丝刀、电钻、电烙铁等。

此外，如果需要进行焊接或切割等特殊操作，务必使用适当的防护设备和工具。

4.拍照和标记部件。

在开始拆卸电动机之前，将电动机各部件的位置和连接关系进行拍照并标记，这将有助于后续的组装和安装工作。

5.小心拆卸电动机壳体。

打开电动机壳体时，应特别小心，以避免损坏内部零件。

使用正确的工具和技术，轻轻旋转壳体以打破密封，并能够准确找到拆卸的位置。

6.注意电动机轴承。

拆卸电动机时，应特别注意电动机的轴承。

尽量避免过多的冲击和振动，以减少对轴承的损坏。

如发现轴承有损坏或出现异常，应及时更换。

7.检查电动机绕组。

拆卸电动机后，应仔细检查电动机绕组。

检查是否有明显的导电材料断裂、绝缘破损或烧毁的痕迹。

如果有需要，进行必要的绝缘修复或更换。

8.清洁和维护电动机零部件。

在拆卸电动机时，应特别注意清洁和维护各个零部件。

清除灰尘、油污和杂物，并检查是否有损坏或磨损的部件。

必要时进行修复或更换。

9.正确组装和安装电动机。

拆卸电动机完成后，将各个零部件正确地组装在一起，并按照技术手册和说明书的要求进行正确的连接和安装。

10.进行电学测试和调试。

拆装完电动机后，应进行必要的电学测试和调试工作。

确保电动机的正常运转和安全性能。

总结起来，拆装直流电动机需要注意安全和技巧，仔细阅读技术手册和说明书，准备好适当的工具和设备，小心拆卸电动机壳体，特别关注轴承及绕组的检查，清洁和维护零部件，正确组装和安装电动机，进行必要的电学测试和调试。

电动机更换施工方案1. 引言本文档旨在提供电动机更换的施工方案。

电动机作为工业设备核心部件之一，定期维护和更换是确保设备正常运行的关键步骤。

本方案将从准备工作、拆卸、安装和测试等方面介绍电动机更换的具体步骤和注意事项。

2. 准备工作在开始电动机更换施工之前，需要进行以下准备工作：2.1 工具和材料准备•手动工具：扳手、螺丝刀、榔头等。

•动力工具：电动扳手、起重机等。

•安全装备：安全帽、手套、安全鞋等。

•密封材料：密封垫片、密封胶等。

•电动机和配件：新电动机、联轴器等。

2.2 施工人员培训确保施工人员具备相关技术和操作经验，了解电动机更换的施工流程，以确保安全和高效完成工作。

2.3 施工区域准备•清理施工区域，确保场地干净整洁。

•检查周围环境和设施是否符合安全要求。

•对施工区域进行隔离，并设置相关警示标志。

3. 拆卸电动机在执行电动机更换之前，需要先拆卸原有的电动机。

以下是拆卸电动机的步骤：3.1 断开电源确保电源已经切断，以防意外发生。

使用电压表检查电源是否已经断电，并确保仪表显示为零电压。

3.2 卸下电动机配件•拆下联轴器，并确保没有电动机和其他设备之间的任何连接。

•如果需要的话，移除保护罩和风扇等配件。

3.3 拆卸电动机•使用螺丝刀或扳手拆卸电机的固定螺栓。

•轻轻拆下电动机，并将其放置在安全地方。

4. 安装新电动机在完成拆卸原有电动机之后，开始安装新电动机。

以下是安装新电动机的步骤：4.1 检查新电动机检查新电动机的绝缘电阻和绝缘电压，确保其安全性。

4.2 准备安装位置•清理安装位置，并确保平整。

•检查联轴器和衬垫的安装位置，并确保与新电动机兼容。

4.3 安装电动机•使用起重机将新电动机小心地放置在安装位置上。

•根据电动机的安装要求，使用螺栓将电动机固定在位置上。

4.4 安装配件开始将原有电动机的配件和保护罩等装回新电动机上。

确保配件安装牢固。

5. 测试和调试安装完成后，需要进行测试和调试，以确保电动机更换施工的有效性和准确性。

图解电动车电机拆卸换霍尔无刷电机结构示意图：1.将电机引出线的那一面螺丝全部拆下，找一块木板备用。

电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。

2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。

定子有磁性，用力轻的话，会被吸回去。

3.将盖拉出，方便换霍尔。

转子线圈最好用软的东西垫着，如泡沫，布。

不要把线圈上的铜线擦破皮了。

4.用刀片将霍尔挖出并刮净槽中的胶质。

涂入少量的AB胶，装入霍尔焊接。

霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。

3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。

通常三个有字的面朝上是60度角，中间那个面向下是120度角。

有些电机则相反，具体可用修车宝检测角度。

5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。

接上霍尔插头，打开修车宝电源开关。

稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。

如果一个或几个常亮或常灭，即可判断霍尔损坏。

电机霍尔角度检测：灯亮代表1，灯灭代表0。

60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。

从指示灯的亮灭情况可看到60度电机和120度电机的区别，就是60度电机有111和000两种状态，而120度电机有010和101。

因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是60度，否则为120度。

如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？/bbs/thread-327168-1-1.html常用120度角和60度角电机接线图：6.转子上的磁铁记得用酒精擦拭干净。

外转子磁铁：定子：定子上的3个霍尔元件：滚珠轴承：电动车自行车电机的基本结构及维修2016-01-29 电动车售后服务平台电动车自行车电机的基本结构一、电机的命名电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。

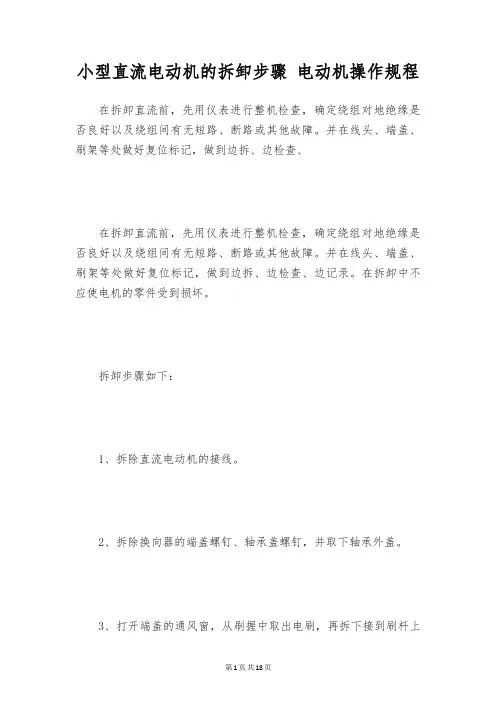

小型直流电动机的拆卸步骤电动机操作规程在拆卸直流前，先用仪表进行整机检查，确定绕组对地绝缘是否良好以及绕组间有无短路、断路或其他故障。

并在线头、端盖、刷架等处做好复位标记，做到边拆、边检查、在拆卸直流前，先用仪表进行整机检查，确定绕组对地绝缘是否良好以及绕组间有无短路、断路或其他故障。

并在线头、端盖、刷架等处做好复位标记，做到边拆、边检查、边记录。

在拆卸中不应使电机的零件受到损坏。

拆卸步骤如下：1、拆除直流电动机的接线。

2、拆除换向器的端盖螺钉、轴承盖螺钉，并取下轴承外盖。

3、打开端盖的通风窗，从刷握中取出电刷，再拆下接到刷杆上的连接线。

4、拆卸换向器的端盖时，在端盖边缘处垫上木楔，用铁锤沿端盖的边缘均匀敲击，渐渐使端盖止口脱离机座及轴承外圈，取出刷架。

5、将换向器包好，避开弄脏、碰伤。

6、拆除轴伸出端的端盖螺钉，将连同端盖的电枢从定子内当心地抽出，以免擦伤绕组。

7、将连同端盖的电枢放在木架上并包好，拆除轴承端的轴承盖螺钉，取下轴承外盖及端盖。

如轴承未损坏，可不拆卸。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

交流的起动电流大（一般约为额定电流的5～7倍）。

大的起动电流（由于起动时间短）对电机本身来说，尚不至于引起电机温度的显著提髙（频繁起动除外），但却会引起交流的起动电流大（一般约为额定电流的5～7倍）。

大的起动电流（由于起动时间短）对电机本身来说，尚不至于引起电机温度的显著提髙（频繁起动除外），但却会引起电网电压的显著降低，因而影响接在同一母线上的其他用电设备的正常运行。

所以对交流电动机的起动，必需依据的容量、电动机的起动电流的大小及负载大小等情况做综合考虑后选择合适的起动方法。

新能源汽车电机内部拆装步骤
拆装新能源汽车电机的步骤如下：
1. 准备工作：确保汽车处于安全位置，并断开电池的电源。

2. 拆卸电机外壳：根据汽车制造商提供的说明书或指导，使用适当的工具拆卸电机外壳。

3. 断开电机与其他部件的连接：切断电机与电池、控制器以及其他连接电路的电线。

4. 卸下电机固定螺栓：使用适当的工具卸下固定电机的螺栓，将电机从车辆上取下。

5. 检查电机部件：检查电机的零部件是否存在磨损、损坏或需要更换的情况。

6. 维修或更换零部件：根据检查结果，进行电机零部件的维修或更换，确保电机的正常运行。

7. 安装电机：将维修或更换后的电机安装到车辆上，并用螺栓固定电机。

8. 连接电机与其他部件：按照汽车制造商提供的说明书或指导，将电机与电池、控制器以及其他连接电路重新连接。

9. 安装电机外壳：将电机外壳安装回原位，并用适当的工具固定好。

10. 检查和测试：重新连接电池的电源，启动车辆，并进行必要的测试和检查，确保电机正常工作，并没有出现异常。

注意事项：
1. 在进行任何拆装工作之前，确保按照汽车制造商提供的说明书或指导进行操作，以免引发安全问题。

2. 在拆卸电机时，要小心处理电线和其他连接电路，避免损坏电线或造成触电等事故。

3. 如果对拆装电机不熟悉或不自信，建议寻求专业人士的帮助或咨询汽车维修技师。

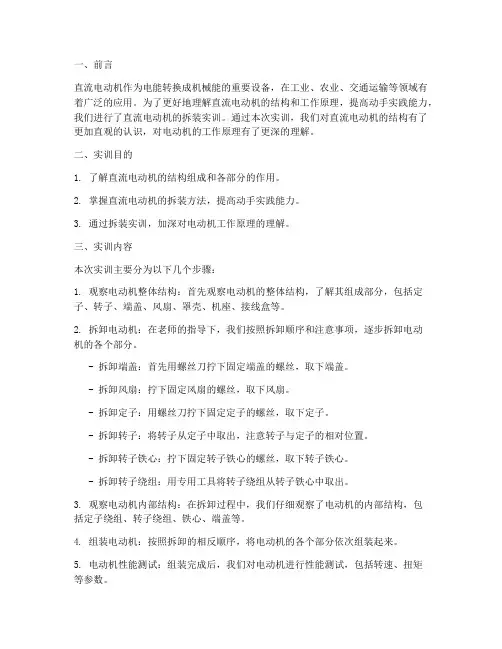

一、前言直流电动机作为电能转换成机械能的重要设备，在工业、农业、交通运输等领域有着广泛的应用。

为了更好地理解直流电动机的结构和工作原理，提高动手实践能力，我们进行了直流电动机的拆装实训。

通过本次实训，我们对直流电动机的结构有了更加直观的认识，对电动机的工作原理有了更深的理解。

二、实训目的1. 了解直流电动机的结构组成和各部分的作用。

2. 掌握直流电动机的拆装方法，提高动手实践能力。

3. 通过拆装实训，加深对电动机工作原理的理解。

三、实训内容本次实训主要分为以下几个步骤：1. 观察电动机整体结构：首先观察电动机的整体结构，了解其组成部分，包括定子、转子、端盖、风扇、罩壳、机座、接线盒等。

2. 拆卸电动机：在老师的指导下，我们按照拆卸顺序和注意事项，逐步拆卸电动机的各个部分。

- 拆卸端盖：首先用螺丝刀拧下固定端盖的螺丝，取下端盖。

- 拆卸风扇：拧下固定风扇的螺丝，取下风扇。

- 拆卸定子：用螺丝刀拧下固定定子的螺丝，取下定子。

- 拆卸转子：将转子从定子中取出，注意转子与定子的相对位置。

- 拆卸转子铁心：拧下固定转子铁心的螺丝，取下转子铁心。

- 拆卸转子绕组：用专用工具将转子绕组从转子铁心中取出。

3. 观察电动机内部结构：在拆卸过程中，我们仔细观察了电动机的内部结构，包括定子绕组、转子绕组、铁心、端盖等。

4. 组装电动机：按照拆卸的相反顺序，将电动机的各个部分依次组装起来。

5. 电动机性能测试：组装完成后，我们对电动机进行性能测试，包括转速、扭矩等参数。

四、实训心得体会1. 理论与实践相结合：通过本次实训，我们深刻体会到理论与实践相结合的重要性。

在理论学习过程中，我们对电动机的结构和工作原理有了初步的了解，但在实际操作过程中，我们才能真正掌握电动机的拆装方法和注意事项。

2. 提高动手实践能力：在实训过程中，我们学会了如何拆卸和组装电动机，提高了自己的动手实践能力。

3. 加深对电动机工作原理的理解：通过拆装电动机，我们更加直观地了解了电动机的结构和工作原理，对电动机的运行有了更深的认识。

电动机的拆装与工作原理电动机的拆装与工作原理如下：拆装步骤：1. 断开电源：在进行电动机拆装操作之前，务必断开电源，以确保安全。

2. 拆卸外壳：根据电动机的型号和结构，拆卸或解开外壳，以便暴露电动机的内部部件。

3. 检查和排除故障：在拆下外壳之后，检查电动机内部的所有部件，包括电线、绕组、定子和转子等。

如果发现故障或损坏的部件，可以进行修复或更换。

4. 重新装配：在修复或更换故障部件后，重新装配电动机，确保所有部件牢固地连接在一起。

5. 连接电源：在确认所有部件正确安装后，重新连接电源进行测试，确保电动机的运转正常。

工作原理：电动机是将电能转换为机械能的装置，它的工作原理基于洛伦兹力和电磁感应现象。

一般电动机的主要组成部分包括定子和转子。

定子上绕有绕组，绕组与电源连接，通过电流流过绕组时产生磁场。

转子上也有绕组，且绕组与定子的磁场相互作用。

当电流通过绕组时，磁场产生力和力矩，导致转子旋转。

具体来说，根据电动机类型的不同，工作原理也有所不同：1. 直流电动机：直流电动机的绕组上接通直流电源，形成一个磁场。

转子上的绕组与定子磁场相互作用，产生力和力矩，使转子旋转。

2. 交流电动机：交流电动机的绕组上接通交流电源，通过交变电流的作用，产生来回磁场的变化。

转子上的绕组与定子磁场变化相互作用，产生力和力矩，使转子旋转。

3. 无刷电动机：无刷电动机通过传感器和控制器来控制绕组的电流和磁场，使转子在不同位置时得到适当的力和力矩，从而实现旋转。

无刷电机无需刷子，减少了摩擦和能量损耗，具有高效率和低噪音的特点。

综上所述，电动机的工作原理基于电流与磁场相互作用，产生力和力矩使转子旋转。

不同类型的电动机使用不同的控制器和电源，能够实现各种不同的转速、转向和功率输出。

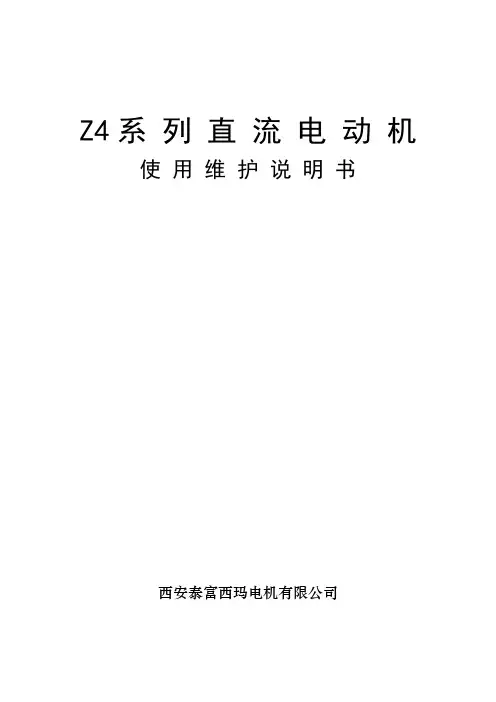

Z4系列直流电动机使用维护说明书西安泰富西玛电机有限公司一、用途及适用范围Z4系列小型直流电动机（以下简称Z4电机）基本结构型式是外壳防护等级为IP21S、冷却方法为IC06、安装型式为IMB3、IMB35。

Z4基本结构电动机弱磁向上调速为恒功率，转速允许升高到Z4电机样本技术数据表中的规定值，降低电枢电压向下调速为恒转矩，转速允许降低到20r/min。

Z4电机适用于静止电力变流器供电（也适用于机组供电）。

用在三相桥式可控硅整流电源(440V)不需外接干波电抗器、而用在单相桥式可控硅整流电源(160V)需外接平波电抗器，其电感值见Z4电机产品样本（或电动机铭牌）。

Z4电机适用于正常的使用条件，海拔不超过1000M，冷却空气最高温度不超过40℃。

对湿热带地区和有害气体的场所，可按特殊要求订货。

Z4电机不带串励绕组，其工作特性适用于闭环系统，不具备闭环系统的，在订购电机时电机是否要带串励绕组应与本厂协商。

二、主要规格及技术数据Z4电机的主要规格及技术数据见Z4电机技术条件或产品样本。

您所使用的电动机的额定技术数据见该电动机铭牌，鼓风机上的电动机的额定技术数据见鼓风机铭牌。

三、部分结构简介3.1、轴伸的承载能力基本结构电机轴伸适用于联轴器传动。

用其它传动时轴伸允许承受的径向力见Z4电机产品样本的附录2。

3.2、出线盒引出线盖板在电机出厂时没有钻孔。

在安装的时候用户按照电缆数和电缆外径自钻孔。

3.3、Z4电机所用的轴承型号如下表：3.4、外通风冷却Z4电机基本结构是用离心式鼓风机给电机提供冷风进行冷却。

风机的进风口装有滤尘器，可防止直径大于1mm的尘粒进入电机。

电机的出风口装有百叶窗，可防止垂直滴水直接进入电机。

四、吊运安装与调整4.1、吊运吊运电机时电机两个吊环要同时受力。

4.2、存放电机近期不能投入运行，应存放在干燥、无灰尘、温度不低于+5℃、湿度不超过75%，无腐蚀性气体的室内。

电机存放超过两年以后在开动之前必须检查轴承的润滑脂及其他情况。

1. 目的为保证设备的正常运转, 能正确、科学地检修。

2. 适用范围本程序规定了电动机维修保养标准操作方法, 适用于中、小型交、直流电动机的维护和检修。

3.职责设备维修人员负责本程序的实施。

4. 检修类别4.1 检修类别检修类别分小修、中修、大修。

4.2 检修间隔期5. 检修内容5.1 小修5.1.1 检查轴承油质、油量和油环, 更换润滑脂。

5.1.2 检查及处理电动机引线的连接情况和绝缘包扎情况。

5.1.3 检查处理电动机外壳的接地线。

5.1.4 检查清理滑环和换向器, 调整或更换电刷。

5.1.5 测量定、转子线圈及电缆线路的绝缘电阻, 如果阻值低, 要进行干燥处理。

5.1.6 检查清扫电动机的开关、保护、信号、通风、冷却等附属装置。

5.2 中修5.2.1 包括小修内容5.2.2 清扫定子、转子绕组、铁芯以及通风沟内的积尘污垢。

5.2.3 检查定子线圈(磁极线圈)和槽楔的绝缘有否松动, 铁芯有否松动变色, 以及与转子有无磨擦现象, 必要时进行刷漆、干燥、焊接、绑扎等绝缘处理。

5.2.4 检查转子鼠笼条（或线圈）, 端环有无断裂, 转子平衡块以及风扇螺钉情况, 防松装置是否完整。

5.2.5 检查电枢线圈有否断线, 电枢绕组线圈与整流片间的焊接是否牢固, 修整流子表面检查电枢线圈对地的绝缘电阻。

5.2.6 检查和更换轴承、风叶、风罩。

5.2.7 检查防爆电动机的接合面有否因裂纹磨损、腐蚀等原因而失去防爆性能, 必要时测量防爆间隙。

5.2.8 电动的组装、喷漆、防腐及其组装前后的电导规定试验, 经过检修后的电动机, 应进行空载和起动试验。

5.3 大修5.3.1 包括中修内容5.3.2 拆开电动机所有零部件进行清洗、防腐、油漆。

5.3.3 铁芯的紧固处理。

5.3.4 更换定、转子部分或全部线圈, 并进行浸漆和干燥处理。

5.3.5 更换损坏的集电环, 换向器(整流子), 并精车、接槽和磨光。

5.3.6 清扫紧固励磁装置（硅励磁装置）, 并进行必要的测试。

励磁电机拆装顺序在拆卸直流电机前先用仪表进行整机检查，确定绕组对地绝缘是否良好以及绕组间有无短路、断线或其他故障。

并在线头、端盖、刷架等处做好复位标记，做到边拆、边检查、边记录，在拆卸中不应使电机的零件受到损坏。

直流电动机的拆卸步骤：1、拆除电机的接线。

2、拆除换向器的端盖螺钉、轴承盖螺钉，并取下轴承外盖。

3、打开端盖的通风窗，从刷握中取出电刷，再拆下接到刷杆上的连接线。

4、拆卸换向器的端盖时，在端盖边缘处垫上木楔，用铁锤沿端盖的边缘均匀敲击，逐步使端盖止口脱离机座及轴承外圈，取出刷架。

5、将换向器包好，避免弄脏、碰伤。

6、拆除轴伸出端的端盖螺钉，将连同端盖的电枢从定子内小心地抽出，以免擦伤绕组。

7、将连同端盖的电枢放在木架上并包好，拆除轴承端的轴承盖螺钉，取下轴承外盖及端盖，如轴承未损坏可不拆卸。

电机的装配可按拆卸的相反顺序操作。

二、直流电动机使用与拆装维护1、直流电动机的装配步骤（1）拆卸完成后，对轴承等零件进行清洗，并经质量检查合格后，涂注润滑脂待用。

（2）直流电动机的装配与拆卸步骤相反。

装配操作要点：（1）从减速机上拆下刷架前要做好标记，以便于安装后调整电刷中性线的位置。

（2）抽出电枢时要仔细，不要碰伤换向器及各绕组。

取出的电枢必须放在木架或木板上，并用布或纸包好。

（3）装配时拧紧端盖螺栓，必须四周用力均匀，按对角线上下左右逐步拧紧。

（4）确定电刷中性线位置时，总是并励电动机，应将励磁绕组与电刷的连接线拆开。

要保证电刷与换向器之间有良好的接触。

（5）断开及闭合开关与转动刷架的位置及观察直流毫伏表指针的摆动情况，三者应同时进行。

（6）在判别各种情况下的火花等级时，应保持电动机的负载不变。

二、直流电动机的维护1.电动机的正确使用电动机的使用寿命是有一定限制的，电动机在运行过程中，其绝缘材料会逐步老化、失效，电动机轴承将逐渐磨损，电刷在使用一定时期后因磨损必须进行更换，换向器表面有时也会发黑或灼伤等。

目录摘要与关键词…………………………………………………………………………1.引言…………………………………………………………………………………2.直流电动机的原理、结构与拆装…………………………………………………2.1直流电动机的工作原理…………………………………………………………2.2直流电动机的结构………………………………………………………………2.3直流电动机的拆装………………………………………………………………3.直流电动机的正确使用与维护……………………………………………………3.1直流电动机使用前的检查………………………………………………………3.2直流电动机的使用………………………………………………………………3.3直流电动机的维护………………………………………………………………3.3.1换向器的维护和保养…………………………………………………………3.3.2电刷的使用……………………………………………………………………4.直流电动机的常见故障及检修……………………………………………………4.1直流电动机的常见故障及排除…………………………………………………4.2.1电枢绕组接地故障……………………………………………………………4.2.2电枢绕组短路故障……………………………………………………………4.2.3电枢绕组断路故障……………………………………………………………4.3换向器故障的检修………………………………………………………………4.3.1片间短路故障…………………………………………………………………4.3.2换向器接地故障………………………………………………………………4.3.3云母片凸出……………………………………………………………………4.4电刷中性线位置的确定及电刷的研磨…………………………………………4.4.1确定电刷中性线的位置………………………………………………………4.4.2电刷的研磨……………………………………………………………………5.结束语………………………………………………………………………………参考文献………………………………………………………………………………[摘要]电动机在人们的工农业生产中发挥着巨大的作用，给人们的生活带来了极大的便利。

编号：FS-QG-55916
电动机的拆卸顺序
Disassembly sequence of the motor
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

电动机拆卸顺序注意事项：
(1)先拆下电动机的外部接线，并做好标记。

然后把电动机与传动机械分开，将地脚螺钉松开。

(2)拆卸电动机轴上的带轮或联轴器。

(3)对于装有滚动轴承的电动机，应先拆下轴承外盖，再松开端盖的紧固螺钉，并在端盖与机座外壳的接缝处做好标记(前后两个端盖的标记不应相同)，将端盖从机座上卸下来，如端盖较重，应用起重设备吊住端盖，逐步卸下。

(4)拆卸带有电刷的电动机时，应将电刷自刷握中取出，对于直流电动机，还要将电刷中性线的位置做上标记。

(5)抽出转子时，必须注意不要碰伤定子线圈。

当电动机转子重量小于35kg时，可直接用手将转子从定子内抽出。

转子重量较大，且轴伸较长，就应使用起吊工具吊起转子进行
抽出和装入。

(6)拆卸滚动轴承。

请输入您公司的名字
Foonshion Design Co., Ltd。

直流电机的拆解步骤
直流电机是一种常见的电动机，由于其结构相对简单，因此拆解也相对容易。

下面将介绍直流电机的拆解步骤，希望对大家有所帮助。

拆解直流电机之前，需要准备好一些工具，如螺丝刀、扳手、钳子等。

确保电机处于断电状态，并且已经拆除了任何外部连接线。

接下来就可以按照以下步骤进行拆解了：
步骤一：拆卸电机外壳
使用螺丝刀将电机外壳上的螺丝逐一拧下，将外壳从电机上取下。

有些电机的外壳可能是用卡扣固定的，这时可以使用扁头螺丝刀轻轻松动外壳，然后取下。

步骤二：拆卸端盖
一般电机的两端都有端盖，需要将端盖拆卸下来。

同样使用螺丝刀拧下端盖上的螺丝，然后取下端盖。

在拆卸端盖时要注意不要损坏密封圈或者其他零部件。

步骤三：取出转子
在拆卸端盖后，可以看到电机内部的转子。

将转子从定子中取出，注意不要过度用力，以免损坏转子或定子。

步骤四：检查电机零部件
在拆解电机的过程中，可以检查电机的零部件是否有损坏或磨损。

可以检查电机的轴承、碳刷、绕组等部件，如果有需要可以进行更
换或修理。

步骤五：清洁电机零部件
在检查完电机零部件后，可以使用清洁剂清洁电机零部件，去除表面的污垢和油污。

清洁后要确保零部件干燥。

步骤六：组装电机
在清洁干燥后，可以开始组装电机。

按照相反的顺序将电机零部件安装回去，确保每个部件都安装到位并紧固。

通过以上步骤，我们可以成功拆解和组装直流电机。

拆解直流电机可以帮助我们更好地了解电机的结构和工作原理，也可以方便我们进行维护和修理。

希望以上介绍对大家有所帮助，谢谢阅读！。

以常用的Z系列九州直流电动机为例进行介绍。

在拆卸前首先应在前端盖与机座、后端盖与机座的连接处做好标记，还应在刷架处做好标记，以便于将来的装配。

其拆卸顺序为：
①拆除直流电动机接线盒内的连接线。

②拆下换向器端盖（后端盖）上通风窗螺栓，打开通风窗，从刷握中取出电刷，拆除刷杆上的连接线。

③拆下换向器端盖的螺栓、轴承盖螺栓，并取下轴承外盖。

④拆卸换向器端盖。

⑤拆下轴伸出端端盖（前端盖）上的螺栓，把电枢连同端盖从定子中小心地抽出来，注意不要碰伤电枢绕组、换向器及磁极绕组。

⑥用纸将换向器包好，并用纱带扎紧。

⑦拆下前端盖上的轴承盖螺栓，并取下轴承外盖。

⑧将电枢连同前端盖一起放置在木架上或木板上，并用纸或布包好。

电动机保养或修复后的装配顺序与拆卸顺序相反，并按所做标记矫正电刷的位置。

电动机的拆装过程及一般故障检测及处理电动机的拆装过程异步电动机广泛应用在各种机床和各种机械上。

为保证这些设备正常工作，应定期维护和检修，为保证维修质量必须正确掌握电动机的拆装方法。

对于学生修理电动机来说，电动机的拆卸和重新组装是修理电动机的基本功。

当电动机出现故障时，就应将其拆开修理，故正确的拆装电动机，是保证维修质量的前提，在拆卸时，可以同时进行检查和测量，并做好记录。

电动机的拆卸1、电动机拆卸前做好下面准备工作（1）首先要求学生准备好拆卸电动机所需用到的工具。

（2）切断电源，拆开电动机与电源连接线，并对电源线头作好绝缘处理。

（3）记录机座的负荷端与非负荷端，标注出线口方向。

（4）测量并记录联轴器与轴台间距离。

（5）标注端盖的负荷端及非负荷端。

（6）对滑环式异步电动机，应记录好刷握的位置。

总之，在拆卸前应记录好电动机的各特征位置，不可盲目动手，应多观察，多用脑。

2、电动机的拆卸步骤及主要零部件的拆卸方法（1）准备工作拆卸前，首先要做好准备工作，即准备好各种工具，做好拆卸前的记录和检查工作。

如先在线头端盖等处做好标记，以便修复后的装配，然后才能开始拆卸。

（2）拆卸皮带轮或联轴器先在皮带轮（或联轴器）的轴伸端做好尺寸标记，再将皮带轮或联轴器上的固定螺钉或销子松脱取下，应用专用工具——拉具将其慢慢拉出，如拉不出，可在定位螺孔注入煤油，过一下再拉；或用喷灯急火在皮带外侧轴套四周加热，趋热迅速拉出。

注意：加热温度不能过高，以防止变形，一定要轻敲轻拉。

（3）拆卸刷架、风罩和风扇叶（4）拆卸轴承盖及端盖先将轴承外盖螺栓松下，拆下轴承外盖，为了以后的装配准确，应在端盖与机壳缝处做好标记后，方可松开端盖的紧固螺栓，把端盖取下。

对于小型电动机，可先把轴伸端的轴承外盖卸下，再松开后端盖的紧固螺栓，即可将转子、端盖、轴承盖与风扇一起抽出，对于大、中型电动机，由于端盖较重，应借助于起重设备，将两侧端盖慢慢拆下。

(5)抽出转子小型电动机的转子可用手托住主轴慢慢抽出，而大、中型电动机则需用起重设备吊住抽出。
