功率mosfet工作原理
功率 MOSFET 是一种用于高频和高功率应用的场效应晶体管。
它的工作原理基于场效应，其电流控制是通过改变栅极电压来实现的。
MOSFET 由源、漏和栅极组成。
源和漏是 N 型或 P 型半导体材料，而栅极则由金属或多晶硅制成。
MOSFET 可以分为 N 沟道型MOSFET 和 P 沟道型 MOSFET 两种类型。
在 N 沟道型 MOSFET 中，源和漏都是 N 型半导体材料，而栅极则被夹在两者之间。
当栅极电压为零时，MOSFET 处于截止状态，不会有电流流过。
当栅极电压增加时，形成了一个电场，从而使沟道中形成了一个导电区域。
这个区域中的导电性决定了 MOSFET 的导通能力。
当沟道中存在正向偏置时，MOSFET 就处于导通状态，并且可以承受大量的电流。
此时，在源和漏之间形成了一个低阻抗路径。
但如果沟道中存在反向偏置，则 MOSFET 就处于截止状态，并且不会有任何电流流过。
在 P 沟道型 MOSFET 中，源和漏都是 P 型半导体材料，而栅极则被夹在两者之间。
其工作原理与 N 沟道型 MOSFET 相似，只是在栅极电压的变化方向上有所不同。
功率 MOSFET 具有很高的开关速度、低开关损耗和高温度稳定性等特点。
它们广泛应用于电源、逆变器、驱动器和电动机控制器等领域。
总之，功率 MOSFET 的工作原理基于场效应，在栅极电压变化的控制下实现了电流的控制。
它们具有高效率、高可靠性和高性能等优点，在现代电力系统中扮演着重要角色。
mosfet场效应管工作原理今天咱们来聊聊那个神奇的 MOSFET 场效应管。
这 MOSFET 场效应管就像是电路世界里的一个小精灵，虽然个头不大，但本事可不小！先来说说它的结构。
MOSFET 呢，有三个极，分别是栅极、源极和漏极。
这栅极就像是小精灵的指挥棒，源极和漏极就像是它要控制的两个通道。
当栅极上没有电压的时候，就像是小精灵在偷懒休息，源极和漏极之间的通道是关闭的，电流很难通过，就好像是道路被堵住了一样。
可一旦在栅极上加了电压，这小精灵就来精神啦！它会产生一个电场，这个电场就像有魔力一样，能够控制源极和漏极之间通道的宽窄。
加的电压越大，通道就开得越宽，电流就能更顺畅地通过。
想象一下，这就好像是一条河，平时河道很窄，水流很小。
但当有人控制着闸门，把闸门开大，河道变宽了，水流也就汹涌起来啦！而且啊，MOSFET 场效应管还有增强型和耗尽型之分呢。
增强型的就像是个有点害羞的小精灵，非得栅极电压达到一定程度，它才肯好好工作，打开通道让电流通过。
而耗尽型的呢，就像是个特别积极主动的小精灵，就算栅极电压没加，它也会先把通道开个小口，等栅极电压来了，再根据情况调整通道的大小。
在实际应用中，MOSFET 场效应管可是大显身手呢！比如说在电源电路里，它就像个尽职尽责的保安，控制着电流的大小和流向，保证电路的稳定和安全。
在放大电路里，它又像是个神奇的魔术师，能把小信号放大成大信号，让我们能更清楚地接收到有用的信息。
还有哦，在数字电路中，它就变成了一个聪明的开关，快速地开开合合，实现各种逻辑功能。
总之啊，MOSFET 场效应管这个小家伙，虽然看起来不起眼，但在电子世界里可是起着至关重要的作用呢！它就像是一个默默付出的小英雄，为我们的电子设备能够正常工作立下了汗马功劳。
怎么样，朋友，是不是对 MOSFET 场效应管的工作原理有了更亲切的认识啦？。

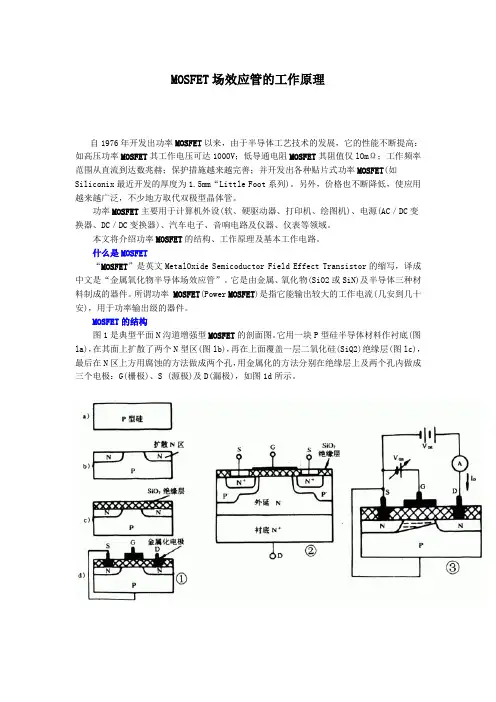

MOSFET场效应管的工作原理自1976年开发出功率MOSFET以来，由于半导体工艺技术的发展，它的性能不断提高：如高压功率MOSFET其工作电压可达1000V；低导通电阻MOSFET其阻值仅lOmΩ；工作频率范围从直流到达数兆赫；保护措施越来越完善；并开发出各种贴片式功率MOSFET(如Siliconix最近开发的厚度为1.5mm“Little Foot系列)。
另外，价格也不断降低，使应用越来越广泛，不少地方取代双极型晶体管。
功率MOSFET主要用于计算机外设(软、硬驱动器、打印机、绘图机)、电源(AC／DC变换器、DC／DC变换器)、汽车电子、音响电路及仪器、仪表等领域。
本文将介绍功率MOSFET的结构、工作原理及基本工作电路。
什么是MOSFET“MOSFET”是英文MetalOxide Semicoductor Field Effect Transistor的缩写，译成中文是“金属氧化物半导体场效应管”。
它是由金属、氧化物(SiO2或SiN)及半导体三种材料制成的器件。
所谓功率MOSFET(Power MOSFET)是指它能输出较大的工作电流(几安到几十安)，用于功率输出级的器件。
MOSFET的结构图1是典型平面N沟道增强型MOSFET的剖面图。
它用一块P型硅半导体材料作衬底(图la)，在其面上扩散了两个N型区(图lb)，再在上面覆盖一层二氧化硅(SiQ2)绝缘层(图lc)，最后在N区上方用腐蚀的方法做成两个孔，用金属化的方法分别在绝缘层上及两个孔内做成三个电极：G(栅极)、S (源极)及D(漏极)，如图1d所示。
从图1中可以看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。
一般情况下，衬底与源极在内部连接在一起。
图1是N沟道增强型MOSFET的基本结构图。
为了改善某些参数的特性，如提高工作电流、提高工作电压、降低导通电阻、提高开关特性等有不同的结构及工艺，构成所谓VMOS、DMOS、TMOS等结构。
MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS 型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。
结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor ——SIT）。
其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。
2.功率MOSFET的结构和工作原理功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。
按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。
2.1.功率MOSFET的结构功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。
导电机理与小功率MOS管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。
按垂直导电结构的差异，又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件为例进行讨论。
功率MOSFET为多元集成结构，如国际整流器公司（International Rectifier）的HEXFET采用了六边形单元；西门子公司（Siemens）的SIPMOSFET 采用了正方形单元；摩托罗拉公司（Motorola）的TMOS采用了矩形单元按“品”字形排列。
