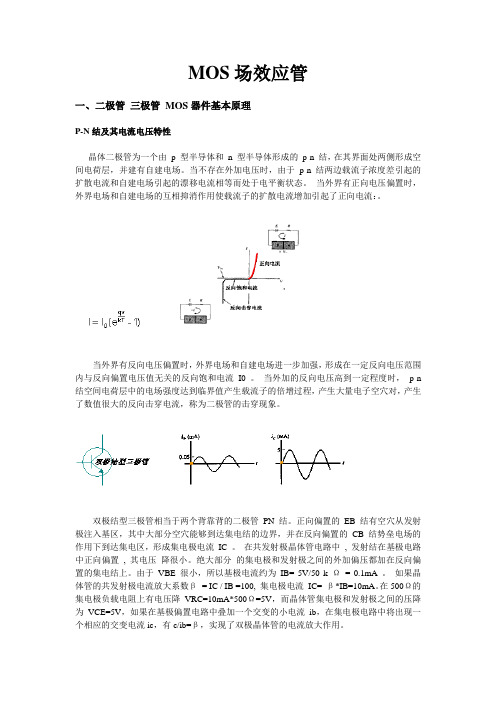

绝缘型场效应管的栅极与源极、栅极和漏极之间均采用SiO2绝缘层隔离，因此而得名。又因栅极为金属铝，故又称为MOS管。它的栅极-源极之间的电阻比结型场效应管大得多，可达1010Ω以上，还因为它比结型场效应管温度稳定性好、集成化时温度简单，而广泛应用于大规模和超大规模集成电路中。
与结型场效应管相同，MOS管工作原理动画示意图也有N沟道和P沟道两类，但每一类又分为增强型和耗尽型两种，因此MOS管的四种类型为：N沟道增强型管、N沟道耗尽型管、P沟道增强型管、P沟道耗尽型管。凡栅极-源极电压UGS为零时漏极电流也为零的管子均属于增强型管，凡栅极-源极电压UGS为零时漏极电流不为零的管子均属于耗尽型管。
根据导电方式的不同，MOSFET又分增强型、耗尽型。所谓增强型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。
N沟道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。当VGS=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压不会在D、S 间形成电流。
当栅极加有电压时，若0VGS(th)时( VGS(th)称为开启电压)，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在栅极下方形成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反,故称为反型层。随着VGS的继续增加,ID
