串口通讯实验1 实验目的1、通过实验了解Linux 系统中EMPOSIII-sv210串行口功能单元；2、通过实验了解EMPOSIII-sv210 上Linux 的串行通讯。

2 实验设备硬件：EMPOSIII-sv210目标板，PC 机；软件：Linux 开发环境VMWare在XP系统安装虚拟机，通过虚拟机加载一个Linux系统开发环境Linux内核开发工具: 交叉编译器3 实验内容学习和掌握EMPOSIII-sv210串行通讯（UART）单元的相关寄存器功能。

学习和掌握Linux 的串行通讯单元的设置和基本操作。

4 实验原理和所有设备一样，Linux 也是通过设备文件来访问串口，即在访问时打开相应设备文件。

Sv210 处理器内部共有三个UART 单元，分别都提供了Linux 驱动，串行接口UART0、UART1 和UART2 分别对应设备文件/dev/ttyS0、/dev/ttyS1 和/dev/ttyS2。

1、串口操作函数open 用于打开串口设备close 用于关闭串口设备read 用于从串口设备上读取数据write 用于往串口设备上写数据ioctl 用于串口设备除读写外的控制操作2、串口设置函数串口通讯里termios.h 是个很重要的头文件。

分别使用tcgetattr()和tcsetattr()函数可以获取核设置串口属性。

tcgetattr (int __fd, struct termios *__termios_p)tcsetattr (int __fd, int __optional_actions, __const struct termios *__termios_p)其中termios 是结构termios 形式的数据结构，用于存放串口属性：struct termios{tcflag_t c_iflag; /* 输入模式标志*/tcflag_t c_oflag; /* 输出模式标志*/tcflag_t c_cflag; /* 控制模式标志*/tcflag_t c_lflag; /* 本地模式标志*/cc_t c_line; /* line discipline */cc_t c_cc[NCCS]; /* 控制特性*/speed_t c_ispeed; /* 输入速度*/speed_t c_ospeed; /* 输出速度*/};对串口属性的设置主要是对c_cflag 参数的不同位进行与或操作。

波特率设置使用函数cfsetispeed 核cfsetospeed，这两个函数分别设置入口端和出口端的速率，它们也是通过改变struct termios 结构实现。

cfsetispeed (struct termios *__termios_p, speed_t __speed)cfsetospeed (struct termios *__termios_p, speed_t __speed)设置波特率SerialPara.c_cflag |= Baud设置数据流控制termios.c_cflag &= ~CRTSCTS //不使用流控termios.c_cflag |= CRTSCTS //使用硬件流控termios.c_cflag |= IXON | IXOFF | IXANY //使用软件流控设置数据位termios.c_cflag &= ~CSIZE //无数据位termios.c_cflag |= CS8 //8位数据位termios.c_cflag |= CS7 //7位数据位... ...设置奇偶校验位termios.c_cflag &= ~PARENB //无校验位termios.c_cflag |= PARENB //奇校验位termios.c_cflag &= PARODDtermios.c_cflag |= PARENB //偶校验位termios.c_cflag &= ~PARODD5 实验步骤1. 准备实验环境使用EMPOSIII-sv210 目标板附带的串口线连接目标板上UART0 和PC 机串口COMx；使用EMPOSIII-sv210目标板附带的交叉网线连接目标板NET1 和PC 机网络接口。

2. 串口/网络设置在PC 机上运行Windows 附件中自带的超级终端串口通信程序（波特率115200、1 位停止位、无校验位、无硬件流控制）；或者使用其它串口通信程序。

在PC 机上运行TFTP 服务器tftpd32.exe 选择工作目录为/home/app。

3. 实验操作过程1）编译应用程序2）下载测试程序编译好测试程序后，启动目标板的Linux 操作系统，通过以太网使用tftp 或ftp等途径下载刚编译好的test-uart 程序。

3）修改文件属性修改test-uart 程序的属性，使其拥有可执行属性，执行以下命令：#> chmod +x test-uart4. 观察实验结果执行下载到Linux 系统的test-uart 测试程序，通过串口输入字符，观察返回结果：#> ./test-uart按下Ctrl+C 或输入Enter 键后退出测试。

5. 完成实验练习题理解和掌握实验后，完成实验练习题。

6 实验参考程序/*********************************************************************文件：test-uart.c*作者：Embest R.X.Huang 2005.6.20*说明：示例程序, Linux 下的串口通讯应用程序-1 2 3 -*修改：*注释：********************************************************************//* Uart open and setting fuction */int uart_open(char *Port, int Baud){struct termio SerialPara;int i, fd;/* We want to open the port in nodelay mode */if ((fd = open (Port, O_RDWR)) == -1) {#ifdef UART_DEBUGfprintf (stderr, "uart_open: Cannot open port %s\n", Port);#endifreturn -1;}/* Now change the rest of the parameters - non-canonical input, etc. *//* 获取内核termios 参数，并存放到SerialPara 中*/if (ioctl (fd, TCGETA, &SerialPara) == -1) {#ifdef UART_DEBUGfprintf (stderr, "uart_open: Cannot ioctl(TCGETA) on port %s. Errno = %d\n", Port, errno);#endifreturn -1;}SerialPara.c_cflag = Baud | CS8 | CLOCAL | CREAD | HUPCL;SerialPara.c_lflag &= ~ICANON;SerialPara.c_lflag = 0;SerialPara.c_oflag = 0;SerialPara.c_iflag = IGNBRK | IGNPAR;for (i = 0; i < NCC; i++)SerialPara.c_cc[i] = (unsigned char) 0;SerialPara.c_cc[VMIN] = (unsigned char) 0;SerialPara.c_cc[VTIME] = (unsigned char) TIMEOUT;/* 把当前SerialPara 设置更新到内核termios 参数*/if(ioctl (fd, TCSETA, &SerialPara) == -1) {#ifdef UART_DEBUGfprintf (stderr, "uart_open: Cannot ioctl(TCSETA) on port %s. Errno = %d\n", Port, errno);#endifreturn -1;}return fd;}/* Main test program */int main(void){char buf[] = "Write Something to Test...\n";static char *driver = "/dev/ttyS0";…// 略fd = uart_open(driver,B115200);/* print string to UARTx */write(fd,buf,strlen(buf));/* Wait input through UART0, */…// 略read(fd,&ch,1);printf("ch = %c\n",ch);…// 略printf("end.\n");return 0;}7 实验要求及结果分析1、所有实验结果截图；2、修改test-uart.c 实验测试程序，改变串口0 波特率后重新编译，下载到目标板上观察运行结果。

8 实验体会通过实验了解Linux 系统中EMPOSIII-sv210串行口功能单元以及EMPOSIII-sv210 上Linux 的串行通讯。

合集下载

串口通信实验报告

串口通信实验报告

试验三双机通讯试验【1 】一、试验目标UART 串行通讯接口技巧运用二、试验实现的功效用两片焦点板之间实现串行通讯,将按键信息互发到对方数码管显示.三、体系硬件设计（１）单片机的最小体系部分（２）电源部分（３）人机界面部分数码管部分按键部分（４）串口通讯部分四、体系软件设计#include <STC.H>#define uchar unsigned char#define uint unsigned intvoid send();uchar code0[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0-9的数码管显示sbit H1=P3^6;sbit H2=P3^7;sbit L1=P0^5;sbit L2=P0^6;sbit L3=P0^7;uint m=0,i=0,j;uchar temp,prt;/***y延时函数***/void delay(uint k){uint i,j; //界说局部变量ijfor(i=0;i<k;i++) //外层轮回{for(j=0;j<121;j++); //内层轮回}}/***键盘扫描***/char scan_key(){ H1=0;H2=0;L1=1;L2=1;L3=1;if(L1==0){ delay(5);if (L1==0){ L1=0;H1=1;H2=1;if(H1==0){ m=1; //KEY1键按下return(m);}if(H2==0){ m=4; //KEY4键按下return(m);}}}if(L2==0){ delay(5);if (L2==0){ L2=0;H1=1;H2=1;if(H1==0){ m=2; //KEY2键按下return(m);}if(H2==0){ m=5; //KEY5键按下return(m);}}}if(L3==0){ delay(5);if (L3==0){ L3=0;H1=1;H2=1;if(H1==0){ m=3; //KEY3键按下return(m);}if(H2==0){ m=6; // KEY6键按下return(m);}}}return(0);}/***主函数***/main(){P1M1=0x00;P1M0=0xff;SCON=0x50;//设定串行口工作方法1TMOD=0x20;//准时器1,主动重载,产生数据传输速度 TH1=0xfd;//数据传输率为9600TR1=1;//启动准时器1P0&=0xf0;while(1){if(scan_key()) //假如有按键按下{SBUF=scan_key(); //发送数据while(!TI); // 等待数据传送TI=0; // 消除数据传送标记}if(RI) //是否稀有据到来{RI=0; // 消除数据传送标记temp=SBUF; // 将吸收到的数据暂消失temp中}P1=code0[temp]; // 数据传送到P1口输出delay(500); //延时500ms}}五、试验中碰到的问题及解决办法（１）串行口和准时器的工作方法设定是症结,本次是按需传输的是两位十六进制数,串行口为工作方法１,准时器为８位主动重载;（２）采取P0&=0xf0语句使４个数码管静态点亮;（３）在发送和接收进程中,用标识位ＴＩ和ＲＩ来检测发送和接收是否完成;（４）在用电脑和单片机进行串口通讯测试时,电脑的传世速度必定要和单片机的传输速度相等,不然显示会消失错误.指点先生签字：日期：。

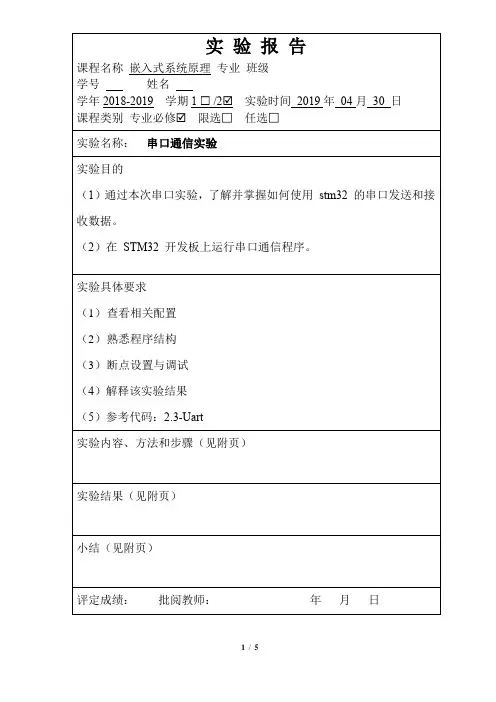

串口通信实验(word文档良心出品)
