桥梁悬臂施工法桥梁悬臂施工法是一种常见的桥梁建设方法,它在现代桥梁工程中得到广泛应用。
这种施工方法的独特之处在于,它充分利用了悬挑段分段施工的优势,不仅能够快速而高效地完成桥梁建设,还能够最大程度地减少对道路交通的影响。
桥梁悬臂施工法主要包括以下几个步骤:第一步,确定施工方案。
悬臂施工需要根据具体的工程情况进行施工方案的设计,包括悬臂段的长度、起重机械的选择以及悬挑段的支撑等。
只有合理的施工方案才能够确保施工的顺利进行。
第二步,搭建吊装设备。
在悬挑段的施工中,起重机械是不可或缺的。
悬挑段通常采用大型起重机进行吊装,因此在施工前需要搭建吊装设备。
这些设备不仅要具备足够的承载能力,还需要保证施工过程的安全性。
第三步,悬挂悬臂段。
完成吊装设备的搭建后,可以开始将悬臂段悬挂在临时支撑上。
悬挂工作需要高度的技术水平和严格的操作规范,以确保悬挂的稳定性和安全性。
第四步,浇筑混凝土。
一旦悬臂段悬挂到位,就可以进行混凝土浇筑。
混凝土的浇筑需要根据施工计划进行,保证每一次浇筑的质量和工艺。
第五步,拆除临时支撑。
当混凝土充分硬化后,就可以拆除临时支撑了。
这个步骤需要谨慎操作,以免影响桥梁的稳定性。
桥梁悬臂施工法的优势不仅在于施工速度快,而且在一定程度上还能够减少对交通的影响。
相较于传统的全跨悬臂法,桥梁悬臂施工法具有更小的施工面积和更低的造价,为桥梁建设提供了更好的选择。
然而,桥梁悬臂施工法的成功需要具备一定的技术条件和施工经验。
在实际应用中,需要对施工现场进行详细的勘测和分析,保证施工方案的可行性。
此外,施工过程中需要严格遵守相关的安全规范和操作流程,以确保施工的安全性。
总之,桥梁悬臂施工法是一种高效、快速的桥梁建设方法,能够在减少交通影响的同时,保证桥梁的建设质量。
然而,在实际应用中,需要充分考虑现场条件和安全要求,确保施工的顺利进行。
只有在合理的施工方案和严格的施工流程下,桥梁悬臂施工法才能够充分发挥其优势,为社会交通发展做出重要贡献。

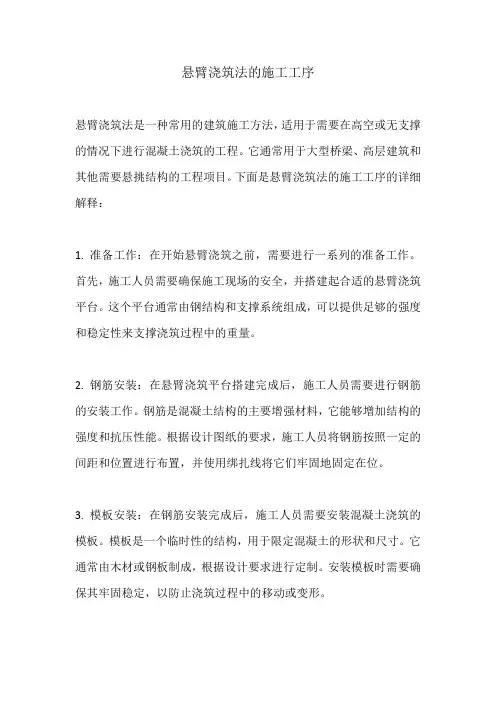

悬臂浇筑法的施工工序悬臂浇筑法是一种常用的建筑施工方法,适用于需要在高空或无支撑的情况下进行混凝土浇筑的工程。
它通常用于大型桥梁、高层建筑和其他需要悬挑结构的工程项目。
下面是悬臂浇筑法的施工工序的详细解释:1. 准备工作:在开始悬臂浇筑之前,需要进行一系列的准备工作。
首先,施工人员需要确保施工现场的安全,并搭建起合适的悬臂浇筑平台。
这个平台通常由钢结构和支撑系统组成,可以提供足够的强度和稳定性来支撑浇筑过程中的重量。
2. 钢筋安装:在悬臂浇筑平台搭建完成后,施工人员需要进行钢筋的安装工作。
钢筋是混凝土结构的主要增强材料,它能够增加结构的强度和抗压性能。
根据设计图纸的要求,施工人员将钢筋按照一定的间距和位置进行布置,并使用绑扎线将它们牢固地固定在位。
3. 模板安装:在钢筋安装完成后,施工人员需要安装混凝土浇筑的模板。
模板是一个临时性的结构,用于限定混凝土的形状和尺寸。
它通常由木材或钢板制成,根据设计要求进行定制。
安装模板时需要确保其牢固稳定,以防止浇筑过程中的移动或变形。
4. 浇筑混凝土:一旦钢筋和模板都安装完成,就可以开始进行混凝土的浇筑工作。
施工人员会通过泵送或倒入的方式将混凝土输送到悬臂浇筑平台上,并使用振动器和钢铲等工具来确保混凝土充分填充模板的每个角落。
同时,施工人员还需要注意控制浇筑速度和浇筑厚度,以确保混凝土的质量和均匀性。
5. 养护与拆模:混凝土浇筑完成后,施工人员需要进行养护工作,以确保混凝土的强度和耐久性。
一般来说,养护期间需要对混凝土进行湿润和保温处理,以促进混凝土的早期硬化和强度发展。
在混凝土达到足够强度之后,施工人员会拆除模板并进行后续的施工工作。
总结起来,悬臂浇筑法的施工工序包括准备工作、钢筋安装、模板安装、混凝土浇筑、养护与拆模等步骤。
这些工序需要严格按照设计要求和施工规范进行操作,以确保混凝土结构的安全性和质量。

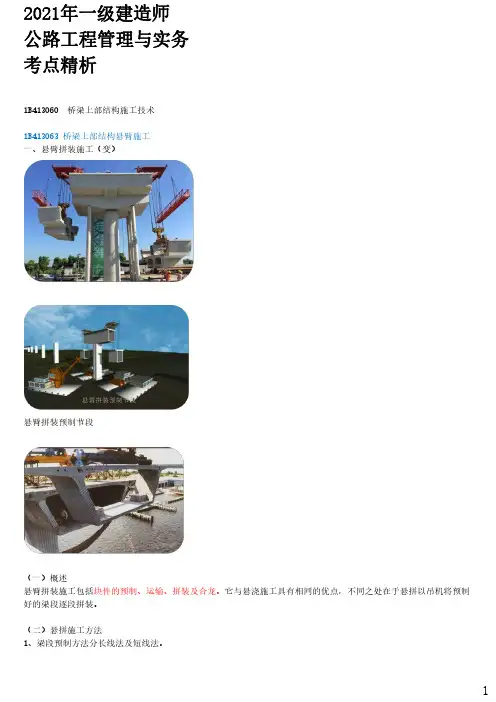

2021年一级建造师公路工程管理与实务考点精析1B413060桥梁上部结构施工技术1B413063桥梁上部结构悬臂施工一、悬臂拼装施工(变)悬臂拼装预制节段(一)概述悬臂拼装施工包括块件的预制、运输、拼装及合龙。
它与悬浇施工具有相同的优点,不同之处在于悬拼以吊机将预制好的梁段逐段拼装。
(二)悬拼施工方法1、梁段预制方法分长线法及短线法。
图13-170a)长线法台座图13-170b)短线法台座1-短线台座;2-可调底模;3-封闭式端模;4-基础;5-配筑梁段;6-待浇梁段2、长线法。
优点:由于台座固定可靠,成桥后梁体线性较好;缺点是占地较大,地基要求坚实,混凝土的浇筑和养护移动分散。
长线法梁段预制工序:预制台座建造→台座立面、平面线形调整→外模安装→刷隔离剂、堵缝→安装底腹板普通钢筋及预应力管道→内模安装→安装普通钢筋及预应力管道→混凝土浇筑及养护→拆除模板→台座立面、平面线形调整(预制下一节段)。
3、短线法,梁段在固定台座能纵移的模内浇筑。
待浇梁段一端设固定模架,另一端为已浇梁段(配筑梁段),浇毕达到强度后运出原配筑梁段,达到要求强度梁段为下待浇梁段配筑,如此周而复始,台座仅需3个梁段长。
优点是场地较小,浇筑模板及设备基本不需要移机,可调的底、侧模便于平竖曲线梁段的预制,缺点是精度要求高,施工要求严,施工周期相对较长。
短线法梁段预制工序:台车及模板系统加工→端模、底模及外侧模安装→匹配梁段定位→钢筋骨架吊装→内模就位→固定端模复测→混凝土浇筑及养护→拆除模板→匹配梁段转运存放→新浇筑梁段移至匹配梁位置→匹配梁段定位(下一块段施工)。
(三)梁段的拼接施工1、0号块:为了确保连续梁分段悬拼施工的平衡和稳定,常与悬浇方法相同,将构件支座临时固结,必要时在墩两侧加设临时支架以满足悬拼的施工需要。
2、1号块:1号块是紧邻0号块两侧的第一箱梁节段,也是悬拼构件的基准梁段,是全跨安装质量的关键,一般采用湿接缝连接。

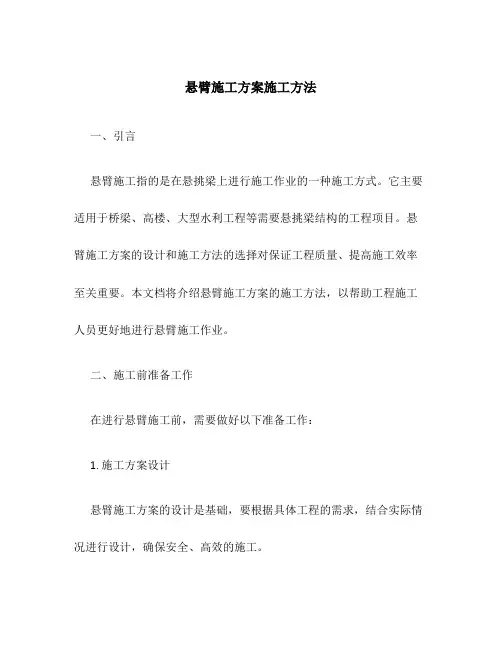

悬臂施工方案施工方法一、引言悬臂施工指的是在悬挑梁上进行施工作业的一种施工方式。
它主要适用于桥梁、高楼、大型水利工程等需要悬挑梁结构的工程项目。
悬臂施工方案的设计和施工方法的选择对保证工程质量、提高施工效率至关重要。
本文档将介绍悬臂施工方案的施工方法,以帮助工程施工人员更好地进行悬臂施工作业。
二、施工前准备工作在进行悬臂施工前,需要做好以下准备工作:1. 施工方案设计悬臂施工方案的设计是基础,要根据具体工程的需求,结合实际情况进行设计,确保安全、高效的施工。
2. 施工设备准备悬臂施工需要使用吊装设备、支撑设备等,需要提前准备好,并进行检查和试运行,确保设备的正常使用。
3. 施工材料准备根据悬臂施工方案的需求,准备好所需的施工材料,包括钢筋、混凝土等。
4. 施工人员培训对参与悬臂施工作业的人员进行培训,使其熟悉施工方案、掌握操作技能,提高施工安全性和效率。
三、悬臂施工方法悬臂施工的核心是悬挑梁的施工,下面将介绍悬挑梁施工的一般步骤:1. 准备工作在进行悬挑梁施工前,首先要进行准备工作。
包括清理施工现场、安装支撑结构、搭设工作平台等。
2. 钢筋安装钢筋安装是悬挑梁施工的重要环节。
根据设计要求,在悬挑梁的浇筑位置预留好钢筋的空间,然后根据设计图纸进行钢筋的捆扎和安装。
3. 混凝土浇筑钢筋安装完毕后,进行混凝土浇筑。
首先要准备好混凝土,并进行检查。
然后根据设计要求,按照一定的施工顺序进行浇筑。
4. 施工监控在悬挑梁施工过程中,需要进行施工监控,及时发现和解决问题。
监控内容包括钢筋的安装质量、混凝土的浇筑质量等。
5. 支撑系统的拆除当悬挑梁的混凝土达到设计强度要求后,可以进行支撑系统的拆除。
拆除过程应谨慎进行,确保悬挑梁的安全。
四、悬臂施工安全注意事项在悬臂施工过程中,需要注意以下安全事项:1.严格遵守工程安全操作规程,佩戴好个人防护装备,确保人身安全。
2.定期检查和维护施工设备,确保其正常运行。
3.钢筋的捆扎和安装要牢固可靠,确保施工质量。
悬臂施工法的施工流程悬臂施工法是一种常用的大型桥梁施工方法,它可以有效地提高施工效率和质量。
本文将介绍悬臂施工法的施工流程,包括前期准备、材料准备、模板制作、吊装预备、吊装安装、调整与固定等环节。
一、前期准备1.确定悬臂起点和终点首先需要确定悬臂起点和终点,这是整个施工过程中最为关键的一步。
悬臂起点应该选择在离支墩较远的位置,以确保在后续的吊装过程中有足够的空间进行操作。
而悬臂终点则应该选择在离支墩较近的位置,以便于后续的拼装和固定。
2.制定详细的施工方案在确定了悬臂起点和终点之后,需要根据实际情况制定详细的施工方案。
这个方案应该包括各种技术参数、材料要求、安全措施等内容,并且需要经过专业人员审核和批准。
3.组建专业团队为了确保悬臂施工顺利进行,需要组建一支专业团队。
这个团队应该包括悬臂施工经验丰富的技术人员、吊装工、钢筋工、模板工等专业人员,以及足够数量的劳动力。
二、材料准备1.钢筋和混凝土在悬臂施工过程中,需要大量使用钢筋和混凝土。
这些材料应该提前采购,并进行充分检查和测试,以确保其质量符合要求。
2.模板材料悬臂施工需要制作大量的模板,这些模板应该根据具体情况进行设计,并选用高质量的木材或者钢板进行制作。
3.吊装设备悬臂施工需要使用大型吊装设备,如塔式起重机、桥式起重机等。
这些设备应该提前检查和维护,并确保其能够满足施工需求。
三、模板制作1.设计模板结构在制作模板之前,需要根据实际情况进行设计。
这个设计应该包括模板结构、尺寸、材料等内容,并且需要经过专业人员审核和批准。
2.制作模板在完成了设计之后,可以开始制作模板。
首先需要将木材或者钢板按照设计要求进行切割和加工,然后进行组装和固定。
在制作过程中需要注意模板的精度和稳定性。
3.安装模板在完成了模板制作之后,需要将其安装到悬臂起点处。
这个过程需要使用大型吊装设备,并且需要保证模板的水平度和垂直度。
四、吊装预备1.检查吊装设备在进行吊装操作之前,需要对吊装设备进行检查和维护。

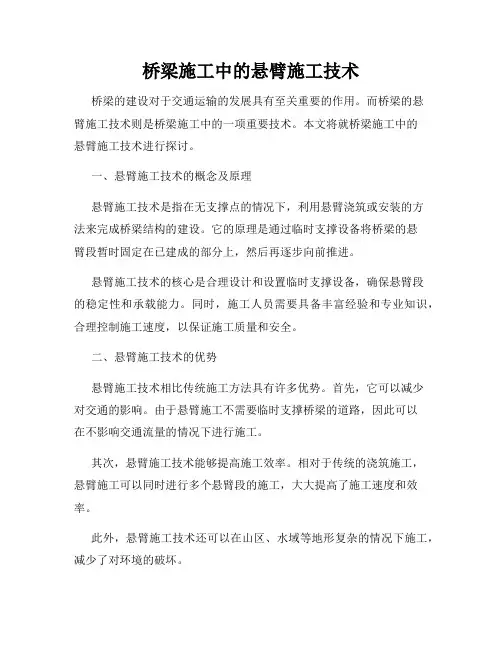

桥梁施工中的悬臂施工技术桥梁的建设对于交通运输的发展具有至关重要的作用。
而桥梁的悬臂施工技术则是桥梁施工中的一项重要技术。
本文将就桥梁施工中的悬臂施工技术进行探讨。
一、悬臂施工技术的概念及原理悬臂施工技术是指在无支撑点的情况下,利用悬臂浇筑或安装的方法来完成桥梁结构的建设。
它的原理是通过临时支撑设备将桥梁的悬臂段暂时固定在已建成的部分上,然后再逐步向前推进。
悬臂施工技术的核心是合理设计和设置临时支撑设备,确保悬臂段的稳定性和承载能力。
同时,施工人员需要具备丰富经验和专业知识,合理控制施工速度,以保证施工质量和安全。
二、悬臂施工技术的优势悬臂施工技术相比传统施工方法具有许多优势。
首先,它可以减少对交通的影响。
由于悬臂施工不需要临时支撑桥梁的道路,因此可以在不影响交通流量的情况下进行施工。
其次,悬臂施工技术能够提高施工效率。
相对于传统的浇筑施工,悬臂施工可以同时进行多个悬臂段的施工,大大提高了施工速度和效率。
此外,悬臂施工技术还可以在山区、水域等地形复杂的情况下施工,减少了对环境的破坏。
三、悬臂施工技术的应用案例1. 长江大桥悬臂施工长江大桥是中国重要的铁路桥梁之一,采用了悬臂施工技术。
为了保证施工的安全和准确性,工程团队采用了多项先进技术和设备,如大型起重机和高精度测量设备。
2. 北京南站大桥的悬臂施工北京南站大桥是一座高架桥,其复杂的地形和交通情况使得传统的施工方法无法实施。
因此,悬臂施工成为了最佳选择。
通过合理设计和严密的计划,工程团队成功完成了桥梁的悬臂施工。
四、悬臂施工技术的挑战与发展趋势悬臂施工技术虽然有着诸多优势,但也存在一些挑战。
首先,悬臂施工要求施工人员具备较高的技术水平和丰富经验,这对工程团队提出了更高的要求。
其次,悬臂施工需要大型设备和重型机械的支持,这对施工成本也提出了更高的要求。
未来,随着科技的进步和工程技术的不断发展,悬臂施工技术将继续得到改进和完善。
例如,结合机器人技术和自动化控制技术,可以提高施工效率和安全性。
悬臂浇筑法的施工程序悬臂浇筑法是一种常用的建筑施工方法,适用于大型桥梁、高层建筑等工程中的悬臂段施工。
它通过悬挑梁的方式,在不需要支撑的情况下完成构件的浇筑,具有施工周期短、效率高等优点。
下面将介绍悬臂浇筑法的施工程序。
一、准备工作在进行悬臂浇筑前,首先需要进行准备工作。
这包括对浇筑区域进行清理,确保施工区域的平整和无杂物。
同时,需要对悬臂浇筑所需的设备进行检查和准备,确保其正常运行。
二、悬臂浇筑机械的安装悬臂浇筑机械是悬臂浇筑法的核心设备,它负责将混凝土输送到浇筑位置。
在施工前,需要将悬臂浇筑机械安装在预先设置好的支撑点上,并进行调试和检查,确保其稳定和可靠。
三、钢筋的安装在进行悬臂浇筑前,需要先进行钢筋的安装工作。
这包括根据设计要求,在悬臂段的预留钢筋槽中安装钢筋,并进行捆扎和加固,以保证悬臂段的结构强度和稳定性。
四、模板的安装悬臂浇筑需要使用模板来固定混凝土的形状。
在施工前,需要将预制好的模板安装在悬臂段上,并进行调整和固定,确保其与设计要求相符合。
五、混凝土的浇筑混凝土的浇筑是悬臂浇筑法的关键步骤。
在施工时,首先将混凝土倒入悬臂浇筑机械的料斗中,通过输送管道输送到浇筑位置。
然后,将混凝土均匀地倒入模板内,同时使用振动器和钢钉等工具,将混凝土进行密实和排气,以确保浇筑质量。
六、浇筑完毕后的处理混凝土浇筑完毕后,需要进行后续处理工作。
这包括对浇筑好的混凝土进行养护,以保证其强度和耐久性。
同时,需要对模板进行拆除和清理,以便进行下一次的悬臂浇筑。
七、安全措施在进行悬臂浇筑施工时,需要严格遵守相关的安全规定和操作规程。
工人需要佩戴好安全帽和防护装备,并在高空作业时做好防护措施,以确保施工过程的安全。
总结:悬臂浇筑法是一种常用的建筑施工方法,它通过悬挑梁的方式,实现了构件的无支撑浇筑。
在进行悬臂浇筑时,需要进行准备工作、安装悬臂浇筑机械、钢筋安装、模板安装、混凝土浇筑、浇筑后处理等步骤。
同时,需要注意施工过程中的安全措施,保证工人的安全。
悬臂施工工艺
标题:悬臂施工工艺
一、引言
悬臂施工工艺是一种用于桥梁建设的高效施工技术,尤其适用于跨江、跨海等大型桥梁的建造。
这种工艺可以大大降低施工难度,提高工程效率,并且对环境影响较小。
二、悬臂施工工艺流程
1. 基础施工:首先进行桥墩基础施工,这是整个悬臂施工的基础。
2. 桥墩和主塔施工:在完成基础施工后,开始进行桥墩和主塔的施工。
3. 预制梁段:在地面预制梁段,然后通过起重机吊装到预定位置。
4. 吊装梁段:将预制好的梁段通过悬臂吊装到预定位置,然后进行焊接固定。
5. 连续浇筑混凝土:在每个梁段安装完成后,进行连续浇筑混凝土,以增强梁段之间的连接。
6. 张拉预应力筋:为了增加结构的稳定性,需要进行张拉预应力筋的工作。
7. 安装桥面铺装层:最后进行桥面铺装层的安装,至此,整个悬臂施工过程结束。
三、悬臂施工工艺的优点
1. 施工速度快:由于大部分工作是在地面进行的,因此可以大大提高施工速度。
2. 环境影响小:相比于传统的施工方法,悬臂施工对环境的影响较小。
3. 质量高:通过精确计算和严格的质量控制,悬臂施工能够保证工程质量。
四、悬臂施工工艺的挑战
尽管悬臂施工工艺有许多优点,但在实际应用中也面临一些挑战,如复杂的地质条件、恶劣的天气条件以及技术难题等。
五、结论
总的来说,悬臂施工工艺是一种高效、环保、质量高的桥梁施工技术。
随着科技的进步和经验的积累,我们有理由相信,悬臂施工工艺将在未来的桥梁建设中发挥更大的作用。
桥梁悬臂施工法对采用悬臂法进行桥梁结构施工,总的施工顺序是:墩顶0号块的浇筑;悬臂节段的预制安装或挂篮现浇;各桥跨间的合拢段施工及相应的施工结构体系转换;桥面系施工。
要实现悬臂施工,在施工过程中必须保证墩与梁固结,尤其在连续梁桥和悬臂梁桥施工中要采取临时墩梁固结措施。
采用悬臂施工法,很有可能出现施工期的体系转换问题。
悬臂施工法通常分为悬臂浇筑和悬臂拼装两类。
(一)0号块的施工1)将0号块梁段与桥墩钢筋或预应力筋临时固结,待需要解除固结时切断。
0号块件与桥墩的临时固结构造2)在桥墩一侧或两侧加临时支承或支墩。
临时支承措施(二)节段悬臂浇筑施工1.用挂篮悬臂浇筑施工2.桁式吊悬臂浇筑施工利用由钢结构组拼的桁架(导梁)悬吊移动式模板和施工设备进行悬臂浇筑施工的方法。
(三)节段悬臂拼装施工悬臂拼装是从桥墩顶开始,将预制梁段对称吊装,就位后施加预应力,并逐渐接长的一种施工方法。
悬臂拼装的基本施工工序是:梁段预制、移位、堆放和运输,梁段起吊拼装和施加预应力。
用于悬臂拼装的机具种类很多,有移动式吊车、桁式吊、缆索起重机、汽车吊、浮吊等。
移动式吊车外形似挂篮,由承重梁、横梁、锚固装置、起吊装置、行走系统和张拉平台等几个部分组成。
1)合拢段长度选择。
合拢段长度在满足施工操作要求的前提下,应尽量缩短,一般采用1.5~2.Om。
2)合拢温度选择。
一般宜在低温合拢,遇夏季应在晚上合拢,并用草袋等覆盖,以加强接头混凝土养护,使混凝土早期结硬过程中处于升温受压状态。
3)合拢段混凝土选择。
混凝土中宜加入减水剂、早强剂,以便及早达到设计要求强度,及时张拉预应力束筋,防止合拢段混凝土出现裂缝。
4)合拢段采用临时锁定措施,采用劲性型钢或预制的混凝土柱安装在合拢段上下部作支撑,然后张拉部分预应力钢束,待合拢段混凝土达到要求强度后,张拉其余预应力束筋,最后再拆除临时锁定装置。
5)为保证合拢段施工时混凝土始终处于稳定状态,在浇筑之前各悬臂端应附加与混凝土质量相等的配重(或称压重),配重需依桥轴线对称施加,按浇筑重量分级卸载。
桥梁上部结构悬臂浇筑法施工摘要:随着我国公路市政公用工程桥梁建设的快速发展,桥梁工程因其结构较为复杂,施工要求较高等特点,使其施工变得更加困难。
为了能够有效地保障桥梁建设工程的顺利完成,并保证其施工质量,本文将以有关的研究资料为依据,并结合具体的工程项目,对桥梁上部结构悬臂浇筑技术展开简单的分析和研究。
关键词:大跨径桥梁;上部结构;悬臂浇筑法;施工技术21世纪以来,中国的经济得到了飞速的发展。
在现代社会中,桥梁作为一种促进经济发展、促进各种资源交换的重要媒介,在现代社会中发挥着越来越大的作用。
桥梁建设的质量是影响交通安全的重要因素,确保桥梁各部分的工程质量是非常重要的。
从近几年的交通情况看,载重货车的数量迅速增长,载重货车的载重能力也在不断增强。
在此条件下,公路工程(市政公用工程)桥梁承受的荷载将不断增大。
在既有桥梁中,不同类型的桥梁板易受单板受力(在公路桥梁的梁板式桥中所受荷载只能由单个梁板承受而形成的桥梁病害)的作用,(易造成桥梁部分垮塌、整体断裂等事故,严重威胁桥梁的正常使用,严重的甚至会造成人员伤亡,这就给桥梁的质量和安全管理带来了巨大的挑战。
由于桥梁本身的构造特点,桥梁的上半部分对整体桥梁的承载力具有决定意义。
桥梁上部结构悬臂浇筑法施工,是一种较为成熟的施工工艺,但在施工过程中,仍然存在着对施工质量有较大影响的设计因素。
所以,保证悬臂浇筑施工质量是非常重要的。
作者根据自己多年的工作体会,对悬灌浇筑施工中质量控制要素进行了探讨。
1挂篮悬臂浇筑施工技术在桥梁上部结构的施工中,通常采用的是现场浇筑法和预制安装法。
挂篮悬臂浇筑技术(挂篮悬臂浇筑施工技术)是一种比较典型的现场浇筑方法。
在施工过程中,要按照“从两边向中间”的原则,在桥的上半部分两端适当的位置设置一个工作平台。
同时,同时运用预应力技术对整个项目的施工效果进行优化。
在这一技术中,挂篮的制造是非常关键的一环,它要求挂篮具有很高的承载力,才能保证混凝土浇筑质量。
桥梁结构上部施工方法
桥梁上部结构既可用预制法,又可用现浇法施工的技术有逐段悬臂平衡施工、逐孔施工、转体施工。
1、逐段悬臂平衡施工:
悬臂施工法建造悬臂与连续体系桥梁时,不需要在河中搭设支架,而直接从已建墩台顶部逐段向跨径方向延答信首伸施工,每延伸一段就施加预应力使其与成桥部分联接成整体。
2、逐孔施工:
逐孔施工法是中等跨径预应力混凝土梁桥常采用的一种施工方法,它使用一套设备从桥梁的一端逐孔施工。
采用逐孔施工的主要特点在于施工能连续操作。
桥越长,施工设备的周转次数愈多,其经济效益越高。
逐孔施工方法主要有:坦颤预制梁的逐孔施工法、移动支架法、移动模架法。
3、转体施工:
桥梁转体施工是本世纪40年代以后发展起来的一种架桥工艺。
它是在河流的两岸或适当的位置.利用地形成使清数用简便的支架先将半桥预制完成,之后以桥梁结构本身为转动体,使用一些机具设备,分别将两个半桥转体到桥位轴线位置合拢成桥。
其特点有:可利用地形,方便预制;施工不影响交通;施工设备少,装置简单;节省施工用料。
施工工序简单,施工迅速;它适合于单跨和三跨桥梁,可在深水、峡谷中建桥采用,同时也适应在平原区及城市跨线桥。
混凝土桥梁悬臂梁的施工方法一、悬臂梁的基本概念悬臂梁是一种常见的混凝土桥梁结构,其主要由主梁、支座、悬臂梁等部分组成。
在施工过程中,需要先进行主梁的制作和浇筑,然后再进行悬臂梁的浇筑和拆模工作。
由于悬臂梁的自重较大,因此在施工过程中需要注意材料的选择和施工工艺的合理性,以确保整个施工过程的安全性和质量。
二、悬臂梁的施工准备1. 施工前的准备工作在进行悬臂梁的施工前,需要做好充分的准备工作,包括安全措施的制定、施工材料的准备、现场环境的检查等。
首先需要制定完善的安全措施,确保施工过程中不会发生意外事故。
其次,需要准备充足的材料和设备,包括混凝土、钢筋、支撑模板、斜撑、卡子等。
最后,在施工前需要对现场环境进行检查,确保施工区域的平整度、坡度、排水等条件符合要求。
2. 模板的搭设在进行悬臂梁的浇筑前,需要先进行模板的搭设工作。
模板的搭设是整个施工过程中非常关键的一步,其质量和稳定性会直接影响到悬臂梁的施工质量。
在进行模板搭设时,需要注意以下几点:(1)选择合适的支撑点和支撑方式,确保模板的稳定性和承载能力。
(2)根据悬臂梁的设计要求,选择合适的模板材料和规格。
(3)在模板的安装过程中,需要注意模板的水平度和垂直度,确保其符合设计要求。
(4)在模板的搭设过程中,需要对模板的接缝进行处理,以确保模板的密封性和平整度。
三、悬臂梁的浇筑工艺1. 混凝土的配制和运输在进行悬臂梁的浇筑前,需要先进行混凝土的配制和运输。
混凝土的配制需要根据悬臂梁的设计要求和现场环境进行调整,以确保混凝土的质量和强度符合要求。
在混凝土的运输过程中,需要注意以下几点:(1)选择合适的混凝土搅拌车和泵送设备,确保混凝土的质量和流动性。
(2)在混凝土的运输过程中,需要注意混凝土的温度和湿度,以防止混凝土出现裂缝和变形。
(3)在混凝土的运输过程中,需要定期进行混凝土的检测和调整,以确保混凝土的质量和强度符合要求。
2. 悬臂梁的浇筑在混凝土的配制和运输完成后,可以开始进行悬臂梁的浇筑工作。
2020一级建造师《公路工程管理与实务》本节重点:1.悬臂拼装施工【参见4.2日直播讲义】2.悬臂浇筑施工3.顶推法施工1B413063 桥梁上部结构悬臂施工一、悬臂拼装施工1.临时固结问题(与悬臂浇筑法相同)2.梁段预制方法3.接缝处理方法4.梁段安装方法(二)悬拼施工方法1.长线法优点:台座固定可靠,成桥后梁体线性较好;缺点:占地较大,地基要求坚实,混凝土的浇筑和养护移动分散。
施工工序:预制场、存梁区布置→梁段浇筑台座准备→梁段浇筑→梁段吊运存放、修整→梁段外运→梁段吊拼。
2.短线法优点:场地较小,浇筑模板及设备基本不需要移机,可调的底、侧模便于平竖曲线梁段的预制;(三)梁段的拼接施工1.0两侧加设临时支架以满足悬拼的施工需要。
施工程序:吊机就位→提升、起吊1号梁段→安设铁皮管→中线测量→丈量湿接缝的宽度→调整铁皮管→高程测量→检查中线→固定1号梁段→安装湿接缝的模板→浇筑湿接缝混凝土→湿接缝养护、拆模→张拉预应力筋→下一梁段拼装。
拼装施工程序:吊机就位→起吊梁段→初步定位试拼→检查并处理管道接头→移开梁段→穿临时预应力筋入孔→接缝面上涂胶接材料→正式定位、贴紧梁段→张拉临时预应力筋→放松起吊索→穿永久预应力筋→张拉预应力筋后移挂篮→下→梁段拼装。
(三)预制梁块悬臂拼装时应注意的要点1.节段预制前,应设置备用的测量控制点。
2.膺架应经过设计,计算其弹性及非弹性变形。
3.定位测量,为以后的拼装创造条件。
4.采用悬臂拼装法修建预应力悬臂梁桥时,应先将梁、墩临时锚固或在墩顶两侧设立临时支承。
5.在悬臂拼装施工过程中,应跟踪监测各节段梁体的挠度变化情况,控制其中轴线及高程;当实测梁体线形与设计值有偏差时,应及时进行调整。
6.施工前应按施工荷载对起吊设备进行强度、经检查及起吊试验符合要求后方可正式进行节段的起吊拼装。
7.力应符合设计规定。
8.等污染物及松散混凝土、浮浆应清除干净,涂胶前的匹配面应进行干燥处理。
掌握桥梁上部结构悬臂施工方法
掌握桥梁上部结构悬臂施工方法
一、悬臂拼装施工
(一)概述
具备以下优点:
1,梁体的预制可与桥梁下部构造施工同时进行,平行作业缩短了建桥周期。
2,预制梁的混凝土龄期比悬浇法的长,从而减少了悬拼成梁后混凝土的收缩和徐变。
3.预制场或工厂化的梁段预制生产利于整体施工的质量控制。
(二)悬拼法施工方法
1.梁段预制方法分长线法及短线法。
2.长线法,组成梁体的所有梁段均在固定台座上的活动模板内浇筑且相邻段的拼合面应相互贴合浇筑,缝面浇筑前涂抹隔离剂,以利脱模。
优点是由于台座固定可靠,成桥后梁体线性较好,缺点是占地较大,地基要求坚实,混凝土的浇筑和养护移动分散。
3.短线法,梁段在固定台位能纵移的模内浇筑。
待浇梁段一端设固定模架,另一端为已浇梁段(配筑梁段),浇毕达到强度后原配筑梁段,达到要求强度为下待浇段配筑,如此周而复始,台座仅需3个梁段长。
优点是场地较小,浇筑模板及设备基本不需要移机,可调的底、侧模便于平竖曲线梁段的预制,缺点是精度要求高,施工要求严,施工周期相对较长。
4.长线法施工工序:预制场、存梁区布置一梁段浇筑台座准备+梁段浇筑一梁段吊运存放、修整一梁段外运一梁段吊拼
(三)梁段的拼接施工
1.0号块:为了确保连续梁分段悬拼施工的平衡和稳定,常与悬浇方法相同,将T构支座临时固结,必要时在墩两侧加设临时支架以满足悬拼的施工需要。
2.1号块:l号块是紧邻。
号块两侧的第一箱梁节段,也是悬拼T构的基准梁段,是全跨安装质量的关键,一般采用湿接缝连接。
湿接缝拼装梁段施工程序:吊机就位→提升、起吊1号梁段→安设铁皮管→中线测量→丈量湿接缝的宽度→调整铁皮管→高程测量→检查中线→固定1号梁段→安装湿接缝的模板→浇筑湿接缝混凝土→湿接缝养护、拆模→张拉预应力筋→下一梁段拼装。
3.其他梁段拼装:采用胶接缝拼装,拼装施工程序:吊机就位→起吊梁段→初步定位试拼→检查并处理管道接头→移开梁段→穿临时预应力筋人孔→接缝面上涂胶接材料→正式定位、贴紧梁段→张拉临时预应力筋→放松起吊索→穿永久预应力筋→张拉预应力筋后移挂篮→下一梁段拼装。
(四)预制梁块悬臂拼装时应注意的要点
1.预制块件的悬臂拼装可依据设备和现场条件选用。
若方便在陆地上或在便桥上施工时,可采用自行式吊车、门式吊车进行拼装;对于水中桥跨,可采用水上浮吊进行安装;对于高墩身的桥跨,可利用各种吊机进行高空悬拼施工。
2.桥墩顶梁段及桥墩顶附近梁段施工时,可采用托架或膺架为支架就地浇筑混凝土。
4.采用悬臂拼装法修建预应力悬臂梁桥时,应先将梁、墩临时锚固或在墩顶两侧设立临时支承,待全部块件安装完毕后,再撤除临时锚固或支承。
6.对于非0号、1号块件的拼装,一般应在接缝上设置定位桦齿或钢定位器。
二、悬臂浇筑施工法
(一)概述
适用于大跨径的预应力混凝土悬臂梁桥、连续梁桥、T型刚构桥、连续刚构桥。
其特点是无须建立落地支架,无须大型起重与运输机具,主要设备是一对能行走的挂篮。
(二)施工准备
1.挂篮设计及加工:
2.0号、1号块的施工:对于0号、1号块挂篮没有支撑点或支撑长度不够。
需采用其他方式浇筑。
一般采用扇形托架浇筑。
3.临时固结:临时固结一般采用在支座两侧临时加预应力筋,梁和墩顶之间浇筑临时混凝土垫块。
将梁固结在桥墩上,使梁具有一定的抗弯能力。
在条件成熟时,再采用静态破碎方法,解除固结。
(三)悬臂浇筑施工工艺流程图(图1B424036)
(四)悬臂浇筑施工中应注意要点
2.桥墩顶梁段及桥墩顶附近梁段施工时,可采用托架或膺架为支架就地浇筑混凝土。
托架或膺架应经过设计,计算弹性及非弹性变形。
4.悬臂施工过程中,若梁身与墩身采用非刚性连接,为保证结构的稳定性,悬臂梁桥和连续梁桥应实施。
0号块梁段与桥墩间临时固结支承措施;对于刚性连接的T型刚构、连续刚构梁,因结构本身已具有一定的抗弯能力,可根据设计和施工要求在墩旁架设临时托架等方法进行施工。
5.挂篮安装时应保证安全、稳定、可靠。
(5)挂篮组拼后,应全面检查安装质量,并对挂篮进行试压,挂篮试压通常采用水箱加压法、试验台加压法及砂袋法。
7.悬臂浇筑前端底板和桥面的标高,应根据挂篮前端的垂直变形及预拱度设置,施工过程中要对实际高程进行监测
11.箱梁梁段混凝土浇筑,可视箱梁截面高度情况采用一次或二次浇筑法。
无论采用何种方法浇筑,梁段自重误差应在土3%范围内。
12.箱梁截面混凝土浇筑顺序应按设计要求进行,若设计无明确要求,一般应按下列顺序进行浇筑:
(1)浇筑混凝土时,必须从悬臂端开始,两个悬臂端应对称均衡地进行浇筑。
(3)在浇筑混凝土的同时应注意对预应力管道的保护,浇筑后应及时对管道清孔,以利穿束。
13.为提高混凝土早期强度,以加快施工速度,在设计混凝土配合比时,一般加入早强剂或减水剂。
混凝土梁段浇筑周期一般为5—7d。
14.梁段拆模后,应对梁端的混凝土表面进行凿毛处理,以加强接头混凝土的连接。
悬浇梁段分次浇筑混凝土时,如处理不当,由于后浇筑混凝土的重力的影响会引起挂篮变形,导致先浇筑的混凝土开裂,因此应采取措施消除后浇筑混凝土引起的挂篮变形,一般可采用下列方法:
(1)水箱法:
(2)混凝土一次浇筑法。
(3)浇筑混凝土时,可根据混凝土重量的变化,随时调整吊带高度。
(4)抬高挂篮的后支点法。
15.分期浇筑混凝土时,新旧混凝土的结合面应凿毛洗净,还应严格控制相邻两次混凝土浇筑的龄期差,一般在任何情况下不得大于20d
17.混凝土浇筑完毕后应进行养护,待养护达到设计强度的75%。
1B424037 熟悉桥梁上部结构顶推施工方法
一、概述
在水深、桥高以及高架道路等情况下,可省去大量施工脚手架,不中断桥下现有交通,可集中管理和指挥,高空作业少,施工安全可靠,同时可以使用简单的设备建造多跨长桥。
二、顶推法施工的主要工序
三、顶推施工中的施工要点
(一)顶推法临时支墩的施工
1.对于跨径大于50m的梁桥宜设置临时支墩,设置时应综合桥下交通、通航、工程量、施工难易程度、拆除方案等加以考虑。
2.临时支墩应能承受顶推过程中最大的竖直荷载,不应发生沉陷。
4.临时墩的墩基可采用混凝土浅基础、打人桩或钻孔灌注桩,墩身一般设计成能够重复使用的构件,可采用钢结构、装配式钢筋混凝土结构或现浇钢筋混凝土结构,使之易于装拆。
由于钢结构临时墩在荷载作用和温度变化下变形较大,一般较少采用,更多采用的是用滑升模板浇筑的混凝土薄壁空心墩、混凝土预制板、预制板拼砌的空心墩或混凝土板和轻便钢架组成的框架临时墩。
(二)梁段顶推施工
3.采用单点或多点水平一竖直千斤顶方式顶推时,水平千斤顶的实际总顶推力不应小于计算顶推力的2倍。
111424038 熟悉桥梁上部结构缆索吊装施工方法
一、概况
在峡谷或水深流急的河段上,或在通航的河流上需要满足船只的顺利通行,缆索吊装由于具有跨越能力大,水平和垂直运输机动灵活,适应性广,施工比较稳妥方便等优点,在拱桥施工中被广泛采用。
二、吊装方法和要点
(一)缆索吊装施工序
缆索吊装施工工序为:在预制场预制拱肋(箱)和拱上结构,将预制拱肋和拱上结构通过平车等运输设备移运至缆索吊装位置,将分段预制的拱肋吊运至安装位置,利用扣索对分段拱肋进行临时固定,吊装合龙段拱肋,对各段拱肋进行轴线调整,主拱圈合龙,拱上结构安装。
(二)施工中的注意要点
(2)索扣
试拉扣索是悬挂拱肋的主要设备,因此必须通过试拉来确保其可靠性。
其试拉方法是可将两岸的扣索用卸甲连接起来,收紧收紧索进行对拉。
这样可全面检查扣索、扣索收紧索、扣索地锚及动力装置等是否满足要求。
