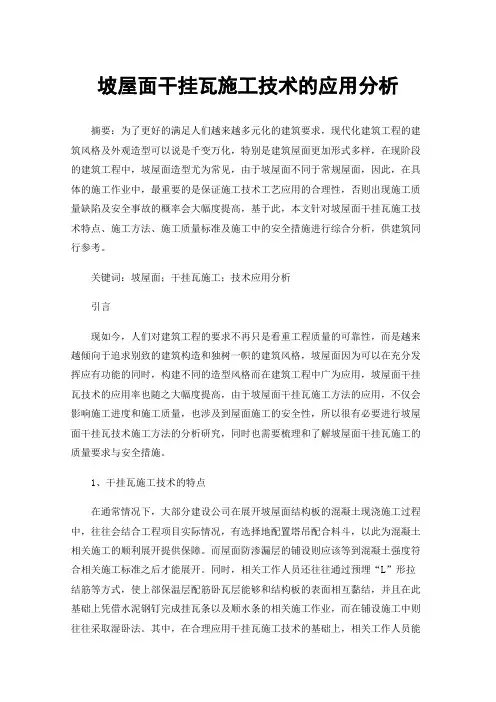

坡屋面干挂瓦施工技术的应用分析摘要:为了更好的满足人们越来越多元化的建筑要求,现代化建筑工程的建筑风格及外观造型可以说是千变万化,特别是建筑屋面更加形式多样,在现阶段的建筑工程中,坡屋面造型尤为常见,由于坡屋面不同于常规屋面,因此,在具体的施工作业中,最重要的是保证施工技术工艺应用的合理性,否则出现施工质量缺陷及安全事故的概率会大幅度提高,基于此,本文针对坡屋面干挂瓦施工技术特点、施工方法、施工质量标准及施工中的安全措施进行综合分析,供建筑同行参考。
关键词:坡屋面;干挂瓦施工;技术应用分析引言现如今,人们对建筑工程的要求不再只是看重工程质量的可靠性,而是越来越倾向于追求别致的建筑构造和独树一帜的建筑风格,坡屋面因为可以在充分发挥应有功能的同时,构建不同的造型风格而在建筑工程中广为应用,坡屋面干挂瓦技术的应用率也随之大幅度提高,由于坡屋面干挂瓦施工方法的应用,不仅会影响施工进度和施工质量,也涉及到屋面施工的安全性,所以很有必要进行坡屋面干挂瓦技术施工方法的分析研究,同时也需要梳理和了解坡屋面干挂瓦施工的质量要求与安全措施。
1、干挂瓦施工技术的特点在通常情况下,大部分建设公司在展开坡屋面结构板的混凝土现浇施工过程中,往往会结合工程项目实际情况,有选择地配置塔吊配合料斗,以此为混凝土相关施工的顺利展开提供保障。
而屋面防渗漏层的铺设则应该等到混凝土强度符合相关施工标准之后才能展开。
同时,相关工作人员还往往通过预埋“L”形拉结筋等方式,使上部保温层配筋卧瓦层能够和结构板的表面相互黏结,并且在此基础上凭借水泥钢钉完成挂瓦条以及顺水条的相关施工作业,而在铺设施工中则往往采取湿卧法。
其中,在合理应用干挂瓦施工技术的基础上,相关工作人员能够实现以下几项目标:第一、使坡屋面的保温层黏结性得到大幅度提升,进而增加保温层的稳定性,将其坠落风险控制在最小限度内。
第二、能够防护屋面的第二层防水材料,以此减少其发生渗水问题的概率。
斜屋面干挂法施工方法1 简介本项目中坡屋面瓦采用干挂法施工。
传统的挂瓦方法是在屋面结构施工阶段,每隔一段时间抛掉钢筋,突破结构的防水层、保温层、保护层等层。
加固头作为稳定的底点,用于抵抗斜屋面各层的横向滑动。
屋面干挂法用角钢固定各层,瓦片用镀锌铁丝穿过瓦片的预留孔,绑在挂瓦条上。
扣以固定。
传统的挂瓦脊瓦采用砂浆卧瓦,屋面干挂方式是用角钢和成品支撑木支架支撑脊瓦。
2 施工方法特点2.0.1通过在防水层上加角钢,在角钢与防水层接触面涂刷密封油,保证防水层的密封性能,屋面瓦层、屋面细石混凝土加固层、绝缘板层和其他层不滑动或向下移动。
2.0.2对于通风屋顶,需要在脊瓦处加支架,以保证整体瓦顶架空和瓦顶基层有空气流通,并保证房子的顶层冬暖夏凉夏季,满足节能要求2.0.3由于瓦需要在屋脊处切割,所以干挂屋瓦在切割位置不易固定,采用防风扣固定屋脊处的檐口和断瓦,确保固定牢固.3 适用范围这种方法适用于坡度较大的坡屋面各层的固定和瓦屋面瓦的固定。
4 工艺原理采用角钢和脊瓦扣,防止屋面各层滑动,保护屋面防水技术;干挂法采用防风扣将切割瓦和防风吊瓦固定在屋檐檐口处。
使用完成的支撑木支架固定脊瓦。
5 施工流程及操作要点5.1 施工工艺流程斜屋面挂瓦施工流程如下,具体方法如下图所示:钢筋混凝土结构层→30厚DS砂浆找平层→3+4厚弹性体SBS改性沥青防水卷材→60厚挤塑聚苯板保温层→50厚C20钢筋混凝土保护层→镀锌水条→镀锌瓦筋→挂瓦图5.1-1 坡屋面挂瓦施工流程示意图5.2施工作业要点5.2.1熨平板找平层为30厚1:3水泥砂浆找平层。
在泛水的拐角处,找平层要倒圆角,半径为50。
一、找平层操作流程基层清理→灰饼加固抹灰→找平层铺贴→找平层抹灰→养护。
1)找平层施工前,将基层表面的灰烬、杂物等杂物清理干净。
2)根据设计坡度要求,打标高线,拉线找坡,贴灰饼,沿排水方向打筋1.5m。
3) 施工前,在板面洒水稍润,扫一抹水泥浆,随同铺上水泥砂浆,用大条尺调平筋高,用木镘。
大坡度斜屋面干挂瓦施工工法大坡度斜屋面干挂瓦施工工法是一种适用于大坡度斜屋面的瓦片干挂施工方法。
该工法采用了特殊的工艺原理和施工工艺,能够确保施工过程中的质量和安全,并具有较高的经济性。
一、前言大坡度斜屋面干挂瓦施工工法是为了解决传统施工方法在大坡度斜屋面上应用困难的问题而提出的。
传统的斜屋面瓦片施工需要使用胶合剂固定瓦片,但在大坡度斜屋面上,由于重力和水力的作用,瓦片容易松动、掉落,影响施工质量和安全。
因此,研发一种适用于大坡度斜屋面的瓦片干挂施工方法具有重要意义。
二、工法特点大坡度斜屋面干挂瓦施工工法的特点如下:1. 瓦片采用干挂方式进行固定,不需要使用胶合剂,减少了施工成本;2. 采用特殊的瓦片连接系统,确保瓦片之间的连接牢固,增加了瓦片的稳定性;3. 施工过程简单快速,提高了施工效率;4. 适用于大坡度斜屋面,能够满足不同坡度的斜屋面需求;5. 瓦片干挂施工后,能够有效防水、防风、防雨,提高了施工质量和工程使用寿命。
三、适应范围大坡度斜屋面干挂瓦施工工法适用于各种类型的大坡度斜屋面,如住宅建筑、商业建筑等。
根据瓦片的形状和设计要求,可以满足不同的斜屋面需求。
四、工艺原理大坡度斜屋面干挂瓦施工工法的工艺原理是通过特殊的瓦片连接系统和施工工艺,确保瓦片之间的连接牢固,增加瓦片的稳定性。
工法采用了特殊的瓦片连接器,将瓦片与屋面结构连接起来,形成一个整体。
同时,在施工过程中采取了多种技术措施,如合理选择瓦片材质、设计合理的瓦片连接系统等,保证了施工过程中的质量和安全。
五、施工工艺大坡度斜屋面干挂瓦施工工法的施工工艺分为以下几个阶段:1. 施工准备:包括施工人员组织、施工材料采购、施工机具设备准备等;2. 屋面准备:对屋面进行清洁、测量、定位等工作;3. 安装瓦片连接系统:按照设计要求安装瓦片连接系统,包括连接器的选择、连接器的安装等;4. 安装瓦片:按照设计要求安装瓦片,注意瓦片之间的间距、位置等;5. 质量检查:对施工过程中的质量进行检查,包括瓦片的牢固性、连接系统的稳定性等;6. 完工验收:对整个施工过程进行验收,确认施工达到设计要求。

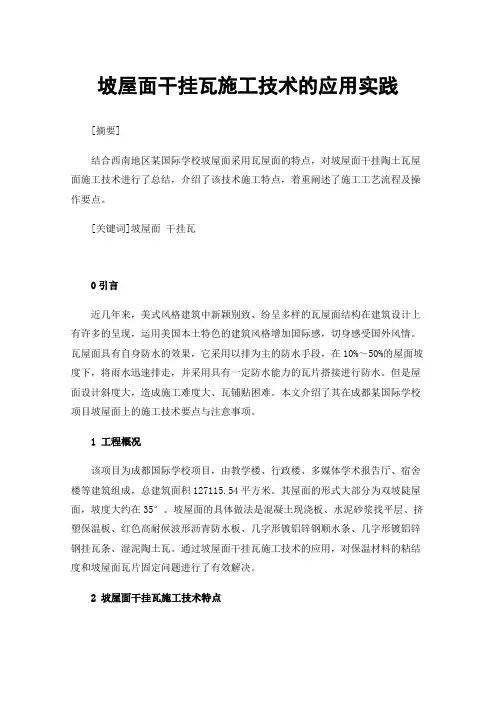

坡屋面干挂瓦施工技术的应用实践[摘要]结合西南地区某国际学校坡屋面采用瓦屋面的特点,对坡屋面干挂陶土瓦屋面施工技术进行了总结,介绍了该技术施工特点,着重阐述了施工工艺流程及操作要点。
[关键词]坡屋面干挂瓦0引言近几年来,美式风格建筑中新颖别致、纷呈多样的瓦屋面结构在建筑设计上有许多的呈现,运用美国本土特色的建筑风格增加国际感,切身感受国外风情。
瓦屋面具有自身防水的效果,它采用以排为主的防水手段,在10%~50%的屋面坡度下,将雨水迅速排走,并采用具有一定防水能力的瓦片搭接进行防水。
但是屋面设计斜度大,造成施工难度大、瓦铺贴困难。
本文介绍了其在成都某国际学校项目坡屋面上的施工技术要点与注意事项。
1工程概况该项目为成都国际学校项目,由教学楼、行政楼、多媒体学术报告厅、宿舍楼等建筑组成,总建筑面积127115.54平方米。
其屋面的形式大部分为双坡陡屋面,坡度大约在35°。
坡屋面的具体做法是混凝土现浇板、水泥砂浆找平层、挤塑保温板、红色高耐候波形沥青防水板、几字形镀铝锌钢顺水条、几字形镀铝锌钢挂瓦条、湿泥陶土瓦。
通过坡屋面干挂瓦施工技术的应用,对保温材料的粘结度和坡屋面瓦片固定问题进行了有效解决。
2坡屋面干挂瓦施工技术特点坡屋面现浇屋面结构板的混凝土到达强度要求后水泥砂浆找平,采用膨胀螺栓将保温板、沥青防水板和顺水条锚入屋面结构板,之后采用螺钉将挂瓦条固定顺水条上,最后采用螺钉将瓦片固定在挂瓦条上铺设。
1)克服屋面斜度大,施工难度大、瓦铺贴困难等特点。
2) 能够加大坡度屋面保温材料的粘结度,使其更加牢固的粘结在坡屋面上,避免下滑安全隐患的产生。
3)虽然斜坡屋面和瓦片自身坡度都具有自排水功能,但事实证明有很多斜屋面存在渗漏现象,本工程斜屋面增加沥青防水板与挤塑板保温板,保证屋面无渗漏现象,且满足现代建筑的节能要求。
4) 能够使瓦件更加牢固,彻底预防了瓦屋面在瓦件自重作用下产生的脱落现象。
5) 工艺具有先进性、安全性,可靠性极高,可以分组进行操作。
第1篇一、前言坡屋面挂瓦施工是建筑工程中常见的施工工艺之一,它关系到建筑物的美观、防水、保温等性能。
本方案旨在为坡屋面挂瓦施工提供一套科学、合理、高效的施工流程和质量控制措施。
二、施工准备1. 材料准备- 瓦材:根据设计要求选择合适的瓦材,如水泥瓦、琉璃瓦、彩钢瓦等。
- 防水材料:包括防水卷材、防水涂料等。
- 绝热材料:如岩棉板、聚苯板等。
- 钢筋:用于固定结构。
- 木材:用于制作屋架、檩条等。
- 螺丝、钉子:用于固定瓦片和其他材料。
- 测量工具:水准仪、卷尺、线锤等。
2. 工具准备- 电钻、螺丝刀、扳手等电动工具。
- 钢尺、墨斗、水平尺等测量工具。
- 斧头、锯子、锤子等手工工具。
- 混凝土搅拌机、水泥搅拌车等。
3. 人员准备- 指挥人员:负责整个施工过程的协调和指挥。
- 技术人员:负责施工技术和质量把控。
- 工人:负责具体的施工操作。
三、施工工艺1. 基础处理- 清理屋面:清除屋面上的杂物、灰尘等。
- 检查屋面结构:确保屋面结构牢固,无裂缝、渗漏等。
- 处理屋面防水层:如有防水要求,需对屋面进行防水处理。
2. 基层处理- 搭设脚手架:根据屋面高度和施工要求搭设脚手架。
- 放线定位:根据设计图纸进行放线定位,确定屋面尺寸和瓦片铺设位置。
- 铺设屋面基层:根据设计要求铺设屋面基层,如木基层、钢基层等。
3. 瓦片铺设- 预铺瓦片:根据设计要求预铺瓦片,确保瓦片尺寸和形状符合要求。
- 铺设瓦片:从屋面最低处开始向上铺设瓦片,确保瓦片紧密、平整。
- 防水处理:在瓦片铺设过程中,对屋面接缝处进行防水处理。
- 固定瓦片:使用螺丝、钉子等固定瓦片,确保瓦片牢固。
4. 檐口处理- 檐口防水:在檐口处铺设防水材料,确保檐口防水。
- 檐口瓦片铺设:在檐口处铺设瓦片,确保檐口美观。
5. 收尾工作- 清理现场:清理施工现场,确保现场整洁。
- 检查验收:对施工完成后的屋面进行检查验收,确保施工质量。
四、质量控制1. 材料质量控制- 确保瓦材、防水材料、绝热材料等材料的质量符合国家标准。
斜屋面干挂瓦施工方案斜屋面干挂瓦是一种传统而经典的屋面覆盖材料,具有美观、耐久和易维护等优点。
为了确保斜屋面干挂瓦的施工质量和效果,本文将详细介绍斜屋面干挂瓦的施工方案,以及其中的注意事项和步骤。
一、施工准备1.材料准备在施工前,需要准备好斜屋面干挂瓦所需的材料,包括挂件、瓦片、透气膜、隔离层等。
确保材料的质量和数量满足施工要求。
2.工具准备施工前需要准备好相应的工具,如铅垂线、横线器、电钻、锤子、气动枪等。
确保工具的正常使用和充分准备。
二、施工步骤1.基层处理在施工前,需要对屋面基层进行处理。
确保基层干燥、平整,没有明显的裂缝和松动现象。
必要时,可以进行修补和加固。
2.透气膜铺设在基层处理完毕后,按照斜屋面的坡度和面积大小,合理选择透气膜进行铺设。
透气膜的铺设要均匀、牢固,并确保与基层紧密贴合,避免空鼓。
3.安装挂件挂件的安装是斜屋面干挂瓦施工的重要一步。
根据设计要求和瓦片的规格,合理设置挂件的间距和位置。
挂件的安装要垂直于屋面,同时要与透气膜和基层有一定的间隙,便于排水和通风。
4.施工瓦片瓦片的施工是整个斜屋面干挂瓦施工的关键环节。
在施工时,要保持瓦片之间的水平和垂直,确保施工的整齐和一致。
瓦片的安装要和挂件紧密配合,避免空鼓和松动。
5.隔离层安装在施工瓦片后,需要进行一定的隔离层安装。
隔离层的作用是避免砂浆渗透到瓦片之间,同时保护透气膜和瓦片的完整。
隔离层的安装要平整、牢固,确保与瓦片贴合紧密。
6.砂浆填缝最后一步是砂浆的填缝。
选用质量好、高强度的砂浆进行填缝,填充松动和空鼓的地方,确保屋面的整体稳固和安全。
三、注意事项1.安全施工在施工过程中,要严格遵守安全操作规程,佩戴好安全防护用品,确保自身和他人的安全。
尤其在工作高处施工时,要做好防护措施,确保人身安全。
2.质量把关施工过程中,要对每个环节、每个步骤进行严格的质量把关。
确保材料和工艺的合格性,避免施工中出现质量问题。
3.施工调试施工完毕后,要进行一定的调试和检验工作。
坡屋面正置式防水干挂瓦成套系统施工工法一、前言在建筑工程中,屋面是非常重要的一部分,其防水性能直接关系到建筑的使用寿命和安全性。
坡屋面正置式防水干挂瓦成套系统施工工法是一种常用的屋面防水工法,具有很高的实用性和可靠性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例,以供读者参考和借鉴。
二、工法特点坡屋面正置式防水干挂瓦成套系统施工工法具有以下几个特点:1. 定位准确:该工法采用正置式防水干挂瓦成套系统,能够实现精确定位,确保屋面平整美观。
2. 施工便捷:工法实施简便,不需要太多复杂的施工设备和工具,施工效率高。
3. 抗风抗震性能好:该工法使用的砖瓦具有很好的抗风抗震性能,可以有效抵抗强风和地震等自然灾害。
4. 耐久性强:采用该工法施工的屋面具有良好的耐久性,能够有效防止水渗漏和渗透。
三、适应范围坡屋面正置式防水干挂瓦成套系统施工工法适用于各种建筑物的屋面,包括住宅、商业建筑、工业厂房等。
无论是新建还是翻修工程,均可以采用该工法进行施工。
四、工艺原理该工法的工艺原理是利用正置式防水干挂瓦成套系统,在屋面上进行逐层施工。
具体包括了以下几个步骤:1. 基础处理:对屋面基础进行清洁和处理,确保基础平整、无沉陷和破损等问题。
2. 防水层施工:在屋面基础上涂刷专用防水材料,形成均匀的防水层,防止水分渗透。
3. 层次搭建:根据设计要求和标高,在防水层上逐层搭建砖瓦结构,形成整体的屋面结构。
4. 瓦片安装:将干挂瓦砖逐一安装在砖瓦结构上,通过特殊的连接方式固定瓦片,保证安装牢固。
5. 瓦片连接和抹灰:通过粘结剂将瓦片之间的缝隙连接,然后进行抹灰处理,使屋面整体性更加稳固。
五、施工工艺1. 基础处理:清洁屋面基础,修补破损,涂刷防水处理。
2. 防水层施工:根据防水层材料的要求,进行涂刷或铺设。
3. 层次搭建:根据设计要求搭建屋面的砖瓦结构,包括木质框架和砖瓦墙。
坡屋面干挂平瓦施工工法坡屋面干挂平瓦施工工法一、前言坡屋面干挂平瓦施工工法是一种常用于建筑屋面覆盖的工法,它具备一定的工艺原理和施工阶段,可以有效提高施工效率和质量。
本文将对坡屋面干挂平瓦施工工法进行详细介绍。
二、工法特点坡屋面干挂平瓦施工工法具有以下特点:1. 工艺简单:施工工艺流程简单,适用于各类坡屋面施工。
2.施工效率高:干挂平瓦施工工法可以快速完成施工,节省施工时间。
3. 施工质量高:采用平整化、密实化的施工方法,保证瓦块的平整安装和大气密封性。
4. 施工成本低:干挂平瓦工法对材料和人力的需求少,施工成本较低。
三、适应范围坡屋面干挂平瓦施工工法适用于各类建筑,尤其适用于具备以下特点的项目:1. 坡屋面建筑:适用于坡度较小的屋面建筑。
2. 塔楼建筑:适用于高层建筑的屋面覆盖。
3. 保温隔热要求:适用于需要保温隔热的屋面建筑。
四、工艺原理施工工法与实际工程之间的联系主要体现在以下几个方面:1. 瓦片预处理:在实际工程中,需要对瓦片进行预处理,确保其表面平整。
2. 干挂平瓦施工:施工过程中,通过采用干挂的方式进行平瓦的安装,同时采取技术措施保证瓦片之间的连接紧密。
3. 外保温层施工:在施工过程中,需要将保温层与瓦片连接,确保屋面的保温隔热效果。
五、施工工艺干挂平瓦施工工法的施工过程主要包括以下几个阶段:1. 确定施工坡度和范围,预备工作。
2. 确定平瓦安装方式和布置,进行平瓦的预处理、划线和编号。
3. 进行平瓦的干挂安装,保持瓦片之间的间距和连接紧密。
4. 进行外保温层的施工,与平瓦进行连接,形成完整的屋面覆盖系统。
5. 进行验收和完工,对施工质量进行检查。
六、劳动组织干挂平瓦施工工法需要合理组织劳动力,确保施工过程顺利进行。
劳动组织应包括施工人员的分工、工作任务、协调配合等方面。
七、机具设备干挂平瓦施工工法所需的机具设备包括但不限于下列几种:1. 干挂平瓦安装架:用于固定和支撑瓦片的安装架。
坡屋面机制平瓦干挂施工方案1.施工前的准备工作1.1确定施工范围和方案根据设计图纸和相关规范,确定施工的范围和方案,包括施工面积、瓦片种类、瓦片布置方式等。
1.2搭设施工脚手架根据施工高度和施工范围,搭设施工脚手架,提供施工人员的安全工作平台。
2.材料准备2.1平瓦材料准备根据设计图纸和计划施工面积,准备好所需的平瓦材料,包括平瓦、水泥砂浆、防水材料等。
2.2工具准备准备好所需的施工工具,如铁锤、切割工具、水平仪、测量工具等。
3.平瓦干挂施工步骤3.1基层处理在施工前先对基层进行处理,确保基层平整、牢固,并涂上防水材料,以防止水分渗透和破坏。
3.2固定瓦片轴线在基层上固定瓦片的轴线,确定瓦片的铺设起点和方向,并进行测量和标记。
3.3瓦片切割和铺设将平瓦按照设计要求进行切割,保证瓦片的尺寸和形状准确。
然后使用水泥砂浆将瓦片固定在基层上,保持瓦片之间的间距均匀。
3.4定位和调整在铺瓦过程中,随时检查瓦片的定位和水平度,根据需要进行调整,确保铺设的平整度和美观度。
3.5固定和连接在铺设完成后,使用特殊的连接器将瓦片固定在基层上,增加瓦片的稳定性和牢固度。
4.施工质量控制4.1工艺要求根据设计要求和规范,严格按照工艺要求进行施工,确保平瓦的安装质量。
4.2瓦片间距控制瓦片之间的间距应平均且均匀,需要通过测量和调整来控制间距的准确度。
4.3瓦片平整度控制瓦片的平整度应符合设计要求,使用水平仪对瓦片进行检测和调整。
4.4瓦片固定牢固度控制使用连接器将瓦片与基层进行固定,确保瓦片的固定牢固,不易松动和脱落。
5.施工安全措施5.1施工人员的安全施工人员应佩戴安全帽、防护眼镜等个人防护装备,并严格遵守施工现场的安全规定。
5.2施工脚手架的安全施工脚手架应符合安全标准,经过专业人员的搭设和检查,确保施工人员的安全。
5.3施工现场的防护在施工现场设置警示标志,并采取必要的挡板和护栏等措施,防止材料和工具等物品掉落。
6.工程验收和质量评定6.1施工完成验收施工完成后,进行工程验收,检查平瓦的铺设质量和施工工艺是否符合要求。
坡屋面干挂法施工工法中图分类号:tu74 文献标识码:a 文章编号:1 前言:本工程在坡屋面瓦采用干挂法施工,传统挂瓦方式为在屋面结构施工阶段每隔一段距离甩出钢筋头,穿破结构防水层、保温层、保护层等各层,由甩出的钢筋头作为坡屋面各层抗侧滑移的稳固底点。
屋面干挂法利用角钢固定各层,瓦片采用镀锌铁丝穿过瓦片预留孔,绑扎在挂瓦条上,但是对于屋面边角处需裁瓦部位,瓦片上无孔,采用脊瓦搭扣进行固定。
传统挂瓦脊瓦采用砂浆卧瓦,屋面干挂法为采用角钢及成品托木支架支撑脊瓦。
2工法特点2.0.1通过在防水层上加设角钢的方法,并在角钢与防水层的接触面上刷密封油膏,保证防水层的封闭性能好,并且保证了屋面挂瓦层、屋面细石混凝土配筋层、保温板层等各层的不下滑、下移。
2.0.2对于通风屋面,需在脊瓦处加设支架,保证整体瓦屋面架空与瓦屋面的基层有空气的流通,而保证住宅顶层冬暖夏凉,满足节能要求2.0.3由于屋面瓦在屋脊部位需要裁切,其干挂屋面瓦在裁切部位不容易固定,采用防风搭扣固定檐口、屋脊处碎瓦,保证其固定牢固。
3适用范围:本工法适用于坡度较大的坡屋面的各层固定及瓦屋面的瓦块固定。
4工艺原理:利用角钢及脊瓦搭扣防止屋面各层滑移及保护屋面防水技术;干挂法施工利用防风搭扣固定裁瓦及屋面檐口处防风掀瓦;利用成品托木支架对脊瓦进行固定。
5施工工艺流程及操作要点5.1施工工艺流程50厚ds砂浆找平层→1.5厚js防水层→20厚ds砂浆找平层→sbs改性沥青防水卷材→55厚挤塑聚苯板→配筋混凝土→镀锌顺水条→镀锌挂瓦条→挂瓦5.2施工操作要点5.2.1找平层找平层做法为50厚1:3水泥砂浆找平层。
泛水转角处,找平层应做成半径50的圆角。
1.材料与施工工具:水泥、砂;工具:大小平锹、铁板、铁抹子、木抹子、木杠等。
2.作业条件基层应坚实、干燥,具有一定强度;清洁干净,表面无浮土、砂粒等污物;3.操作工艺基层清理→冲筋贴灰饼→找平层摊铺→找平层抹压→养护。

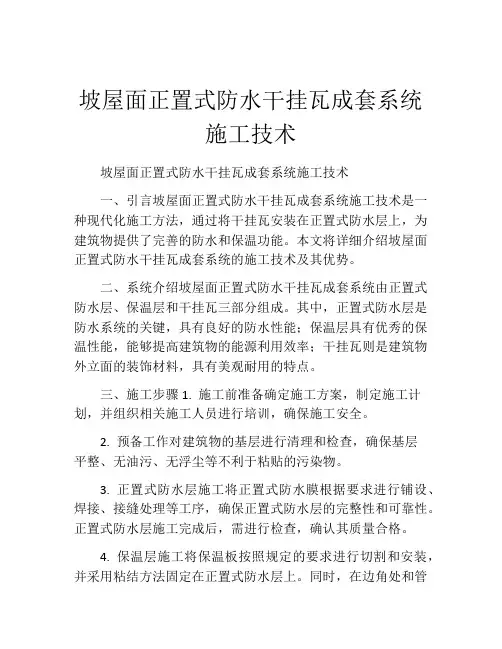

坡屋面正置式防水干挂瓦成套系统施工技术坡屋面正置式防水干挂瓦成套系统施工技术一、引言坡屋面正置式防水干挂瓦成套系统施工技术是一种现代化施工方法,通过将干挂瓦安装在正置式防水层上,为建筑物提供了完善的防水和保温功能。
本文将详细介绍坡屋面正置式防水干挂瓦成套系统的施工技术及其优势。
二、系统介绍坡屋面正置式防水干挂瓦成套系统由正置式防水层、保温层和干挂瓦三部分组成。
其中,正置式防水层是防水系统的关键,具有良好的防水性能;保温层具有优秀的保温性能,能够提高建筑物的能源利用效率;干挂瓦则是建筑物外立面的装饰材料,具有美观耐用的特点。
三、施工步骤1. 施工前准备确定施工方案,制定施工计划,并组织相关施工人员进行培训,确保施工安全。
2. 预备工作对建筑物的基层进行清理和检查,确保基层平整、无油污、无浮尘等不利于粘贴的污染物。
3. 正置式防水层施工将正置式防水膜根据要求进行铺设、焊接、接缝处理等工序,确保正置式防水层的完整性和可靠性。
正置式防水层施工完成后,需进行检查,确认其质量合格。
4. 保温层施工将保温板按照规定的要求进行切割和安装,并采用粘结方法固定在正置式防水层上。
同时,在边角处和管道孔口等位置采用专用保温材料进行处理,以确保保温效果的一致性。
5. 干挂瓦施工将预制的干挂瓦安装在保温层上,通过铝合金龙骨固定,确保瓦片的平整和牢固度。
同时,特别注意干挂瓦之间的缝隙与接缝处的处理,以确保防水性能。
6. 工程验收工程完成后,进行验收,检查系统的整体质量和完整性,确认施工质量合格后,方可交付使用。
四、技术优势1. 防水性能优良:正置式防水层具有良好的防水性能,能够有效地防止水渗透,确保建筑物的干燥和牢固。
2. 保温效果显著:通过保温层的设计和施工,能够提供良好的保温效果,降低建筑物的能耗,减少供暖和制冷的费用。
3. 环保节能:系统采用环保材料制作,不含有害物质,对环境友好,符合现代建筑的节能要求。
4. 维护方便:系统施工简单方便,干挂瓦安装牢固,不易损坏,维护成本低。
坡屋面机制平瓦干挂施工方案在建筑施工中,坡屋面的施工一直是一个关键环节。
而采用机制平瓦干挂的方式进行施工,不仅可以提高施工效率,还能够确保工程质量。
下面将介绍一种坡屋面机制平瓦干挂的施工方案,希望对相关行业同行有所帮助。
1. 准备工作在进行坡屋面机制平瓦干挂施工之前,首先要做好准备工作。
具体包括: - 准备必要的施工设备和工具,如吊篮、搭棚等; - 针对工程特点,设计合适的施工方案; - 调查并清理工地环境,确保施工区域清洁、安全。
2. 瓦片加工在进行坡屋面机制平瓦干挂施工前,需要对瓦片进行加工。
具体步骤如下: -将原材料瓦片切割为合适的尺寸,保证瓦片质量; - 对瓦片进行喷涂处理,增强其防水性能; - 检查瓦片尺寸、平整度等指标,确保各项质量要求达标。
3. 砌筑基层进行坡屋面机制平瓦干挂施工时,首先要进行基层的砌筑。
具体步骤如下: -清理基层表面,确保平整、干净; - 使用水泥砂浆进行基层砌筑,厚度均匀,牢固可靠; - 在砌筑过程中进行验收,确保基层符合要求。
4. 瓦片安装接下来是瓦片的安装过程。
具体步骤如下: - 在基层表面均匀涂抹瓦片胶,以保证瓦片与基层粘接牢固; - 从下往上逐层安装瓦片,注意保持瓦片之间的间距一致; - 使用专用工具对瓦片进行定位,确保安装效果平整美观。
5. 整体验收在完成坡屋面机制平瓦干挂施工后,需要进行整体验收。
具体工作包括: - 对施工现场进行清理,清除杂物和垃圾; - 对屋面进行细致检查,确保瓦片安装牢固、平整、整体效果符合设计要求; - 进行安全检查,确保屋面施工符合安全规范。
结语通过以上步骤的施工,坡屋面机制平瓦干挂施工可以保证施工效率和工程质量,是一种值得推广的施工方式。
希望今后在坡屋面施工中能够借鉴这一方案,提高施工质量,保障建筑安全。
坡屋面木龙骨挂瓦施工工法坡屋面木龙骨挂瓦施工工法一、前言坡屋面木龙骨挂瓦施工工法是一种常用的屋面瓦施工方法,它将瓦片直接挂在木龙骨上,使整体结构牢固且不易受外部因素破坏。
本文将详细介绍这一工法的特点、适应范围、工艺原理、施工工艺、劳动组织,机具设备、质量控制、安全措施、经济技术分析以及一些工程实例。
二、工法特点坡屋面木龙骨挂瓦施工工法的特点如下:1. 结构牢固:木龙骨具有较强的承重能力,能够有效支撑瓦片的重量和外部压力,使屋面结构稳定可靠。
2. 耐久性好:挂瓦的方式使瓦片之间有一定的间隙,使得瓦片之间能够有空气流通,有利于污水排放和屋面的干燥,延长屋面的使用寿命。
3. 施工周期短:相比其他屋面瓦施工工法,坡屋面木龙骨挂瓦施工工法的施工周期较短,能够有效节省工期。
4. 施工成本低:相对于其他屋面瓦的施工工法,坡屋面木龙骨挂瓦施工工法的施工成本较低,适用于项目预算有限的工程。
三、适应范围坡屋面木龙骨挂瓦施工工法适用于以下项目:1. 住宅建筑:用于住宅建筑的坡屋面,如别墅、公寓等。
2.商业建筑:适用于商业建筑的屋面,如商铺、写字楼等。
3.工业建筑:可用于工业建筑的屋面,如工厂、仓库等。
四、工艺原理坡屋面木龙骨挂瓦施工工法的工艺原理是将瓦片直接挂在木龙骨上,形成坡屋面结构。
具体的工艺原理包括以下几个方面:1. 设计:根据屋面结构和荷载要求,进行合理的设计,确定木龙骨的尺寸和间距,并考虑瓦片的类型和重量。
2. 搭建木龙骨:根据设计要求,按照一定的间距和尺寸搭建木龙骨,保证其坚固牢靠。
3. 固定瓦片:将瓦片挂在木龙骨上,根据木龙骨的间距进行定位,使用适当的固定工具,如钉子、螺丝等,使瓦片固定在位。
4. 瓦片间隙处理:根据设计要求,对瓦片之间的间隙进行处理,以保证屋面的防水性能。
五、施工工艺坡屋面木龙骨挂瓦施工工艺包括以下几个施工阶段:1. 木龙骨搭建:按照设计要求,一层一层地搭建木龙骨,采用木材或钢结构,并保证其水平度和垂直度。
坡屋面钢龙骨平板瓦干挂施工工法坡屋面钢龙骨平板瓦干挂施工工法一、前言坡屋面钢龙骨平板瓦干挂施工工法是一种在坡屋面上使用钢龙骨和平板瓦进行干挂施工的工程技术。
通过将平板瓦挂载在钢龙骨上,来完成坡屋面的瓦面覆盖,不仅提升了施工质量和速度,也增加了屋面的美观性和耐久性。
二、工法特点1. 灵活性:能够适应各种坡度的屋面,并能满足不同设计要求的屋面形状。
2. 结构稳固:采用钢龙骨作为支撑结构,能够承受较大的风压和雨水的冲击,保证屋面的稳定性。
3. 施工速度快:利用干挂施工工法,不需要使用砂浆施工,可以大大减少施工时间和人力资源。
4. 节约成本:相较于传统的施工工法,干挂施工不仅省去了砂浆等材料的成本,而且减少了废料产生,降低了施工成本。
三、适应范围该工法适用于各类屋面构造,包括住宅、商业建筑、工厂等。
不仅适应于新建工程,也可以应用于屋面改造和翻修。
四、工艺原理该工法的基本原理是通过钢龙骨将平板瓦固定在屋面上。
首先在屋面上铺设好钢龙骨,然后将平板瓦使用专用固定件固定在钢龙骨上,最后进行收口处理,以确保整个屋面的密封性。
五、施工工艺1. 设计方案:根据实际工程需求,制定出具体的施工方案,包括屋面形状、面积和坡度等参数的计算与确定。
2. 材料准备:准备好所需的钢龙骨、平板瓦、固定件等施工材料,并进行质量检验。
3. 钢龙骨安装:根据设计方案,在屋面上安装好钢龙骨,确保其位置准确、水平稳固。
4. 平板瓦安装:将平板瓦使用固定件固定在钢龙骨上,保持平整且间隙均匀。
5. 收口处理:对平板瓦的接缝部位进行收口处理,确保屋面的密封性和美观性。
六、劳动组织施工过程中需要合理组织人员,分配工作任务,保证施工进度和质量。
七、机具设备施工过程中需要使用的机具设备包括钢龙骨安装工具、平板瓦固定件等。
八、质量控制在施工过程中,要根据设计要求和标准进行质量检验,保证施工过程的准确性和质量。
九、安全措施施工中要注意安全事项,包括搭建安全防护网、佩戴个人防护用品等,以确保施工人员的安全。
屋面瓦施工工艺(干挂法)一、工程概况工程名称:工程位置:建设单位:屋面瓦面积:㎡1、施工特点屋面瓦工程,要保证设计的创意,在较短时间完工并达到业主满意,工程质量经得起时间的考验,必须要制定详尽完善的施工方案和保证措施,着重抓好材料、工艺和工序安排,使三者的关系协调有秩,在良好的质量体系和管理措施控制下,与其它专业密切配合,保证施工时有序,交工时有章,才能做到业主、设计、监理、和施工单位四方满意。
2、工作重点2.1 采用项目经理负责制管理施工。
选派经验丰富,有类似工程施工经验的施工管理人员及劳务人员。
2.2 做好材料进场前的准备工作,根据设计图纸认真核算工程量并上报甲方,以便甲方提前进行屋面瓦主材的采购,安排专人负责现场材料的接收、保管,严格控制材料损耗。
2.3 根据技术要求组织辅材、配件的材料的采购,保证施工顺利进行。
2.4 制定严格的施工工艺流程和质量控制方案,保证施工质量2.5 科学划分相对的独立的施工段,化整为零,流水作业,保证工期。
2.6 对施工过程中各工种交叉作业之间、各专业之间关系的协调提出方案。
二、施工方案要求:1、材料准备设计时为保证其效果,都会使用各种类型和不同规格的材料,因此材料供应是本次工程的重点控制对象和任务重心之一,做好材料供应保证材料质量并与甲方在材料交接、订货、协调上都将采取一些必要措施和控制办法来确保材料供应。
1.1 顺水条为 30mm*30mm。
1.2 挂瓦条为 30mm*20m,采用 60mm 长镀锌圆钉固定于顺水条上。
上下排之衫木顺水条、挂瓦条必须做沥青防腐处理。
1.3 对接甲方供应材料,落实材料供应。
对甲供屋面瓦进行清点盘查,平板屋面瓦的各种配套型瓦要齐全。
脊瓦、沟瓦、三通、封头瓦等要配置到位。
同时对瓦的色差进行控制。
1.4 项目部材料部分,具体负责收集材料现场信息,及时提供材料进场计划,积极组织辅材、配件的采购工作。
2、机械设备准备由于本工程,工期短、技术要求高、工作范围大、平行施工面广、交叉施工、故要求现场:(1)机械、机具数量充足(2)质量可靠(3)维修及时(4)电力保障四项基本条件。
坡屋面干挂平瓦施工工法坡屋面干挂平瓦施工工法一、前言坡屋面干挂平瓦施工工法是一种常用于坡屋面装饰的施工方法。
它以其简便、美观、经济等特点,受到了广泛的应用。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点坡屋面干挂平瓦施工工法具有以下特点:1. 干挂安装:瓦片通过挂板和固定夹具固定于屋面,无需使用粘结剂,简化了施工过程。
2. 高稳定性:干挂瓦片与结构墙体之间形成了坚固的结构连接,具有良好的抗风、抗震能力。
3. 耐候性强:采用优质陶瓷材料制成的瓦片具有很高的耐候性,能够适应各种复杂气候条件。
4. 美观大方:瓦片的表面可根据设计需要进行处理,色彩丰富,形状各异,能够满足不同建筑风格的需求。
5. 维护方便:由于瓦片单独安装,维修和更换也十分方便,不会对整体造成影响。
三、适应范围坡屋面干挂平瓦施工工法适用于各种屋顶坡度的建筑,无论是商业建筑、住宅建筑还是公共建筑,都可以采用该工法进行装饰。
同时,由于瓦片的表面处理方式多样,适用于各种风格的建筑设计。
四、工艺原理坡屋面干挂平瓦施工工法通过挂板和固定夹具,将瓦片固定于墙体上。
挂板是通过膨胀螺栓等方式与墙体进行连接,承受瓦片的重量和外部风荷载。
固定夹具是将瓦片与挂板固定连接的部件,有多种形式和材质可选。
通过合理的安装和固定方式,形成了稳固的屋面覆盖结构。
五、施工工艺1. 准备工作:对建筑结构进行检查,确定墙体的垂直度和平整度,准备所需的施工材料和机具设备。
2. 安装挂板:根据墙体结构类型,选择合适的挂板,并按照设计要求进行固定安装。
3. 固定夹具:根据瓦片的形状和大小,选择合适的固定夹具,并按照预定间距和排列方式进行固定。
4. 安装瓦片:将瓦片依次安装在固定夹具上,确保每块瓦片都牢固而平整。
5. 定位检查与调整:在安装过程中进行定位检查,对不合格的瓦片进行调整或更换。
6. 清扫和保护:施工完成后,对屋面进行清扫,清除施工过程中遗留的杂物,并进行保护。
