MATLAB的M文件编写及简单电力系统的仿真

Matlab中的电力系统仿真方法引言：随着电力系统的迅速发展和复杂性增加，电力系统仿真成为电力工程研究和设计的重要工具。

Matlab作为一种强大的数学计算工具，为电力系统仿真提供了丰富的功能和灵活性。

本文将探讨在Matlab中进行电力系统仿真的方法和技术，以及如何利用Matlab解决电力系统设计和优化的问题。

一、概述电力系统仿真是一种模拟电力系统运行和行为的技术，能够帮助分析和解决电力系统中的各种问题。

Matlab在电力系统仿真中具有广泛的应用，提供了强大的建模和计算功能。

利用Matlab进行电力系统仿真可以有效地模拟电力系统的运行和优化算法的性能，为电力系统的设计和运行提供重要参考。

二、电力系统建模在进行电力系统仿真之前，需要对电力系统进行准确的建模。

Matlab提供了各种建模工具和函数，可以用于描述电力系统中的各种元件和拓扑结构。

例如，可以使用Matlab的电路元件库模型化发电机、变压器、线路和负荷等元件，并使用节点和支路等数据结构描述电力系统的拓扑。

同时，Matlab还提供了用于构建电力系统模型的函数和工具箱，如Power System Toolbox和Simulink Power System Blockset。

这些工具提供了模型建立、参数设定和仿真运行等功能，方便用户创建和分析电力系统模型。

三、电力系统仿真技术1. 静态潮流计算静态潮流计算是电力系统仿真中常用的一种方法，用于研究电力系统的潮流分布和电压稳定性等问题。

Matlab提供了多种求解潮流计算的方法，例如基于牛顿-拉夫逊法的Power Flow Toolbox和基于改进迭代法的Fast-Decoupled Power Flow。

这些方法可以通过Matlab编程实现，计算电力系统中各节点的电压、相角和功率等参数。

利用这些计算结果，可以评估电力系统的稳定性、检测潮流拥挤和进行电力负荷分析等。

2. 动态稳定分析动态稳定分析是研究电力系统在暂态和稳态过程中的稳定性问题。

matlab_simulink电力系统建模与仿真大纲标题：MATLAB Simulink电力系统建模与仿真大纲正文：一、引言电力系统的建模与仿真是电气工程中的重要内容之一。

通过使用MATLAB Simulink工具，可以方便快捷地进行电力系统的建模与仿真，以评估系统性能、优化控制策略等。

本文将介绍电力系统建模与仿真的大纲，以帮助读者了解该领域的基本知识和相关技术。

二、电力系统建模1.电力系统概述：介绍电力系统的基本概念和组成部分，包括发电机、变压器、传输线路和负荷等。

2.电力系统参数：讲解电力系统中常用的参数，如电压、电流、功率等，并介绍如何进行测量和计算。

3.母线和节点建模：介绍母线和节点的概念，并详细说明如何进行建模和连接。

4.发电机建模：介绍发电机的建模方法，包括动态模型和静态模型。

5.变压器建模：讲解变压器的建模方法，包括理想变压器模型和实际变压器模型。

6.传输线路建模：介绍传输线路的建模方法，包括电气距离模型和传输线模型。

7.负荷建模：讲解负荷的建模方法，包括恒阻抗负荷模型和恒功率负荷模型。

三、电力系统仿真1.仿真模型的构建：介绍如何在MATLAB Simulink中构建电力系统仿真模型，包括模块的选择和参数的配置。

2.仿真参数的设置：讲解仿真参数的设置，包括仿真时间、步长等。

3.仿真结果的分析：说明如何对仿真结果进行分析，包括波形显示、频谱分析等。

4.仿真案例：通过几个典型的电力系统案例，演示如何进行建模和仿真，以及如何分析仿真结果。

四、总结本文简要介绍了MATLAB Simulink电力系统建模与仿真的大纲。

通过学习和实践，读者可以掌握电力系统建模与仿真的基本方法和技巧，并应用于实际工程中。

希望本文能为读者提供有益的指导，进一步探索和研究电力系统领域。

基于MATLAB的电力系统仿真摘要：目前，随着科学技术的发展和电能需求量的日益增长，电力系统规模越来越庞大，超高压远距离输电、大容量发电机组、各种新型控制装置得到了广泛的应用，这对于合理利用能源，充分挖掘现有的输电潜力和保护环境都有重要意义。

另一方面，随着国民经济的高速发展，以城市为中心的区域性用电增长越来越快，大电网负荷中心的用电容量越来越大，长距离重负荷输电的情况日益普遍，电力系统在人民的生活和工作中担任重要角色，电力系统的稳定运行直接影响的人们的日常生活。

随着电力系统的飞速发展和电网的日益扩大以及自动化程度的不断提高，电力系统中许多计算和控制问题日益复杂，从技术和安全上考虑直接进行电力试验可能性很小，因此迫切要求运用电力仿真来解决这些问题。

电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，可以帮助人们通过计算机手段分析实际电力系统的各种运行情况,从而有效了解电力系统概况。

本文根据电力系统的特点，利用MA TLAB的动态仿真软件Simulink搭建了含发电机、变压器、输电线路、无穷大电源等的系统的仿真模型，得到了在该系统主供电线路电源端发生三相短路接地故障并由故障器自动跳闸隔离故障的仿真结果，并分析了这一暂态过程。

通过仿真结果说明MA TIAB 电力系统工具箱是分析电力系统的有效工具。

关键词：电力系统；三相短路；故障分析；matlab仿真Electric Power System Simulation Base on MATLABAbstract：Now, with the development of science and techmology and the growing demand for eletrical energy, power systems get increasingly large and long-distance EHV power transmission, large capacity electric generating set, as well as the various new control devices have been widely used. This has important significance to rationally utilizing energy resources, making full use of the existing electric systems’ delivery potential and protecting the environment. On the other hand, with the fast growth of the national economy, city-centered regional power consumption is rising more and more rapidly, power demand in large electric system’laod centers is growing faster and faster, and long-distance and heavy-duty power transmission is more and more popular. Power system play an important part in people’s lives and work, power system and stable operation of a direct impact on the people’s daily life, with the rapid development of power systems and power grids is increasing with days and the degree of automation continuous improvement, many computing and control of the power system increasingly complex issues, it is impossioble to take a directThis paper base on the characteristics of the power system, using the software MATAB simulink built with generators,transformers,power line,such as the infinite power system simulation model, and has a simulation result of three-phase short-circuit fault which happen in the main power-supply line and the fault automatic tripping isolation by the three-phase fault, and analysis of this transient. The simulation results show MATLAB power system toolbox of the power system is an effective tool.Key words: Power system ；Three-phase short-circuit ；Fault analysis ；MATLAB simulation第一章绪论1.1 我国电力系统情况简介电力系统是由发电厂、电力网和电力负荷组成的电能生产、传输和转化的系统。

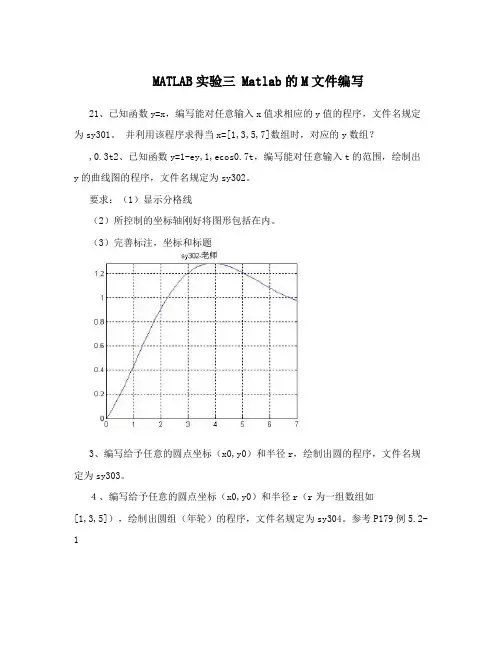

MATLAB实验三 Matlab的M文件编写
21、已知函数y=x，编写能对任意输入x值求相应的y值的程序，文件名规定为sy301。

并利用该程序求得当x=[1,3,5,7]数组时，对应的y数组？
,0.3t2、已知函数y=1-ey,1,ecos0.7t，编写能对任意输入t的范围，绘制出y的曲线图的程序，文件名规定为sy302。

要求：（1）显示分格线
（2）所控制的坐标轴刚好将图形包括在内。

（3）完善标注，坐标和标题
3、编写给予任意的圆点坐标（x0,y0）和半径r，绘制出圆的程序，文件名规定为sy303。

４、编写给予任意的圆点坐标（x0,y0）和半径r（r为一组数组如
[1,3,5]），绘制出圆组（年轮）的程序，文件名规定为sy304。

参考P179例5.2-1
5、计算1+3+5…+99 的值
6、编写M函数文件，将某班学生某门课的成绩为：60，75，85，96，52，36，86，56，94，84，77，用switch结构统计各分段的人数，并将各人数变为用优，良，中，及格和不及格
表示，统计人数和成绩变换都用子函数实现。

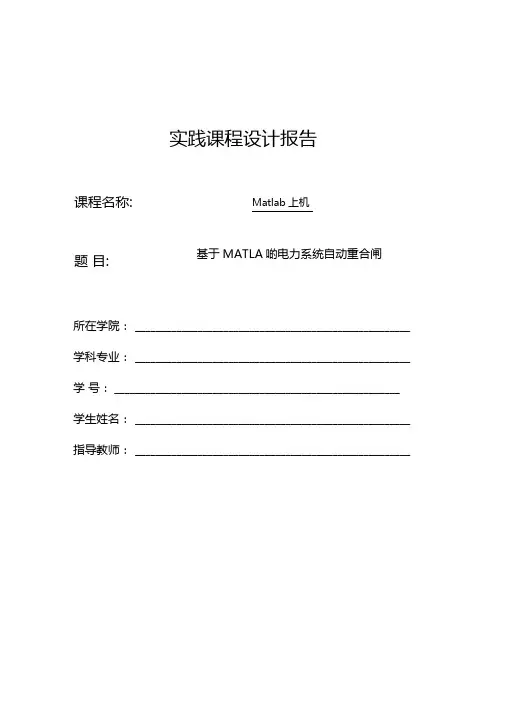

实践课程设计报告所在学院： _____________________________________________________ 学科专业： _____________________________________________________ 学 号： _______________________________________________________ 学生姓名： _____________________________________________________ 指导教师： _____________________________________________________课程名称: 题 目: Matlab 上机 基于MATLA 啲电力系统自动重合闸零一五年四摘要分析了单相自动重合闸的工作特性，并利用MATLAB软件搭建了 220kv电力系统的自动重合闸的仿真模型，模拟系统发生单相接地、三相相间短路故障，断路器跳闸后自动重合闸的工作过程。

关键词：电力系统自动重合闸MATLAB短路故障1弓I 言 ................................................................................................................................................ 1. 2模型中主要模块的选择和参数..................................................................................................... 2.2.1同步发电机模块.................................................................................................................. 2.2.2变压器模块......................................................................................................................... 2.2.3输电线路模块.......................................................................................................................3.2.3.1150km 线路模块.................................................................................................. 3.2.3.2100km 线路模块.................................................................................................. 4.2.1电源模块............................................................................................................................... 5.2.3负载模块............................................................................................................................... 6.2.3.1三相串联RLC负载Load1 (6)2.3.2三相串联RLC负载Load4 .................................................................................. 7.2.4断路器模块......................................................................................................................... 8.2.5测量模块............................................................................................................................... 9.2.6显示模块............................................................................................................................... 9.2.7其他模块............................................................................................................................... 9.2.8 仿真参数设置 (10)3仿真结果及波形分析 (10)3.1线路单相重合闸 (10)3.2线路三相重合闸 (12)总结 .................................................................................................................................................... 1.3 参考文献............................................................................................................................................ 1.4基于Matlab的电力系统自动重合闸1引言随着技术的发展，电力系统的规模越来越复杂。

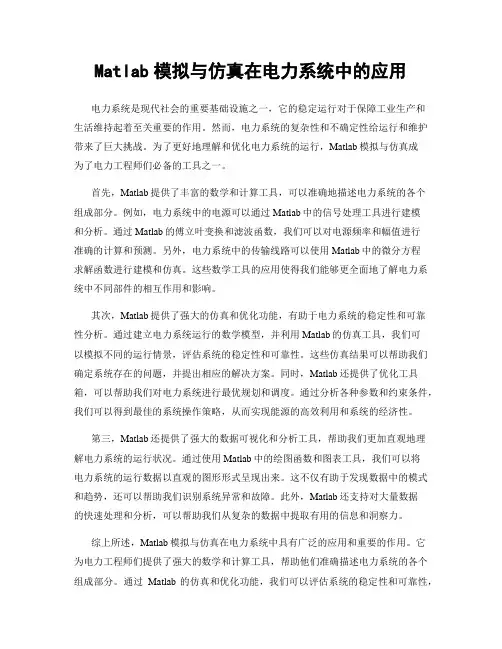

Matlab模拟与仿真在电力系统中的应用电力系统是现代社会的重要基础设施之一，它的稳定运行对于保障工业生产和生活维持起着至关重要的作用。

然而，电力系统的复杂性和不确定性给运行和维护带来了巨大挑战。

为了更好地理解和优化电力系统的运行，Matlab模拟与仿真成为了电力工程师们必备的工具之一。

首先，Matlab提供了丰富的数学和计算工具，可以准确地描述电力系统的各个组成部分。

例如，电力系统中的电源可以通过Matlab中的信号处理工具进行建模和分析。

通过Matlab的傅立叶变换和滤波函数，我们可以对电源频率和幅值进行准确的计算和预测。

另外，电力系统中的传输线路可以使用Matlab中的微分方程求解函数进行建模和仿真。

这些数学工具的应用使得我们能够更全面地了解电力系统中不同部件的相互作用和影响。

其次，Matlab提供了强大的仿真和优化功能，有助于电力系统的稳定性和可靠性分析。

通过建立电力系统运行的数学模型，并利用Matlab的仿真工具，我们可以模拟不同的运行情景，评估系统的稳定性和可靠性。

这些仿真结果可以帮助我们确定系统存在的问题，并提出相应的解决方案。

同时，Matlab还提供了优化工具箱，可以帮助我们对电力系统进行最优规划和调度。

通过分析各种参数和约束条件，我们可以得到最佳的系统操作策略，从而实现能源的高效利用和系统的经济性。

第三，Matlab还提供了强大的数据可视化和分析工具，帮助我们更加直观地理解电力系统的运行状况。

通过使用Matlab中的绘图函数和图表工具，我们可以将电力系统的运行数据以直观的图形形式呈现出来。

这不仅有助于发现数据中的模式和趋势，还可以帮助我们识别系统异常和故障。

此外，Matlab还支持对大量数据的快速处理和分析，可以帮助我们从复杂的数据中提取有用的信息和洞察力。

综上所述，Matlab模拟与仿真在电力系统中具有广泛的应用和重要的作用。

它为电力工程师们提供了强大的数学和计算工具，帮助他们准确描述电力系统的各个组成部分。

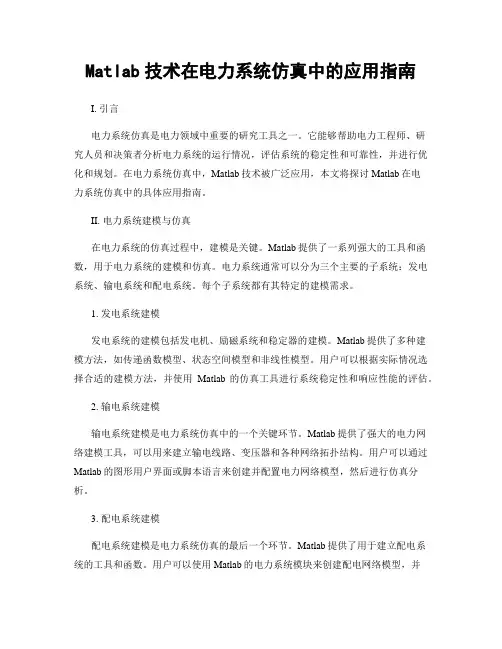

Matlab技术在电力系统仿真中的应用指南I. 引言电力系统仿真是电力领域中重要的研究工具之一。

它能够帮助电力工程师、研究人员和决策者分析电力系统的运行情况，评估系统的稳定性和可靠性，并进行优化和规划。

在电力系统仿真中，Matlab技术被广泛应用，本文将探讨Matlab在电力系统仿真中的具体应用指南。

II. 电力系统建模与仿真在电力系统的仿真过程中，建模是关键。

Matlab提供了一系列强大的工具和函数，用于电力系统的建模和仿真。

电力系统通常可以分为三个主要的子系统：发电系统、输电系统和配电系统。

每个子系统都有其特定的建模需求。

1. 发电系统建模发电系统的建模包括发电机、励磁系统和稳定器的建模。

Matlab提供了多种建模方法，如传递函数模型、状态空间模型和非线性模型。

用户可以根据实际情况选择合适的建模方法，并使用Matlab的仿真工具进行系统稳定性和响应性能的评估。

2. 输电系统建模输电系统建模是电力系统仿真中的一个关键环节。

Matlab提供了强大的电力网络建模工具，可以用来建立输电线路、变压器和各种网络拓扑结构。

用户可以通过Matlab的图形用户界面或脚本语言来创建并配置电力网络模型，然后进行仿真分析。

3. 配电系统建模配电系统建模是电力系统仿真的最后一个环节。

Matlab提供了用于建立配电系统的工具和函数。

用户可以使用Matlab的电力系统模块来创建配电网络模型，并进行负载流、短路分析、电能质量评估等仿真计算。

这些模型和仿真分析结果可以帮助用户评估配电系统的可靠性和效益。

III. 电力系统模拟与分析在电力系统仿真中，模拟和分析是非常重要的步骤。

Matlab提供了各种仿真和分析工具，用户可以利用这些工具来模拟电力系统的运行情况，并评估系统的性能。

1. 稳定性分析电力系统的稳定性是电力系统仿真中的一个关键指标。

Matlab提供了用于稳定性分析的工具，可以帮助用户评估电力系统的电压稳定性和频率稳定性。

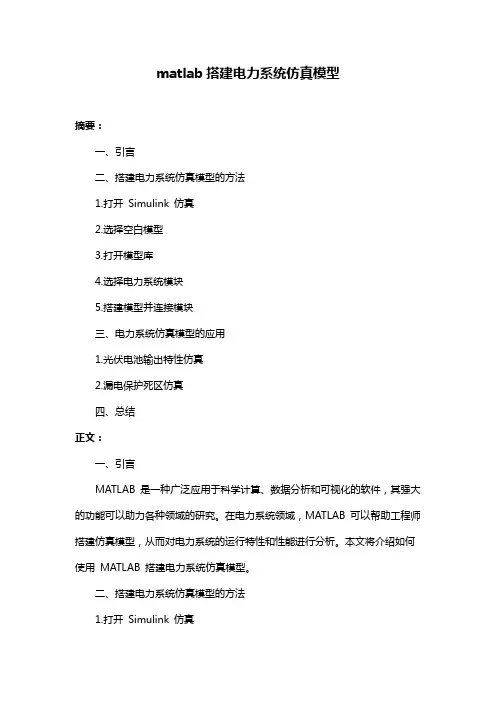

matlab搭建电力系统仿真模型摘要：一、引言二、搭建电力系统仿真模型的方法1.打开Simulink 仿真2.选择空白模型3.打开模型库4.选择电力系统模块5.搭建模型并连接模块三、电力系统仿真模型的应用1.光伏电池输出特性仿真2.漏电保护死区仿真四、总结正文：一、引言MATLAB 是一种广泛应用于科学计算、数据分析和可视化的软件，其强大的功能可以助力各种领域的研究。

在电力系统领域，MATLAB 可以帮助工程师搭建仿真模型，从而对电力系统的运行特性和性能进行分析。

本文将介绍如何使用MATLAB 搭建电力系统仿真模型。

二、搭建电力系统仿真模型的方法1.打开Simulink 仿真首先，需要打开MATLAB 软件，然后点击“Simulink”图标，打开Simulink 仿真环境。

2.选择空白模型在Simulink 中，选择“blank model”新建一个空白模型，这将帮助我们从零开始搭建电力系统仿真模型。

3.打开模型库在搭建模型过程中，我们需要使用MATLAB 提供的模型库。

点击“Model Library”打开模型库，选择“Power Systems”目录下的“power”和“systems”子目录。

4.选择电力系统模块在模型库中，我们可以找到各种电力系统相关的模块，如发电机、变压器、输电线路等。

选择需要的模块并拖拽到新建的模型中。

5.搭建模型并连接模块将所选模块按照电力系统的结构进行搭建，并使用连接线将它们连接起来。

例如，将发电机连接到变压器，再将变压器连接到输电线路等。

三、电力系统仿真模型的应用1.光伏电池输出特性仿真通过MATLAB 仿真，我们可以研究光伏电池的输出特性。

搭建光伏电池模型，设置光照强度、环境温度等参数，然后进行仿真，得到光伏电池的输出特性曲线。

2.漏电保护死区仿真漏电保护死区是指漏电保护器在某些条件下无法正常工作的现象。

通过MATLAB 仿真，我们可以模拟漏电保护死区的形成过程，从而分析其对电力系统的影响。

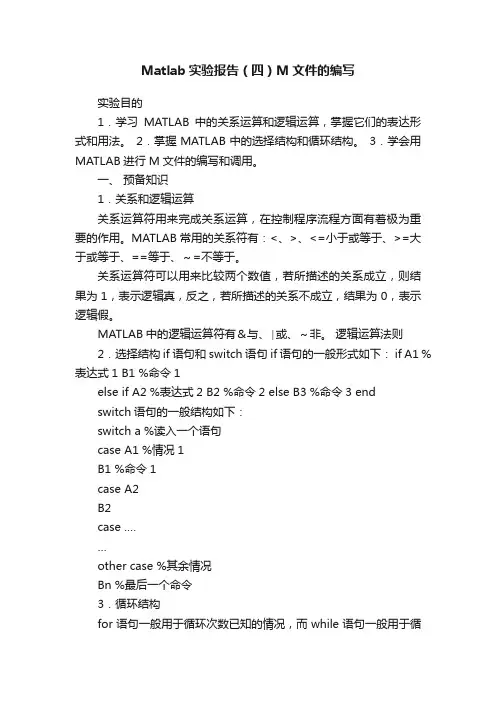

Matlab实验报告（四）M文件的编写实验目的1．学习MATLAB中的关系运算和逻辑运算，掌握它们的表达形式和用法。

2．掌握MATLAB中的选择结构和循环结构。

3．学会用MATLAB进行M文件的编写和调用。

一、预备知识1．关系和逻辑运算关系运算符用来完成关系运算，在控制程序流程方面有着极为重要的作用。

MATLAB常用的关系符有：<、>、<=小于或等于、>=大于或等于、==等于、～=不等于。

关系运算符可以用来比较两个数值，若所描述的关系成立，则结果为1，表示逻辑真，反之，若所描述的关系不成立，结果为0，表示逻辑假。

MATLAB中的逻辑运算符有＆与、∣或、～非。

逻辑运算法则2．选择结构 if语句和switch语句 if语句的一般形式如下： if A1 %表达式1 B1 %命令1else if A2 %表达式2 B2 %命令2 else B3 %命令3 endswitch语句的一般结构如下：switch a %读入一个语句case A1 %情况1B1 %命令1case A2B2case .……other case %其余情况Bn %最后一个命令3．循环结构for语句一般用于循环次数已知的情况，而while语句一般用于循环次数未知的情况。

for语句的格式为：for 变量=表达式命令1命令2…endwhile语句的格式为：while 表达式命令end预备知识实验内容与步骤1．创建一个矩阵，用函数all和any作用于该矩阵，比较结果。

创建一个矩阵a=[1,2,0,3;2,0,1,4];b=all(a),c=any(a),d=all(b),e=any(b)比较结果b=1 0 0 1c=1 1 1 1d=0e=1编写一个switch语句，判断输入数的奇偶性。

n=input(‘n=’);switch mod(n,2);case 1A=‘奇’，case 0A=‘偶’，otherwiseA=‘空’，End3．编写一个程序画出下列分段函数所表示的曲面，并用M文件存储。

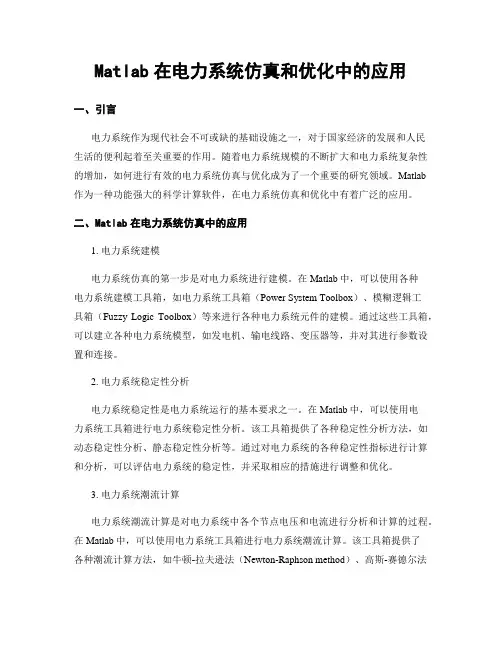

Matlab在电力系统仿真和优化中的应用一、引言电力系统作为现代社会不可或缺的基础设施之一，对于国家经济的发展和人民生活的便利起着至关重要的作用。

随着电力系统规模的不断扩大和电力系统复杂性的增加，如何进行有效的电力系统仿真与优化成为了一个重要的研究领域。

Matlab作为一种功能强大的科学计算软件，在电力系统仿真和优化中有着广泛的应用。

二、Matlab在电力系统仿真中的应用1. 电力系统建模电力系统仿真的第一步是对电力系统进行建模。

在Matlab中，可以使用各种电力系统建模工具箱，如电力系统工具箱（Power System Toolbox）、模糊逻辑工具箱（Fuzzy Logic Toolbox）等来进行各种电力系统元件的建模。

通过这些工具箱，可以建立各种电力系统模型，如发电机、输电线路、变压器等，并对其进行参数设置和连接。

2. 电力系统稳定性分析电力系统稳定性是电力系统运行的基本要求之一。

在Matlab中，可以使用电力系统工具箱进行电力系统稳定性分析。

该工具箱提供了各种稳定性分析方法，如动态稳定性分析、静态稳定性分析等。

通过对电力系统的各种稳定性指标进行计算和分析，可以评估电力系统的稳定性，并采取相应的措施进行调整和优化。

3. 电力系统潮流计算电力系统潮流计算是对电力系统中各个节点电压和电流进行分析和计算的过程。

在Matlab中，可以使用电力系统工具箱进行电力系统潮流计算。

该工具箱提供了各种潮流计算方法，如牛顿-拉夫逊法（Newton-Raphson method）、高斯-赛德尔法（Gauss-Seidel method）等。

通过对电力系统的潮流进行计算和分析，可以评估系统中各个节点的电压和功率，帮助系统运行人员进行决策和调整。

三、Matlab在电力系统优化中的应用1. 电力系统调度优化电力系统调度优化是指通过优化方法对电力系统的发电机出力、输电线路负荷分配等进行调整，使得发电成本最小、输电损耗最小、电压稳定性最好等目标得到最佳满足的过程。

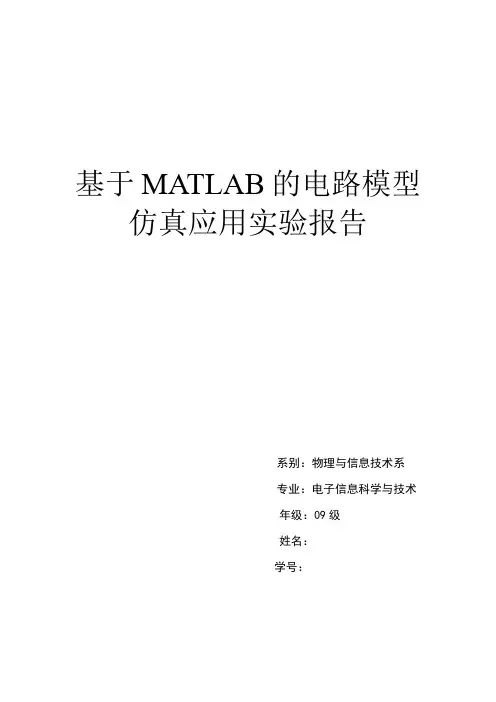

基于MATLAB的电路模型仿真应用实验报告系别：物理与信息技术系专业：电子信息科学与技术年级：09级姓名：学号：基于MATLAB的电路模型仿真应用实验指导书一、实验目的1、掌握采用M文件及SIMULINK对电路进行仿真的方法。

2、熟悉POWERSYSTEM BLOCKSET 模块集的调用、设置方法。

3．进一步熟悉M脚本文件编写的方法和技巧。

二、实验原理1、通过M文件实现电路仿真的一般仿真步骤为：(1)分析仿真对象——电路；（2）确定仿真思路——电路分析的方法；(2)建立仿真模型——方程；（3）根据模型编写出仿真程序；(3)运行后得到仿真结果。

2、采用SIMULINK仿真模型进行电路仿真可以根据电路图利用SIMULINK中已有的电子元件模型直接搭建仿真模块，仿真运行得到结果。

通过SIMULINK仿真模型实现仿真为仿真者带来不少便利，它免除了仿真者在使用M文件实现电路仿真时需要进行理论分析的繁重负担，能更快更直接地得到所需的最后仿真结果。

但当需要对仿真模型进行一定理论分析时，MATLAB的M 语言编程就有了更大用武之地。

它可以更令灵活地反映仿真者研究电路的思路，可更加灵活地将自身想法在仿真环境中加以验证，促进理论分析的发展。

因此，可根据自己的实际需要，进行相应的选择：采用SINMULIN模块搭建电路模型实现仿真非常直观高效，对迫切需要得到仿真结果的用户非常适用；当用户需要深刻理解及深入研究理论的用户来说，则选择编写M文件的方式进行仿真。

注意：本节实验的电路SINMULINK仿真原理，本节实验主要是应用提供的电路仿真元件搭建仿真模型，类似于传统仿真软件PSPICE的电路仿真方法。

采用SIMULINK进行电路仿真时元器件模型主要位于仿真模型窗口中SimPowerSystems节点下。

其中本次实验可能用到的模块如下：“DC Voltage Source” 模块：位于SimPowerSystems 节点下的“Electrical Sources”模块库中，代表一个理想的直流电压源；●“Series RLC Branch” 模块：位于SimPowerSystems 节点下的“Elements”模块库内，代表一条串联RLC 支路。

Matlab中的电力系统仿真与优化近年来，随着电力行业的迅速发展和电力系统的复杂化，对电力系统的仿真与优化需求越来越迫切。

Matlab作为一种强大的计算软件，具有丰富的工具箱和高效的数值计算能力，被广泛应用于电力系统的仿真与优化中。

本文将从电力系统仿真的基本原理、Matlab在电力系统仿真中的应用以及电力系统优化的方法等方面进行探讨。

一、电力系统仿真的基本原理电力系统仿真是指利用计算机模拟电力系统运行过程，获取系统中各个变量的数值解，并对系统进行分析和评估。

电力系统仿真的主要目的是研究系统中各类问题，如电压稳定性、功率流分布、短路电流计算等。

仿真模型一般由节点和支路组成，通过建立节点电压、电流和功率之间的各项方程，求解得到系统的各项参数。

电力系统仿真主要分为两类：时域仿真和频域仿真。

时域仿真是根据电力系统的动态方程建立数学模型，对电力系统的运行过程进行模拟。

频域仿真则是利用频域分析的方法，对电力系统的暂态过程和稳态过程进行分析，如频率响应和功率谱密度分析等。

二、Matlab在电力系统仿真中的应用Matlab作为一种功能强大的计算软件，为电力系统的仿真提供了丰富的工具箱和函数库，方便工程师进行电力系统仿真的建模与分析。

Matlab中的Power System Toolbox、Simulink和Simscape Power System等工具箱，为电力系统仿真提供了一体化的解决方案。

在Matlab中，通过Power System Toolbox可以方便地建立电力系统的模型，并对系统的各种参数进行求解和分析。

Power System Toolbox中提供了电力系统中常用的模型，如负荷模型、发电机模型、变电站模型等，可以快速搭建电力系统的仿真模型。

此外，Power System Toolbox还提供了各种电力系统的分析工具，如潮流计算、短路计算和稳定性分析等，可以对电力系统的各项指标进行评估。

Simulink是Matlab的另一个重要工具箱，用于模拟和仿真动态系统。

Matlab与电力系统仿真的结合应用方法电力系统是现代社会不可或缺的基础设施之一，而仿真技术在电力系统的设计、运行和控制中扮演着重要的角色。

作为一种强大的科学计算工具，Matlab在电力系统仿真中的应用不断被探索和拓展。

本文将介绍Matlab与电力系统仿真的结合应用方法，并探讨其中的一些关键问题。

一、Matlab在电力系统仿真中的基础应用Matlab作为一种强大的数值计算工具，可以方便地进行电力系统仿真。

首先，Matlab具有丰富的数学函数和工具箱，可以对电力系统的各种电气特性进行建模和分析。

其次，Matlab支持矩阵运算，能够高效地处理电力系统中的复杂运算和求解过程。

最后，Matlab还提供了友好的界面和图形化工具，方便用户进行结果的可视化和分析。

在电力系统仿真中，Matlab可以用来模拟电力网络的节点和支路，构建潮流计算模型，进行稳态和动态分析。

例如，可以通过Matlab编写代码，求解节点电压、线路功率以及发电机输出功率等参数，分析电力系统的潮流分布和功率平衡情况。

此外，Matlab还可以用于频率响应和电压稳定性等方面的仿真研究。

二、Matlab在电力系统故障分析中的应用电力系统故障是电力系统运行中常见的问题之一，故障分析对于保障电力系统的安全和可靠运行至关重要。

Matlab提供了许多故障分析的工具和方法，可以方便地进行故障模拟和分析。

首先，可以使用Matlab编写故障计算程序，模拟电力系统中的各种故障情况，包括短路故障、开路故障等。

通过仿真分析，可以计算出故障时的电流、电压等参数，进一步分析故障对电力系统的影响。

其次，利用Matlab的数据处理和可视化工具，可以对故障分析结果进行后续处理和展示。

例如，可以通过绘制曲线图、柱状图等方式，展示故障电流的变化趋势和故障时刻的特征。

这有助于工程师和研究人员对故障分析结果进行更深入的研究和理解。

三、Matlab在电力系统优化中的应用电力系统的运行、规划和优化是一个复杂的工程问题，需要综合考虑各种因素，并做出合理的决策。

使用Matlab进行电网仿真的技巧电力系统是现代社会不可或缺的基础设施之一，而电力系统的设计和运行需要通过仿真来验证其性能和稳定性。

Matlab是一种功能强大的数值计算软件，它提供了许多工具和函数，使得电网仿真变得更加容易。

本文将介绍一些使用Matlab 进行电网仿真的技巧，希望能够帮助读者更好地理解、分析和优化电力系统。

1. 电网建模在进行电网仿真之前，我们需要先对电网进行建模。

电网可以用节点和支路构成的图模型来表示。

节点表示电力系统中的各个设备或负载，支路表示节点之间的电气连接。

在Matlab中，我们可以使用节点-支路模型来描述电网，通过创建节点对象和支路对象来构建电网模型。

2. 电路方程的建立在电网仿真中，我们需要解电路方程来求解各个节点的电压和功率。

电路方程可以通过基尔霍夫电流法或基尔霍夫电压法建立。

对于大型电力系统，由于节点和支路的数量庞大，建立电路方程可能会变得复杂。

在这种情况下，我们可以借助Matlab的矩阵计算功能，使用矩阵方程来求解电路方程，简化计算过程。

3. 稳态和暂态分析电网仿真可以进行稳态和暂态分析。

稳态分析用于研究电网在不同负荷和故障条件下的工作状态。

而暂态分析则用于研究电网在发生故障后的过渡过程。

在Matlab中，我们可以通过设置电网的初始状态和外部条件，求解电路方程来进行稳态和暂态分析。

通过观察仿真结果，我们可以评估电网的性能和稳定性，并提出相应的优化方案。

4. 电力系统的可靠性评估电力系统的可靠性是衡量电网运行质量的重要指标。

在电力系统仿真中，我们可以通过引入概率模型和故障模型，对电网的可靠性进行评估。

Matlab提供了一些统计分析工具和函数，可以帮助我们对电网进行可靠性分析。

通过仿真结果，我们可以计算电网的可靠性指标，如平均停电时间和电气可用性，为电网规划和运行提供决策依据。

5. 电力系统的优化电力系统的运行优化是提高电网运行效率和经济性的重要手段。

在电力系统仿真中，我们可以通过引入优化算法和目标函数来优化电网的运行策略。

MATLAB大型作业1、编写matlab函数命令M文件，完成下列功能：（1）函数输入参数为正整数n，要求3<n<10，如果输入的参数不符合3<n<10，则给出提示；（2）生成n阶矩阵A；（3）生成n阶矩阵B，B的每个元素是对应位置上A矩阵元素的自然对数；（4）求矩阵B的所有对角线元素之和m；（5）返回值为矩阵B和m；（6）要求：进行上机编程，调试完成后将程序书写在大作业报告中、并加以注释，将调试结果抓图打印粘贴在大作业报告中。

解：1、M文件的编写：2、调试结果：2、一个50Hz的简单电力系统如下图所示，试在Simulink中建立仿真模型研究该系统性能。

k1系统建模要求如下：（1）发电机G采用“Synchronous Machine pu Fundamental”模型，变压器T采用“Three-Phase Transformer (Two Windings)”模型，输电线路L采用“Three-Phase Series RLC Branch”模型，负荷LD1、LD2采用“Three-Phase Parelell RLC Load”模型。

（2）发电机模型参数：采用预设模型，其中学号末位数字为1的同学使用编号为01的模型参数，学号末位数字为2的同学使用编号为02的模型参数，……，学号末位数字为0的同学使用编号为10的模型参数。

（3）变压器模型采用默认参数，副边电压10kV，但需要注意与发电机模型相匹配参数的设置（原边电压、频率等），变压器容量设置为发电机额定功率的1.2倍；（4）线路参数的设置原则：忽略电容，X/R=3，线路通过发电机额定功率时首末端压降约为0.05p.u.；（5）负荷模型采用默认参数，但需要注意与整个系统模型相匹配参数的设置（电压、频率等），负荷LD1容量设置为发电机额定功率的5％，LD2容量为发电机额定功率的30%，功率因数0.95。

（6）其他模块（如短路模拟、测量、示波、powergui等）的使用根据研究要求自行确定。

可编辑修改精选全文完整版基于Matlab的小型电力系统的建模与仿真一、实验目的电力系统的动态仿真研究将不能在实验室中进行的电力系统运行模拟得以实现。

在判定一个电力系统设计的可行性时，都可以首先在计算机机上进行动态仿真研究，它的突出优点是可行、简便、经济的。

本实验目的是通过MATLAB的simulink环境对一个典型的工厂供电系统进行仿真，以熟悉供电系统在发生各种短路故障时的分析方法并与课堂知识进行对比学习。

二、预习与思考1、建立仿真模型，对不同短路形式进行仿真，截取仿真结果图，补充报告中每个仿真图形的名称。

2 数值仿真实验结果与课堂推导结果有什么区别与联系？3 典型的短路形式包括几种？4 根据仿真结果，说明短路时零序电流存在的必要条件？三、MATLAB PSB简介Matlab PSB(Sim Power Systems)以simulink为运行环境，涵盖了电路、电力电子、电气传动和电力系统等电气学科中常用的基本元件和系统仿真模型，它主要由6个子模块库组成。

(1)电源模块库:包括直流电压源、交流电压源、交流电流源、可控电压源、可控电流源、三相电源、三相可编程电压源;(2)基本元件模块库:串联(并联)RLC/负载/支路、变压器(单相、三相等)、断路器和三相故障部分;(3)电力电子模块库:二极管、晶闸管、GTO、IGBT、MOSFET、理想开关以及各种电力电子控制模块;(4)电机模块库:励磁装置、异步电动机、同步电动机、直流电动机以及配套的电机测量部件;(5)测量仪器库:电流测量和电压测量等;通过以上模块可以完成.各种基本的电力电子电路、电力系统电路和电气传动电路，还可以通过其他模块的配合完成更高层次的建模，如风力发电系统、机器人控制系统等等。

四、仿真模型的设计和实现在三相电力系统中，大多数故障都是由于短路故障引起的，在发生短路故障的情况下，电力系统从一种状态剧烈变化到另一种状态，并伴随着复杂的暂态现象。

基于MATLAB的电力系统仿真技术研究引言：随着电力系统规模的不断扩大和电力负荷的不断增加，电力系统的安全和稳定运行变得尤为重要。

仿真技术是评估电力系统运行状况、优化电力系统配置以及解决系统故障的重要手段之一。

而基于MATLAB的电力系统仿真技术，由于其高度灵活、强大的数值计算能力和丰富的应用工具箱，成为了电力系统仿真领域中最为常用和受欢迎的工具之一。

一、MATLAB在电力系统仿真中的应用1. 电力系统模型的建立电力系统仿真的第一步是建立电力系统的数学模型，以描述电力系统中各个元件之间的关系和相互作用。

MATLAB提供了丰富的数据处理和数学建模工具，可以方便地将电力系统的各个元件（如发电机、变压器、线路等）抽象为数学模型，并通过线性方程组或非线性方程组来描述系统的运行规律。

2. 稳态和暂态分析基于MATLAB的电力系统仿真技术可以进行稳态和暂态分析，以验证电力系统在不同工作情况下的运行状态和稳定性。

稳态分析主要包括功率流计算、电压稳定限制计算等，而暂态分析则着重于电力系统的瞬态响应和稳定性评估。

MATLAB提供了强大的数值计算和解算器工具，可以帮助工程师高效准确地进行稳态和暂态仿真分析。

3. 阻尼器和控制器设计电力系统中的振荡和不稳定性是影响电力系统安全和稳定运行的重要因素。

基于MATLAB的电力系统仿真技术可以帮助工程师设计和优化阻尼器和控制器，以提高电力系统阻尼和稳定性。

MATLAB提供了丰富的控制系统设计和分析工具箱，例如控制系统工具箱、优化工具箱等，可用于系统建模、控制器设计和参数优化等。

二、基于MATLAB的电力系统仿真技术的优势和挑战1. 优势：（1）灵活性：MATLAB提供了丰富的建模、分析和可视化工具，使得电力系统仿真可以灵活地应对不同的问题和需求。

工程师可以根据具体情况定制电力系统的仿真模型和仿真方案。

（2）高效性：MATLAB具有强大的数值计算和算法解算能力，能够高效地处理大规模的电力系统仿真问题。
