目录直流电源系统技术标准 (1)直流电源系统技术监督规定 (24)直流电源系统评价标准（试行） (41)直流电源系统运行规范 (56)电力系统用蓄电池直流电源装置运行与维护技术规程 (81)通信用阀控式密封铅酸蓄电池 (96)中国移动行业蓄电池的维护标准 (105)中国电信行业蓄电池的维护标准 (108)通信用阀控式密封铅酸蓄电池技术要求和检验方法 (111)IEEE推荐用于站用阀控铅酸(VRLA)蓄电池的维护、测试和更换方法 (119)直流电源系统技术标准（附编制说明）1 总则1.1 为了适应电网发展要求，提高设备运行的安全可靠性，加强直流电源系统设备技术管理，特制定本技术标准。
1.2 本标准是依据国家和行业的有关标准、规程和规范并结合国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
1.3 本标准对直流电源系统设备的技术条件、订货、监造、出厂验收、包装贮运、现场安装、现场验收、试验方法等提出了具体要求。
1.4 本标准适用于国家电网公司系统的发电厂、变电所及其他电力工程对直流电源装置的技术管理。
2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB 13337.1-1991 固定型防酸式铅酸蓄电池技术条件GB/T 17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12－1998 电磁兼容试验和测量技术振荡波抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-2004 电力工程直流系统设计技术规定DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护规程DL/T 5120-2000 小型电力工程直流系统设计规程DL/T 781-2001 电力用高频开关整流模块国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司预防直流电源系统事故措施（国家电网生[2004]641号）3使用条件3.1 正常使用的环境条件3.1.1 海拔不超过1000m。
目录直流电源系统技术标准 (1)直流电源系统技术监督规定 (24)直流电源系统评价标准（试行） (41)直流电源系统运行规范 (56)电力系统用蓄电池直流电源装置运行与维护技术规程 (81)通信用阀控式密封铅酸蓄电池 (96)中国移动行业蓄电池的维护标准 (105)中国电信行业蓄电池的维护标准 (108)通信用阀控式密封铅酸蓄电池技术要求和检验方法 (111)IEEE推荐用于站用阀控铅酸(VRLA)蓄电池的维护、测试和更换方法 (119)直流电源系统技术标准（附编制说明）1 总则1.1 为了适应电网发展要求，提高设备运行的安全可靠性，加强直流电源系统设备技术管理，特制定本技术标准。
1.2 本标准是依据国家和行业的有关标准、规程和规范并结合国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
1.3 本标准对直流电源系统设备的技术条件、订货、监造、出厂验收、包装贮运、现场安装、现场验收、试验方法等提出了具体要求。
1.4 本标准适用于国家电网公司系统的发电厂、变电所及其他电力工程对直流电源装置的技术管理。
2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB 13337.1-1991 固定型防酸式铅酸蓄电池技术条件GB/T 17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12－1998 电磁兼容试验和测量技术振荡波抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-2004 电力工程直流系统设计技术规定DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护规程DL/T 5120-2000 小型电力工程直流系统设计规程DL/T 781-2001 电力用高频开关整流模块国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司预防直流电源系统事故措施（国家电网生[2004]641号）3使用条件3.1 正常使用的环境条件3.1.1 海拔不超过1000m。
直流系统运行规程直流系统运行规程1主題内容与适用范围1.1本规程规定了公司直流系统的运行管理，操作维护、故障处理等有关事项。
1. 2本规程适用于公司运行人员和生产管理人员对直流系统的运行管理，也可供有关检修人员参考。
2引用标准及參考文献2. 1中国电力行业标准《电力系统用蓄电池直流电源装置运行与维护技术规程》中国经贸委2001-1-1实施。
2.2华电福建发电有限公司安全生产部福建省电力试验研究院直流电源系统运行规范2007.12o2.3珠海泰坦公司直流系统相关说明书3直流系统概述3. 1直流系统的作用3. 1.1直流设备是我公司主要辅助设备之一，担负着供给全厂的继电保护，自动装置，操作，信号电源及开关的合闸电源，中控室经常照明及机组起励电源。
在0.4KY【、I【段厂用电消失时，供给厂内事故照明。
因此，在任何情况下，即使厂用电中断，也必须保证直流电的稳定、可靠和连续供电。
3.2直流系统的组成3.2.1直流系统主要设备有：蓄电池组、TEP-M20/220-F高频开关电源模块单元、TEP-I-G微机控制器单元、TEP-G-E微机型直流系统绝缘监测装置、馈电柜单元。
3.2.2TEP-M20/220-F与TEP-I-G共同组成GZDW微机自控高频开关电源直流系统。
3.2.2.1直流系统其输入交流电源取自继保室动力柜I、II段，设有ATS装置，ATS装置本体上两个空气开关和一个手动/自动切换开关，在正常情况卞，ATS装置手动/自动切换开关在自动位置，交流电源输入I侧空开在合闸，交流电源输入II侧空开在分闸，当I段电源消失时，II段有电源自动合上交流电源输入II侧空开，以保证直流充电装置供电正常。
3.2.2.2自动选择浮充或均充状态对蓄电池进行补充性充电。
3.2.2.3提供直流系统口常小容量负荷。
3.2.3TEP-I-G微机控制器单元3.2. 3.1微机控制单元显示采用人屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求。

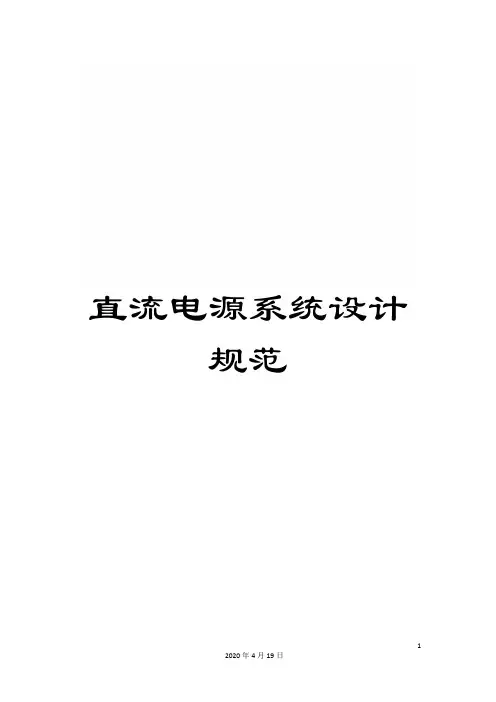

直流电源系统设计规范直流电源系统设计规范版本号：V1.0（试行版）拟制：审核：批准：石家庄通合电子有限公司目录第一部分电气设计规范 (4)1. 目的 (4)2. 范围 (4)3. 规范性引用文件 (4)4. 术语 (4)5. 系统接线相关规定 (6)5.1 直流电源 (6)5.2 系统电压 (6)5.3 蓄电池组 (6)5.4 充电装置 (7)5.5 接线方式 (8)5.6 网络设计 (8)6. 直流负荷的分类与统计 (9)6.1 直流负荷分类 (9)6.2 直流负荷统计 (9)7. 保护和监控相关规定 (12)7.1 保护 (12)7.2 测量 (12)7.3 信号 (13)7.4 自动化要求 (13)8. 直流电源系统的设计与选型 (14)8.1 蓄电池组 (14)8.2 充电装置 (15)8.3 电线电缆 (18)8.4 蓄电池试验放电装置 (22)8.5 直流断路器 (22)8.6 熔断器 (22)8.7 刀开关 (23)8.8 降压装置 (23)8.9 直流柜体 (23)8.10 蓄电池组出口回路设计 (24)8.11 其它设计规定 (25)9. 电气图纸设计标准 (27)9.1 设计内容 (27)9.1.1 封面设计 (27)9.1.2 图纸目录设计 (27)9.1.3 屏面布置图设计 (28)9.1.4 系统原理图设计 (28)9.1.5 材料清单设计 (28)9.1.6 接线图设计 (29)9.1.7 端子图设计 (29)9.1.8 电池连接图设计 (29)9.1.9 标题栏的填写 (29)9.1.10 其它要求 (29)9.2 图纸的更改 (30)10. 产品图号命名规则 (30)10.1 文件夹命名规则 (30)10.2 材料清单和电气图纸命名规则 (30)10.3 CAD图号命名规则 (30)10.4 型号名称命名规则 (30)11. 材料清单的标准格式 (31)第二部分结构设计规范 (33)1. 目的 (33)2. 适用范围 (33)3. 规范 (33)4. 图号编制或编码的几点原则 (33)5. 常见工程图纸图号构成的方法 (34)6. 图号采用的字符 (34)7. 产品图号编制原则方案 (34)7.1 文件夹命名规则 (34)7.2 CAD机柜型号和图纸名称命名规则 (35)7.3 CAD图纸编号命名规则 (36)8. 与机械制造业的机械工程图纸的编号或编码相关的其它说明37第一部分：电气设计规范1.目的使石家庄通合电子有限公司直流电源系统设计规范化、标准化、系列化，从而达到保证产品质量和提高生产效率的目的。

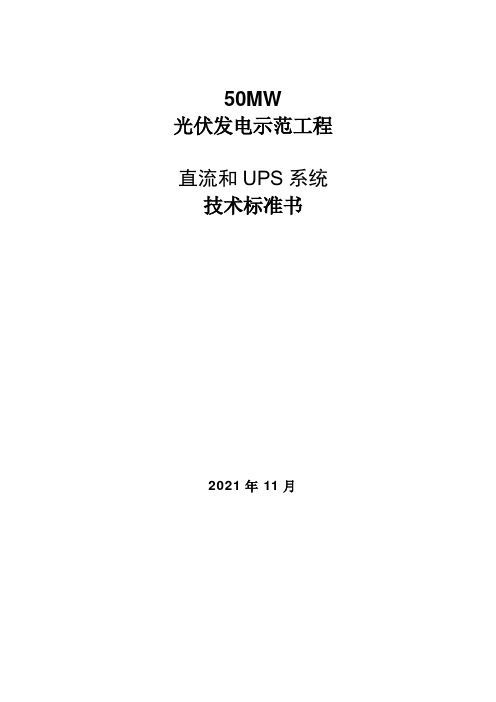

50MW光伏发电示范工程直流和UPS系统技术标准书2021年11月50MW光伏发电示范工程直流和UPS系统技术标准书校核：2021年11月目录1 总那么 (1)2 工程概况 (1)3 设计和运行条件 (1)4 标准性引用文件 (1)5 技术参数和性能要求 (4)6 供货范围 (14)7 设计与供货界限及接口 (16)8 技术资料及交付进度 (16)9 监造〔检验〕和性能验收试验 (16)10 包装、运输、安装及质量保证 (21)11 技术参数表 (24)12 技术效劳和设计联络 (31)13 分包与外购 (33)14 大部件情况表 (34)15 技术差异表 (34)16 投标人需要说明的其它内容 (34)1 总那么本标准书的使用范围，仅限于*********50MW光伏发电示范工程直流和UPS系统。
它包括直流和UPS系统及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本标准书提出了最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和标准的条文，投标方应保证提供符合本标准书和有关工业标准的优质产品。
投标方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年运行经验的成熟产品，以证明平安可靠。
如果投标方的投标书与本标准书有偏差，应以书面形式提出，并对每一点都做详细说明。
如投标方没有以书面形式对本标准书的条文提出异议，那么招标方认为投标方提供的产品完全满足本标准书的要求。
本标准书经双方确认后作为订货合同的附件，与合同正文具有同等效力。
本标准书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。
本标准书未尽事宜，由双方协商确定。
2 工程概况工程总规划容量50MWp，本期容量为15MWp，安装单片容量为265Wp多晶硅光伏组件。
组件支架采用固定可调方式。
场内新建一座66kV升压站，本期安装一台50MVA变压器。
本期工程方案2021年9月份开工，2021年末投产。
国家电网公司二○○五年三月目录第一章总则 1第二章引用标准 1第三章设备验收 1第四章设备运行维护管理 5第五章蓄电池的运行及维护 6第六章充电装置的运行及维护 10第七章微机监控装置的运行及维护 11第八章直流系统巡视检查项目 11第九章事故和故障处理预案 12第十章技术培训要求 14第十一章设备技术管理 15第十二章备品备件管理 16第十三章直流电源系统设备更新改造和报废 16直流电源系统运行规范编制说明 17第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站（换流站、串补站、通信站）直流系统运行管理水平的提高，特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则.第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T 13337。
1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044—1995 火力发电厂、变电所直流系统设计技术规定DL/T 637—1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000 电力系统直流电源柜订货技术条件DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行）国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后,应进行投运前的交接验收试验。
直流充电工安全操作规程正式版一、前言二、充电工作场所的安全管理1.充电工作场所应具备良好的通风条件，保持空气流通，避免积聚可燃气体。
2.充电工作场所应保持整洁，杂物堆放应整齐有序，通道畅通不堵塞。
3.充电工作场所应设置相应的安全警示标志，明确禁止吸烟、明火和使用可燃物品。
4.充电工作场所应配备消防设备，应检查并确保灭火器、灭火器材可用状态。
5.充电工作场所应禁止非工作人员进入，减少外来干扰。
三、充电设备的安全管理1.充电设备应经过定期维护和检修，保证其正常运行和安全有效。
2.充电设备应设有可靠的温度、电流和电压保护装置，确保充电过程中不超过设定范围。
3.充电设备连接线路应采用耐高压、耐腐蚀的材料，进行定期检查，防止出现电气故障。
4.充电设备应采用可溶性断路器，当出现异常情况时能够及时切断充电电流。
5.需要进行直流充电的设备应符合相关安全标准，确保设备本身不会对充电过程产生任何危险。
四、充电工作的操作规程1.在进行充电之前，应先检查电源插头、连接线路和充电设备是否有损坏或异常情况。
2.充电过程中，应严禁拔插电源插头、触摸充电设备的导线或连接线。
3.充电过程中，应时刻留意电源插头、充电设备和充电设备周围是否有漏电现象，如发现应及时采取措施。
五、充电工作的应急措施1.充电工作中如发生人员触电事故，应立即切断电源，并采取紧急救援措施。
2.在火灾发生时，应立即启动消防设备进行扑救，并报警通知相关人员。
3.如发生充电设备故障或失效现象，应立即停止充电，并报告负责人或相关部门。
4.充电工作中如发现其他异常情况，应立即停止充电，并采取相应措施进行处理。
六、总结。
电力工程直流电源系统设计技术规程【引言】本文档为电力工程中直流电源系统的设计技术规程，旨在规范直流电源系统的设计和建设，保证其安全可靠、高效运行。
【适用范围】适用于所有电力工程中涉及直流电源系统的设计，包括但不限于电力变电站、风电场、水电站等。
【术语和定义】1. 直流电源系统：由直流电源、直流配电设备、直流负载组成的供电系统。
2. 直流电源：将交流电转换为直流电的装置。
3. 直流配电设备：用于控制和分配直流电的设备，包括直流断路器、直流保护装置等。
4. 直流负载：直接使用直流电能的设备或系统。
【设计流程】1. 确定需求：根据电力工程的需求确定直流电源系统的类型、容量和其他特性。
2. 基础设计：根据需求确定直流电源系统的基础设计参数，包括工作电压、电流容量、电源类型等。
3. 细化设计：确定直流电源系统的具体设计方案，包括直流电源的选型、直流配电设备的布置等。
4. 设计校审：对直流电源系统的设计方案进行校审，确保设计符合相关标准和规范。
5. 设计报批：编制直流电源系统的设计报告，并提交相关部门审批。
6. 设计施工图纸：根据设计方案，编制直流电源系统的施工图纸。
7. 施工和调试：按照施工图纸进行施工和调试，确保直流电源系统的安装和运行正常。
8. 竣工验收：进行直流电源系统的竣工验收，确保设计和施工符合要求。
【设计要求】1. 安全可靠性要求：直流电源系统的设计应符合国家安全标准和相关规范，确保供电过程中不发生安全事故。
2. 高效运行要求：直流电源系统的设计应尽可能减小能量损耗，提高能源利用效率。
3. 环保要求：直流电源系统的设计应符合环境保护要求，减少对环境的污染。
4. 易维护性要求：直流电源系统的设计应考虑到日常运维和维护的便捷性。
【设计参数】1. 工作电压：根据需求确定直流电源系统的工作电压范围，一般为110V、220V、380V等。
2. 电流容量：根据需求确定直流电源系统的电流容量，一般以安培为单位。
目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。
1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。
工作行为规范系列直流电源系统运行规范办法（标准、完整、实用、可修改）编号：FS-QG-55420直流电源系统运行规范办法DC power system operation specifications说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
目录第一章总则1第二章引用标准1第三章设备验收1第四章设备运行维护管理5第五章蓄电池的运行及维护6第六章充电装置的运行及维护10第七章微机监控装置的运行及维护11第八章直流系统巡视检查项目11第九章事故和故障处理预案12第十章技术培训要求14第十一章设备技术管理15第十二章备品备件管理16第十三章直流电源系统设备更新改造和报废16直流电源系统运行规范编制说明17第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站(换流站、串补站、通信站)直流系统运行管理水平的提高，特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T13337.1-1991固定型防酸隔爆式铅酸蓄电池订货技术条件GB50172-1992电气安装工程蓄电池施工及验收规范DL/T5044-1995火力发电厂、变电所直流系统设计技术规定DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T459-2000电力系统直流电源柜订货技术条件DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行)国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。
所有试项目应达到技术要求后才能投入试运行。
试运行正常后，运行单位方可签字接收。
交接验收试验及要求如下:(一)绝缘监测及信号报警试验1.直流电源装置在空载运行时，其额定电压为220V的系统，用25kΩ电阻;额定电压为110V的系统，用7kΩ电阻;额定电压为48V的系统，用1.7kΩ电阻。
分别使直流母线正极或负极接地，应正确发出声光报警。
2.直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警。
3.充电装置的输出电流为额定电流的105%~110%时，应具有限流保护功能。
4.装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。
(二)耐压及绝缘试验1.在作耐压试验之前，应将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路进行耐压1min试验，应不闪络、不击穿。
2.直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10MΩ。
(三)蓄电池组容量试验不同种类的蓄电池具有不同的充电率和放电率。
1.防酸蓄电池组容量试验防酸蓄电池组的恒流充电电流及恒流放电电流均为I10，只要其中任一个蓄电池达到1.8V放电终止电压时，应停止放电。
在三次充放电循环之内，若达不到额定容量的100%，此组蓄电池为不合格。
2.阀控蓄电池组容量试验阀控蓄电池组的恒流限压充电电流和恒流放电电流均为I10，额定电压为2V的蓄电池，放电终止电压为1.8V;额定电压为6V的组合式蓄电池，放电终止电压为5.25V;额定电压为12V的组合式蓄电池，放电终止电压为10.5V。
只要其中任一个蓄电池达到了终止电压，应停止放电。
在三次充放电循环之内，若达不到额定容量的100%，此组蓄电池为不合格。
3.镉镍蓄电池组容量试验镉镍蓄电池组的恒流充电电流和恒流放电电流均为I5，只要其中任一个蓄电池达到1V放电终止电压时，应停止放电。
在三次充电循环之内，若达不到额定容量的100%，此组蓄电池为不合格。
(四)充电装置稳流精度范围1.磁放大型充电装置，稳流精度应不大于±5%。
2.相控型充电装置，稳流精度应不大于±1%(精度Ⅰ类装置)或不大于±2%(精度Ⅱ类装置)。
3.高频开关模块型充电装置，稳流精度应不大于±1%。
(五)充电装置稳压精度范围1.磁放大型充电装置，稳压精度应不大于±2%。
2.相控型充电装置，稳压精度应不大于±0.5%(精度Ⅰ类装置)或不大于±1%(精度Ⅱ类装置)。
3.高频开关模块型充电装置，稳压精度应不大于±0.5%。
(六)直流母线纹波系数范围1.磁放大型充电装置，纹波系数应不大于2%。
2.相控型充电装置，纹波系数应不大于1%。
3.高频开关模块型充电装置，纹波系数应不大于0.5%。
(七)直流母线连续供电试验交流电源突然中断，直流母线应连续供电，电压波动应不大于额定电压的10%。
(八)微机控制装置自动转换程序试验1.阀控蓄电池的充电程序(恒流-—恒压-—浮充):根据不同种类的蓄电池，应确定不同的充电率进行恒流充电，蓄电池组端电压达到某一整定值时，微机控制装置将控制充电装置自动转为恒压充电，当充电电流减小到某一整定值时，微机控制装置将控制充电装置自动转为浮充电运行。
2.阀控蓄电池的补充充电程序:微机控制装置按设定程序，控制充电装置自动地进行恒流充电——恒压充电——浮充电并进入正常运行，始终保证蓄电池组具有额定容量。
交流电源中断，蓄电池组将不间断地向直流母线供电，交流电源恢复送电时，充电装置将进入恒流充电，再进入恒压充电和浮充电，并转入正常运行。
3.“三遥”功能:控制中心通过遥信、遥测、遥控通讯接口，监测和控制远方变电站中正在运行的直流电源装置。
(1)遥信内容:直流母线电压过高或过低、直流母线接地、充电装置故障、直流绝缘监测装置故障，蓄电池熔断器熔断、断路器脱扣、交流电源电压异常等。
(2)遥测内容:直流母线电压及电流值、蓄电池组端电压值、蓄电池分组或单体蓄电池电压、充放电电流值等参数。
(3)遥控内容:直流电源充电装置的开机、停机、运行方式切换等。
第八条高频开关电源及相控整流装置外观工艺验收，应按下列要求进行检查:(一)设备屏、柜的固定及接地应可靠，门与柜体之间经截面不小于6mm2的裸体软导线可靠连接。
外表防腐涂层应完好、设备清洁整齐。
(二)设备屏、柜内所装电器元件应齐全完好，安装位置正确，固定牢固。
空气断路器或熔断器选用符合规定，动作选择性配合满足要求。
(三)二次接线应正确，连接可靠，标志齐全、清晰，绝缘符合要求。
(四)用于湿热带地区的屏、柜应具有防潮、抗霉和耐热性能，按《热带电工产品通用技术》要求进行验收。
(五)设备屏、柜及电缆安装后，应作好孔洞封堵和防止电缆穿管积水结冰的措施。
(六)操作及联动试验正确，交流电源切换可靠，符合设计要求。
第九条蓄电池外观验收，应进行下列检查:(一)蓄电池室及其通风、调温、照明等装置应符合设计要求。
(二)组柜安装的蓄电池排列整齐，标识清晰、正确。
蓄电池间距符合规定，通风散热设计合理，测温装置工作正常。
(三)安装布线应排列整齐，极性标志清晰、正确。
(四)蓄电池编号正确，应由正极按序排列，蓄电池外壳清洁、完好，液面正常，密封电池无渗液。
(五)极板应无弯曲、变形及活性物质剥落。
(六)初充电、放电容量及倍率校验的结果应符合要求。
(七)蓄电池组的绝缘应良好。
(八)蓄电池呼吸装置完好，通气正常。
第十条开箱时应提交的出厂资料和文件:(一)安装使用说明书、设备出厂试验报告、装箱清单、合格证、为微机控制等自动装置说明书、蓄电池充电记录及曲线、充放电特性曲线。
(二)蓄电池组各项参数测试报告。
(三)电气原理接线图和二次接线图、端子排图。
第十一条在竣工验收时，应提交下列资料和文件:(一)工程竣工图。
(二)变更设计的证明文件。
(三)制造厂的产品说明书、调试大纲、试验方法、交接试验记录、产品合格证件及安装图纸等技术文件。
(四)根据合同提供的备品备件及清单。
(五)安装技术记录。
(六)调整试验记录。
(七)安装技术记录，充、放电记录及曲线等。
(八)材质化验报告。
无论出厂技术资料或安装调试技术资料，当有条件时，在提交书面资料的同时还应提交电子文档资料。
第四章设备运行维护管理第十二条运行管理(一)直流电源系统设备的运行维护工作按设备管理权限划分。
(二)运行主管单位每年应对所辖运行直流电源系统进行检查评价，落实直流系电源统设备缺陷，综合分析直流电源系统存在问题，正确做出设备状态评估，提出技术改造和检修意见。
(三)现场运行规程中应有直流电源系统运行维护和事故处理等有关内容，并应符合本厂、站直流电源系统实际。
(四)运行单位应有直流系统维护管理制度。
(五)对直流系统进行定期维护工作应纳入年度、月度工作计划。
(六)运行人员对发现的直流系统缺陷，应按维护管理职责和权限及时处理或上报。
(七)具备两组蓄电池的直流系统应采用母线分段运行方式，每段母线应分别采用独立的蓄电池组供电，并在两段直流母线之间设联络开关或刀闸，正常运行时该联络开关或刀闸应处于断开位置。
(八)直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故。
(九)直流电源系统同一条支路中熔断器与空气断路器不应混用，尤其不应在空气断路器的上级使用熔断器。
防止在回路故障时失去动作选择性。
严禁直流回路使用交流空气断路器。
第五章蓄电池的运行及维护第十三条防酸蓄电池组的运行及维护(一)防酸蓄电池组正常应以浮充电方式运行，使蓄电池组处于额定容量状态。
浮充电流的大小应根据所使用蓄电池的说明书确定。
浮充电压值一般应控制为(2.15~2.17)V×N(N为电池个数)。
GFD防酸蓄电池组浮充电压值应控制在2.23V×N。
(二)防酸蓄电池组在正常运行中主要监视端电压值、单体蓄电池电压值、电解液液面高度、电解液密度、电解液温度、蓄电池室温度、浮充电流值等。
防酸蓄电池组的初充电按制造厂规定或在制造厂技术人员指导下进行。
(三)防酸蓄电池组长期浮充电运行中，会使少数蓄电池落后，电解液密度下降，电压偏低。
采取均衡充电的方法可使蓄电池消除硫化，恢复到良好运行状态。
1.防酸蓄电池组的均衡充电程序应按所使用蓄电池的说明书规定进行。
