电工常用测量仪表培训

  • 格式：pptx
  • 大小：2.61 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

低压电工作业第七章常用电工测量仪表

低压电工作业第七章常用电工测量仪表
常用电工测量仪表
专业电工在电气装置安装、测试、检查和维修 中经常要测量电流、电压、电能、电阻等运行参 数和性能参数，以判断其安全状态。因此，专业 电工应掌握基本电气测量原理和技能。
第一节
FENGNINGZHIJIAOZHONGXIN
电工仪表基本知识
一、电工仪表种类 按照工作原理，电工仪表分为磁电式、电磁式、 电动式、感应式等仪表。 磁电式仪表由固定的永久磁铁，可转动的线圈 及转轴、游丝、指针、机械调零机构等组成。线 圈位于永久磁铁的极靴之间。
FENGNINGZHIJIAOZHONGXIN
接在分流器的电位端钮上（外附定值导线与仪表、 分流器应配套）。
测量过程中要注意的是： ①极性不能接错，要满足电流从电流表的“+” 端流入，“—”端流出的要求，如果极性接反，
FENGNINGZHIJIAOZHONGXIN
会使电流表的指针反向偏转。 ②要根据被测电流的大小来选择适当的仪表，
例如安培表、毫安表或微安表。使被测的电流处 于该电表的量程之内，当不知被测电流的大致数 值时，先使用较大量程的电流表试测，然后根据 指针偏转的情况，再转换适当量程的仪表。
2、交流电流的测量 交流电流的测量：测量单相交流电的接线如图，
在测量大容量的交流电时，常借助于电流互感器 来扩大电表的量程，接线路如图，电流表的内阻 越小，测出的结果越准确。
FENGNINGZHIJIAOZHONGXIN
二、电压的测量 直流电压的测量 如图所示，电压表应并联在线路中测量。测量 时应根据被测电压的大小选用电压表的量程，量
FENGNINGZHIJIAOZHONGXIN
程要大于被测线路的电压，否则有可能损坏仪表。 测量直流电压时，还应注意仪表的极性标记，将 表的“+”端接高电位点，“—”端接低电位点， 以免指针反转而损坏仪表。

常用电工仪表演示教案

常用电工仪表演示教案

常用电工仪表演示教案第一章：电工仪表概述教学目标：1. 了解电工仪表的基本概念、分类和作用。

2. 掌握电工仪表的选用和使用方法。

教学内容：1. 电工仪表的概念：电工仪表是用来测量电量、电性质和电能的仪器。

2. 电工仪表的分类：电压表、电流表、电能表、万用表、欧姆表等。

3. 电工仪表的作用：测量电压、电流、电阻、电能等参数。

4. 电工仪表的选用：根据实际需要选择合适的电工仪表。

5. 电工仪表的使用方法：正确使用电工仪表，确保测量准确。

第二章：电压表的使用教学目标：1. 掌握电压表的基本原理。

2. 学会电压表的使用方法。

教学内容：1. 电压表的基本原理：电压表通过测量电路中的电压来显示电势差。

2. 电压表的使用方法：a. 确认电压表的量程和精度。

b. 将电压表并联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电压表指针稳定后读数。

第三章：电流表的使用教学目标：1. 掌握电流表的基本原理。

2. 学会电流表的使用方法。

教学内容：1. 电流表的基本原理：电流表通过测量电路中的电流来显示电流大小。

2. 电流表的使用方法：a. 确认电流表的量程和精度。

b. 将电流表串联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电流表指针稳定后读数。

第四章：电能表的使用教学目标：1. 掌握电能表的基本原理。

2. 学会电能表的使用方法。

教学内容：1. 电能表的基本原理：电能表通过测量电路中的电压和电流，计算电能消耗。

2. 电能表的使用方法：a. 确认电能表的量程和精度。

b. 将电能表串联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电能表指针稳定后读数。

第五章：万用表的使用教学目标：1. 掌握万用表的基本原理。

2. 学会万用表的使用方法。

教学内容：1. 万用表的基本原理：万用表是一种多功能仪表，可以测量电压、电流、电阻等。

2. 万用表的使用方法：a. 确认万用表的量程和精度。

b. 根据测量需求，选择合适的测量功能和量程。

常用电工仪表及测量

常用电工仪表及测量

无功功率表的原理与结构
总结词
无功功率表用于测量电路中的无功功率，其 原理基于相位角测量。
详细描述
无功功率表通过测量电压和电流之间的相位 角，计算无功功率。它通常由电压互感器、 电流互感器和相位表组成，能够测量不同频
率和不同相位的无功功率。
功率因数表的原理与结构
要点一
总结词
功率因数表用于测量电路中的功率因数，其原理基于有功 功率与视在功率的比值。
相位表是用来测量交流电信号的相位角的仪表，其原 理基于电磁感应定律和交流电的特性。当被测电流通 过相位表的测量线圈时，测量线圈中产生的感应电动 势与被测电流的相位角成正比，因此可以通过测量该 感应电动势的大小来计算出被测电流的相位角。
相位表的结构
相位表通常由测量线圈、整流器、测量机构和指示器等 部分组成。测量线圈用于产生感应电动势，整流器将感 应电动势整流成直流电压，测量机构将直流电压转换成 可测量的电信号，指示器则用于显示测量结果。
电工仪表的误差与准确度
误差来源
由于制造工艺、使用环境、仪器本身 特性等因素，导致测量结果与实际值 存在偏差。
准确度等级
电工仪表的准确度等级通常以精度等 级表示，如0.5级、1.0级等，数字越 小准确度越高。
电工仪表的选用与使用注意事项
选用原则
根据测量需求选择合适的电工仪表，如测量精度、量程、工 作电压等。
要点二
详细描述
功率因数表由电压表、电流表和相位表组成，通过测量电 压、电流的有效值和相位角，计算出有功功率和视在功率 ，从而得到功率因数。它能够指示电路中有功功率与视在 功率的比例，帮助用户了解设备的效率。
05 频率测量仪表
频率表的原理与结构
频率表的原理

常用电工仪表及测量PPT课件

常用电工仪表及测量PPT课件

THANKS
感谢观看
智能电度表的测量原理
要点一
总结词
具备智能化的数据处理和通信功能，能够实现远程抄表、 远程控制和能源管理。
要点二
详细描述
智能电度表是一种高度智能化的电能测量仪表，它集成了 数据处理、通信和控制等多种功能。通过内置的微处理器 和传感器，智能电度表能够实时监测和记录电能消耗数据 ，并通过通信接口将这些数据传输到上位机或云平台进行 进一步处理和分析。此外，智能电度表还能够实现远程控 制和能源管理，帮助用户实现节能减排和降低运营成本。
钳形电流表由电流互感器和测量表头组成，其中电流互感器采用高磁导率的磁芯材料制成， 当导线穿过磁芯时，会在磁芯中产生磁场，从而在二次绕组中产生感应电动势。
测量表头将二次绕组中的感应电动势转换为电压或电阻，以便于读取。钳形电流表的变比通 常为500:1或1000:1，即一次绕组中的电流变化1A时，二次绕组中的感应电动势变化为 500A或1000A。
详细描述
电工仪表是用于测量、记录和计算电学量的设备和工具，是 电力系统中的重要组成部分。根据测量原理和应用领域的不 同，电工仪表可分为多种类型，如电流表、电压表、功率表 、万用表等。
电工仪表的误差与准确度
总结词
电工仪表的误差是指测量结果与实际值之间的差异，准确度则反映了测量结果的可靠性 。
详细描述Biblioteka 功率因数表通过测量相位角来计 算功率因数，从而反映电路的功
率传输效率。
三相功率表的测量原理
三相功率表是用来测量三相电路中每一 相的功率、总功率以及不平衡度的仪表
。
三相功率表的测量原理与单相功率表类 似，也是基于电压和电流的测量。
三相功率表通常由三个单相功率表组成 ，分别测量三相电压和电流，并通过计

电工仪表与测量培训教案

电工仪表与测量培训教案

电工仪表与测量第一节电工仪表与测量的基本知识一、常用电工仪表的分类、组成与误差定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。

（一）分类电工仪表的分类：（按结构和用途分类）指示仪表、比较仪表、数字仪表一）指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。

2、分类：（1）按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。

（2）按被测量分类：有电流表、电压表、功率表、电能表、相位表等（3）按使用方法分类：有安装式、便携式。

安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。

准确度不高，广泛用于发电厂、配电所的运行监视和测量中。

便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。

（4）按准确度等级分类：有0.1、0.2、0.5、1.0、1.5、2.5、5.0共7个等级。

（5）按使用条件分类：有A、B、C三组类型。

A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。

相对湿度条件均为85%范围内。

（6）按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用仪表。

二）比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。

分直流比较仪表和交流比较仪表。

例直流单臂电桥、双臂电桥，交流电桥。

三）数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。

有数字电压表、数字万用表、数字频率表等。

（二）电工指示仪表的组成电工指示仪表的任务就是要把被测电量、磁量或电参数转换为仪表可动部分的机械偏转角，转换过程中两者保持一定的函数关系，从而用指针偏转角的大小测量对象x指针偏转角αα＝F(y)=Φ(x)来反映被测量的数值。

为实现上述转换，电工指示仪表必须具有测量机构和测量线路两部分组成。

1．测量机构测量机构的作用是将被测量x（或过渡量y）转换成仪表可动部分的机械偏转角。

常用电工仪表及测量

常用电工仪表及测量

定义：用于测量电路中电流值的仪表
工作原理：基于电磁感应原理，将导线中的电流转化为指针的偏转角
种类：直流电流表、交流电流表、微安表等
使用注意事项：正确选择量程、接入电路时注意极性、避免短路等
电压表
定义：用于测量电路中电压的仪表
工作原理：基于电磁感应原理，将电压转换为磁力，再通过指针或数字显示测量结果
特点：结构简单、准确度高、灵敏度高、测量范围广
常见类型：交流电流表、交流电压表、功率表等
电动系仪表
原理：利用电磁感应原理，将测量电流或电压转换为电动系测量机构的转动力矩，从而驱动指针指示被测量值。
特点：测量准确度高、稳定性好、可测量交直流电量。
应用：广泛应用于电力、电子、通信等领域。
分类：电动系电流表、电动系电压表等。
欧姆表
定义：欧姆表是一种用于测量电阻值的电工仪表
工作原理：通过电池供电，经过测量机构与测量线路将测量电阻转换成直流电流，再根据欧姆定律计算出电阻值
特点：可以直接读出电阻值，使用方便，测量范围广
应用：在电子、电力、通讯等领域广泛应用
电工仪表的工作原理
PART THREE
磁电系仪表
原理：基于磁场和电流相互作用产生电动势的原理，通过测量电动势来测量电流或电压。
种类：直流电压表、交流电压表、脉冲电压表等
使用注意事项：正确接入电路，注意量程选择，避免短路或开路
功率表
添加标题
添加标题
添加标题
添加标题
种类：有功功率表、无功功率表、复费率功率表等
定义：功率表是一种测量电路或设备功率的仪表
工作原理：基于电磁感应原理，通过测量电压和电流来计算功率
应用：广泛应用于电力、能源、交通等领域的功率测量和监控

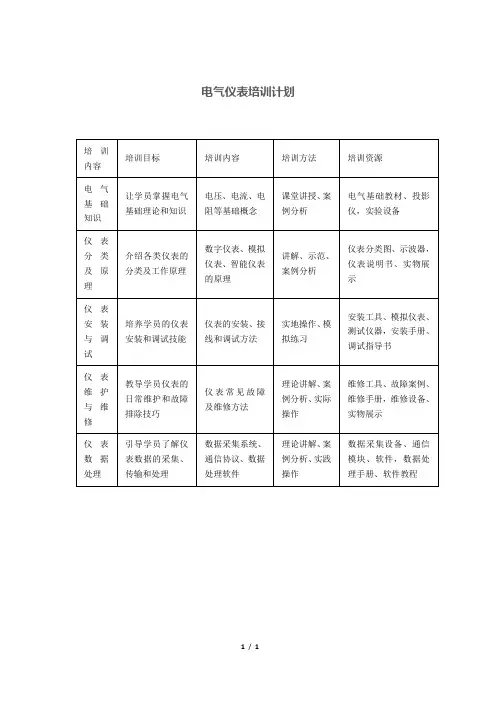

电气仪表培训计划

数据采集系统、通信协议、数据处理软件
理论讲解、案例分析、实践操作
数据采集设备、通信模块、软件，数据处理手册、软件教程
仪表安装与调试
培养学员的仪表安装和调试技能
仪表的安装、接线和调试方法
实地操作、模拟练习
安装工具、模拟仪表、测试仪器，安装手册、调试指导书
仪表维护与维修
教导学员仪表的日常维护和故障排除技巧
仪表常见故障及维修方法
理论讲解、案例分析、实际操作
维修工具、故障案例、维修手册，维修设备、实物展示
仪表数据处理
引导学员了解仪表数据的采集、传输和处理电气仪表培训计划 Nhomakorabea培训内容
培训目标
培训内容
培训方法
培训资源
电气基础知识
让学员掌握电气基础理论和知识
电压、电流、电阻等基础概念
课堂讲授、案例分析
电气基础教材、投影仪，实验设备
仪表分类及原理
介绍各类仪表的分类及工作原理
数字仪表、模拟仪表、智能仪表的原理
讲解、示范、案例分析
仪表分类图、示波器，仪表说明书、实物展示

常用电工仪表的使用


(应在什么位置？)
注：不能带电测量电阻
测电阻时如何调零：
测量电阻时，如将两支表棒短接，调 “零欧姆”旋钮至最大，指针仍然达不 到0点，这种现象通常是由于表内电池电 压不足造成的，应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种，用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下： （１） 使用钳形表时应注意钳形电流表的电 压等级，严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作，戴绝缘 手套，站在绝缘垫上，不得触及其它设备， 以防止短路或接地。 （２） 观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 ， QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种：
• • • • 按准确度等级：0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境：A、A1、B、B1、C五组 按外壳的防护性能：普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能：Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式：安装式、携带式 按工作原理分：磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下，其电压线圈中的电 流产生磁通，穿过铝盘并且在在铝盘中感应涡流1， 电流线圈由于负载电流的作用，在铁芯中建立交 变磁通，两次穿过铝盘，且在铝盘的两处感应出 涡流2，在这样的相互作用下，铝盘产生了旋转力 矩，总的转动力矩的平均值与电路的有功功率成 正比，铝盘转动时切割永久磁铁的磁力线产生涡 流，这个涡流与磁场作用产生制动力矩，使得铝 盘匀速旋转。

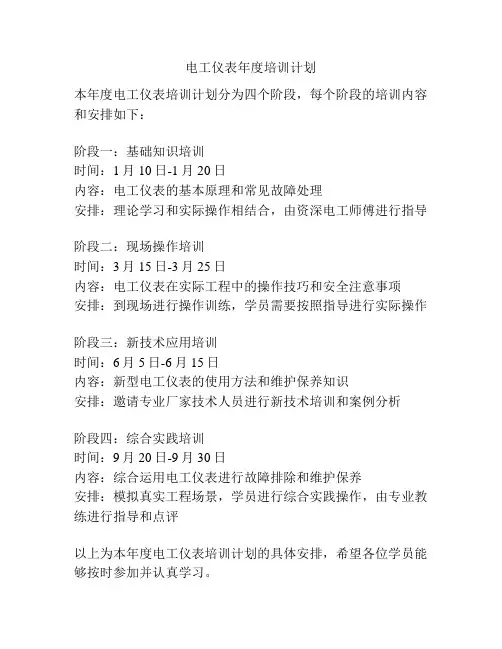

电工仪表年度培训计划

电工仪表年度培训计划
本年度电工仪表培训计划分为四个阶段，每个阶段的培训内容和安排如下：
阶段一：基础知识培训
时间：1月10日-1月20日
内容：电工仪表的基本原理和常见故障处理
安排：理论学习和实际操作相结合，由资深电工师傅进行指导
阶段二：现场操作培训
时间：3月15日-3月25日
内容：电工仪表在实际工程中的操作技巧和安全注意事项
安排：到现场进行操作训练，学员需要按照指导进行实际操作
阶段三：新技术应用培训
时间：6月5日-6月15日
内容：新型电工仪表的使用方法和维护保养知识
安排：邀请专业厂家技术人员进行新技术培训和案例分析
阶段四：综合实践培训
时间：9月20日-9月30日
内容：综合运用电工仪表进行故障排除和维护保养
安排：模拟真实工程场景，学员进行综合实践操作，由专业教练进行指导和点评
以上为本年度电工仪表培训计划的具体安排，希望各位学员能够按时参加并认真学习。

高压电工作业第十章常用测量仪表


第一节
FENGNINGZHIJIAOZHONGXIN
电工仪表基本知识
一、电工仪表种类 按照工作原理，电工仪表分为磁电式、电磁式、 电动式、感应式等仪表。 磁电式仪表由固定的永久磁铁，可转动的线圈 及转轴、游丝、指针、机械调零机构等组成。线 圈位于永久磁铁的极靴之间。
当线圈中流过直流电流
FENGNINGZHIJIAOZHONGXIN
若按读数方式可分为指针式、数字式等仪表。 按安装方式可分为携带式和固定式仪表。
FENGNINGZHIJIAOZHONGXIN
二、电工仪表常用符号 为了便于了解仪表的性能和使用范围，在仪表
的刻度盘上标有一些符号。电工仪表常用符号见 表。
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONБайду номын сангаасXIN
时，线圈在永久磁铁的磁场
中受力，并带动指针倾斜，
指针停留在某一确定位置
，刻度盘上给出一个相应
的读数。机械调零机构用于
校正零位误差，在没有测量
讯号时借以将仪表指针调到
指向零位。磁电式仪表的灵
敏度和精确度较高，刻度盘分度均匀。磁电式仪
表必须加上整流器才能用于交流测量而过载能力
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
电工仪表的精确度等级分为0.1、0.2、0.5、 1.0、1.5、2.5、4.0等七级。仪表精确度K（%） 用引用相对误差表示，例如，0.5级仪表的引用 相对误差为0.5%。
按照测量方法，电工仪表主要分为直读式仪表 和比较式仪表。前者根据仪表指针所指位置从刻 度盘上直接读数，如电流表、万用表等。后者是 将被测量与已知的标准量进行比较来测量，如电 桥、接地电阻仪等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流式仪表
感应式仪表
1.0 级电表 1.5 级电表 绝缘强度试验电压 仪表水平放置 仪表垂直放置 仪表倾斜 60°放置
正端钮 负端钮 公共端钮 接地端钮
电流、电压、电阻 电流、电压
电流、电压、电功率、功率因数、 电能量
电流、电压 电功率、电能量 以标尺量限的百分数表示 以指示值的百分数表示 表示仪表绝缘经过 2kV 耐压试验
较后才能确定其大小。
7
c.数字式仪表类：直接以数字形式显示测量结果，如数字 万用表、数字频率计。
d.记录仪表和示波器类：如X-Y记录仪、光线示波器。 e.扩大量程装置和变换器：如分流器、附加电阻、电流互 感器、电压互感器。
8
常用的指示仪表可按以下方法分类： ⑴按仪表的工作原理分类，主要有电磁式、电动式1. 绝对误差和相对误差
绝对误差是指仪表的指示值与被测量的实际值之间的差值。 相对误差是指绝对误差和被测量的实际值之比的百分数值。 2. 仪表的准确度 规定以最大的引用误差表示仪表的准确度，即
K Am 100%
14
Am
表1-2 仪表的准确度和基本误差
15
3. 测量的准确性 衡量测量的准确性， 通常采用相对误差表示， 即
电工常用测量仪表培训
1
熟悉电工仪表的基本知识； 掌握电工仪表的测量方法 ； 能够按照需要测量相关的电气参数。 培养学生的动手能力
2
电工仪表的工作原理和操作方法 电工仪表的操作方法
3
电工测量的基本知识
1.1 常用名词术语 电工仪表与电气测量常用名词术语见表1-1。
4
表 1-1 电工仪表与电气测量常用名词术语
A 100%
A0
式中，ΔA为绝对误差，即仪表的指示值与被测量实 际值之差；A0为被测量实际值。
16
电气参数的测量
2.1 测量仪表的结构及工作原理 1.磁电式仪表的工作原理 磁电式仪表的结构如图2.1所示。 磁电式仪表的工作原理是永久磁铁的磁场与通有直流电流的 可动线圈相互作用而产生偏转力矩，使可动线圈发生偏转。
相位表 频率表 欧姆表、兆欧表
被测量的种类
直流电流、电压
交流电流、电压、功率
直流电量或交流电量
三相交流电流、电压、功率
电流
电压
功率
电能量
相位差
频率
12
电阻、绝缘电阻
工作 原理
准确度 等级
绝缘等级
工作 位置
端钮
1.0
1.5
2kV
→ ↑ ∠60° + － ±或 ┴或┴
磁电式仪表 电磁式仪表 电动式仪表
5
1.2 常用电工仪表的种类、特点及用途 ⑴电工仪表概述 电气设备的安装、调试及检修过程中，要借助各种电工仪器仪 表对电流、电压、电阻、电能、电功率等进行测量，称之为电工 测量。
6
⑵电工仪表的分类 电工仪表的种类繁多，分类方法也各有不同。 按照电工仪表的结构和用途，大体上可以分为以下五类：
a. 指示仪表类：直接从仪表指示的读数来确定被测量的大小。 b. 比较仪器类：需在测量过程中将被测量与某一标准量比
⑺按对外界磁场的防御能力分类，指示仪表有Ⅰ、 Ⅱ、Ⅲ、 Ⅳ4个等级。
11
常用电工仪表的符号和意义
分类 电流 种类
测量 对象
符号 － ～ ～ 或 3～
A mA uA V kV W kW
k W · h
V
f Ω MΩ
名称 直流电表 交流电表 交直流两用表 三相交流电表 安培表、毫安表、微安表 伏特表、千伏表 瓦特表、千瓦表 千瓦时表
17
永久磁铁 可动线圈
极靴 指针
轴
圆柱铁心
游丝 调零螺丝
平衡重物
调零导杆
18
图 2.1 磁电式仪表的结构
⑴磁电式仪表有以下优点：标度均匀, 灵敏度和准确度较高, 读数 受外界磁场的影响小。
⑵磁电式仪表的缺点如下：表头本身只能用来测量直流量（当采用 整流装置后也可用来测量交流量），过载能力差。
19
⑶使用磁电式仪表的注意事项有：测量时，电流表要串联在被测的 支路中，电压表要并联在被测电路中； 使用直流表，电流必须从 “+”极性端进入，否则指针将反向偏转; 一般的直流电表不能用 来测量交流电，仪表误接交流电时，指针虽无指示，但可动线圈 内仍有电流通过，若电流过大，将损坏仪表; 磁电式仪表过载能 力较低，注意不要过载。
23
指针 游丝
固定线圈 可动线圈
空气阻尼器 24
图 2.3 电动式仪表的结构
⑴电动式仪表的优点：适用于交直流测量, 灵敏度和准确度比用于 交流的其他仪表高, 可用来测量非正弦量的有效值。
⑵电动式仪表的缺点：标度不均匀, 过载能力差, 读数受外磁场影 响大。
25
指针式万用表
式指示仪表，其他还有感应式、振动式、热电式、热线式、静电 式、整流式、光电式和电解式等类型的指示仪表。
⑵按测量对象的种类分类，主要有电流表（又分安培表、 毫安表、微安表）、电压表（又分为伏特表、 毫伏表等）、功率 表、频率表、欧姆表、电度表等。
9
⑶按被测电流种类分类，有直流仪表、交流仪表、交直流两 用仪表。
20
2. 电磁式仪表的工作原理 电磁式仪表的结构如图2.2所示。 ⑴电磁式仪表有以下优点：适用于交直流测量, 过载能力强,
可无需辅助设备而直接测量大电流，可用来测量非正弦量的有效 值。
⑵电磁式仪表的缺点如下：标度不均匀, 准确度不高, 读数受 外磁场影响。
21
平衡重物 调零螺丝
固定线圈
固定铁片 可动铁片
空气阻尼器
22
图 2.2 电磁式仪表的结构
3. 电动式仪表的工作原理 电动式仪表的结构如图2.3所示。 电动式仪表的工作原理是: 仪表由固定线圈（电流线圈与负
载串联，以反映负载电流）和可动线圈（电压线圈串联一定的附 加电阻后与负载并联，以反映负载电压）所组成，当它们通有电 流后，由于载流导体磁场间的相互作用而产生转动力矩使活动线 圈偏转，当转动力矩与弹簧反作用力矩平衡时, 便获得读数。
⑷按使用方式分类，有安装式仪表和可携式仪表。 ⑸按仪表的准确度分类，指示仪表的准确度可分为 0.1、 0.2、0.5、1.0、1.5、2.5、5.0七个等级。 仪表的级别即仪表准 确度的等级。
10
⑹按使用环境条件分类，指示仪表可分为 A、 B、 C三组。 A组：工作环境为0～+40℃，相对湿度在85%以下。 B组：工作环境为-20～+50℃，相对湿度在85%以下。 C组：工作环境为-40～+60℃，相对湿度在98%以下。
