船舶电线电缆

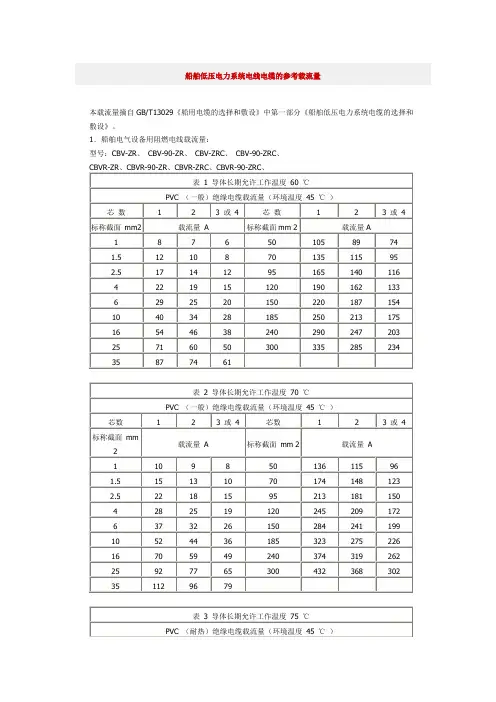

船舶电线电缆介绍
一、电线电缆简介
电线电缆是由一根或多根相互绝缘的导体外包绝缘和保护层制成，将电力或信息从一处传输到另一处的导线。

电缆通常是由几根或几组
导线（每组至少两根）类似绳
索绞合而成，每组导线之间相
互绝缘，并常围绕着一根中心
扭成，整个外面包有高度绝缘的覆盖层。

电线电缆是用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

二、电线电缆分类
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。

它们都是由多股导线组成，用来连接电路、电器等。

三、命名规则
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品。

电线电缆产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称；
(2)产品结构材料或型式；
(3)产品的重要特征或附加特征；
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序
产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

◆简化：
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

3、举例：
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆；
（1）“额定电压8.7/15kV”——使用场合/电压等级；
（2）“阻燃”——强调的特征；
（3）“铜芯”——导体材料；
（4）“交联聚乙烯绝缘”——绝缘材料
（5）“钢带铠装”——铠装层材料及型式
（6）“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)；
（7）“电力电缆”——产品的大类名称；
与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

四、型号说明
1、电线电缆的型号组成与顺序如下：
（1）类别、用途；（2）导体；（3）绝缘；（4）内护层；（5）结构特征；（6）外护层或派生；（7）使用特征。

◆1-5项和第7项用拼音字母表示，高分子材料用英文名的第一位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

2、型号中的省略原则：
（1）电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外；
（2）裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号；
（3）电气装备用电线电缆类和通信电缆类也不列明大类代号，但列明小类或系列代号等。

（4）第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。

有时为了突出该项，把此项写到最前面。

如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

★五、矿用电缆
．．．．
矿用电缆是煤矿用阻燃电缆的简称。

按国家煤炭工业局发布的行业标准《煤矿用阻燃电缆》中的规定，矿用电缆的命名内容即矿用电缆的型号含义如下。

（一）电缆的命名由八部分组成：
第一部分为系列代号M，即煤字的拼音第一个字头；
第二部分为使用特性代号，反映电缆所使用的场合。

字母含义如下：C，采煤机用；D，低温环境用；M，帽灯用；Y，采煤设备（移动）用；Z，电钻用。

第三部分为结构特征代号，表示电缆的结构特征。

字母含义如下：B，编织加强；J，带监视线芯；P，非金属屏蔽；PT，金属屏蔽；Q，轻型；R，绕包加强。

第四部分为材料特征代号，用E表示绝缘或护套采用弹性体材料。

绝缘和护套均采用橡胶时本部分省略。

E，弹性体材料。

第五部分为额定电压U0/U（KV）。

第六部分为动力线芯数*标称截面积的表示。

二者间用乘号连接，单位为平方毫米。

第七部分为地线芯数*标称截面积的表示。

二者间用乘号连接，单位为平方毫米。

第八部分为辅助线芯数*标称截面积的表示。

二者间用乘号连接，单位为平方毫米。

第四部分和第五部分之间用“-”连接；第六部分、第七部分、第八部分之间用“+”连接。

（二）矿用电缆的产品表示方法
1、使用条件
线芯长期允许工作温度为65℃，电线的最小弯曲半径为电缆直径的6倍。

黄色护套电缆不得在日光下长期暴露。

2、主要型号
MC：矿用采煤机橡套软电缆；
MCP：矿用采煤机屏蔽橡套软电缆；
MCPT：矿用采煤机金属屏蔽橡套软电缆；
MCPTJ：矿用采煤机金属屏蔽监视型橡套软电缆；
用途：以上主要用于采煤机及类似设备的电源连接。

MY：矿用移动橡套软电缆；
MYP：矿用移动屏蔽橡套软电缆；
MYPT：矿用移动金属屏蔽橡套软电缆；
用途：以上主要用于井下移动采煤设备的电源连接。

MYPTJ：矿用移动金属屏蔽监视型橡套软电缆；
用途：井下移动变压器及类似设备的连接。

MZ：矿用电钻电缆；
MZP：矿用屏蔽电钻电缆；
MYQ：矿用移动轻型橡套软电缆；
用途：矿井巷道照明、输送机联锁、控制与信号设备电源连接。

YQ、YQW：轻型橡套软电缆；
用途：用于轻型移动电器设备和工具。

YZ、YZW：中型橡套软电缆；
用途：用于各种移动电器设备和工具。

YC、YCW：重型橡套软电缆；
用途：用于各种移动电器设备、能承受较大的机器外力作用。

备注：
（1）M—煤矿用；Y—移动；T—金属；C—采煤机；P—屏蔽；J—监视；Q—轻型；Z—电钻；
（2）W型电缆具有耐气候和一定的耐油性能；（3）ZR型电缆具有阻燃性；
3、举例说明
（1）采煤机屏蔽橡套软电缆，额定电压为00.66/1.14KV，动力线芯3*50，地线芯为1*10，控制线芯为4*4，带半导电屏蔽层，表示为：MCP-0.66/1.14 3*50+1*10+4*4 MT818.2-1999；
（2）采煤机屏蔽监视编织加强型橡套软电缆，额定电压为0.66/1.14KV，动力线芯3*50，地线芯1*25，控制线芯2*2.5，带半导电屏蔽层，监视线芯和编织加强层，表示为：MCPJB-0.66/1.14 3*50+1*25+2*2.5 MT818.3-1999；
（3）采煤机金属屏蔽监视型橡套软电缆，额定电压0.66/1.14KV，动力线芯3*70，地线芯1*25，监视线芯1*35，带金属屏蔽层，表示为MCPTJ-0.66/1.14 3*70+1*35+1*35 MT 818.4-1999；
（4）煤矿用移动弹性体软电缆，额定电压0.38/0.66KV，动力线芯3*25，地线芯1*16，不带屏蔽层，表示为：MYE-0.38/0.66 3*25+1*16 MT818.5-1999；
（5）煤矿用移动金属屏蔽监视型橡套软电缆，额定电压3.6/6KV，动力线芯3*35，地线芯3*16/3，监视线芯3*2.5，带半导电屏蔽层，表示为：MYPTJ-3.6/6 3*35+3*16/3+3*2.5MT818.6-1999；（6）煤矿用移动屏蔽橡套软电缆，额定电压为3.6/6KV，动力线芯3*25，地线芯1*16，低温环境用，带半导电屏蔽层，表示为：MYDP-3.6/6 3*25+1*16 MT818.7-1999；
（7）煤矿用电钻屏蔽弹性体电缆，额定电压0.3/0.5KV，动力线芯3*4，地线芯1*4，表示为：
MZPE-0.3/0.53*4+1*4 MT818.8-1999；
（8）煤矿用移动轻型橡套软电缆，额定电压
0.3/0.5KV，绝缘线芯3*2.5，不带屏蔽层，表示为：
MYQ-0.3/0.5 3*2.5 MT818.9-1999；
（9）煤矿用矿工帽灯电线，绝缘线芯2*0.75，表示
为：MM 2*0.75 MT818.10-1999；
以上矿用电缆型号含义为MT818中的规定，按国家标准GB12972中的规定系列代号为U，即矿字的拼音第二个字母，因为第一个字母K已被控制电缆所占用，其余的代号基本一样。

备注：标称面积是标准给出的一个规范，然后再相应给出一个偏差范围。

二〇一一年九月7日。
