第五章 高速铁路动车组

高速铁路动车组简介(一)牵引动力及牵引方式比选1、高速列车应采用电力牵引内燃牵引和电力牵引两种牵引种类列车速度从100km/h增加到300km/h时，运行阻力约增加5倍，此时牵引列车的总功率则为100km/h时的15倍电力牵引更适宜高速列车的牵引内燃牵引是很难实现的主要原因如下：（1）目前我国功率最大的DF8内燃机车标称功率为2720kw，柴油-发电机组总重为30.87t，柴油机组平均每千瓦功率金属消耗量为11.35kg/kw。

而电力机车以 SS3为例，机车功率为4320kw，主变压器重12.4t，平均每千瓦功率金属消耗量为 2.87kg/kw。

因此牵引动力装置在轴重和轴数维持一样的条件下，电力牵引可实现更大的牵引功率。

（2）内燃牵引若实现高速牵引则必须提高柴油机功率，必然会增加柴油发电机组及辅助系统重量，最终会导致机车轴重或轴数增加。

轴重的增加对高速列车的运行是极其有害的，它增大了轮对对钢轨的冲击力，易导致钢轨的折断，并增加了轨道线路的养护维修工作量和维修费用。

若为了维持轴重不增加而增加轴数，如采用C0-C0式转向架或B0-B0-B0式转向架，或组合式机车，使转向架复杂，不利于机车的高速运行。

（3）大功率柴油机的噪音及排放的废气对环境造成严重的污染，影响旅行的舒适度，同时由于机车燃料油的储备有限，列车不能长距离行驶，需换挂机车或在站上补充燃料及水，增加了列车辅助作业时间。

电力牵引由于牵引功率的增加，对列车的质量影响很小，易实现大功率牵引，所以高速列车最佳的牵引方式为电力牵引。

2、高速铁路宜采用动车组目前我国铁路基本上采用机车牵引旅客列车的输送方式，机车和旅客列车分别整备，机车在车站联挂列车后出行,机车只在规定的交路范围内运行。

这种运行方式有以下缺点：（1）机车按规定交路行驶，中途须换挂机车，辅助作业时间延长，从而使旅行时间延长。

而动车组本身在运行中不需更换牵引动力，有效地压缩了运行时间。

（2）列车出入始发（终到）站时通过车站咽喉区每开行一对旅客列车，则占用咽喉次数达6次，造成咽喉区能力紧张。

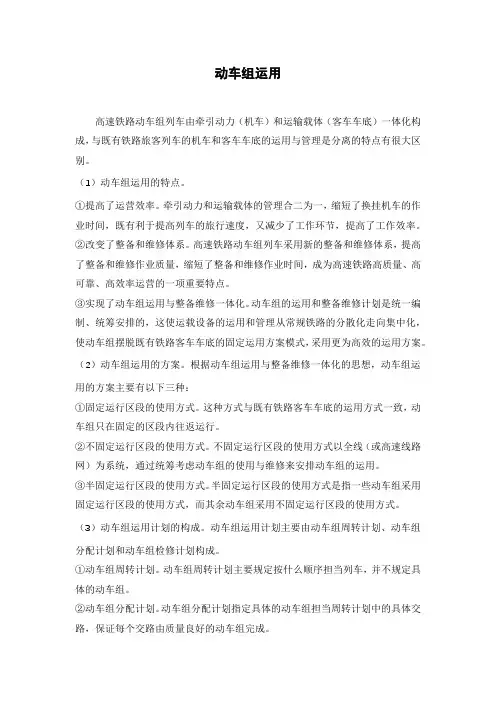

动车组运用高速铁路动车组列车由牵引动力（机车）和运输载体（客车车底）一体化构成，与既有铁路旅客列车的机车和客车车底的运用与管理是分离的特点有很大区别。

（1）动车组运用的特点。

①提高了运营效率。

牵引动力和运输载体的管理合二为一，缩短了换挂机车的作业时间，既有利于提高列车的旅行速度，又减少了工作环节，提高了工作效率。

②改变了整备和维修体系。

高速铁路动车组列车采用新的整备和维修体系，提高了整备和维修作业质量，缩短了整备和维修作业时间，成为高速铁路高质量、高可靠、高效率运营的一项重要特点。

③实现了动车组运用与整备维修一体化。

动车组的运用和整备维修计划是统一编制、统筹安排的，这使运载设备的运用和管理从常规铁路的分散化走向集中化，使动车组摆脱既有铁路客车车底的固定运用方案模式，采用更为高效的运用方案。

（2）动车组运用的方案。

根据动车组运用与整备维修一体化的思想，动车组运用的方案主要有以下三种：①固定运行区段的使用方式。

这种方式与既有铁路客车车底的运用方式一致，动车组只在固定的区段内往返运行。

②不固定运行区段的使用方式。

不固定运行区段的使用方式以全线（或高速线路网）为系统，通过统筹考虑动车组的使用与维修来安排动车组的运用。

③半固定运行区段的使用方式。

半固定运行区段的使用方式是指一些动车组采用固定运行区段的使用方式，而其余动车组采用不固定运行区段的使用方式。

（3）动车组运用计划的构成。

动车组运用计划主要由动车组周转计划、动车组分配计划和动车组检修计划构成。

①动车组周转计划。

动车组周转计划主要规定按什么顺序担当列车，并不规定具体的动车组。

②动车组分配计划。

动车组分配计划指定具体的动车组担当周转计划中的具体交路，保证每个交路由质量良好的动车组完成。

③动车组检修计划。

动车组检修计划规定了动车组在基地检修的时间、内容、检修线等具体内容，供动车组基地检修使用。

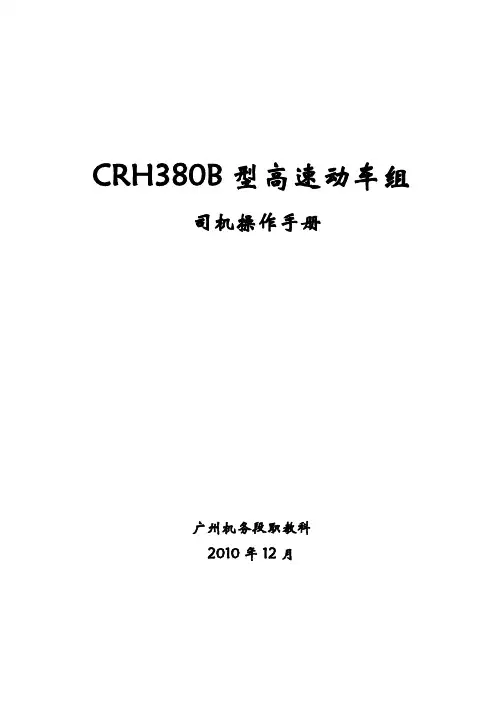

CRH380B型高速动车组司机操作手册广州机务段职教科2010年12月前言随着高速铁路的不断建设发展，我国新型高速CRH系列动车组开发研制取得了重大成果，新型380B型高速动车组，即将在武-广客运专线上投入运用，为了便于动车组司机掌握新设备、新技术的操作技能，职教科汇同武广高铁车间有关专业技术人员，结合380B型动车组设计及操纵运用等各方面技术资料进行归纳整理，编写了CRH.380B型高速动车组司机操作技术手册。

CRH.380B型动车组司机操作技术手册，共计五个章节，分别为：动车组总体、供风及制动系统、安全、控制系统、动车组操作。

由于技术能力及条件有限，书中难免有很多不当之处，敬请大家批评指正，以便今后进一步完善。

组织：整理编写：审核：2010年12月6日目录第一章动车组总体第一节、动车组车辆概述第二章供风及制动系统第一节、压缩空气系统概述第二节、制动系统第三章司机室第一节、司机室设备介绍第二节、司机室MMI显示器第四章安全、控制系统第一节、安全回路第二节、操作控制系统第五章动车组操作第一节、动车组设备检查操作第二节、动车组启动操作第三节、动车组异常情况下操作第一章动车组总体第一节、动车组车辆概述一、CRH380B型动车组的概念及技术数据1.CRH 380B动车组用于在中国的 350km/h 速度等级客运专线（如武广客运线）上运营，并能在200km/h速度等级及以上的客运专线上以200km/h速度级正常运行。

2.CRH 380动车组为16辆编组：⑴动车组设VIP车、一等车、二等车、餐座合造车。

⑵VIP车设高级可躺座椅，采用1＋2布置。

⑶一等车座席采用 2＋2 布置，其中有一辆一等车内设一个 4 人 VIP 座椅半包间和二个6人一等座椅半包间。

⑷二等车座席采用2＋3布置。

两端车前部各设一个休闲观光区。

⑸餐座合造车设餐座区，采用2＋2布置。

图： 1-1 动车组配置二、CRH380B型动车组的动力及辅助供电配置1.动车组的动力及辅助供电配置见图1-22.EC01/ TC02 / VC03 /FC04 、IC08/TC07/IC06 / FC05、BC09/TC10/IC11/SC12、EC16/TC15/IC14/SC13车各组成一个牵引单元。

铁道运输专业高铁概论课程学习指导书一、课程简介本课程是铁道运输（客货运）专业的专业课，是为了追踪国内外高速铁路发展趋势、反映铁路最新成果和发展动态而开设的一门新课程。

主要介绍高速铁路的发展趋势和进展、基础设施和活动设备、高速铁路的运营管理和磁悬浮高速铁路相关技术。

通过本课程的学习，使学员达到了解高速铁路线路组成；高速铁路供电、高铁信号与通信系统；高速铁路动车组；高速铁路运输组织及磁悬浮铁路的基本知识。

本课程自学课时36节，考试形式：闭卷二、自学指导（一）阅读教材《高速铁路概论》《第一章绪论》1、泛读：第一章第二节第5页至第8页第一章第三节第8页至第16页2、精读：第一章第一节第1页至第5页3、知识点精析重点：高速铁路的概念了解：高速铁路的形式；了解高速铁路的主要技术经济特点；了解我国高速铁路的现状。

（二）阅读教材《高速铁路概论》《第二章高速铁路线路》1、泛读：第二章第一节第17页至第18页；第二章第三节第32页至第35页；第二章第四节第38页至第46页；第二章第五节第51页至第52页；第二章第六节第56页至第59页。

2、精读：第二章第二节第18页至第23页；第二章第三节第23页至第31页；第二章第四节第35页至第38页；第二章第五节第46页至第51页；第二章第六节第52页至第56页。

3、知识点精析重点：高速铁路对线路平面、纵断面的要求；高速铁路对轨道的要求；对路基的要求；及对桥梁的要求；对隧道的要求。

了解：高速铁路线路的特征；高速铁路轨道结构；高速铁路路基的结构和特点；高速铁路桥梁的构造和特点；高速铁路隧道的构造和特点。

（三）阅读教材《高速铁路概论》《第三章高速铁路供电》1、泛读：第三章第一节第63页至第67页；第三章第二节第77页至第84页；第三章第三节第85页至第86页；2、精读：第三章第一节第60页至第62页；第三章第二节第73页至第77页。

3、知识点精析重点：高速铁路线路供电系统的组成；高速铁路的供电方式；高速铁路接触网的基本结构。

高速铁路动车组定义与分类
高速铁路动车组是一种先进的交通工具，它以高速、安全、舒适的特点受到了广大乘客的喜爱。

根据不同的功能和使用场景，高速铁路动车组可以分为多个不同的类型。

按照速度和载客量的不同，高速铁路动车组可以分为普通动车组和高速动车组两种类型。

普通动车组适用于中短途运输，一般最高时速在200公里左右，能够满足城市之间的通勤需求。

而高速动车组则是指时速在250公里以上的列车，它们通常在长途运输中扮演重要角色，能够提供更快的交通速度和更大的载客量。

根据动力系统的不同，高速铁路动车组可以分为电力动车组和动力集中式动车组两种类型。

电力动车组主要依靠电力系统提供动力，可以分为交流电力动车组和直流电力动车组。

而动力集中式动车组则是指车辆的动力由车头集中供给，车厢之间通过机械传动连接。

高速铁路动车组还可以根据功能进行进一步的划分。

例如，有些动车组专门用于货运，它们具有较大的载货能力和稳定的货物固定设施。

还有一些动车组则专门用于旅客运输，提供舒适的座椅、餐车和卫生间等设施，以满足乘客的需求。

高速铁路动车组的定义与分类非常丰富多样。

不同类型的动车组在速度、载客量、动力系统和功能上各有特点，能够满足不同方面的需求。

无论是普通动车组还是高速动车组，它们都在不断发展和创
新，为我们提供更加便捷、舒适的出行体验。
