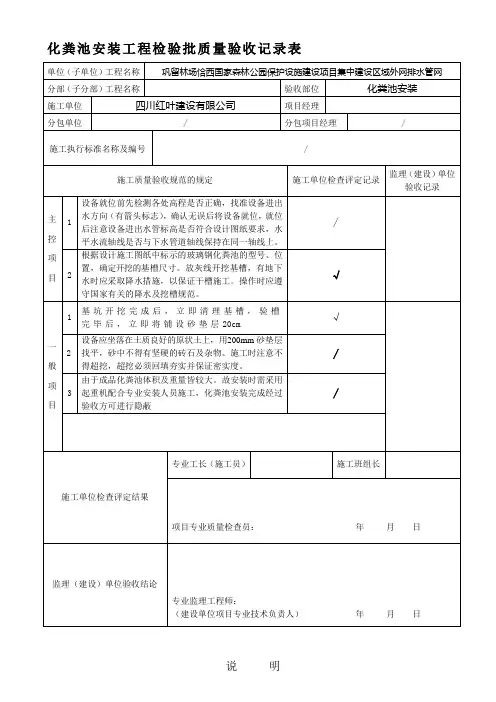

化粪池安装工程检验批质量验收记录表单位（子单位）工程名称巩留林场恰西国家森林公园保护设施建设项目集中建设区域外网排水管网分部（子分部）工程名称验收部位化粪池安装施工单位四川红叶建设有限公司项目经理分包单位/ 分包项目经理/施工执行标准名称及编号/施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1设备就位前先检测各处高程是否正确，找准设备进出水方向（有箭头标志），确认无误后将设备就位，就位后注意设备进出水管标高是否符合设计图纸要求，水平水流轴线是否与下水管道轴线保持在同一轴线上。
/ 2根据设计施工图纸中标示的玻璃钢化粪池的型号、位置，确定开挖的基槽尺寸。
放灰线开挖基槽，有地下水时应采取降水措施，以保证干槽施工。
操作时应遵守国家有关的降水及挖槽规范。
√一般项目1基坑开挖完成后，立即清理基槽，验槽完毕后，立即将铺设砂垫层20cm√2设备应坐落在土质良好的原状土上，用200mm砂垫层找平，砂中不得有坚硬的砖石及杂物。
施工时注意不得超挖，超挖必须回填夯实并保证密实度。
/3由于成品化粪池体积及重量皆较大。
故安装时需采用起重机配合专业安装人员施工，化粪池安装完成经过验收方可进行隐蔽/施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日说明060204060303主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。
2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
一般项目1、电缆支架安装应符合下列规定：1）当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～100mm；2）当设计无要求时，电缆支架层间最小允许距离符合表13.2.1的规定；3）支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用连接适配，连接紧固，防松零件齐全。

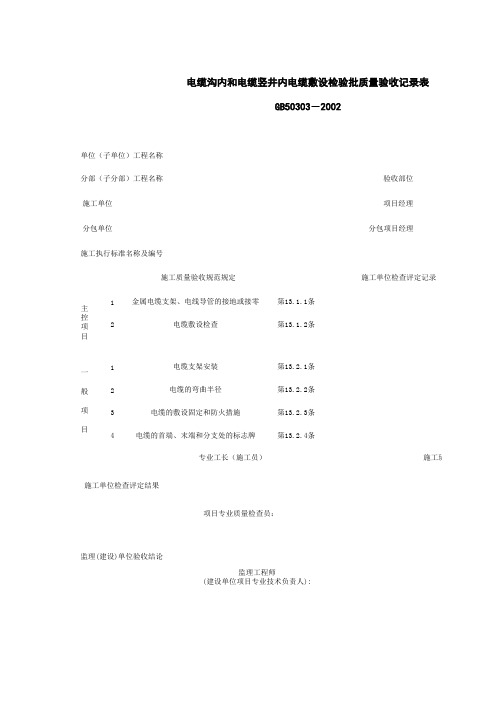

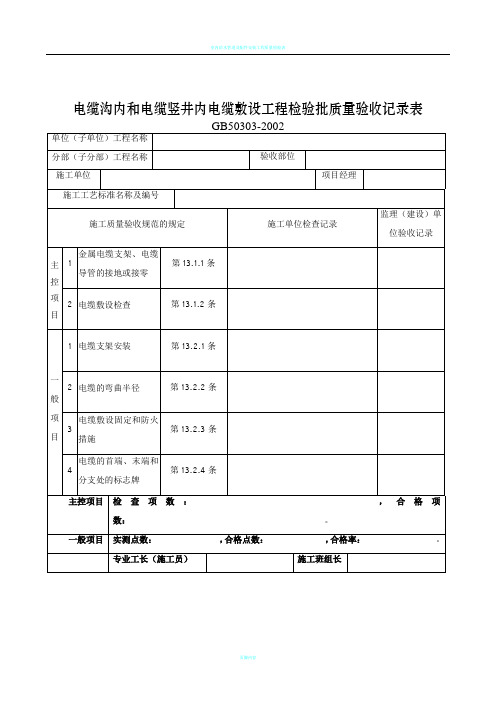

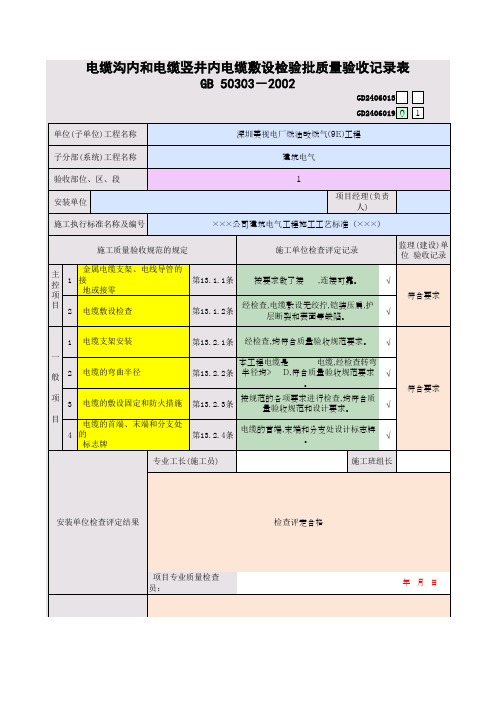

121234电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表
GB50303－2002
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
分包单位
施工执行标准名称及编号
施工质量验收规范规定
电缆的敷设固定和防火措施
电缆的首端、末端和分支处的标志牌主 控
项 目
一
般
项 目施工单位检查评定结果
监理(建设)单位验收结论
第13.1.2条第13.2.1条第13.2.2条第13.2.3条电缆敷设检查电缆支架安装电缆的弯曲半径项目专业质量检查员：
监理工程师
(建设单位项目专业技术负责人):专业工长（施工员）
第13.1.1条第13.2.4条
施工单位检查评定记录验收部位项目经理施工班组
金属电缆支架、电线导管的接地或接零分包项目经理
年 月 日年 月 日录工班组长
060204060303
监理(建设)单位验收
记录。

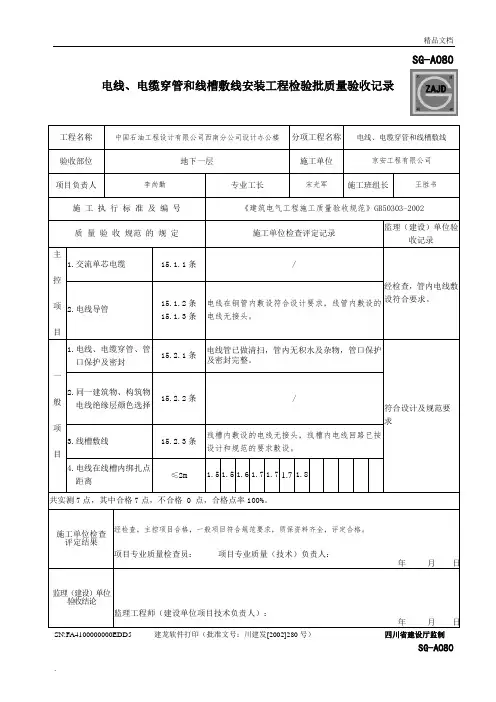

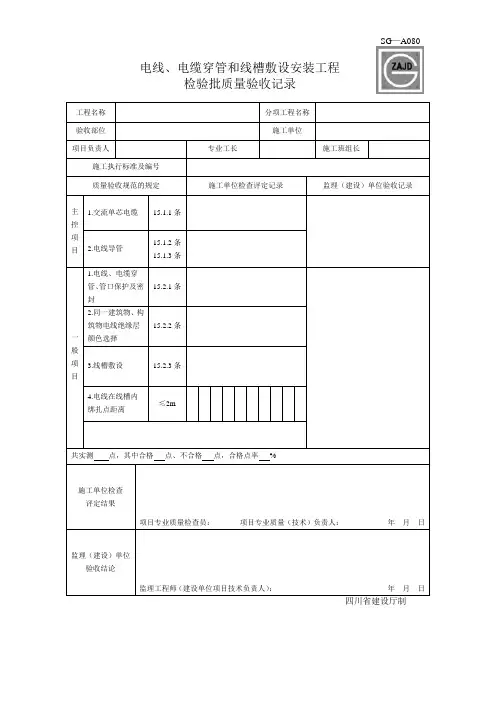

SG-A080 电线、电缆穿管和线槽敷线安装工程检验批质量验收记录工程名称中国石油工程设计有限公司西南分公司设计办公楼分项工程名称电线、电缆穿管和线槽敷线验收部位地下一层施工单位京安工程有限公司项目负责人李尚勤专业工长宋光军施工班组长王胜书施工执行标准及编号《建筑电气工程施工质量验收规范》GB50303-2002质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.交流单芯电缆15.1.1条/经检查，管内电线敷设符合要求。
2.电线导管15.1.2条15.1.3条电线在钢管内敷设符合设计要求，线管内敷设的电线无接头。
一般项目1.电线、电缆穿管、管口保护及密封15.2.1条电线管已做清扫，管内无积水及杂物，管口保护及密封完整。
符合设计及规范要求2.同一建筑物、构筑物电线绝缘层颜色选择15.2.2条/3.线槽敷线15.2.3条线槽内敷设的电线无接头，线槽内电线回路已按设计和规范的要求敷设。
4.电线在线槽内绑扎点距离≤2m 1.5 1.5 1.6 1.7 1.7 1.7 1.8共实测7点，其中合格7点，不合格 0 点，合格点率100%。
施工单位检查评定结果经检查，主控项目合格，一般项目符合规范要求，质保资料齐全，评定合格。
项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日SN:FA4100000000EDD5 建龙软件打印（批准文号：川建发[2002]280号）四川省建设厅监制电线、电缆穿管和线槽敷线安装工程检验批质量验收记录工程名称中国石油工程设计有限公司西南分公司设计办公楼分项工程名称火灾自动报警及联动系统验收部位地下二层火灾自动报警及广播线槽敷线施工单位京安工程有限公司项目负责人李尚勤专业工长宋光军施工班组长王胜书施工执行标准及编号《建筑电气工程施工质量验收规范》GB50303-2002质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.交流单芯电缆15.1.1条/经检查，管内电线敷设符合要求。
SG－A078电缆沟内和电缆井内电缆敷设安装工程检验批质量验收记录工程名称分项工程名称电缆沟和竖井内电缆敷设工程验收部位配电室至竖井施工单位项目负责人专业工长施工班组长施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1．金属电缆支架，电缆导管接地接零13.1.1条金属电缆支架及金属线管接地完全可靠经查，金属电缆支架和线管接地可靠，电缆不损伤，两项主控项目符合要求，合格2．电缆敷设13.1.2条电缆敷设排列整齐，无损伤和压扁一般项目1．电缆支架安装支架最上层至竖井顶部或楼板的距离≥150~200mm 170 170 175 170 175 170 168 170经检查，电缆敷设正确，电缆安装的距离固定，实测30点，合格25点，合格点率83%，符合规范要求。
支架最下层至沟底或地面的距离≥150~100mm 80 80 85 75 80 75 80 85支小架允层许间距最离控制电缆120mm 125 125 123 125 125 123 124 12510KV及以下电力电缆150~200mm 180 185 175 180 175 180 175 1802．电缆在支架上敷设，转弯处最小允许弯曲半径13.2.2条表12.2.1-1各种电缆的弯曲半径符合规范要求3．垂直或大于45°倾斜敷设的电缆在每个支架上固定电缆在每个支架上固定，符合要求4．电缆支持点间距电力电缆全塑型水平400㎜450 400 420 400 380 400 410 400垂直1000㎜1000 950 1000 900 900 1200 800 900其它水平800㎜750 800 850 800 750 800 700 600垂直1500㎜1400 1450 1400 1500 1400 1400 1450 1500控制电缆水平800㎜850 700 750 700 800 760 750 700垂直1000㎜900 1000 950 900 950 1000 1100 9005．电缆沟和竖井，按设计要求位置设防火隔堵电缆竖井在每层已按标准做有防火措施共实测点，其中合格点、不合格点，合格点率理工作 %施工单位检查评定结果经检查，质保资料齐全，主控项目合格，一般项目符合要求，该检验批评定合格项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论应有的质保资料完整，经旁站检查及验收，该检验批评定合格监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制SG—A078填写说明一、本表适用于各种高压电缆、低压电缆、动力电缆、控制电缆等在电缆沟和电缆竖井内敷设的安装工程施工质量验收。

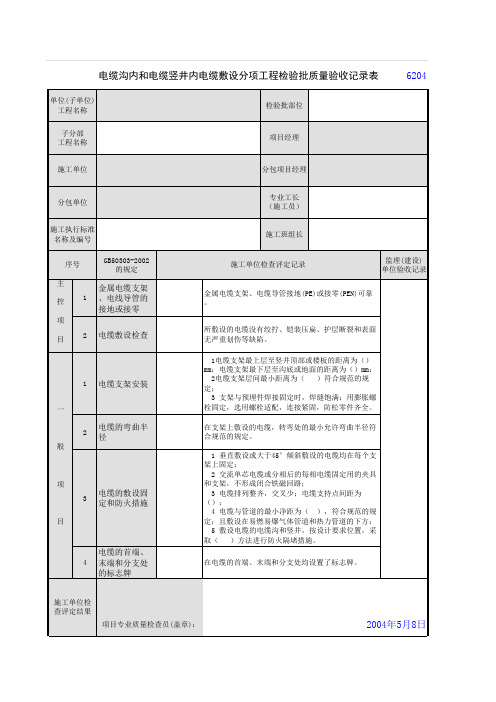

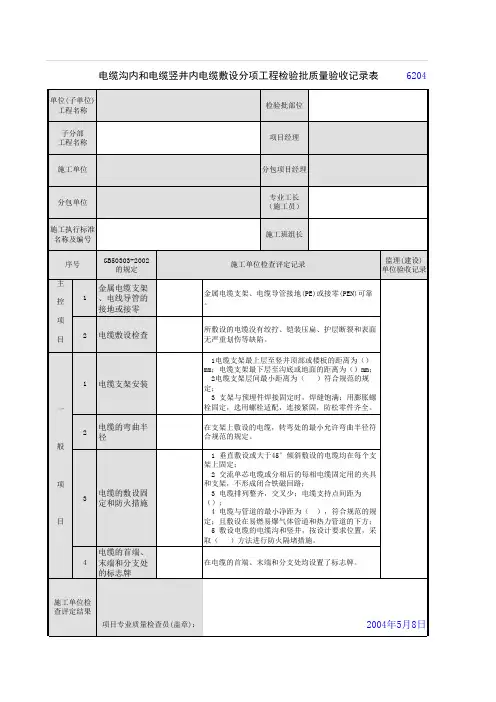

电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录项目名称：电缆沟内和电缆竖井内电缆敷设分项工程工程地点：验收日期：年月日验收员：一、项目简介本验收记录旨在对电缆沟内和电缆竖井内电缆敷设分项工程进行质量验收，确保工程质量符合设计要求和相关标准。
二、检验依据1.工程设计文件；2.相关技术标准和规范；3.施工合同及附件。
三、质量验收内容1.电缆敷设的质量-电缆埋深和埋设质量；-电缆的连接和接头的质量；-电缆固定材料的使用和质量；-电缆穿越孔的施工质量。
2.电缆和管道的隔离-电缆与其他管道的间距；-电缆与管道的穿越部位密封材料的使用和质量。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求；-管沟和竖井的基底和墙壁平整度；-管沟和竖井的防渗措施；-管沟和竖井的排水条件。
四、质量验收方法1.实地检查对电缆敷设部位进行实地检查，包括埋设深度、连接处、固定材料和穿越孔的施工质量等。
2.抽样检测选择样品进行质量抽样检测，包括电缆连接处的电阻测试、电缆外观检查等。
3.文件资料审查对施工单位提供的相关文件资料进行审查，包括电缆敷设图纸、质量检测报告等。
五、质量验收结果及处理意见根据实地检查、抽样检测和文件资料审查的结果，对各项质量验收内容进行评估和判定。
1.电缆敷设的质量-电缆埋深和埋设质量：符合设计要求，合格。
-电缆的连接和接头的质量：连接牢固，无松动和漏电现象，合格。
-电缆固定材料的使用和质量：固定材料完好无损，固定可靠，合格。
-电缆穿越孔的施工质量：孔洞尺寸和位置准确，密封材料齐全，合格。
2.电缆和管道的隔离-电缆与其他管道的间距：符合设计要求，合格。
-电缆与管道的穿越部位密封材料的使用和质量：材料质量良好，密封效果良好，合格。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求：尺寸和形状符合设计要求，合格。
-管沟和竖井的基底和墙壁平整度：平整度符合设计要求，合格。
-管沟和竖井的防渗措施：防渗措施完整，符合要求，合格。
电缆沟内和电缆竖井内电缆敷设检验批质量验收记录（GB50303-2002）表13 编号：060204/060303□□□060204/060303□□□说明主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。
2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
一般项目1、电缆支架安装应符合下列规定：1) 当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～100mm；2) 当设计无要求时，电缆支架层间最小允许距离符合表13.2.1的规定；3) 支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，螺栓紧固，防松零件齐全。
2、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合规范表12.2.1-1的规定。
3、电缆敷设固定应符合下列规定：1) 垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定；2) 交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3)电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于表13.2.3的规定；4)当设计无要求时，电缆与管道的最小净距，符合规范表12.2.1-2的规定，且敷设在易燃易爆气体管道和热力管道的下方；5)敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵措施。
4、电缆的首端、末端和分支处应设标志牌。
检查数量：主控项目抽查20%，少于10处，全数检查。
一般项目抽查10%，少于5处，全数检查。
检验方法：见规范第28.0.7条。
判定：应检数量全部符合规范规定判为合格。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
说明主控项目1．电缆按进场批次进行检查，电缆外表应无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号应符合设计要求。
检验数量：施工、监理单位均全部检查。
检验方法：施工单位检查质量证明文件、试验及观察检查。
监理单位检查质量证明文件、见证试验及观察检查。
2．电缆埋设深度应符合设计要求。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
3．电缆与铁路、公路、排水沟、城市街道、厂区街道交叉以及进入建筑物时应根据设计要求采取保护措施。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
4．电缆间、电缆与管道建筑物间最小净距离应符合《铁路电力工程施工质量验收标准》（TB10420—2003）附录K的规定。
检验数量：施工、监理单位均全部检查。
检验方法：测量检查。
5．电缆敷设的最小弯曲半径应符合下表的规定：电缆最小弯曲半径注：表中D为电缆外径。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
6．电缆穿过小河、小溪的敷设应符合下列规定：（1）保护管（槽）的埋设深度不应小于河床以下0.5 m。
石质河床可浅埋。
（2）电缆过河位置，线路走向等应符合设计要求。
电缆的水底部分不应有接头。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
一般项目1．同沟敷设两条以上电缆时，不得重叠、交叉、扭绞。
检验数量：施工单位全部检查。
检验方法：观察检查。
2．电缆中间接头的外壳与邻近电缆的距离不应小于0.25 m，多根电缆接头要前后错开，其距离不应小于0.5 m。
直埋电缆接头盒外面应有保护盒（环氧树脂接头除外）。
检验数量：施工单位全部检查。
检验方法：观察、测量检查。
3．电力电缆敷设时，在电缆终端头、中间头处应预留备用长度，高压电缆为5 m，低压电缆为3 m。
允许偏差为±500 mm。
检验数量：施工单位全部检查。
检验方法：测量检查。
4．敷设好的电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

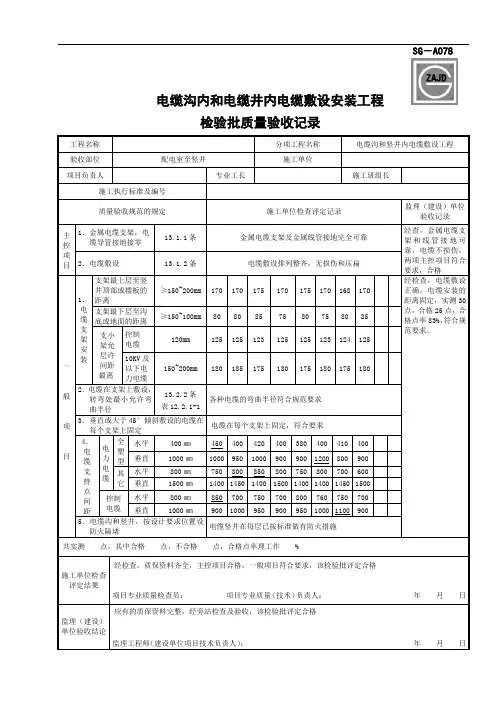

SG－A078
电缆沟内和电缆井内电缆敷设安装工程
检验批质量验收记录
工程名称分项工程名称电缆沟和竖井内电缆敷设工程验收部位配电室至竖井施工单位
项目负责人专业工长施工班组长
施工执行标准及编号
质量验收规范的规定施工单位检查评定记录监理（建设）单位
验收记录
主控项目1．金属电缆支架，电
缆导管接地接零
13.1.1条金属电缆支架及金属线管接地完全可靠
经查，金属电缆支
架和线管接地可
靠，电缆不损伤，
两项主控项目符合
要求，合格
2．电缆敷设13.1.2条电缆敷设排列整齐，无损伤和压扁
一般项目1．
电
缆
支
架
安
装
支架最上层至竖
井顶部或楼板的
距离
≥150~200mm 170 170 175 170 175 170 168 170
经检查，电缆敷设
正确，电缆安装的
距离固定，实测30
点，合格25点，合
格点率83%，符合规
范要求。
支架最下层至沟
底或地面的距离
≥150~100mm 80 80 85 75 80 75 80 85
支小
架允
层许
间距
最离
控制
电缆
120mm 125 125 123 125 125 123 124 125
10KV及
以下电
力电缆
150~200mm 180 185 175 180 175 180 175 180
2．电缆在支架上敷设，
转弯处最小允许弯
曲半径
13.2.2条
表12.2.1-1
各种电缆的弯曲半径符合规范要求
3．垂直或大于45°倾斜敷设的电缆在
每个支架上固定
电缆在每个支架上固定，符合要求
4．
电
缆
支
持
点
间
距
电
力
电
缆
全
塑
型
水平400㎜450 400 420 400 380 400 410 400
垂直1000㎜1000 950 1000 900 900 1200 800 900
其
它
水平800㎜750 800 850 800 750 800 700 600
垂直1500㎜1400 1450 1400 1500 1400 1400 1450 1500
控制
电缆
水平800㎜850 700 750 700 800 760 750 700
垂直1000㎜900 1000 950 900 950 1000 1100 900
5．电缆沟和竖井，按设计要求位置设
防火隔堵
电缆竖井在每层已按标准做有防火措施
共实测点，其中合格点、不合格点，合格点率理工作 %
施工单位检查
评定结果
经检查，质保资料齐全，主控项目合格，一般项目符合要求，该检验批评定合格
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）
单位验收结论
应有的质保资料完整，经旁站检查及验收，该检验批评定合格
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
SG—A078填写说明
一、本表适用于各种高压电缆、低压电缆、动力电缆、控制电缆等在电缆沟和电缆竖井内敷设的安装工程施工质量验收。
二、该工程的检验批可按电缆井道和电缆的系统和区段来划分。
三、主控项目中：
1．金属电缆支架、电缆导管必须接地或接零可靠。
2．电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
四、一般项目中：
1．电缆在支架上敷设最小允许弯曲半径为：①元铅包钢铠护套橡皮绝缘电力电缆≥10D；②有钢铠护套橡皮绝缘电力电缆≥20D；③聚氯乙烯绝缘电力电缆≥10D；④交联聚氯乙烯绝缘电力电缆≥15D；
⑤多芯控制电缆≥10D。
2．电缆的首端、末端和分支处应设标志牌。
检查方法：见本规范笫28、0、7条。
