裂缝补强工程

混凝土裂缝修补方案混凝土裂缝修补方案1依据现场勘察，沙湖泵站混凝土结构中多处涌现裂缝现象，且多数集中在泵房内部，由于裂缝对水工建筑物有极大的危害作用，现经多方讨论决断对其进行补强处理，详细施工方案及工艺如下：1.工程特点经现场勘察，此工程主要有以下特点：1〕多数裂缝在泵房〔主要建筑物〕内部，对泵站安全危害极大；2〕裂缝大多为贯穿性裂缝；3〕裂缝宽度一般在0.2mm左右且为老混凝土；4〕裂缝处理的施工期外界温度对处理效果无太大影响。

2.处理方案针对该工程的特点，综合考虑现场状况、工期要求等因素，拟采纳：1〕贯穿裂缝：采纳环氧材料进行化学灌浆处理；2〕表面裂缝：采纳环氧砂浆嵌缝处理。

3.材料选择在材料的选用上，水溶性聚氨酯材料适用于水下混凝土或基础的防渗堵漏加固方面，而沙湖泵站裂缝大多在水上，且裂缝相对稳定，依据水溶性聚氨酯材料和环氧树脂灌浆材料的性能比较，我们认为采纳环氧树脂灌浆材料更为合适些，由于它具有粘度小、可灌性强、和混凝土的粘结强度高、浆液固结后的抗压强度和抗拉强度都很好、有较好的补强加固作用、且凝固时间可以进行调整以满意施工不同需要等效果。

详细状况见表1、2、3：表1.环氧树脂灌浆材料的主要性能指标：〔见附表1〕表2.环氧树脂灌浆材料协作比：〔见附表2〕表3.环氧砂浆协作比：〔见附表3〕4.施工工艺要点1〕贯穿裂缝处理依据沙湖泵站实际状况，制订灌浆工艺流程为：施工预备→查缝定位→凿槽→孔位布置→钻孔→清孔→安装灌浆管→封缝→试气补漏→现场灌浆→缝面处理→验收先开槽封缝，后钻孔注浆、采纳封缝和注浆相结合的治理裂缝的方法。

①查缝定位：组织人员对裂缝进行排查，并在裂缝处作出明显标记；②凿槽：沿裂缝凿除裂缝两侧混凝土，开缝宽度为5cm 左右，深度为5～8cm，开槽长度沿裂缝两端各延长10～20cm，然后用水清洗凿除面；③孔位布置：孔位布置的原则是先疏后密，孔距0.5～0.8m；④钻孔；孔要求深而细，钻60斜孔，孔径为8~18，孔深为混凝土厚度1/2～2/3，本工程中采纳电锤钻孔；⑤清孔：用压风机冲孔，然后用水冲洗，将孔内沉碴、淤泥彻底清理洁净，通过冲孔可了解孔位之间的连通关系，从而确定压浆孔和通气孔；⑥安装灌浆管：沿钻孔方向布置好灌浆管，并将其固定坚固，另一接头连接手摇灌浆泵；⑦封缝：先用环氧基液在砼清洗面上涂一层1mm厚的环氧基液，后将配制好的环氧砂浆捏成团状沿裂缝顺次依次嵌入凿槽中，并用锤子轻轻扣打砂浆外露面，使其与砼面充分接触，最末再在环氧砂浆表面涂一层厚度为1mm左右的环氧基液，基液涂刷厚度要匀称；⑧试气补漏：检查注浆嘴孔口有无渗漏水、孔洞是否畅通和提供裂缝注浆进浆压力；⑨灌浆：灌浆顺次自下而上单孔逐一连续进行，将环氧树脂灌浆材料按协作比配制好，通过压力泵由管线送浆液至工作面而进行压浆，压浆工序可视浆液的凝聚时间而定，以保证其厚实强度。

混凝土楼板裂缝灌浆施工方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]混凝土楼板裂缝灌浆施工方案一、工程概况：慧远美林谷工程，有部分楼板呈现可见裂缝，据初步诊断为混凝土的收缩徐变及温度效应的影响形成。

目前该裂缝已处于稳定状态。

现依业主要求，对楼板裂缝进行化学灌浆补强处理。

二、处理方法：对裂缝采用压力灌注式灌入改性环氧树脂灌浆液封闭处理。

三、施工工艺流程裂缝基面处理→灌浆嘴埋设位的确定→安装灌浆嘴→封缝处理→试压→压力灌浆施工→观察灌浆情况→取灌浆器→拆除灌浆嘴四、施工方法1、裂缝基面处理在裂缝发生处的基体上，用钢丝刷扫除松散层、灰尘、污物等，对较宽裂缝，沿裂缝走向凿除表层混凝土，露出新鲜混凝土为宜；对所有要处理的裂缝沿缝凿成V型槽；后用压缩空气吹净施工面，最后用丙酮顺缝走向擦洗以等后序施工。

2、灌浆嘴埋设位的确定在裂缝较宽处、交错处、端处、裂缝贯穿处等部位设置灌浆嘴，灌浆嘴中心孔应对准裂缝处。

通常情况下，间距应在35cm-40cm左右，设置原则为宽缝可稀，窄缝可密；但每条裂缝至少须有一个灌浆孔和排气孔。

3、安装灌浆嘴将配制好的封口胶刮涂于灌浆嘴底坐上，按设计位置粘贴于裂缝基面上，应确保灌缝嘴中心孔对准裂缝，避免封口胶堵塞浆孔。

4、封逢处理将调配好的封口胶刮涂于裂缝表面，宽度以2-3cm为宜。

5、试压待胶固化后，先用压力枪空压空气至裂缝内，实验裂缝贯通情况，以便确定浆液灌入量，还可以检验封逢情况。

6、压力灌浆施工将灌缝浆按料重量比位混合均匀，将配制好的浆装入灌浆管中，用灌浆器沿裂缝方向进行灌注。

灌浆顺序自上而下，由一端向另一端依次连续进行。

灌浆压力以为宜，压力逐渐升高。

待相邻灌浆嘴冒出灌浆液后关闭此嘴的阀门，以下依次进行。

灌浆结束标志为吸浆率小于分钟，再恒压5分钟左右方可结束灌浆。

7、观察灌浆情况若浆体灌入较快，应检查是否有泄露处，并进行相应处理，如在同一点位灌浆时，若依次未灌满，可补浆后继续进行。

水利工程裂缝修复方案一、引言水利工程是指用于防洪、蓄水、供水、灌溉等目的的工程。

在水利工程中，裂缝是一种常见的问题，它会影响水利工程的安全性和正常运行。

因此，裂缝修复是水利工程运维管理中的重要一环。

本文将介绍水利工程裂缝的修复方案，并对其具体实施进行详细探讨。

二、裂缝的成因裂缝在水利工程中是一种常见问题，其产生的原因主要包括以下几点：1.地基沉降：由于地基的沉降，会导致水利工程结构受到不均匀的力作用，从而产生裂缝。

2.结构变形：水利工程结构在长期使用过程中，可能会因受到外部力的作用而发生一定程度的变形，从而产生裂缝。

3.材料老化：水利工程结构的材料经过长时间的使用，会因老化而发生变化，可能导致结构的破裂。

4.设计和施工缺陷：水利工程结构的设计和施工过程中存在问题，也是裂缝产生的原因之一。

以上就是影响水利工程的裂缝产生的主要原因，水利工程管理者需要根据实际情况，通过相关的维修方案来解决这个问题。

三、裂缝修复方案1.裂缝修复前的必要准备工作在进行水利工程裂缝修复前，需要进行一些必要的准备工作，以确保修复工作的顺利进行，具体包括以下几点：1.对裂缝进行彻底的调查研究，包括测量裂缝的长度、宽度和深度等，以及裂缝的具体位置和分布情况。

2.对水利工程结构进行全面的检查，包括对裂缝周围的结构、材料等进行详细检测，以确定裂缝修复的具体方案。

3.了解水利工程的使用情况和运行状态，以确定裂缝修复对于水利工程稳定运行的重要性。

4.根据调查研究的结果，确定裂缝修复的具体方案，包括选择合适的修复材料和施工方法。

以上准备工作对于裂缝修复工作的顺利进行至关重要，只有通过前期的详细调查和全面了解，才能保证裂缝修复工作的合理性和有效性。

2.裂缝修复方案的选择选择合适的裂缝修复方案是水利工程管理中的一项重要任务，要根据裂缝的具体情况和水利工程的实际情况来确定。

一般来说，裂缝修复方案主要分为以下几种：1.灌浆法：通过在裂缝中注入灌浆料，以填充和密封裂缝，从而起到裂缝修复的作用。

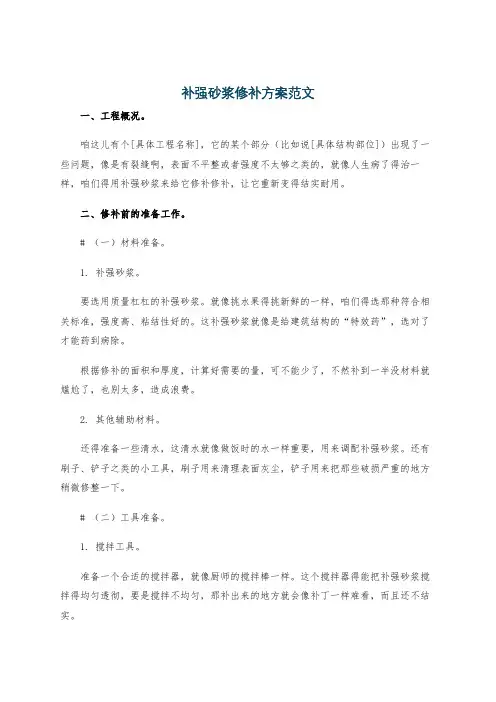

补强砂浆修补方案范文一、工程概况。

咱这儿有个[具体工程名称]，它的某个部分（比如说[具体结构部位]）出现了一些问题，像是有裂缝啊，表面不平整或者强度不太够之类的，就像人生病了得治一样，咱们得用补强砂浆来给它修补修补，让它重新变得结实耐用。

二、修补前的准备工作。

# （一）材料准备。

1. 补强砂浆。

要选用质量杠杠的补强砂浆。

就像挑水果得挑新鲜的一样，咱们得选那种符合相关标准，强度高、粘结性好的。

这补强砂浆就像是给建筑结构的“特效药”，选对了才能药到病除。

根据修补的面积和厚度，计算好需要的量，可不能少了，不然补到一半没材料就尴尬了，也别太多，造成浪费。

2. 其他辅助材料。

还得准备一些清水，这清水就像做饭时的水一样重要，用来调配补强砂浆。

还有刷子、铲子之类的小工具，刷子用来清理表面灰尘，铲子用来把那些破损严重的地方稍微修整一下。

# （二）工具准备。

1. 搅拌工具。

准备一个合适的搅拌器，就像厨师的搅拌棒一样。

这个搅拌器得能把补强砂浆搅拌得均匀透彻，要是搅拌不均匀，那补出来的地方就会像补丁一样难看，而且还不结实。

2. 测量工具。

尺子是必不可少的，得精确测量修补的面积和厚度。

这就好比裁缝量体裁衣，尺寸量准了，补出来的效果才好。

# （三）现场准备。

1. 清理现场。

先把要修补的地方周围清理干净，把那些杂物、垃圾都清走。

这就像打扫房间一样，得把场地打扫干净了才能开始干活。

2. 安全防护。

设置好警示标志，防止有人不小心闯进来受伤。

这就像给这个施工区域穿上了一件“保护衣”，告诉大家这里在施工，要小心。

三、修补步骤。

# （一）表面处理。

1. 清理。

先用刷子把要修补表面的灰尘、污垢等都刷掉，就像给脸洗脸一样，把表面的脏东西都弄干净。

对于那些有油污的地方，还得用特殊的清洁剂处理一下，不然补强砂浆可粘不牢。

2. 剔除松散部分。

用铲子把那些已经松散、破损的混凝土或者其他材料剔除掉。

这就像把烂苹果上的坏部分削掉一样，只留下好的部分，这样才能保证修补的质量。
