滑轮组知识点总结一、滑轮组的定义滑轮组是由一个或多个滑轮组成的机械装置，用于改变力的方向和大小。
它是一个简单机械，由滚筒、绳索和支撑架组成，可以用来改变方向、增加力量和改变速度。
滑轮组广泛应用于各种机械系统中，包括工程、建筑、汽车、起重设备等。
二、滑轮组的原理滑轮组利用绳索和滚筒的摩擦力来实现力的转换。
当一个力作用于绳索上时，绳索会绕着滚筒转动，从而改变力的方向和大小。
根据牛顿第三定律，滑轮组可以利用力的传递来增加力量或改变方向，实现机械装置的功能。
三、滑轮组的基本组成1. 滚筒：滚筒是滑轮组的主要组成部分，它通常是一个圆筒形的物体，具有一定的半径和摩擦系数。
滚筒的作用是承受绳索的摩擦力，并且使绳索能够顺利地绕着滚筒转动。
2. 绳索：绳索是连接在滚筒上的一根柔软的线或绳子，用来传递力量和改变方向。
绳索必须有一定的强度和耐磨性，以确保滑轮组的正常运行。
3. 支撑架：支撑架是用来支撑滚筒和绳索的机械结构，通常包括横梁、支柱和底座等部分。
支撑架的作用是保证滑轮组的稳定性和安全性。
四、滑轮组的分类根据滑轮组的结构和功能，可以将其分为以下几种类型：1. 固定滑轮组：固定滑轮组是由一个或多个固定在支撑架上的滚筒组成的装置，用于改变力的方向。
固定滑轮组通常用于提升和绞车等设备中。
2. 移动滑轮组：移动滑轮组是可以沿着绳索移动的滚筒，通常用于改变力的大小。
移动滑轮组通常结合固定滑轮组使用，以实现力量的增加或减小。
3. 组合滑轮组：组合滑轮组是由多个滑轮组合而成的复杂装置，可以同时改变力的方向和大小。
组合滑轮组通常用于工程机械和吊车等设备中。
五、滑轮组的工作原理滑轮组的工作原理是基于牛顿第三定律和摩擦力的作用。
当一个力作用于绳索上时，绳索会绕着滚筒旋转，产生摩擦力。
根据牛顿第三定律，摩擦力会产生一个与原力等大、方向相反的力，从而改变力的大小和方向。
六、滑轮组的使用场景滑轮组广泛应用于各种机械系统中，包括但不限于以下几个方面：1. 起重设备：吊车、绞车、起重机等设备中广泛使用滑轮组来改变力的方向和大小，以实现货物的提升和搬运。
八年级物理滑轮知识点总结一、滑轮的定义与种类。
1. 定义。
- 滑轮是一个周边有槽，能够绕轴转动的小轮。
2. 种类。
- 定滑轮：使用时，轴固定不动的滑轮。
- 动滑轮：使用时，轴随物体一起移动的滑轮。
二、定滑轮。
1. 特点。
- 不省力，即拉力F = G（G为物体重力）。
- 可以改变力的方向。
例如，在升旗时，通过定滑轮改变拉力方向，使人能在地面方便地将国旗升起。
2. 实质。
- 定滑轮实质是一个等臂杠杆，其动力臂l_1等于阻力臂l_2，根据杠杆平衡条件F_1l_1 = F_2l_2，可得F = G。
三、动滑轮。
1. 特点。
- 省力，当不计动滑轮重、绳重和摩擦时，拉力F=(1)/(2)G。
如果考虑动滑轮重G_动，则F = (1)/(2)(G + G_动)。
- 费距离，绳子自由端移动的距离s是物体上升高度h的2倍，即s = 2h。
2. 实质。
- 动滑轮实质是一个动力臂为阻力臂2倍的杠杆。
动滑轮的支点在绳与轮的切点处（轮的边缘），动力臂是轮的直径，阻力臂是轮的半径。
四、滑轮组。
1. 特点。
- 既可以省力，又可以改变力的方向。
- 省力情况：在不计绳重、动滑轮重和摩擦时，拉力F=(1)/(n)G（n为承担物重的绳子段数）；如果考虑动滑轮重G_动，则F=(1)/(n)(G + G_动)。
- 绳子自由端移动距离与物体上升高度的关系：s=nh。
2. 滑轮组绳子段数n的确定。
- 可以通过数直接与动滑轮相连的绳子段数来确定n。
例如，在一个简单的滑轮组中，如果有3段绳子直接与动滑轮相连，那么n = 3。
3. 组装滑轮组。
- 若要省力，则绳子先系在动滑轮的固定挂钩上，从内向外绕；若要改变力的方向，则绳子先系在定滑轮的固定挂钩上，从外向内绕。
中考科学滑轮和滑轮组知识点总结滑轮是一种简单机械，主要由一个或多个固定在轴上的滚轮组成，可用于改变力的方向、大小和形式。
它广泛应用于各种机械系统中，如起重机、绞车、输送机等。
在中学科学中，滑轮和滑轮组是一个重要的基础知识点，涉及到力的平衡、力的方向转换、机械效率等内容。
下面将详细总结关于滑轮和滑轮组的知识点。
一、滑轮的基本原理1.滑轮是一种简单机械，其基本原理是利用摩擦力和静态平衡的原理来改变力的大小和方向。
2.滑轮主要用于改变力的方向，通过滚动滑轮，可以将施加在滑轮上的力转换为垂直方向的力。
3.滑轮还可以用于改变力的大小，通过增加或减少滑轮的数量，可以实现力的增大或减小。
二、力的平衡与滑轮1.当有力作用在滑轮上时，会产生张力和支持力，滑轮和滑轮组的力平衡是滑轮基本原理的重要体现。
2.根据力的平衡原理，我们可以通过张力的大小和数量来计算滑轮的力平衡问题，例如绳子跨越的滑轮数量越多，支撑的重量就会减小。
三、滑轮组的应用1.滑轮组是由多个滑轮组成的力学系统，通过合理排列滑轮的位置和数量，可以实现力的有效传递和改变。
2.滑轮组可以用于提高机械效率，通过减小摩擦力和增大支撑面积，实现更大的力输出。
3.滑轮组也可以用于改变力的方向和大小，通过适当安排滑轮的位置和数量，可以实现多种力的转换和平衡。
四、滑轮组的机械效率1.机械效率是指在能量转化过程中所损失的能量比例，机械效率的计算是滑轮组设计和分析的重要内容。
2.通过减小摩擦力和优化结构设计，可以提高滑轮组的机械效率，实现更高效的力传递和转换。
五、滑轮组的分类及特点1.根据滑轮的数量和位置，滑轮组可以分为单轮组、复合轮组和蜗杆传动等不同类型，各具特点。
2.单轮组简单方便，适用于小范围力的转换；复合轮组适合大范围力的传递和数值计算；蜗杆传动用于传递大力，具有较高的机械效率。
六、滑轮组的实际应用1.滑轮组在工程和日常生活中有着广泛的应用，如起重机、输送带、绞车等机械系统中都会使用到滑轮组。

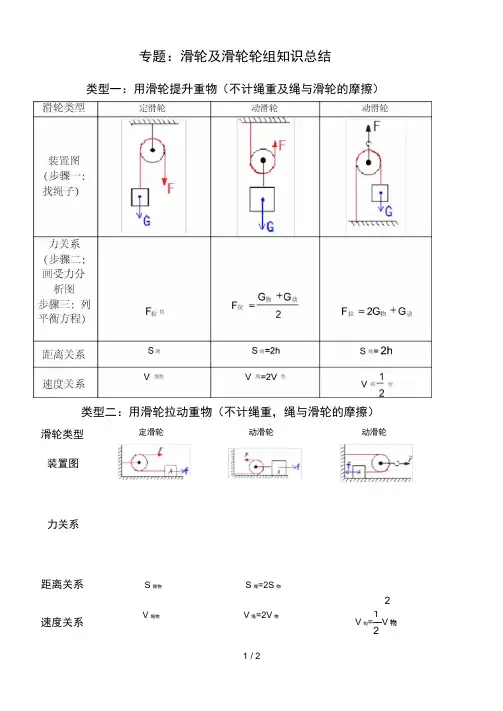

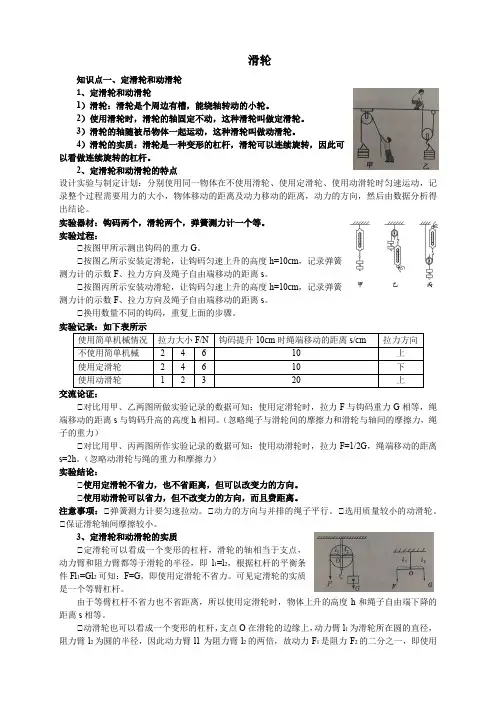

滑轮知识点一、定滑轮和动滑轮1、定滑轮和动滑轮1）滑轮：滑轮是个周边有槽，能绕轴转动的小轮。
2）使用滑轮时，滑轮的轴固定不动，这种滑轮叫做定滑轮。
3）滑轮的轴随被吊物体一起运动，这种滑轮叫做动滑轮。
4）滑轮的实质：滑轮是一种变形的杠杆，滑轮可以连续旋转，因此可以看做连续旋转的杠杆。
2、定滑轮和动滑轮的特点设计实验与制定计划：分别使用同一物体在不使用滑轮、使用定滑轮、使用动滑轮时匀速运动，记录整个过程需要用力的大小，物体移动的距离及动力移动的距离，动力的方向，然后由数据分析得出结论。
实验器材：钩码两个，滑轮两个，弹簧测力计一个等。
实验过程：①按图甲所示测出钩码的重力G。
①按图乙所示安装定滑轮，让钩码匀速上升的高度h=10cm，记录弹簧测力计的示数F、拉力方向及绳子自由端移动的距离s。
①按图丙所示安装动滑轮，让钩码匀速上升的高度h=10cm，记录弹簧测力计的示数F、拉力方向及绳子自由端移动的距离s。
①换用数量不同的钩码，重复上面的步骤。
使用简单机械情况拉力大小F/N钩码提升10cm时绳端移动的距离s/cm拉力方向不使用简单机械24610上使用定滑轮24610下使用动滑轮12320上交流论证：①对比用甲、乙两图所做实验记录的数据可知：使用定滑轮时，拉力F与钩码重力G相等，绳端移动的距离s与钩码升高的高度h相同。
（忽略绳子与滑轮间的摩擦力和滑轮与轴间的摩擦力，绳子的重力）①对比用甲、丙两图所作实验记录的数据可知：使用动滑轮时，拉力F=1/2G，绳端移动的距离s=2h。
（忽略动滑轮与绳的重力和摩擦力）实验结论：①使用定滑轮不省力，也不省距离，但可以改变力的方向。
①使用动滑轮可以省力，但不改变力的方向，而且费距离。
注意事项：①弹簧测力计要匀速拉动。
①动力的方向与并排的绳子平行。
①选用质量较小的动滑轮。
①保证滑轮轴间摩擦较小。
3、定滑轮和动滑轮的实质①定滑轮可以看成一个变形的杠杆，滑轮的轴相当于支点，动力臂和阻力臂都等于滑轮的半径，即l1=l2，根据杠杆的平衡条件Fl1=Gl2可知：F=G，即使用定滑轮不省力。
