试验三双容水箱液位定值控制系统试验-化工控制工程试验中心过程控制系统与工程实验指导书沈阳工业大学工程学院目录实验一单容自衡水箱液位特性测试实验 (3)实验二单容液位定值控制系统实验 (6)实验三双容水箱液位定值控制系统实验 (8)实验四水箱液位串级控制系统实验 (10)实验五下水箱液位前馈-反馈控制系统实验 (12)实验一单容自衡水箱液位特性测试实验一、实验目的1.掌握单容水箱的阶跃响应的测试方法，并记录相应液位的响应曲线。
2.根据实验得到的液位阶跃响应曲线，用相关的方法确定被测对象的特征参数T 和传递函数。
二、实验设备1.THJ-2型高级过程控制系统实验装置2.计算机、MCGS 工控组态软件、RS232/485转换器1只、串口线1根3.万用表一只三、实验原理所谓单容指只有一个贮蓄容器。
自衡是指对象在扰动作用下，其平衡位置被破坏后，不需要操作人员或仪表等干预，依靠其自身重新恢复平衡的过程。
图1-1所示为单容自衡水箱特性测试结构图及方框图。
阀门F1-1、F1-2和F1-8全开，设下水箱流入量为Q1，改变电动调节阀V1的开度可以改变Q1的大小，下水箱的流出量为Q2，改变出水阀F1-11的开度可以改变Q2。
液位h 的变化反映了Q1与Q2不等而引起水箱中蓄水或泄水的过程。
若将Q1作为被控过程的输入变量，h 为其输出变量，则该被控过程的数学模型就是h 与Q1之间的数学表达式。
根据动态物料平衡关系有Q 1-Q 2=A dtdh (1-1) 将式(1-1)表示为增量形式ΔQ 1-ΔQ 2=Adt h d ? (1-2) 式中：ΔQ1，ΔQ2，Δh ——分别为偏离某一平衡状态的增量； A ——水箱截面积。
在平衡时，Q 1=Q 2，dtdh ＝0；当Q1发生变化时，液位h 随之变化，水箱出口处的静压也随之变化，Q2也发生变化。
由流体力学可知，流体在紊流情况下，液位h 与流量之间为非线性关系。
但为了简化起见，经线性化处理后，可近似认为Q2与h 成正比关系，而与阀F1-11的阻力R 成反比，即ΔQ 2=R h ? 或 R=2Q ??h (1-3) 式中：R —阀F1-11的阻力，称为液阻。
双容水箱液位定值控制系统实验双容水箱液位定值控制系统一、实验目的1( 通过实验，进一步了解双容对象的特性。
2( 掌握调节器参数的整定与投运方法。
3( 研究调节器相关参数的改变对系统动态性能的影响。
二、实验设备1( THJ-2型高级过程控制系统装置。
2( 计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3( 万用表一只三、实验原理本实验系统以中水箱与下水箱为被控对象，下水箱的液位高度为系统的被图6-1 双容液位定值控制系统结构图控制量。
基于系统的给定量是一定值，要求被控制量在稳态时等于给定量所要求的值，所以调节器的控制规律为PI或PID。
本系统的执行元件既可采用电动调节阀，也可用变频调速磁力泵。
如果采用电动调节阀作执行元件，则变频调速磁图6-2 双容液位定值控制系统方框图力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动。
图6-1为实验系统的结构图，图6-2为控制系统的方框图。
四、实验内容与步骤1( 图6-1所示，完成实验系统的接线。
2( 接通总电源和相关仪表的电源。
3( 打开阀F1-1、 F1-2、F1-7、F1-10和F1-11，且使F1-10的开度大于F1-11的开度。
4( 用实验四(上册)中所述的临界比例度法或4:1衰减振荡法整定调节器的相关参数。
5( 设置系统的给定值后，用手动操作调节器的输出，控制电动调节阀给中水箱打水，待中水箱液位基本稳定不变且下水箱的液位等于给定值时，把调节器切换为自动，使系统投入自动运行状态。
6( 启动计算机，运行MCGS组态软件软件，并进行下列实验:1)当系统稳定运行后，突加阶跃(给定量增加5%,15%)，观察并记录系统的输出响应曲线。
2)待系统进入稳态后，启运变频器调速的磁力泵支路，分别适量改变阀F2-4或阀F2-5的开度(加扰动)，观察并记录被控制量液位的变化过程。
7.通过反复多次调节PI的参数，使系统具有较满意的动态性能指标。
双容水箱液位控制系统设计首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。
当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。
这样就可以实现水箱液位的自动控制。
第一，确定水箱的容积和设计液位。
容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。
容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。
第二，确定水位传感器的选择和安装。
水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。
选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。
安装传感器时要确保其与水箱的接触良好，避免信号干扰。
第三，确定控制器的选择和编程。
控制器是实现水位控制的核心部件，可以选择PLC、单片机等。
控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。
编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。
第四，确定水泵的选择和安装。
水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。
选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。
水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。
第五，确定报警和保护措施。
对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。
例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。
最后，测试和调试系统。
在系统设计和安装完成后，需要进行全面的测试和调试工作。
首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。
同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。
总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。
只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。
基于MCGS双容水箱的液位控制系统的设计液位控制系统的设计是指通过控制液位，使其保持在一定的范围内，以确保液位不超过或低于设定的阈值。
基于MCGS双容水箱的液位控制系统设计，是指采用MCGS双容水箱作为液位控制的主要装置，通过合理的控制算法和参数设置，实现水箱液位的稳定控制。
MCGS双容水箱是一种具有两个容器的水箱系统，其中一个容器填充水，另一个容器排空水，通过控制两个容器之间的水位差，可以实现对整个水箱液位的控制。
基于这种结构，可以设计出以下几个方面的液位控制系统。
第一，传感器的选取和安装。
传感器是液位控制系统的核心部件，用于实时检测水箱的液位信息。
在选取传感器时，需要考虑传感器的灵敏度、稳定性和耐腐蚀性等因素。
传感器一般安装在水箱的上部和下部，以便检测到液位的变化。
第二，控制算法的设计。
针对MCGS双容水箱的特点，可以设计出一套合理的控制算法来控制液位。
一种常用的控制算法是PID控制算法，通过调节水箱出水流量和进水流量的比例，实现对液位的控制。
通过对水箱系统进行建模和仿真，可以确定合适的PID参数，从而实现液位的稳定控制。
第三，控制参数的设置。
在设计液位控制系统时，需要合理设置控制参数，包括PID参数、液位报警阈值和控制的液位范围等。
PID参数的设置可以通过试验和调整来完成，液位报警阈值可以根据实际需求来确定，控制的液位范围可以根据水箱容量和水流量等因素来设定。
第四，系统的安全保护措施。
在设计液位控制系统时，需要考虑到系统的安全性，防止出现液位过高或过低的情况。
可以设置液位报警装置，在液位超出设定的范围时发出警报，以便及时采取措施，避免发生事故。
综上所述，基于MCGS双容水箱的液位控制系统设计需要考虑传感器的选取和安装，控制算法的设计，控制参数的设置以及系统的安全保护措施。
通过合理的设计和调试，可以实现对水箱液位的稳定控制，确保系统的运行安全和稳定。
实验三双容液位定值控制实验原理：本实验以中水箱与下水箱串联作为被控对象，下水箱的液位高度为系统的被控制量。
要求下水箱液位稳定至给定量，将压力传感器LT3检测到的下水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制下水箱液位的目的。
实验系统控制方框图如下所示：图3－1 双容液位定值控制系统方框图实验内容一：观察系统在PI控制参数下的动态响应曲线1、按要求设定参数，液位给定值SV＝80mm，PI参数为P＝20，I＝60。
2、设置好系统的给定值后，用手动操作AI智能调节仪的输出，通过电动调节阀给上水箱打水，待其液位达到给定量所要求的值，且基本稳定不变时，把输出切换为自动，使系统投入自动运行状态。
其总貌图如下图所示：图3－2 双容液位定值控制系统总貌图上图曲线中所示，恒定不变的曲线线为下水箱液位的设定值，上面一条曲线为下水箱液位的的测量值，下面一条曲线为中水箱液位的测量值。
3、 观察系统在设定的控制参数下的动态响应曲线，如下图所示：图3－3 双容液位定值控制系统动态响应曲线由上图可知，其最大测量值为PV max =119.35mm ，由此可得出其最大超调量δ＝(119.35－80)/80*100％，δ=50％ 。
又由实时数据知：t 1＝09:59:15，t 2＝10:04:43则其上升时间t ＝t 2－t 1=328s 。
由以上可知，该双容控制系统的动态响应不如单容液位定值控制系统的动态响应，并且，在双容定值控制系统中，系统的响应还有一定的滞后，其滞后时间为T=94s 。
分析以上现象可得出以下的结论：本实验中被测对象由两个不同容积的水箱相串联组成，故称其为双容对象。
根据前一实验单容水箱液位定值控制的原理，可知双容水箱数学模型是两个单容水箱数学模型的乘积，即双容水箱的数学模型可用一个二阶惯性环节来描述：G(s)=G 1(s)G 2(s)=)1s T )(1s T (K 1s T k 1s T k 212211++=+⨯+ (3－1) 式中K ＝k 1k 2，为双容水箱的放大系数，T 1、T 2分别为两个水箱的时间常数。
双容水箱液位串级控制系统_毕业设计
在双容水箱液位串级控制系统中，通常有两个水箱，分别称为主水箱
和副水箱。
主水箱通常是较大的水箱，副水箱是较小的水箱。
系统的目标
是保持主水箱和副水箱的液位稳定在设定值附近。
系统的控制过程可以分为以下几个步骤：
1.流程测量：系统通过测量主水箱和副水箱的液位，获取当前的液位
信号。
2.控制计算：根据测量值和设定值，计算需要调节的阀门开度。
3.阀门控制：根据计算结果，控制阀门的开度，调节水的流入和流出
速度，以实现液位的控制。
4.反馈调整：根据阀门控制后的效果，不断调整阀门开度，使液位稳
定在设定值附近。
在实际的设计中，双容水箱液位串级控制系统通常采用PID控制器来
实现。
PID控制器包括比例（P）、积分（I）和微分（D）三个部分。
比
例部分根据偏差的大小进行调整，积分部分根据偏差的持续时间进行调整，微分部分根据偏差的变化速率进行调整。
通过不断调整PID参数，实现系
统的稳定性和响应速度的平衡。
另外，在实际的设计中，还需要考虑到系统的动态响应、稳定性、静
差和抗干扰性等因素。
可以采用仿真软件进行系统的建模和分析，优化系
统的设计参数。
总之，双容水箱液位串级控制系统作为一种常见的控制系统，在工业、农业和民用领域有着广泛的应用。
通过合理设计和调节控制参数，可以实
现液位的稳定控制，提高系统的稳定性和安全性。
同时，与实际的实验和仿真相结合，可以进一步优化系统的设计和控制策略。

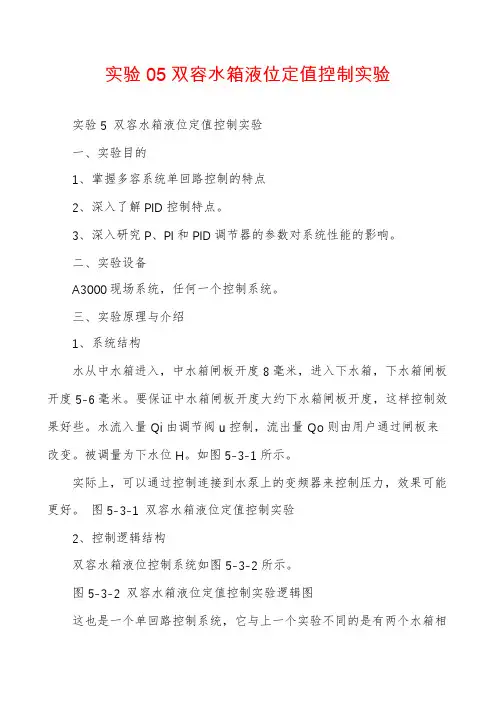

实验05双容水箱液位定值控制实验实验5 双容水箱液位定值控制实验一、实验目的1、掌握多容系统单回路控制的特点2、深入了解PID控制特点。
3、深入研究P、PI和PID调节器的参数对系统性能的影响。
二、实验设备A3000现场系统，任何一个控制系统。
三、实验原理与介绍1、系统结构水从中水箱进入，中水箱闸板开度8毫米，进入下水箱，下水箱闸板开度5-6毫米。
要保证中水箱闸板开度大约下水箱闸板开度，这样控制效果好些。
水流入量Qi由调节阀u控制，流出量Qo则由用户通过闸板来改变。
被调量为下水位H。
如图5-3-1所示。
实际上，可以通过控制连接到水泵上的变频器来控制压力，效果可能更好。
图5-3-1 双容水箱液位定值控制实验2、控制逻辑结构双容水箱液位控制系统如图5-3-2所示。
图5-3-2 双容水箱液位定值控制实验逻辑图这也是一个单回路控制系统，它与上一个实验不同的是有两个水箱相串联，控制的目的是使下水箱的液位高度等于给定值所期望的高度；具有减少或消除来自系统内部或外部扰动的影响。
显然，这种反馈控制系统的性能完全取决于调节器Gc（S）的结构和参数的合理选择。
由于双容水箱的数学模型是二阶的，故它的稳定性不如单容液位控制系统。
对于阶跃输入（包括阶跃扰动），这种系统用比例（P）调节器去控制，系统有余差，且与比例度成正比，若用比例积分（PI）调节器去控制，不仅可实现无余差，而且只要调节器的参数δ和Ti调节得合理，也能使系统具有良好的动态性能。
比例积分微分（PID）调节器是在PI调节器的基础上再引入微分D的控制作用，从而使系统既无余差存在，又使其动态性能得到进一步改善。
4、参考结果双容水箱液位控制实验PI控制器控制曲线如图5-3-3所示：图5-3-3 PI控制器控制曲线PID控制的曲线具有两个波，然后逐步趋于稳定。
由于系统延迟很大，这个稳定时间非常长。
比较好的效果是P=24, I=200，D=2。
如图5-3-4所示：图5-3-4 PID控制曲线从图可见，增加微分项之后，系统在有10%的扰动下，很快就进入稳定状态。
双容水箱PID液位控制系统的仿真概述本文档介绍了双容水箱PID液位控制系统的仿真。
双容水箱PID液位控制系统是一种常见的工控系统，它能够自动控制水箱液位，保持水箱水位稳定。
通过仿真，可以帮助了解这种控制系统的原理、工作流程以及控制效果的评估。
功能•自动控制水箱液位，维持液位稳定•实时监测水箱液位•能够进行PID控制，控制精度高环境•软件平台：MATLAB/Simulink•环境要求：–MATLAB2018a及以上版本–Simulink库中带有相关的工控控制、信号处理和仿真工具箱设计步骤1.建立模型双容水箱PID液位控制系统的基本模型包括水箱、液位传感器、执行器和控制器。
我们需要在Simulink中建立这个模型。
模型中主要包含以下子系统：•水箱：在模型中建立一个水箱模块，用于模拟水箱的液位变化。
•液位传感器：创建一个液位传感器模块，通过采集水箱液位数据，将数据通过信号传输到系统的控制器。
•执行器：建立一个执行器模块，用于控制液位泵的启动和关闭。
•PID控制器：创建一个PID控制器模块，用于根据传感器采集的数据，计算出液位偏差，并根据偏差调节液位泵的运行状态。
2.建立信号连接连接各个模块之间的信号可以让模型正常运行，实现自动控制水箱液位的目的。
在模型中，应确保信号连接正确、完整，否则控制效果将大为降低。
3.设置参数在建立信号连接后，需要对各个模块的参数进行设置，确保模型的控制效果满足要求。
例如，PID控制器的比例、积分、微分系数等参数需要调整到合适的值，才能更好的实现水箱液位的控制。
4.进行仿真设置好模型参数后，可以进行仿真。
仿真可以模拟系统的实际运行情况，帮助了解控制器的控制效果，评估系统的性能。
在本文档中，我们介绍了双容水箱PID液位控制系统的仿真。
通过建立模型、建立信号连接、设置参数和进行仿真等步骤，可以更好地了解这种控制系统的原理，并对其控制效果进行评估。
本文档旨在提供帮助，方便工程师和研究者深入了解水箱液位控制系统的设计、实现及其相关技术。

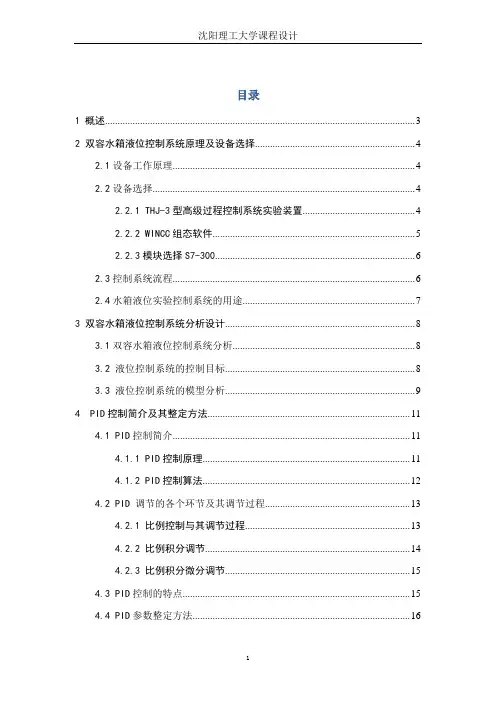

目录1 概述 (3)2 双容水箱液位控制系统原理及设备选择 (4)2.1设备工作原理 (4)2.2设备选择 (4)2.2.1 THJ-3型高级过程控制系统实验装置 (4)2.2.2 WINCC组态软件 (5)2.2.3模块选择S7-300 (6)2.3控制系统流程 (6)2.4水箱液位实验控制系统的用途 (7)3 双容水箱液位控制系统分析设计 (8)3.1双容水箱液位控制系统分析 (8)3.2 液位控制系统的控制目标 (8)3.3 液位控制系统的模型分析 (9)4 PID控制简介及其整定方法 (11)4.1 PID控制简介 (11)4.1.1 PID控制原理 (11)4.1.2 PID控制算法 (12)4.2 PID 调节的各个环节及其调节过程 (13)4.2.1 比例控制与其调节过程 (13)4.2.2 比例积分调节 (14)4.2.3 比例积分微分调节 (15)4.3 PID控制的特点 (15)4.4 PID参数整定方法 (16)5 实验分析 (17)5.1实验过程 (17)5.2实验结果 (19)总结 (25)参考文献 (26)1 概述在工业实际生产中，液位是过程控制系统的重要被控量，在石油﹑化工﹑环保﹑水处理﹑冶金等行业尤为重要。
在工业生产过程自动化中，常常需要对某些设备和容器的液位进行测量和控制。
通过液位的检测与控制，了解容器中的原料﹑半成品或成品的数量，以便调节容器内的输入输出物料的平衡，保证生产过程中各环节的物料搭配得当。
通过控制计算机可以不断监控生产的运行过程，即时地监视或控制容器液位，保证产品的质量和数量。
双容水箱系统是一种比较常见的工业现场液位系统，在实际生产中，经过比较和筛选，串级控制系统PID控制无论是从操作性、经济性还是从系统的控制效果均有比较突出的特性，因此采用串级控制系统PID控制对双荣水箱液位控制系统实现控制。
论文以THJ-3高级过程控制实验系统为基础的实验数据作为出发点，利用MATLAB的曲线拟合的方法分别仿真出系统中上水箱、下水箱的输出响应曲线。
双容水箱液位定值控制系统实验报告实验目的：通过搭建双容水箱液位定值控制系统，了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
实验器材：1.液位控制综合实验台2.电子积分器PID控制器3.水泵4.液位传感器5.两个水箱6.电压表和电流表实验步骤：1.将两个水箱放在实验台上，一个用作上升水箱，一个用作下降水箱。
2.将水泵安装在上升水箱中，并通过输水管连接两个水箱。
3.将液位传感器安装在上升水箱和下降水箱中，并将其连接到电子积分器PID控制器。
4.将电子积分器PID控制器连接到电源，并连接电压表和电流表来监测相应的电压和电流。
5.打开水源，使用电子积分器PID控制器调节水泵的运行方式和水泵的转速。
6.观察液位传感器的反馈信号，并根据反馈信号调整PID控制器的参数，使得液位保持在设定值附近。
7.记录不同设定值下液位的控制效果，并分析数据。
8.关闭水源，停止实验。
实验结果：根据实验数据，可以观察到双容水箱液位控制系统的控制效果。
当设定值改变时，PID控制器能够调整水泵的运行方式和水泵的转速，以使得液位保持在设定值附近。
实验结果表明，在合适的PID控制器参数设置下，液位的稳定性和控制精度较高。
实验分析：在双容水箱液位定值控制系统中，PID控制器起到了关键作用。
P项（比例项）根据液位的偏差来调节水泵的转速，I项（积分项）根据液位的积累偏差来调整水泵的运行方式，D项（微分项）根据液位的变化速度来预测液位的变化趋势。
通过PID控制器的联合作用，可以实现对液位的稳定控制。
从实验结果分析可以看出，PID控制器的参数设置非常重要。
当P参数过大或过小时，会导致液位振荡或调节速度缓慢；当I参数过大或过小时，会导致液位超调或稳态误差；当D参数过大时，系统可能产生过冲。
因此，需要根据具体的系统要求和实验条件来合理设置PID控制器的参数。
结论：通过搭建双容水箱液位定值控制系统，并对其进行实验研究，我们可以了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
基于MATLAB的双容水箱液位控制系统设计双容水箱液位控制系统是一种常见的控制系统，用于控制水箱中液位的稳定性。
这个系统的主要目标是保持水箱中的液位在一个提前设定好的范围内。
在这篇文章中，我们将基于MATLAB来设计和实现一个双容水箱液位控制系统。
首先，我们需要定义系统的输入和输出。
在这个系统中，输入是水箱中的水流量，输出是水箱中的液位。
我们假设系统中的水流量是恒定的，并且可以通过控制阀门的开关来改变流量。
接下来，我们需要建立双容水箱液位控制系统的数学模型。
对于这个系统，我们可以使用连续时间的均衡方程来描述液位的变化。
假设水箱中的两个容器分别为C1和C2，它们之间通过阀门进行连接。
液位的变化是由水的流入和流出速度之间的差异决定的。
我们可以用下面的方程来表示两个容器液位变化的速度：C1 * dh1/dt = Qin - q12 - q01C2 * dh2/dt = q12 - q02其中，C1和C2分别表示两个容器的容积，dh1/dt和dh2/dt表示液位的变化速率，Qin表示系统输入的水流量，q12表示C1到C2的流出速度，q01表示C1的流出速度，q02表示C2的流出速度。
我们可以通过求解这个方程组来得到系统的状态空间表示。
为了简化推导，我们假设液位变化的速率很快，即dh1/dt≈0和dh2/dt≈0。
在这种情况下，我们可以得到一个简化的状态空间表示：x=(h1,h2)u = (Qin, q01, q02)其中，x是系统的状态向量，包括两个容器的液位，u是系统的控制输入向量，包括系统的输入流量和阀门的开关。
接下来，我们需要设计一个合适的控制器来控制系统的输出液位。
在这里，我们选择使用PID控制器。
PID控制器通过调整控制输入u来控制输出液位。
PID控制器的输出是根据系统的误差信号计算得到的。
在这里，误差信号是目标液位与实际液位之间的差异。
PID控制器通过比例增益、积分增益和微分增益来调整控制输入，以最小化误差信号。
实验项目名称：（所属课程：）学院：专业班级：姓名：学号：实验日期：实验地点：合作者：指导教师：本实验项目成绩：教师签字：日期：一、实验目的1．通过实验进一步了解双容水箱液位的特性。
2．掌握双容水箱液位控制系统调节器参数的整定与投运方法。
3．研究调节器相关参数的改变对系统动态性能的影响。
4．研究P、PI、PD和PID四种调节器分别对液位系统的控制作用。
5．掌握双容液位定值控制系统采用不同控制方案的实现过程。
二、实验条件THSA-1型过控综合自动化控制系统实验平台。
三、实验原理图2-4 单容液位定值控制系统原理框图四、实验内容与要求本实验选择中水箱液位作为被控参数，上水箱流入量为控制参数。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-2、F1-7和F1-11全开，将中水箱出水阀F1-10开至适当开度（50%左右，上水箱出水阀开到70%左右），其余阀门均关闭。
按以下步骤进行实验。
1.根据系统组成方框图接线，如图2-5所示。
2.接通总电源空气开关和钥匙开关，打开24V开关电源，给压力变送器上电，按下启动按钮，合上单相1、单相对性空气开关，给智能仪表及电动调节阀上电。
3.打开上位机“组态王”组态环境，打开“智能仪表控制系统”工程，然后进入组态王运行环境，在主菜单中点击“实验四、双容液位定值控制系统”，进入实验四的监控界面。
4.在上位机监控界面中点击“启动仪表”，将智能仪表设置为“手动”，并将设定值和输出值设置为一个合适的值，此操作可通过调节仪表实现。
值得注意的是手自动切换的时间为：当中水箱液位基本稳定不变（一般约为3～5cm）且下水箱的液位趋于给定值时切换为最佳。
5.合上三相电源空气开关，磁力驱动泵上电打水，适当增加/减少智能仪表的输出量，使中水箱的液位平衡于设定值。
6.按经验法或动态特性参数法整定调节器参数，选择PI控制规律，并按整定后的PI参数进行调节器参数设置。
图2-5 智能仪表控制单容液位定值控制实验接线图7.待液位稳定于给定值后，将调节器切换到“自动控制状态。
第四节双容水箱液位定值控制系统一、实验目的1．通过实验,进一步了解双容对象的特性.2．掌握调节器参数的整定与投运方法.3．研究调节器相关参数的改变对系统动态性能的影响.二、实验设备1．THJ-2型高级过程控制系统装置.2．计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根3．万用表一只三、实验原理图3-1 双容液位定值控制系统结构图图3-2 双容液位定值控制系统方框图本实验系统以中水箱与下水箱为被控对象,下水箱的液位高度为系统的被控制量.基于系统的给定量是一定值,要求被控制量在稳态时等于给定量所要求的值,所以调节器的控制规律为PI或PID.本系统的执行元件既可采用电动调节阀,也可用变频调速磁力泵.如果采用电动调节阀作执行元件,则变频调速磁力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动.图3-1为实验系统的结构图,图3-2为控制系统的方框图.四、实验内容与步骤本实验选择中水箱和下水箱串联作为双容对象〔也可选择上水箱和中水箱〕.实验之前先将储水箱中贮足水量,然后将阀门F1-1、F1-7全开,将中水箱出水阀门F1-10、下水箱出水阀门F1-11开至适当开度〔要求阀F1-10稍大于阀F1-11〕,其余阀门均关闭.然后接通控制系统电源,打开用作上位监控的的PC机,进入实验界面的操作和打开实验主界面的操作过程与本实验指导书第二章第一节中所描述的相同.在实验主界面中选择本实验项即"串接双容水箱液位PID整定实验",系统进入正常的测试状态,呈现的实验界面如图3-3所示.图3-3 实验界面实验步骤与上个实验"第三节上水箱液位定值控制系统"相同,在此只列出实验数据.P=3P=8P=3I=50000无调节时间P=8 I=100000P=3 D=5000无超调、调节、上升,只算峰值时间P=8 D=10000无调节时间P=6 I=100000D=10000分析内容与上个实验"上水箱液位定值控制系统"内容一致.五、思考题1. 为什么本实验较上水箱液位定值控制系统更容易引起振荡？如果达到同样的动态性能指标,为什么本实验中调节器的比例度和积分时间常数均要比前两个实验大？答：由于在本实验中的比例系数相对较大,过程相应时间相对较长,更加容易引起振荡.要达到同样的动态性能指标,调节器的比例度应该调节的相对较大,积分时间常数调高.2. 你能说出下水箱的时间常数比中水箱时间常数大的原因吗？答：采用上中水箱做实验,它的响应曲线要比中下水箱变化快.原因：因为中水箱的截面积比下水箱的要小,上升相同的液位高度,下水箱要更长时间.3. 为什么双容液位控制系统比单容液位控制系统难于稳定？答：因为双容的相当于两个单容的串联,变成了二阶系统,输出可能会震荡,单容的是一阶系统,输出是指数单调收敛的.。
XXXX大学
电子信息工程学院
专业硕士学位研究生综合实验报告
实验名称：双容水箱液位定值控制系统专业：控制工程
姓名： XXX
学号：XXXXXX
指导教师： XXX
完成时间：XXXXX
方案设计及参数计算：
单回路控制系统方框图的一般形式，它是由被控对象、执行器、调节器和测量变送器组成一个单闭环控制系统。
系统的给定量是某一定值，要求系统的被控制量稳定至给定量。
单回路控制系统方框图
调节器参数的整定方法
（一）经验法
系统
参数
δ(%)T I(min)T
D
(min)
温度20～603～10～3
流量40～100～1
压力30～70～3
液位20～80
(二)临界比例度法
根据临界比例度δk和振荡周期T S，按下表所列的经验算式，求取调节器的参考参数值，这种整定方法是以得到4：1衰减为目标。
通过系统响应曲线可以看出，当设定值为10时，系统的响应有明显的时滞过程，并且有较大的超调现象，但系统最终稳定，整体图像比较理想。
双容水箱液位控制系统方案一、前言在许多工业生产过程中，水位的控制是非常关键的环节。
双容水箱液位控制系统是一种常用的水位控制方案，它通过两个水容器之间的液位传感器和控制阀门来实现液位的自动控制。
本文将就双容水箱液位控制系统的设计方案进行详细介绍。
二、系统结构[插入系统结构示意图]系统由两个水容器、液位传感器、控制阀门和控制器组成。
其中，一个水容器为水箱，另一个水容器为储水槽。
三、系统原理四、系统设计步骤1.确定控制策略首先要确定液位控制的目标和要求，例如需要将水箱液位控制在一定范围内。
然后根据具体的要求设计控制策略，如使用PID控制算法。
2.选择液位传感器根据实际需要选择合适的液位传感器，可以使用浮球式液位传感器或是压力式液位传感器。
传感器的选择需要考虑其测量范围、精度和稳定性等因素。
3.选择控制阀门选择合适的控制阀门用于控制水的流入和流出。
阀门的选择需要考虑其流量范围、响应速度和可控性等因素。
同时，还需要考虑阀门的安装位置和连接方式等因素。
4.确定控制器和通信协议选择合适的控制器用于接收液位传感器的信号，并控制控制阀门的开关状态。
通常可以选择PLC或是单片机作为控制器，并根据实际需要确定通信协议。
5.编写控制程序根据控制策略和控制器的要求编写控制程序，实现液位的自动控制。
程序需要包括液位传感器的读取、控制阀门的开关和液位的调节等功能。
6.系统调试和优化对安装完毕的系统进行调试和优化，通过实际测试来验证系统的性能和稳定性。
如有需要，可以对控制策略和参数进行调整，以满足实际应用的需求。
五、系统特点和应用1.可靠性高：通过使用液位传感器和控制器，系统能够实时监测和控制液位，避免了人工操作的误差。
2.自动化程度高：系统可以实现液位的自动控制，减少了人工操作的工作量。
3.调节性能好：根据实际需要，可以选择合适的控制策略和参数，以实现液位的快速调节和稳定控制。
4.应用范围广：双容水箱液位控制系统广泛应用于各类工业生产过程中，如供水系统、储罐液位控制等。
双容水箱液位控制系统毕业设计双容水箱液位控制系统是一种用于控制水箱液位的智能化系统，通过传感器、控制器和执行器等组件，实现对水箱液位的自动监测与控制。
本文将介绍关于双容水箱液位控制系统的毕业设计，包括设计目标、系统结构、工作原理和关键技术等方面的内容。
首先，设计目标是实现对双容水箱液位的智能化控制，以提高水箱的利用率和节约水资源。
具体目标包括：准确监测水箱液位，实时调节进水与排水流量，保持水箱液位在合理范围内。
其次，双容水箱液位控制系统的结构主要包括传感器模块、控制模块和执行器模块。
传感器模块用于监测水箱液位，可以采用压力传感器、浮球传感器或超声波传感器等；控制模块负责收集传感器数据，进行算法分析和决策，控制执行器模块的动作；执行器模块包括水泵和电磁阀等组件，通过控制水泵的运行和电磁阀的开关，调节进水与排水的流量，从而控制水箱液位。
系统的工作原理是首先通过传感器获取水箱液位信息，并传输给控制模块进行处理。
控制模块根据设定的液位范围和液位变化规律，判断当前液位状态，决定执行器的动作。
如果液位过高，则控制模块发送信号给执行器模块，开启电磁阀进行排水；如果液位过低，则控制模块发送信号给执行器模块，启动水泵进行进水。
通过不断的反馈和调整，控制系统可以使液位保持在合理范围内。
关键技术包括传感器选择与布置、控制算法设计和执行器参数调节等。
传感器的选择和布置需要考虑液位变化范围和液位测量的准确性；控制算法的设计需要根据实际情况制定，包括液位判断标准和动作决策规则；执行器参数调节需要根据实际需求和系统响应特性进行调整和优化。
综上所述，双容水箱液位控制系统的毕业设计旨在实现对水箱液位的智能化监测与控制。
通过设计合理的系统结构、优化的工作原理和关键技术的应用，可以实现对水箱液位的准确监测和精确控制，提高水资源的利用效率。
第四节双容水箱液位定值控制系统
一、实验目的
1．通过实验，进一步了解双容对象的特性。
2．掌握调节器参数的整定与投运方法。
3．研究调节器相关参数的改变对系统动态性能的影响。
二、实验设备
1．THJ-2型高级过程控制系统装置。
2．计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根
3．万用表一只
三、实验原理
图3-1 双容液位定值控制系统结构图
图3-2 双容液位定值控制系统方框图
本实验系统以中水箱与下水箱为被控对象，下水箱的液位高度为系统的被控制量。
基于系统的给定量是一定值，要求被控制量在稳态时等于给定量所要求的值，所以调节器的控制规律为PI或PID。
本系统的执行元件既可采用电动调节阀，也可用变频调速磁力泵。
如果采用电动调节阀作执行元件，则变频调速磁力泵支路中的手控阀F2-4或F2-5打开时可分别作为中水箱或下水箱的扰动。
图3-1为实验系统的结构图，图3-2为控制系统的方框图。
四、实验内容与步骤
本实验选择中水箱和下水箱串联作为双容对象（也可选择上水箱和中水箱）。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-7全开，将中水箱出水阀门F1-10、下水箱出水阀门F1-11开至适当开度（要求阀F1-10稍大于阀F1-11），其余阀门均关闭。
然后接通控制系统电源，打开用作上位监控的的PC机，进入实验界面的操作和打开实验主界面的操作过程与本实验指导书第二章第一节中所描述的相同。
在实验主界面中选择本实验项即“串接双容水箱液位PID整定实验”，系统进入正常的测试状态，呈现的实验界面如图3-3所示。
图3-3 实验界面
实验步骤与上个实验“第三节上水箱液位定值控制系统”相同，在此只列出实验数据。
P=3
P=8
P=3 I=50000
无调节时间
P=8 I=100000
P=3 D=5000
无超调、调节、上升，只算峰值时间P=8 D=10000
无调节时间
P=6 I=100000 D=10000
分析内容与上个实验“上水箱液位定值控制系统”内容一致。
五、思考题
1. 为什么本实验较上水箱液位定值控制系统更容易引起振荡？如果达到同样的动态性能指标，为什么本实验中调节器的比例度和积分时间常数均要比前两个实验大？
答：由于在本实验中的比例系数相对较大，过程相应时间相对较长，更加容易引起振荡。
要达到同样的动态性能指标，调节器的比例度应该调节的相对较大，积分时间常数调高。
2. 你能说出下水箱的时间常数比中水箱时间常数大的原因吗？
答：采用上中水箱做实验，它的响应曲线要比中下水箱变化快。
原因：因为中水箱的截面积比下水箱的要小，上升相同的液位高度，下水箱要更长时间。
3. 为什么双容液位控制系统比单容液位控制系统难于稳定？
答：因为双容的相当于两个单容的串联,变成了二阶系统,输出可能会震荡,单容的是一阶系统,输出是指数单调收敛的。
