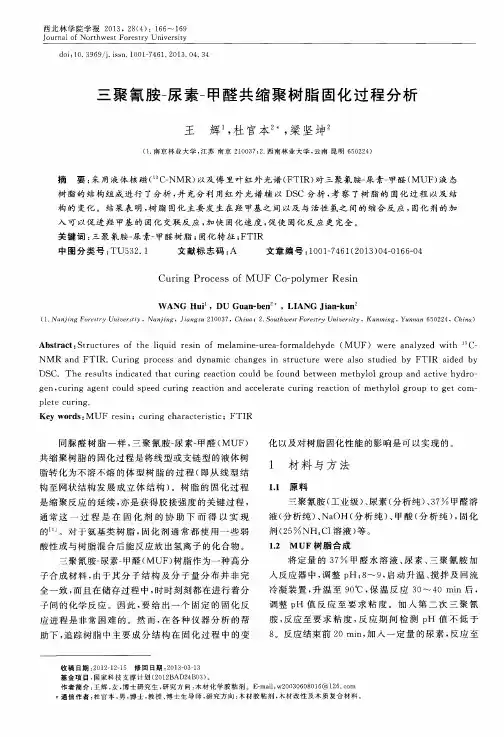

尿素-三聚氰胺-甲醛共缩聚树脂应用进展

尿素和甲醛和三聚氰胺生产树脂胶的反应方程式
尿素、甲醛和三聚氰胺可以用于生产树脂胶，主要产品是脲醛树脂和蜜胺塑料。

然而，关于反应方程式，我需要更多的信息来提供准确的化学反应描述，因为反应的具体条件（如温度、压力）、溶剂、催化剂等都会影响反应的进行和产物。

一般来说，脲醛树脂的生产可以通过以下化学反应方程式来表示：1. 尿素和甲醛在酸性条件下合成脲醛树脂：
```vbnet
尿素 + 甲醛 + H2O -> 脲醛树脂 + 副产物（如氯化氢）
```
2. 随后，脲醛树脂可以进一步聚合或交联以形成更复杂的聚合物。

例如，通过加入甲醛或其它官能团（如酚醛树脂）进行交联：
```css
脲醛树脂 + 甲醛 -> 聚脲醛树脂
```
请注意，这些反应方程式只是简化的表示，实际的化学反应可能会受到许多因素的影响，包括温度、压力、溶剂、催化剂等。

此外，三聚氰胺在脲醛树脂的生产中可能并不直接参与反应，但在某些情况下，它可能会作为添加剂使用。

为了获取更准确的信息，我建议您查阅相关的化学文献或咨询专业人士。

三聚氰胺—尿素—甲醛树脂改性大豆蛋白木材胶粘剂的研究合成了不同F/（U+M）物质的量比的三聚氰胺-尿素-甲醛胶粘剂（MUF），并以其为改性剂，对热碱降解大豆分离蛋白进行交联改性，以制备耐水性较好的大豆蛋白胶粘剂（DSP/MUF）。

实验对DSP/MUF进行了FT-IR表征、干湿强度以及游离甲醛释放量等性能测试，同时还探究了MUF与蛋白降解液（DSP）相互作用机理，以及改性剂MUF的种类与用量对蛋白胶耐水性的影响。

结果表明，F/（U+M）物质的量比为1.55制备的MUF与DSP质量比为40：60复合改性大豆蛋白，得到的大豆蛋白胶粘剂性能最佳。

关键字：大豆蛋白胶粘剂；交联改性；胶合强度；MUF目前，大豆因其资源丰富、可再生、天然绿色环保等优势成为制备木材用胶粘剂理想的原料。

天然大豆蛋白主要含有2S、7S、11S、15S等球形蛋白，这种特殊的球形结构将疏水基团包裹在球形结构内部，而亲水基团（胺基、羟基）则裸露在球形结构外部[1，2]，使得制备的蛋白胶粘剂耐水性较差。

为了改善大豆蛋白胶粘剂的不足，国内外学者对大豆蛋白采用变性处理[3]、酸碱降解处理[4，5]、酰化改性[6]、接枝改性[7，8]、酶改性[9]等改性方法进行处理，但是单一改性方法效果不佳。

三聚氰胺-尿素-甲醛树脂（MUF）具有来源广泛、初粘性好、胶合强度较高、反应活性点较多等优点，本文用MUF与碱热降解蛋白复合改性大豆蛋白，以提高大豆蛋白胶粘剂的性能，并探究了MUF的用量以及F/（U+M）的物质的量比对大豆蛋白胶粘剂性能的影响。

1 实验部分1.1 实验材料大豆分离蛋白（SPI），蛋白质含量95.5 %，哈高科大豆食品有限责任公司；MUF，自制；消泡剂（XPM-120），南京华兴消泡剂有限公司；其他化学试剂（氢氧化钠、甲酸）均为分析纯。

白桦单板，尺寸420 mm×420 mm×1.5 mm ，哈尔滨胶合板厂。

1.2 大豆蛋白的碱热降解将48 g 50%的氢氧化钠溶液和352 g水加入四口烧瓶中，搅拌并升温至70 ℃时立即加入消泡剂，然后保持300～350 r/min的搅拌速度迅速加入215.4 g的SPI 粉，加完SPI后立即开始计时，并于70 ℃恒温反应1.5 h，冷却，出料，最后用甲酸调pH为6.5～7.0，得到均一、茶清色的降解蛋白液（DSP）备用。

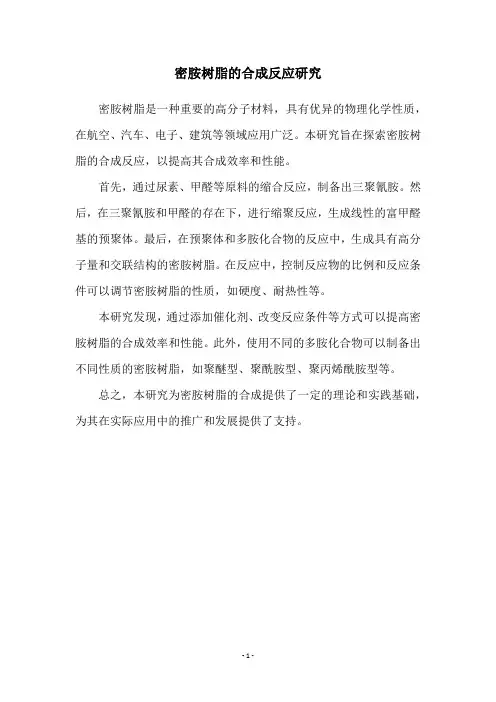

密胺树脂的合成反应研究
密胺树脂是一种重要的高分子材料，具有优异的物理化学性质，在航空、汽车、电子、建筑等领域应用广泛。

本研究旨在探索密胺树脂的合成反应，以提高其合成效率和性能。

首先，通过尿素、甲醛等原料的缩合反应，制备出三聚氰胺。

然后，在三聚氰胺和甲醛的存在下，进行缩聚反应，生成线性的富甲醛基的预聚体。

最后，在预聚体和多胺化合物的反应中，生成具有高分子量和交联结构的密胺树脂。

在反应中，控制反应物的比例和反应条件可以调节密胺树脂的性质，如硬度、耐热性等。

本研究发现，通过添加催化剂、改变反应条件等方式可以提高密胺树脂的合成效率和性能。

此外，使用不同的多胺化合物可以制备出不同性质的密胺树脂，如聚醚型、聚酰胺型、聚丙烯酰胺型等。

总之，本研究为密胺树脂的合成提供了一定的理论和实践基础，为其在实际应用中的推广和发展提供了支持。

- 1 -。

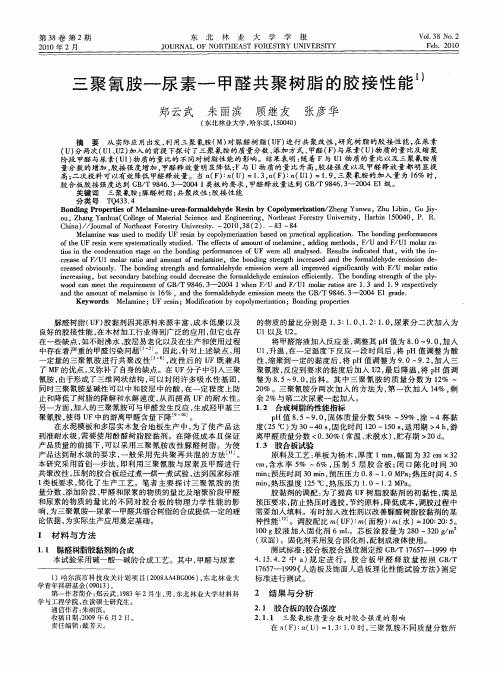

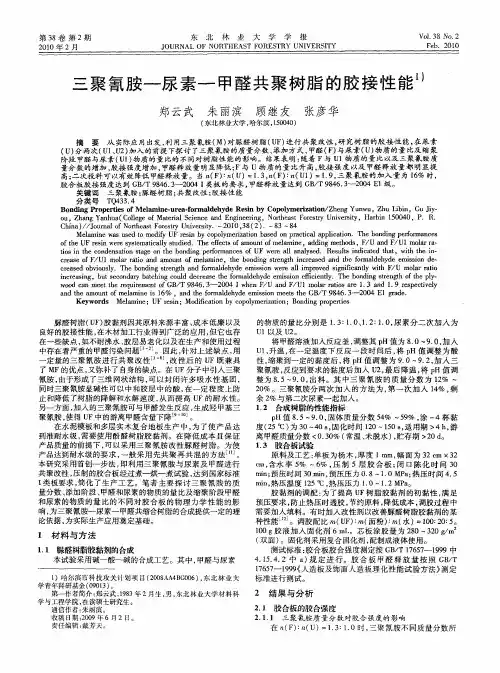

脲醛-三聚氰胺甲醛复合树脂胶粘剂的研制官仕龙;李代华;刘攀攀;胡风【摘要】以尿素、三聚氰胺、甲醛为原料合成了一种游离甲醛含量较低、耐水性能优良的脲醛-三聚氰胺甲醛复合树脂胶粘剂.研究了原料配比、加料方式、加料时间、pH值、反应时间、反应温度对产物中游离甲醛含量的影响,测定了产物的性能.结果发现,当n甲醛:n尿素:n三聚氰胺=1.8:1:0.35,温度为85 ℃,pH=9.5时,所合成的树脂游离甲醛含量较低,耐水性能优良.【期刊名称】《武汉工程大学学报》【年(卷),期】2008(030)004【总页数】4页(P12-14,19)【关键词】脲醛树脂;木用胶粘剂;游离甲醛;环保;三聚氰胺【作者】官仕龙;李代华;刘攀攀;胡风【作者单位】武汉工程大学化工与制药学院,湖北,武汉,430074;武汉工程大学化工与制药学院,湖北,武汉,430074;武汉工程大学化工与制药学院,湖北,武汉,430074;武汉工程大学化工与制药学院,湖北,武汉,430074【正文语种】中文【中图分类】TQ323.30 引言脲醛树脂胶粘剂(UF)是一种开发应用较早的热固性高分子胶粘剂，由于其原料易得、成本低、生产工艺简单、粘接强度高，被广泛应用于木材加工、胶合板等行业.在木材胶粘剂中至今仍有80%以上的木质人造板使用脲醛胶作为胶粘剂[1].但脲醛树脂胶粘剂固化物脆性大、机械强度不高、防潮性不好；尤其在多雨潮湿的南方，此类胶合板使用效果较差，需要多方进行改性[2～3].三聚氰胺是一种反应活性比尿素高得多的多氨基化合物，由三聚氰胺与甲醛合成的三聚氰胺甲醛树脂性能比脲醛树脂更为优越，其突出的优良性在于固化物的耐水性能优异，游离甲醛含量低.但三聚氰胺价格较贵，为了降低成本，本研究合成了一种耐水性能优异，游离甲醛含量较低的脲醛-三聚氰胺甲醛复合树脂胶粘剂.反应分两阶段进行：第一阶段在弱碱性条件下，尿素、三聚氰胺分别与甲醛发生加成反应，生成羟甲基脲衍生物和羟甲基三聚氰胺衍生物，此过程为可逆过程：1 实验部分1.1 仪器与药品尿素，分析纯，由国药集团化学试剂有限公司生产；甲醛，质量分数为0.37，分析纯，由天津市科密欧化学试剂有限公司生产；三聚氰胺，化学纯，由天津市博迪化工有限公司生产；氯化铵，分析纯，由国药集团化学试剂有限公司生产；质量分数为0.001混合指示剂(由两份质量分数为0.001甲基红乙醇溶液与一份质量分数为0.001亚甲基蓝乙醇溶液混合)；盐酸，分析纯，由武汉市亚泰化工试剂有限公司生产；氢氧化钠，分析纯，由武汉宏大化学试剂厂生产.NDJ-1型旋转式粘度计，宁波天平仪器厂生产.1.2 合成过程在装有搅拌器、冷凝器、温度计的250 mL三口烧瓶中，加入32.5 g质量分数为0.37的甲醛(0.4 mol)，加入第一批尿素，其用量为尿素总用量的2/5，搅拌溶解，用质量分数为0.10的氢氧化钠溶液调节溶液至一定pH值，在设定的温度反应一定时间t后，加入第二批尿素，其用量为尿素总用量的3/10，恒温反应一定时间t 后，再加入设定量的第一批三聚氰胺，恒温反应一定时间t后，加入第三批尿素，其用量为总用量的3/10，用1 mol/L的盐酸调节溶液pH至5.5，继续恒温反应，当胶液滴入清水中呈白色雾状且不散开后，立即用NaOH溶液调胶液pH至8.5，最后加入设定量的第二批三聚氰胺，反应10 min左右，降温出料.合成过程中，根据需要，取样分析产品中游离甲醛含量.1.3 产品中游离甲醛含量的测定产品中游离甲醛含量按文献[4]测定.2 结果与讨论2.1 甲醛与尿素摩尔比的确定从理论上分析，甲醛的官能度为2，尿素的官能度为4，甲醛与尿素反应的化学计量为2，因此，在无其他反应性物质存在时，甲醛与尿素的摩尔比(F/U)最多不能超过2，否则甲醛过量，产品中必然含过量的游离甲醛.而另一方面，当甲醛与尿素的摩尔比接近1时，只能生成线型的脲醛树脂，此时产品几乎没有粘接性能.甲醛与尿素摩尔比是脲醛树脂粘接强度和游离甲醛释放量的重要影响因素.此摩尔比高，粘接性能好，但游离甲醛含量高；而随着体系中甲醛用量减少，游离甲醛含量迅速降低，但当摩尔比小于1.5时，游离甲醛含量降低得比较缓慢，同时，随着摩尔比的降低，树脂聚合终点难以控制，固化时间较长，贮存稳定性差，板材力学性能下降[5].因此，应根据实际情况灵活调节，选择最佳摩尔比.为合成高粘接性能的树脂产品，本文确定甲醛与尿素摩尔比(F/U)为1.8.2.2 反应温度、反应时间以及pH值对游离甲醛含量的影响在F/U=1.8的前提下，尿素分3次加料，研究在不同温度(85 ℃，95 ℃)、不同pH(8.5，9.5)下，第一次加料的反应时间t(30 min，60 min)对游离甲醛含量的影响，结果如表1所示.表1 反应温度、反应时间以及pH值对游离甲醛含量的影响Table 1 Influence of reaction temperature，reaction time and pH on the free formaldehyde cotent温度/℃pH反应时间t/min游离甲醛含量/%858．53013．76012．39．53012．96011．5958．53012．46010．39．5 309．66010．9由表1可以得出，在反应温度为85 ℃时，同一pH下，t=60 min时的游离甲醛含量比t=30 min时的稍低；对于同一反应时间，pH=9.5时游离甲醛含量比pH=8.5时游离甲醛含量低，这说明，在温度为85 ℃时，适当增大溶液pH，适当延长反应时间，有利于降低游离甲醛含量，但pH过高，将有可能导致甲醛发生康扎尼罗反应.当反应温度为95 ℃，在pH=8.5时游离甲醛含量的变化情况与反应温度为85 ℃时基本一致，但pH=9.5时，t=60 min时的游离甲醛含量比t=30 min时反而高，这说明，在95 ℃时，在稍高的pH下，延长反应时间，有可能导致羟甲基脲分解.从表1还可以得出，同一条件下，温度高时，反应速度加快.由于温度高、pH稍大时，有可能发生羟甲基脲的逆向分解，确定反应温度为85 ℃，pH=9.5，加料间隔反应时间t为30 min.2.3 三聚氰胺用量对游离甲醛含量的影响在F/U=1.8，反应温度为85 ℃，pH=9.5，加料间隔反应时间t为30 min的前提下，考察三聚氰胺的用量对产品中游离甲醛含量的影响.为设定三聚氰胺的最少用量，在加入三聚氰胺前，先测定了反应物的游离甲醛含量，并按甲醛和三聚氰胺的物质的量之比为3∶1，推算三聚氰胺的最少用量，结果如表2所示.表2 三聚氰胺用量对游离甲醛的影响Table 2 Influence of the melamine dosage on the free formaldehyde cotentm三聚氰胺/m尿素第一批第二批总用量游离甲醛含量%0．05700．0572．990．11400．1142．540．17200．1721．810．2290 0．2291．560．28700．2871．470．3400．0341．250．1040．1040．208 1．180．1560．1560．3120．830．2080．2080．4160．640．260．260．520．510．3120．3120．6240．370．3640．3640．7280．26由表2可知，随着三聚氰胺用量的增大，产品中游离甲醛含量开始时下降较快，随后下降较缓，且三聚氰胺分二次加料要比一次加料效果好.从降低游离甲醛含量以及成本效益考虑，三聚氰胺总用量以m三聚氰胺/m尿素=0.728为宜，且分二次加料，每次加料量为其总用量的1/2.即尿素、三聚氰胺、甲醛的投料量以n甲醛∶n尿素∶n三聚氰胺=1.8∶1∶0.35为宜，此时，产品中游离甲醛质量百分比含量为0.26%.2.4 树脂的耐水性能用自制的复合树脂压制2层杉木板.固化剂为NH4C1，加入量为总胶量的0.5%；单板规格:30 mm×20 mm×10 mm；施胶量:(双面)300 g/m2；压板温度:110 ℃；压板时间:4 min；压板压力:0.8～1.0 MPa.室温下，将粘接好的杨木板置于水中浸泡，发现3个月不开胶，且仍保持较好的粘接强度，证明用本方案合成的树脂耐水性能优良.2.5 树脂的主要质量指标产品的外观为白色粘稠状液体，pH=8.0～8.5，固体含量为48.00%～55.00%，游离甲醛含量≤0.3%，产品的粘度为148.0 mPa·s，适用期≥20 d.3 结语研究了尿素和三聚氰胺用量、加料方式、反应温度、反应时间以及溶液pH值对树脂中游离甲醛含量的影响，较适宜的工艺条件为：n甲醛∶n尿素∶n三聚氰胺=1.8∶1∶0.35，尿素分三次加料，三聚氰胺分二次加料，反应温度为85 ℃，pH 为9.5，加料间隔反应时间为30 min.在此工艺条件下合成的复合树脂游离甲醛含量较低，固含量和黏度适中，适用期较长，粘接性能好，耐水性优异，用所制得的树脂粘接木板，置于水中浸泡，三个月不开胶，且仍保留较强的粘接强度.参考文献:[1]唐星华.木材用胶枯剂[M].北京:化学工业出版社，2002：35-38，60-61.[2]郭嘉，郑治超，舒伟.绿色环保型脲醛树脂胶粘剂的研究与展望[J].中国胶粘剂，2006，15(2):40-44.[3]吴小桥.脲醛树脂的制备及改性[J].人造板通讯，2003，(9):6-9.[4]李东光.脲醛树脂胶粘剂[M].北京：化学工业出版社.2002：378-379.[5]向前，张洪志，田学文.降低脲醛树脂人造板甲醛释放量的方法[J].人造板通讯，2003，(8):9-11.。

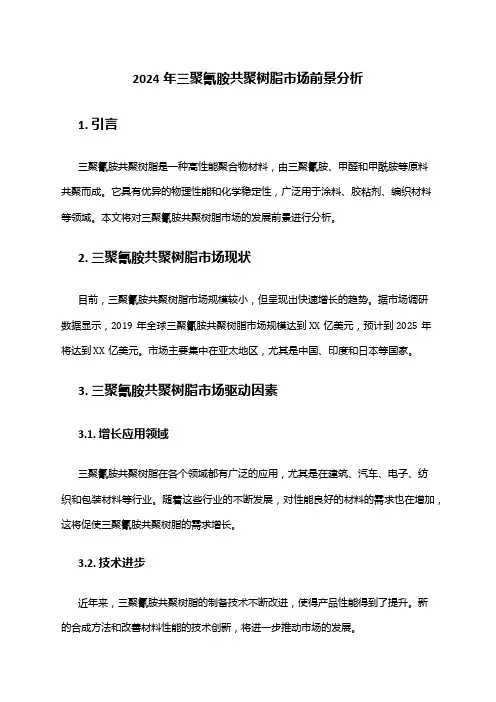

2024年三聚氰胺共聚树脂市场前景分析1. 引言三聚氰胺共聚树脂是一种高性能聚合物材料，由三聚氰胺、甲醛和甲酰胺等原料共聚而成。

它具有优异的物理性能和化学稳定性，广泛用于涂料、胶粘剂、编织材料等领域。

本文将对三聚氰胺共聚树脂市场的发展前景进行分析。

2. 三聚氰胺共聚树脂市场现状目前，三聚氰胺共聚树脂市场规模较小，但呈现出快速增长的趋势。

据市场调研数据显示，2019年全球三聚氰胺共聚树脂市场规模达到XX亿美元，预计到2025年将达到XX亿美元。

市场主要集中在亚太地区，尤其是中国、印度和日本等国家。

3. 三聚氰胺共聚树脂市场驱动因素3.1. 增长应用领域三聚氰胺共聚树脂在各个领域都有广泛的应用，尤其是在建筑、汽车、电子、纺织和包装材料等行业。

随着这些行业的不断发展，对性能良好的材料的需求也在增加，这将促使三聚氰胺共聚树脂的需求增长。

3.2. 技术进步近年来，三聚氰胺共聚树脂的制备技术不断改进，使得产品性能得到了提升。

新的合成方法和改善材料性能的技术创新，将进一步推动市场的发展。

3.3. 环保要求随着环保意识的提升，对环境友好型材料的需求也在增加。

三聚氰胺共聚树脂具有较低的挥发性有机物排放和较小的环境污染风险，因此符合当前环保要求，将会得到更广泛的应用。

4. 三聚氰胺共聚树脂市场挑战4.1. 制造成本目前，三聚氰胺共聚树脂的制造成本较高，主要原因是原材料成本和制备工艺成本较高。

降低生产成本是目前面临的主要挑战之一。

4.2. 市场竞争三聚氰胺共聚树脂市场竞争激烈，市场上存在较多的品牌和产品。

优秀的竞争对手和替代品的出现，对于新进入市场的企业来说是一项挑战。

4.3. 法规限制一些地区对于某些化学物质的使用有一定的限制和管制。

三聚氰胺共聚树脂在一些领域可能会受到限制，这可能会对市场发展带来一定影响。

5. 三聚氰胺共聚树脂市场前景展望尽管三聚氰胺共聚树脂市场目前面临一些挑战，但其市场前景仍然较为乐观。

随着行业需求的增长和技术进步的推动，市场规模将会继续扩大。
