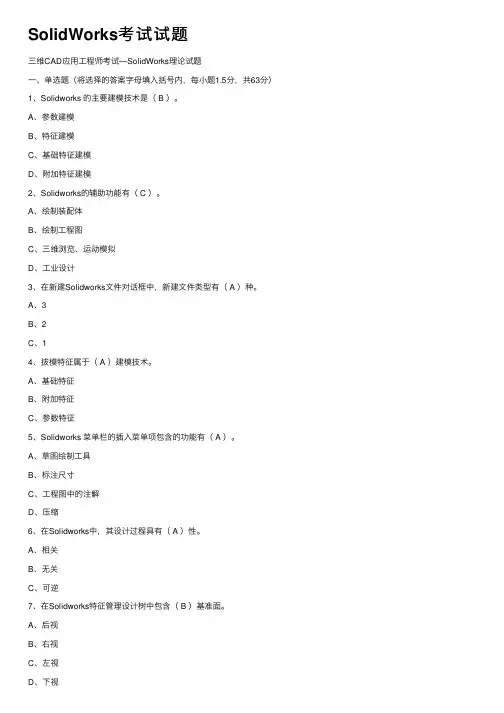

三维CAD应用工程师考试—SolidWorks理论试题一、单选题（将选择的答案字母填入括号内，每小题1.5分，共63分）1、Solidworks 的主要建模技术是（ B ）。
A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有（ C ）。
A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中，新建文件类型有（ A ）种。
A、3B、2C、14、拔模特征属于（ A ）建模技术。
A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有（ A ）。
A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中，其设计过程具有（ A ）性。
A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含（ B ）基准面。
A、后视B、右视C、左视D、下视8、在Solidworks中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是（ A ）。
A、不同的B、相同的C、不确定9、草图绘制/退出草图的按钮图标是（ A ）。
Ａ、Ｂ、Ｃ、Ｄ、10、图标按钮的名称是（ A ）。
A、复制实体B、旋转实体C、修改实体D、移动实体11、添加几何关系的图标按钮是（ D ）。
A、 B 、 C、 D、12、在特征实体上的锁点光标在（ C ）处产生。
A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住（ C ）键。
A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的（ A ）。
A、位置B、数量C、大小15、在Solidworks中，绘制的直线类型有（ C ）种。
A、1B、2C、3D、416、绘制直线的方式有（ A ）。
A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后，按住（ D ）键，移动鼠标可以改变平行四边形的形状。
A、EnterB、ShiftC、TabD、Ctrl18、在Solidworks中，绘制的多边形边数最多为（ A ）。
A、40 Ｂ、30 Ｃ、100 Ｄ、6019、改变绘制好的椭圆的形状，可以进行如下操作：（ B ）。
Ａ、按住Ctrl键Ｂ、左键拖动特征点Ｃ、右键拖动特征点Ｄ、Ctrl ＋Shift键20、根据草图的尺寸标注，可将草图分为欠定义、完全定义和过定义３种状态，草图以黑色显示时，说明草图为（ B ）。
Ａ、欠定义Ｂ、完全定义Ｃ、过定义21、利用旋转特征建模时，旋转轴和旋转轮廓应位于（C ）中。
Ａ、同一草图中Ｂ、不同草图中Ｃ、可在同一草图中，也可不在同草图中22、对于扫描特征，扫描轮廓必须是闭环的（ C ）。
Ａ、曲面Ｂ、基体或凸台Ｃ、曲线23、在Solidworks中，倒角主要有（A ）种类型。
Ａ、３Ｂ、２Ｃ、１Ｄ、４24、旋转特征属于（A ）建模。
Ａ、基础特征Ｂ、参数Ｃ、附加特征25、下列要素属于参考几何体的是（ C ）。
Ａ、基体Ｂ、草图Ｃ、点、坐标系26、Solidworks的文件类型有（ A ）。
Ａ、ｓｌｄｐｒｔＢ、ｄｗｇＣ、ｄｏｃＤ、ｊｐｇ27、在Solidworks中，利用辅助手段来完成模型的绘制，这些辅助手段称为（ B ）。
Ａ、辅助体Ｂ、参考几何体Ｃ、辅助面28、要更改空间控标的坐标系，按（ A ）键。
A、空格键B、ShiftC、TabD、Ctrl29、生成锥孔、螺纹孔时，应利用（ B ）。
Ａ、草图拉伸命令Ｂ、异型孔向导命令Ｃ、拉伸切除命令30、（B ）是由模型中的圆锥和圆柱隐含生成的。
Ａ、基准轴Ｂ、临时轴Ｃ、参考轴Ｄ、坐标轴31、Solidworks提供的查询功能有（ C ）。
Ａ、数据Ｂ、数量Ｃ、干涉Ｄ、测量32、隐藏临时轴的操作为（B ）。
Ａ、击右键，选隐藏Ｂ、视图－临时轴33、（D ）曲面能生成分模面。
Ａ、放样曲面Ｂ、缝合曲面Ｃ、延展曲面Ｄ、裁剪曲面34、在Solidworks中，装配体文件的扩展名为（ C ）。
Ａ、ｄｗｇＢ、ｓｌｄｐｒｔＣ、ｓｌｄａｓｍＤ、ｄｏｃ35、在装配体文件中，第一个插入的零部件默认状态是（A ）的。
Ａ、固定Ｂ、浮动Ｃ、压缩36、移动零部件的类型有（C ）种。
Ａ、３Ｂ、５Ｃ、４Ｄ、２37、进入装配环境的方法有（ B ）。
A.1B.2C.338、绘制草图实体时，如果在属性管理器中（ B ）【复制】复选框，则镜向操作的结果将删除原始的镜向操作对象。
A.选中B.不选中C.选中或不选中都可以39、草图实体中绘制的中心线（ B ）拉伸或旋转特征的生成。
A.参与B.不参与40、剪裁删除一个草图实体与其他草图实体相互交错产生的分段时，采取（ A ）方法。
A.剪裁到最近端B.在内剪除C.在外剪裁41、如果被复制的特征与别的特征有约束时，复制时出现【复制确认】对话框，应单击对话框中（ C ）按钮。
A.删除B.悬空C.取消42、一般最好在（ A ）时生成孔特征。
A.设计阶段一开始B.设计阶段快要结束时二、判断题（正确的打“√”，错误的打“×”，每小题1分，共1.特征被压缩后，在模型中可以显示（√）。
2.当零件模型处于退回特征状态时，能访问该零件的工程图和基于该零件的装配图（×）。
3.处于退回特征状态的零件图，可以被保存（×）。
4.不同类型的文件，其工作环境是不同的（√）。
5.Solidworks 在保存文件时，只能把文件保存为自身的类型（√）。
6.对于不同类型的文件，其特征管理区是一样的（√）。
7.工具栏上的操作按钮，可以添加和删除（√）。
8.自定义菜单时，Solidworks 文件可以激活，也可以不激活（√）。
9.在Solidworks中，只能对特征的颜色进行设置，不能对面进行颜色设置（×）。
10.在Solidworks中，环境光源可以添加和删除（×）。
11.在Solidworks中，光标会根据所选择的命令变为相应的图标（√）。
12.在Solidworks中，直线命令只能绘制直线，不能绘制切线弧（×）。
13.使用转换实体引用命令时，若引用的实体发生更改，那么转换的草图实体也会相应地改变（√）。
14.镜向实体可以用于2D和3D草图中（√）。
15.比例缩放命令可以缩放模型几何体，也可以缩放尺寸（√）。
16.在特征设计管理树中，所有的零部件都可被移动（×）。
17.以“在内剪除”方式剪裁实体时，封闭式的草图实体也可以被剪裁（×）。
18.较大半径的圆角操作应该在抽壳之前操作（√）。
19.扫描轮廓、路径、引导线可以是属于同一草图中的不同线条（×）。
20.重合和距离参数两种配合完全一样（×）。
21.对零件进行镜向操作时，约束也会同时被镜向（×）。
22.工程图中的尺寸要素不可被调整（√）。
23.装配体在工程图中可以以爆炸图的形式显示（√）。
24.在不同视图中的注解之间能形成对齐关系（√）。
25.旋转特征中的旋转轴可位于与草图绘制平面垂直的平面上（√）。
26.扫描过程中可允许自交叉现象（×）。
27.镜向的对象既可以是实体也可以是特征（√）。
28.筋特征中的基准面必须与零件交叉（√）。
29.延展曲面与延伸曲面无区别（×）。
30.草图实体在完全定义状态呈蓝色（×）。
三、填空题1.在Solidworks中，零件的配合类型有标准配合和高级配合两类。
2.工程图中的尺寸由尺寸数字、尺寸线、箭头、延伸线等要素组成。
3、Solidworks提供了两种生成孔特征的方法，分别是简单直孔和导型孔。
