求解断煤交线的解析方法于轲（淄博矿业集团公司埠村煤矿，山东章丘250215）摘要：运用空间解析几何推导空间平面产状要素（方位角、倾角）与空间平面法线向量方向角的数量关系，建立煤层面及断层面的空间方程，推导断煤交线的空间方程及断煤交线的计算方法关键词：断煤交线；煤层面；断层面；空间方程；方向角；方位角。

断煤交线是指断层面与煤层层面（以下简称煤层面）的交线，在煤层底板等高线图上，是用断煤交线的水平投影来表示的。

断煤交线能正确表示断层在煤层中的位置和延展方向，为采区、采面的布置和确定巷道沿断层或过断层的掘进方向提供依据。

一般说，断层面及煤层面都不是严格的平面，而是复杂的空间曲面。

为了研究问题方便，在有限范围内，可将它们视为平面来处理。

这样就可以以解析几何为手段，取煤层面及断层面的产状要素为计算参数，推导求解断煤交线产状的计算公式。

本文主要介绍断煤交线方位角计算公式的推导及具体的计算方法。

1 断煤交线方位角计算公式的推导首先假定煤层面与断层面均为空间平面，然后建立空间直角坐标系（如图1所示）。

坐标系XOY面为水平面，且X轴指向正北，Y轴指向正东。

（指向正东）图11.1 求煤层面的平面方程设煤层面产状为：ϕ1∠γ1（ϕ1为煤层面的倾向，γ1为煤层面的倾角，0°≤ϕ1≤360°，0°≤γ1≤90°）（1）求煤层面法线的方向余弦 由空间解析几何可以知道： cos α=222zy x xa a a a ++， (0°≤α≤180°)………………①；cos β＝222zy x ya a a a ++，(0°≤β≤180°)………………②；cos γ=222zy x za a a a ++， (0°≤γ≤180°)………………③；上三式中，α、β、γ ─— 煤层面法线与三条坐标轴的正向的夹角，即法线向量的方向角；a x 、a y 、a z ── 煤层面法线向量在三条坐标轴上的投影，即法线向量的坐标。

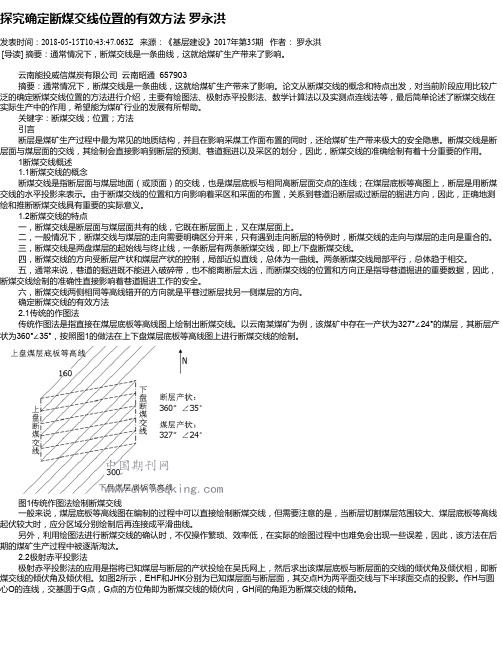

探究确定断煤交线位置的有效方法罗永洪发表时间：2018-05-15T10:43:47.063Z 来源：《基层建设》2017年第35期作者：罗永洪[导读] 摘要：通常情况下，断煤交线是一条曲线，这就给煤矿生产带来了影响。
