利用Nastar规划新建站

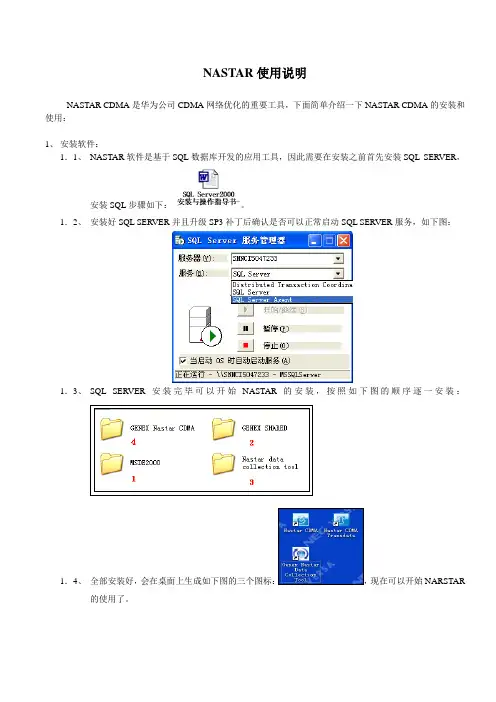

NASTAR使用说明NASTAR CDMA是华为公司CDMA网络优化的重要工具，下面简单介绍一下NASTAR CDMA的安装和使用：1、安装软件：1．1、NASTAR软件是基于SQL数据库开发的应用工具，因此需要在安装之前首先安装SQL SERVER，安装SQL步骤如下：。

1．2、安装好SQL SERVER并且升级SP3补丁后确认是否可以正常启动SQL SERVER服务，如下图：1．3、SQL SERVER安装完毕可以开始NASTAR的安装，按照如下图的顺序逐一安装：1．4、全部安装好，会在桌面上生成如下图的三个图标：现在可以开始NARSTAR 的使用了。

2、使用软件：2．1、配置数据：2．1．1、运行程序：在上面窗口中输入安装SQL SERVER 2000时设置的sa密码；2．1．2、进入Nastar CDMA Transdata :2．1．3、打开工程->新建工程：(厦门选择BSC6680V300R001C02)2．1．4、新建完一个工程：2．1．5、新建BSC：2．1．6、在导入其他数据之前需要先从BAM服务:\\10.15.102.130\f$\CDMA2000\Backup\CfgFile目录下，导出BAM备份文件,然后点中“NASTAR->配置数据”图标,并双击“配置数据导入”,选中需要导入的BAM文件：2．1．7、导入工程参数：后才可以成功导入；2．1．8、导入性能参数：导入性能参数之前需要先从BAM服务器下载“M2000:\\10.15.102.130\f$\CDMA2000\M2000”目录下的性能数据：2．1．9、导入PSMM参数：在导入PSMM数据前先从BAM服务器下载“TRACE:\\10.15.102.130\f$\CDMA2000\TRACE \PSMM”目录数据导入完成后，可以运行NASTAR CDMA了。

2．2、运行NASTAR CDMA：2．2．1、打开NASTAR CDMA，输入安装SQL时的SA密码，进行系统：打开一个工程：日常监控：工程师级1X网络监控报告：。

NASTAR_GSM使用说明一、NASTAR_GSM的安装和部署1.提前准备好所有所需的硬件设备和软件程序。

2.确保所有设备都符合系统要求，包括处理能力、存储空间和操作系统版本等。

3.在网络中选择一个适当的位置设置基站，以便能提供最佳的无线覆盖范围。

4.将基站设备与主控设备和辅助设备连接，并确保所有连接都正确并且稳定。

二、NASTAR_GSM的配置和管理1. 连接到主控设备，并通过Web界面或命令行界面进行登录。

2.配置基站的一般设置，例如设置无线信号的名称和密码等。

3.配置基站的无线覆盖范围，可以根据需要将其设置为全局覆盖或是局部覆盖。

4.配置基站的频率和信道，以确保与其他设备的无线通信不会发生冲突。

5.配置基站的安全设置，例如访问控制和数据加密等，以保护数据的安全。

6.配置基站的网络接口和路由器设置，以便与其他网络设备进行通信。

7.设置基站的监视和故障诊断，以及性能优化和报警设置等。

三、NASTAR_GSM的使用和维护1.使用移动设备连接到NASTAR_GSM提供的无线信号，并输入正确的密码进行连接。

2.验证移动设备是否成功连接到NASTAR_GSM，并能够正常进行通信。

3.使用移动设备进行语音通话、短信发送和接收等功能。

4.监视基站的运行状态和性能指标，如信号强度、数据传输速率和当前连接数等。

5.定期备份基站的配置和数据，并确保备份数据的完整性和可用性。

6.定期进行基站的升级和维护，以确保系统的稳定性和安全性。

7.处理和解决基站故障和问题，如网络中断、信号干扰和设备故障等。

四、NASTAR_GSM的优势和适用场景1.NASTAR_GSM具有高可靠性和稳定性，能够在复杂的环境中提供可靠的无线通信服务。

2.NASTAR_GSM能够支持大规模的用户连接，并提供高质量的语音和数据传输。

3.NASTAR_GSM具有较低的延迟和较高的带宽，适用于实时的多媒体通信和数据传输。

4.NASTAR_GSM可以广泛应用于各种场景，包括城市、乡村、沿海和山区等不同地域。

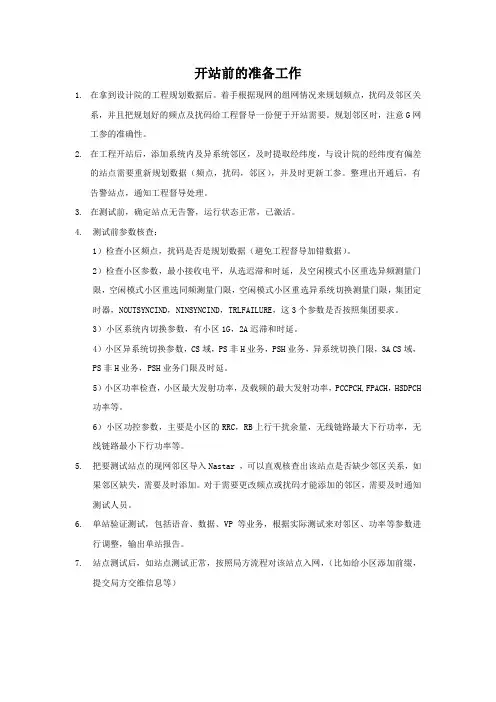

开站前的准备工作1.在拿到设计院的工程规划数据后。

着手根据现网的组网情况来规划频点，扰码及邻区关系，并且把规划好的频点及扰码给工程督导一份便于开站需要。

规划邻区时，注意G网工参的准确性。

2.在工程开站后，添加系统内及异系统邻区，及时提取经纬度，与设计院的经纬度有偏差的站点需要重新规划数据（频点，扰码，邻区），并及时更新工参。

整理出开通后，有告警站点，通知工程督导处理。

3.在测试前，确定站点无告警，运行状态正常，已激活。

4.测试前参数核查：1）检查小区频点，扰码是否是规划数据（避免工程督导加错数据）。

2）检查小区参数，最小接收电平，从选迟滞和时延，及空闲模式小区重选异频测量门限，空闲模式小区重选同频测量门限，空闲模式小区重选异系统切换测量门限，集团定时器，NOUTSYNCIND，NINSYNCIND，TRLFAILURE，这3个参数是否按照集团要求。

3）小区系统内切换参数，有小区1G，2A迟滞和时延。

4）小区异系统切换参数，CS域，PS非H业务，PSH业务，异系统切换门限，3A CS域，PS非H业务，PSH业务门限及时延。

5）小区功率检查，小区最大发射功率，及载频的最大发射功率，PCCPCH,FPACH，HSDPCH 功率等。

6）小区功控参数，主要是小区的RRC，RB上行干扰余量，无线链路最大下行功率，无线链路最小下行功率等。

5. 把要测试站点的现网邻区导入Nastar ，可以直观核查出该站点是否缺少邻区关系，如果邻区缺失，需要及时添加。

对于需要更改频点或扰码才能添加的邻区，需要及时通知测试人员。

6. 单站验证测试，包括语音、数据、VP等业务，根据实际测试来对邻区、功率等参数进行调整，输出单站报告。

7. 站点测试后，如站点测试正常，按照局方流程对该站点入网，（比如给小区添加前缀，提交局方交维信息等）。

Nastar V600R014业务分析指导书(LTE 网络地理化)文档版本 01发布日期2012-08-31华为技术所有© 华为技术 2013。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用围之。

除非合同另有约定，华为公司对本文档容不做任何明示或暗示的声明或保证。

由于产品版本升级或其他原因，本文档容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有述、信息和建议不构成任何明示或暗示的担保。

华为技术地址：市龙岗区坂田华为总部办公楼邮编：518129网址：.huawei.客户服务：supporthuawei.客户服务：4008302118前言概述本文基于GENEX Nastar V600R014C00的版本，描述Nastar LTE网络地理化特性的基本功能原理，应用场景，关键操作流程和使用案例，用于指导读者如何基于该特性完成业务分析。

目录前言 (ii)1 LTE网络地理化呈现 (4)1.1 特性功能说明 (4)1.1.1 特性简介 (4)1.1.2 特性价值 (4)1.2 特性操作步骤 (4)1.2.1 准备条件 (4)1.2.2 操作流程 (6)1.2.3 关键参数配置 (6)1.3 特性注意事项 (8)1.3.1 特性应用限制和注意事项 (8)1.3.2 特性对周边产品的影响说明 (8)1.4 特性应用思路 (9)1.4.1 整体应用思路 (9)1.4.2 详细说明：覆盖评估 (9)1.4.3 详细说明：话务评估 (10)1.4.4 详细说明：异常事件评估 (10)1 LTE网络地理化呈现1.1 特性功能说明1.1.1 特性简介LTE网络地理化呈现功能基于现网用户真实的无线链路测量报告（MR）进行定位，并结合呼叫日志（CHR）和MR拼接完成呼叫事件信息的位置定位，在GIS上以栅格为单位直观呈现无线网络的覆盖、话务、异常事件的分布情况，对网络评估、优化提供可视化的辅助分析。
