下载文档原格式

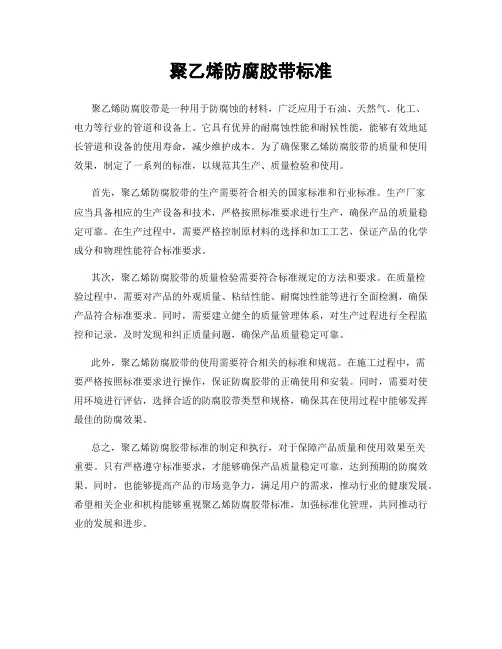

聚乙烯防腐胶带标准
聚乙烯防腐胶带是一种用于防腐蚀的材料，广泛应用于石油、天然气、化工、
电力等行业的管道和设备上。
它具有优异的耐腐蚀性能和耐候性能，能够有效地延长管道和设备的使用寿命，减少维护成本。
为了确保聚乙烯防腐胶带的质量和使用效果，制定了一系列的标准，以规范其生产、质量检验和使用。
首先，聚乙烯防腐胶带的生产需要符合相关的国家标准和行业标准。
生产厂家
应当具备相应的生产设备和技术，严格按照标准要求进行生产，确保产品的质量稳定可靠。
在生产过程中，需要严格控制原材料的选择和加工工艺，保证产品的化学成分和物理性能符合标准要求。
其次，聚乙烯防腐胶带的质量检验需要符合标准规定的方法和要求。
在质量检
验过程中，需要对产品的外观质量、粘结性能、耐腐蚀性能等进行全面检测，确保产品符合标准要求。
同时，需要建立健全的质量管理体系，对生产过程进行全程监控和记录，及时发现和纠正质量问题，确保产品质量稳定可靠。
此外，聚乙烯防腐胶带的使用需要符合相关的标准和规范。
在施工过程中，需
要严格按照标准要求进行操作，保证防腐胶带的正确使用和安装。
同时，需要对使用环境进行评估，选择合适的防腐胶带类型和规格，确保其在使用过程中能够发挥最佳的防腐效果。
总之，聚乙烯防腐胶带标准的制定和执行，对于保障产品质量和使用效果至关
重要。
只有严格遵守标准要求，才能够确保产品质量稳定可靠，达到预期的防腐效果。
同时，也能够提高产品的市场竞争力，满足用户的需求，推动行业的健康发展。
希望相关企业和机构能够重视聚乙烯防腐胶带标准，加强标准化管理，共同推动行业的发展和进步。
一、总则、本技术要求提出的是最低的技术要求，并未对一些技术细节作出规定，也未充分分述有关标准和规定的条文，制造厂应保证提供符合本技术要求和工业标准的优质产品。
3、如果供方没有以书面形式对本技术要求的条文提出异议，则认为供方可以提供完全满足技术要求的产品。
4、本技术要求作为定货合同的附件。
5、本订货技术要求是根据斜井巷道布置的初步设计来确定输送机的长度。
二、应遵循的主要现行标准:《带式输送机技术条件》《煤矿用带式输送机设计计算》《煤矿井下用带式输送机技术条件》《煤矿用带式输送机安全规范》《煤矿用阻燃抗静电织物整芯输送带》《煤矿井下用固定带式输送机》三、环境条件含爆炸性气体（甲烷）和煤尘的煤矿井下。
环境温度： 2℃~40℃。
相对空气湿度 95%。
海拔高度 +1200m。
耐震能力：按7度地震烈度设防四、主要技术参数4.1 ST/S 800阻燃型钢丝绳芯钢网抗撕裂胶带，带宽B=1000mm，4.2每卷胶带长度生产厂家根据运输、工艺等限制条件尽量长。
4.3胶带总长度为m。
4.4胶带强度800kN/m。
4.5当胶带处于最大张力状况下，安全系数大于7。
4.6阻燃型钢丝绳芯钢网抗撕裂胶带其性能满足MT668-2008标准。
4.7胶带厂家负责胶带的硫化安装。
4.8胶带采用防撕裂胶带，应能满足所运输物料的特性，并应有足够的强度和使用寿命。
所有胶带延伸率按GB10595－89执行。
五、技术服务与保证5.1供货方必须对一切与合同有关的供货设备及技术接口、技术服务等问题负全部责任。
凡与合同设备相连接的其它设备装置，供货方有提供接口和技术配合的义务，并不由此发生合同价格以外的任何费用。
5.2由投标方供应的所有合同设备/部件，在生产过程中都须进行严格的检验和试验，出厂前须进行部件和/或整机总装的试验。
所有检验、试验和总装（装配）必须有正式的记录文件。
所有这些正式的记录文件、质量证明文件及合格证作为技术资料的一部分交买方存档。
定位胶带团体标准可以参考以下标准：
1. JC/T 556-2007 《橡胶止回/排污阀衬套用涂布压敏胶带》适用于水用止回阀和排污阀上，作为衬套的密封材料。
2. Q/Z 02-203-2006 《定位胶带技术要求》规定了定位胶带的尺寸精度、外观、物理机械性能、包装等要求。
此外，还有GB/T 31437-2015《钢质管道衬塑复合管道技术标准》、Q/CF-TYC-001-2019《可拆卸堵头用热熔胶粘带》等相关标准。
这些标准规定了定位胶带的性能要求、试验方法、检验规则、标志、包装、运输和贮存等。
请注意，具体的执行标准可能会因为品牌、型号等因素而有所不同，因此请以实际使用的定位胶带标准为准。
胶接皮带技术规范一、检修前的准备：1、检修前要明确工作项目、性质、质量及工期进度要求，确认皮带规格型号与包装是否一致。
2、检修前到现场实地勘察，确定检修方案，需生产岗位配合拿带时，做到专人指挥；故障抢修时，检修记录中必须详细记录损伤部位和损伤程度。
3、核对皮带备件是否符合条件要求，更换一段时，新备件与原皮带线层数、厚度一致。
4、做好工具、材料的准备，如：夹板、倒链、粘合剂等，确定好停机位置，尽量避开粉尘、高温、潮湿地带，便于粘接，确保粘接质量。
5、皮带做口严禁使用壁纸刀，必须使用自制锋钢锯条刀。
6、与岗位操作人员取得联系，领取操作牌，切断电源，挂上检修牌。
一、冷粘操作：1、确认上下胶面，保证工作面为厚胶面，确认上下接口的方向，将皮带穿好夹牢，开始做口，条件允许可先做皮带口，以缩短检修工时。
2、皮带扒口：⑴皮带口的长度、斜口长度及带口宽度：B650mm皮带斜口长度为750mm带口宽150m m×线层数，B800mm皮带斜口长度为950mm带口宽150m m ×线层数，B1000mm皮带斜口长度为1150mm带口宽150m m×线层数；台阶数量：总线层数减1层线；⑵扒口操作：①、使用皮带刀割口时，必须控制好进刀深度，不可过深，最好是捅口时稍带点线毛为宜。
②、捅口时对面不得有人，螺丝刀刃不能太快，更不准立着刃口捅皮带，以免损伤线层。
③、皮带接口留有防烫台，宽度为30㎜，防烫台做成台阶状，防烫台整体厚度不超过皮带厚度的1.2倍，防止从防烫台处开胶。
⑶、扒完皮带后将预留的皮带边铲平，铲边时要逐渐过渡，凹凸不平会造成皮带边开胶。
⑷皮带打磨：①、打磨时应横向打磨，不得将台阶磨成毛状，不得用力过大，将胶打净即可。
②、打磨要均匀，不得打糊及有打不到的死角，打磨完毕用笤帚清扫干净。
⑸皮带预热：①、皮带预热必须用烤灯盘加热，确保加热均匀，皮带温度达到50℃。
⑹皮带刷胶：①、刷胶前要清除好杂物，接口表面用草根刷子朝一个方向刷杂物，严禁烟火，避免震动，防止粉尘落在粘接胶面上。
粘弹体防腐胶带施工标准是什么1. 引言粘弹体防腐胶带施工标准是针对管道、设备和结构表面进行防腐保护的一种常见方法。
粘弹体防腐胶带具有良好的附着性、密封性和耐腐蚀性，广泛应用于石油、天然气、化工、水利等行业。
然而，为了确保防腐效果的可靠性，施工过程需要遵循一系列严格的标准和规范。
本文将深入探讨粘弹体防腐胶带施工的标准要求，以便读者能够全面了解并正确应用这一防腐技术。
2. 施工标准的重要性粘弹体防腐胶带施工标准的制定是为了确保防腐效果的可靠性和一致性。
遵循标准能够最大程度地提高防腐胶带的附着性、密封性和耐腐蚀性能。
标准也对施工工艺、检测要求和质量控制进行了规范，有助于提高施工效率和工程质量。
3. 粘弹体防腐胶带施工标准的内容粘弹体防腐胶带施工标准主要包括以下内容：3.1 表面处理要求施工前，需要对管道、设备和结构表面进行彻底的清洁和处理。
通常采用砂轮、砂布、喷砂等方法，去除表面污垢、锈蚀和氧化物等。
必要时，还需采用机械或化学方法进行涂层剥离以保证粘弹体防腐胶带与基材的附着性。
3.2 胶带施工技术要求胶带施工应遵循一系列标准技术要求，包括搭接长度、施工温度、施工速度等。
其中，搭接长度的选择直接关系到胶带的防腐效果和使用寿命。
一般来说，搭接长度应符合规定的最小要求，根据管道直径和使用环境选择合适的搭接长度。
3.3 热收缩套管的施工要求粘弹体防腐胶带中的热收缩套管是为了提高胶带的密封性能和耐候性而采用的一种附件。
在施工中，需根据规定的要求选择合适的热收缩套管，并采取适当的加热方式进行热收缩。
还需对热收缩套管的收缩比例、加热时间和温度进行精确控制，以确保胶带与基材的紧密结合。
4. 个人理解和观点粘弹体防腐胶带施工标准的制定非常重要，它不仅能够提供指导，还能确保防腐效果的可靠性和一致性。
在施工过程中，我认为应特别注重表面处理的质量，因为表面处理的效果直接影响防腐胶带与基材的附着性。
合理选择搭接长度和采取合适的施工技术也非常重要，这能够有效提高防腐效果和胶带的使用寿命。
附件一：NN200型尼龙胶带及GX1250钢芯胶带技术规范书一、概述尼龙胶带是承载物料的带式输送机主要设备，它广泛地应用于电力、港口、冶金、化工等行业。
我厂输煤系统中尼龙胶带的实际使用量长约7400米。
由于输煤系统的尼龙胶带在运行中长期受煤流冲击及与其他零件正常摩擦，部分胶带存在不同的老化和破损缺陷，甚至驳口出现开胶、离层等不良现象，有很大的安全隐患。
为保证输煤设备的安全稳定运行，需采购部分胶带进行更换。
二、质量要求1、规格及数量NN200 1400×6（4.5＋1.5）B=1400mm ; L=600m（150m/捆）2、整体要求2.1要求整条胶带无搭接、无夹层、无烂口、无皱褶。
2.2要求底胶与面胶厚度均匀，无沉积、无鼓泡、无离层、无老化。
2.3整条胶带应平直无扭曲、无变形。
2.4要求外观良好无划痕，具有合格证、检验证，并准确标明具体带长。
2.5要求每捆胶带内的滚圈架完整，强度足够，不变形。
3、机械性能要求3.1.覆盖层物理机械性能1）拉伸强度：不小于14Mpa (140kgf/cm2)2）拉断伸长率：不小于350％3）磨损量：不大于0.8cm3/1.61km（100 mm3/英里）3.2全厚度拉伸性能1）纵向全厚度拉伸强度：不小于200kgf/cm2）横向全厚度拉伸强度：不小于80kgf/cm3）纵向全厚度拉断伸长率：不小于10％4）纵向全厚度参考力伸长率：不大于4％3.3层间粘合强度1）布层间粘合强度的纵向试样平均值不小于4.50N/mm;2）布层间粘合强度的全部试样最低峰值不小于3.85N/mm;3）面胶（＞1.5mm）与布层间纵向试样粘合强度的平均值不小于3.50N/mm;4）面胶（＞1.5mm）与布层间全部试样粘合强度的最低峰值不小于3.15N/mm;5）底胶（≤1.5mm）与布层间纵向试样粘合强度的平均值不小于3.15N/mm;6)底胶（≤1.5mm）与布层间全部试样粘合强度的最低峰值不小于2.85N/mm;三、供货保证1、要求交货期为一个月，即签订供货合同后的一个月内必须将胶带保质保量地运抵甲方。
透明封箱胶带标准
透明封箱胶带是一种广泛应用于包装行业的胶带，其主要作用是将包装箱的盖子牢固地封闭，以保护包装物品的安全。
透明封箱胶带的标准是指该胶带应该符合哪些质量要求和技术规范，以确保其在使用过程中的可靠性和稳定性。
透明封箱胶带的标准应该包括其材料的要求。
透明封箱胶带的主要材料是聚丙烯薄膜和胶水，这些材料应该符合国家相关标准，如聚丙烯薄膜应该具有一定的拉伸强度和耐磨性，胶水应该具有良好的粘附性和耐候性。
透明封箱胶带的标准还应该包括其外观和尺寸的要求。
透明封箱胶带的外观应该清晰透明，无气泡、无皱褶、无杂质等缺陷，尺寸应该符合国家相关标准，如宽度应该在45mm-75mm之间，长度应该在50m-100m之间。
透明封箱胶带的标准还应该包括其粘合性能的要求。
透明封箱胶带的粘合性能应该符合国家相关标准，如粘合力应该在 1.5N/25mm-3.5N/25mm之间，剥离力应该在5N/25mm-10N/25mm之间，以确保其在使用过程中的牢固性和可靠性。
透明封箱胶带的标准还应该包括其包装和储存的要求。
透明封箱胶带的包装应该符合国家相关标准，如应该采用防潮、防尘、防静电等包装材料，以确保其在运输和储存过程中的安全性和稳定性。
透明封箱胶带的标准是保证其质量和可靠性的重要保障，只有符合标准的透明封箱胶带才能够在包装行业中得到广泛应用。
YZB/粤穗医疗器械注册产品标准YZB/粤穗—2005 医用透气胶带2005—08—20 发布2005—08—25 实施广州市XX限公司发布前言根据《中华人民共和国标准化法》、《中华人民共和国产品质量法》及《医疗器械监督管理条例》和《医疗器械标准管理办法》的规定，医用透气胶带对皮肤无过敏、无毒、无副作用，透气性好、不沾污皮肤，粘性持久等优点。
目前医学临床工作中已经大量使用，医用透气胶带改变了传统氧化锌橡皮膏易过敏性和透气性差等缺点。
由于目前尚无国家标准可参照，又无行业标准可执行，为了该产品具备安全性、有效性、保证质量特制定本标准作为胶带在生产、检验、销售时的质量依据。
本标准的编写参考了YY 0148-93《医用橡皮膏》和YY 0466-2003的规定。
本标准编写上遵循了GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》及GB/T 1.2-2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定。
本标准由XX提出。
本标准起草单位：广州市XX有限公司。
本标准主要起草人：。
医用透气胶带1范围本标准规定了医用透气胶带的分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于由基材与聚丙烯酸脂压敏胶制成的医用透气胶带（以下简称胶带）。
该胶带供外科绊创使用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 9969.1-1998 工业产品使用说明书总则GB/T 191-2000包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划YY 0148-1993 医用橡皮膏YY 0466-2003 医疗器械用于医疗器械标签、标记和提供信息的符号医疗器械说明书、标签和包装标识管理规定（国家食品药品监督管理局国家第10号令 2004.7.8）3分类与标记3.1分类按医疗器械管理分类胶带属医用卫生材料及敷料（6864）中粘贴材料，管理类别为Ⅰ类。
纸胶带国家执行标准纸胶带是一种由纸张和黏性胶水制成的粘合材料，广泛用于包装、封箱、装饰等领域。
为了确保纸胶带的质量和使用安全，国家制定了一些执行标准，下面是纸胶带国家执行标准的相关参考内容。
1. 产品分类和命名纸胶带按照不同的用途和特性可以分为普通纸胶带、防护纸胶带、高温胶带等。
根据产品命名规定，特定的分类应标注在商品包装上。
2. 材料和技术要求纸胶带应选择优质纸张作为基材，胶水应具有良好的粘性和可靠的附着力。
基材的厚度、胶层的厚度、撕裂强度、粘着力等物理指标需要符合标准规定。
3. 外观和尺寸要求纸胶带的外观应平整、无皱褶、无明显的污渍和破损。
产品尺寸的测量要符合标准规定，尺寸偏差不得超过标准范围。
4. 包装和标识要求纸胶带的包装应符合标准规定的包装形式，包装材料应干净、无尘、无异味。
标识要求包括产品名称、生产日期、生产厂商等必要信息，并应在产品包装上清晰可见。
5. 使用性能要求纸胶带的使用性能是决定其质量的重要指标之一。
执行标准规定了纸胶带的粘接强度、切割性能、耐热性能等技术要求，以保证产品在使用过程中的效果和安全性。
6. 安全要求纸胶带应符合国家有关安全技术规范的要求。
在生产过程中应采取相应的安全措施，确保运输、储存和使用过程中不会对人体和环境造成危害。
7. 检测方法执行标准还规定了纸胶带的检测方法。
包括外观检验、尺寸测量、物理性能测试、粘着性能测试等项目的具体操作步骤和评定标准。
总结起来，纸胶带国家执行标准主要包括产品分类和命名、材料和技术要求、外观和尺寸要求、包装和标识要求、使用性能要求、安全要求以及检测方法等方面的内容。
执行这些标准可以保证纸胶带的质量和使用安全，为用户提供可靠的粘合材料。

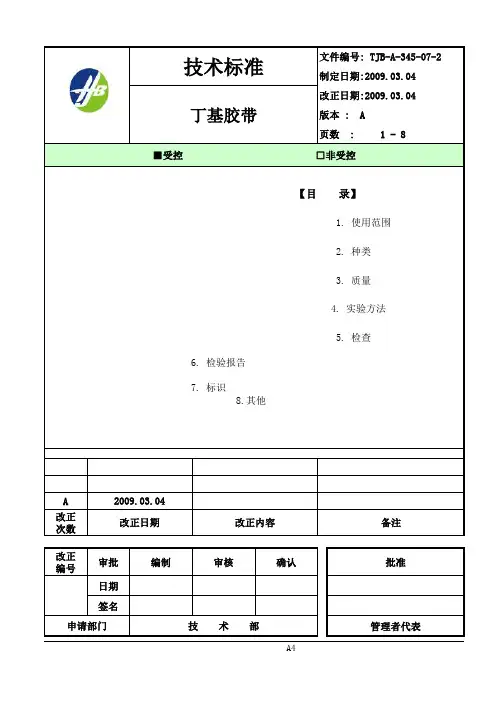

A 改正次数改正编号审批编制审核确认批准日期签名管理者代表7. 标识8.其他■受控 □非受控【目 录】 1. 使用范围 2. 种类 5. 检查 6. 检验报告丁基胶带3. 质量4. 实验方法文件编号: TJB-A-345-07-2制定日期:2009.03.04改正日期:2009.03.04版本 : A页数 : 1 - 8技术标准备注申请部门技 术 部改正日期改正内容2009.03.04范围本标准对于 密封材料的2. 种类 本产品主要3. 质量 3.1一般要3.1.1丁基胶3.1.2 丁基胶带3.1.3丁基胶眼睛及3.1.4丁基胶变形及 3.2详细要 按照第4部方法 4.1一般状 4.1.1根据规如果在 4.1.2在试验 4.1.3 根据规造型和4.2 4.3外形尺用数显（具体4.4比重用水置测重，D=(m4-这里m1:m2: 比m3:试验m4: 试 4.5固体物 4.5.1 铝薄 4.5.2迅速在放置30按下式R=(A/B)×100%这里A:试料加4.6针入度 4.6.11） 针为50±2） 圆(1.47± 4.6.2把试料4.6.3把试料放在针入度仪台上，把针设置在针保持区，针表面的 4.7耐水性采用胶45℃水 4.8热老化采用胶热老化 4.9耐腐蚀将样品在170±雾试验甲苯清JIS Z4.10燃烧特4.13.1火炉（BURNE R）内径11mm的本生火4.13.2试验片的组成7/8试验片的末端起来， 立火花对着做同样的试验。
反复做6次这试验测定4.13.4试验成超过2秒文件名称丁基胶带ZB-S-0102 A 天津静达保光汽车零部件有限公司A4ZB-S-0102 A 天津静达保光汽车零部件有限公司5. 检查根据本技术规范的要求，对按照主机厂的检验部门协议每一批样品都要进行试验。
本批次应完全符合各项检测内主机厂检验部门另有约定，要除非另有规定，根据要求，制造商应在提交实验用样品时提供两 关于商业化生产，需要与主机厂的检验部6. 检验报告除非另有规定，根据要求，制造商应在提交实验用样品时 关于商业化生产，需要与主机厂的检验部7. 标识7.1图纸的标识丁基胶带的图纸标识应表示为：防7.2产品的标识对于发货的丁基胶带，应在指定的工位器具上1） 产品名称2） 制造商名3） 生产日期4） 有效期5） 批说明：如果制造商需要对上述内容进行调整，制造商应将原因通知给主机厂第一乘用车工程研究中心的聚酯材在实施前，征得该聚酯材料工程小组书面8.其他如果对本技术规范有任何疑问，请与天津静达保光汽车的研发部的焊装产品研究小组ZB-S-0102 A 天津静达保光汽车零部件有限公司。
2007-07-03发布2007-07-15实施胶带技术规范修订页编制/修订原因说明：为了规范所用胶带的技术要求、试验方法、检验规则、包装储运等，编制此标准。
原章节号现章节号编制/修订说明编制/修订人/时间4.2.9 4.2.24.2.94.2.2新编，第1版将铝箔胶带分为有衬铝箔胶带和无衬铝箔胶带两种来检验，并对其剥离强度和拉伸强度有所调整：剥离强度由原来的4.4N/cm更改为现在的4.0N/cm；拉伸强度原来为40N/cm，现在更改为有衬铝箔胶带为26N/cm，无衬铝箔胶带为30N/cm，升版纤维胶带的拉伸强度原为250N/cm，现更改为178N/cm明瑞，刘彬/2007.1.5明瑞/2007.6.5明瑞/2007.08.04审核/日期：江明波2007.06.08会审/日期：于清2007.06.30会签/日期：李毅、金江、许进、邓新平、江敏、赵渝生、曾庆辉、黄甘霖、宋良秀、梁成2007.06.30批准/日期：金凌2007.07.02胶带技术规范2007-07-15实施1/7QMB-J04.033-2007a1范围本标准规定了常用胶带的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于冰箱事业部。
本标准中未包含的胶带按事业部其他标准或技术文件执行。
2规范性引用文件下列文件中的条款通过在本标准中引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然后，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2792压敏胶粘带180°剥离强度试验方法GB/T 4851压敏胶粘带持粘性试验方法GB/T 4852压敏胶粘带初粘性试验方法（滚球法）GB/T 6343泡沫塑料和橡胶表观（体积）密度的测定GB/T 7753压敏胶粘带拉伸性能试验方法GB/T 2944胶粘剂产品包装、标志、运输和贮存的规定QJ/MB 04.015关于规范RoHS 标识的操作指引QJ/MB 08.002逐批检查计数抽样程序及抽样表3术语和定义以下术语和定义适用于本标准和企业内其他适用标准。
3.1拉伸强度试样拉伸至断裂过程的最大拉力与试样初始宽度之比。
3.2断裂伸长率试样断裂时伸长量与初始标线长度的百分比。
3.3剥离强度在规定的剥离条件下，使胶接试样分离时单位宽度所能承受的载荷。
3.4初粘性物体和压敏胶粘带粘性面之间以微小压力发生短暂接触时，胶粘带对物体的粘附作用称为初粘性。
3.5持粘性沿粘贴在被粘物上的胶带长度方向垂直悬挂一规定重量的砝码时，胶带抵抗位移的能力。
用试样移动一定距离的时间或一定时间内移动距离表示。
4技术要求4.1一般要求4.1.1外观胶带应卷绕均匀，不应有明显的变形、缺口、溢胶、脱胶现象，外表面不应有明显影响使用的不合格。
4.1.2规格胶带长度不小于订货要求的长度，宽度根据实际需要订货，公差见图纸或协议要求。
4.1.3污染性经胶带粘贴过的产品可见表面不得有污染、侵蚀、变色、胶体遗落等不良现象。
在产品不可见表面使用时本项不做要求，凡是有可能用在产品可见表面的胶带，均应有本项要求。
4.2胶带的品种及其它技术要求4.2.1美纹纸胶带a)底材为乳白色皱纹纸；b)厚度一般为0.14mm-0.15mm，偏差和性能要求应符合表1规定。
表1序号项目指标1厚度偏差（mm）D±0.015（D为订货尺寸）2初粘性≥10#钢球3持粘性位移（mm）≤34剥离强度（常温下）（N/cm）≥2.45拉伸强度（N/cm）≥306断裂伸长率（％）≤507耐温性≥120℃4.2.2纤维胶带a)底材为聚酸加固玻璃纤维；b)尺寸偏差和性能要求应符合表2规定。
表2序号项目指标1厚度偏差（mm）D±0.015（D为订货尺寸）2007-07-03批准2007-07-15实施2/72初粘性≥10#钢球3持粘性位移（mm）≤34剥离强度（常温下）（N/cm）≥45拉伸强度（N/cm）≥1786耐温性≥120℃4.2.3海绵胶条a)材料为聚氨酯泡沫胶条；b)尺寸偏差和性能要求应符合表3规定。
表3序号项目指标1厚度偏差（mm）D±0.5（D为订货尺寸）2拉伸强度（N/cm）≥103表观总密度（kg/m3）≥254断裂伸长率（％）≥1305剥离强度（常温下）（N/cm）≥84.2.4布基胶带a)以0.25m/s～0.35m/s的速度解卷时，无明显胶层不均匀和脱胶现象；b)厚度一般为0.15mm-0.3mm，偏差和性能要求应符合表4规定。
表4序号项目指标1厚度偏差（mm）D±0.03（D为订货尺寸）2剥离强度（常温下）（N/cm）≥23拉伸强度（N/cm）≥524初粘性≥10#钢球5持粘性位移（mm）≤36解卷力自重能坠下4.2.5CD－12型特种聚酯（PET）胶带a)基材为无针孔聚酯薄膜；b)外观除应符合4.1.1规定外，还应符合表5规定；c)尺寸偏差和性能要求应符合表6规定。
表5序号项目指标1卷筒散心离缝1mm×5mm，不多于3处2卷筒异型胶粘带不超出筒心1mm3筒心圆形，切割面光滑无毛边表6序号项目指标1厚度偏差（mm）D±0.02（D为订货尺寸）2初粘性≥20#钢球3持粘性位移（mm）≤34剥离强度（常温下）（N/cm）≥3.25耐温性≥120℃2007-07-03批准2007-07-15实施3/72007-07-03批准2007-07-15实施4/74.2.6双面胶带a)以0.25m/s ～0.35m/s 的速度解卷时，无明显胶层不均匀和脱胶现象；b)尺寸偏差和性能要求应符合表7规定。
表7序号项目指标1厚度偏差（mm）D±0.015（D 为订货尺寸）2剥离强度（常温下）（N/cm）≥2.83初粘性≥8#钢球4持粘性位移（mm）≤34.2.7PE 胶带a)底材为聚乙烯薄膜；b)厚度一般为0.1mm-0.2mm ，偏差和性能要求应符合表8规定。
表8序号项目指标1厚度偏差（mm）D±0.015（D 为订货尺寸）2初粘性≥10#钢球3持粘性位移（mm）≤34剥离强度（常温下）（N/cm）23℃≥2.480℃≥1.85纵向伸长率（％）≥3006横向伸长率（％）≥3007纵向拉伸强度（N/cm）≥108横向拉伸强度（N/cm）≥69解卷力自重能坠下10基膜背面与聚氨酯的粘接率（％）≥904.2.8封箱胶带a)底材为定向拉伸聚丙烯（BOPP ）薄膜；b)厚度一般为0.04mm-0.055mm ，偏差和性能要求应符合表9规定。
表9序号项目指标1厚度偏差（mm）D±0.005（D 为订货尺寸）2初粘性≥12#钢球3持粘性位移（mm）≤34剥离强度（常温下）（N/cm）≥25剥离强度（湿热老化后）（N/cm）≥26拉伸强度（N/m）≥307断裂伸长率（％）≤1004.2.9铝箔胶带根据有无防粘纸可分为有衬、无衬两大类。
1)有衬铝箔胶带a)以0.25m/s ～0.35m/s 的速度解卷时，无明显胶层不均匀和脱胶现象。
b)厚度一般为0.03mm-0.07mm，偏差和性能要求应符合表10规定。
表10序号项目指标1厚度偏差（mm）D±0.005（D为订货尺寸）2剥离强度（常温下）（N/cm）≥4.03剥离强度（湿热老化后）（N/cm）≥4.04初粘性≥18#钢球持粘性时间（s）≥100005拉伸强度（N/cm）≥266高温持粘性（min）≥157基膜背面与聚氨酯的粘接率（％）≥602)无衬铝箔胶带a)厚度一般为0.03mm-0.07mm，偏差和性能要求应符合表11规定。
表11序号项目指标1厚度偏差（mm）D±0.005（D为订货尺寸）2剥离强度（常温下）（N/cm）≥4.03剥离强度（湿热老化后）（N/cm）≥4.04初粘性≥18#钢球5持粘性时间（s）≥100006拉伸强度（N/cm）≥307高温持粘性（min）≥158基膜背面与聚氨酯的粘接率（％）≥605试验方法5.1外观距离样品0.5m在自然光线下，用肉眼观察外观质量。
5.2尺寸的测定胶带宽度的测量用精度为0.5mm的量具进行测量，胶带厚度的测量用精度为0.01mm的量具进行测量。
如厚度非常小，则使用求平均值的方法求得：选用两张（或多张）25mm×200mm或20mm×200mm的试样粘合在一起，用2kg的橡胶压辊滚压二次，量取其厚度取平均值，即为胶带的厚度值。
5.3剥离强度的测定5.3.1常温剥离强度测定按GB/T2792进行试验。
5.3.2湿热老化后剥离强度测定按GB/T2792进行试验。
将试样在温度为70℃±2℃，相对湿度为95%±5%的环境条件下放置24h，然后在测试环境23℃±2℃中放置1h后，进行测试。
5.4持粘性测定5.4.1初粘性2007-07-03批准2007-07-15实施5/7按GB/T4852规定测定。
5.4.2持粘性位移按GB/T4851规定进行测试。
测量试样1h的位移量。
5.4.3持粘性时间按GB/T4851规定进行测试。
测试胶带与试验板分离所持续的时间。
5.4.4高温持粘性按GB/T4851规定进行测试。
试样在70℃测试环境下放置30min后，加载砝码直至胶带与试验样板分离所持续的时间。
5.5拉伸强度测试按GB/T7753规定进行。
5.6断裂伸长率测试按GB/T7753规定进行。
5.7解卷力测试手持胶带一端，整卷胶带自重能坠下为合格。
5.8海绵胶条的表观总密度测试按GB/T6463规定进行。
5.9胶带基膜背面与聚氨酯泡沫的粘接率的测试胶带进厂经抽样后，裁取面积大于300mm×300mm的试样粘在铝板、铁板或塑料板上，粘贴平整、牢固。
（若胶带宽度小于300mm，可以长度大于300mm的几段依次紧密粘贴，使胶带连续面积大于300mm×300mm）然后向发泡塑料袋中注入发泡料100g～200g，迅速倒在胶带背面上，固化10min后用力揭除发泡泡沫，在发泡前粘接的区域中任取200mm×200mm的矩形区目视，计算粘有剩余泡沫的区域面积占矩形面积的百分比，应符合相应的要求。
剩余泡沫用指甲刮时不易去除干净。
5.10耐温性测试按5.3规定进行试样制备后，将试样在测试环境中放置30min，然后将试样放入70℃±2℃的恒温板上保持30min，取出试样自然冷却10min后用手以0.25m/s～0.35m/s的速度把胶带从试验板上撕下，观察试验板上不残留胶体。
试样个数不少于5个。
5.11污染性测试用胶带分别于PS/PE复合板的两面、喷粉板的正面进行粘合（试验前，试验板表面应干净，无污染），用GB/T2792规定的压辊在自重状态下以约120mm/s的速度来回辊压三次，然后在温度55±2℃，相对湿度为95%±5%的环境下放置168h后，将胶带缓慢剥离（剥离速度不影响测试结果），同时检查PS/PE复合板与喷粉板不能有沾污、侵蚀、变色现象，每种试样个数不少于5个。
