浅析箱式变电站在路灯供配电系统中的应用

可见其 客观 的经济 效 益和社 会效 益 。 箱 式变 压器作为 现代 经济和 社会 实践证 明， 全 封闭箱式 变压器具有 如下优 点 ： 有效 防止盐 雾等气体 会发 展的产 物， 属经济与效率 兼备 的配电设备 ， 且推 动了高 压深入负荷 进 入箱内， 进而规 避了各类腐蚀液 ／ 气体对 电气设备的损坏 ， 进而实现了 中心的 实现 。 本 文简述了箱式 变压 嚣的设 计原 理 ， 并 探析 了配电系统 内 电气设备 使用寿命 的延长 ； 源 于箱式 变压器的结 构紧凑 ， 可有 效缓解 工
基于箱式 变压 器， 实现了电力系统 对建 设新 区、 居 民小 区、 昆山、 中小 型 工厂和 临时用电场所 的再 次分 配电。 图一、 二分 别为油浸 式变压器效 果 图和干式变 压器设计结 构图：
自 上个世￣ ２ ， ８ ０ 年代 末， 我 国开始 致力于箱式变 压器的引进 和推，
ห้องสมุดไป่ตู้
作工程施 工电源 ， 理由是 ：预装式 变压器的体积较 同容量 组合 式变压器 自 身所具有的便捷 性、 经 济性 和有效性而被广泛应 用于现 代社会。 本文就 小 ， 进而 克服 了工程 施工现 场 复杂且 用地紧张 等问题 ； ６ ＃组合式 变压 器用作施 工现场 办 公电源 ； ７ ＃／ ８ ＃组合式 变压器用作整 个生活 区生活 电源 。 ６ ＃／ ７ ＃／ ８ ＃设置组合 式变 压器的原 因是 整个生活 区和 办公区域
箱式变压器在配电系统中的应用
杜克 青海油田社 区管理中心 ７ ３ ６ ２ ０ ２
【 摘要 ｌ近年 来， 经济社会的发展推 动了 城乡 供 电格局的改 变， 而传
统的配电方式也逐步被 淘汰。箱式 变压器是一种新 型的配电设备， 其凭借着

浅谈箱式变在城区配电系统中的应用【摘要】针对浅谈箱式变在城区配电系统中的应用，介绍了箱式变的结构及电气主接线，探讨了箱式变电气设备的选择，变压器静补偿、电容器动态补偿，提出箱式变的应用，箱变安装地点的确定、提高电能质量、提高了供电可靠性和减少箱变供电的投资费用。

【关键词】箱式变；配电系统；无功补偿1、箱式变的结构及电气主接线zbw—10/0.4kv箱式变，是由高压室、变压器室、低压室、电容器室箱体结构组成，各室设有封闭门加锁。

箱体采用特种钢板或铝合金板制作，能防止雨水和污物进入。

外形尺寸与配变容量，及低压进出线回路数而定。

箱变的电气主接线可按配电方式分为终端式和高压环网式。

2、箱式变电气设备的选择柜内设备的额定电压不小于10kv，额定电流不小于配变10kv侧额定电流的2倍。

10kv电源从进线柜用高压电缆引入。

柜内装有电缆头和hy5w—12.7/50金属氧化物避雷器，柜正面装有gsn—10型感应式电压指示灯。

配变控制柜内，装有带接地连锁的10kv隔离开关p，它作为配变检修时与电源有明显断开点并安全接地。

配变高压侧选用fzrn25—12d/t200—31.5型户内交流高压负荷开关—熔断器组合电器。

开关为弹簧储能机构，可手动或电动跳、合闸，作为配变投、切使用。

熔断器的熔丝额定电流按配变高压侧额定电流的1.5倍选择，作为配变高压侧过负荷保护。

变压器室内，安装s9型或干式10/0.4kv低损耗变压器1～2台。

为保证电压质量可安装sz9型有载调压变压器，实现有载自动或手动调压。

变压器额定容量se可按供电半径500m内供电台区内的最大负荷pmax和经济负载系数β计算：经计算一般选用315～630kva为宜。

选择两台配变时，应满足一台配变检修或事故时，另一台也能保证对用户正常供电的n—1原则。

低压配电室内，安装有bdl—1型低压进出线配电柜。

进线柜内装有hd13b三相隔离开关和me1—160s/220万能总开关，lhk1—0.66型电流互感器。

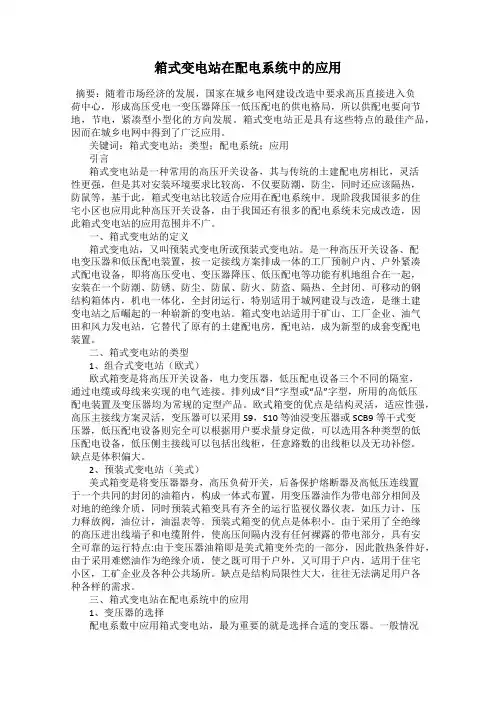

箱式变电站在配电系统中的应用摘要：随着市场经济的发展，国家在城乡电网建设改造中要求高压直接进入负荷中心，形成高压受电一变压器降压一低压配电的供电格局，所以供配电要向节地，节电，紧凑型小型化的方向发展。

箱式变电站正是具有这些特点的最佳产品，因而在城乡电网中得到了广泛应用。

关键词：箱式变电站；类型；配电系统；应用引言箱式变电站是一种常用的高压开关设备，其与传统的土建配电房相比，灵活性更强，但是其对安装环境要求比较高，不仅要防潮，防尘，同时还应该隔热，防鼠等，基于此，箱式变电站比较适合应用在配电系统中。

现阶段我国很多的住宅小区也应用此种高压开关设备，由于我国还有很多的配电系统未完成改造，因此箱式变电站的应用范围并不广。

一、箱式变电站的定义箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

二、箱式变电站的类型1、组合式变电站（欧式）欧式箱变是将高压开关设备，电力变压器，低压配电设备三个不同的隔室，通过电缆或母线来实现的电气连接。

排列成“目”字型或“品”字型，所用的高低压配电装置及变压器均为常规的定型产品。

欧式箱变的优点是结构灵活，适应性强，高压主接线方案灵活，变压器可以采用S9，S10等油浸变压器或SCB9等干式变压器，低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备，低压侧主接线可以包括出线柜，任意路数的出线柜以及无功补偿。

缺点是体积偏大。

2、预装式变电站（美式）美式箱变是将变压器器身，高压负荷开关，后备保护熔断器及高低压连线置于一个共同的封闭的油箱内，构成一体式布置，用变压器油作为带电部分相间及对地的绝缘介质，同时预装式箱变具有齐全的运行监视仪器仪表，如压力计，压力释放阀，油位计，油温表等。

浅议箱式变电站在配网中的应用与改进摘要箱式变电站因具有占地少、成套性强、投资省、建设周期短、造型美观、便于户外安装等优点，自上世纪90年代以来，广泛用于居民小区、城市广场、建筑工地及公园、港口码头等场所。

本文从介绍箱式变电站的特点、且与常规变电站作比较入手，对该设备的应用前景、技术改进提出一些建议，以期达到完善箱式变电站功能之目的。

关键词箱变应用改进引言箱式变电站是一种将高压开关设备、配电变压器和低压配电装置，按一定接线方案组合成一体的、户外安装的紧凑型配电设备。

即将高压受电、变压器降压、低压配电等功能有机组合在一起，安装在一个防潮、防锈、防尘、防火、防盗、防小动物、隔热、全封闭、可移动的钢结构箱体内，机电一体化、全天候运行，特别适用于城网建设与改造，是继土建（常规）变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、居民小区、港口码头、城市广场及公园等场所，它替代了原有的土建配电房、变电站，成为新型的成套变配电装置。

箱式变电站的特点1、设备无油化在箱式变电站中，一次设备采用单元真空开关柜、干式变压器、干式互感器、空气断路器等国内科技领先设备，产品无裸露带电部分，为全绝缘结构，完全能达到零触电事故的目的。

变电站基本实现无油化运行，杜绝了渗漏，可实行状态检修，减少维护工作量和维护费用。

安全性能高，运行环境好，维护费用低，整体效益可观。

2、占地小型化由于我国可耕地面积非常紧缺，而常规变电站占地面积大，建设箱式变电站可有效减少耕地占有量。

因设备布置集中、安装紧凑，故在同等容量、进出线回路配置相同的前提下，箱式变电站较常规变电站的占地面积要减少60%以上，符合国家节约用地政策。

3、组合多样化箱式变电站由于结构比较紧凑，每个单元均构成一个独立系统，这就使得组合方式灵活多样。

在内部布置上，高压、配变、低压三者可按“目”字型排列，也可按“品”字型布置，还可根据需要设置操作走廊,便于人员操作。

设备保护不需要就地显示功能，所有电气信号、数据采集均可传输到主站显示，可满足无人值守的要求。
