立杆稳定性及模板支架整体侧向力计算所处城市为湛江市，基本风压为W0＝0.45kN/m2；风荷载高度变化系数为μz ＝1.0，风荷载体型系数为μs＝0.355。
一、不组合风荷载时，立杆的稳定性计算1、立杆荷载根据《规程》，支架立杆的轴向力设计值N ut指每根立杆受到荷载单元传递来的最不利的荷载值。
其中包括上部模板传递下来的荷载及支架自重，显然，最底部立杆所受的轴压力最大。
上部模板所传竖向荷载包括以下部分：通过支撑梁的顶部扣件的滑移力（或可调托座传力）。
根据前面的计算，此值为F1 =11.13 kN ；除此之外，根据《规程》条文说明4.2.1条，支架自重可以按模板支架高度乘以0.15kN/m取值。
故支架自重部分荷载可取为F2=1.35×0.15×15.90＝3.22kN；通过相邻的承受板的荷载的扣件传递的荷载，此值包括模板自重和钢筋混凝土自重：F3=1.35×(0.60/2+(1.00-0.80)/2)×0.50×(0.30+24.00×0.25)=1.701 kN；立杆受压荷载总设计值为：N =11.13+3.22+1.701=16.05 kN；2、立杆稳定性验算φ-- 轴心受压立杆的稳定系数；A -- 立杆的截面面积，按《规程》附录B采用；立杆净截面面积(cm2)：A = 4.24；K H--高度调整系数，建筑物层高超过4m时，按《规程》5.3.4采用；计算长度l0按下式计算的结果取大值：l0 = h+2a=1.20+2×0.30=1.800m；l0 = kμh=1.185×1.272×1.200=1.809m；式中：h-支架立杆的步距，取1.2m；a --模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度，取0.3m；μ -- 模板支架等效计算长度系数，参照《扣件式规程》附表D－1，μ =1.272；k -- 计算长度附加系数，取值为：1.185 ；故l0取1.809m；λ = l0/i = 1808.784 / 15.9 = 114 ；查《规程》附录C得φ= 0.489；K H=1/[1+0.005×(15.90-4)] = 0.944；σ =1.05×N/(φAK H)=1.05×16.050×103/( 0.489×424.000×0.944)= 86.120N/mm2；立杆的受压强度计算值σ = 86.120 N/mm2小于立杆的抗压强度设计值f=205.000 N/mm2，满足要求。
脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。
而现行的国家标准中没有倾覆验算和稳定性验算内容。
根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。
最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。
［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。
《建筑结构可靠度设计统一标准》gb50068-2001第条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。
④结构或结构构件丧失稳定(如压屈等)”。
可见它们同属于承载能力极限状态，但应分别考虑。
《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。
《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。
《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。
施工现场的起重机械在起吊重物时也要做倾覆验算。
对于脚手架，由于浮搁在地基上，更应该做倾覆验算。
《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。
如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。
所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。
如果需要，还可进行正常使用极限状态计算。
1脚手架的倾覆验算通用的验算公式推导无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算:（1）式中:γg1、cg1、g1 k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;γg2、cg2、g2 k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值;cq1、q1 k 分别为第一个可变荷载的荷载效应系数、荷载标准值;cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;ψci为第i个可变荷载的组合值系数。
模板支架验算内容
在进行模板支架的设计和施工时，为了保证其安全性和可靠性，需要进行一系列的验算。
以下是一些常见的验算内容：
强度验算
强度验算是保证模板支架在承载能力极限状态下不发
生破坏的重要步骤。
通过对支架的各个组成部分进行强度计算，可以确定其是否具有足够的承载能力。
刚度验算
刚度验算是保证模板支架在使用过程中不发生过大变
形的重要步骤。
通过对支架的各个组成部分进行刚度计算，可以确定其是否具有足够的刚度。
稳定性验算
稳定性验算是保证模板支架在使用过程中不发生失稳
现象的重要步骤。
通过对支架的各个组成部分进行稳定性计算，可以确定其是否具有足够的稳定性。
支撑杆件的长细比验算
支撑杆件的长细比是影响其承载能力和稳定性的重要
因素。
通过对支撑杆件进行长细比计算，可以确定其是否具有足够的承载能力和稳定性。
扣件抗滑移验算
扣件是连接支撑杆件和立杆的重要部件，其抗滑移能力
对模板支架的稳定性具有重要影响。
通过对扣件进行抗滑移验算，可以确定其是否具有足够的抗滑移能力。
支撑立杆地基承载力验算
支撑立杆地基承载力是保证模板支架在使用过程中不
发生下沉现象的重要因素。
通过对地基承载力进行验算，可以确定其是否具有足够的承载能力。
模板支架整体稳定性验算
除了对模板支架的各个组成部分进行验算外，还需要对整个支架进行稳定性验算。
通过对整个支架进行稳定性计算，可以确定其是否具有足够的整体稳定性。
xx高速公路xx连接线工程xx标段盖梁支架施工设计计算一、工程概况xx高速公路xx连接线工程主线桥墩柱结构设计为圆柱式、花瓶式。
其中花瓶墩盖梁68个，门式墩盖梁1个，采用门式满堂支架和少钢管支架两种支架形式；圆柱墩盖梁51个，采用双抱箍沉重支架现浇。
197号花瓶墩为过渡墩，墩身高8.192米；其盖梁结构尺寸：长24.5m×宽2m×高1.4～2.8m，盖梁上的背墙高70cm，宽82cm。
257号花瓶墩墩身高 11.47米，是全线花瓶墩盖梁最高的墩位，盖梁结构尺寸：长24.5m ×宽2m×高1.15～2.8m。
200号圆柱墩盖梁墩身高9.974米，墩柱直径1.5米，其盖梁尺寸为：长25.15m×宽2.2m×高1.8m。
二、计算依据（1）《公路桥涵设计通用规范》JTG D60-2004；（2）《公路桥涵钢结构及木结构设计规范》（JTJ 025—86）；（3）《钢结构设计规范》GB50017-2003；（4）《公路桥涵施工技术规范》JTG/T F50-2011；（5）《路桥施工计算手册》人民交通出版社。
（6）各种材料的设计控制值采用《钢结构设计规范》GB50017-2003取值：A3钢材的允许拉、压应力[σ拉、压]＝215MPa；A3钢材的允许剪切应力[τ]＝125MPa；Mn16钢材的允许拉、压应力[σ拉、压]＝310MPa；Mn16钢材的允许剪切应力[τ]＝180MPa；变形控制按L/400进行控制。
三、盖梁支架计算3.1满堂支架计算（1）支架设计197号花瓶墩盖梁采用1019门式支架，门架立杆钢管为φ57×2.5mm，门架加强杆为φ26.8×2.2mm钢管，门架钢材均采用Q235，横向间距4×60+5×45+8×30+9×30+19+17×30+19+9×30+8×30+5×45+4×60cm，详见图3.1-1，纵向间距0.12cm，采用顶托与调节杆调节高度，顶托上放置[10型钢。
附件：模板验算柱模板计算书一、参数信息1.基本参数柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 3.600m；2.柱箍信息柱箍材料:木方；宽度(mm):45.00；高度(mm):95.00；柱箍的间距(mm):450；柱箍合并根数:1；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):45.00；高度(mm):95.00；4.面板参数面板类型:胶合面板；面板厚度(mm):15.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.600m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.000。
分别计算得 20.036 kN/m2、86.400 kN/m2，取较小值20.036 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 q1=20.036kN/m2；倾倒混凝土时产生的荷载标准值 q2= 2 kN/m2。
三、柱模板面板的计算模板结构构件中的面板属于受弯构件，按简支梁或连续梁计算。
分别取柱截面宽度B方向和H方向面板作为验算对象，进行强度、刚度计算。
强度验算考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
大体积混凝土模板和支架验算
大体积混凝土模板和支架的验算主要是为了保证工程的安全和质量。
为了防止大体积混凝土工程中模板和支架系统出现倒塌或倾覆现象，确保人员安全，避免重大经济损失，规定了大体积混凝土模板和支架系统在设计时需开展承载力、刚度和稳定性验算。
具体来说，承载力的计算集中荷载p = 1.4×0.600=0.840 kN；最大弯距M = Pl/4 + ql2/8 = 0.840×1.000 /4 + 1.284×1.0002/8 = 0.371 kN.m。
此外，一般在大体积混凝土施工中，模板主要采用钢模、木模或胶合板，支架主要采用钢支撑体系。
在进行验算的同时，还需要根据大体积混凝土采用的养护方法进行保温构造设计。
例如，采用钢模时对保温不利，应根据保温养护的需要再增加保温措施。
这样既可以保证混凝土的养护质量，也可以防止由于温度变化引起的混凝土裂缝。
一、编制依据1. 《建筑施工模板安全技术规范》（JGJ162-2008）2. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3. 《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）4. 工程施工图纸及设计文件5. 相关国家及行业标准二、编制原则1. 安全第一，预防为主，确保施工安全。
2. 符合国家及行业相关规范、标准。
3. 确保支架结构稳定、可靠。
4. 优化施工方案，提高施工效率。
三、验算内容1. 杆件强度验算2. 构件刚度验算3. 构件稳定性验算4. 构造节点验算5. 支架整体稳定性验算四、验算方法1. 杆件强度验算：根据杆件材料、截面尺寸、荷载等参数，按照《钢结构设计规范》（GB50017-2003）进行计算，确保杆件强度满足要求。
2. 构件刚度验算：根据构件材料、截面尺寸、长度等参数，按照《钢结构设计规范》进行计算，确保构件刚度满足要求。
3. 构件稳定性验算：根据构件材料、截面尺寸、长度、荷载等参数，按照《钢结构设计规范》进行计算，确保构件稳定性满足要求。
4. 构造节点验算：根据节点类型、材料、连接方式等参数，按照《钢结构设计规范》进行计算，确保节点强度和稳定性满足要求。
5. 支架整体稳定性验算：根据支架结构形式、材料、尺寸、荷载等参数，按照《钢结构设计规范》进行计算，确保支架整体稳定性满足要求。
五、验算步骤1. 收集工程资料，包括施工图纸、设计文件、材料参数等。
2. 分析支架结构，确定验算内容和方法。
3. 根据验算内容，进行计算，得出计算结果。
4. 对计算结果进行分析，判断支架结构是否满足要求。
5. 如不满足要求，优化设计，重新计算。
六、验算报告1. 验算报告应包括验算依据、验算内容、验算方法、计算过程、计算结果、分析结论等。
2. 验算报告应由具有相应资质的工程师签字，并加盖单位公章。
3. 验算报告应作为施工组织设计、施工方案的重要组成部分，指导施工。
七、注意事项1. 验算过程中，应严格按照规范、标准进行计算。
脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。
而现行的国家标准中没有倾覆验算和稳定性验算内容。
根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。
最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。
［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。
《建筑结构可靠度设计统一标准》gb50068-2001第3.0.2条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。
④结构或结构构件丧失稳定(如压屈等)”。
可见它们同属于承载能力极限状态，但应分别考虑。
《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。
《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。
《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。
施工现场的起重机械在起吊重物时也要做倾覆验算。
对于脚手架，由于浮搁在地基上，更应该做倾覆验算。
《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。
如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。
所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。
如果需要，还可进行正常使用极限状态计算。
1脚手架的倾覆验算1.1通用的验算公式推导无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算:（1）式中:γg1、cg1、g1 k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;γg2、cg2、g2 k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值;cq1、q1 k 分别为第一个可变荷载的荷载效应系数、荷载标准值;cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;ψci为第i个可变荷载的组合值系数。
现浇门式墩盖梁碗扣架稳定性的验算1、工程概况龙华河 1 号大桥是五台至盂县高速公路上跨越龙华河的一座大桥，位于盂县下社镇碾子坪村西约100m处，本桥中心桩号为K36+700,右前夹角为90°。
龙华河1 号大桥施工图设计方案为上部采用20 X 25米预应力混凝土连续箱梁，下部结构桥墩采用门式墩，基础采用灌注桩基础；承台采用肋板台，基础采用灌注桩基础。
2 施工方案1 、参考资料钢结构设计手册路桥施工计算手册起重机设计规范公路桥梁施工技术规范五台至盂县龙华河 1 号大桥设计图纸地基处理在支架架立前，在支架搭设范围内，首先进行基础处理，处理方案为对原地面开挖换填，根据现场情况，开挖表层70cm虚土，然后抛填50cm卵石，砂砾填筑按照路基96区填筑要求实施，用人工配合推土机平整场地后用20T以上压路机压实，如现场发现局部软弱地段，则重新开挖回填处理，砂砾填筑完成后，在地基表面浇筑20cmC2（砼，浇筑宽度为支架搭设宽度两边加1m在支架地基外侧设置排水沟，防止地基积水软化造成支架下沉。
满堂支架：采用满布搭设的碗扣式支架，采用10 cmX 15 cm方木做地梁，横向HG-90，通长布置；支架立杆间距普通段按X布置；门洞旁采用X双支，横杆采用竖向步距采用1.2m,立杆主要采用LG-300,结合梁体距地面的实际高度，可在顶托下加顶管(DG-210及DG-90进行调整，托架和底座的调节长度必须满足施工需要，支架的搭设宽度超出盖梁四周各。
支架安装就位后进行横、纵梁安装，横梁采用15 X 15 cm方木，横向间距同立杆间距；纵梁采用10X10 cm方木，置于纵梁之上，纵向间距30 cm。
盖梁底模采用1cm厚钢板加工、侧模采用定型模板。
为保证支架的稳定性，必须按安全规范纵横向每六排立杆设一道剪刀撑。
具体见箱梁支架横断面示意图：支架拼装注意事项：a.支撑架立杆接缝应在同一水平面，顶杆仅在顶端使用，以便能插入托座。

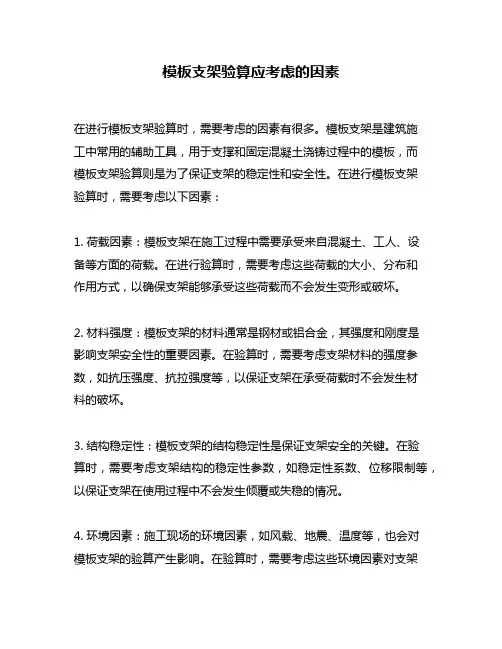

模板支架验算应考虑的因素在进行模板支架验算时，需要考虑的因素有很多。
模板支架是建筑施工中常用的辅助工具，用于支撑和固定混凝土浇铸过程中的模板，而模板支架验算则是为了保证支架的稳定性和安全性。
在进行模板支架验算时，需要考虑以下因素：1. 荷载因素：模板支架在施工过程中需要承受来自混凝土、工人、设备等方面的荷载。
在进行验算时，需要考虑这些荷载的大小、分布和作用方式，以确保支架能够承受这些荷载而不会发生变形或破坏。
2. 材料强度：模板支架的材料通常是钢材或铝合金，其强度和刚度是影响支架安全性的重要因素。
在验算时，需要考虑支架材料的强度参数，如抗压强度、抗拉强度等，以保证支架在承受荷载时不会发生材料的破坏。
3. 结构稳定性：模板支架的结构稳定性是保证支架安全的关键。
在验算时，需要考虑支架结构的稳定性参数，如稳定性系数、位移限制等，以保证支架在使用过程中不会发生倾覆或失稳的情况。
4. 环境因素：施工现场的环境因素，如风载、地震、温度等，也会对模板支架的验算产生影响。
在验算时，需要考虑这些环境因素对支架的影响，并做出相应的安全措施。
从简到繁地探讨模板支架验算应考虑的因素，可以更好地帮助施工相关人员深入理解支架验算的重要性和复杂性。
模板支架验算是保证施工安全和质量的重要环节，在施工中必不可少。
只有充分考虑各种因素，并进行严谨的验算，才能保证模板支架在施工中的安全可靠。
总结回顾一下，模板支架验算的因素包括荷载因素、材料强度、结构稳定性和环境因素等。
这些因素相互作用，共同影响着支架的安全性和稳定性。
在进行支架验算时，需要对这些因素进行综合考虑，确保支架能够满足施工的要求并保证施工安全。
个人观点上，我认为模板支架验算是一项非常重要的工作，它直接关系到施工现场的安全和质量。
只有通过严谨的验算和充分考虑各种因素，才能保证模板支架的稳定性和安全性，从而保障整个施工工程的顺利进行。
在施工过程中，需要高度重视模板支架验算工作，确保支架的安全可靠性。
侧墙模板支架稳定性验算：（1）最大侧压力计算
F=0.22γ
c t
β
1
β
2
ν1/2
F=γ
c
H
按上二式计算，并取二式中的较小值。
F=0.22γ
c t
β
1
β
2
ν1/2=0.22×25×（200/28+15）×1.2×1.15×21/2=0.22×
25×4.65×1.2×1.15×1.414=49.91KN/m2
砼侧压力的计算高度高度取5.6m(取最大值)
F=γ
c
H=25×5.6=140 KN/m2
按取最小值，故最大侧压力为49.91KN/m2
（2）有效压头高度
h=F/γ
c
=49.91/25=1.996m
（3）荷载组合
1.2×（4.991+0.4）+1.4（0.3+0.4）=7.45t/m2
（4）支架布置
取柱网0.6m×0.6m(纵向×横向)，横杆步距为0.8m，则每根立杆受力：0.6m ×0.6m/根×7.45t/m2×2=5.36t/根=107.41N/mm2。
（两侧墙同时对称浇筑）（5）立杆的稳定性验算
N/ΨA≤f Ψ=N/Af=53600/(391×205)=0.668
按《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2001附录C查得长细比λ=89
钢管的回转半径i=1/4√(D2+d2)=16mm
Ψ为轴心受压构件稳定系数
由λ=L
0 /i可得立杆的允许长度即横杆的步距L
=λi=89×16=1424mm
所以横杆的步距选择为0.8m满足要求。
（6）模板计算
侧墙面板为受弯结构，需要验算其抗弯强度和刚度。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力，取单位宽度0.6m的面板作为计算单元。
面板的截面惯性矩I和截面抵抗矩W分别为：
W=60×1.82/6=32.4cm3；
I=60×1.83/12=29.16cm4；
模板面板的按照三跨连续梁计算（@200mm）。
1）强度计算
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:
M=0.1×7.45×0.22=0.0298t.m；
面板最大应力计算值σ=29800/32400=0.920N/mm2；
面板的抗弯强度设计值[f]=13N/mm2；
面板的最大应力计算值为0.920N/mm2小于面板的抗弯强度设计值13N/mm2，满足要求。
2）挠度计算
挠度计算公式为
面板最大挠度计算值
ω=0.677×4.991×2004/(100×9500×291600)=0.020mm；
面板最大允许挠度[ω]200/250=0.8mm；
面板的最大挠度计算值0.020mm小于面板的最大允许挠度0.8mm，满足要求。
（7）小方木计算（模板下拟设置50mm×100mm方木）
柱网0.6m×0.6m，即50mm×100mm方木（垂直车站纵轴线布置）间距选择为200mm，方木承受的线荷载为：q
小方木
=7.45×0.2=1.49t/m。
M
小方木max
=1/8ql2=1.49×0.62/8=0.067t·m
W
小方木
=bh2/6=0.05×0.12/6=0.83×10-4m3
σ
小方木max = M
小方木max
/W=0.067/（0.83×10-4）=807.23t/ m2=8.07mm2＜
[σ]=17N/mm2(东北落叶松)
I
小方木
=bh3/12=50×1003/12=4.17×106mm4
E
小方木
=10000N/mm2
f
小方木
=5qL4/384EI=5×14900×10-3×6004/（384×10000×4.17×106）=0.60mm<1/400L=1.5mm
满足要求。
（8）大方木计算（支架以上至50mm×100mm方木以下拟设置100mm×100mm 方木）
柱网0.6m×0.6m，即100mm×100mm方木（平行车站纵轴线布置）间距选择
为600mm，方木承受的线荷载为：q
大方木
=7.45×0.6=4.47t/m。
M
大方木max
=1/8ql2=4.47×0.62/8=0.201t·m
W
大方木
=bh2/6=0.1×0.12/6=1.67×10-4m3
σ
大方木max = M
大方木max
/W
大方木
=0.201/1.67×10-4=1203.59t/m2 =12.04N/mm2＜
[σ]=17N/mm2(东北落叶松)
I
大方木
= bh3/12=100×1003/12=8.33×106mm4
E
大方木
=10000N/mm2
f
大方木
=5qL4/384EI=5×44700×10-3×6004/（384×10000×8.33×106）=0.91mm<1/400L=1.5mm
满足要求。
