常用端子类型及选用参考一、接线端子的分类：1、接线端子有欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列等等2、插拔式系列接线端子：由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规。
3、欧式系列接线端子是现有接线科技中成本效益最高的形式4、栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
5、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
6、轨道安装式接线端子:采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
7、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。
H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
m8防水接头
定义：m8防水接头又名m8连接器，其作用主要是传输电流、连接信号，广泛用于光电开关，接近开关，传感器和各种工业布线系统中。
m8防水接头分为m8带电缆防水接头和m8螺钉接线防水插头两种可选。
m8带电缆防水接头焊接、浇筑电缆而成，电缆材质为PUR/PVC，两种可选（如环境接触到油污、寒冷、高温等恶劣环境，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°）。
电缆的长度可以按客户场合要求能订做1米、2米、5米、10米至50米等，电缆的颜色有四种，即黑色、橙色、黄色、灰色，电缆直径为3.5-5.0mm。
m8螺钉接线防水插头，焊接、注塑而成，插头外壳材质为PA，螺钉接线，出线口3.5-5mm。
m8防水接头的针数/芯数分别为3/4芯，3/4针，它的外在形式更是可以分为直头和弯头两种不同的类型。
m8防水接头使用方法：其连接使用方式为螺纹牙M8*1对插连接旋紧，在这里强调一下，一定要对准插头里的凹槽，要不然就不能旋紧。
m8防水接头的优点防水性能好、方便用户接线、方便现场安装维修、性能稳定、高效快速连接、节约时间、性价比高，大家可以根据自己的需要定制。
m8防水接头的优点：防水，耐油，耐寒，性能稳定，高效快速连接。

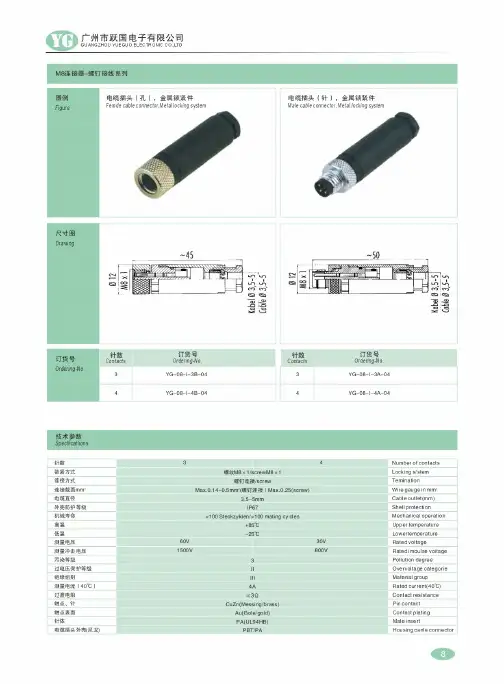

M8带电缆防水插头尺寸图：
m8螺钉接线防水插头尺寸图：。
