汽车故障排查车辆制动系统异常的迹象和解决方案汽车的制动系统是保证行车安全的重要组成部分,如果发现制动系统出现异常,及时排查和解决问题非常关键。
本文将介绍一些常见的制动系统异常迹象以及相应的解决方案,以帮助司机对车辆制动系统问题进行正确的识别和处置。
一、制动距离明显变长若发现车辆制动时所需距离变长,往往是由于制动片磨损导致的,此时应及时检查并更换制动片。
制动片磨损过度会导致制动力减弱,制动效果降低,严重情况下会出现制动失效的情况。
因此,一旦发现制动距离变长,应立即将车辆送至专业的汽车维修站进行检修。
二、制动踏板发出异常噪音如果在制动过程中听到异常的噪音,很可能是制动器片与制动盘之间生锈或异物进入导致的,这会影响制动系统的正常工作。
解决这个问题的方法是彻底清洁和润滑制动器片和制动盘,并确保它们之间没有异物。
三、制动抖动或踩下去有明显阻力当你感到制动踏板下压时有明显的阻力,或在制动时车辆产生抖动,很可能是制动盘产生了变形。
这种情况下,需要将车辆送至专业的汽车修理厂进行制动盘的修复或更换。
制动盘变形不仅会影响制动效果,还会加剧轮胎磨损,给驾驶带来安全隐患。
四、制动系统警告灯点亮如果车辆的仪表盘上出现制动系统警告灯亮起的情况,意味着系统检测到了某种异常。
这可能是由于制动液不足、制动软管老化破裂、制动器片磨损过度等原因导致的。
在这种情况下,驾驶员应立即检查制动液的水平和质量,并及时修理与更换可能存在问题的部件。
五、制动系统不灵敏如果你感到制动踏板变得异常松软,制动不够灵敏,可能是由于制动液泄漏导致的,需要检查制动管路是否有漏液迹象并及时修复。
同时,还应检查制动泵是否受损,如果出现问题,则需要进行更换。
六、严重制动失灵在极端情况下,制动系统可能发生严重的失灵,使车辆无法正常刹车。
这种情况下,驾驶员应该立即采取应急措施,如紧拉手刹,逐渐降低车速,寻找安全停车的地点,并及时联系道路救援。
在日常驾驶中,司机应经常留意车辆制动系统的工作状况,及时察觉到异常迹象,避免因制动系统问题而产生危险。

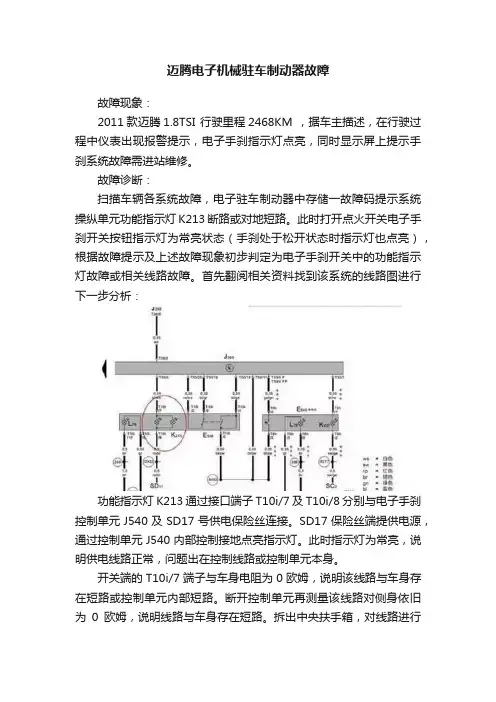

迈腾电子机械驻车制动器故障故障现象:2011款迈腾1.8TSI 行驶里程2468KM ,据车主描述,在行驶过程中仪表出现报警提示,电子手刹指示灯点亮,同时显示屏上提示手刹系统故障需进站维修。
故障诊断:扫描车辆各系统故障,电子驻车制动器中存储一故障码提示系统操纵单元功能指示灯K213断路或对地短路。
此时打开点火开关电子手刹开关按钮指示灯为常亮状态(手刹处于松开状态时指示灯也点亮),根据故障提示及上述故障现象初步判定为电子手刹开关中的功能指示灯故障或相关线路故障。
首先翻阅相关资料找到该系统的线路图进行下一步分析:功能指示灯K213通过接口端子T10i/7及T10i/8分别与电子手刹控制单元J540及SD17号供电保险丝连接。
SD17保险丝端提供电源,通过控制单元J540内部控制接地点亮指示灯。
此时指示灯为常亮,说明供电线路正常,问题出在控制线路或控制单元本身。
开关端的T10i/7端子与车身电阻为0欧姆,说明该线路与车身存在短路或控制单元内部短路。
断开控制单元再测量该线路对侧身依旧为0欧姆,说明线路与车身存在短路。
拆出中央扶手箱,对线路进行检查。
发现线路与仪表台支架间存在干涉,导致线路对地搭铁。
相对应的蓝白色导线正时K213的控制线,由于此处绝缘皮被磨破,线路搭铁导致指示灯常亮。
重新修复包扎线束后故障排除。
电子手刹案例二故障现象:用户反映电子驻车制动器工作,但按下P开关时指示灯不亮。
故障诊断:1、根据用户反映,经过试车此故障确实存在,在按下P开关时指示灯不亮,但电子驻车制动器工作。
2、查询驻车制动器故障存储器,显示03200电气机械式停车制动器按钮E538电路电气故障静态(断开插头造成)和02442操作单元内的功能灯断路/对地短路静态。
因为电气机械式停车制动器开关损坏的较多,所以认为是开关损坏,更换后故障无法排除。
3、查看电路图发现电控驻车按钮指示灯有单独线路,根据电路图查看SD17保险丝是否有电,发现保险丝SD17熔断,插上新保险丝准备测试,结果新保险丝马上烧断,怀疑在SD17至K213之间有线路有短路现象。
汽车制动系统综合故障诊断与排除建议汽车制动系统是汽车安全性能的重要组成部分,对于汽车驾驶过程中起着至关重要的作用。
一旦汽车制动系统出现故障,将给驾驶带来极大的安全隐患。
及时进行综合故障诊断与排除对保障驾驶安全至关重要。
本文将就汽车制动系统综合故障诊断与排除进行一些建议。
一、综合故障诊断1. 检查制动液制动液是汽车制动系统的重要组成部分,对于汽车制动性能有着至关重要的作用。
在综合故障诊断过程中,首先要检查制动液的余量和质量。
如果制动液余量不足或者质量不合格,将会影响制动系统的正常工作。
需要及时更换制动液,并确保使用符合规定的品牌和规格的制动液。
2. 检查制动盘和刹车片制动盘和刹车片是汽车制动系统中最常见的易损件,其磨损程度会直接影响制动性能。
在综合故障诊断中,需要对制动盘和刹车片进行检查,确保其磨损程度在允许范围内。
如果发现制动盘和刹车片磨损过度,需要及时更换。
3. 检查制动油路制动油路是汽车制动系统中液压传动的关键组成部分,如果有漏油或者堵塞现象将会影响制动系统的正常工作。
在综合故障诊断中,需要对制动油路进行彻底的检查,确保各个连接部位紧固,无漏油现象。
如果有发现漏油或者堵塞,需要及时处理。
4. 检查制动辅助系统制动辅助系统包括制动助力器、制动总泵等部件,它们对于汽车制动性能的发挥起着至关重要的作用。
在综合故障诊断中,需要对制动辅助系统进行全面的检查,确保各个部件的正常工作。
如果发现任何问题,需要及时修复或更换。
二、故障排除建议4. 修复或更换故障的制动辅助系统部件如果在综合故障诊断中发现制动辅助系统存在故障,需要及时修复或更换故障的制动辅助系统部件。
在修复或更换过程中,需要确保选用符合规定的品牌和规格的部件,并严格按照操作规程进行操作,确保修复或更换后的制动辅助系统部件能够正常工作。
汽车制动系统综合故障诊断与排除需要对制动液、制动盘和刹车片、制动油路、制动辅助系统进行全面的检查和维护,确保制动系统的正常工作。

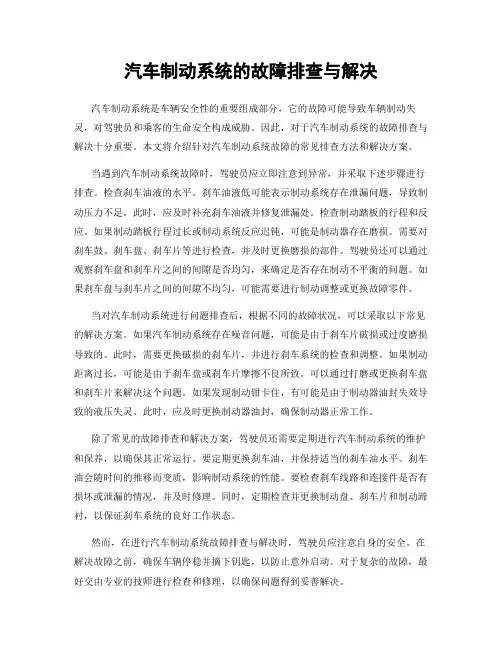

汽车制动系统的故障排查与解决汽车制动系统是车辆安全性的重要组成部分,它的故障可能导致车辆制动失灵,对驾驶员和乘客的生命安全构成威胁。
因此,对于汽车制动系统的故障排查与解决十分重要。
本文将介绍针对汽车制动系统故障的常见排查方法和解决方案。
当遇到汽车制动系统故障时,驾驶员应立即注意到异常,并采取下述步骤进行排查。
检查刹车油液的水平。
刹车油液低可能表示制动系统存在泄漏问题,导致制动压力不足。
此时,应及时补充刹车油液并修复泄漏处。
检查制动踏板的行程和反应。
如果制动踏板行程过长或制动系统反应迟钝,可能是制动器存在磨损。
需要对刹车鼓、刹车盘、刹车片等进行检查,并及时更换磨损的部件。
驾驶员还可以通过观察刹车盘和刹车片之间的间隙是否均匀,来确定是否存在制动不平衡的问题。
如果刹车盘与刹车片之间的间隙不均匀,可能需要进行制动调整或更换故障零件。
当对汽车制动系统进行问题排查后,根据不同的故障状况,可以采取以下常见的解决方案。
如果汽车制动系统存在噪音问题,可能是由于刹车片破损或过度磨损导致的。
此时,需要更换破损的刹车片,并进行刹车系统的检查和调整。
如果制动距离过长,可能是由于刹车盘或刹车片摩擦不良所致。
可以通过打磨或更换刹车盘和刹车片来解决这个问题。
如果发现制动钳卡住,有可能是由于制动器油封失效导致的液压失灵。
此时,应及时更换制动器油封,确保制动器正常工作。
除了常见的故障排查和解决方案,驾驶员还需要定期进行汽车制动系统的维护和保养,以确保其正常运行。
要定期更换刹车油,并保持适当的刹车油水平。
刹车油会随时间的推移而变质,影响制动系统的性能。
要检查刹车线路和连接件是否有损坏或泄漏的情况,并及时修理。
同时,定期检查并更换制动盘、刹车片和制动蹄衬,以保证刹车系统的良好工作状态。
然而,在进行汽车制动系统故障排查与解决时,驾驶员应注意自身的安全。
在解决故障之前,确保车辆停稳并摘下钥匙,以防止意外启动。
对于复杂的故障,最好交由专业的技师进行检查和修理,以确保问题得到妥善解决。
迈腾维修手册-制动装置迈腾维修手册-制动装置1. 制动系统简介1.1 制动系统的功能和作用1.2 制动系统的组成部分2. 制动系统的工作原理2.1 碟式制动系统的工作原理2.2 鼓式制动系统的工作原理3. 制动系统故障排除3.1 制动失灵的可能原因和解决方法3.2 刹车失灵的常见故障及处理方法3.3 制动油泵故障的排查与修复4. 制动系统维护保养4.1 制动片和制动盘的更换周期和方法 4.2 制动液的检查和更换4.3 制动系统的清洁与保养5. 刹车片和刹车盘的更换步骤5.1 材料和工具准备5.2 刹车片和刹车盘的拆卸5.3 新刹车片和刹车盘的安装6. 制动系统的调整和测试6.1 制动踏板行程的调整6.2 制动温度的检测和测试附件:1. 制动系统拆装示意图2. 制动系统故障排除流程图3. 制动片和制动盘更换步骤图解法律名词及注释:1. 制动系统:车辆上的一套装置,用于控制车辆运动状态。
2. 制动片:一种用于制动的摩擦材料,装在制动器上。
3. 制动盘:用于制动片与制动器摩擦的金属圆盘。
4. 刹车失灵:制动系统失去正常制动效果的情况。
5. 制动油泵:用于提供制动油压力的泵。
本文档涉及附件:1. 制动系统拆装示意图2. 制动系统故障排除流程图3. 制动片和制动盘更换步骤图解本文所涉及的法律名词及注释:1. 制动系统:车辆上的一套装置,用于控制车辆运动状态。
2. 制动片:一种用于制动的摩擦材料,装在制动器上。
3. 制动盘:用于制动片与制动器摩擦的金属圆盘。
4. 刹车失灵:制动系统失去正常制动效果的情况。
5. 制动油泵:用于提供制动油压力的泵。

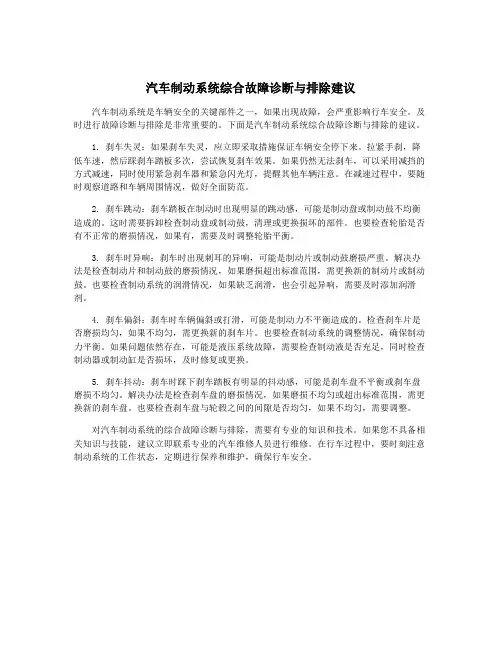

汽车制动系统综合故障诊断与排除建议汽车制动系统是车辆安全的关键部件之一,如果出现故障,会严重影响行车安全。
及时进行故障诊断与排除是非常重要的。
下面是汽车制动系统综合故障诊断与排除的建议。
1. 刹车失灵:如果刹车失灵,应立即采取措施保证车辆安全停下来。
拉紧手刹,降低车速,然后踩刹车踏板多次,尝试恢复刹车效果。
如果仍然无法刹车,可以采用减挡的方式减速,同时使用紧急刹车器和紧急闪光灯,提醒其他车辆注意。
在减速过程中,要随时观察道路和车辆周围情况,做好全面防范。
2. 刹车跳动:刹车踏板在制动时出现明显的跳动感,可能是制动盘或制动鼓不均衡造成的。
这时需要拆卸检查制动盘或制动鼓,清理或更换损坏的部件。
也要检查轮胎是否有不正常的磨损情况,如果有,需要及时调整轮胎平衡。
3. 刹车时异响:刹车时出现刺耳的异响,可能是制动片或制动鼓磨损严重。
解决办法是检查制动片和制动鼓的磨损情况,如果磨损超出标准范围,需更换新的制动片或制动鼓。
也要检查制动系统的润滑情况,如果缺乏润滑,也会引起异响,需要及时添加润滑剂。
4. 刹车偏斜:刹车时车辆偏斜或打滑,可能是制动力不平衡造成的。
检查刹车片是否磨损均匀,如果不均匀,需更换新的刹车片。
也要检查制动系统的调整情况,确保制动力平衡。
如果问题依然存在,可能是液压系统故障,需要检查制动液是否充足,同时检查制动器或制动缸是否损坏,及时修复或更换。
5. 刹车抖动:刹车时踩下刹车踏板有明显的抖动感,可能是刹车盘不平衡或刹车盘磨损不均匀。
解决办法是检查刹车盘的磨损情况,如果磨损不均匀或超出标准范围,需更换新的刹车盘。
也要检查刹车盘与轮毂之间的间隙是否均匀,如果不均匀,需要调整。
对汽车制动系统的综合故障诊断与排除,需要有专业的知识和技术。
如果您不具备相关知识与技能,建议立即联系专业的汽车维修人员进行维修。
在行车过程中,要时刻注意制动系统的工作状态,定期进行保养和维护,确保行车安全。
162AUTO TIMEAUTO AFTERMARKET | 汽车后市场2018款大众迈腾B8汽车故障诊断与排除1 引言随着世界各国汽车工业的逢勃发展,汽车各大系统的新技术、新结构不断涌现,对汽车电气设备的保养、维护和检修的要求越来越高,这就需要大量汽车检测与维修方面的专业人才,为消费者提供高效、简便、方便、安全、高质量服务来满足客户的需求。
在汽车市场大变革的背景下,国内外汽车品牌的合资车型都开始涌入中国市场,彼时迈腾作为德系家用中型轿车进入中国市场,而德系中级轿车从1970年的B1开始,到目前已经发展到B8,每一代B 级车平台都有相对应一个B 级轿车平台,迈腾就是B8平台的代表车型之一,其积累了大量的消费群体,主要得益于大众汽车品牌的质量稳定性以及消费者对德系品牌的认可,同时,迈腾这款车在中型车市场中销量一直名列前茅。
本文将以大众迈腾B8为例,对汽车故障进行故障分析及排除,以下将以无钥匙进入及一键启动系统、车窗控制系统进行实车与电路图的详细讲解分析。
2 汽车车窗控制系统目前部分低端车型的车窗还单纯的依靠人力来升降车窗,部分车辆的车窗因为玻璃胶条老化或者变形,容易造成车窗无法正常升降,影响驾驶感受。
随着汽车在寻常百姓家中的普及,汽车电子技术也同步在各种车型上应用,汽车车窗控制系统应运而生。
但是,受制于国内汽车电子技术的起步较晚,部分车辆的车窗控制系统部还存在一些故障,比如不具备防夹功能、车窗升降失灵等现象偶有发生,下面结合真实案例进行分析:2.1 故障案例一一辆2018款大众迈腾B8 2.0TSI380轿车,车主反映操作驾驶侧的主控开关无法控制副驾驶侧车窗升降,但是单独操作副驾驶侧车窗升降开关能控制自己的车窗升降。
2.1.1 故障现象(1)车辆无钥匙功能正常解锁车门,进入车内,打开点火开关,仪表正常点亮。
(2)蒙泓龙1 杨木生2 赖德鹏31.广西警察学院 广西南宁市 5300282.柳州五菱汽车科技有限公司 广西柳州市 5450073.广西电力职业技术学院 广西南宁市 530299摘 要: 汽车作为现代社会人类生活中普遍需求的一种生产工具和交通工具,越来越广地进入了人们的日常生活。
汽车制动系统综合故障诊断与排除建议汽车制动系统是车辆最重要的安全系统之一,它的正常运行关系着驾驶员和乘客的生命安全。
由于制动系统是一个复杂的机械系统,所以在一些特殊情况下可能会出现故障。
在此,我们将综合分析汽车制动系统可能出现的故障,并提出相应的排除建议。
1. 制动系统故障类型制动系统的故障类型主要包括制动失灵、制动距离加长、制动失灵、制动时异响等,这些故障都会影响到汽车行驶的安全与稳定性。
2. 故障排除建议(1)制动距离加长可能原因:制动盘和刹车鼓磨损、刹车片磨损、制动液泄漏、制动系统空气进入。
排除建议:检查制动盘和刹车鼓的磨损情况,及时更换磨损严重的部件;检查刹车片磨损情况,及时更换磨损严重的刹车片;检查制动液是否泄漏,及时修复漏点并加满制动液;排除制动系统内空气,进行制动系统排气处理。
(2)制动失灵可能原因:制动油压不足、制动总泵失效、刹车管路泄漏、刹车分泵失效。
排除建议:检查制动系统油压是否正常,如油压不足需要及时检修制动总泵;检查刹车管路是否泄漏,如有泄漏需要及时处理;检查刹车主分泵是否失效,如分泵失效需要及时更换。
(3)制动时异响可能原因:制动片与刹车盘之间咬合不良、制动片与刹车盘磨损、刹车盘受潮生锈。
排除建议:检查制动片与刹车盘之间的咬合情况,如不良需要调整;检查制动片与刹车盘的磨损情况,如磨损严重需要更换;检查刹车盘是否受潮生锈,如有生锈需要及时清洗或更换。
(4)电子制动系统故障可能原因:电子制动系统故障、传感器故障、控制单元故障。
排除建议:通过诊断工具检测电子制动系统故障代码,对症处理故障;检查传感器是否存在异常,如有异常需要及时更换;检查控制单元是否失效,如失效需要更换控制单元。
3. 故障排除注意事项在排除制动系统故障时,需要注意以下几点:(1)检查方法:制动系统的检查需要使用专业的检测设备和工具,以确保故障检测的准确性。
(2)配件更换:制动系统的配件更换需要选择正规的品牌和型号,并严格按照制造商的规定进行更换。

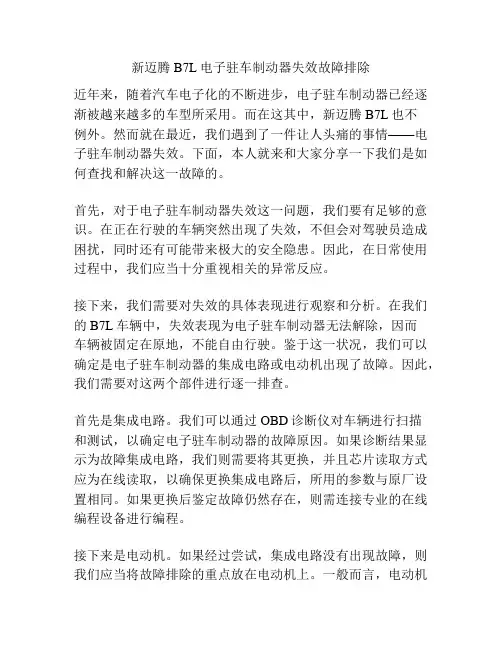

新迈腾B7L电子驻车制动器失效故障排除近年来,随着汽车电子化的不断进步,电子驻车制动器已经逐渐被越来越多的车型所采用。
而在这其中,新迈腾B7L也不例外。
然而就在最近,我们遇到了一件让人头痛的事情——电子驻车制动器失效。
下面,本人就来和大家分享一下我们是如何查找和解决这一故障的。
首先,对于电子驻车制动器失效这一问题,我们要有足够的意识。
在正在行驶的车辆突然出现了失效,不但会对驾驶员造成困扰,同时还有可能带来极大的安全隐患。
因此,在日常使用过程中,我们应当十分重视相关的异常反应。
接下来,我们需要对失效的具体表现进行观察和分析。
在我们的B7L车辆中,失效表现为电子驻车制动器无法解除,因而车辆被固定在原地,不能自由行驶。
鉴于这一状况,我们可以确定是电子驻车制动器的集成电路或电动机出现了故障。
因此,我们需要对这两个部件进行逐一排查。
首先是集成电路。
我们可以通过OBD诊断仪对车辆进行扫描和测试,以确定电子驻车制动器的故障原因。
如果诊断结果显示为故障集成电路,我们则需要将其更换,并且芯片读取方式应为在线读取,以确保更换集成电路后,所用的参数与原厂设置相同。
如果更换后鉴定故障仍然存在,则需连接专业的在线编程设备进行编程。
接下来是电动机。
如果经过尝试,集成电路没有出现故障,则我们应当将故障排除的重点放在电动机上。
一般而言,电动机的失效表现为制动力变弱或根本就没有制动力。
针对这种情况,我们可以检查电动机是否正常启动,并且是否存在接线弯曲、脱落和擦伤等情况。
如果存在这样的问题,我们则需要及时更换相应部件,以确保电子驻车制动器的正常使用。
一个好的维护团队,必须对车辆的每个部件都有充分的了解,以便及时判断和处理出现的异常情况。
对于电子驻车制动器失效这一问题,我们需要深入理解故障产生的原因,并从集成电路和电动机两个方面进行排查。
通过上述方式,我们不仅可以解决故障,同时也可以提高整个维护团队的适应能力和效率。
除了以上提到的故障排查方法,我们还需要注意一些维护和保养方面的问题,以减少电子驻车制动器失效的可能性。
汽车制动系统的故障诊断与排除汽车制动系统是汽车中非常重要的一个组成部分,为驾驶者提供了安全保障。
但是随着车辆使用时间的逐渐增长,制动系统可能会出现一些故障,如制动失效、制动力不足等问题,这些问题势必会对车辆的安全产生重大影响。
因此,了解汽车制动系统的故障诊断原理及排除方法对车主来说尤为必要。
一、故障诊断1. 制动灯亮当制动灯点亮时,表明制动系统可能存在故障。
这时需要检查刹车液是否缺少,若刹车液缺量过大,则说明可能存在泄漏问题。
另外可能是制动系统传感器故障,或是因制动器磨损过度所导致的。
2. 制动失效若汽车制动失效,很有可能是管路泄漏问题。
此时车主需要检查制动管路的密封性,以及制动管路周围有无液体渗漏现象。
若是新车,有可能是刹车调整不当导致制动失效。
若车辆长时间未使用,刹车片与制动盘之间极有可能在接触面积上生锈,这种情况下就会出现制动失效现象。
3. 刹车噪声大当汽车制动损耗过大或是制动器破损,就会导致刹车噪声变大。
同时,制动器的鼓形变形,或是制动器与制动器鼓之间卡住了某个金属碎片,也会导致刹车噪声变大。
4. 制动力不足制动力不足,有可能是液压系统信号不足,也有可能是制动器油压不足。
此时需要检查制动系统的液压、气压、电量是否达标。
另外,当制动器鼓的表面耗损率很大,就会严重影响制动器的制动效果。
二、排除方法首先要检查刹车液是否缺少,及是否有泄漏现象。
检查刹车管路、制动泵、制动器等,如果未检查出问题,就要考虑制动器传感器故障的问题。
如果是因制动器磨损过度所导致的,就要更换制动器及刹车片。
刹车噪声大的问题,首先要检查制动器的损耗程度。
若制动器已经过度损耗,则需要及时更换制动器及刹车片。
如果是制动器鼓的表面变形,或是经常遭受尘土、雨水的冲击,也需要进行检查。
制动力不足的原因比较复杂,需要通过逐一排查才能找出问题所在。
首先需要检查液压系统的液压、气压、电量是否达标。
如果液压系统工作正常,则需要检查制动器的油压是否到位。
