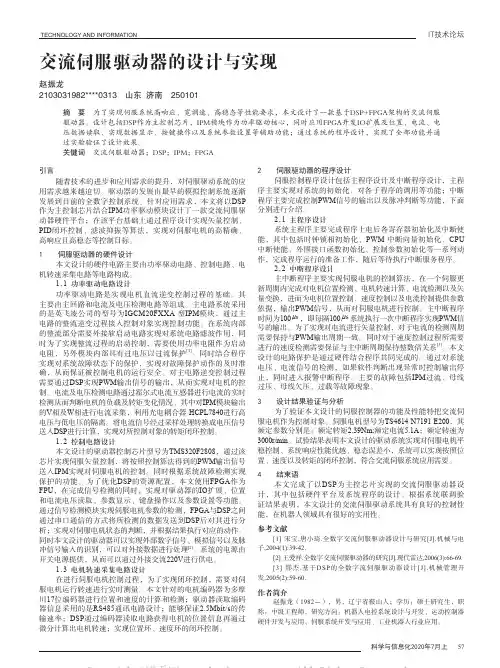

伺服驱动器硬件设计方案伺服驱动器得硬件研发主要包括控制板与电源板得设计,控制板承担与上位机进行交互与实时生成精准得PＷM信号。
电源板得作用根据PWM信号，利用调制得原理产生特定频率,特定相位与特定幅值得三相电流以驱动电机以达到最优控制。
一控制板研发1）控制板得架构主要得任务就就是核心器件得选择。
安川、西门子等国际知名得公司都就是采样ＡSIC得方式得芯片,这样就可以按照自己得设计需要来制造专用于伺服控制得芯片，由于采样ASIC方式，所以芯片得运行速度非常快，那么就比较容易实现电流环得快速响应,并且可以并行工作,那么也很容易实现多轴得一体化设计。
采样ＡＳIC得方式有很多得好处，比如加密等。
但就是采样ASIC得风险与前期得投入也就是非常得巨大得,并且还要受该国得芯片设计与制造工艺得限制.根据我国得实际得国情与国际得因素等多种原因,核心芯片比较适宜采样通用得DSP，ＡRM等处理器，比如Ti得C2000飞思卡尔得Ｋ60，英飞凌得XＥ１6４等。
研究台达得伺服驱动器发现其架构就是采用Ｔi得DSP 281２+ＣＰLD，这与我们公司GＳＫ得方案基本一样。
我们也就是采用DSP2812加ＣＰLＤ（ＥＰM570T１４4）来实现核心得控制功能。
2）核心器件得控制功能得分工.ＤSＰ实现位置环、速度环、电流环得控制以及利用事件管理器PＷM接口实现产生特定得PWＭ信号。
可以利用其灵活得编程特性快速得运算能力实现特定得控制算法等，还可以利用其自身得A/D完成对电机电流得转换,但就是DSＰ自身得A/D精度普遍较低，并且还受基准电压电源得纹波ＰCB得ＬAYOUT模数混合电路得处理技巧影响，所以高档得伺服几乎都采用了外部A/D来完成电流采样得处理。
比如路斯特安川等.也有一些高档得伺服使用一些特殊得电流传感器，该传感器得输出已经就是数字信号，这样就可以节省了外部A／Ｄ芯片与增强抗干扰能力。
如西门子得变频器采用ＡCPL７８60，发那克用于机器人得六驱一体得伺服也就是采用了ACＰL7８60，西门子得伺服S１2０采用了Ti得芯片AMC12０3。
前言手册简介首先感谢您对睿能伺服的支持！RS3E系列伺服是睿能自主研发的高性价比中小功率的交流伺服产品，该系列产品功率范围为0~3kW 支持EtherCAT通讯协议，上位机可通过对应的通讯接口实现多台驱动器联网运行，提供了惯量辨识、自动增益调整等功能，使驱动器简单易用。
同时具备动态制动，在设备故障、急停、电源断电等各种工况下，通过制动电阻能耗实现电机制动，缩短伺服电机的机械进给。
配合睿能自主研发MC2/MA3系列伺服电机在电子制造、机械手、包装、机床等行业的自动化设备中以高性价比的方案实现快速精确的位置控制、速度控制、转矩控制。
本手册介绍RS3E的产品信息、安装、配线等。
相关资料名称版本内容RS3P系列伺服调试手册V1.0伺服报警故障代码说明书V1.0版本记录日期版本变更内容2022年10月V1.0 第一版发行版权声明睿能科技股份有限公司保留所有权利，未经本公司许可，不得以任何形式方式复制或传播本手册任何部分。
免责声明本产品文件在发布时是准确可靠的，睿能科技股份有限公司保留在不另行通知的情况下更改本手册中描述的权利。
联系信息睿能科技股份有限公司地址：福建省福州市鼓楼区软件大道89号软件园C区26号电话：*************传真：*************邮编：350003关于手册本手册不附在产品包装箱内，如需要获取电子版PDF文件，通过睿能科技官网（）下载。
如果您需要咨询或相关帮助，请与本公司取得联系。
此页预留目录前言 (2)目录 (4)安全注意事项 (6)1 产品信息 (10)1.1命名规则 (10)1.2铭牌 (10)1.3部件说明 (11)1.3.1S IZE A (11)1.3.2S IZE B (12)1.3.3S IZE C (13)1.3.4S IZE D (14)1.4规格 (15)1.4.1电气规格 (15)1.4.2基本规格 (16)1.4.3外形尺寸 (17)2 安装 (19)2.1安装须知 (19)2.2安装环境条件 (20)2.3安装空间要求 (20)2.4电池盒安装和拆卸 (21)3 接线 (22)3.1注意事项 (22)3.2系统接线图 (24)3.3电气接线图 (27)3.3.1总线指令输入 (27)4 端子定义 (28)4.1USB连接器 (28)4.2CN4/CN5 (28)4.3CN1I/O连接器 (29)4.3.1端子说明 (29)4.3.2数字量输入 (30)4.3.3数字量输出 (32)4.4CN2编码器连接器 (32)5 抗干扰对策 (33)5.1抗干扰对策链接实例 (34)安全注意事项安全声明◆本章对正确使用本产品所需关注的安全注意事项进行说明。
伺服驱动器的硬件设计永磁同步电机伺服驱动器的硬件由控制部分和功率部分组成，控制电路以ARM为控制核心，包括编码器接口电路、外围接口电路等等。
控制电路实现以下功能：获得相关指令信号和反馈信号，运行矢量控制算法，生成用于控功率模块的PWM信号。
功率电路包括整流电路、逆变电路、能耗制动电路、电流采样电路、功率模块及其驱动电路、辅助电源等，用以实现能量的交流-直流-交流形式变换，驱动电机实现对电机力矩、速度、位置的精确控制。
一、编码器接口电路本系统针对采用增量式编码器的伺服电机设计，增量式编码器共有六对差分输出信号：A+-、B+-、Z+-、U+-、V+-、W+-，如下图所示6对差分信号的处理电路，其中选用了芯片AM26C32芯片。
器接口电路首先由AM26C32解差分，然后再由后经过RC低通滤波电路进行整形，得到3.3V电平的单端信号。
最后得到的Y_A-、Y_B-、Y_Z-输出到XMC4500，以获得电机的位置和速度信息，Y_U-、Y_V-、Y_W-输出给单片机以获得伺服电机的初始相角信息。
二、主回路设计本系统主要是采用交-直-交电压型逆变的器的形式，主要有不控整流电路滤波电容、电流检测电路、只能功率模块（IPM）及电流采样电路。
主回路的结构框图如下：(一)整流电路设计本系统采用的是电容滤波的单相不可控整流电路，这部分电路由输入保护电路、整流桥如下图所示：主回路侧有220V交流进来先接一个2A断路器，以防止过电流，起到保护作用。
然后安规电容增加3个安全电容来抑制EMI传导干扰。
交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。
在火线和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。
这两个Y电容连接的位置比较关键，必须需要符合相关安全标准，以防引起电子设备漏电或机壳带电，容易危及人身安全及生命。
它们都属于安全电容，从而要求电容值不能偏大，而耐压必须较高，Y电容的取值为4700PF。
在火线和零线抑制之间并联的电容,一般称之为X 电容。

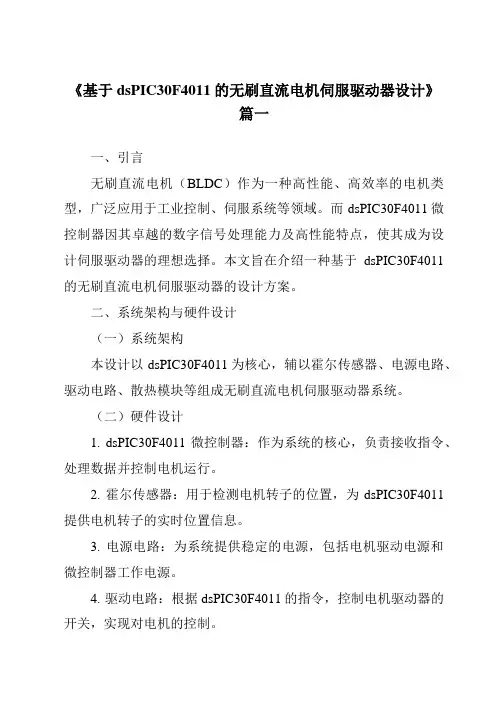

《基于dsPIC30F4011的无刷直流电机伺服驱动器设计》篇一一、引言无刷直流电机（BLDC）作为一种高性能、高效率的电机类型，广泛应用于工业控制、伺服系统等领域。
而dsPIC30F4011微控制器因其卓越的数字信号处理能力及高性能特点，使其成为设计伺服驱动器的理想选择。
本文旨在介绍一种基于dsPIC30F4011的无刷直流电机伺服驱动器的设计方案。
二、系统架构与硬件设计（一）系统架构本设计以dsPIC30F4011为核心，辅以霍尔传感器、电源电路、驱动电路、散热模块等组成无刷直流电机伺服驱动器系统。
（二）硬件设计1. dsPIC30F4011微控制器：作为系统的核心，负责接收指令、处理数据并控制电机运行。
2. 霍尔传感器：用于检测电机转子的位置，为dsPIC30F4011提供电机转子的实时位置信息。
3. 电源电路：为系统提供稳定的电源，包括电机驱动电源和微控制器工作电源。
4. 驱动电路：根据dsPIC30F4011的指令，控制电机驱动器的开关，实现对电机的控制。
5. 散热模块：确保系统在长时间工作过程中保持稳定，防止因过热导致的系统故障。
三、软件设计与算法实现（一）软件设计本设计采用模块化设计思想，将软件分为初始化模块、控制算法模块、通信模块等。
初始化模块负责系统启动时的初始化设置；控制算法模块根据电机转子的位置信息及速度要求，计算电机的控制指令；通信模块负责与上位机的通信，接收上位机发送的指令。
（二）算法实现1. 转子位置检测算法：通过霍尔传感器检测电机转子的位置信息，为dsPIC30F4011提供精确的位置反馈。
2. 控制算法：采用先进的PID控制算法，根据电机转子的位置信息及速度要求，实时调整电机的控制指令，实现对电机的精确控制。
3. 通信协议：与上位机采用标准的串口通信协议进行通信，确保指令的准确传输。
四、性能测试与优化（一）性能测试本设计在完成硬件和软件设计后，进行了严格的性能测试。

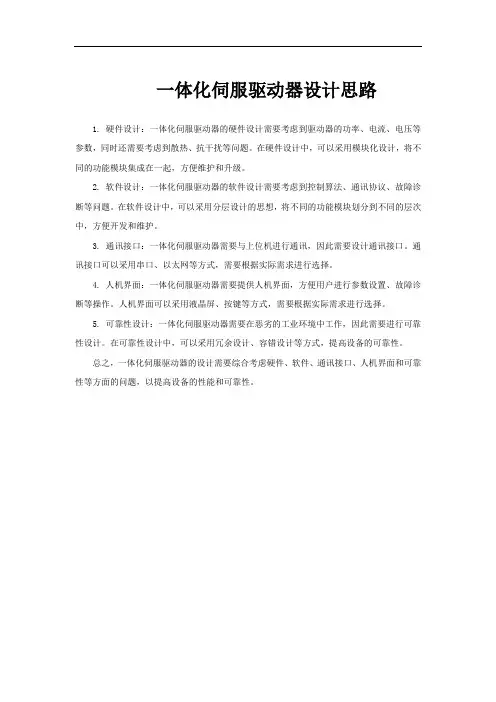

一体化伺服驱动器设计思路
